LD 174203 - μη κατηγοριοποιημένο ECG - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	ECG
Μοντέλο	LD 174203
Τύπος προϊόντος	Βάση τοίχου LED TV με κλίση
Συμβατά μεγέθη TV	17" έως 42"
Μέγιστο βάρος TV	25 kg
Συμβατότητα VESA	VESA 200×200
Εύρος κλίσης	-5° έως +10°
Ελάχιστη απόσταση από τον τοίχο	48 mm
Επιφάνειες τοποθέτησης	Ξύλινες δοκοί, συμπαγείς τοίχοι από σκυρόδεμα
Οπές εγκατάστασης (σκυρόδεμα)	3 οπές, διάμετρος 10.5 mm, βάθος 60 mm
Οπές εγκατάστασης (ξύλινες δοκοί)	3 οπές, διάμετρος 3.5 mm, βάθος 60 mm
Περιλαμβανόμενες βίδες για προσαρμογέα TV	M4×12 mm, M5×12 mm, M6×12 mm, M8×16 mm (4 από κάθε), συν 4 ροδέλες
Περιλαμβανόμενα εξαρτήματα τοίχου	3 μακριές βίδες, 3 πείροι, 3 ροδέλες
Υλικό	Ατσάλι (τυπικό για βάσεις τοίχου)
Χαρακτηριστικά ασφαλείας	Βίδα ασφαλείας, σχεδιασμός κατά της κλίσης, τακτικός έλεγχος κάθε 2 μήνες
Καθαρισμός & Συντήρηση	Σκουπίστε με ένα στεγνό ή ελαφρώς υγρό πανί· μην χρησιμοποιείτε σκληρά χημικά
Διαθεσιμότητα ανταλλακτικών	Επικοινωνήστε με τον κατασκευαστή ή τον διανομέα για ελλείποντα ή ελαττωματικά εξαρτήματα
Απόρριψη	Ανακυκλώστε τα μεταλλικά μέρη και τη συσκευασία σύμφωνα με τους τοπικούς κανονισμούς

Συχνές ερωτήσεις - LD 174203 ECG

Ποιο είναι το μέγιστο βάρος τηλεόρασης που μπορεί να αντέξει αυτή η βάση;

Το μέγιστο βάρος τηλεόρασης είναι 25 κιλά συμπεριλαμβανομένων των καλωδίων. Μην υπερβαίνετε ποτέ αυτό το όριο για να αποφύγετε αστοχία.

Ποια μεγέθη τηλεόρασης είναι συμβατά με τη βάση LD 174203;

Αυτή η βάση είναι σχεδιασμένη για μεγέθη τηλεόρασης από 17 ίντσες έως 42 ίντσες διαγώνιο.

Ποια πρότυπα VESA υποστηρίζει η βάση;

Υποστηρίζει πρότυπα VESA έως 200×200 χιλιοστά. Οι περιλαμβανόμενες βίδες ταιριάζουν σε διάφορα μεγέθη οπών.

Μπορώ να τοποθετήσω αυτή τη βάση σε τοίχο από σκυρόδεμα;

Ναι, για τοίχους από σκυρόδεμα χρησιμοποιήστε το τρυπάνι 10.5 mm και τα περιλαμβανόμενα βύσματα τοίχου (πείροι). Βεβαιωθείτε ότι οι οπές έχουν βάθος 60 mm.

Είναι αυτή η βάση κατάλληλη για τοίχους με ξύλινες δοκούς;

Ναι, για ξύλινες δοκούς ανοίξτε οδηγές οπές 3.5 mm και στερεώστε απευθείας στο ξύλο με τις μακριές βίδες και ροδέλες.

Ποια εργαλεία χρειάζομαι για την εγκατάσταση;

Θα χρειαστείτε ένα τρυπάνι, κατάλληλα τρυπάνια (10.5 mm για σκυρόδεμα, 3.5 mm για ξύλο), ένα αλφάδι, ένα κατσαβίδι και ένα κλειδί υποδοχής για τις βίδες.

Πόσο μακριά από τον τοίχο θα βρίσκεται η τηλεόραση;

Η ελάχιστη απόσταση από τον τοίχο είναι 48 χιλιοστά όταν η βάση είναι πλήρως ανασυρμένη.

Ποιο είναι το εύρος κλίσης αυτής της βάσης;

Προσφέρει κλίση προς τα εμπρός/πίσω από -5° έως +10° για βέλτιστη γωνία θέασης.

Υπάρχουν ανταλλακτικά αν κάτι λείπει ή έχει υποστεί ζημιά;

Ναι, επικοινωνήστε με τον προμηθευτή σας ή τον κατασκευαστή (K+B Progres, a.s. στο [e-mail]) για να αναφέρετε ελλείποντα ή ελαττωματικά εξαρτήματα. Μην χρησιμοποιείτε κατεστραμμένα εξαρτήματα.

Πόσο συχνά πρέπει να ελέγχω τη βάση μετά την εγκατάσταση;

Ελέγχετε τη βάση κάθε 2 μήνες για να βεβαιωθείτε ότι όλες οι βίδες είναι σφιχτές και η βάση παραμένει ασφαλής.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LD 174203 ECG

ΒΑΣΗ ΤΟΙΧΟΥ ΓΙΑ ΤΗΛΕΟΡΑΣΗ LED ME ΔΥΝΑΤΟΤΗΤΑ ΚΛΙΣΗΣ

ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ

Διαβάστε προσεκτικά και φυλάξτε για μελλοντική χρήση!

Απευθυνθείτε σε ειδικευμένο επαγγελματία για τη σωστή εγκατάσταση της βάσης τοίχου. Πριν από την εγκατάσταση της βάσης τοίχου, ελέγξτε το περιεχόμενο του κιτ συναρμολόγησης και ενημερώστε τον προμηθευτή σας σε περίπτωση που διαπιστώσετε ότι κάποια στοιχεία λείπουν ή είναι ελαττωματικά. Μην χρησιμοποιείτε ελαττωματικά στοιχεία!! Χρησιμοποιήστε τη βάση τοίχου αποκλειστικά για τον σκοπό που προορίζεται από τον κατασκευαστή. Πριν από την εγκατάσταση, βεβαιωθείτε ότι ο τοίχος έχει επαρκή αντοχή για τη στήριξη της βάσης τοίχου (ειδικά όσον αφορά στο βάρος). Βεβαιωθείτε επίσης ότι δεν περνάνε γραμμές ρεύματος, νερού, αερίου ή άλλες μέσα από τον τοίχο στην περιοχή εγκατάστασης. Διατηρήστε την προβλεπόμενη απόσταση μεταξύ της τηλεόρασης και του τοίχου (εξαρτάται από το μοντέλο της τηλεόρασης). Εγκαταστήστε τη βάση τοίχου σε ασφαλή θέση, όπου δεν αποτελεί κίνδυνο για κανέναν. Αφού στερεώσετε τη βάση τοίχου και την τηλεόραση επίπεδης οθόνης, βεβαιωθείτε ότι είναι επαρκώς σταθερές και ασφαλείς. Αυτή η επιθεώρηση πρέπει να επαναλαμβάνεται σε τακτική βάση, κάθε 2 μήνες.

Ο εξοπλισμός είναι σχεδιασμένος για εγκατάσταση σε ξύλινες δοκούς ή συμπαγείς τοίχους από σκυρόδεμα. Πριν από την εγκατάσταση, βεβαιωθείτε ότι η επιφάνεια συναρμολόγησης έχει την απαραίτητη ικανότητα φόρτισης για τη στήριξη του συνολικού βάρους της τηλεόρασης και της βάσης. Μην υπερβαίνετε ποτέ τη μέγιστη ικανότητα της βάσης, η οποία είναι 25 κιλά, μαζί με τα καλώδια.

Αυτό το προϊόν είναι σχεδιασμένο μόνο για οικιακή χρήση. Η χρήση του προϊόντος σε εξωτερικούς χώρους μπορεί να έχει ως αποτέλεσμα αστοχία του προϊόντος ή τραυματισμό ατόμων.

Ο κατασκευαστής δεν φέρει ευθύνη για ζημίες στον εξοπλισμό ή βλάβες στην υγεία που προκλήθηκαν από ακατάλληλη εγκατάσταση της βάσης τοίχου.

1. Διαβάστε όλες τις οδηγίες και βεβαιωθείτε ότι τις κατανοείτε πριν από την εγκατάσταση. Εάν έχετε απορίες για οποιοδήποτε μέρος της

διαδικασίας εγκατάστασης, επικοινωνήστε με έναν επαγγελματία τεχνικό για βοήθεια.

1. Ο τοίχος ή η επιφάνεια στην οποία θα στερεωθεί η βάση πρέπει να έχει ικανότητα στήριξης του συνολικού βάρους της βάσης τοίχου και της τηλεόρασης. Διαφορετικά θα απαιτηθεί ενίσχυση.

2. Η εγκατάσταση απαιτεί τη συνεργασία τουλάχιστον δύο ανθρώπων, καθώς και τη χρήση μηχανικού μηχανισμού ασφάλειας και κατάλληλων εργαλείων. Διαφορετικά μπορεί να προκληθούν υλικές ζημιές ή σοβαρός ή θανάσιμος τραυματισμός.

3. Ακολουθήστε όλες τις οδηγίες και τις συστάσεις που αφορούν στον επαρκή αερισμό και στην επιλογή κατάλληλης θέσης για την αγκύρωση της τηλεόρασης. Ανατρέξτε στο εγχειρίδιο της τηλεόρασής σας για περισσότερες πληροφορίες.

4. Το προϊόν περιέχει σχετικά μικρά εξαρτήματα, τα οποία ενδέχεται να προκαλέσουν πνιγμό σε περίπτωση εισπνοής ή κατάποσης. Κρατήστε αυτά τα στοιχεία μακριά από μέρη στα οποία μπορούν να φτάσουν παιδιά!

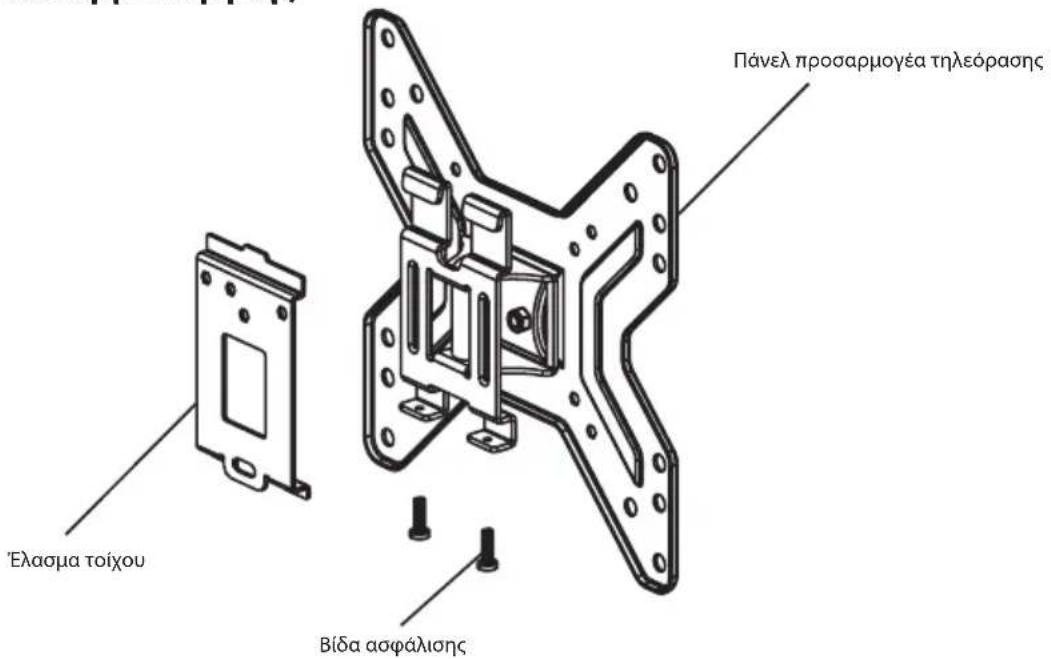

ПЕРИГРАФН

Κιτ συναρμολόγησης

A1 A2 A3 A4 A5

B1 B2

B3

Προσδιορισμός Τεμάχια Περιγραφή
A1 4 Bíδα M4 × 12 mm
A2 4 Bíδα M5 × 12 mm
A3 4 Bíδα M6 × 12 mm
A4 4 Bíδα M8 × 16 mm
A5 4 Ροδέλα για κοντή βίδα
B1 3 Μακριά βίδα
B2 3 Ούπα
B3 3 Ροδέλα για μακριά βίδα

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

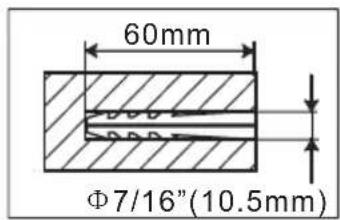

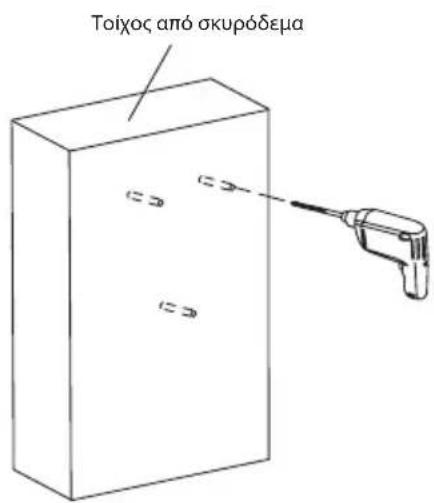

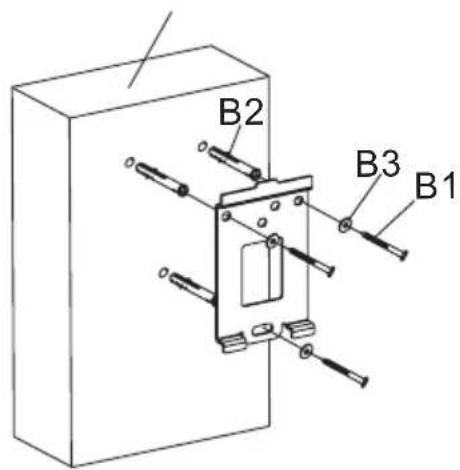

1A – Συναρμολόγηση για τοίχο από σκυρόδεμα

Τοποθετήστε το έλασμα τοίχου στον τοίχο, οριζοντιώστε το και χρησιμοποιήστε το ως πρότυπο για να σημειώσετε τις θέσεις για τρεις οπές. Ανοίξτε τρεις οπές διαμέτρου 10,5 mm και βάθους 60 mm. Εισάγετε τρία ούπα (B2) στις οπές και στερεώστε το έλασμα τοίχου χρησιμοποιώντας μακριές βίδες (B1) και ροδέλες (B3). Σφίξτε καλά τις βίδες, αλλά όχι υπερβολικά.

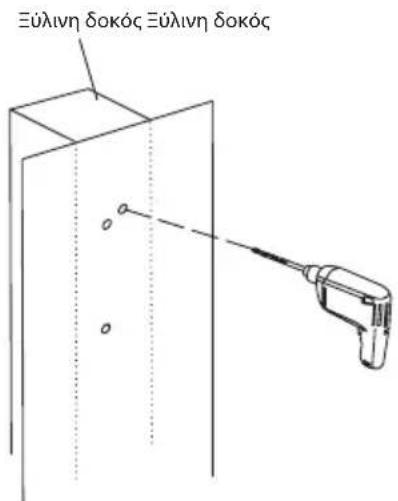

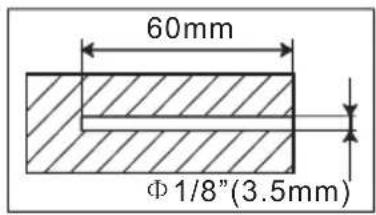

1B – Συναρμολόγηση για ξύλινες δοκούς

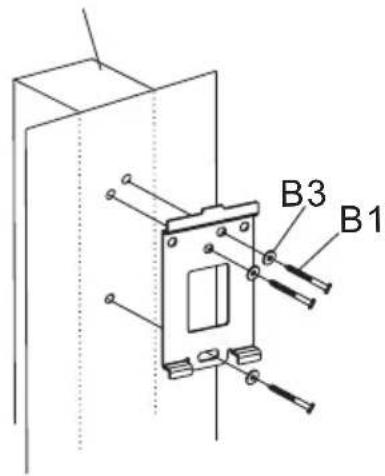

Χρησιμοποιήστε το έλασμα τοίχου ως πρότυπο. Βεβαιωθείτε ότι είναι οριζόντιο και σημειώστε τις θέσεις για τρεις οπές στήριξης στην ξύλινη δοκό. Ανοίξτε τρεις οπές διαμέτρου 3,5 mm και βάθους 60 mm. Τοποθετήστε το έλασμα τοίχου οριζόντια και στερεώστε το στον τοίχο χρησιμοποιώντας τρεις μακριές βίδες (Β1) και ροδέλες (Β3). Σφίξτε καλά τις βίδες, αλλά όχι υπερβολικά.

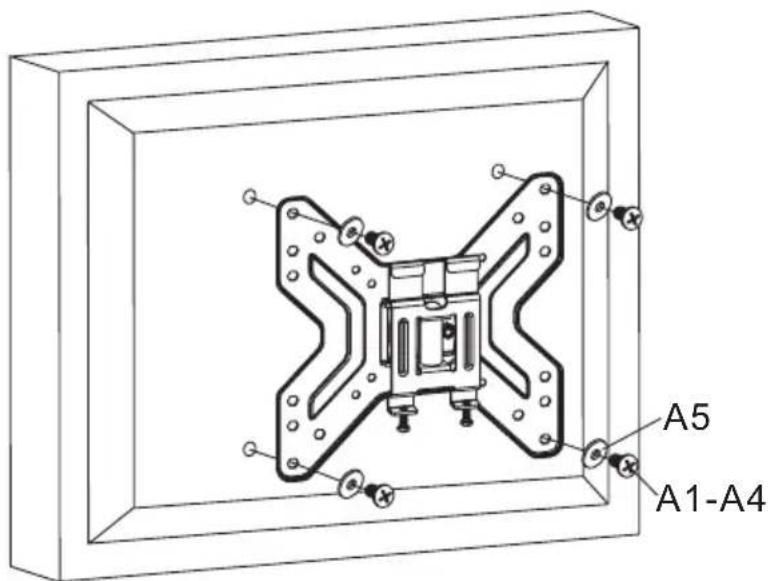

2 – Τοποθέτηση του πάνελ προσαρμογέα τηλεόρασης στην τηλεόραση

Ελέγξε πώς είναι διατεταγμένες οι οπές στερέωσης στην πίσω πλευρά της συσκευής τηλεόρασης. Επιλέξε τις κατάλληλες βίδες για την τηλεόραση. Αφαιρέστε το έλασμα προσαρμογέα τηλεόρασης από το έλασμα τοίχου και προσαρτήστε το στην τηλεόραση χρησιμοποιώντας τέσσερις βίδες (Α1–Α4) και ροδέλες (Α5). Εάν το βάθος των σπειρωμάτων για τη στήριξη της τηλεόρασης είναι πολύ μικρό, συνιστάται η χρήση αποστατών. Σφίξτε καλά τις βίδες, αλλά όχι υπερβολικά.

Προειδοποίηση: Εάν οι οπές στην πλάτη της τηλεόρασης είναι πολύ ρηχές και δεν ταιριάζει καμία από τις παρεχόμενες βίδες σε αυτές, χρησιμοποιήστε κατάλληλες βίδες της επιλογής σας.

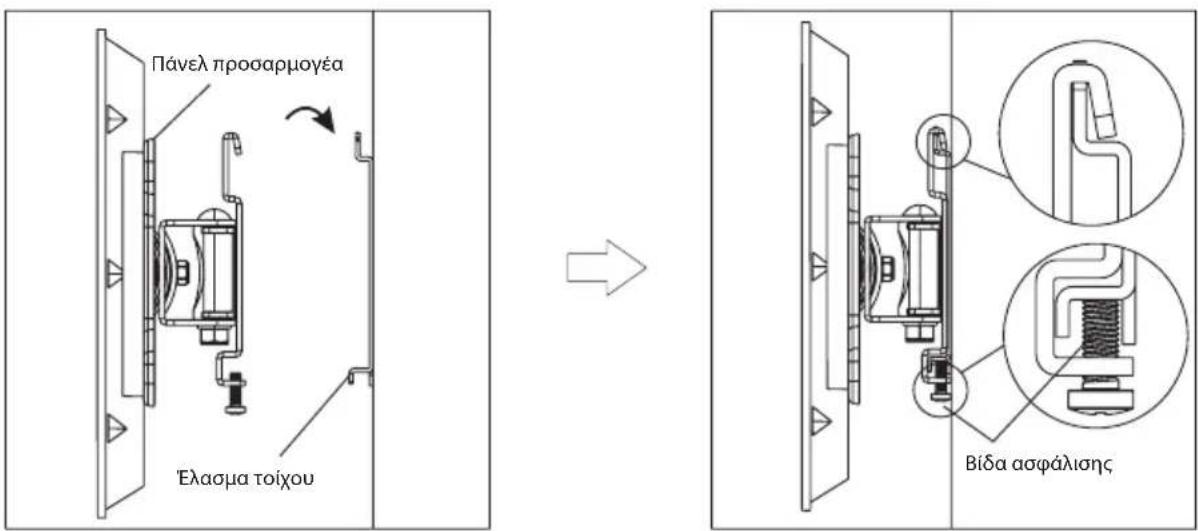

3 – Εγκατάσταση του πάνελ προσαρμογέα στο έλασμα τοίχου

Προσαρτήστε το πάνελ προσαρμογέα στο έλασμα τοίχου έτσι ώστε η φλάντζα του προσαρμογέα να βρίσκεται επάνω στις ράγες του ελάσματος τοίχου. Σφίξτε τη βίδα ασφάλισης στις ράγες του ελάσματος τοίχου. Σφίξτε καλά τη βίδα, αλλά όχι υπερβολικά.

TEXNIKEΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

Μέγεθος πάνελ: 17" έως 42"

Μέγιστο βάρος τηλεόρασης: 25 κιλά

Συμβατότητα: VESA 200×200

κλίση εμπρός/πίσω: -5° έως +10°

Ελάχιστη απόσταση από τον τοίχο: 48 mm

ΧΡΗΣΗ ΚΑΙ ΑΠΟΡΡΙΨΗ ΑΠΟΒΛΗΤΩΝ

Χαρτί περιτυλίγματος και αυλακωτό χαρτόνι – παραδώστε σε σημείο ανακύκλωσης. Μεμβράνη συσκευασίας, σακούλες ΡΕ, πλαστικά στοιχεία – πετάξτε σε κάδους ανακύκλωσης πλαστικών.

ΑΠΟΡΡΙΨΗ ΠΡΟΪΟΝΤΩΝ ΣΤΟ ΤΕΛΟΣ ΤΗΣ ΖΩΗΣ ΤΟΥΣ

Το απεικονιζόμενο σύμβολο στο προϊόν ή στη συσκευασία σημαίνει ότι το προϊόν δεν πρέπει να αντιμετωπίζεται ως σύνηθες οικιακό απόβλητο. Παραδώστε το προϊόν στο προβλεπόμενο σημείο για ανακύκλωση. Αποτρέψτε τις αρνητικές επιπτώσεις στην ανθρώπινη υγεία και στο περιβάλλον ανακυκλώνοντας σωστά το προϊόν σας. Η ανακύκλωση συμβάλλει στη διατήρηση των φυσικών πόρων. Για περισσότερες πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, επικοινωνήστε με τις τοπικές αρχές, τον τοπικό οργανισμό επεξεργασίας απορριμμάτων ή το κατάστημα από το οποίο αγοράσατε το προϊόν.

08/05

Το εγχειρίδιο χειρισμού είναι διαθέσιμο στην τοποθεσία Web www.ecg-electro.eu. Με την επιφύλαξη αλλαγών στο κείμενο και στις τεχνικές παραμέτρους.

250 69 Klíčany, Δημοκρατία της Τσεχίας

e-mail: [e-mail]
