Znamka	ECG
Model	LD 174203
Vrsta izdelka	Nagibni stenski nosilec za LED TV
Združljive velikosti TV	17" do 42"
Največja teža TV	25 kg
VESA združljivost	VESA 200×200
Obseg nagiba	-5° do +10°
Najmanjša razdalja od stene	48 mm
Montažne površine	Lesene prečke, trdne betonske stene
Montažne luknje (beton)	3 luknje, premer 10,5 mm, globina 60 mm
Montažne luknje (leseni nosilci)	3 luknje, premer 3,5 mm, globina 60 mm
Priloženi vijaki za TV adapter	M4×12 mm, M5×12 mm, M6×12 mm, M8×16 mm (vsak po 4), plus 4 podložke
Priložene stenske pritrditve	3 dolgi vijaki, 3 mozniki, 3 podložke
Material	Jeklo (običajno za stenske nosilce)
Varnostne funkcije	Varnostni vijak, proti-nagibna zasnova, redni pregled vsaka 2 meseca
Čiščenje in vzdrževanje	Obrišite s suho ali rahlo vlažno krpo; ne uporabljajte agresivnih kemikalij
Razpoložljivost rezervnih delov	Kontaktirajte proizvajalca ali distributerja za manjkajoče ali okvarjene komponente
Odstranjevanje	Reciklirajte kovinske dele in embalažo v skladu z lokalnimi predpisi

Pogosto zastavljena vprašanja - LD 174203 ECG

Kakšna je največja teža TV, ki jo ta nosilec lahko drži?

Največja teža TV je 25 kg vključno s kabli. Nikoli ne presegajte te meje, da preprečite odpoved.

Katere velikosti TV so združljive z nosilcem LD 174203?

Ta nosilec je zasnovan za velikosti TV od 17 palcev do 42 palcev diagonalno.

Katere vzorce VESA podpira nosilec?

Podpira vzorce VESA do 200×200 mm. Priloženi vijaki se prilegajo različnim velikostim lukenj.

Ali lahko namestim ta nosilec na betonsko steno?

Da, za betonske stene uporabite sveder 10,5 mm in priložene stenske vložke (moznike). Prepričajte se, da so luknje globoke 60 mm.

Je ta nosilec primeren za lesene stene s nosilci?

Da, za lesene stebre izvrtajte vodilne luknje 3,5 mm in pritrdite z dolgimi vijaki ter podložkami neposredno v les.

Kakšno orodje potrebujem za namestitev?

Potrebovali boste vrtalnik, ustrezne svedre (10,5 mm za beton, 3,5 mm za les), vodno tehtnico, izvijač in ključ za vijake.

Kako daleč od stene bo TV nameščen?

Najmanjša razdalja od stene je 48 mm, ko je nosilec popolnoma umaknjen.

Kakšen je obseg nagiba tega nosilca?

Ponuja nagib naprej/nazaj -5° do +10° za optimalen kot gledanja.

Ali so na voljo rezervni deli, če kaj manjka ali je poškodovano?

Da, kontaktirajte svojega prodajalca ali proizvajalca (K+B Progres, a.s. na [e-mail]) za prijavo manjkajočih ali okvarjenih delov. Ne uporabljajte poškodovanih komponent.

Kako pogosto naj pregledujem nosilec po namestitvi?

Preglejte nosilec vsaka 2 meseca, da se prepričate, da so vsi vijaki priviti in nosilec ostaja varen.

NAVODILA ZA UPORABO LD 174203 ECG

Pazljivo preberite in shranite za morebitno kasnejšo uporabo!

Za pravilno montažo stenskega nosilca kontaktirajte pooblaščenega strokovnjaka. Pred inštalacijo stenskega nosilca preverite vsebino montažnega kompleta in v primeru, da ugotovite manjkajoče ali poškodovane dele, obvestite o tem svojega prodajalca. Poškodovanih delov nikoli ne uporabljajte! Stenski nosilec uporabljajte le za tiste namene, ki jih je določil proizvajalec. Pred inštalacijo nujno preverite zmožnost stene (predvsem zaradi nosilnosti). Prav tako se prepričajte, da se v delu stene, kjer nameravate izvesti montažo, ne nahaja el. napeljava, vodovodne, plinske ali druge cevi. Upoštevajte predpisano varnostno razdaljo TV od stene (odvisno od modela TV). Inštalacijo stenskega nosilca izvedite na varnem mestu, kjer ni nevarnost za osebe. Po montaži stenskega nosilca in ravnega zaslona preverite zadostno stabilnost in varnost delovanja. Takšno kontrolo izvajajte v rednih intervalih vsaka dva meseca.

Naprava je namenjena za inštalacijo na lesene letve ali fiksno betonsko steno. Pred inštalacijo se prepričajte, da je nosilna kapaciteta montažne površine zadostna, da lahko nese skupno težo televizorja in nosilca. Nikoli ne presezite maksimalne nosilnosti nosilca, tj. 25 kg vključno s kabli.

Ta izdelek je namenjen le za uporabo v interjerjih. Uporaba zunaj lahko povzroči nefunkcionalnost izdelka ali telesno poškodbo.

Proizvajalec ne jamči za škode na napravi in za zdravje, ki bi ga povzročil nepravilno nainštaliran stenski nosilec.

1. Pred inštalacijo pozorno preberite vse napotke in se prepričajte, da ste jih dobro razumeli. V primeru, da niste prepričani v katerikoli del postopka inštalacije, zaprosite za pomoč profesionalnega tehnika.
2. Stena ali površina za pritrditev mora imeti zadostno nosilnost za skupno težo nosilca in televizorja. Če temu ni tako, poskrbite za utrditev.

3. Inštalacija zahteva sodelovanje vsaj dveh oseb in uporabo mehanske zaščite ter primernega orodja. Če temu ni tako, lahko pride do poškodbe predmetov, hude telesne poškodbe ali celo smrtne poškodbe.

4. Upoštevajte vse napotke in priporočila, ki se nanašajo na primerno prezračevanje in izbiro primernega prostora za pritrditev televizorja. Podrobnejše informacije najdete v priročniku vašega televizorja.

5. Izdelek vsebuje fine delce, ki lahko v primeru, da se vdihnejo ali pogoltnejo, predstavljajo tveganje zadušitve. Ti delci naj se nahajajo izven dosege otrok!

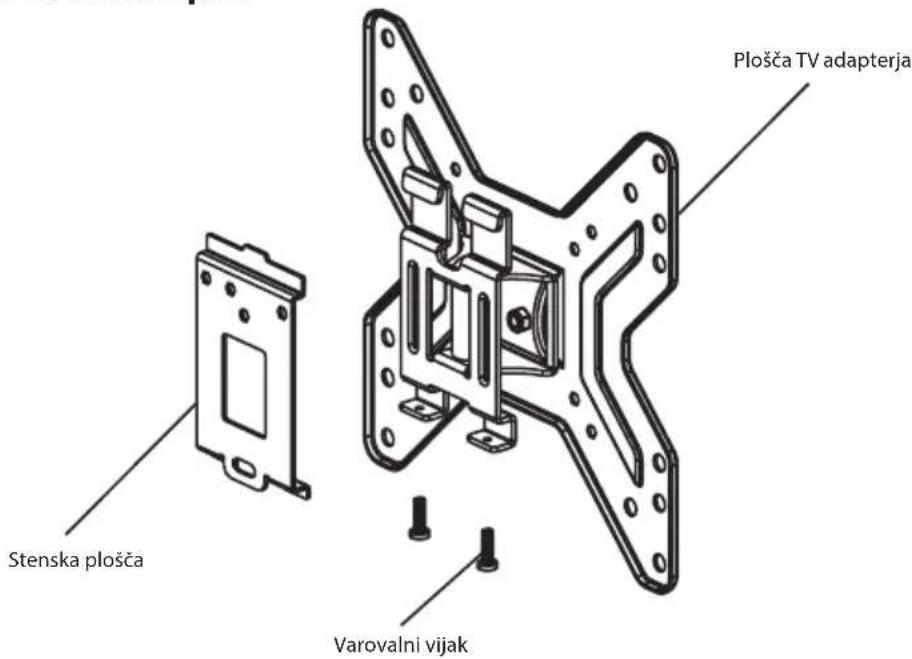

OPIS

Montažni komplet

A1 A2 A3 A4 A5

B1 B2

B3

Oznaka Kom Opis
A1 4 Vijak M4 × 12	mm
A2 4 Vijak M5 × 12	mm
A3 4 Vijak M6 × 12	mm
A4 4 Vijak M8 × 16	mm
A5 4 Podloga dolgega vijaka
B1 3 Dolg vijak
B2 3 Čep
B3 3 Čep dolgega	vijaka

MONTAŽA

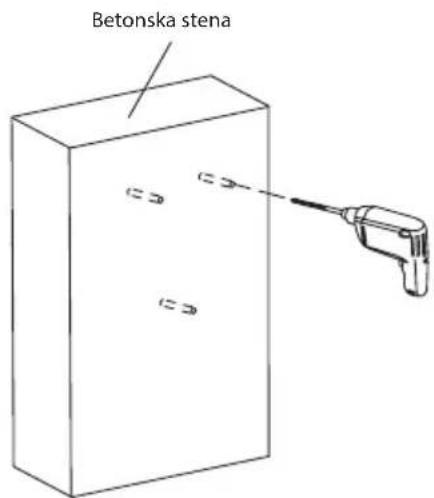

1A – Montaža na betonsko steno

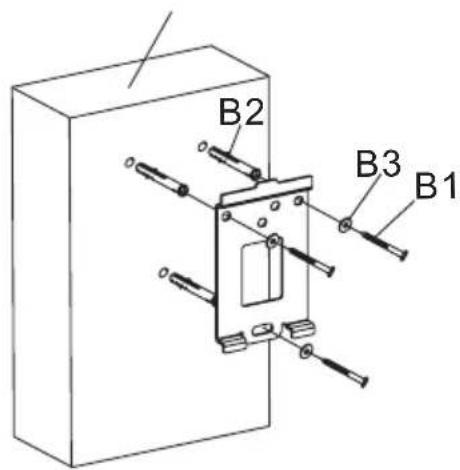

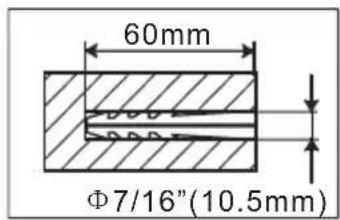

Stensko ploščo priložite k steni, izravnajte jo v vodoravno lego in uporabite kot šablono za označitev treh odprtin. Izvrtajte tri odprtine s premerom 10,5 mm in globino 60 mm. V odprtine porinite tri čepe (B2) in pritrdite stensko ploščo z dolgimi vijaki (B1) s podložkami (B3) k steni. Vijake trdno privijte, vendar pa ne premočno.

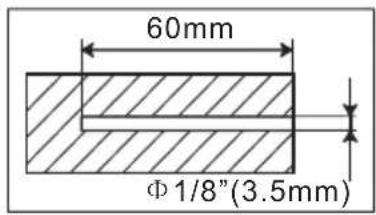

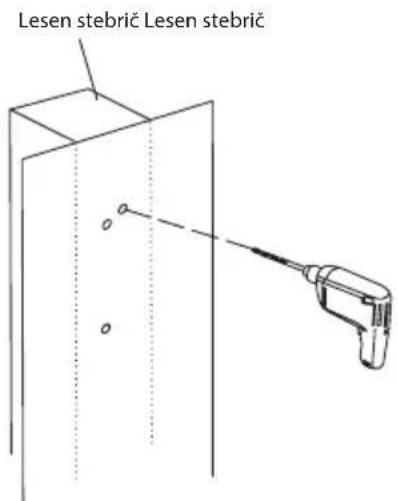

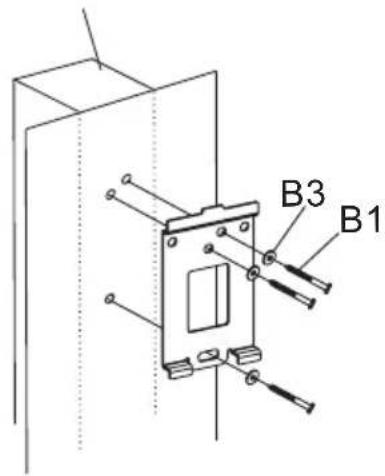

Stensko ploščo uporabite kot šablono. Prepričajte se, da se nahaja v vodoravni legi in v lesen stebrič označite tri montažne odprtine. Izvrtajte tri odprtine s premerom 3,5 mm in globino 60 mm. Priložite vodoravno stensko ploščo in jo s pomočjo treh dolgih vijakov (B1) in podložk (B3) pritrdite k steni. Vijake trdno privijte, vendar pa ne premočno.

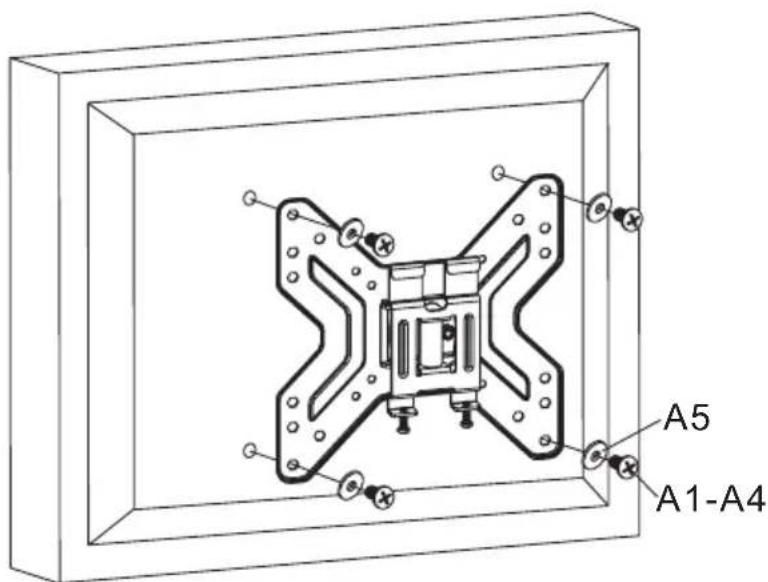

2 – Pritrditev plošče TV adapterja k televizorju

Preverite kje se nahajajo montažne odprtine na zadnji strani vašega televizorja. Izberite primerne vijake za vaš televizor. Ploščo TV adapterja vzemite iz stenske plošče in jo pritrdite k televizorju s pomočjo štirih vijakov (A1–A4) in podložke (A5). V primeru, da so navoji v TV-ju preplitvi, priporočamo uporabo podložk. Vijake trdno privijte, vendar pa ne premočno.

Opozorilo: Če so odprtine na zadnji strani vašega televizorja preplitve in nobeden od vijakov ne paše, uporabite primerne vijake po lastni presoji.

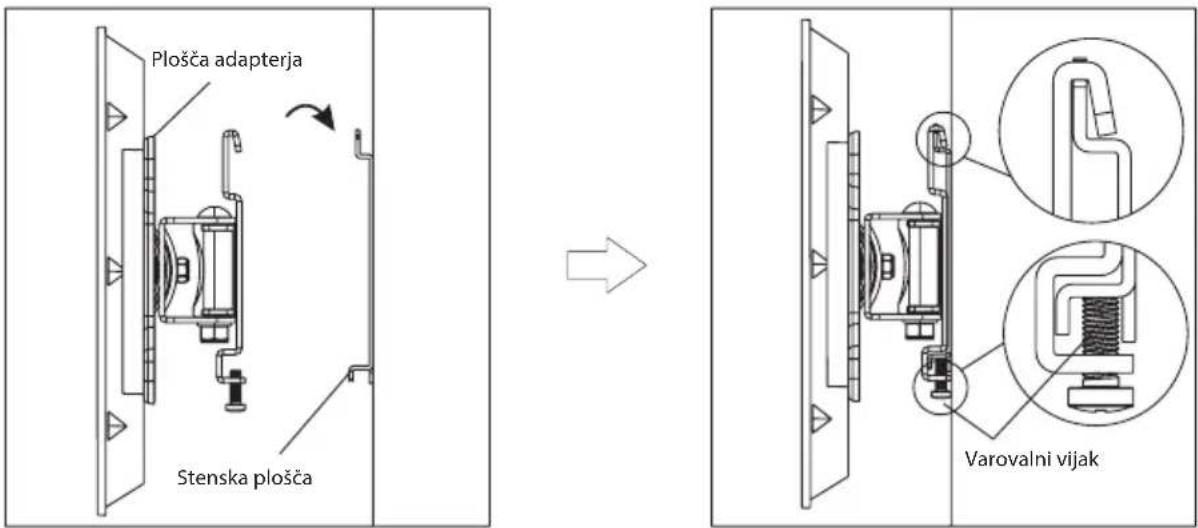

3 – Namestitev plošče adapterja k stenski plošči

Ploščo adapterja pritrdite k stenski plošči tako, da prirobnico adapterja porinete v tračnice stenske plošče. Privijte varovalni vijak na tračnici stenske plošče. Privijte trdno, vendar pa ne premočno.

TEHNIČNI PODATKI

Diagonala zaslona: 17" do 42"

Maksimalna nosilnost: 25 kg

Embalažni papir in karton – odstranite med ločevalne odpadke. Folija, PE vrečke, plastični deli – v ločevalne posode za plastiko.

ODSTRANJEVANJE IZDELKA NA KONCU ŽIVLJENJSKE DOBE

Prikazan simbol na izdelku ali embalaži pomeni, da naj se z izdelkom ne ravna kot z gospodinjskimi odpadki. Izdelek izročite v zbirno mesto namenjeno za reciklažo. S pravilno odstranitvijo izdelka preprečite negativne vplive na človeško zdravje in življenjsko okolje. Reciklaža materialov pripomore k zaščiti naravnih virov. Več informacij glede reciklaže tega izdelka dobite na lokalnem uradu, podjetju, ki se ukvarja s predelavo odpadkov ali pa v prodajalni, kjer ste kupili izdelek.

Navodila za uporabo so na razpolago na spletnih straneh www.ecg-electro.eu.

Sprememba besedila in tehničnih parametrov izključena.

08/05
