LD 174203 - Nekategorizēts ECG - Bezmaksas lietošanas instrukcija

Zīmols	ECG
Modelis	LD 174203
Produkta veids	Noliecams LED TV sienas stiprinājums
Saderīgie TV izmēri	17" līdz 42"
Maksimālais TV svars	25 kg
VESA saderība	VESA 200×200
Slīpuma diapazons	no -5° līdz +10°
Minimālais attālums no sienas	48 mm
Montāžas virsmas	Koka šķērssijas, cietas betona sienas
Montāžas caurumi (betons)	3 caurumi, 10,5 mm diametrs, 60 mm dziļi
Montāžas caurumi (koka sija)	3 caurumi, 3,5 mm diametrs, 60 mm dziļi
Iekļautās skrūves TV adapterim	M4×12 mm, M5×12 mm, M6×12 mm, M8×16 mm (4 katram), plus 4 paplāksnes
Iekļautie sienas stiprinājumi	3 garas skrūves, 3 dībeļi, 3 paplāksnes
Materiāls	Tērauds (tipisks sienas stiprinājumiem)
Drošības funkcijas	Drošības skrūve, pretnolieces dizains, regulāra pārbaude ik pēc 2 mēnešiem
Tīrīšana un apkope	Noslaukiet ar sausu vai nedaudz mitru drānu; neizmantojiet agresīvas ķīmiskas vielas
Rezerves daļu pieejamība	Sazinieties ar ražotāju vai izplatītāju, lai saņemtu trūkstošās vai bojātās detaļas
Utilizācija	Pārstrādājiet metāla daļas un iepakojumu saskaņā ar vietējiem noteikumiem

Bieži uzdotie jautājumi - LD 174203 ECG

Kāds ir maksimālais TV svars, ko šis stiprinājums var izturēt?

Maksimālais TV svars ir 25 kg ieskaitot kabeļus. Nekad nepārsniedziet šo robežu, lai izvairītos no bojājumiem.

Kādi TV izmēri ir saderīgi ar LD 174203 stiprinājumu?

Šis stiprinājums ir paredzēts TV izmēriem no 17 collām līdz 42 collām pa diagonāli.

Kādus VESA modeļus atbalsta stiprinājums?

Tas atbalsta VESA modeļus līdz 200×200 mm. Iekļautās skrūves der dažādiem caurumu izmēriem.

Vai es varu uzstādīt šo stiprinājumu uz betona sienas?

Jā, betona sienām izmantojiet 10,5 mm urbjmašīnas uzgali un iekļautos sienas aizbāžņus (dībeļus). Pārliecinieties, ka caurumi ir 60 mm dziļi.

Vai šis stiprinājums ir piemērots koka siju sienām?

Jā, koka stabos izurbiet 3,5 mm vadcaurumus un nostipriniet ar garajām skrūvēm un paplāksnēm tieši kokā.

Kādi instrumenti man ir nepieciešami uzstādīšanai?

Jums būs nepieciešama urbjmašīna, atbilstoši urbjmašīnas uzgaļi (10,5 mm betonam, 3,5 mm kokam), līmenis, skrūvgriezis un uzgriežņu atslēga skrūvēm.

Cik tālu no sienas atradīsies TV?

Minimālais attālums no sienas ir 48 mm, kad stiprinājums ir pilnībā ievilkts.

Kāds ir šī stiprinājuma slīpuma diapazons?

Tas piedāvā slīpumu uz priekšu/atpakaļ no -5° līdz +10° optimālam skata leņķim.

Vai ir pieejamas rezerves daļas, ja kaut kas trūkst vai ir bojāts?

Jā, sazinieties ar savu pārdevēju vai ražotāju (K+B Progres, a.s. pa e-pastu [e-mail]), lai ziņotu par trūkstošām vai bojātām detaļām. Neizmantojiet bojātas sastāvdaļas.

Cik bieži man jāpārbauda stiprinājums pēc uzstādīšanas?

Pārbaudiet stiprinājumu ik pēc 2 mēnešiem, lai pārliecinātos, ka visas skrūves ir cieši pievilktas un stiprinājums paliek drošs.

LIETOŠANAS INSTRUKCIJA LD 174203 ECG

Rūpīgi izlasiet un saglabājiet turpmākai uzzinai!

Lūdzu, vērsieties pie kvalificēta profesionāļa, lai uzstādītu sienas kronšteinu pareizi. Pirms sienas kronšteina uzstādīšanas pārbaudiet komplekta saturu un informējiet pārdevēju, ja konstatējat, ka kādas daļas trūkst vai ir defektīvas. Nelietojiet defektīvas daļas! Izmantojiet sienas kronšteinu vienīgi ražotāja paredzētajam nolūkam. Pirms uzstādīšanas pārliecinieties, ka siena spēj kronšteinu atbalstīt (sevišķi svara ziņā). Pārliecinieties arī, ka uzstādīšanas vietā aiz sienas nav elektrības, ūdens vai gāzes vadu u.tml. levērojiet norādīto attālumu starp televizoru un sienu (atkarīgs no televizora modeļa). Uzstādiet sienas kronšteinu drošā vietā, kur tas nerada nekādas briesmas. Kad sienas kronšteins un televizors ir uzstādīti, pārliecinieties, ka stabilitāte un drošība ir pietiekama. Regulāri atkārtojiet šo pārbaudi (ik pēc 2 mēnešiem).

Aprīkojums ir paredzēts uzstādīšanai uz šķērskokiem vai betona sienas. Pirms uzstādīšanas pārliecinieties, ka montāžas virsmai ir pietiekama nestspēja televizora un kronšteina kopējam svaram. Nepārsniedziet maksimālo kronšteina noslodzi – 25 kg, ieskaitot vadus.

Šis izstrādājums ir paredzēts tikai mājas lietošanai. Izstrādājuma izmantošana ārpus telpām var izraisīt bojājumus vai traumas.

Ražotājs nav atbildīgs par kaitējumu aprīkojumam un veselībai, kas radies, sienas kronšteinu uzstādot nepareizi.

1. Pirms uzstādīšanas izlasiet visas instrukcijas un pārliecinieties, ka tās saprotat. Ja neesat droši par kādu uzstādīšanas procesa daļu, vērsieties pie profesionāla tehniķa.
2. Sienai vai virsmai, pie kuras kronšteins tiks piestiprināts, ir jāspēj nest viss sienas kronšteina un televizora svars. Pretējā gadījumā ir nepieciešama armatūra.

3. Uzstādīšana jāveic vismaz diviem cilvēkiem kopā, izmantojot mehānisku drošības mehānismu un piemērotus darbarīkus. Pretējā gadījumā iespējami īpašuma bojājumi vai smagas vai nāvējošas traumas.

4. levērojiet visas instrukcijas un ieteikumus par pietiekamu ventilāciju un piemērotas vietas izvēli televizora piestiprināšanai. Sīkāku informāciju meklējiet sava televizora lietotāja rokasgrāmatā.

5. Izstrādājums satur mazas daļas, kas var izraisīt aizrīšanos, tās ieelpojot vai norijot. Nodrošiniet, ka šīs daļas nav pieejamas bērniem!

APRAKSTS

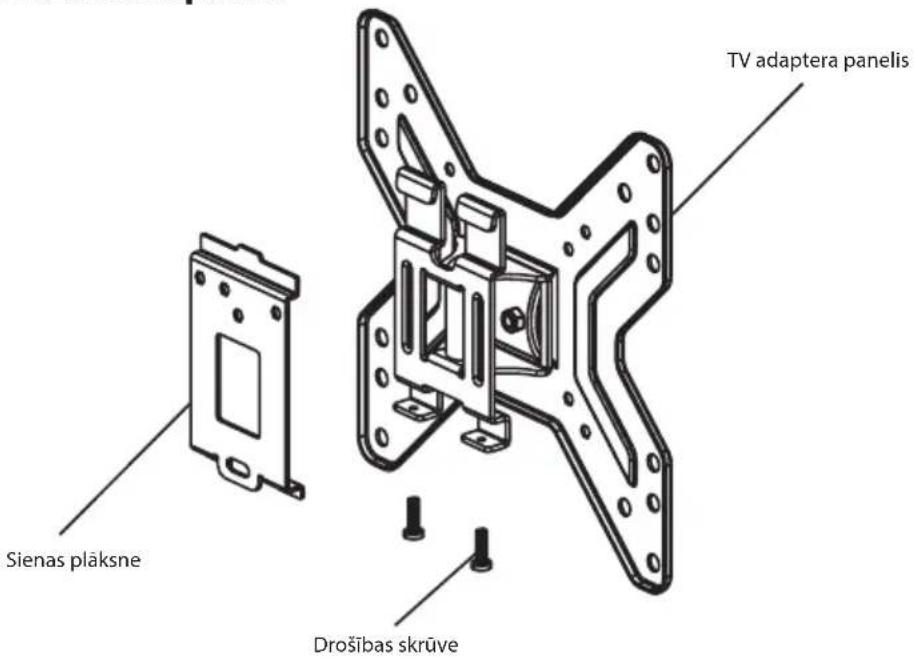

Montāžas komplekts

A1 A2 A3 A4 A5

B1 B2

B3

Apzimējums Skaits Apraksts
A1 4 Skrūve M4 × 12 mm
A2 4 Skrūve M5 × 12 mm
A3 4 Skrūve M6 × 12 mm
A4 4 Skrūve M8 × 16 mm
A5 4 Paplāksne īsajai skrūvei
B1 3 Garā skrūve
B2 3 Dībelis
B3 3 Paplāksne garajai skrūvei

MONTĀŽA

1A – Uzstādīšana pie betona sienas

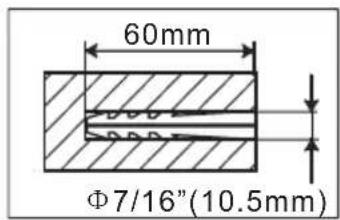

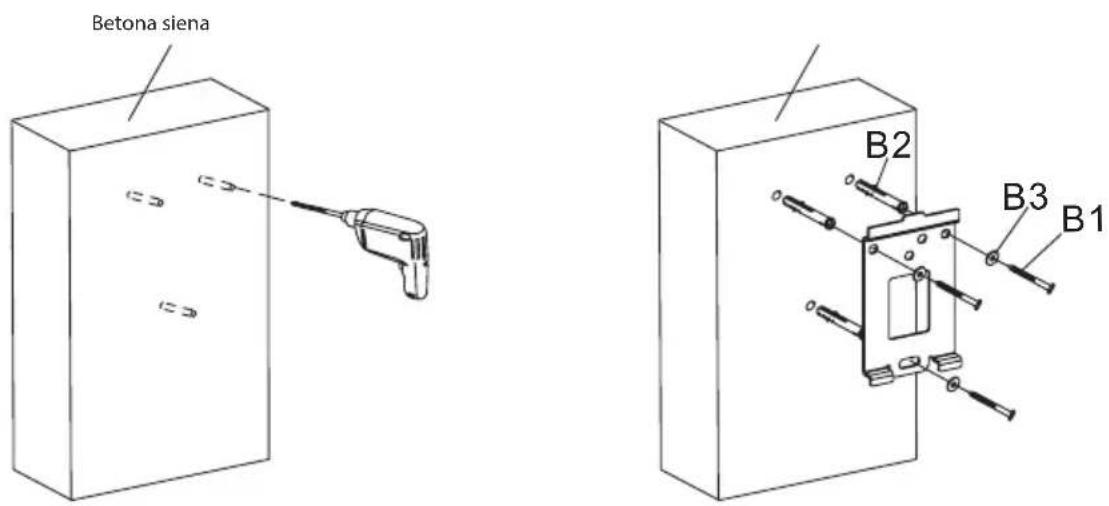

Pielieciet sienas plâksni pie sienas, novietojiet to taisni, un izmantojiet to kā šablonu, lai atzīmētu trīs caurumus. Izurbiet trīs 60 mm dzilus caurumus ar 10,5 mm diametru. levietojiet caurumos trīs dībeļus (B2), un piestipriniet sienas plâksni pie sienas, izmantojot garās skrūves (B1) un paplāksnes (B3). Pievelciet skrūves cieši, bet ne pārmērīgi.

1B – Uzstādīšana pie škērskoka

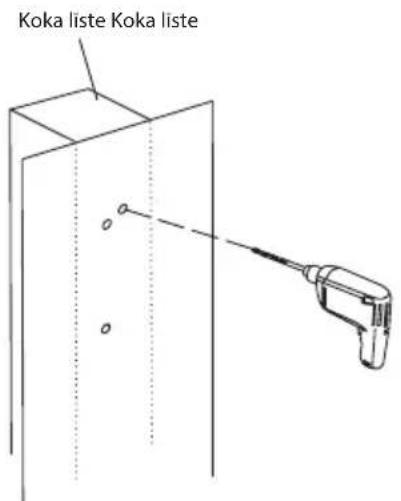

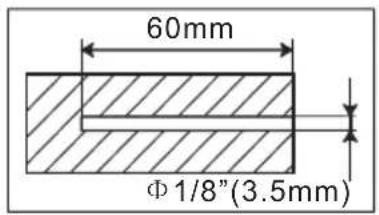

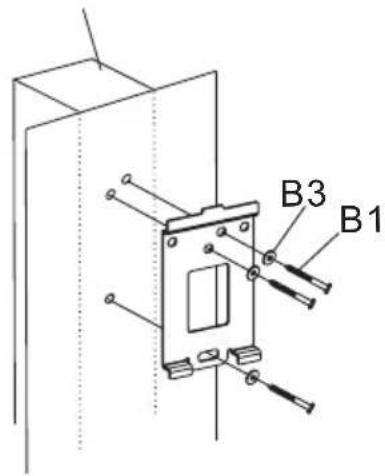

Izmantojiet sienas plāksni kā šablonu. Pārliecinieties, ka tā ir taisna, un atzīmējiet trīs montāžas caurumus koka līstē. Izurbiet trīs 60 mm dzilus caurumus ar 3,5 mm diametru. Pielieciet sienas plāksni horizontāli, un piestipriniet to pie sienas, izmantojot trīs garās skrūves (B1) un paplāksnes (B3). Pievelciet skrūves cieši, bet ne pārmērīgi.

2 - TV adaptera panela piestiprināšana pie televizora

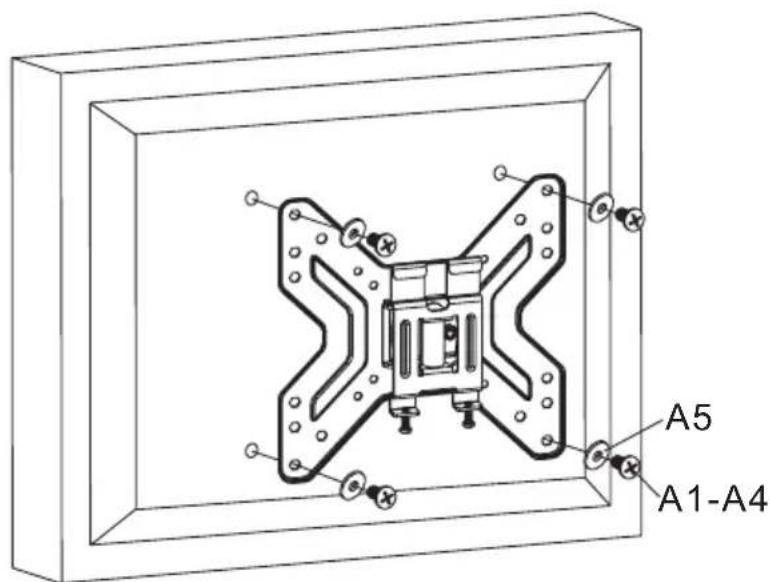

Pārbaudiet montāžas caurumu izvietojumu televizora aizmugurē. Izvēlieties savam televizoram piemērotās skruves. Noņemiet TV adaptera plāksni no sienas plāksnes un piestipriniet to pie TV ar četrām skruvēm (A1–A4) un starpliku (A5). Ja vītnes TV kronšteinā ir pārāk seklas, izmantojiet starplikas. Pievelciet skruves cieši, bet ne pārmērīgi.

Bridinājums! Ja caurumi TV aizmugurē ir pārāk sekli un neviena no komplektācijā iekļautajām skrūvēm neder, izmantojiet atbilstošas skrūves pēc savas izvēles.

3 – Adaptera panela uzstādīšanas uz sienas plāksnes

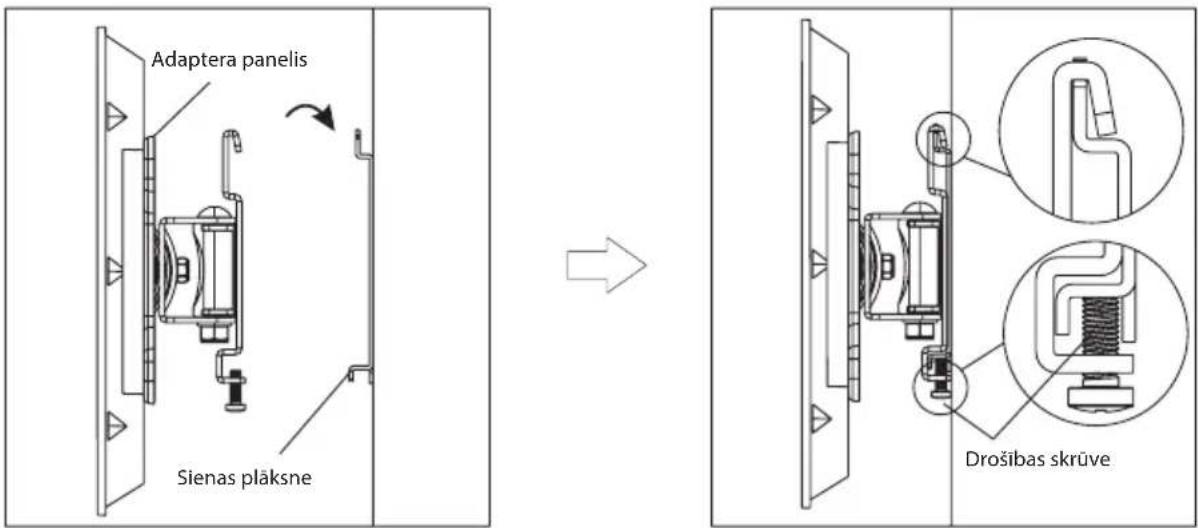

Piestipriniet adaptera paneli pie sienas plâksnes tâ, lai adaptera atloks novietotos uz sienas plâksnes sliedêm. Pievelciet drošības skrūvi uz sienas plâksnes sliedêm. Pievelciet skrūvi cieši, bet ne pārmērīgi.

TEHNISKĀ INFORMĀCIJA

Noliekšana uz priekšu/atpakal: No -5° līdz +10°

Minimālais attālums no sienas: 48 mm

ATBRÍVOŠANÁS NO ATKRITUMIEM

letinamais papīrs un kartons – nogādāt pārstrādes punktā. lepakojuma folija, PE maisi, plastmasas daļas – iemest plastmasas škirošanas konteineros.

ATBRIVOŠANAS NO IERICEM KALPOŠANAS LAIKA BEIGAS

Norādītais simbols uz ierīces vai iepakojuma nozīmē, ka ierīci nedrīkst pievienot sadzīves atkritumiem. Nododiet ierīci norādītajā pārstrādes punktā. Novērsiet negatīvu ietekmi uz veselību un vidi, parūpējoties par ierīces pareizu pārstrādi. Pārstrāde palīdz taupīt dabas resursus. Lai saņemtu plašāku informāciju par šīs ierīces pārstrādi, sazinieties ar vietējo atbildīgo iestādi, sadzīves atkritumu apstrādes organizāciju vai veikalu, kur ierīci iegādājāties.

Lietošanas pamācība ir pieejama vietnē www.ecg-electro.eu.

Mēs paturam tiesības veikt teksta un tehnisko parametru izmainas.

08/05
