LD 326001 - Neclasificat ECG - Manual de utilizare gratuit

Tip de produs	Suport TV cu mișcare completă
Marcă	ECG
Model	LD 326001
Ecrane compatibile	32" până la 60"
Greutatea maximă a televizorului	30 kg (66 lbs)
Standard VESA compatibil	VESA 400x400 mm
Distanța minimă față de perete	56 mm
Distanța maximă față de perete	465 mm
Înclinare înainte/înapoi	-2° până la +12°
Tipuri de instalare	Perete din beton sau structură din lemn
Instrucțiuni de siguranță	Instalarea necesită două persoane, verificarea capacității peretelui, a se feri piesele mici de copii
Conținutul ansamblului	Șuruburi (M4, M5, M6, M8), distanțiere, șaibe, dibluri, șuruburi lungi, plăci de perete și suporturi TV
Gestionarea cablurilor	Orificiu pentru cabluri și clemă cablu inclusă
Unelte necesare	Șurubelniță Phillips, cheie reglabilă, bormașină
Utilizare prevăzută	Doar pentru uz casnic
Întreținere	Verificarea stabilității la fiecare 2 luni
Eliminare	Reciclarea ambalajelor și a produsului la sfârșitul vieții
Garanție / Asistență	Manual disponibil pe www.ecg-electro.eu

Întrebări frecvente - LD 326001 ECG

Ce televizoare sunt compatibile cu suportul ECG LD 326001?

Acest suport este conceput pentru televizoare de 32 până la 60 de inci cu un standard VESA de până la 400x400 mm. Verificați ca televizorul dumneavoastră să cântărească mai puțin de 30 kg.

Suportul include toate șuruburile necesare?

Da, kitul include șuruburi de diferite diametre (M4, M5, M6, M8) și lungimi, precum și distanțiere și șaibe pentru a se adapta la majoritatea televizoarelor.

Pot instala acest suport pe un perete de gips-carton?

Manualul recomandă instalarea pe perete din beton sau structură din lemn. Pentru gips-carton, întăriți zona sau consultați un profesionist.

Care este greutatea maximă suportată de acest suport de perete?

Greutatea maximă este de 30 kg (cabluri incluse). Nu depășiți niciodată această limită.

Cum se reglează unghiul de înclinare al televizorului?

Slăbiți șuruburile de pe placa brațului de perete cu ajutorul unei șurubelnițe Phillips și a unei chei, înclinați televizorul între -2° și +12°, apoi strângeți ferm fără a forța.

Suportul permite ascunderea cablurilor?

Da, există un orificiu de trecere pe brațul de perete și o clemă pentru cabluri inclusă pentru a organiza firele.

Ce unelte sunt necesare pentru instalare?

Veți avea nevoie de o șurubelniță Phillips, o cheie reglabilă, o bormașină (burghiu de 10,5 mm pentru beton, 4,5 mm pentru lemn) și o nivelă cu bulă de aer.

Este suportul dificil de instalat?

Instalarea este simplă dacă urmați instrucțiunile. Necesită două persoane pentru a manipula televizorul în siguranță.

Cum se întreține suportul de perete?

Verificați stabilitatea suportului și a fixărilor la fiecare 2 luni. Curățați cu o cârpă moale.

Ce fac dacă o piesă lipsește sau este defectă?

Contactați distribuitorul dumneavoastră înainte de instalare. Nu utilizați piese defecte. Manualul este disponibil pe www.ecg-electro.eu.

MANUAL DE UTILIZARE LD 326001 ECG

Citiți cu atenție și păstrați pentru utilizare ulterioară!

Vă rugăm să apelați la un profesionist calificat pentru a instala în mod corespunzător suportul de perete. Înainte de instalarea suportului de perete, verificați conținutul setului de asamblare și informați furnizorul dvs. în cazul în care descoperiți că lipsesc componente sau că există componente defecte. Nu utilizați componente defecte!! Utilizați setul de perete exclusiv în scopul intenționat de producător. Înainte de instalare, asigurați-vă că peretele poate să susțină (în special din punct de vedere al greutății) setul de perete. De asemenea, asigurați-vă că nu există conducte pentru energie electrică, apă, gaz sau alte conducte în spatele peretelui în zona de instalare. Păstrați distanța specificată între TV și perete (în funcție de modelul de TV). Instalați suportul de perete într-o locație sigură, care nu prezintă un risc pentru nimeni. Odată ce suportul de perete și TV-ul cu ecran plat sunt montate, asigurați-vă că stabilitatea și siguranța sunt suficiente. Această inspecție se va repeta în mod regulat, la fiecare 2 luni.

Echipamentul este destinat să fie instalat pe bare transversale din lemn sau pe pereți solizi din beton. Înainte de instalare, asigurați-vă că suprafața de asamblare are capacitatea de încărcare necesară pentru a susține greutatea totală a TV-ului și a suportului. Nu depășiți niciodată capacitatea maximă a suportului de 30 kg, inclusiv cablurile.

Acest produs este proiectat numai pentru uz casnic. Utilizarea produsului în aer liber poate avea ca rezultat defectarea produsului sau producerea de vătămări.

Producătorul nu este răspunzător pentru daunele aduse echipamentelor și sănătății cauzate de instalarea necorespunzătoare a suportului de perete.

1. Citiți toate instrucțiunile și asigurați-vă că le înțelegeți înainte de instalare. Dacă nu sunteți sigur cu privire la vreo parte a procesului de instalare, contactați un tehnician profesionist pentru asistență.

2. Peretele sau suprafața pe care va fi ancorat suportul trebuie să poată susține întreaga greutate a suportului de perete și a TV-ului. În caz contrar, va fi necesară consolidarea.

3. Instalarea necesită cooperarea a cel puțin două persoane și utilizarea unui mecanism de securitate mecanică și a instrumentelor potrivite. În caz contrar, ar putea rezulta daune aduse bunurilor sau vătămări grave sau vătămări mortale.

4. Urmați toate instrucțiunile și recomandările privind ventilația corespunzătoare și selectarea unei locații potrivite pentru ancorarea TV-ului. Consultați manualul de utilizare al TV-ului pentru mai multe informații.
5. Produsul conține piese mai mici care, la inhalare sau înghițire, pot duce la sufocare. Țineți aceste piese la distanță de copii!

DESCRIERE

Set de asamblare

A4 A5 A6

B2 B3B1

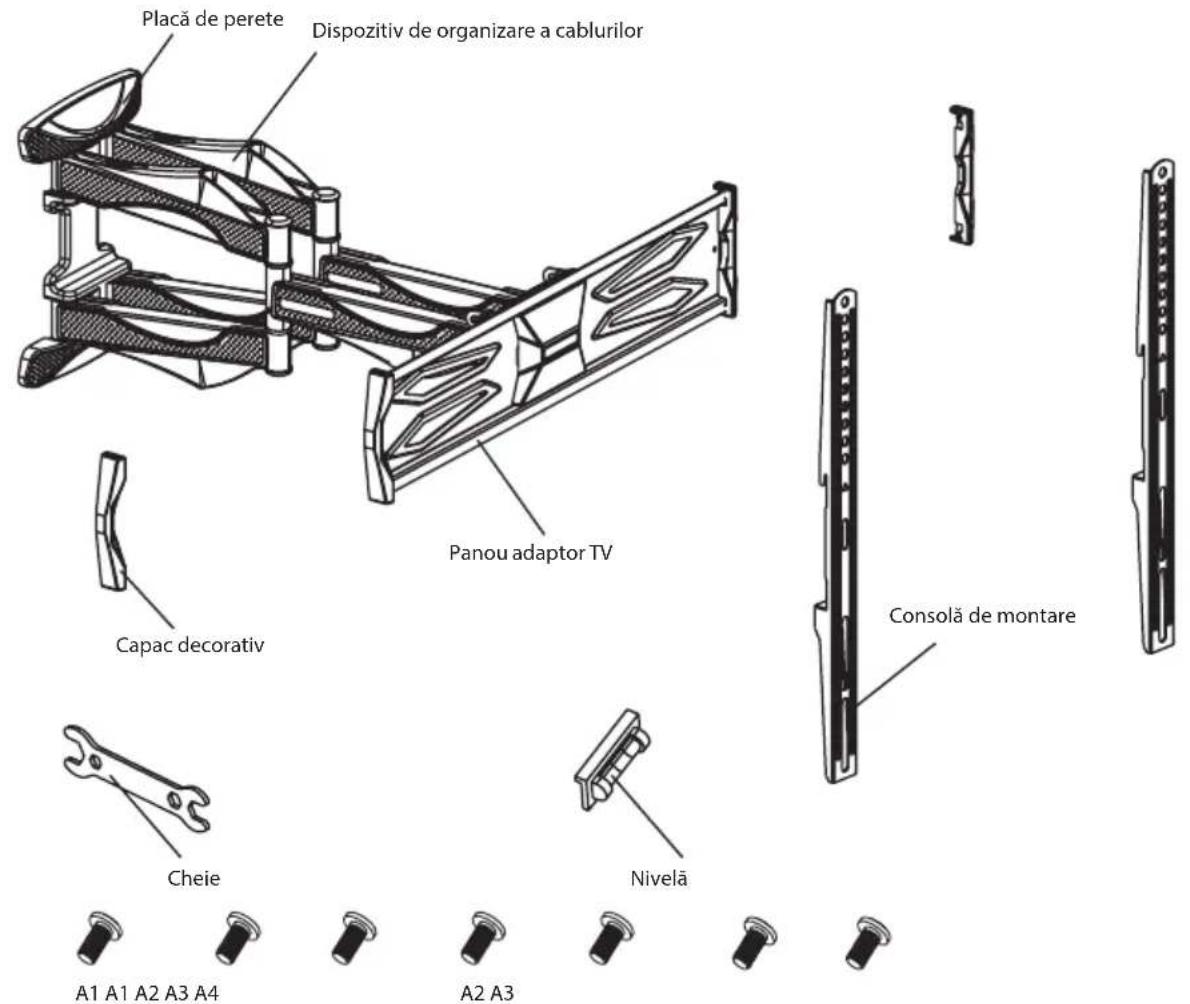

Identificare Unitate(ăți) Descriere
A1	4 Șurub M4 × 12 mm
	4 Șurub M4 × 25 mm
A2	4 Șurub M5 × 12 mm
	4 Șurub M5 × 25 mm
A3	4 Șurub M6 × 12 mm
	4 Șurub M6 × 25 mm
A4	4 Șurub M8 × 16 mm
	4 Șurub M8 × 25 mm
A5 4 Distanțier
A6 4 Șaibă pentru șurub scurt
B1 4 Șurub lung
B2 4 Diblu
B3 4 Șaibă pentru șurub lung

ASAMBLAREA

1A – Asamblarea pe un perete din beton

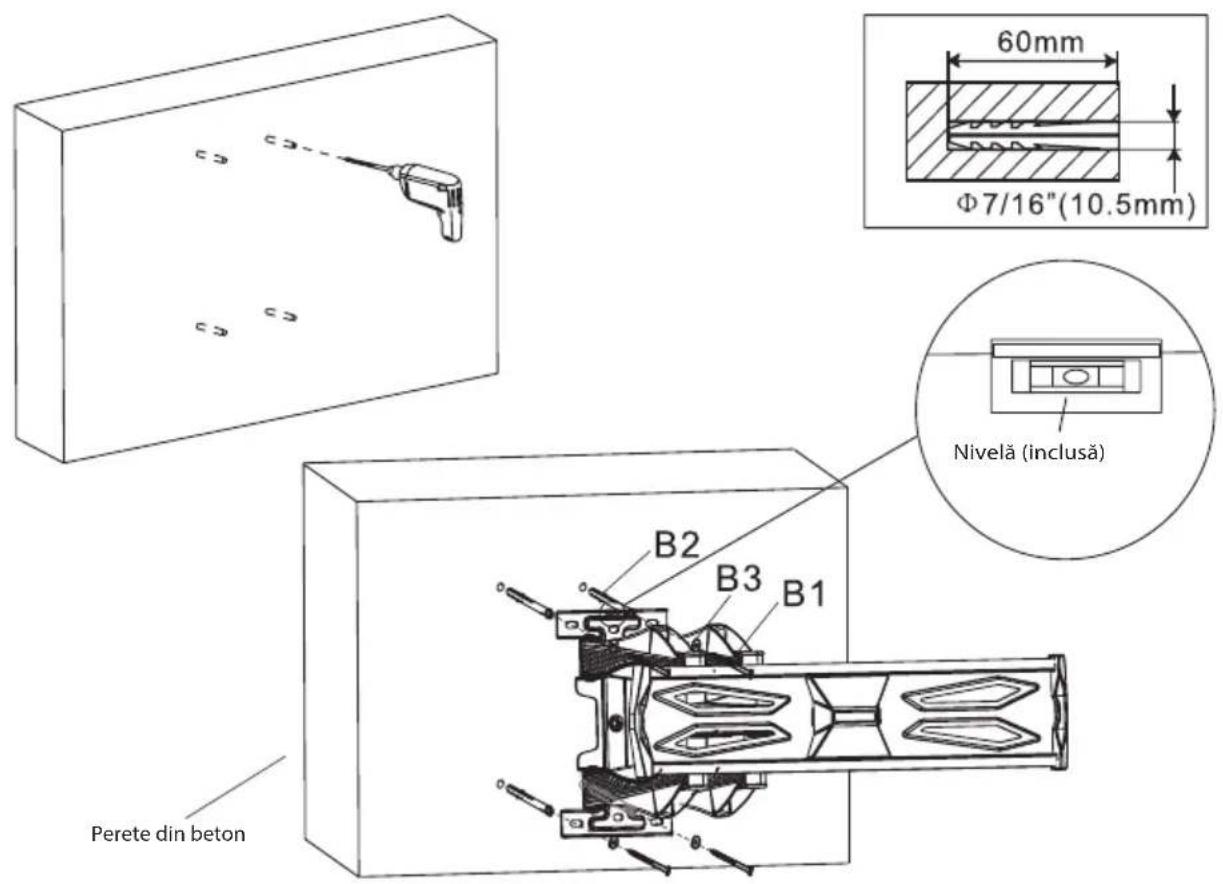

Aplicați placa de perete pe perete, aliniati-o într-o poziție orizontală și utilizati-o ca șablon pentru a marca patru orificii. Faceți patru orificii cu diametrul de 10,5 mm și adâncimea de 60 mm. Introduceți patru dibluri (B2) în orificii și fixați placa de perete pe perete utilizând șuruburi lungi (B1) și șaibe (B3). Strângeți bine șuruburile, dar nu prea mult.

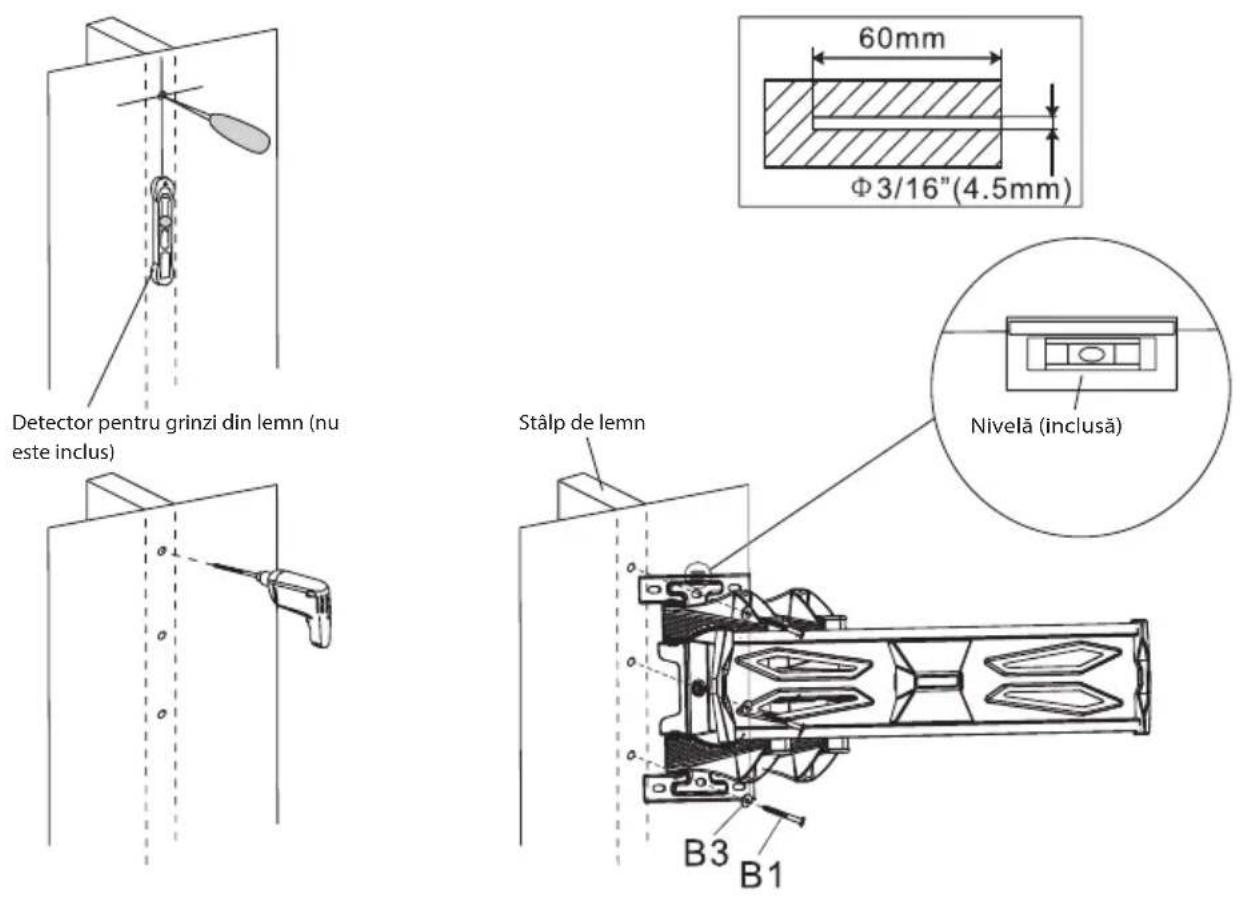

1B – Asamblarea pe bare transversale din lemn

Utilizați o placă de perete ca şablon. Asigurați-vă că este orizontală, marcați patru orificii de montare în stâlpul de lemn. Faceți patru orificii cu diametrul de 4,5 mm și adâncimea de 60 mm. Aplicați placa de perete în poziție orizontală și fixați-o pe perete utilizând patru şuruburi lungi (B1) și şaibe (B3). Strângeți bine şuruburile, dar nu prea mult.

2A – Montarea consolelor la TV-ul cu partea din spate plată

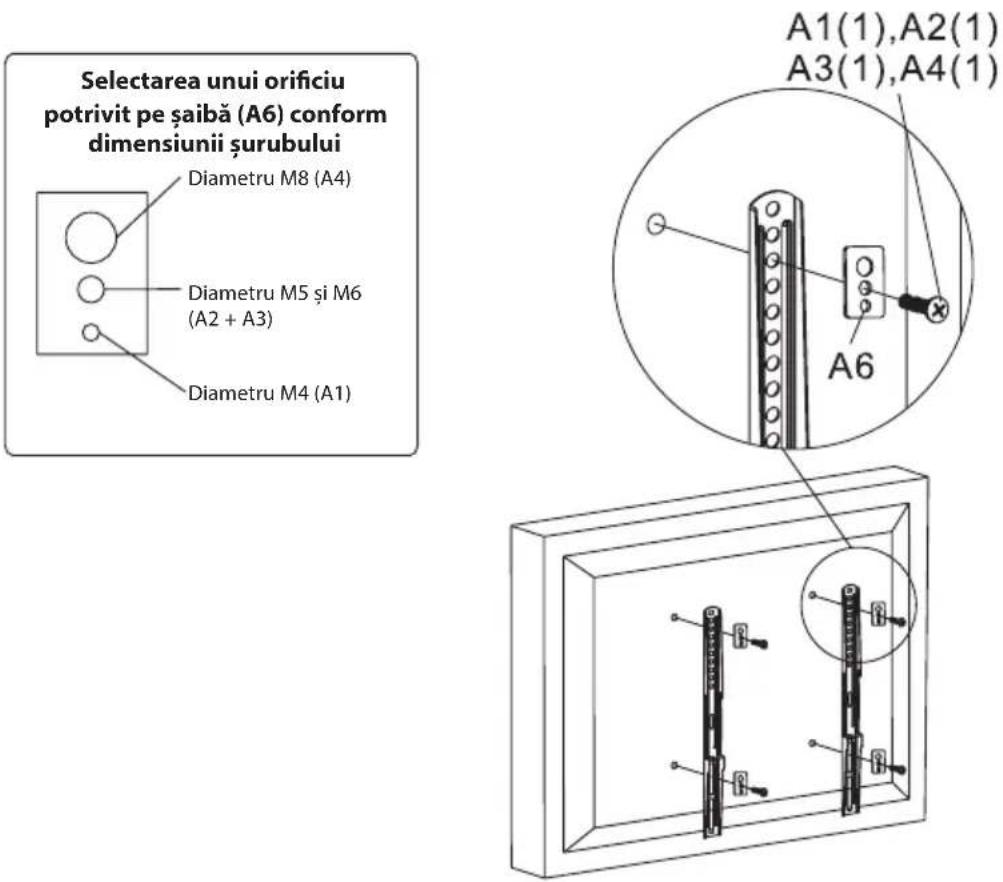

Verificați pentru a vedea modul de aranjare a orificiilor de montare pe partea din spate a televizorului dvs. Alegeți șuruburile corespunzătoare pentru TV-ul dvs. Atașați ambele console de montare la TV cu două șuruburi (A1–A4, lungime 12 mm) și șaibă (A6). Strângeți bine șuruburile, dar nu prea mult.

Avertizare: Dacă orificiile din partea din spate a TV-ului dvs. sunt prea puțin adânci și niciunul dintre șuruburile incluse nu se potrivește în ele, utilizați șuruburile corespunzătoare la alegerea dvs.

2A – Montarea consolelor la TV-ul cu partea din spate rotunjită

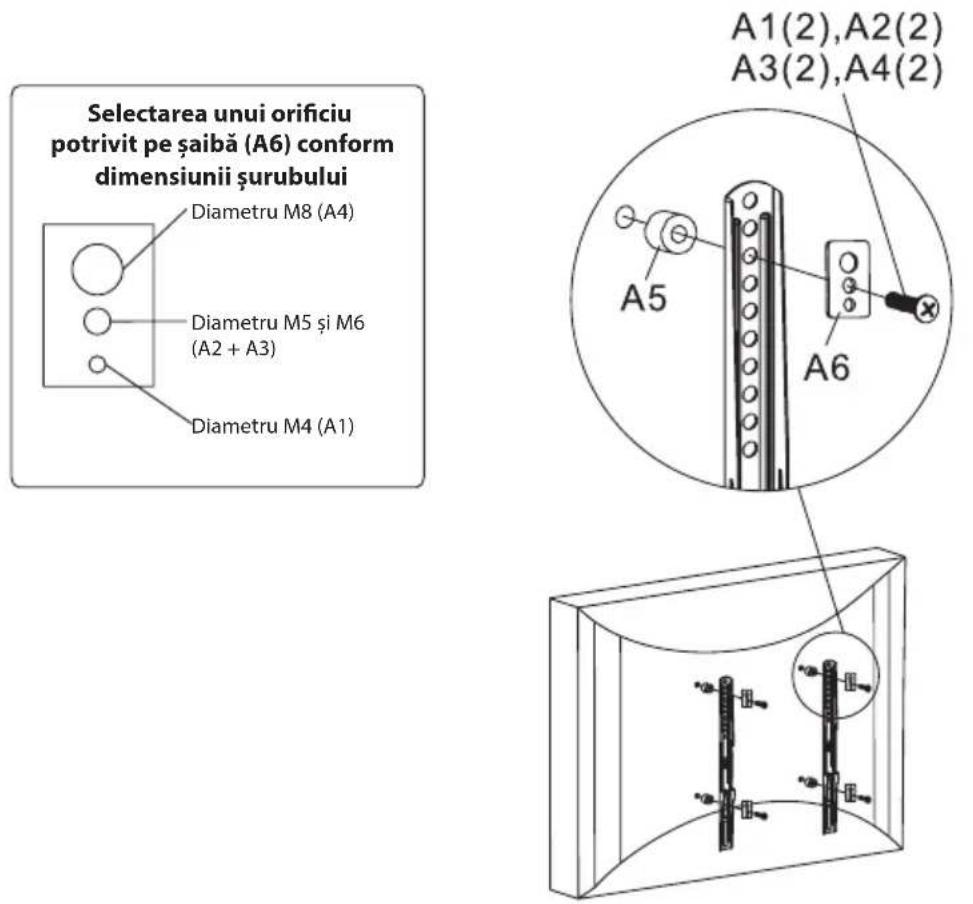

Verificați pentru a vedea modul de aranjare a orificiilor de montare pe partea din spate a televizorului dvs. Alegeți șuruburile corespunzătoare pentru TV-ul dvs. Atașați ambele console de montare la TV cu două șuruburi (A1–A4, lungime 25 mm), distanțier (A5) și șaibă (A6). Strângeți bine șuruburile, dar nu prea mult.

Avertizare: Dacă orificiile din partea din spate a TV-ului dvs. sunt prea puțin adânci și niciunul dintre șuruburile incluse nu se potrivește în ele, utilizați șuruburile corespunzătoare la alegerea dvs.

3 – Instalarea consolelor pe placa de perete

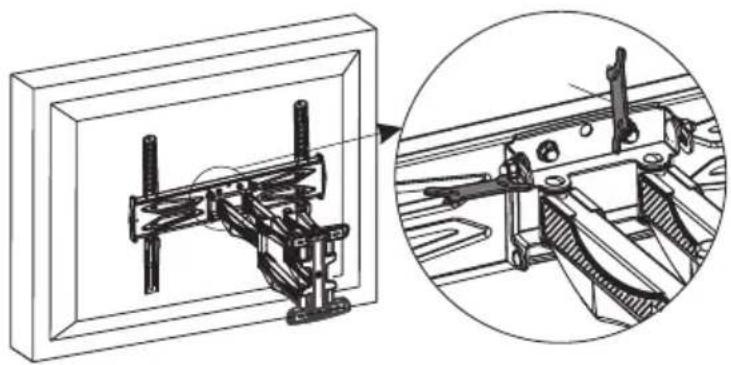

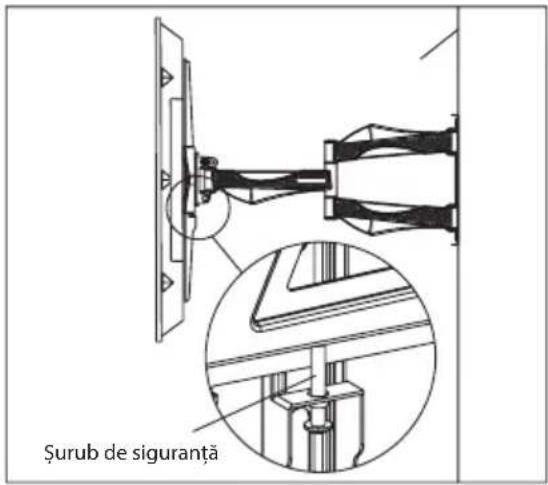

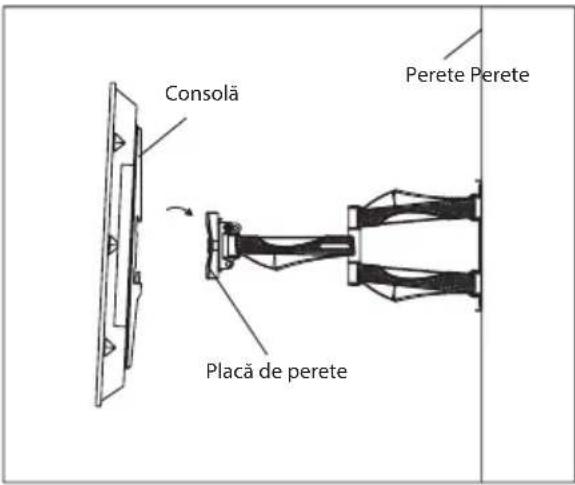

Montați consolele pe placa de perete, astfel încât flanșa adaptorului să fie amplasată pe șinele plăcii de perete. Strângeți șurubul de siguranță de pe șinele fiecărei console. Strângeți bine șurubul, dar nu prea mult.

4 – Fixarea cablului, ajustarea unghiului de înclinare și strângerea

Puteți introduce cablajul prin orificiul pentru cablu de pe brațul de perete al consolei. După tragerea cablurilor prin orificiu, fixați dispozitivul de organizare a cablurilor inclus.

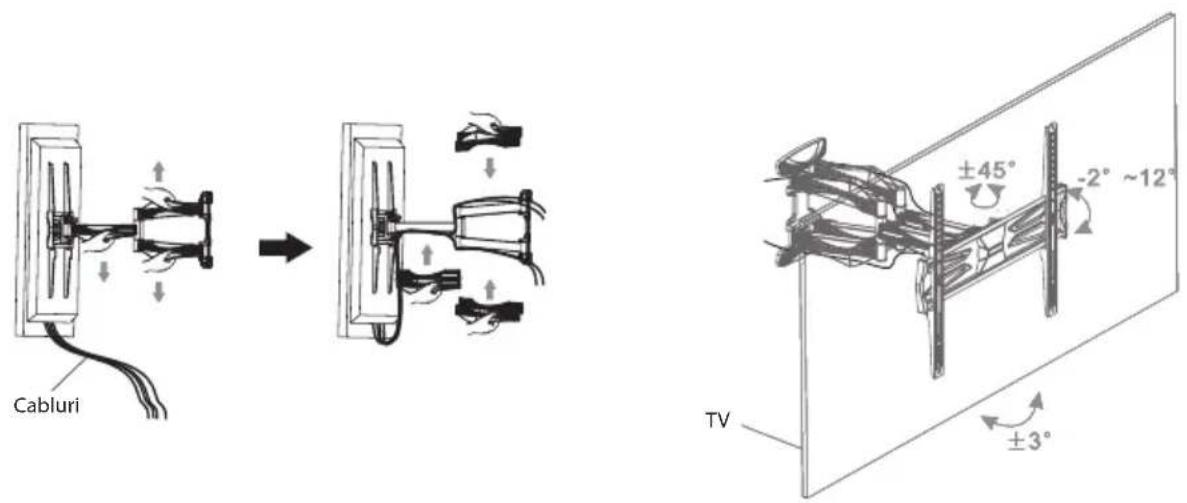

Slăbiți șuruburile de pe placa brațului de perete pentru a ajusta unghiul de înclinare al TV-ului, așa cum se arată mai jos. Slăbiți și strângeți șuruburile utilizând o șurubelniță Phillips și o cheie Phillips. După ajustarea unghiului dorit, strângeți din nou șuruburile ferm, dar nu cu forță excesivă.

SPECIFICAȚII TEHNICE

Dimensiunea panoului: 32" (43,18 cm) până la 60" (106,68 cm)

Greutatea maximă a TV-ului: 30 kg

Compatibilitate: VESA 400×400

înclinare spre înainte/înapoi: -2° până la +12°

Distanța de la perete: 56-465 mm

UTILIZAREA ŞI ELIMINAREA LA DEŞEURI

Hârtie de ambalare și carton ondulat - livrați la centrele de colectare a deșeurilor obișnuite. Folie de ambalare, saci din polietilenă, articole din plastic - aruncați în recipientele de reciclare a materialelor din plastic.

ELIMINAREA PRODUSELOR LA SFÂRŞITUL DURATEI DE VIAȚĂ

Simbolul reprezentat pe produs sau pe ambalaj indică faptul că produsul nu trebuie tratat drept deșeu menajer. Predați produsul la locația specificată pentru reciclare. Preveniți impactul negativ asupra sănătății oamenilor și asupra mediului prin reciclarea corespunzătoare a produsului dumneavoastră. Reciclarea contribuie la conservarea resurselor naturale. Pentru mai multe informații privind reciclarea acestui produs, consultați autoritatea locală, organizația de procesare a deșeurilor menajere sau magazinul de unde ați achiziționat produsul.

08/05

Manualul de utilizare este disponibil pe internet la www.ecg-electro.eu.

Ne rezervăm dreptul de a efectua modificări ale textului și ale parametrilor tehnici.
