LD 326001 - Nem kategorizált ECG - Ingyenes használati útmutató

Termék típusa	Teljes mozgású TV fali tartó
Márka	ECG
Modell	LD 326001
Kompatibilis képernyők	32" - 60"
TV maximális súlya	30 kg (66 font)
Kompatibilis VESA szabvány	VESA 400x400 mm
Minimális távolság a faltól	56 mm
Maximális távolság a faltól	465 mm
Előre/hátra döntés	-2° és +12° között
Telepítés típusa	Betonfal vagy fa vázszerkezet
Biztonsági utasítások	Két személy beszerelése szükséges, a fal teherbírásának ellenőrzése, kis alkatrészek tartása gyermekektől távol
Összeszerelés tartalma	Csavarok (M4, M5, M6, M8), távtartók, alátétek, tiplik, hosszú csavarok, fali lemezek és TV tartók
Kábelkezelés	Kábelnyílás és kábelrögzítő mellékelve
Szükséges szerszámok	Phillips csavarhúzó, állítható csavarkulcs, fúrógép
Rendeltetésszerű használat	Csak háztartási használatra
Karbantartás	Stabilitás ellenőrzése 2 havonta
Megsemmisítés	Csomagolás és a termék újrahasznosítása élettartama végén
Garancia / Támogatás	Kézikönyv elérhető a www.ecg-electro.eu oldalon

Gyakran ismételt kérdések - LD 326001 ECG

Mely TV-k kompatibilisek az ECG LD 326001 tartóval?

Ez a tartó 32-60 hüvelykes TV-khez készült, 400x400 mm VESA szabvánnyal. Ellenőrizze, hogy TV-je 30 kg alatt van.

A tartó tartalmazza az összes szükséges csavart?

Igen, a készlet különböző átmérőjű (M4, M5, M6, M8) és hosszúságú csavarokat, valamint távtartókat és alátéteket tartalmaz a legtöbb TV-hez való igazításhoz.

Felszerelhetem ezt a tartót gipszkarton falra?

A kézikönyv betonfalra vagy fa vázszerkezetre ajánlja a telepítést. Gipszkarton esetén erősítse meg a területet, vagy konzultáljon szakemberrel.

Mennyi a maximális súly, amit ez a fali tartó elbír?

A maximális súly 30 kg (kábelekkel együtt). Soha ne lépje túl ezt a határt.

Hogyan állítható be a TV dőlésszöge?

Lazítsa meg a csavarokat a fali kar lemezén Phillips csavarhúzóval és egy kulccsal, döntse meg a TV-t -2° és +12° között, majd húzza meg erősen, de ne túlzottan.

A tartó lehetővé teszi a kábelek elrejtését?

Igen, van egy áttörő nyílás a fali karon és egy kábelrögzítő a vezetékek rendezéséhez.

Milyen szerszámok szükségesek a telepítéshez?

Szüksége lesz egy Phillips csavarhúzóra, egy állítható csavarkulcsra, egy fúrógépre (10,5 mm-es fúró betonhoz, 4,5 mm-es fához) és egy vízszintezőre.

Nehéz felszerelni a tartót?

A telepítés egyszerű, ha követi az utasításokat. Két személy szükséges a TV biztonságos kezeléséhez.

Hogyan kell karbantartani a fali tartót?

Ellenőrizze a tartó és a rögzítések stabilitását 2 havonta. Tisztítsa puha ruhával.

Mi a teendő, ha egy alkatrész hiányzik vagy hibás?

Vegye fel a kapcsolatot a forgalmazóval a telepítés előtt. Ne használjon hibás alkatrészeket. A kézikönyv elérhető a www.ecg-electro.eu oldalon.

HASZNÁLATI ÚTMUTATÓ LD 326001 ECG

Olvassa el figyelmesen és a későbbi felhasználásokhoz is őrizze meg!

A termék szakszerű szerelését bízza rögzítéstechnikával foglalkozó szakemberre. A szerelés megkezdése előtt ellenőrizze le a csomag tartalmát, amennyiben hibát vagy hiányt észlel, akkor forduljon a termék eladójához. Sérült alkatrészeket ne használjon a szereléshez. A fali tartót csak a rendeltetésének megfelelő célokra használja. A szerelés megkezdése előtt ellenőrizze le a fal minőségét (elsősorban szilárdsági szempontból). Továbbá győződjön meg arról, hogy a szerelés helyén a falban nincs-e elektromos, illetve víz- vagy gázvezeték. Tartsa be a tévékészülék biztonságos távolságát a faltól (a tévé típusától függ). A TV tartót olyan helyre szerelje fel, ahol az nem veszélyezteti senkinek a biztonságát sem. A fali tartó felszerelése után ellenőrizze le a tartó megfelelő teherbírását és stabilitását, valamint a biztonságos használat feltételeinek a teljesülését. Ezt az ellenőrzést rendszeresen hajtsa végre (2-havonta).

A terméket tömörfa tartóra, vagy beton, illetve tömör téglafalra lehet felszerelni. A szerelés megkezdése előtt győződjön meg arról, hogy a fal elbírja-e tartót és a tévékészüléket. Ne lépje túl a tévé tartó maximális (30 kg-os) teherbírását (a vezetékekkel együtt).

A terméket csak beltérben szabad használni. A termék kültéren való használata esetén a termék meghibásodhat és akár személyi sérülést is okozhat.

A gyártó nem vállal felelősséget a fali tartó helytelen használatából és szakszerűtlen szereléséből eredő károkért és személyi sérülésekért.

1. A szerelés megkezdése előtt figyelmesen olvassa végig a használati útmutatót, és a szerelést csak akkor kezdje meg, ha az útmutató előírásait megértette. Amennyiben bizonytalanság merül fel Önben a szerelést illetően, akkor a szerelést bízza megfelelő képzettségű szakemberre.

2. A falnak (vagy más felületnek) el kell bírnia a tartó és a tévékészülék együttes tömegét. Ellenkező esetben valamilyen kiegészítő merevítést kell alkalmazni.

3. A szereléshez két személy szükséges. A szereléshez használjon megfelelő szerszámokat, valamint tartsa be a munkavédelmi előírásokat is. Ellenkező esetben személyi sérülés következhet be, vagy anyagi kár is keletkezhet.

4. A szerelés helyét úgy válassza meg, hogy biztosítva legyen a működő tévékészülék megfelelő szellőztetése, és a készülék láthatósága. Ezeket az információkat a tévékészülék használati útmutatójában találja meg.
5. A termékhez apró alkatrészek is tartoznak, amelyek lenyelése vagy beszippantása veszélyes lehet. Ezeket az apró alkatrészeket gyerekektől tartsa távol!

A KÉSZÜLÉK RÉSZEI

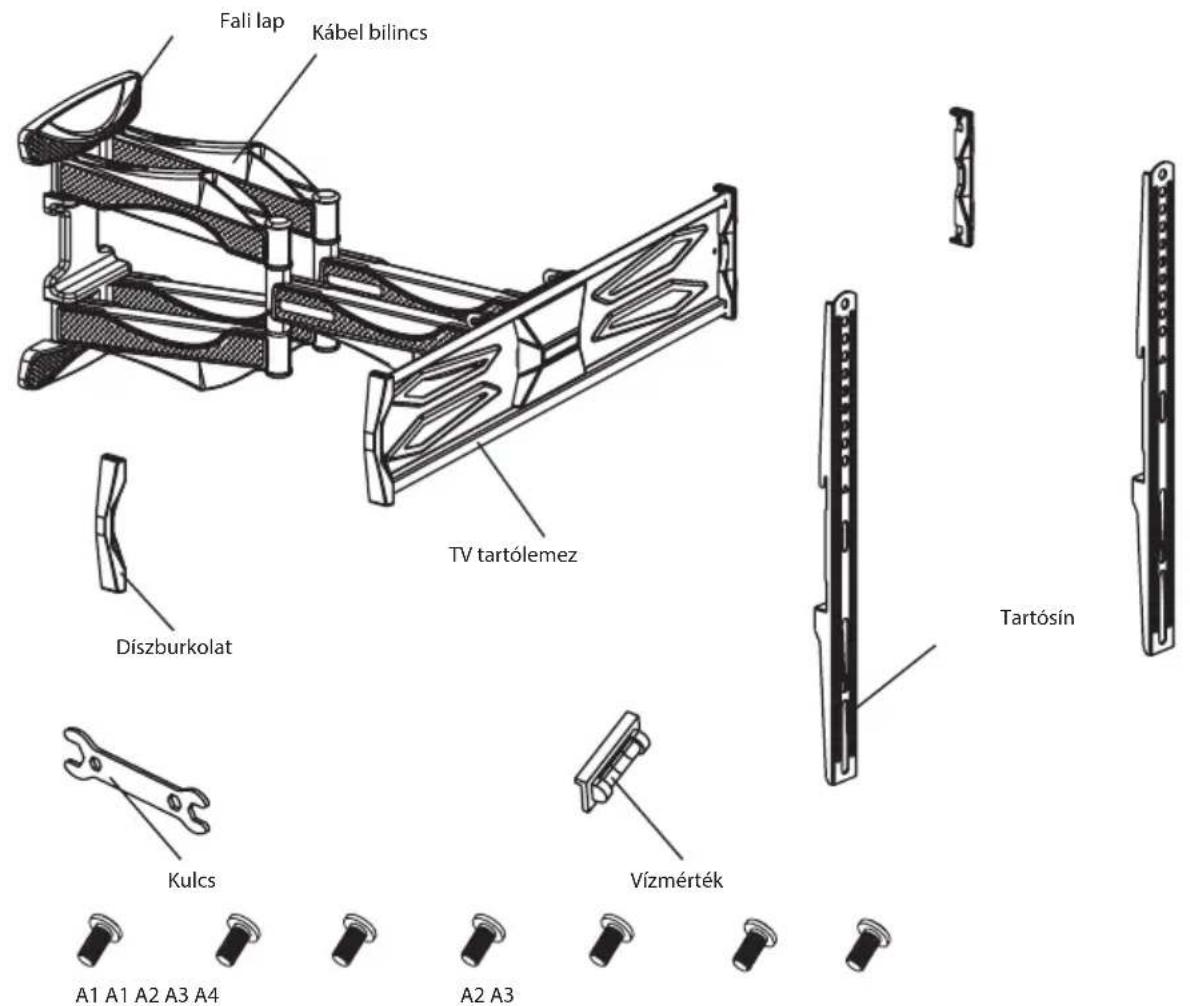

Rögzítő készlet

A4 A5 A6

B2 B3B1

Jelölés db	Leírás
A1	4 M4×12 csavar
	4 M4 × 25 mm csavar
A2	4 M5×12 csavar
	4 M5 × 25 mm csavar
A3	4 M6 × 12 mm csavar
	4 M6 × 25 mm csavar
A4	4 M8×16 csavar
	4 M8 × 25 mm csavar
A5 4 Távtartó persely
A6 4 Alátét a rövid csavarhoz
B1 4 Hosszú csavar
B2 4 Tipli
B3 4 Alátét a hosszú csavarhoz

SZERELÉS

1A – Szerelés betonfalra

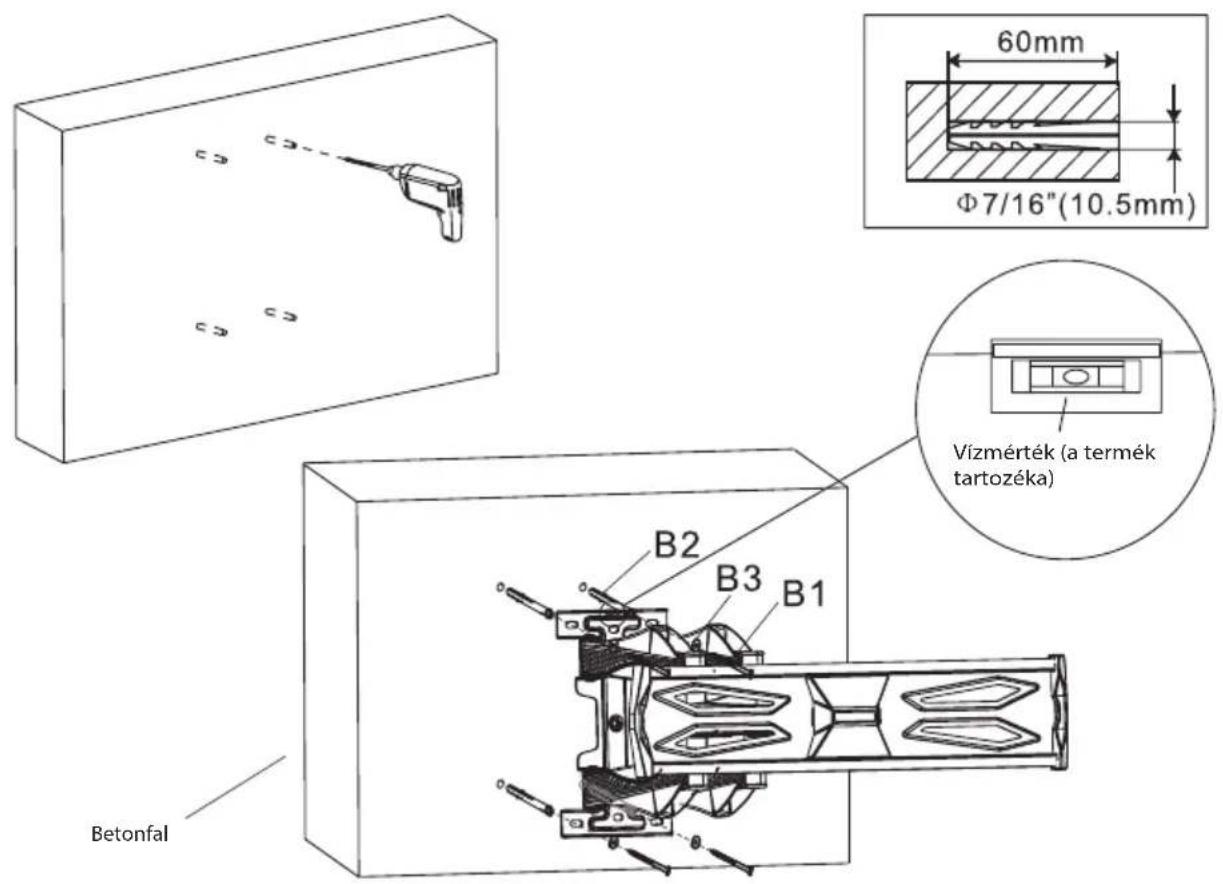

A fali alaplemezt használja sablonként. Az alaplemezt vízmértékkel vízszintes helyzetbe állítva tegye a falra, és jelölje át a négy furat helyét. Fúrjon négy darab 10,5 mm átmérőjű és 60 mm mély furatot a megjelölt helyen. A furatokba dugja be a tiplit (B2), majd a fali alaplemezt vízszintes helyzetbe állítva, csavarozza be a négy hosszú csavart (B1) és az alátéteket (B3). A csavarokat érzéssel húzza meg (ne húzza meg túl erősen).

Magyar

1B – Szerelés fa tartóoszlopra

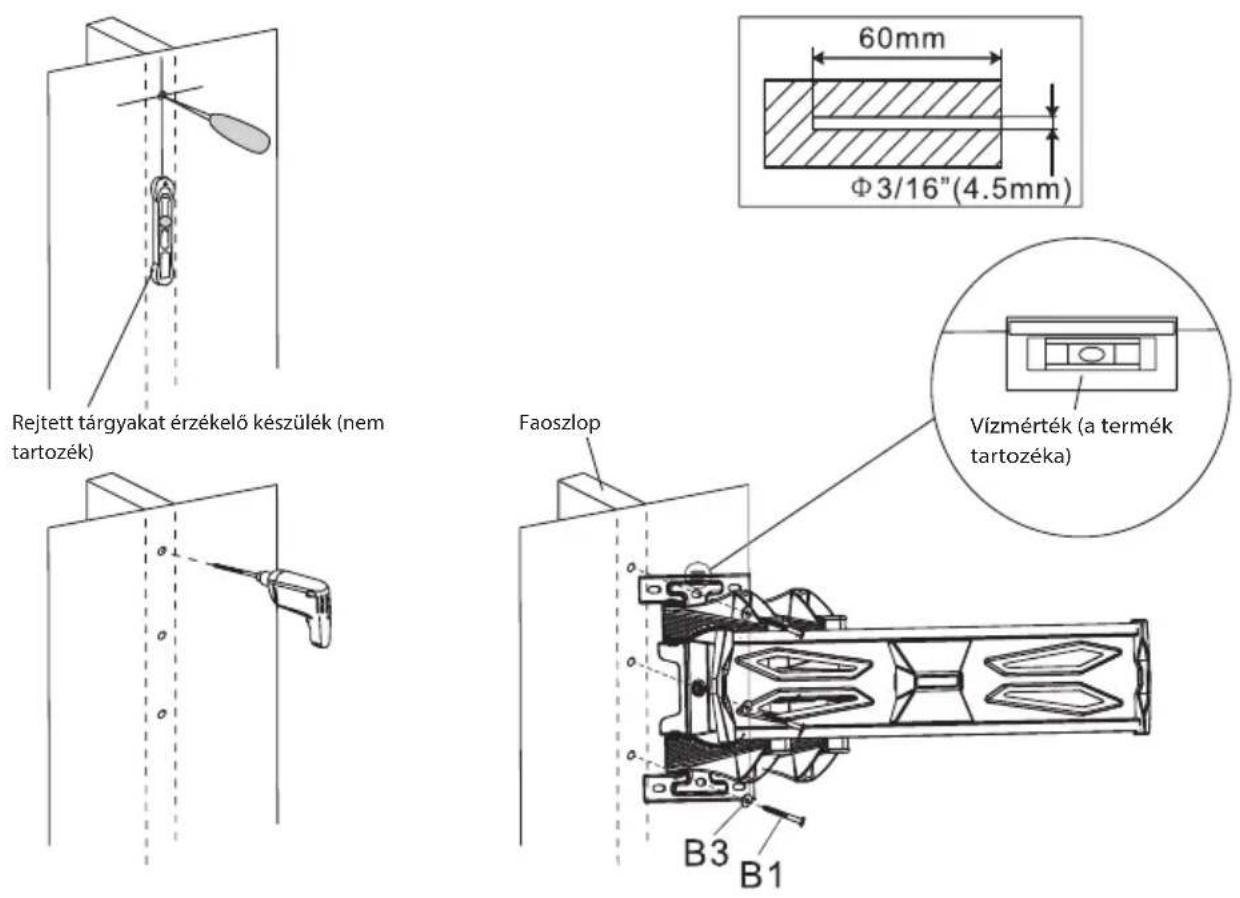

A fali alaplemezt használja sablonként. Az alaplemezt vízmértékkel vízszintes helyzetbe állítva tegye a faoszlopra, és jelölje át a négy furat helyét. Fúrjon négy darab 4,5 mm átmérőjű és 60 mm mély furatot a megjelölt helyen. A fali alaplemezt vízszintes helyzetbe állítva, csavarozza négy hosszú csavarral (B1) és az alátétekkel (B3) a faoszlophoz a tévé tartót. A csavarokat érzéssel húzza meg (ne húzza meg túl erősen).

2A – A tartósínek rögzítése lapos hátlapú tévékészülékhez

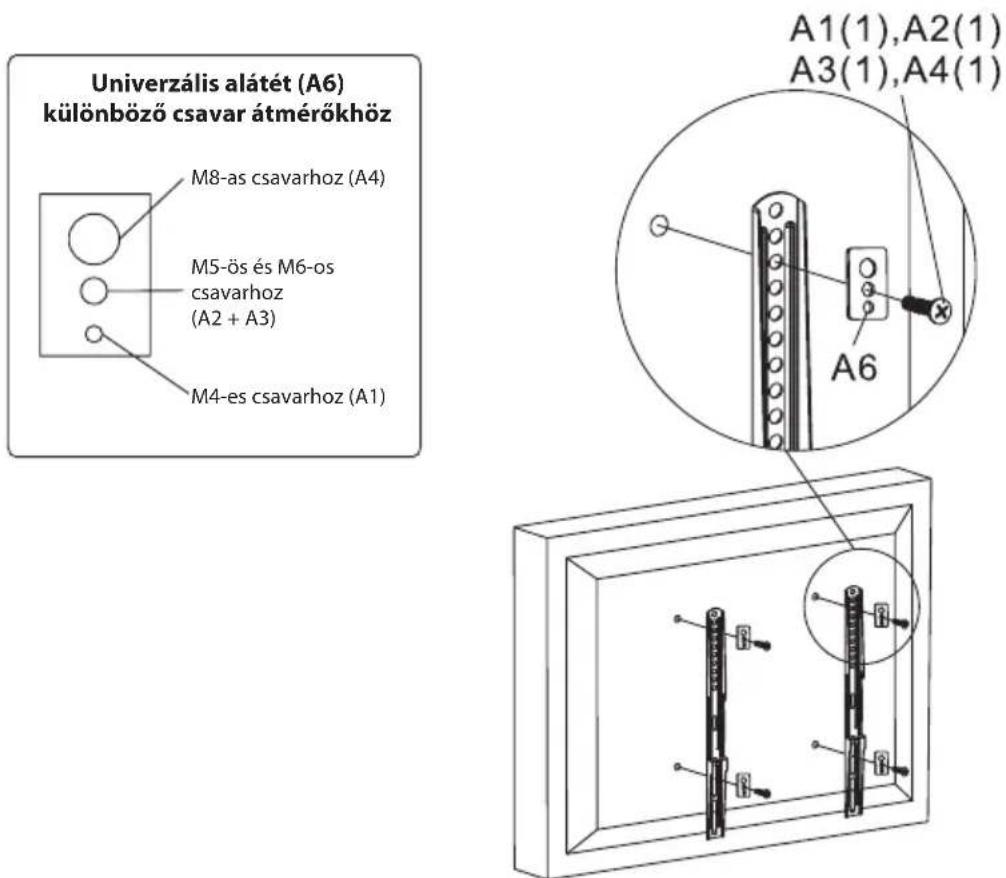

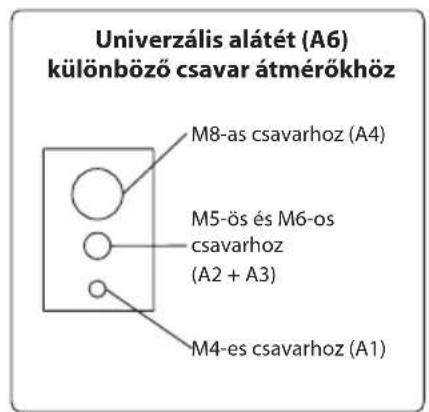

Előbb állapítsa meg, hogy milyen elrendezésben találhatók a tévékészüléken a rögzítést szolgáló menetes furatok. Válassza ki a megfelelő méretű és hosszúságú csavarokat. A két tartósínt, két-két csavarral (A1–A4, 12 mm hosszú) és alátétekkel (A6) rögzítse a tévékészülékhez. A csavarokat érzéssel húzza meg (ne húzza meg túl erősen).

Figyelmeztetés! Ha a tévékészülékben a menet nem mély, és a mellékelt csavarok hosszúnak bizonyulnak, akkor fűrészelje le a legrövidebb csavarok végét, vagy használjon saját (rövidebb) csavarokat a rögzítéshez.

2B – A tartósínek rögzítése ívelt hátlapú tévékészülékhez

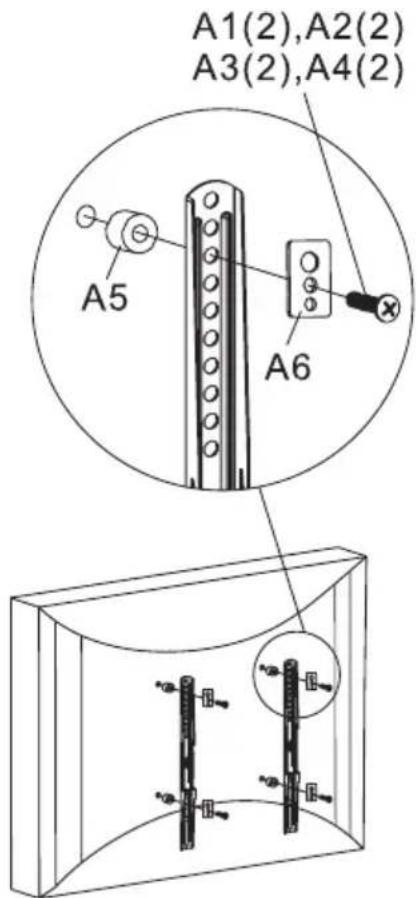

Elóbb állapítsa meg, hogy milyen elrendezésben találhatók a tévékészüléken a rögzítést szolgáló menetes furatok. Válassza ki a megfelelő méretű és hosszúságú csavarokat. A két tartósínt, két-két csavarral (A1–A4, 25 mm hosszú) és alátétekkel (A6), valamint távtartó perselyekkel (A5) rögzítse a tévékészülékhez. A csavarokat érzéssel húzza meg (ne húzza meg túl erősen).

Figyelmeztetés! Ha a tévékészülékben a menet nem mély, és a mellékelt csavarok hosszúnak bizonyulnak, akkor fűrészelje le a legrövidebb csavarok végét, vagy használjon saját (rövidebb) csavarokat a rögzítéshez.

3 – A tartósínek rögzítése a fali tartóhoz

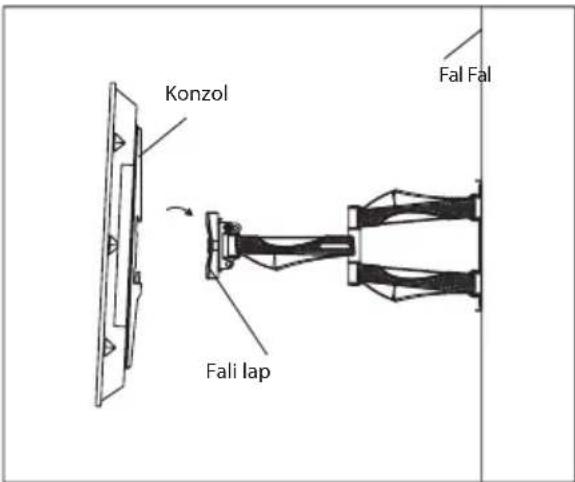

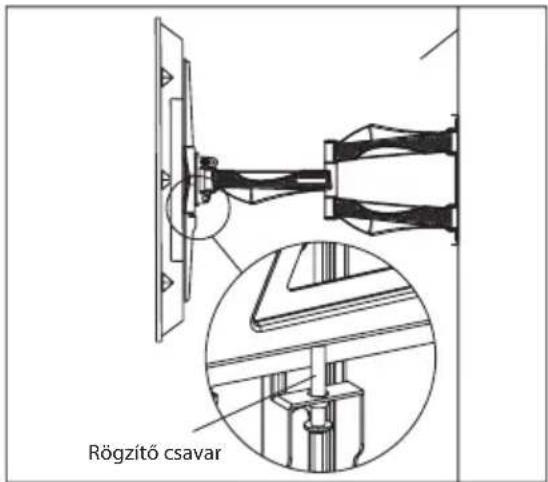

A tartólemezre akassza rá a tartósíneket. A biztosító csavarokat mindegyik sínben húzza meg. A csavart csak érzéssel húzza meg (ne húzza meg túl erősen).

4 – A vezetékek befűzése, a kívánt dőlésszögek beállítása és a tartó rögzítése

A vezetékeket a tartó szabad furatain keresztül vezetheti a tévéhez. A vezetékeket a kötöző szalagokkal rögzítse a tartó karjához.

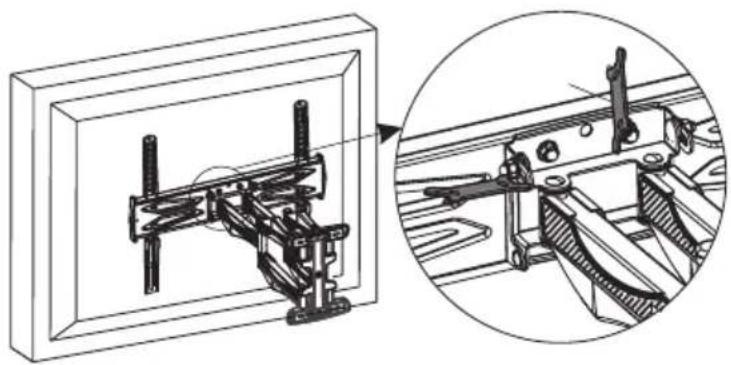

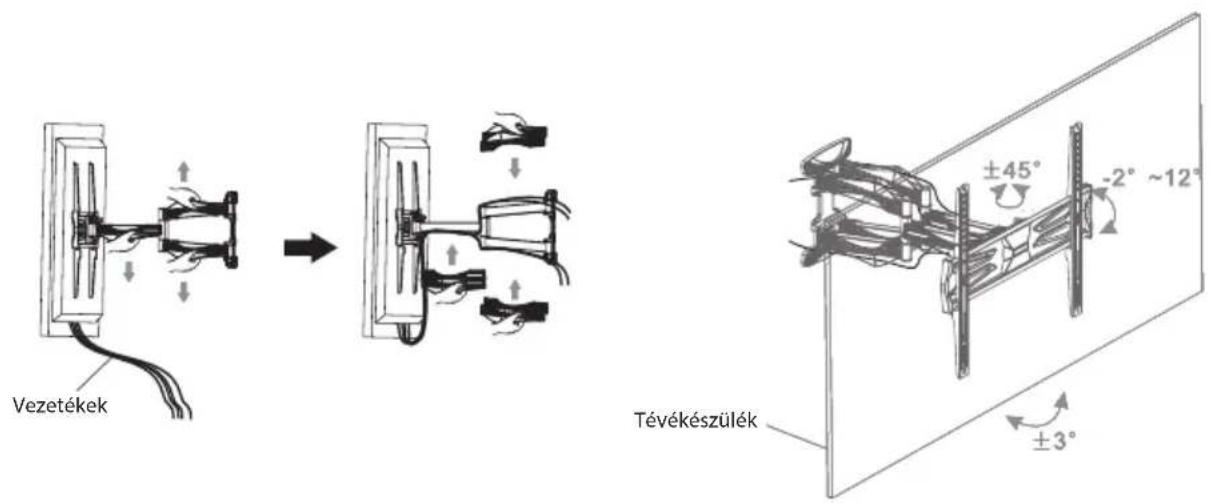

A tartó lemezén található kötőelemek meglazítása után állítsa be a tévékészülék kívánt dölésszögeit (lásd az alábbi ábrát). A kötőelemeket keresztcsavarhúzóval vagy villáskulccsal lazítsa meg. A tévékészülék beállítása után a meglazított kötőelemeket húzza meg.

MÜSZAKI ADATOK

Képernyő képátló: 32"-tól 60"-ig

Maximális teherbírás: 30 kg

Kompatibilitás: VESA 400×400

Dönthetőség előre/hátra: -2° és +12° között

Faltól való távolság: 56-465 mm

A HULLADÉKOK MEGSEMMISÍTÉSE

A papírt és a hullámpapírt dobja a papírgyűjtő konténerbe. A műanyag fóliákat, PE zacskót és egyéb műanyag csomagolóanyagokat a műanyag gyűjtő konténerbe dobja ki.

A TERMÉK MEGSEMMISÍTÉSE AZ ÉLETTARTAMA VÉGÉN

A terméken, vagy a termék csomagolóanyagán feltüntetett jel azt jelenti, hogy az elektromos és elektronikus készüléket a háztartási hulladékok közé kidobni tilos. A terméket kijelölt hulladékgyűjtő helyen adja le újrahasznosításhoz. Az elhasználódott termék előírásszerű újrafeldolgozásával Ön is hozzájárul a környezetünk védelméhez. A hulladékok megfelelő újrahasznosítása fontos szerepet játszik a természeti erőforrások kímélésében. A termék hulladékgyűjtőbe való leadásáról, és az anyagok újrahasznosításáról további információkat a polgármesteri hivatalban, a hulladékgyűjtő helyen, vagy a termék eladási helyén kaphat.

08/05

A használati útmutatót a www.ecg-electro.eu honlapról töltheti le.

A szöveg és a műszaki paraméterek megváltoztatásának a joga fenntartva.
