LD 326001 - некатегоризовано ECG - Безкоштовний посібник користувача

Тип продукту	Настінне кріплення для телевізора з повним рухом
Бренд	ECG
Модель	LD 326001
Сумісні екрани	32" до 60"
Максимальна вага телевізора	30 кг (66 фунтів)
Сумісний стандарт VESA	VESA 400x400 мм
Мінімальна відстань від стіни	56 мм
Максимальна відстань від стіни	465 мм
Нахил вперед/назад	-2° до +12°
Типи встановлення	Бетонна стіна або дерев'яний каркас
Інструкції з безпеки	Встановлення вимагає двох осіб, перевірка несучої здатності стіни, тримайте дрібні деталі подалі від дітей
Вміст набору	Гвинти (M4, M5, M6, M8), прокладки, шайби, дюбелі, довгі болти, стінові пластини та кріплення для телевізора
Управління кабелями	Отвір для кабелів та кабельна стяжка в комплекті
Необхідні інструменти	Хрестова викрутка, розвідний ключ, дриль
Призначення	Тільки для домашнього використання
Обслуговування	Перевірка стійкості кожні 2 місяці
Утилізація	Переробка упаковки та продукту після закінчення терміну служби
Гарантія / Підтримка	Посібник доступний на www.ecg-electro.eu

Часті запитання - LD 326001 ECG

Які телевізори сумісні з кріпленням ECG LD 326001?

Це кріплення призначене для телевізорів від 32 до 60 дюймів зі стандартом VESA до 400x400 мм. Переконайтеся, що ваш телевізор важить менше 30 кг.

Чи включає кріплення всі необхідні гвинти?

Так, набір включає гвинти різних діаметрів (M4, M5, M6, M8) та довжин, а також прокладки та шайби для сумісності з більшістю телевізорів.

Чи можна встановити це кріплення на гіпсокартонну стіну?

Посібник рекомендує встановлення на бетонну стіну або дерев'яний каркас. Для гіпсокартону посиліть ділянку або зверніться до фахівця.

Яка максимальна вага, яку витримує це настінне кріплення?

Максимальна вага становить 30 кг (з кабелями). Ніколи не перевищуйте цю межу.

Як відрегулювати кут нахилу телевізора?

Послабте гвинти на пластині стінового кронштейна за допомогою хрестової викрутки та ключа, нахиліть телевізор між -2° та +12°, потім щільно затягніть, не докладаючи надмірних зусиль.

Чи дозволяє кріплення сховати кабелі?

Так, на стіновому кронштейні є отвір для прокладання та входить кабельна стяжка для організації проводів.

Які інструменти потрібні для встановлення?

Вам знадобляться хрестова викрутка, розвідний ключ, дриль (свердло 10,5 мм для бетону, 4,5 мм для дерева) та будівельний рівень.

Чи важко встановити кріплення?

Встановлення просте, якщо слідувати інструкціям. Для безпечного поводження з телевізором потрібні дві особи.

Як доглядати за настінним кріпленням?

Перевіряйте стійкість кріплення та кріплень кожні 2 місяці. Протирайте м'якою тканиною.

Що робити, якщо деталь відсутня або дефектна?

Зверніться до свого продавця перед встановленням. Не використовуйте дефектні деталі. Посібник доступний на www.ecg-electro.eu.

ПОСІБНИК КОРИСТУВАЧА LD 326001 ECG

РУХЛИВЕ НАСТИННЕ КРИПЛЕННЯ ДЛЯ LED ТЕЛЕВІЗОРУ ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

English

Deutsch

Čeština

Eesti keel

Hrvatski

Bosanski

Latviešu valoda

Lietuvių kalba

Magyar

Polski

Română

Slovenčina

Slovenščina

Srpski

Crnogorski

Ελληνικά

Українська мова

SAFETY INSTRUCTIONS

ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

Уважно прочитайте та зберігайте для подальшого використання!

Для вірного встановлення настінного кріплення зверніться до кваліфікованих професіоналів. Перед встановленням настінного кріплення перевірте зміст набору та зверніться до продавця, якщо деякі компоненти відсутні або пошкоджені. Не використовуйте пошкоджені компоненти!! Використовуйте настінне кріплення виключно за призначенням, зазначеним виробником. Перед встановленням переконайтеся, що стіна може витримати (особливо у відношенні ваги) настінне кріплення. Також переконайтеся, що позаду місця встановлення не проходять ліній живлення, водопроводу та газу. Дотримуйтесь вказаної відстані між телевізором та стіною (в залежності від моделі телевізора). Встановлюйте настінне кріплення у безпечному місці, яке не представляє собою ризик для людей. Після встановлення настінного кріплення та телевізору переконайтеся, що стабільність та безпека є достатніми. Таку перевірку необхідно проводити регулярно кожні 2 місяці.

Обладнання призначено для встановлення на дерев'яні балки або тверді бетонні стіни. Перед встановленням переконайтеся, що поверхня збірки має відповідну вантажопідйомність, здатну витримати загальну вагу телевізору та кріплення. Ніколи не перевищуйте максимальну вантажопідйомність тримача 30 кг разом з кабелями.

Цей прилад призначено виключно для домашнього використання. Використання приладу на вулиці може призвести до відмови приладу або отримання травми.

Виробник не несе відповідальності за пошкодження обладнання та отримання травм, викликаних невірною установкою настінного кріплення.

1. Перед встановленням прочитайте інструкції та переконайтеся, що ви зрозуміли їх. Якщо ви не впевнені щодо будь-якої частини процесу встановлення, зверніться до професіоналів для отримання допомоги.

2. Стіна або поверхня, на яку встановлюється кріплення, має витримувати всю вагу настінного кріплення та телевізору. У іншому випадку потрібне укріплення.

3. Встановлення має проводитися щонайменше двома особами та за допомогою механічних механізмів фіксації та відповідних інструментів. У іншому випадку це може призвести до пошкодження або отримання серйозних або летальних травм.
4. Дотримуйтесь всіх інструкції та рекомендацій щодо відповідної вентиляції та вибору місця для встановлення телевізору. Більш детальну інформацію див. у керівництві користувача телевізора.
5. Цей прилад містить маленькі предмети, які у разі вдихання або проковтування можуть призвести до задухи. Тримайте такі предмети подалі від дітей!

ОПИС

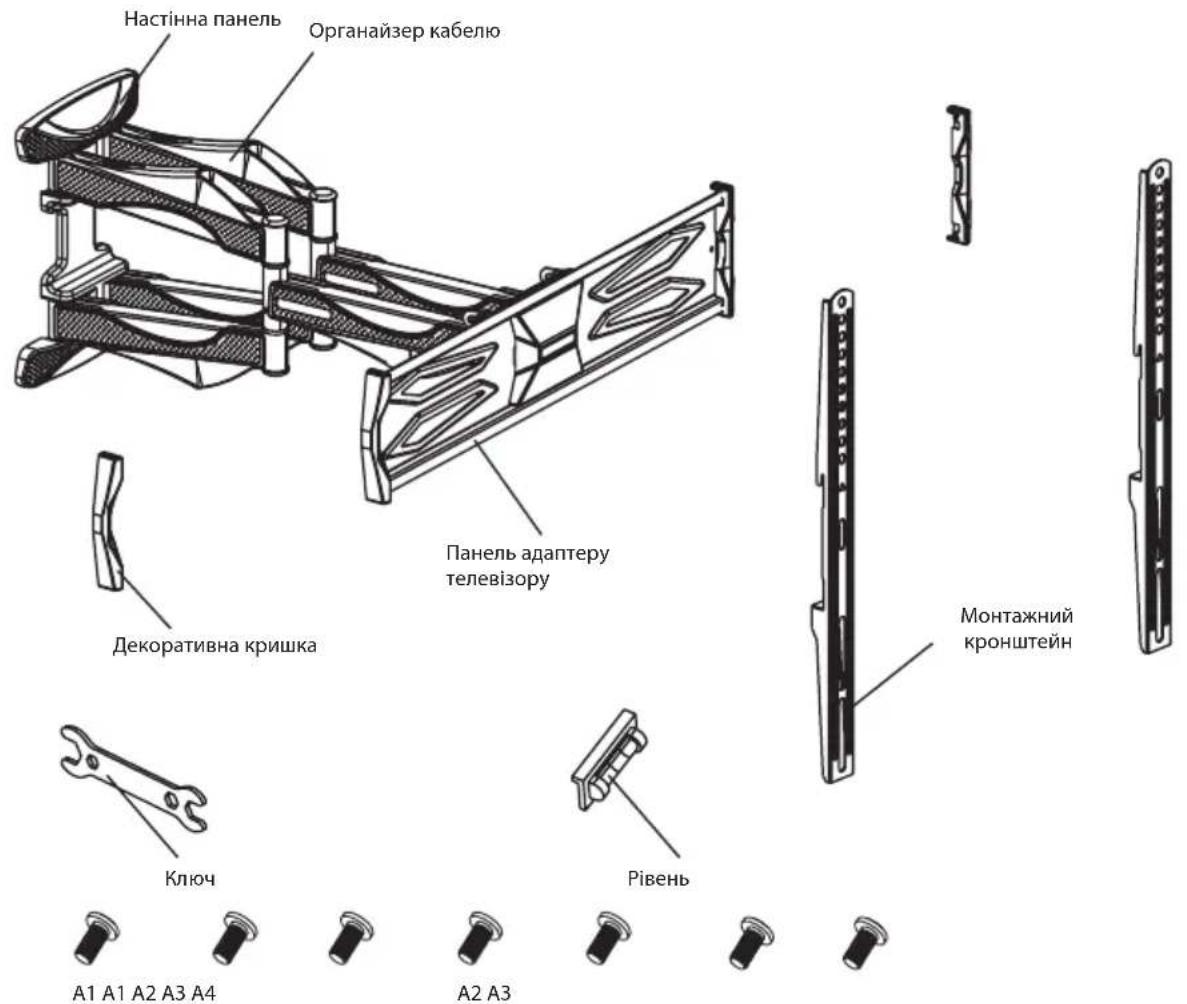

Набір для збірки

A4 A5 A6

B2 B3B1

Ідентифікація Одиниці Опис
A1	4 Болт	M4 × 12 мм
	4 Болт	M4 × 25 мм
A2	4 Болт	M5 × 12 мм
	4 Болт	M5 × 25 мм
A3	4 Болт	M6 × 12 мм
	4 Болт	M6 × 25 мм
A4	4 Болт	M8 × 16 мм
	4 Болт	M8 × 25 мм
A5 4 Прокладка
A6 4 Шайба для короткого болту
B1 4 Довгий болт
B2 4 Стержень
B3 4 Шайба для довгого болту

ЗБІРКА

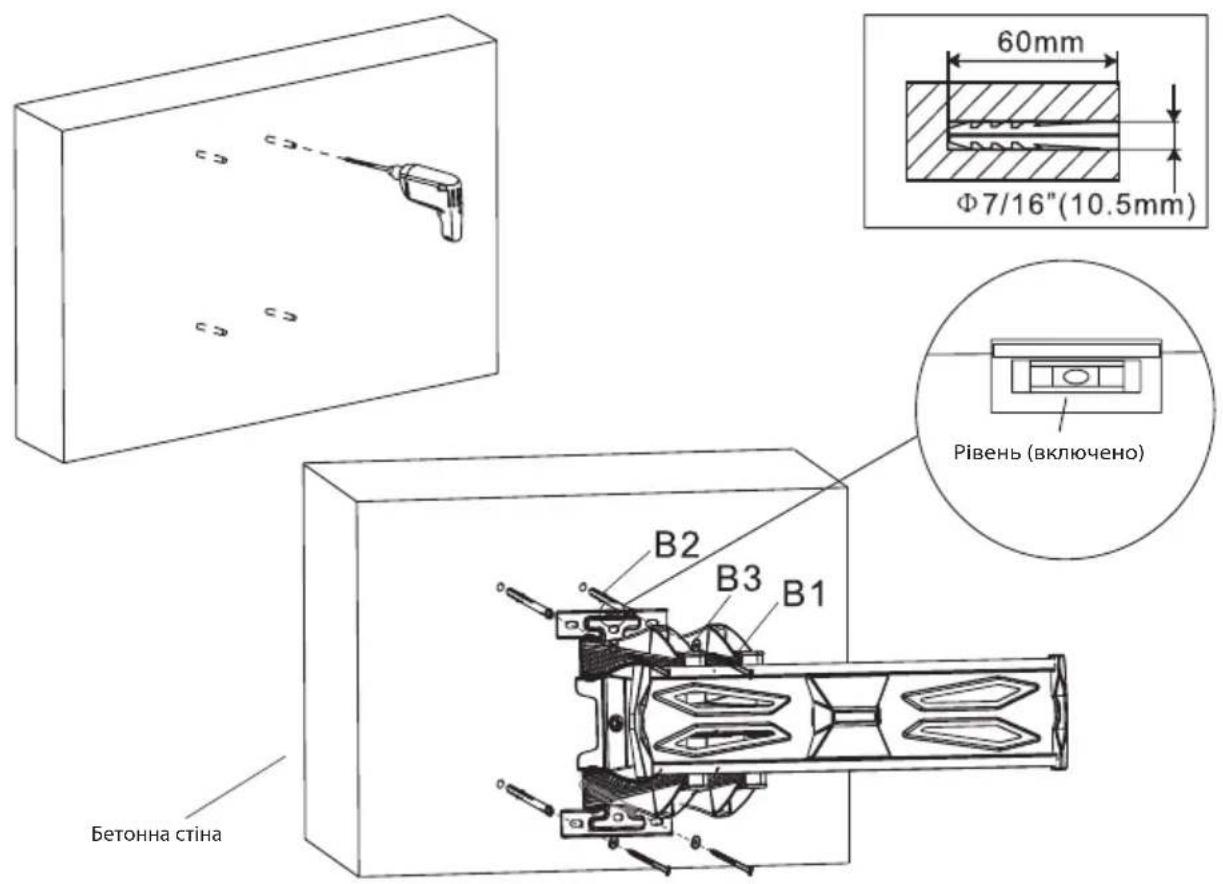

1А – Збірка для бетонної стіни

На стіну прикладіть настінну панель, вирівняйте її положення та використовуйте у якості шаблону, щоб відмітити чотири отвори. Просверліть чотири отвори діаметром 10,5 мм та глибиною 60 мм. У отвори вставте чотири стержні (В2) та зафіксуйте настінну панель на стіні за допомогою довгих гвинтів (В1) та шайб (В3). Обережно затягніть болти, але не занадто.

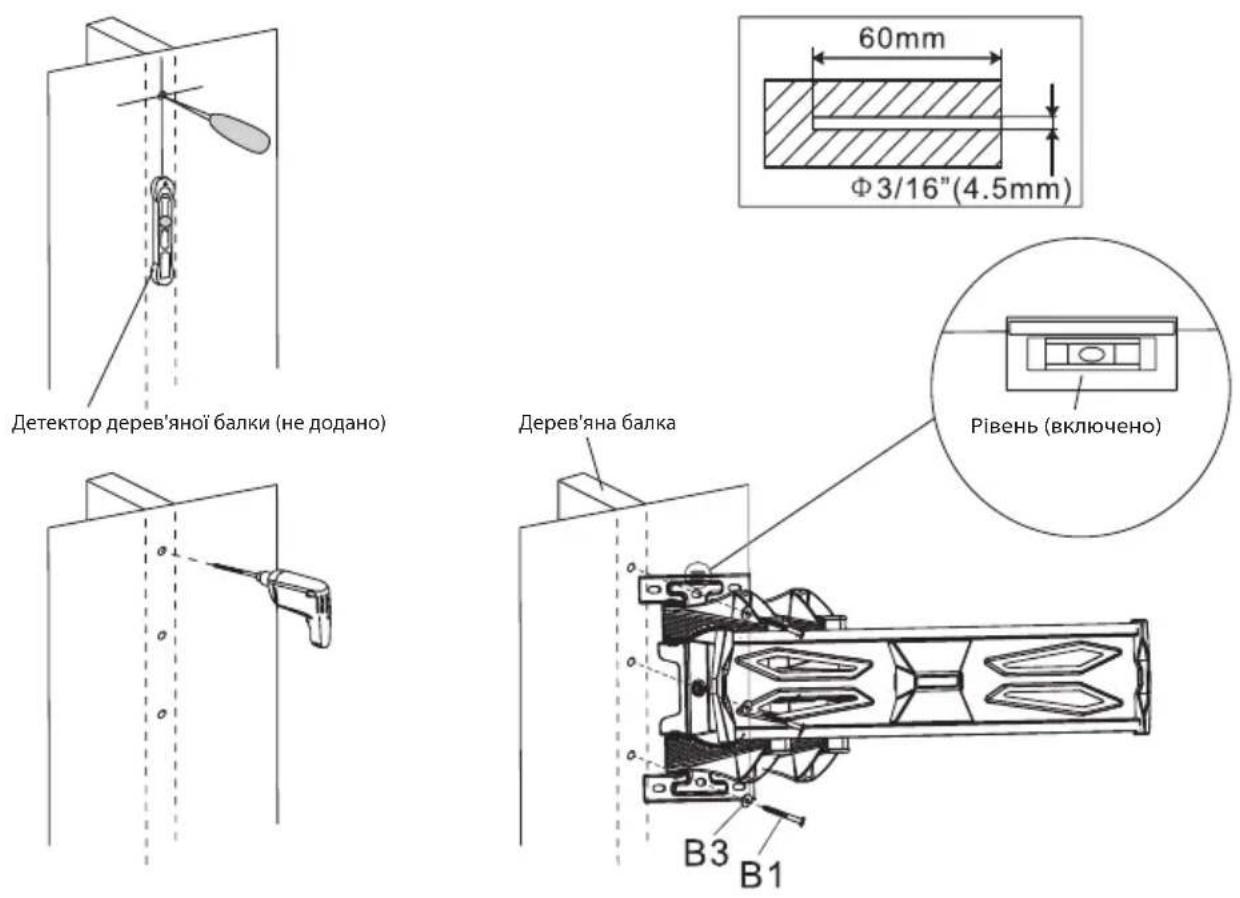

1В – Збірка для дерев'яної балки

У якості шаблону використовуйте дерев'яну панель. Переконайтеся, що вона рівна, відмітьте чотири монтажні отвори у дерев'яній балці. Просверліть чотири отвори діаметром 4,5 мм та глибиною 60 мм. Розташуйте дерев'яну панель горизонтально та зафіксуйте на стіні за допомогою чотирьох довгих болтів (В1) та шайб (В3). Обережно затягніть болти, але не занадто.

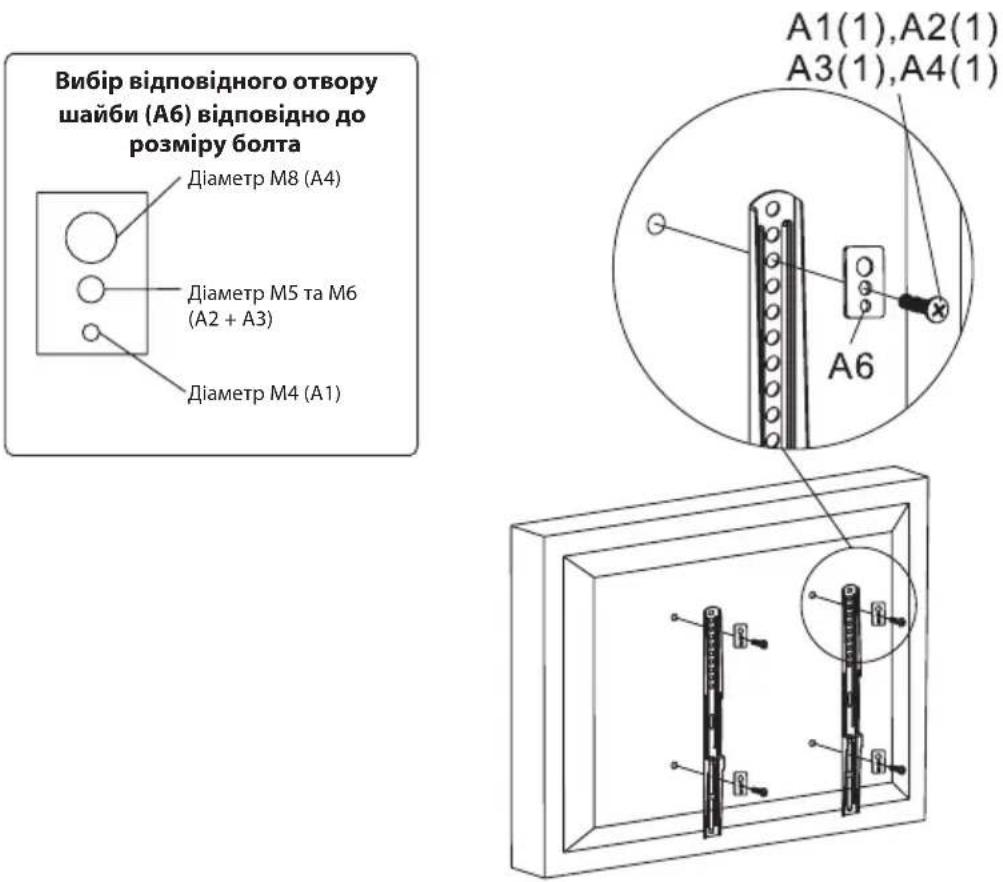

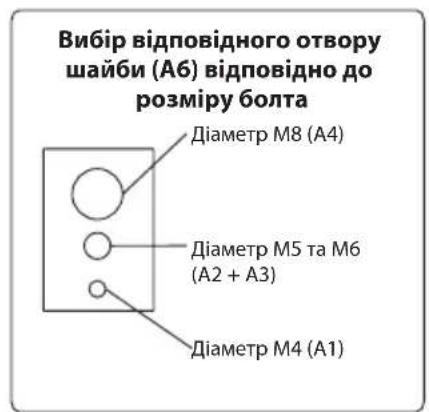

2A – Встановлення кронштейнів на телевізор з пласкою задньою стінкою

Перевірте, як монтажні отвори розташовані на задній стінці вашого телевізору. Оберіть болти, які відповідають вашому телевізору. Зафіксуйте обидві монтажні кронштейни на телевізорі за допомогою двох гвинтів (A1–A4, довжина 12 мм) та шайби (A6). Обережно затягніть болти, але не занадто.

Попередження: Якщо отвори на задній стінці вашого телевізору занадто малі та жоден з наданих у комплекті гвинтів не підходить для них, використовуйте відповідні гвинти за вашим вибором.

2В – Встановлення кронштейнів на телевізор з закругленою задньою стінкою

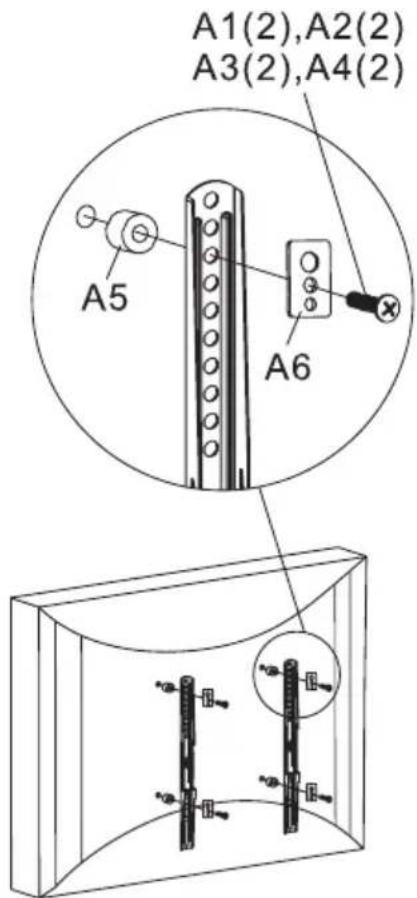

Перевірте, як монтажні отвори розташовані на задній стінці вашого телевізору. Оберіть болти, які відповідають вашому телевізору. Зафіксуйте обидві монтажні кронштейни на телевізорі за допомогою двох гвинтів (А1–А4, довжина 25 мм), прокладки (А5) та шайби (А6). Обережно затягніть болти, але не занадто.

Попередження: Якщо отвори на задній стінці вашого телевізору занадто малі та жоден з наданих у комплекті гвинтів не підходить для них, використовуйте відповідні гвинти за вашим вибором.

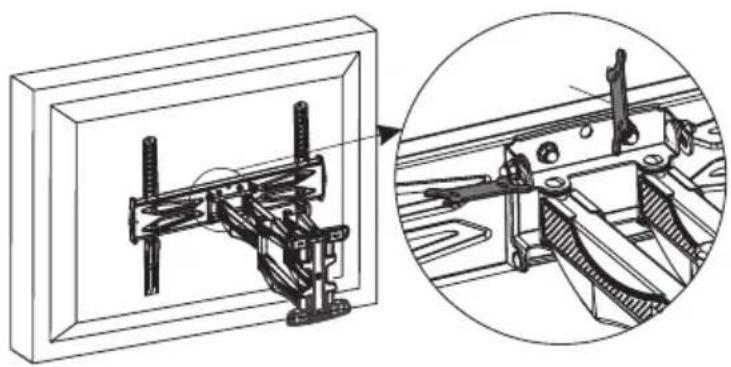

3 – Встановлення кронштейнів на дерев'яну панель

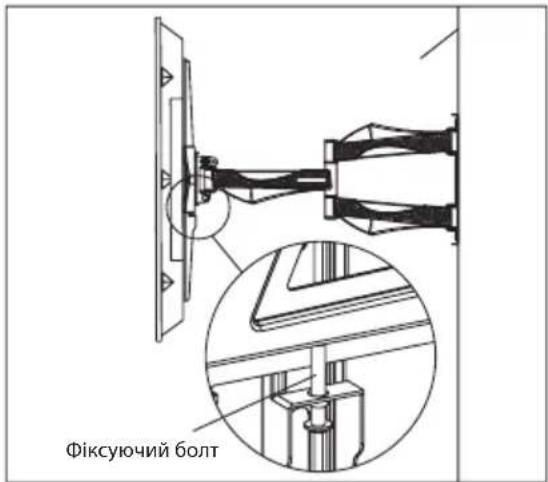

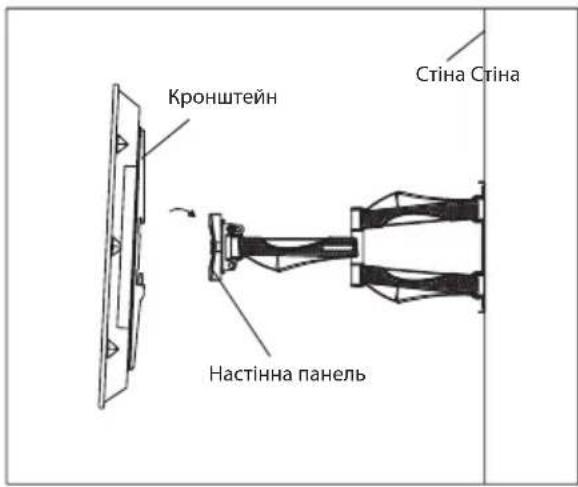

Встановіть кронштейни на настінний кронштейн так, щоб фланці адаптеру були розташовані у рейках настінної панелі. Затягніть фіксуючий болт на рейках на кожному кронштейні. Обережно затягніть болт, але не занадто.

4 – Кріплення кабелю, регулюванні кута нахилу та затягування

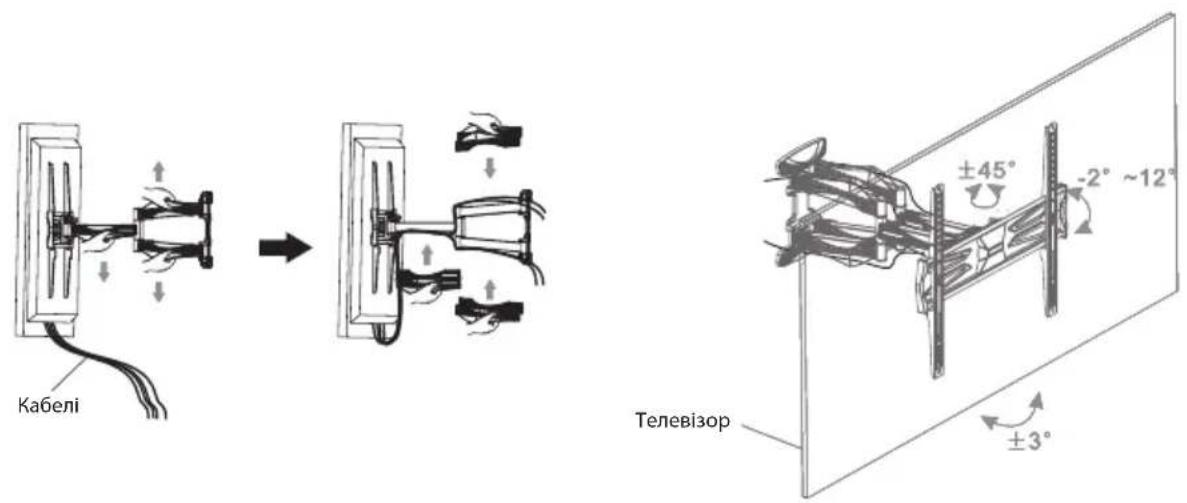

Ви можете вставити кабель через отвір для кабелю на настінному кронштейні кріплення. Після протягування кабелю через отвір, встановіть закритий органайзер кабелю.

Послабте гвинти на настінному кронштейні для регулювання кута нахилу телевізору як показано нижче. Для послаблення та затягування гвинтів використовуйте викрутку та гайковий ключ Phillips. Після регулювання необхідного кута знову обережно затягніть гвинти, але без зайвої сили.

ТЕХНІЧНІ СПЕЦИФІКАЦІЇ

Розмір панелі: від 32" до 60"

Максимальна вага телевізора: 30 мг

Сумісність: VESA 400×400

Нахил вперед/назад: від -2° до +12°

Відстань від стіни: 56-465 мм

ВИКОРИСТАННЯ ТА УТИЛІЗАЦІЯ ВІДХОДІВ

Пакувальний папір та гофрований картон - до смітника. Пакувальна фольга, ПЕ коробки, пластикові елементи - до контейнерів для переробки пластику.

УТИЛИЗАЦІЯ ПРОДУКТИВ ПІСЛЯ ЗАВЕРШЕННЯ СТРОКУ ЕКСПЛУАТАЦІЇ

Представлений символ на продукті або упаковці означає, що продукт не повинен викидатися до побутового сміття. Продукт необхідно віднести до спеціального місця для переробки. Вірна переробка продукту попереджує негативний вплив на здоров'я людей та екологію. Переробка вносить свій вклад до збереження природних ресурсів. Для отримання більш детальної інформації про переробку цього продукту зверніться до місцевих органів, організацій з переробки побутових відходів або до магазину, де ви придбали продукт.

08/05

Керівництво користувача доступне у інтернеті за адресою www.ecg-electro.eu. Текст та технічні параметри можуть бути змінені.

www.ecg-electro.eu
