ПОСІБНИК КОРИСТУВАЧА LD 174202 ECG

НАСТИННЕ КРИПЛЕННЯ ДЛЯ LED ТЕЛЕВІЗОРА З ШАРНІРАМИ ТА МОЖЛИВІСТЮ НАХИЛУ ІНСТРУКЦІЯ З ЕКСПЛУАТАЦІЇ

English

Deutsch

Čeština

Eesti keel

Hrvatski

Bosanski

Latviešu valoda

Lietuvių kalba

Magyar

Polski

Română

Slovenčina

Slovenščina

Srpski

Crnogorski

Ελληνικά

Українська мова

SAFETY INSTRUCTIONS

ІНСТРУКЦІЇ З ТЕХНІКИ БЕЗПЕКИ

Уважно прочитайте та зберігайте для подальшого використання!

Для вірного встановлення настінного кріплення зверніться до кваліфікованих професіоналів. Перед встановленням настінного кріплення перевірте зміст набору та зверніться до продавця, якщо деякі компоненти відсутні або пошкоджені. Не використовуйте пошкоджені компоненти!! Використовуйте настінне кріплення виключно за призначенням, зазначеним виробником. Перед встановленням переконайтеся, що стіна може витримати (особливо у відношенні ваги) настінне кріплення. Також переконайтеся, що позаду місця встановлення не проходять ліній живлення, водопроводу та газу. Дотримуйтесь вказаної відстані між телевізором та стіною (в залежності від моделі телевізора). Встановлюйте настінне кріплення у безпечному місці, яке не представляє собою ризик для людей. Після встановлення настінного кріплення та телевізору переконайтеся, що стабільність та безпека є достатніми. Таку перевірку необхідно проводити регулярно кожні 2 місяці.

Обладнання призначено для встановлення на дерев'яні балки або тверді бетонні стіни. Перед встановленням переконайтеся, що поверхня збірки має відповідну вантажопідйомність, здатну витримати загальну вагу телевізору та кріплення. Ніколи не перевищуйте максимальну вантажопідйомність тримача 25 кг разом з кабелями.

Цей прилад призначено виключно для домашнього використання. Використання приладу на вулиці може призвести до відмови приладу або отримання травми.

Виробник не несе відповідальності за пошкодження обладнання та отримання травм, викликаних невірною установкою настінного кріплення.

1. Перед встановленням прочитайте інструкції та переконайтеся, що ви зрозуміли їх. Якщо ви не впевнені щодо будь-якої частини процесу встановлення, зверніться до професіоналів для отримання допомоги.

2. Стіна або поверхня, на яку встановлюється кріплення, має витримувати всю вагу настінного кріплення та телевізору. У іншому випадку потрібне укріплення.

3. Встановлення має проводитися щонайменше двома особами та за допомогою механічних механізмів фіксації та відповідних інструментів. У іншому випадку це може призвести до пошкодження або отримання серйозних або летальних травм.
4. Дотримуйтесь всіх інструкції та рекомендацій щодо відповідної вентиляції та вибору місця для встановлення телевізору. Більш детальну інформацію див. у керівництві користувача телевізора.
5. Цей прилад містить маленькі предмети, які у разі вдихання або проковтування можуть призвести до задухи. Тримайте такі предмети подалі від дітей!

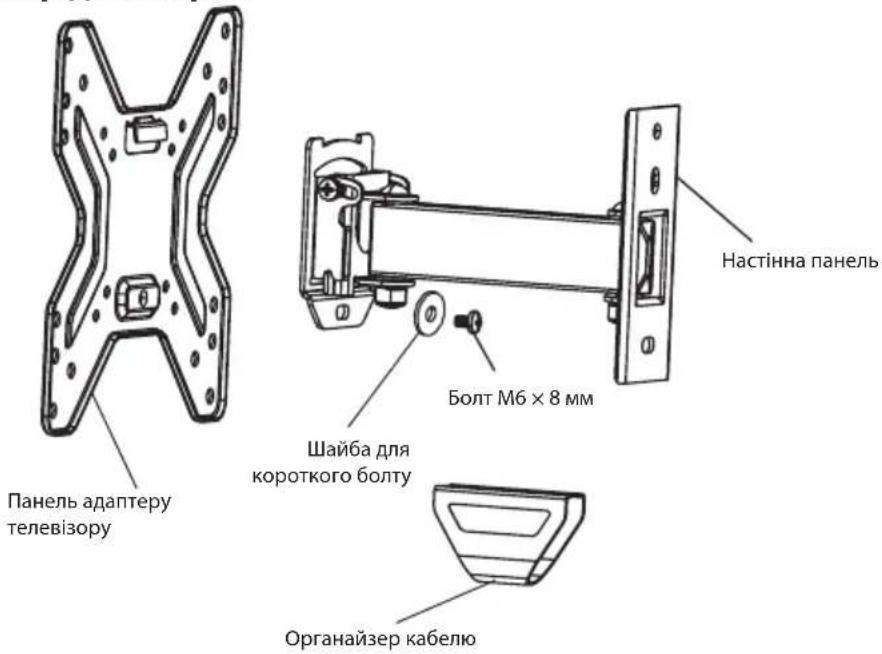

ОПИС

Набір для збірки

A1 A2 A3 A4 A5 A6

B1 B2 B3

C1

Ідентифікація Одиниці Опис
A1 4 Болт M4 × 20 мм
A2 4 Болт M5 × 20 мм
A3 4 Болт M6 × 20 мм
A4 4 Болт M8 × 20 мм
A5 4 Прокладка
A6 4 Шайба для болтів
B1 3 Довгий болт
B2 3 Стержень
B3 3 Шайба для довгого болту
C1 1 Магнітний рівень

ЗБІРКА

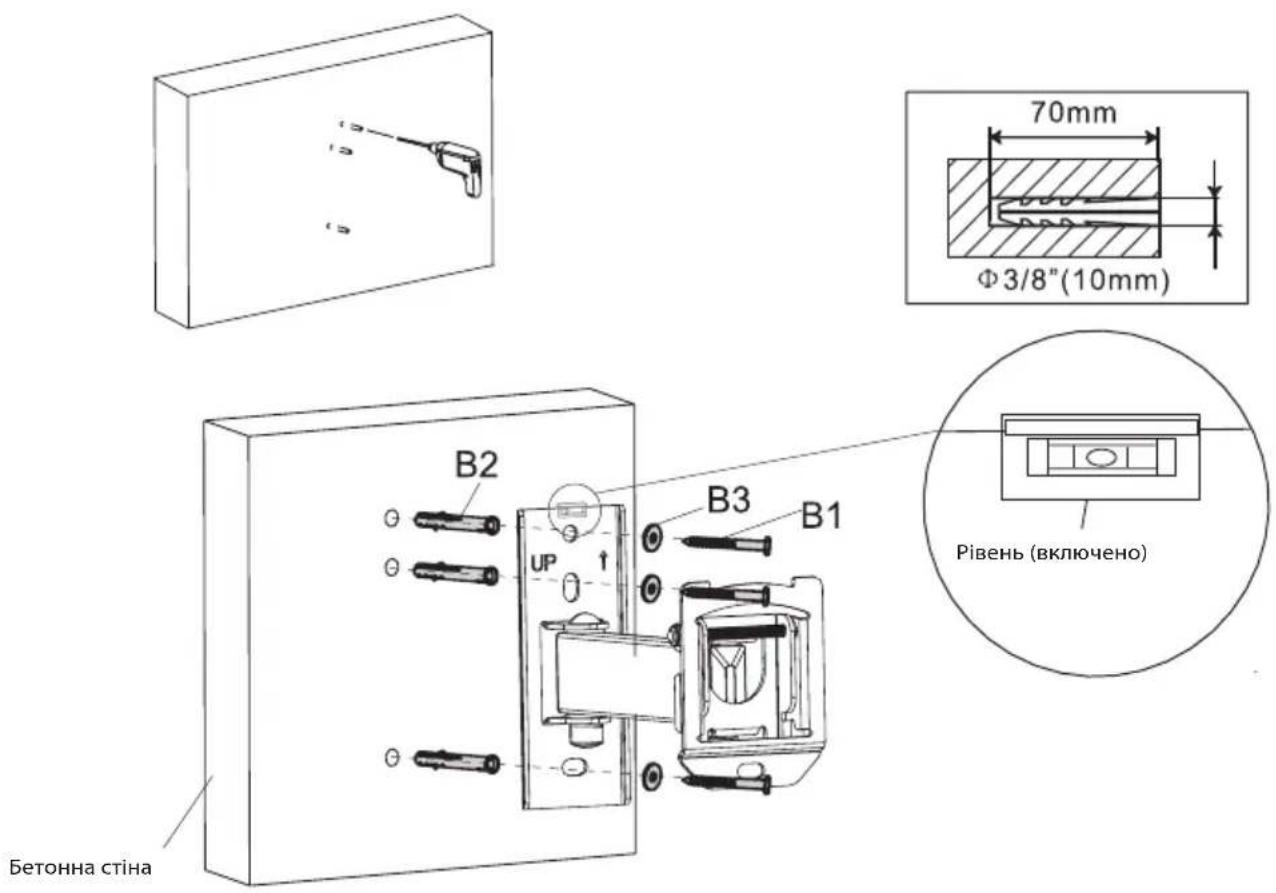

1А – Збірка для бетонної стіни

На стіну прикладіть настінну панель, вирівняйте її положення та використовуйте у якості шаблону, щоб відмітити три отвори. Просверліть три отвори діаметром 10 мм та глибиною 70 мм. У отвори вставте три стержні (В2) та зафіксуйте настінну панель на стіні за допомогою довгих гвинтів (В1) та шайб (В3). Обережно затягніть болти, але не занадто.

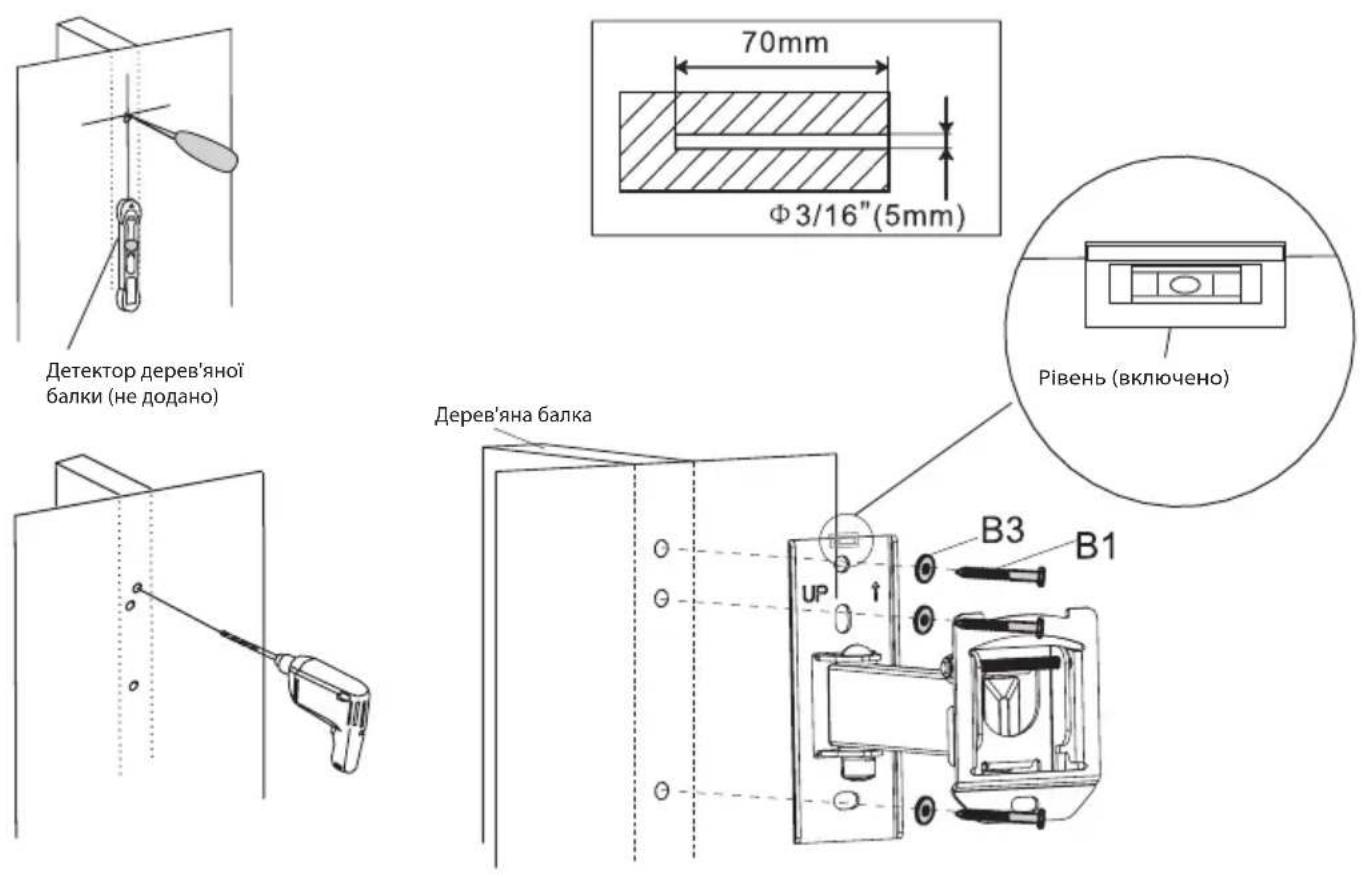

1В – Збірка для дерев'яної балки

У якості шаблону використовуйте дерев'яну панель. Переконайтеся, що вона рівна, відмітьте три монтажні отвори у дерев'яній балці. Просверліть три отвори діаметром 5 мм та глибиною 70 мм. Розташуйте дерев'яну панель горизонтально та зафіксуйте на стіні за допомогою трьох довгих болтів (В1) та шайб (В3). Обережно затягніть болти, але не занадто.

2A – Встановлення панелі адаптеру телевізору на телевізор з пласкою задньою стінкою

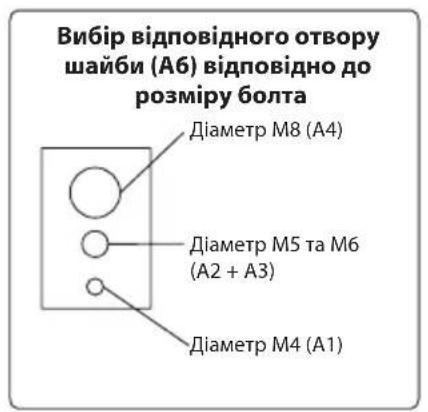

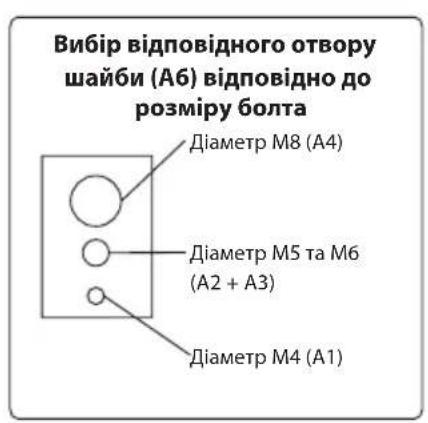

Перевірте, як монтажні отвори розташовані на задній стінці вашого телевізору. Оберіть болти, які відповідають вашому телевізору. Зніміть пластину адаптеру телевізору з настінної панелі та прикріпіть до телевізору за допомогою чотирьох гвинтів (A1-A4), прокладок (A5) та шайб (A6). Обережно затягніть болти, але не занадто.

Попередження: Якщо отвори на задній стінці вашого телевізору занадто малі та жоден з наданих у комплекті гвинтів не підходить для них, використовуйте відповідні гвинти за вашим вибором.

2В – Встановлення панелі адаптеру телевізору на телевізор з закругленою задньою стінкою

Перевірте, як монтажні отвори розташовані на задній стінці вашого телевізору. Оберіть болти, які відповідають вашому телевізору. Зніміть пластину адаптеру телевізору з настінної панелі та прикріпіть до телевізору за допомогою чотирьох гвинтів (A1-A4), прокладок (A5) та шайб (A6). Обережно затягніть болти, але не занадто.

Попередження: Якщо отвори на задній стінці вашого телевізору занадто малі та жоден з наданих у комплекті гвинтів не підходить для них, використовуйте відповідні гвинти за вашим вибором.

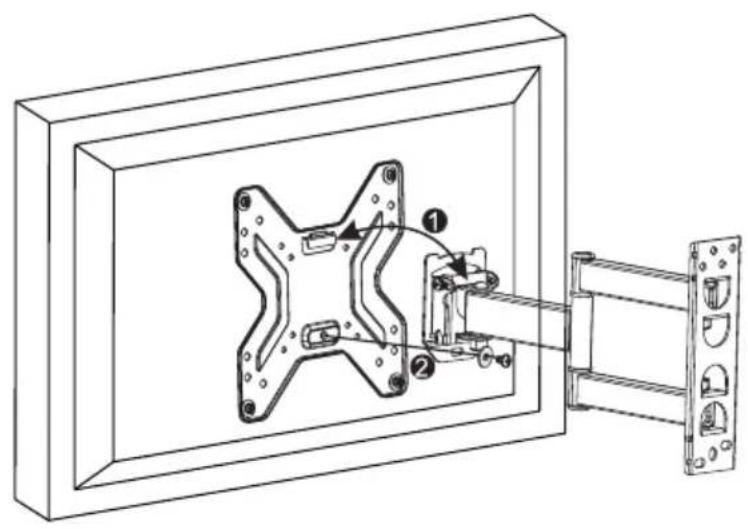

3 – Встановлення панелі адаптеру на дерев'яну панель

Встановіть панель адаптеру на настінний кронштейн так, щоб фланці адаптеру були розташовані у рейках настінної панелі. Затягніть болт М6 на рейках настінної панелі. Обережно затягніть болт, але не занадто.

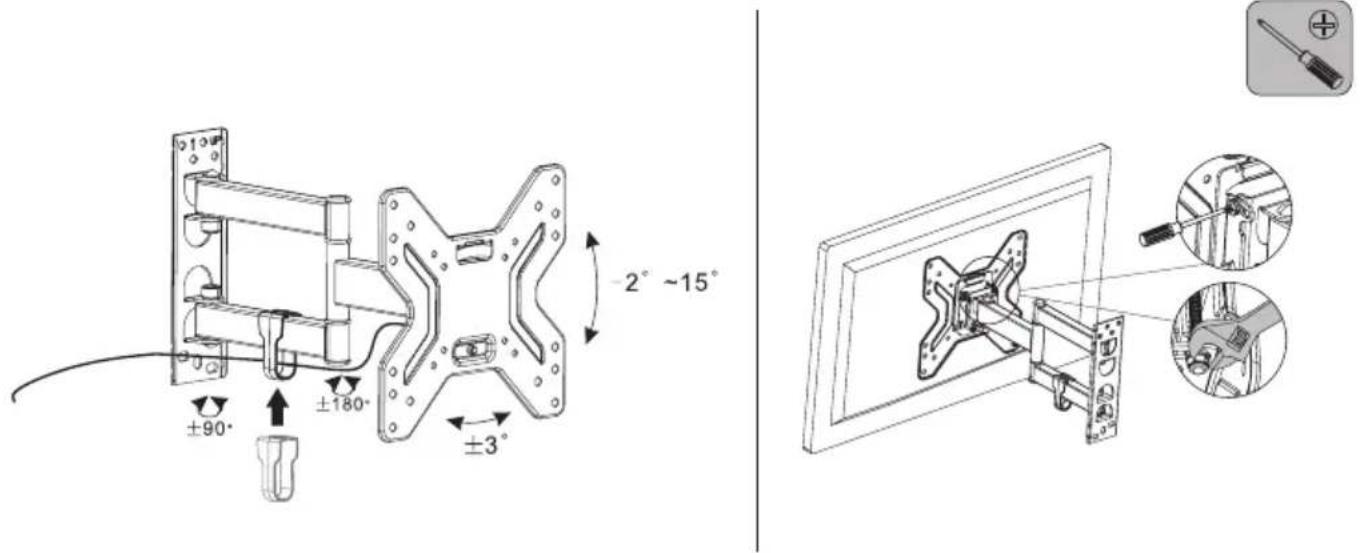

4 – Кріплення кабелю, регулюванні кута нахилу та затягування

Ви можете вставити кабель через отвір для кабелю на настінному кронштейні кріплення. Після протягування кабелю через отвір, встановіть закритий органайзер кабелю.

Послабте гвинти на настінному кронштейні для регулювання кута нахилу телевізору як показано нижче. Для послаблення та затягування гвинтів використовуйте викрутку та гайковий ключ Phillips. Після регулювання необхідного кута знову обережно затягніть гвинти, але без зайвої сили.

ТЕХНІЧНІ СПЕЦИФІКАЦІЇ

Розмір панелі: від 17" до 42"

Максимальна вага телевізора: 25 кг

Сумісність: VESA 200×200

Нахил вперед/назад: від -2° до +15°

Обертання вертикальної вісі: 2 рівні, ±90° та ±90°

Відстань від стіни: 56-194 мм

ВИКОРИСТАННЯ ТА УТИЛІЗАЦІЯ ВІДХОДІВ

Пакувальний папір та гофрований картон - до смітника. Пакувальна фольга, ПЕ коробки, пластикові елементи - до контейнерів для переробки пластику.

УТИЛИЗАЦІЯ ПРОДУКТИВ ПІСЛЯ ЗАВЕРШЕННЯ СТРОКУ ЕКСПЛУАТАЦІЇ

Представлений символ на продукті або упаковці означає, що продукт не повинен викидатися до побутового сміття. Продукт необхідно віднести до спеціального місця для переробки. Вірна переробка продукту попереджує негативний вплив на здоров'я людей та екологію. Переробка вносить свій вклад до збереження природних ресурсів. Для отримання більш детальної інформації про переробку цього продукту зверніться до місцевих органів, організацій з переробки побутових відходів або до магазину, де ви придбали продукт.

08/05

Керівництво користувача доступне у інтернеті за адресою www.ecg-electro.eu.

Текст та технічні параметри можуть бути змінені.

www.ecg-electro.eu
