INSTRUKCJA OBSŁUGI LD 174202 ECG

Należy uważnie przeczytać i zachować do wglądu!

W celu prawidłowego montażu uchwytu ściennego należy skontaktować się z wykwalifikowanym specjalistą. Przed montażem uchwytu ściennego należy skontrolować zawartość zestawu montażowego, a w wypadku stwierdzenia braku lub uszkodzonych elementów, należy skontaktować się ze sprzedawcą. Nie należy używać uszkodzonych elementów!! Uchwytu ściennego należy używać wyłącznie zgodnie z przeznaczeniem określonym przez producenta. Przed montażem należy sprawdzić, czy ściana posiada odpowiednie parametry (przede wszystkim pod kątem nośności). Należy także sprawdzić, czy w ścianie w miejscu zamierzonego montażu nie znajduje się instalacja elektryczna, wodociąg, rura gazowa itp. Należy przestrzegać zalecaną bezpieczną odległość telewizora od ściany (w zależności od modelu telewizora). Uchwyt ścienny należy zamontować w bezpiecznym miejscu, w którym nie stanowi zagrożenia dla życia i zdrowia. Po montażu uchwytu ściennego oraz telewizora należy sprawdzić stabilność i bezpieczeństwo. Kontrolę należy powtarzać w regularnych odstępach czasu co 2 miesiące.

Urządzenie przeznaczone jest do montażu na słupkach drewnianych i ścianach betonowych. Przed montażem należy się upewnić, czy powierzchnia montażowa posiada odpowiednią nośność (czy uniesie łączny ciężar telewizora i uchwytu). Nigdy nie przekraczaj maksymalnej nośności uchwytu (25 kg łącznie z kabłami).

Produkt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń. Użytkowanie produktu na zewnątrz może spowodować uszkodzenia produktu lub obrażenia ciała.

Producent nie ponosi odpowiedzialności za uszkodzenia sprzętu i obrażenia spowodowane przez niewłaściwy montaż uchwytu ściennego.

1. Przed montażem należy uważnie przeczytać wszystkie instrukcje i upewnić się, że zostały dobrze zrozumiane. W wypadku braku pewności odnośnie dowolnej części procesu instalacji należy poprosić o pomoc profesjonalnego technika.

2. Ściana lub powierzchnia, na której będzie montowany uchwyt, musi posiadać wystarczającą nośność (musi utrzymać masę uchwytu i telewizora). W przeciwnym razie konieczne jest wzmocnienie.

3. Montaż wymaga współpracy przynajmniej dwóch osób oraz zastosowania zabezpieczenia mechanicznego i odpowiednich narzędzi. W przeciwnym razie może dojść do uszkodzenia mienia, poważnych obrażeń lub śmierci.
4. Należy przestrzegać wszystkich instrukcji i zaleceń dotyczących odpowiedniej wentylacji oraz wyboru odpowiedniego miejsca do montażu telewizora. Więcej informacji znajduje się w instrukcji obsługi telewizora.
5. Produkt zawiera małe części, które stwarzają ryzyko zadławienia w wypadku wdychania lub połknięcia. Elementy te należy przechowywać w miejscu niedostępnym dla dzieci!

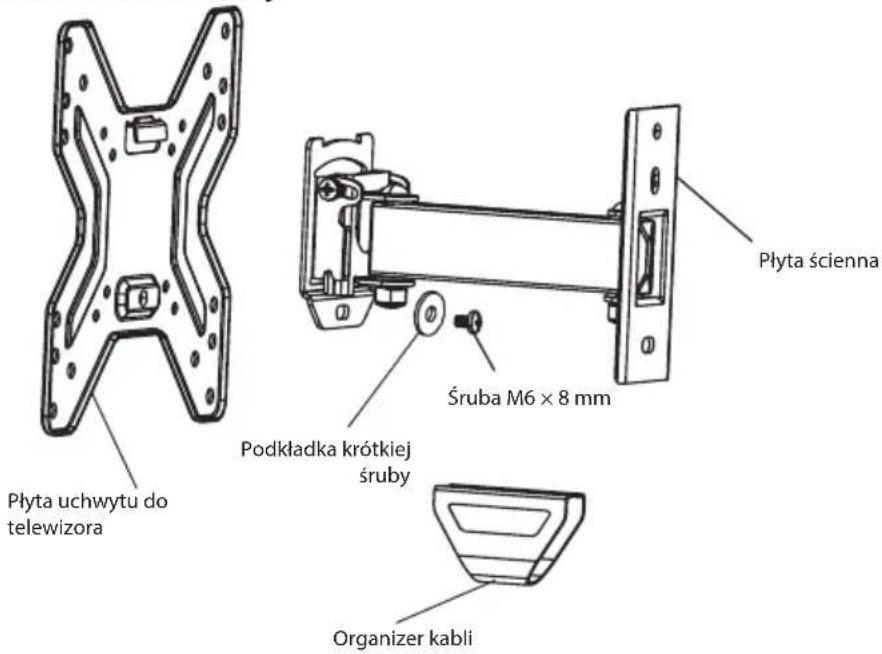

OPIS

Zestaw montażowy

A1 A2 A3 A4 A5 A6

B1 B2 B3

C1

Oznaczenie Szt. Opis
A1 4 Śruba M4 × 20	mm
A2 4 Śruba M5 × 20	mm
A3 4 Śruba M6 × 20	mm
A4 4 Śruba M8 × 20	mm
A5 4 Wkładka dystansowa
A6 4 Podkładka śrubowa
B1 3 Długa śruba
B2 3 Kołek rozporowy
B3 3 Podkładka długiej śruby
C1 1 Poziomica magnetyczna

MONTAŻ

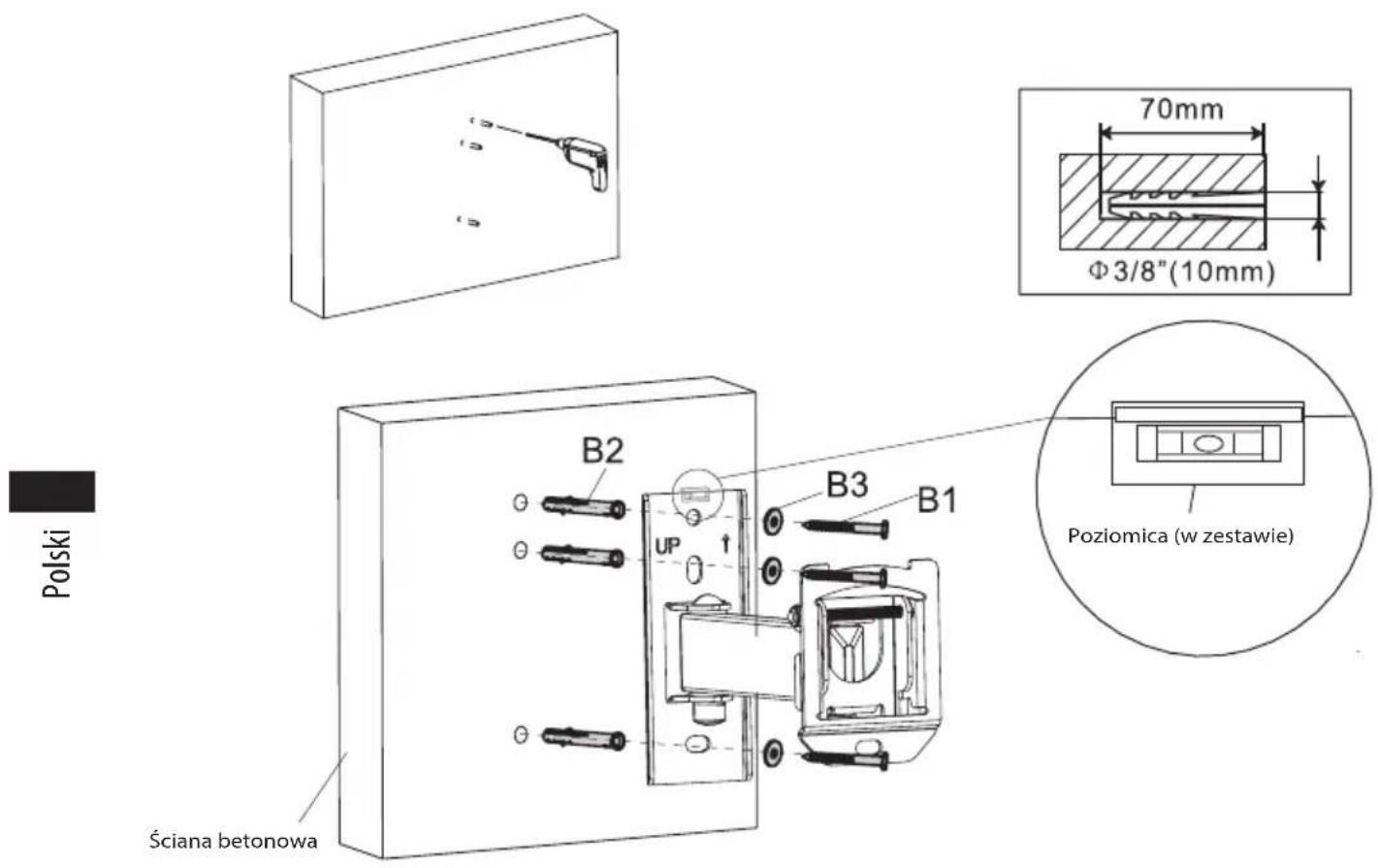

1A – Montaż na ścianie betonowej

Przyłoż płytę ścienną do ściany, umieść w pozycji poziomej i użyj jako szablonu do wyznaczenia trzech otworów. Wywierć trzy otwory o średnicy 10 mm i głębokości 70 mm. Do otworów wsuń trzy kołki rozporowe (B2), następnie użyj długich śrub (B1) z podkładkami (B3), aby przymocować płytę ścienną do ściany. Dokręć śruby, ale nie stosuj zbytniej siły.

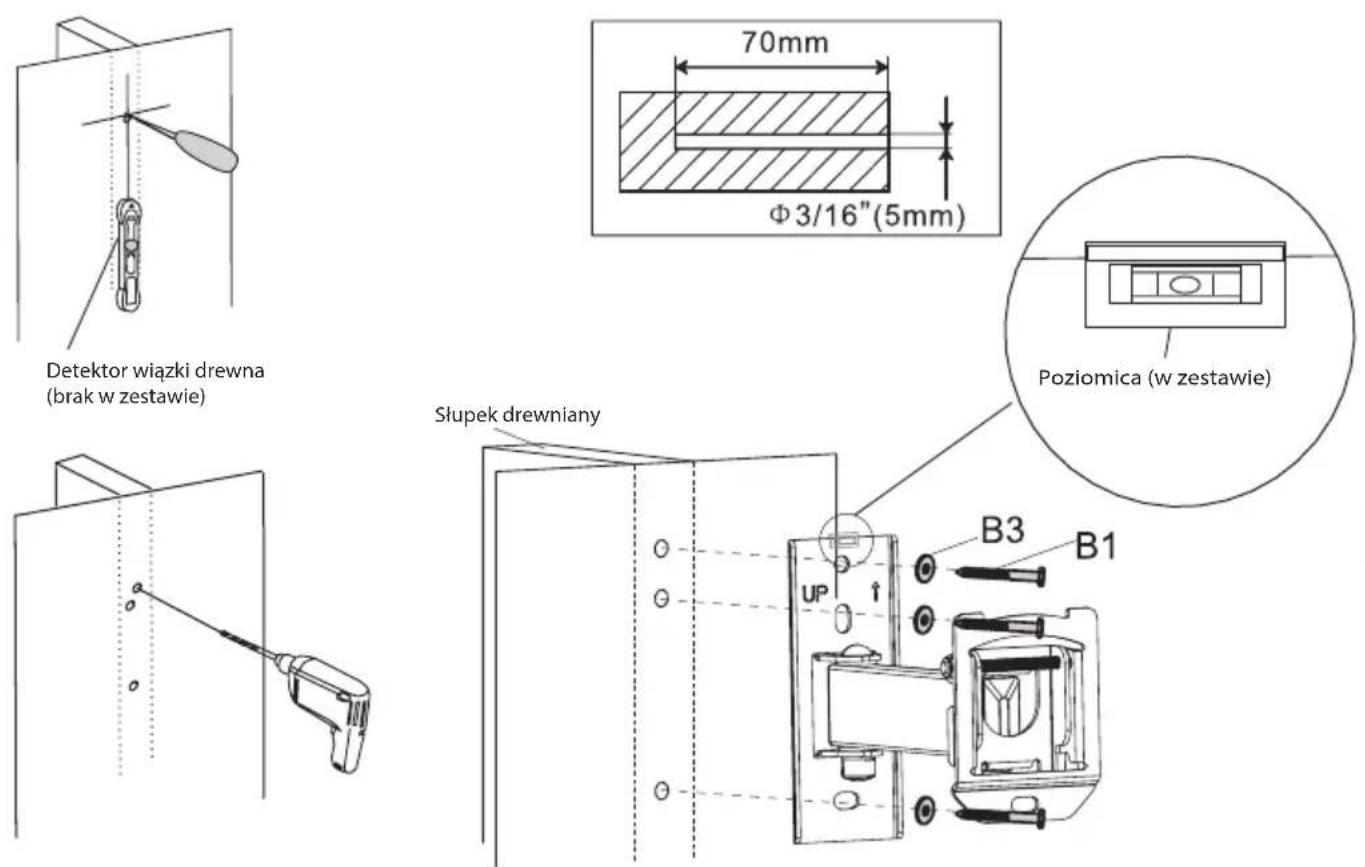

1B – Montaż na słupku drewnianym

Użyj płytę ścienną jako szablon. Upewnij się, że jest w pozycji poziomej, a na słupku drewnianym wyznacz otwory montażowe. Wywierć trzy otwory o średnicy 5 mm i głębokości 70 mm. Przyłoż poziomo płytę ścienną i przymocuj ją do ściany za pomocą trzech długich śrub (B1) i podkładek (B3). Dokręć śruby, ale nie stosuj zbytniej siły.

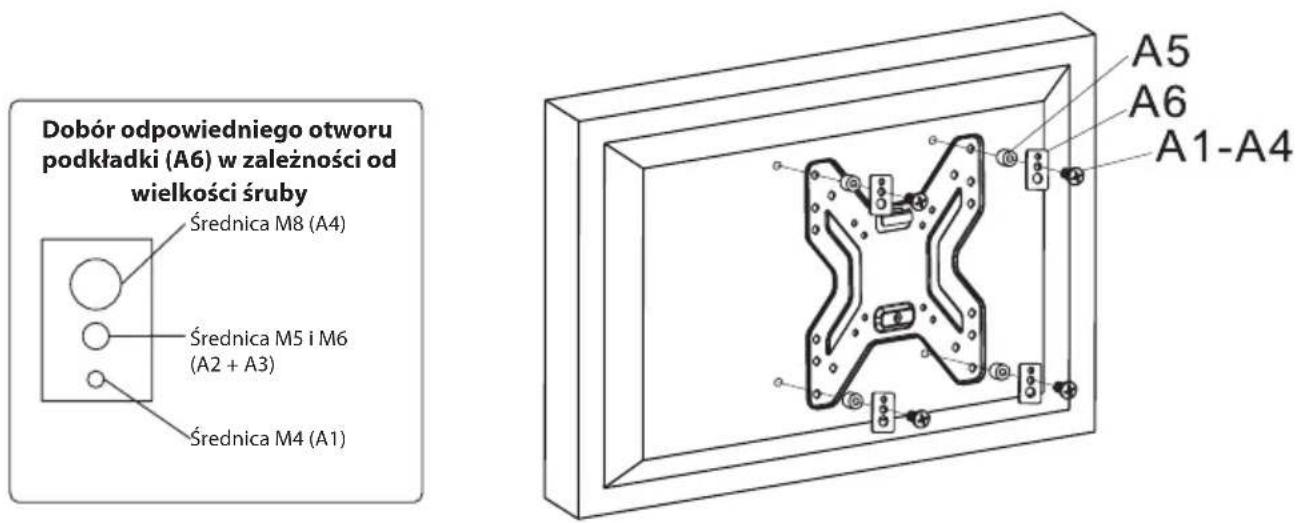

2A – Przymocowanie płyty uchwytu do telewizora z płaskim tyłem

Sprawdź, w jaki sposób są rozmieszczone otwory montażowe na tylnej stronie telewizora. Wybierz odpowiednie śruby do telewizora. Wyjmij płytę uchwytu do telewizora z płyty ściennej i przymocuj ją do telewizora czterema śrubami (A1–A4), przekładki (A5) i podkładki (A6). Dokręć śruby, ale nie stosuj zbytniej siły.

Ostrzeżenie: Jeżeli otwory z tyłu telewizora są zbyt płytkie i żadna z dołączonych śrub nie pasuje do nich, użyj odpowiednich śrub wg własnego wyboru.

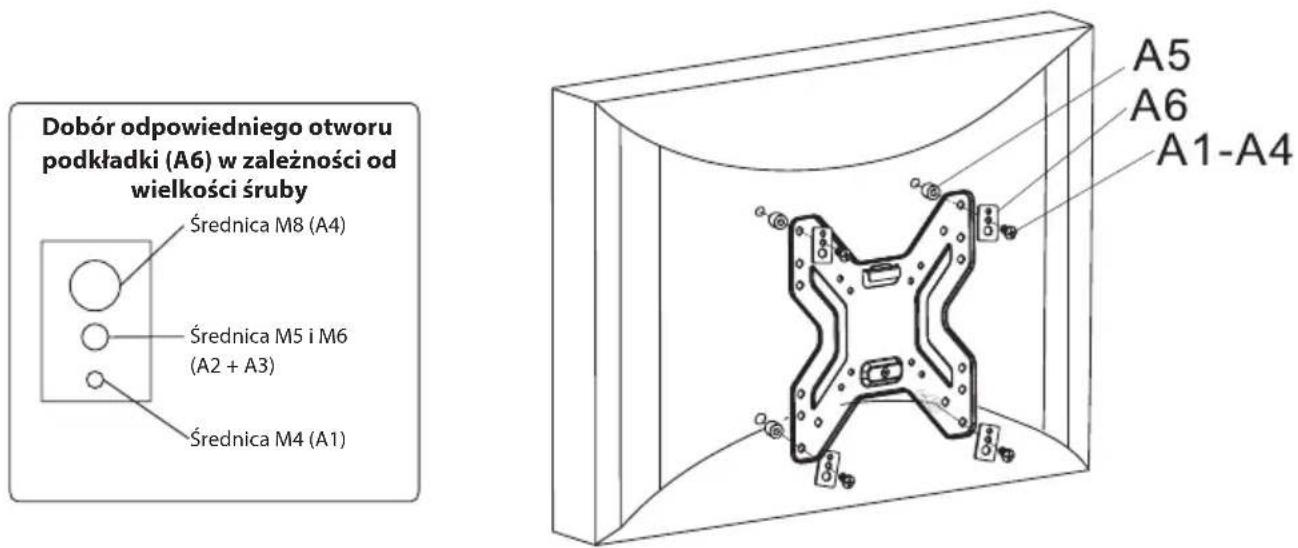

2B – Przymocowanie płyty uchwytu do telewizora z okrągłym tyłem

Sprawdź, w jaki sposób są rozmieszczone otwory montażowe na tylnej stronie telewizora. Wybierz odpowiednie śruby do telewizora. Wyjmij płytę uchwytu do telewizora z płyty ściennej i przymocuj ją do telewizora czterema śrubami (A1–A4), przekładki (A5) i podkładki (A6). Dokręć śruby, ale nie stosuj zbytniej siły.

Ostrzeżenie: Jeżeli otwory z tyłu telewizora są zbyt płytkie i żadna z dołączonych śrub nie pasuje do nich, użyj odpowiednich śrub wg własnego wyboru.

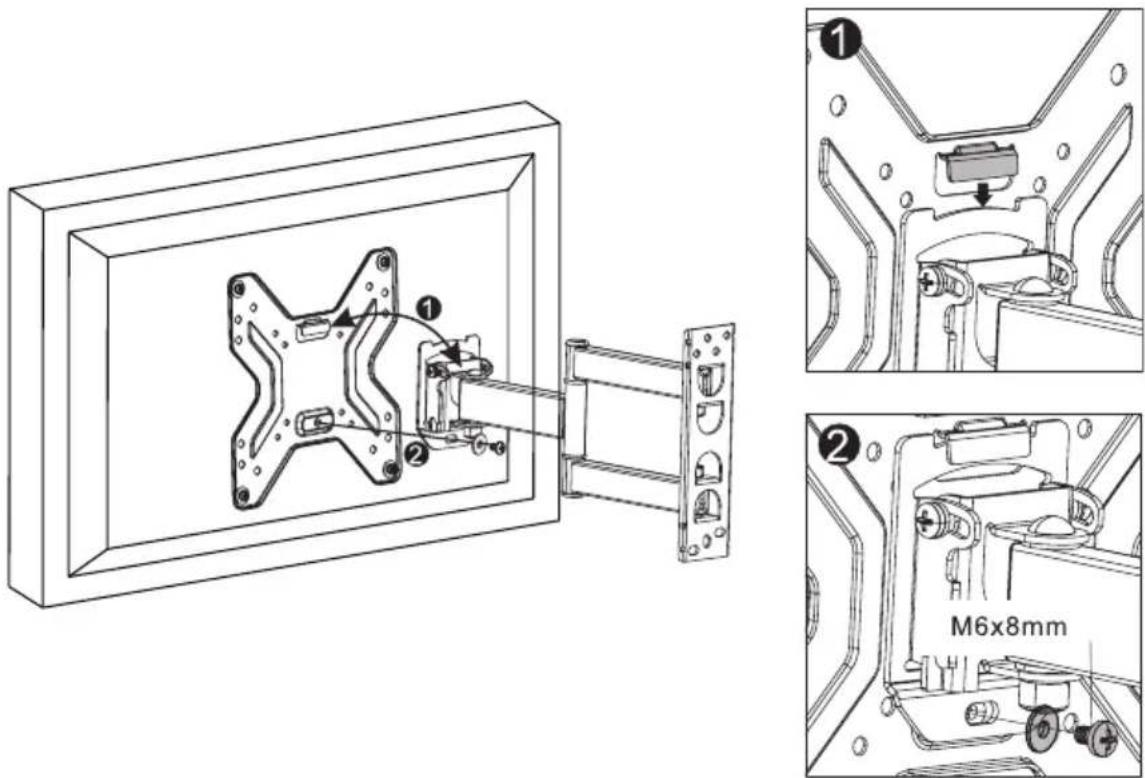

3 – Zamocowanie płyty uchwytu do ramienia ściennego

Przymocuj płytę uchwytu do ramienia ściennego tak, aby kołnierz uchwytu wsunąć do szyn płyty ściennej. Dokręć śrubę M6 na szynie płyty ściennej. Dokręć mocno, ale nie stosuj zbytniej siły.

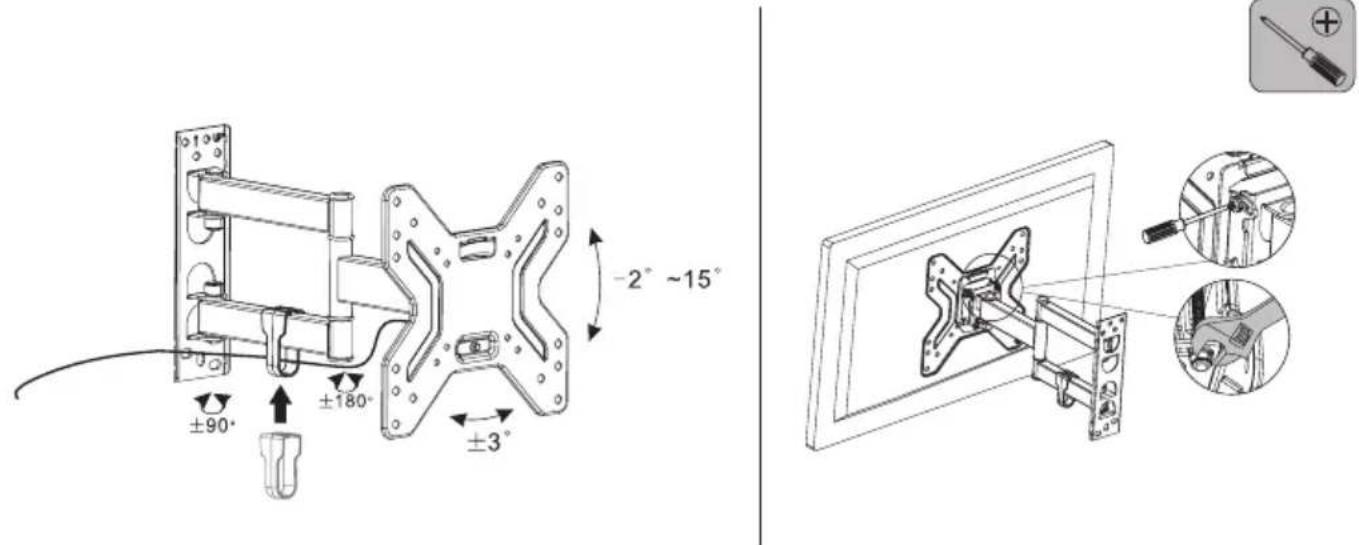

4 - Prowadzenie kabli, regulacja kąta nachylenia i dokręcanie

Okablowanie można przeprowadzić przez otwór na kabel w ramieniu ściennym uchwytu. Po przeprowadzeniu przez otwór przymocuj dołączony organizer kabli.

Możesz wyregulować kąt nachylenia telewizora, odkręcając śruby na płycie ramienia ściennego, jak pokazano poniżej. Śruby należy odkręcać i dokręcać za pomocą śrubokręta krzyżakowego i klucza francuskiego. Po ustawieniu wymaganego kąta należy ponownie dokręcić śruby, ale nie używając zbyt dużej siły.

DANE TECHNICZNE

Przekątna ekranu: Od 17" do 42"

Maksymalna nośność: 25 kg

Zgodność: VESA 200×200

Przechylanie do przodu/do tyłu: Od -2° do +15°

Obrót wokół osi pionowej: 2 stopnie, ±90° oraz ±90°

Odległość od ściany: 56-194 mm

LIKWIDACJA ODPADÓW

Papier pakowy i tektura falista – oddaj do recyklingu. Folia do pakowania, worki PE, części plastikowe — do pojemników do zbierania tworzyw sztucznych.

LIKWIDACJA PRODUKTU PO SKOŃCZENIU OKRESU UŻYTKOWANIA

Symbol na produkcie lub opakowaniu oznacza, że produkt nie powinien być traktowany jako odpad komunalny. Produkt należy przekazać do miejsca zajmującego się recyklingiem. Prawidłowa utylizacja produktu chroni przed negatywnym wpływem na ludzie zdrowie i środowisko naturalne. Recykling materiałów pomaga w zachowaniu surowców naturalnych. Szczegółowe informacje o utylizacji produktu zapewni urząd gminy, organizacje zajmujące się utylizacją odpadów komunalnych lub punkt sprzedaży, w którym produkt został zakupiony.

08/05

Instrukcja obsługi jest dostępna na stronie internetowej www.ecg-electro.eu.

Zmiana tekstu i parametrów technicznych zastrzeżona.
