Type de produit	Uchwyt ścienny TV o pełnym zakresie ruchu
Marque	ECG
Modèle	LD 326001
Écrans compatibles	32 do 60 cali
Poids maximal du téléviseur	30 kg (66 funtów)
Norme VESA compatible	VESA 400x400 mm
Distance minimale du mur	56 mm
Distance maximale du mur	465 mm
Inclinaison avant/arrière	-2° do +12°
Types d'installation	Ściana betonowa lub szkielet drewniany
Instructions de sécurité	Wymagany montaż przez dwie osoby, sprawdzenie nośności ściany, trzymać małe elementy z dala od dzieci
Contenu de l'assemblage	Śruby (M4, M5, M6, M8), dystanse, podkładki, kołki, długie śruby, płyty ścienne i uchwyty telewizora
Gestion des câbles	Otwór na kable i opaska zaciskowa w zestawie
Outils nécessaires	Wkrętak krzyżakowy, klucz nastawny, wiertarka
Utilisation prévue	Tylko do użytku domowego
Entretien	Sprawdzanie stabilności co 2 miesiące
Élimination	Recykling opakowań i produktu po zakończeniu eksploatacji
Garantie / Assistance	Instrukcja dostępna na www.ecg-electro.eu

Często zadawane pytania - LD 326001 ECG

Jakie telewizory są kompatybilne z uchwytem ECG LD 326001?

Ten uchwyt jest przeznaczony do telewizorów o przekątnej 32 do 60 cali z normą VESA do 400x400 mm. Sprawdź, czy twój telewizor waży mniej niż 30 kg.

Czy uchwyt zawiera wszystkie niezbędne śruby?

Tak, zestaw zawiera śruby o różnych średnicach (M4, M5, M6, M8) i długościach, a także dystanse i podkładki, aby dopasować się do większości telewizorów.

Czy mogę zamontować ten uchwyt na ścianie z płyt gipsowo-kartonowych?

Instrukcja zaleca montaż na ścianie betonowej lub szkielecie drewnianym. W przypadku płyt gipsowo-kartonowych wzmocnij obszar lub skonsultuj się z profesjonalistą.

Jaka jest maksymalna waga obsługiwana przez ten uchwyt ścienny?

Maksymalna waga wynosi 30 kg (włączając kable). Nigdy nie przekraczaj tego limitu.

Jak wyregulować kąt nachylenia telewizora?

Poluzuj śruby na płycie ramienia ściennego za pomocą wkrętaka krzyżakowego i klucza, nachyl telewizor w zakresie -2° do +12°, a następnie dokręć mocno, ale bez użycia siły.

Czy uchwyt pozwala ukryć kable?

Tak, na ramieniu ściennym znajduje się otwór przepustowy oraz dołączona opaska zaciskowa do organizacji przewodów.

Jakie narzędzia są potrzebne do montażu?

Będziesz potrzebować wkrętaka krzyżakowego, klucza nastawnego, wiertarki (wiertło 10,5 mm do betonu, 4,5 mm do drewna) oraz poziomicy.

Czy uchwyt jest trudny w montażu?

Montaż jest prosty, jeśli postępujesz zgodnie z instrukcją. Wymaga dwóch osób do bezpiecznego przenoszenia telewizora.

Jak konserwować uchwyt ścienny?

Sprawdzaj stabilność uchwytu i mocowań co 2 miesiące. Czyść miękką ściereczką.

Co zrobić, jeśli brakuje części lub jest uszkodzona?

Skontaktuj się ze swoim sprzedawcą przed montażem. Nie używaj uszkodzonych części. Instrukcja jest dostępna na www.ecg-electro.eu.

INSTRUKCJA OBSŁUGI LD 326001 ECG

Należy uważnie przeczytać i zachować do wglądu!

W celu prawidłowego montażu uchwytu ściennego należy skontaktować się z wykwalifikowanym specjalistą. Przed montażem uchwytu ściennego należy skontrolować zawartość zestawu montażowego, a w wypadku stwierdzenia braku lub uszkodzonych elementów, należy skontaktować się ze sprzedawcą. Nie należy używać uszkodzonych elementów!! Uchwytu ściennego należy używać wyłącznie zgodnie z przeznaczeniem określonym przez producenta. Przed montażem należy sprawdzić, czy ściana posiada odpowiednie parametry (przede wszystkim pod kątem nośności). Należy także sprawdzić, czy w ścianie w miejscu zamierzonego montażu nie znajduje się instalacja elektryczna, wodociąg, rura gazowa itp. Należy przestrzegać zalecaną bezpieczną odległość telewizora od ściany (w zależności od modelu telewizora). Uchwyt ścienny należy zamontować w bezpiecznym miejscu, w którym nie stanowi zagrożenia dla życia i zdrowia. Po montażu uchwytu ściennego oraz telewizora należy sprawdzić stabilność i bezpieczeństwo. Kontrolę należy powtarzać w regularnych odstępach czasu co 2 miesiące.

Urządzenie przeznaczone jest do montażu na słupkach drewnianych i ścianach betonowych. Przed montażem należy się upewnić, czy powierzchnia montażowa posiada odpowiednią nośność (czy uniesie łączny ciężar telewizora i uchwytu). Nigdy nie przekraczaj maksymalnej nośności uchwytu (30 kg łącznie z kabłami).

Produkt przeznaczony jest wyłącznie do użytku wewnątrz pomieszczeń. Użytkowanie produktu na zewnątrz może spowodować uszkodzenia produktu lub obrażenia ciała.

Producent nie ponosi odpowiedzialności za uszkodzenia sprzętu i obrażenia spowodowane przez niewłaściwy montaż uchwytu ściennego.

1. Przed montażem należy uważnie przeczytać wszystkie instrukcje i upewnić się, że zostały dobrze zrozumiane. W wypadku braku pewności odnośnie dowolnej części procesu instalacji należy poprosić o pomoc profesjonalnego technika.

2. Ściana lub powierzchnia, na której będzie montowany uchwyt, musi posiadać wystarczającą nośność (musi utrzymać masę uchwytu i telewizora). W przeciwnym razie konieczne jest wzmocnienie.

3. Montaż wymaga współpracy przynajmniej dwóch osób oraz zastosowania zabezpieczenia mechanicznego i odpowiednich narzędzi. W przeciwnym razie może dojść do uszkodzenia mienia, poważnych obrażeń lub śmierci.
4. Należy przestrzegać wszystkich instrukcji i zaleceń dotyczących odpowiedniej wentylacji oraz wyboru odpowiedniego miejsca do montażu telewizora. Więcej informacji znajduje się w instrukcji obsługi telewizora.
5. Produkt zawiera małe części, które stwarzają ryzyko zadławienia w wypadku wdychania lub połknięcia. Elementy te należy przechowywać w miejscu niedostępnym dla dzieci!

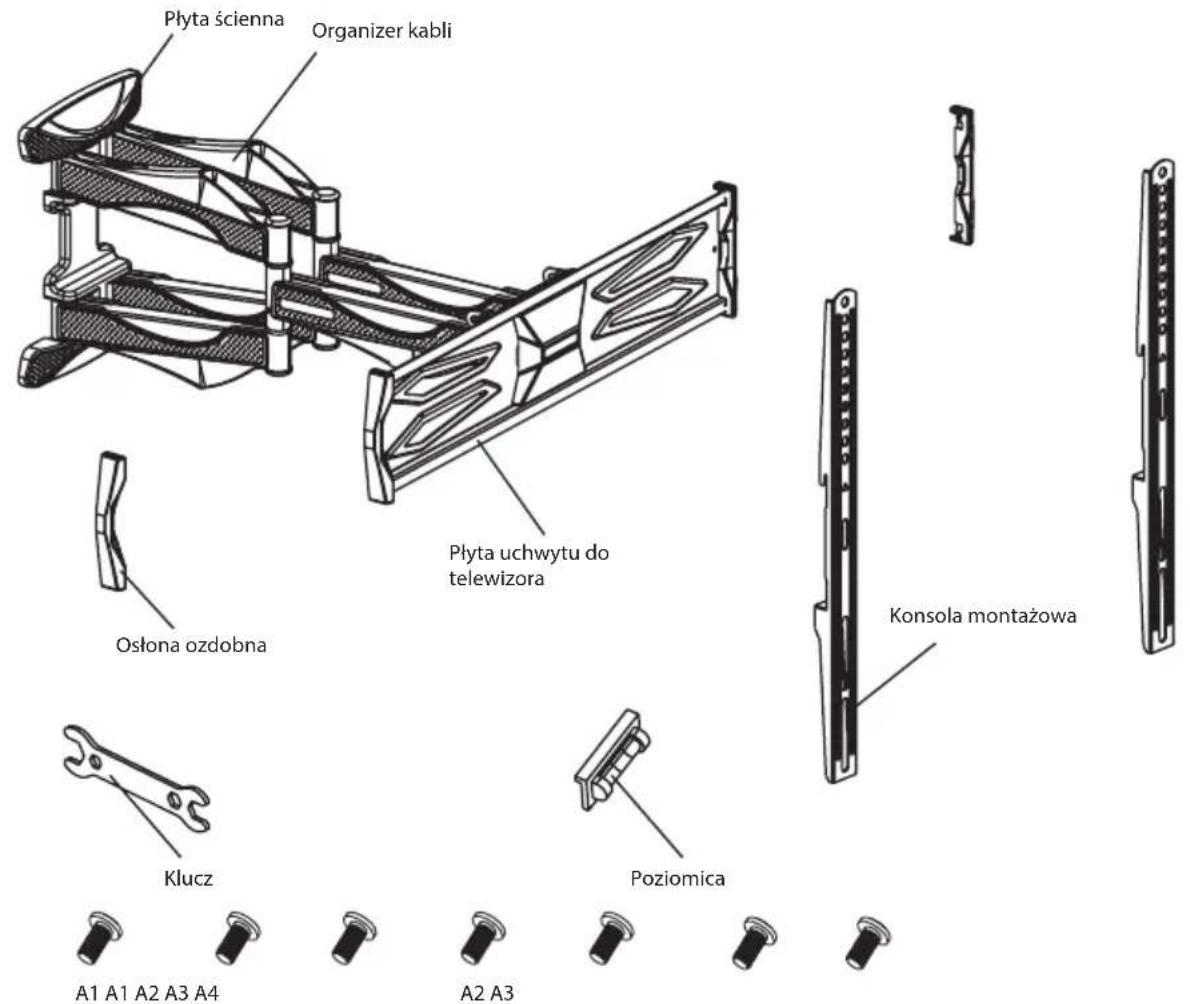

OPIS

Zestaw montażowy

A4 A5 A6

B2 B3B1

Oznaczenie Szt. Opis
A1	4 Śruba M4 × 12 mm
	4 Śruba M4 × 25 mm
A2	4 Śruba M5 × 12 mm
	4 Śruba M5 × 25 mm
A3	4 Śruba M6 × 12 mm
	4 Śruba M6 × 25 mm
A4	4 Śruba M8 × 16 mm
	4 Śruba M8 × 25 mm
A5 4 Wkładka dystansowa
A6 4 Podkładka krótkiej śruby
B1 4 Długa śruba
B2 4 Kołek rozporowy
B3 4 Podkładka długiej śruby

MONTAŻ

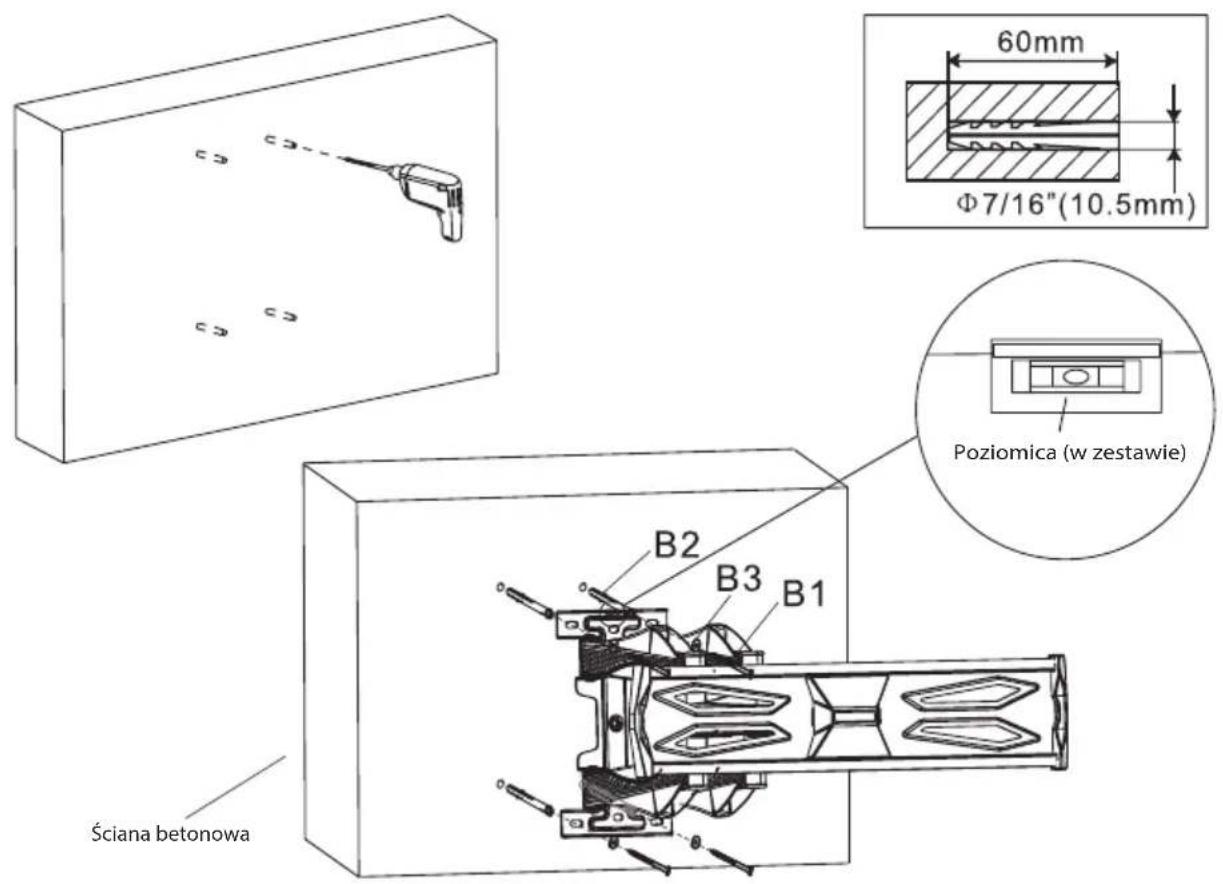

1A – Montaż na ścianie betonowej

Przyłoż płytę ścienną do ściany, umieść w pozycji poziomej i użyj jako szablonu do wyznaczenia czterech otworów. Wywierć cztery otwory o średnicy 10,5 mm i głębokości 60 mm. Do otworów wsuń cztery kołki rozporowe (B2), następnie użyj długich śrub (B1) z podkładkami (B3), aby przymocować płytę ścienną do ściany. Dokręć śruby, ale nie stosuj zbytniej siły.

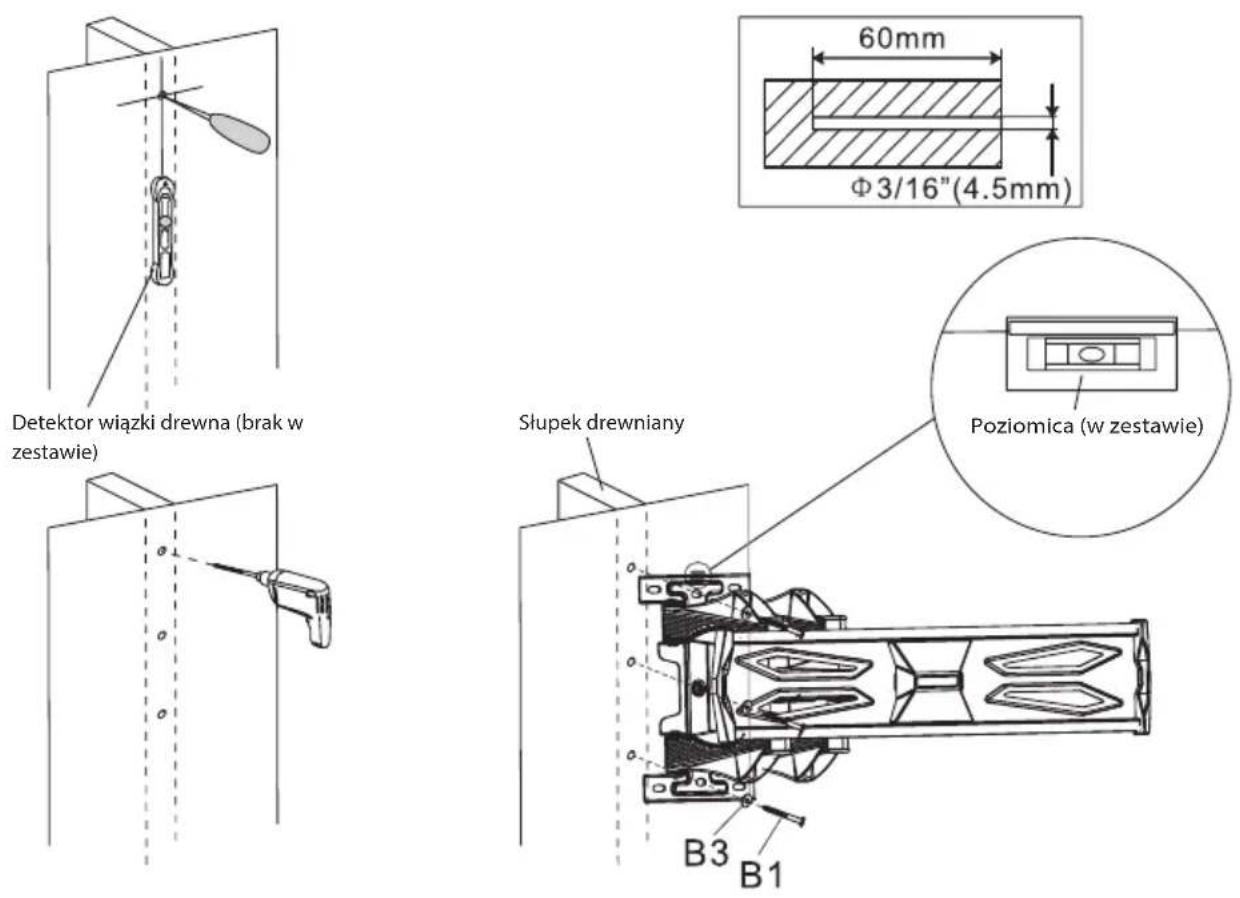

1B – Montaż na słupku drewnianym

Użyj płytę ścienną jako szablon. Upewnij się, że jest w pozycji poziomej, a na słupku drewnianym wyznacz cztery otwory montażowe. Wywierć cztery otwory o średnicy 4,5 mm i głębokości 60 mm. Przyłoż poziomo płytę ścienną i przymocuj ją do ściany za pomocą czterech długich śrub (B1) i podkładek (B3). Dokręć śruby, ale nie stosuj zbytniej siły.

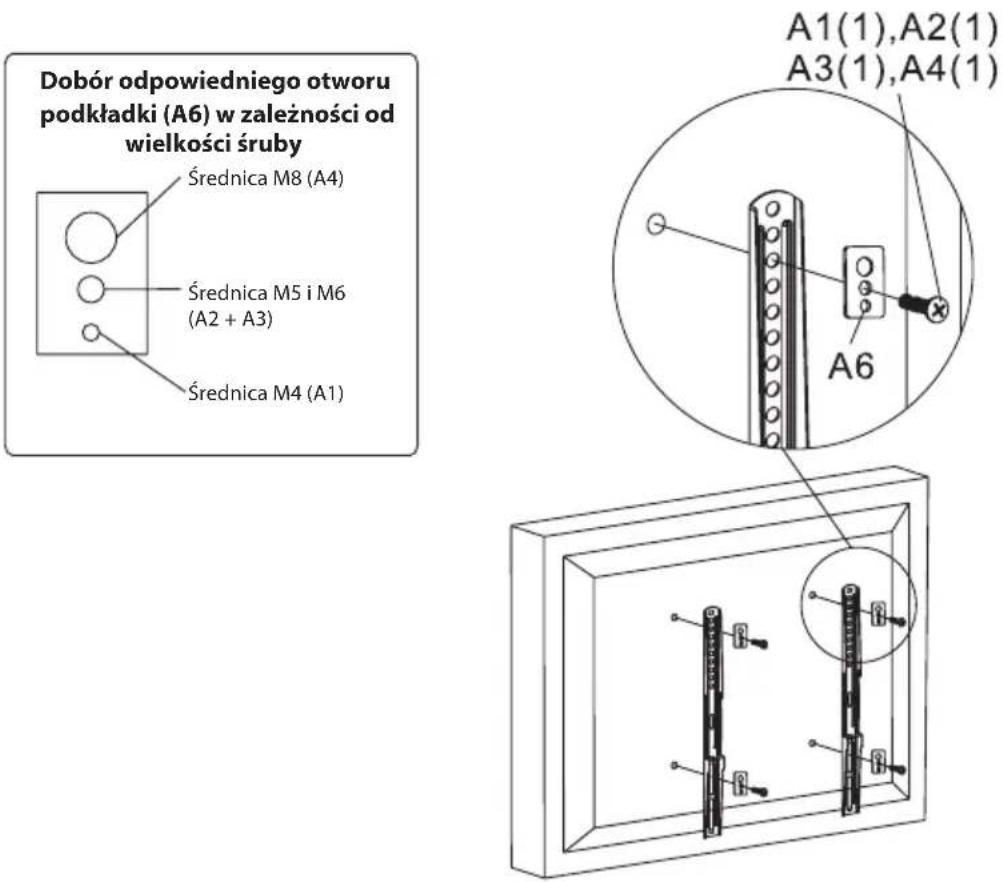

2A – Przymocowanie konsoli montażowych do telewizora z płaskim tyłem

Sprawdź, w jaki sposób są rozmieszczone otwory montażowe na tylnej stronie telewizora. Wybierz odpowiednie śruby do telewizora. Przymocuj obie konsole montażowe do telewizora za pomocą dwóch śrub (A1–A4, o długości 12 mm) i podkładki (A6). Dokręć śruby, ale nie stosuj zbytniej siły.

Ostrzeżenie: Jeżeli otwory z tyłu telewizora są zbyt płytkie i żadna z dołączonych śrub nie pasuje do nich, użyj odpowiednich śrub wg własnego wyboru.

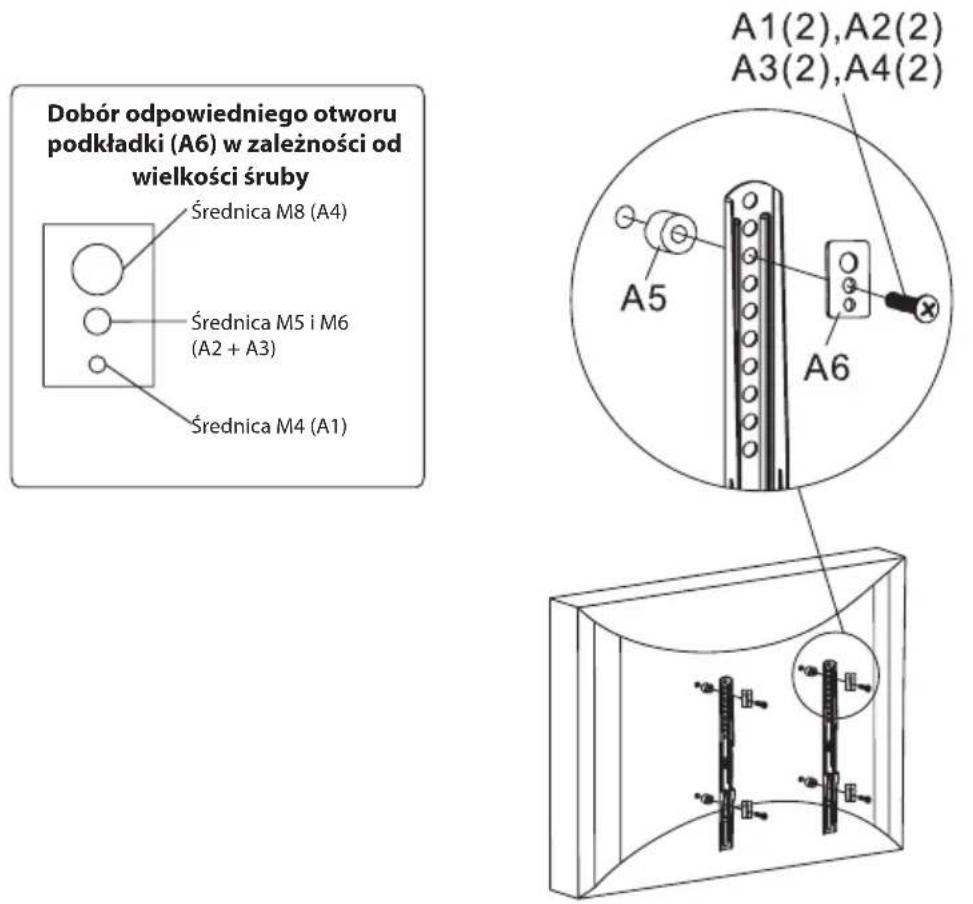

2B – Przymocowanie konsoli montażowych do telewizora z okrągłym tyłem

Sprawdź, w jaki sposób są rozmieszczone otwory montażowe na tylnej stronie telewizora. Wybierz odpowiednie śruby do telewizora. Przymocuj obie konsole montażowe do telewizora za pomocą dwóch śrub (A1–A4, o długości 25 mm), wkładki dystansowej (A5) i podkładki (A6). Dokręć śruby, ale nie stosuj zbytniej siły.

Ostrzeżenie: Jeżeli otwory z tyłu telewizora są zbyt płytkie i żadna z dołączonych śrub nie pasuje do nich, użyj odpowiednich śrub wg własnego wyboru.

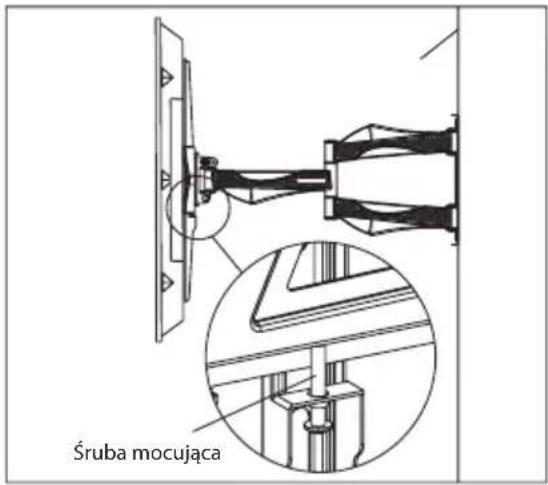

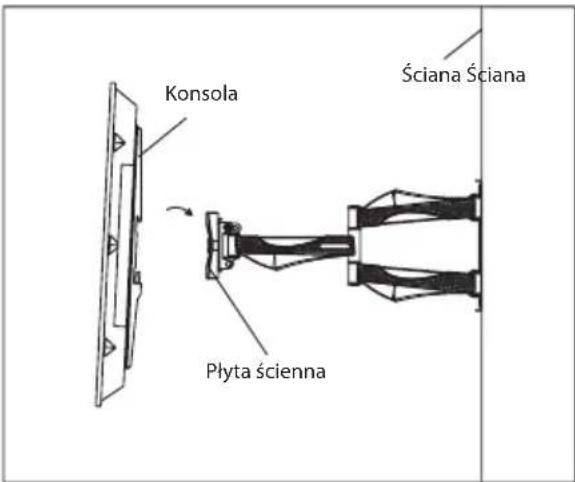

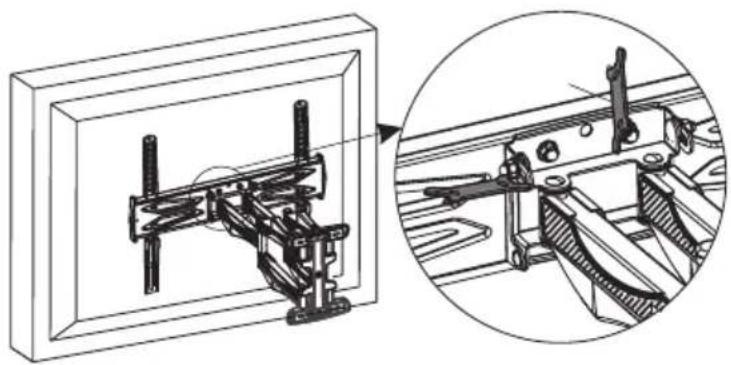

3 – Zamocowanie konsoli na płycie ściennej

Przymocuj konsole na płycie ściennej tak, aby kołnierz konsoli wsunąć do szyn płyty ściennej. Dokręć śrubę zabezpieczającą na szynach każdej konsoli. Dokręć mocno, ale nie stosuj zbytniej siły.

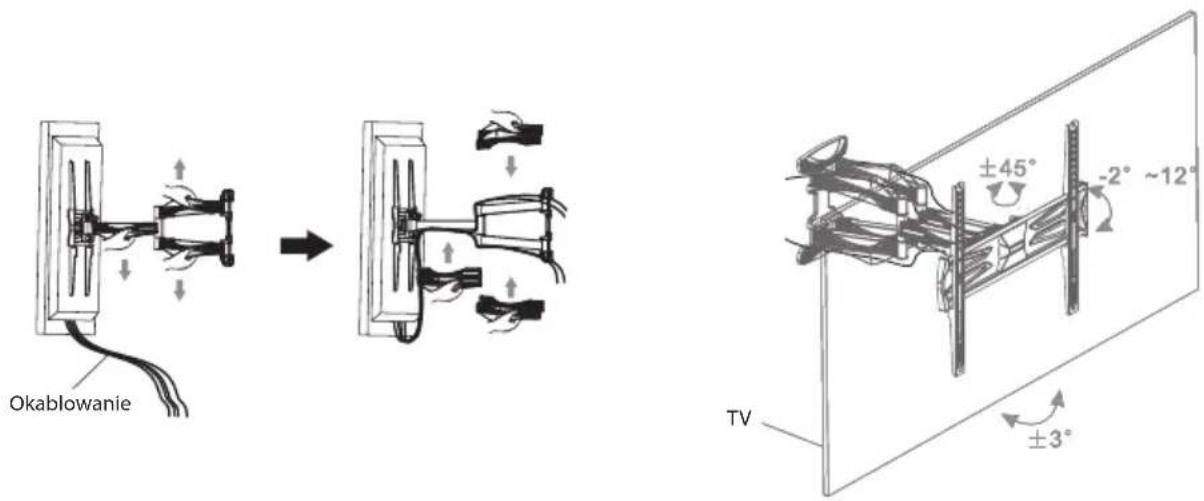

4 - Prowadzenie kabli, regulacja kąta nachylenia i dokręcanie

Okablowanie można przeprowadzić przez otwór na kabel w ramieniu ściennym uchwytu. Po przeprowadzeniu przez otwór przymocuj na ramię ścienne dołączony organizer kabli.

Możesz wyregulować kąt nachylenia telewizora, odkręcając śruby na płycie ramienia ściennego, jak pokazano poniżej. Śruby należy odkręcać i dokręcać za pomocą śrubokręta krzyżakowego i klucza francuskiego. Po ustawieniu wymaganego kąta należy ponownie dokręcić śruby, ale nie używając zbyt dużej siły.

DANE TECHNICZNE

Przekątna ekranu: Od 32" do 60"

Maksymalna nośność: 30 kg

Zgodność: VESA 400×400

Przechylanie do przodu/do tyłu: Od -2° do +12°

Odległość od ściany: 56-465 mm

LIKWIDACJA ODPADÓW

Papier pakowy i tektura falista – oddaj do recyklingu. Folia do pakowania, worki PE, części plastikowe — do pojemników do zbierania tworzyw sztucznych.

LIKWIDACJA PRODUKTU PO SKOŃCZENIU OKRESU UŻYTKOWANIA

Symbol na produkcie lub opakowaniu oznacza, że produkt nie powinien być traktowany jako odpad komunalny. Produkt należy przekazać do miejsca zajmującego się recyklingiem. Prawidłowa utylizacja produktu chroni przed negatywnym wpływem na ludzie zdrowie i środowisko naturalne. Recykling materiałów pomaga w zachowaniu surowców naturalnych. Szczegółowe informacje o utylizacji produktu zapewni urząd gminy, organizacje zajmujące się utylizacją odpadów komunalnych lub punkt sprzedaży, w którym produkt został zakupiony.

Instrukcja obsługi jest dostępna na stronie internetowej www.ecg-electro.eu.

Zmiana tekstu i parametrów technicznych zastrzeżona.
