LD 326001 - Nekategorizuota ECG - Nemokama naudojimo instrukcija

Gaminio tipas	Pilno judesio TV sieninis laikiklis
Prekės ženklas	ECG
Modelis	LD 326001
Suderami ekranai	32" iki 60"
Maksimalus televizoriaus svoris	30 kg (66 svarai)
Suderamas VESA standartas	VESA 400x400 mm
Mažiausias atstumas nuo sienos	56 mm
Didžiausias atstumas nuo sienos	465 mm
Priekinis/galinis pasvirimas	nuo -2° iki +12°
Montavimo tipai	Betoninė siena arba medinis karkasas
Saugos instrukcijos	Reikalingas montavimas dviejų žmonių, patikrinti sienos laikomumą, smulkias detales laikyti vaikams nepasiekiamoje vietoje
Surinkimo turinys	Varžtai (M4, M5, M6, M8), tarpinės, poveržlės, kaiščiai, ilgi varžtai, sieninės plokštės ir TV laikikliai
Kabelių valdymas	Anga kabeliams ir kabelių raištelis
Reikalingi įrankiai	Kryžminis atsuktuvas, veržliaraktis, gręžtuvas
Numatytas naudojimas	Tik buityje
Priežiūra	Stabilumo tikrinimas kas 2 mėnesius
Šalinimas	Pakuočių ir gaminio perdirbimas pasibaigus tarnavimo laikui
Garantija / Pagalba	Vadovas prieinamas www.ecg-electro.eu

Dažnai užduodami klausimai - LD 326001 ECG

Kokie televizoriai yra suderami su ECG LD 326001 laikikliu?

Šis laikiklis skirtas 32–60 colių televizoriams su VESA standartu iki 400x400 mm. Patikrinkite, ar jūsų televizorius sveria mažiau nei 30 kg.

Ar laikiklyje yra visi reikalingi varžtai?

Taip, komplekte yra skirtingų skersmenų (M4, M5, M6, M8) ir ilgių varžtai, taip pat tarpinės ir poveržlės, kad tiktų daugumai televizorių.

Ar galiu sumontuoti šį laikiklį ant gipso kartono sienos?

Vadovas rekomenduoja montavimą ant betoninės sienos arba medinės konstrukcijos. Gipso kartono atveju sutvirtinkite vietą arba kreipkitės į specialistą.

Koks yra šio sieninio laikiklio maksimalus laikomas svoris?

Maksimalus svoris yra 30 kg (įskaitant kabelius). Niekada neviršykite šios ribos.

Kaip sureguliuoti televizoriaus pasvirimo kampą?

Atsukite varžtus ant sieninės rankenos plokštės kryžminiu atsuktuvu ir veržliarakčiu, pakreipkite televizorių tarp -2° ir +12°, tada vėl tvirtai priveržkite, neperspausdami.

Ar laikiklis leidžia paslėpti kabelius?

Taip, ant sieninės rankenos yra anga ir pridedamas kabelių raištelis laidams sutvarkyti.

Kokių įrankių reikia montavimui?

Jums prireiks kryžminio atsuktuvo, veržliarakčio, gręžtuvo (10,5 mm grąžtas betonui, 4,5 mm medžiui) ir gulsčiuko.

Ar sunku sumontuoti laikiklį?

Montavimas yra paprastas, jei laikotės instrukcijų. Tam reikia dviejų žmonių, kad būtų saugu perkelti televizorių.

Kaip prižiūrėti sieninį laikiklį?

Patikrinkite laikiklio stabilumą ir tvirtinimus kas 2 mėnesius. Valykite minkšta šluoste.

Ką daryti, jei trūksta detalės ar ji yra brokuota?

Prieš montavimą susisiekite su savo pardavėju. Nenaudokite brokuotų dalių. Vadovas prieinamas www.ecg-electro.eu.

NAUDOJIMO INSTRUKCIJA LD 326001 ECG

Atidžiai perskaitykite ir išsaugokite pasinaudojimui ateityje!

Norėdami, kad sieninis montavimo įtaisas būtų tinkamai įrengtas, kreipkitės į kvalifikuotą specialistą. Prieš įrengdami sieninio montavimo įtaisą, patikrinkite montavimo rinkinio turinį ir praneškite pardavėjui jei trūksta kokio nors komponento arba jei kuris nors jų pažeistas. Nenaudokite sugadintų komponentų! Sieninio montavimo įtaisą naudokite tik pagal gamintojo nurodytą paskirtį. Prieš tvirtindami montavimo įtaisą prie sienos, įsitikinkite, kad siena atlaikys šį įtaisą (ypač svorio atžvilgiu). Taip pat įsitikinkite, kad montavimo srityje už sienos nėra jokių elektros, vandens, dujų arba kitokių trasų. Laikykitės nustatyto atstumo tarp televizoriaus ir sienos (priklausomai nuo televizoriaus modelio). Įrenkite sieninį montavimo įtaisą saugioje vietoje, kur jis niekam nekeltų rizikos. Montuodami sieninį montavimo įtaisą ir plokščiaekranį televizorių, įsitikinkite, kad užtikrinamas stabilumas ir sauga. Šią patikrą reikia reguliariai kartoti, kas 2 mėnesius.

Iranga skirta montavimui ant medinių skersinių arba betoninių sienų. Prieš įrengdami įsitikinkite, kad montavimo paviršius turi reikiamą apkrovos galią, kad atlaikytų bendrą televizoriaus ir montavimo įtaiso svorį. Niekada neviršykite maksimalios 30 kg laikytuvo apkrovos, įskaitant laidus.

Šis gaminys skirtas tik naudojimui namuose. Naudojant ši gaminį lauke, galimą jį sugadinti arba pažeisti.

Gamintojas neatsako už bet kokią jrenginio žalą ir pavojų sveikatai, atsiradusį dėl netinkamo sieninio įtaiso sumontavimo.

1. Prieš montuodami perskaitykite instrukcijas ir įsitikinkite, kad supratote. Jei nesate tikri, kaip atlikti kokios nors dalies montavimą, kreipkitės pagalbos į profesionalų techniką.
2. Siena arba paviršius, ant kurios bus tvirtinamas montavimo įtaisas turi būti pajėgi atlaikyti bendrą montavimo įtaiso ir televizoriaus svorį. Priešingu atveju reikalingas sutvirtinimas.

3. Irengimo metu kartu dirbti turi bent du žmones bei naudoti mechaninės saugos prietaisus ir reikiamus įrankius. Priešingu atveju galite sugadinti turtą arba rimtai ar mirtinai susižaloti.

4. Vadovaukitės visomis instrukcijomis ir rekomendacijomis, kiek tai susiję su adekvačiu vėdinimu ir tinkamos televizoriaus montavimo vietos pasirinktimi. Jei reikia daugiau informacijos, žr. televizoriaus naudotojo vadovą.

5. Gaminio sudėtyje yra smulkių detalių, kurias įkvėpus arba nurijus galima uždusti. Šias detales laikykite atokiau nuo vaikų!

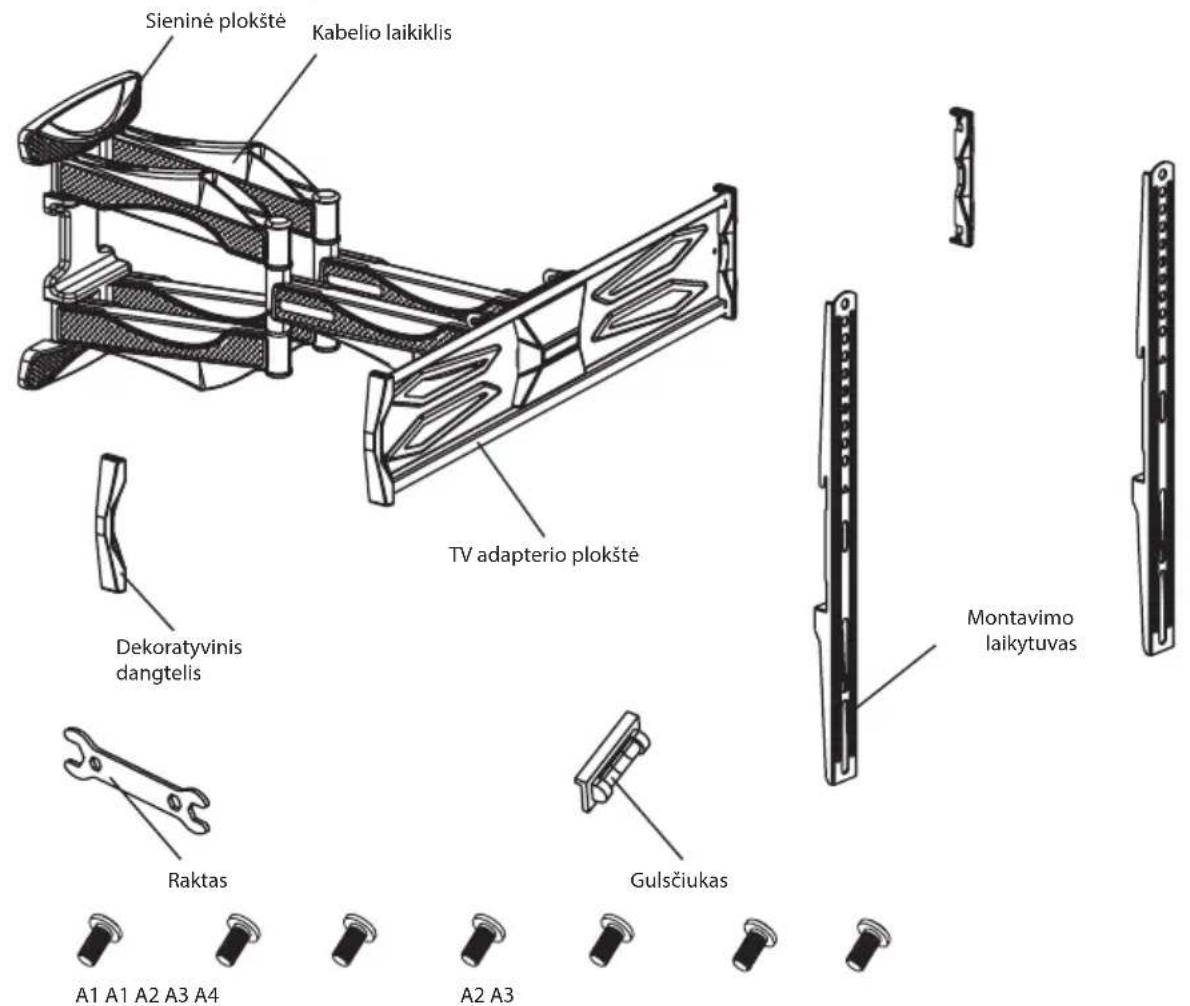

APRAŠYMAS

Montavimo rinkinys

A4 A5 A6

B2 B3B1

Identifikavimas	Vienetas (-ai) Aprašymas
A1	4 Varžtas	M4 × 12 mm
	4 Varžtas	M4 × 25 mm
A2	4 Varžtas	M5 × 12 mm
	4 Varžtas	M5 × 25 mm
A3	4 Varžtas	M6 × 12 mm
	4 Varžtas	M6 × 25 mm
A4	4 Varžtas	M8 × 16 mm
	4 Varžtas	M8 × 25 mm
A5 4 Tarpiklis
A6 4 Poveržlė trumpiems varžtams
B1 4 Ilgasis varžtas
B2 4 Kaištis
B3 4 Poveržlė ilgiems varžtams

MONTAVIMAS

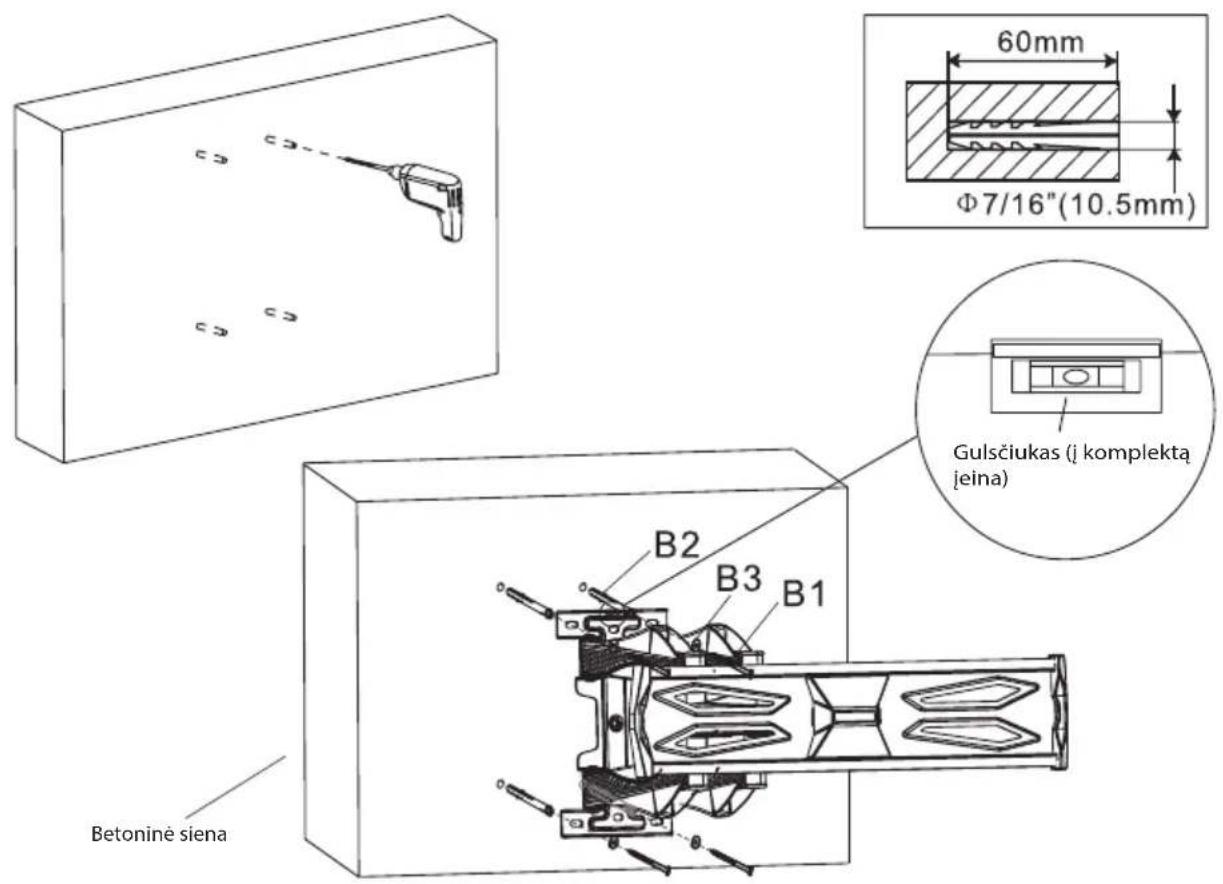

Naudokite sieninę plokstę, sulygiuokite ją lygioje padėtyje ir naudokite kaip šabloną keturioms angoms pažymėti. Išgręžkite keturias 10,5 mm skersmens ir 60 mm gylio angas. Įstatykite keturis kaiščius (B2) į angas ir tvirtinkite sieninę plokstę prie sienos ilgaisiais varžtais (B1) ir poveržlėmis (B3). Tvirtai priveržkite varžtus, bet ne per daug.

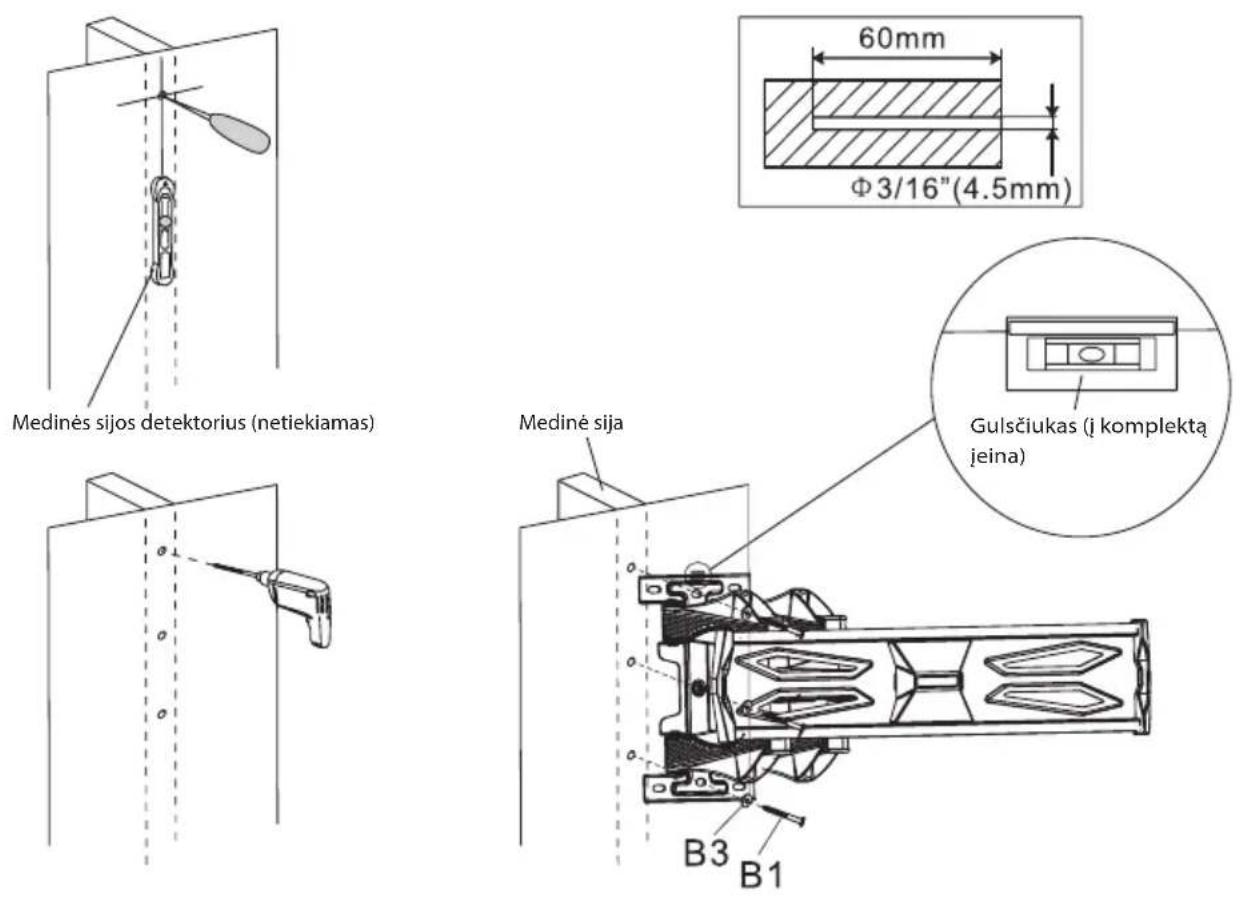

1B - Montavimas ant medinio skersinio

Kaip šabloną, naudokite sieninę plokštę. Įsitikinkite, kad padėtis yra lygi, pažymėkite keturias montavimo angas ties medinės sijos centru. Išgręžkite keturias 4,5 mm skersmens ir 60 mm gylio angas. Sieninę plokštę dėkite horizontaliai ir fiksuokite prie sienos keturiais ilgaisiais varžtais (B1) ir poveržlėmis (B3). Tvirtai priveržkite varžtus, bet ne per daug.

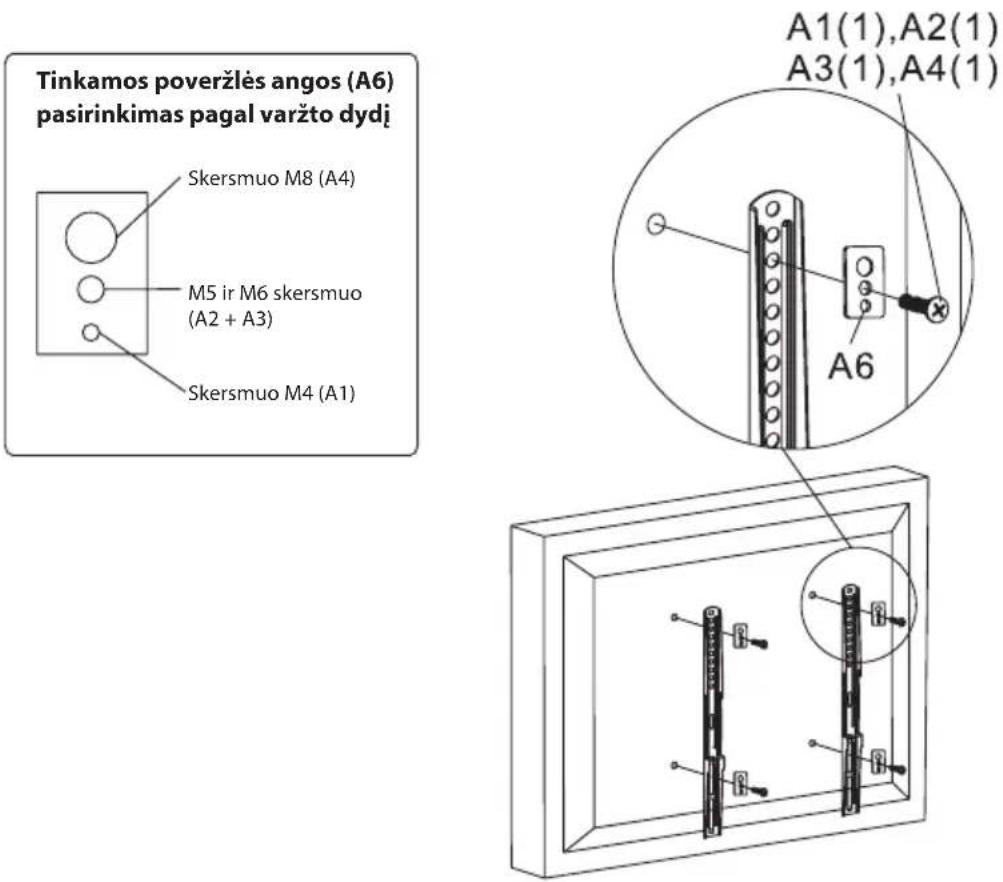

2A – Laikytuvų montavimas prie plokščios galinės televizoriaus plokštės

Patikrinkite, kad pamatytumėte, kaip montavimo angos išdėstytos Jūsų televizoriaus galinėje plokštėje. Pasirinkite savo televizoriui tinkamus varžtus. Dviem varžtais (A1–A4, ilgis 12 mm) ir poveržle (A6) prisukite abu montavimo laikytuvus prie televizoriaus. Tvirtai priveržkite varžtus, bet ne per daug.

Perspėjimas: Jei televizoriaus galinės sienelės angos yra per siauros ir nei vienas varžtų netinka, naudokite savo nuožiūra reikiamus varžtus.

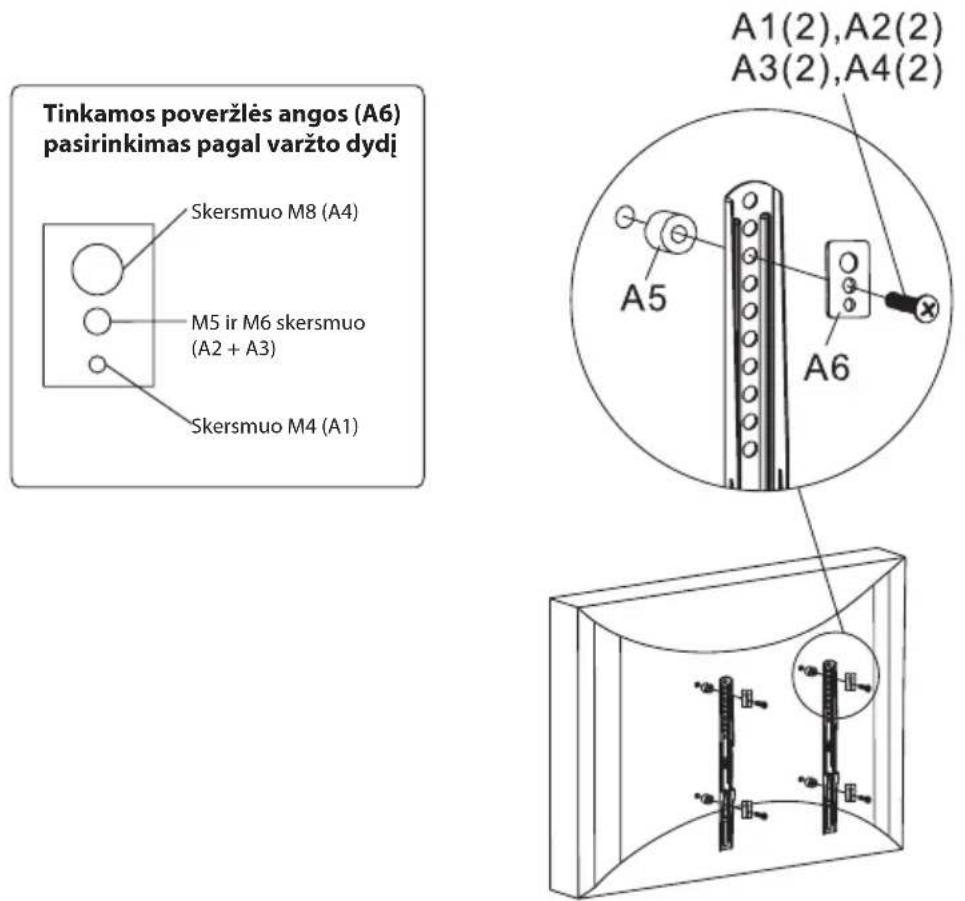

2A – Laikytuvų montavimas prie užapvalintos galinės televizoriaus plokštės

Patikrinkite, kad pamatytumėte, kaip montavimo angos išdėstytos Jūsų televizoriaus galinėje plokštėje. Pasirinkite savo televizoriui tinkamus varžtus. Dviem varžtais (A1–A4, ilgis 25 mm), tarpikliu (A5) ir poveržle (A6) pritvirtinkite abu montavimo laikytuvus prie televizoriaus. Tvirtai priveržkite varžtus, bet ne per daug.

Perspėjimas: Jei televizoriaus galinės sienelės angos yra per siauros ir nei vienas varžtu netinka, naudokite savo nuožiūra reikiamus varžtus.

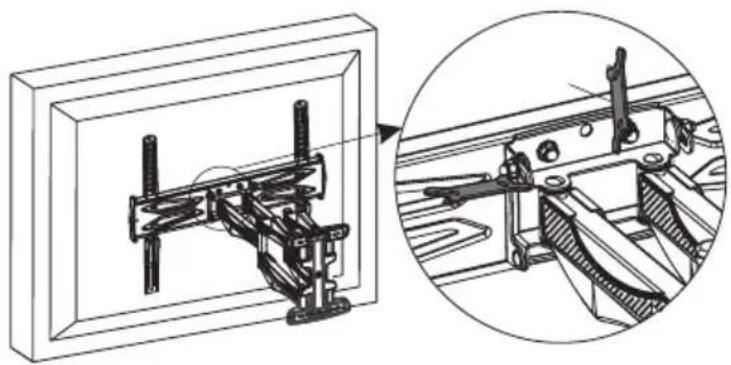

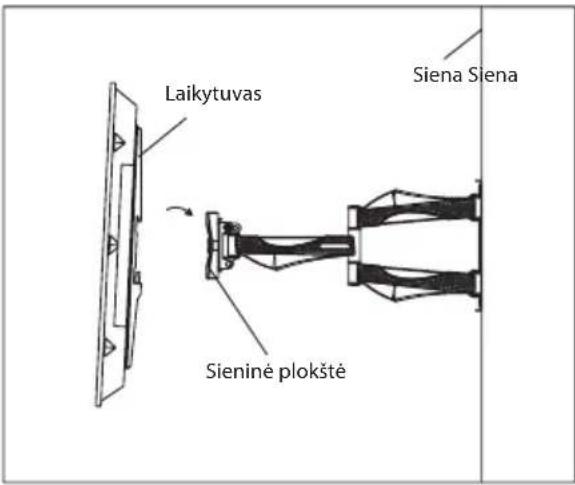

3 – Laikytuvų įrengimas ant sieninės plokštės

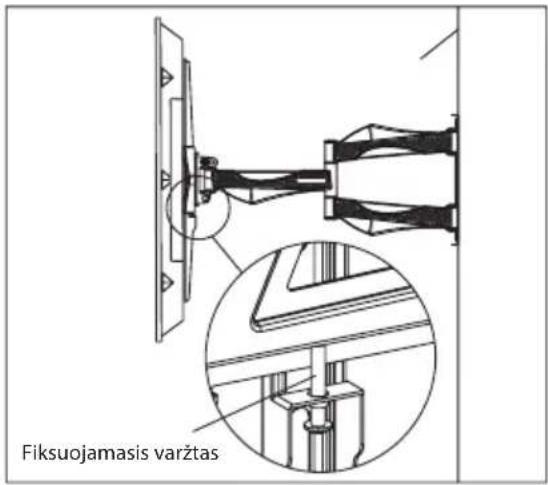

Laikytuvus prie sieninės plokštės įrenkite taip, kad adapterio flanšo vieta būtų ant sieninės plokštės bėgelių. Priveržkite apsauginį varžtą prie kiekvieno laikytuvo. Tvirtai priveržkite varžtą, bet ne per daug.

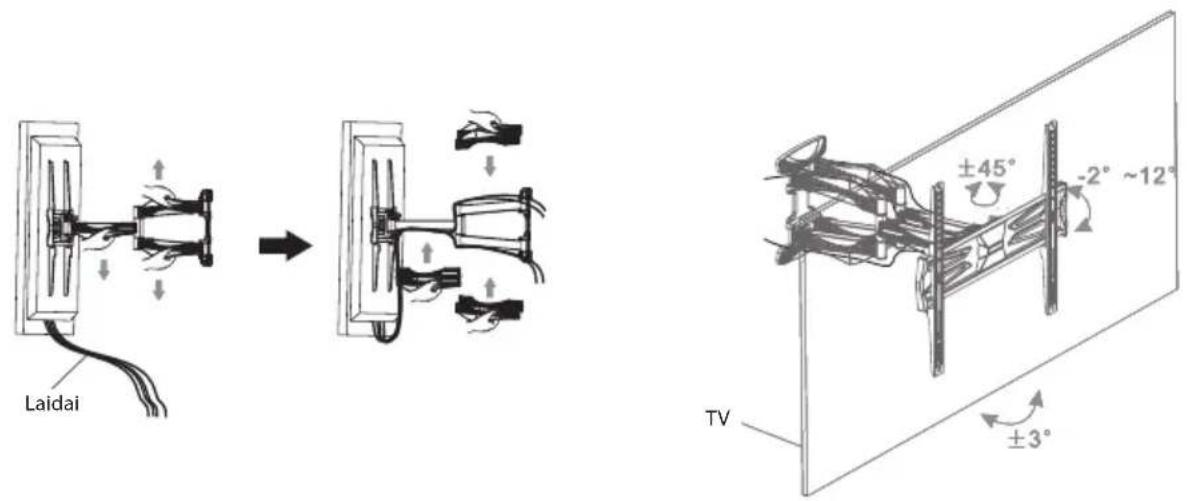

4 – Kabelio fiksavimas, pokrypio kampo sureguliavimas ir priveržimas

Laidus galite prakišti pro kabelio angas, esančias sieninėje laikytuvo svirtyje. Ištraukę laidus per šią angą, jrenkite pridedamą laidų laikiklj.

Atlaisvinkite sieninės svirties plokštės varžtus, kad sureguliuotumėte televizoriaus pokrypio kampa, kaip nurodyta toliau. Atlaisvinkite ir priveržkite varžtus „Phillips“ atsuktuvu ir veržliasūkiu. Sureguliavus pageidaujamą kampa, vėl tvirtai priveržkite varžtus, bet nenaudokite per didelės jėgos.

TECHNINĖS SPECIFIKACIJOS

Ekrano dydis: 32 – 60 colių

Didžiausias televizoriaus svoris: 30 kg

Suderinamumas: VESA 400×400

Priekinis / galinis pokrypis: nuo -2° iki +12°

Atstumas nuo sienos: 56–465 mm

NAUDOJIMAS IR ATLIEKŲ UTILIZAVIMAS

Vyniojamasis popierius ir gofruoto kartono dėžė – išmesti į atliekas. Pakavimo folija, PE maišeliai, plastikiniai elementai – išmesti į plastiko perdirbimo konteinerius.

GAMINIŲ UTILIZAVIMAS PASIBAIGUS JŲ EKSPLOATACIJOS LAIKUI

Ant gaminio ar jo pakuotės atvaizduotas simbolis reiškia, kad gaminio negalima utilizuoti kartu su buitinėmis atliekomis. Nugabenkite gaminį i atitinkamą perdirbimo vietą. Utilizuodami gaminį imkitės saugos priemonių dėl neigiamo poveikio žmogaus sveikatai ir aplinkai. Perdirbimas prisideda prie gamtinių išteklių išsaugojimo. Daugiau informacijos apie šio gaminio perdirbimą, teiraukitės vietinės valdžios institucijose, buitinių atliekų perdirbimo organizacijose arba parduotuvėje, kur įsigijote šį gaminį.

Techninės informacijos vadovą rasite internete www.ecg-electro.eu.

Tekstas ir techniniai parametrai keičiami be išankstinio perspėjimo.

08/05
