MANUAL DE UTILIZARE LD 174202 ECG

Citiți cu atenție și păstrați pentru utilizare ulterioară!

Vă rugăm să apelați la un profesionist calificat pentru a instala în mod corespunzător suportul de perete. Înainte de instalarea suportului de perete, verificați conținutul setului de asamblare și informați furnizorul dvs. în cazul în care descoperiți că lipsesc componente sau că există componente defecte. Nu utilizați componente defecte!! Utilizați setul de perete exclusiv în scopul intenționat de producător. Înainte de instalare, asigurați-vă că peretele poate să susțină (în special din punct de vedere al greutății) setul de perete. De asemenea, asigurați-vă că nu există conducte pentru energie electrică, apă, gaz sau alte conducte în spatele peretelui în zona de instalare. Păstrați distanța specificată între TV și perete (în funcție de modelul de TV). Instalați suportul de perete într-o locație sigură, care nu prezintă un risc pentru nimeni. Odată ce suportul de perete și TV-ul cu ecran plat sunt montate, asigurați-vă că stabilitatea și siguranța sunt suficiente. Această inspecție se va repeta în mod regulat, la fiecare 2 luni.

Echipamentul este destinat să fie instalat pe bare transversale din lemn sau pe pereți solizi din beton. Înainte de instalare, asigurați-vă că suprafața de asamblare are capacitatea de încărcare necesară pentru a susține greutatea totală a TV-ului și a suportului. Nu depășiți niciodată capacitatea maximă a suportului de 25 kg, inclusiv cablurile.

Acest produs este proiectat numai pentru uz casnic. Utilizarea produsului în aer liber poate avea ca rezultat defectarea produsului sau producerea de vătămări.

Producătorul nu este răspunzător pentru daunele aduse echipamentelor și sănătății cauzate de instalarea necorespunzătoare a suportului de perete.

1. Citiți toate instrucțiunile și asigurați-vă că le înțelegeți înainte de instalare. Dacă nu sunteți sigur cu privire la vreo parte a procesului de instalare, contactați un tehnician profesionist pentru asistență.

2. Peretele sau suprafața pe care va fi ancorat suportul trebuie să poată susține întreaga greutate a suportului de perete și a TV-ului. În caz contrar, va fi necesară consolidarea.

3. Instalarea necesită cooperarea a cel puțin două persoane și utilizarea unui mecanism de securitate mecanică și a instrumentelor potrivite. În caz contrar, ar putea rezulta daune aduse bunurilor sau vătămări grave sau vătămări mortale.

4. Urmați toate instrucțiunile și recomandările privind ventilația corespunzătoare și selectarea unei locații potrivite pentru ancorarea TV-ului. Consultați manualul de utilizare al TV-ului pentru mai multe informații.
5. Produsul conține piese mai mici care, la inhalare sau înghițire, pot duce la sufocare. Țineți aceste piese la distanță de copii!

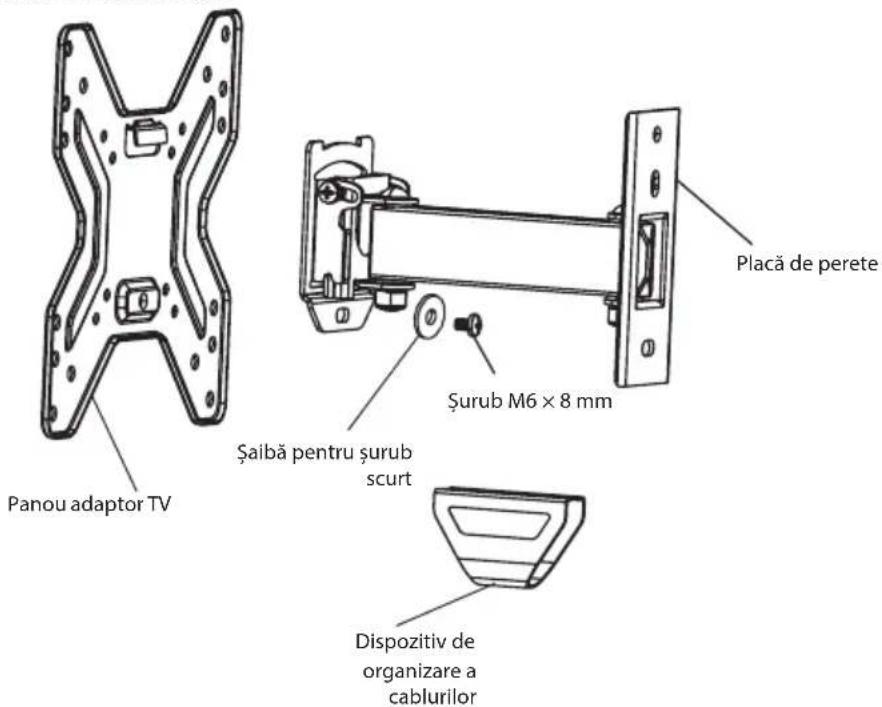

DESCRIERE

Set de asamblare

A1 A2 A3 A4 A5 A6

B1 B2 B3

C1

Identificare Unitate(ăți) Descriere
A1 4 Šurub	M4 × 20 mm
A2 4 Šurub	M5 × 20 mm
A3 4 Šurub	M6 × 20 mm
A4 4 Šurub	M8 × 20 mm
A5 4 Distanțier
A6 4 Šaibă	pentru șuruburi
B1 3 Šurub	lung
B2 3 Diblu
B3 3 Šaibă	pentru șurub lung
C1 1 Nivelă	magnetică

ASAMBLAREA

1A – Asamblarea pe un perete din beton

Aplicați placa de perete pe perete, aliniați-o într-o poziție orizontală și utilizați-o ca șablon pentru a marca trei orificii. Faceți trei orificii cu diametrul de 10 mm și adâncimea de 70 mm. Introduceți trei dibluri (B2) în orificii și fixați placa de perete pe perete utilizând șuruburi lungi (B1) și șaibe (B3). Strângeți bine șuruburile, dar nu prea mult.

Nivelă (inclusă)

Perete din beton

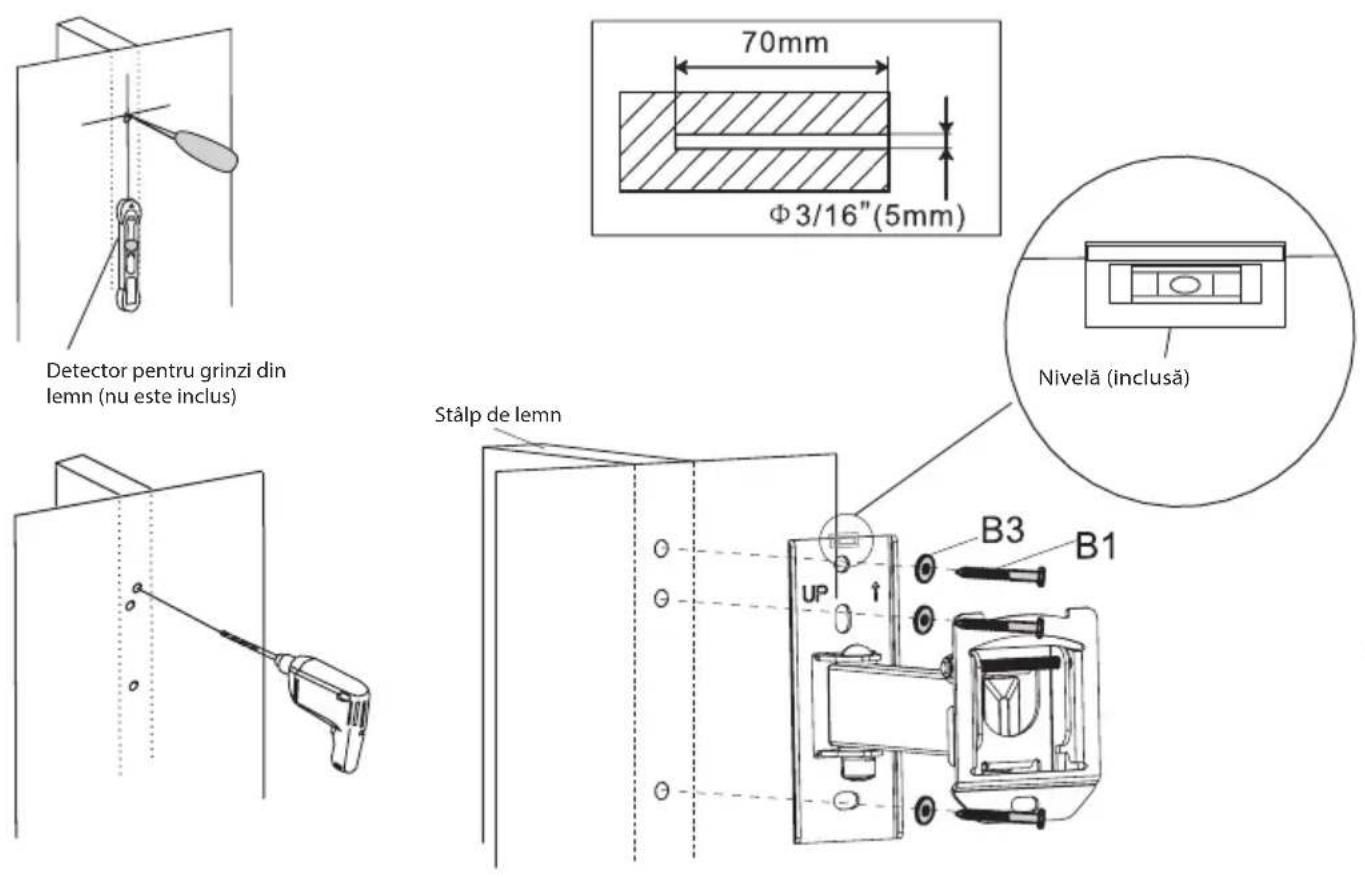

1B – Asamblarea pe bare transversale din lemn

Utilizați o placă de perete ca şablon. Asigurați-vă că este orizontală, marcați trei orificii de montare în stâlpul de lemn. Faceți trei orificii cu diametrul de 5 mm și adâncimea de 70 mm. Aplicați placa de perete în poziție orizontală și fixați-o pe perete utilizând trei şuruburi lungi (B1) și şaibe (B3). Strângeți bine şuruburile, dar nu prea mult.

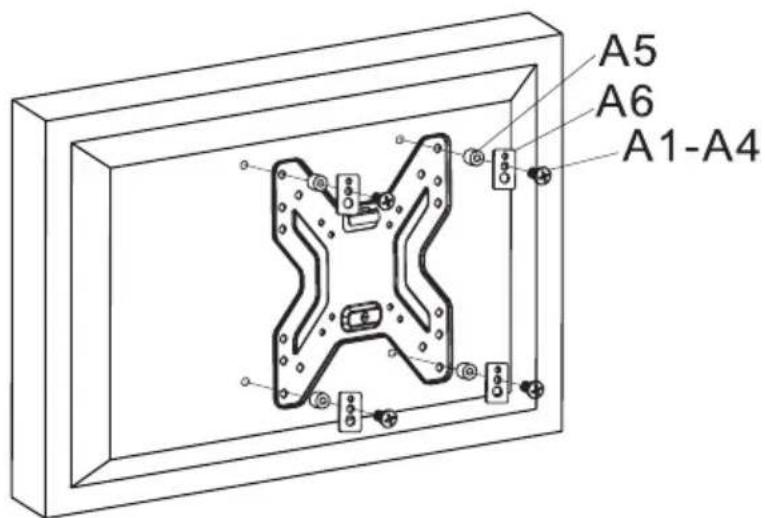

2A – Montarea panoului adaptorului TV la TV-ul cu partea din spate plată

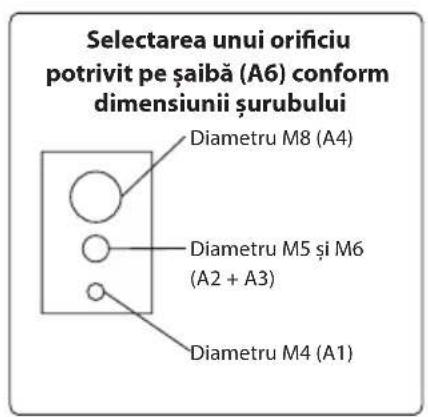

Verificați pentru a vedea modul de aranjare a orificiilor de montare pe partea din spate a televizorului dvs. Alegeți șuruburile corespunzătoare pentru TV-ul dvs. Scoateți placa adaptorului TV de pe placa de perete și atașați-o la TV cu cele patru șuruburi (A1–A4), distanțierul (A5) și șaiba (A6). Strângeți bine șuruburile, dar nu prea mult.

Avertizare: Dacă orificiile din partea din spate a TV-ului dvs. sunt prea puțin adânci și niciunul dintre șuruburile incluse nu se potrivește în ele, utilizați șuruburile corespunzătoare la alegerea dvs.

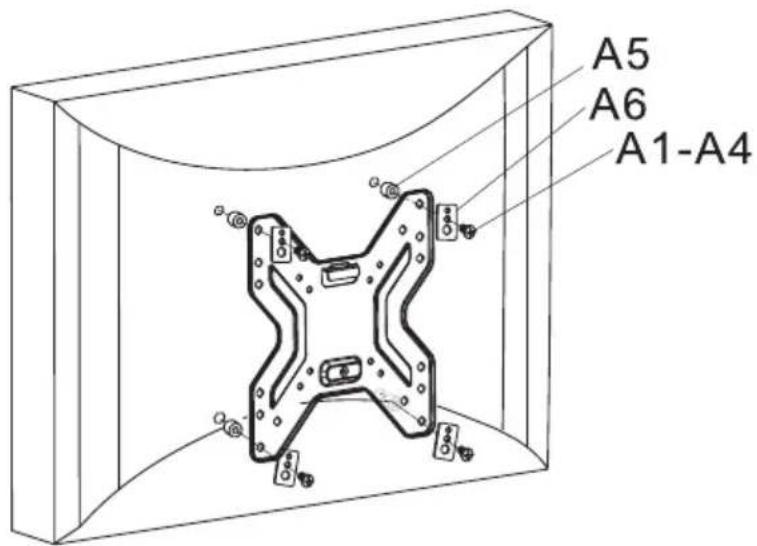

2B – Montarea panoului adaptorului TV la TV-ul cu partea din spate rotunjită

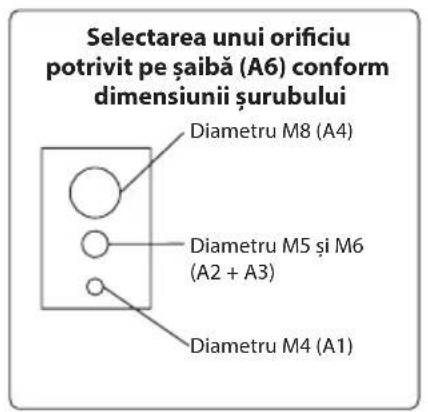

Verificați pentru a vedea modul de aranjare a orificiilor de montare pe partea din spate a televizorului dvs. Alegeți șuruburile corespunzătoare pentru TV-ul dvs. Scoateți placa adaptorului TV de pe placa de perete și atașați-o la TV cu cele patru șuruburi (A1–A4), distanțierul (A5) și șaiba (A6). Strângeți bine șuruburile, dar nu prea mult.

Avertizare: Dacă orificiile din partea din spate a TV-ului dvs. sunt prea puțin adânci și niciunul dintre șuruburile incluse nu se potrivește în ele, utilizați șuruburile corespunzătoare la alegerea dvs.

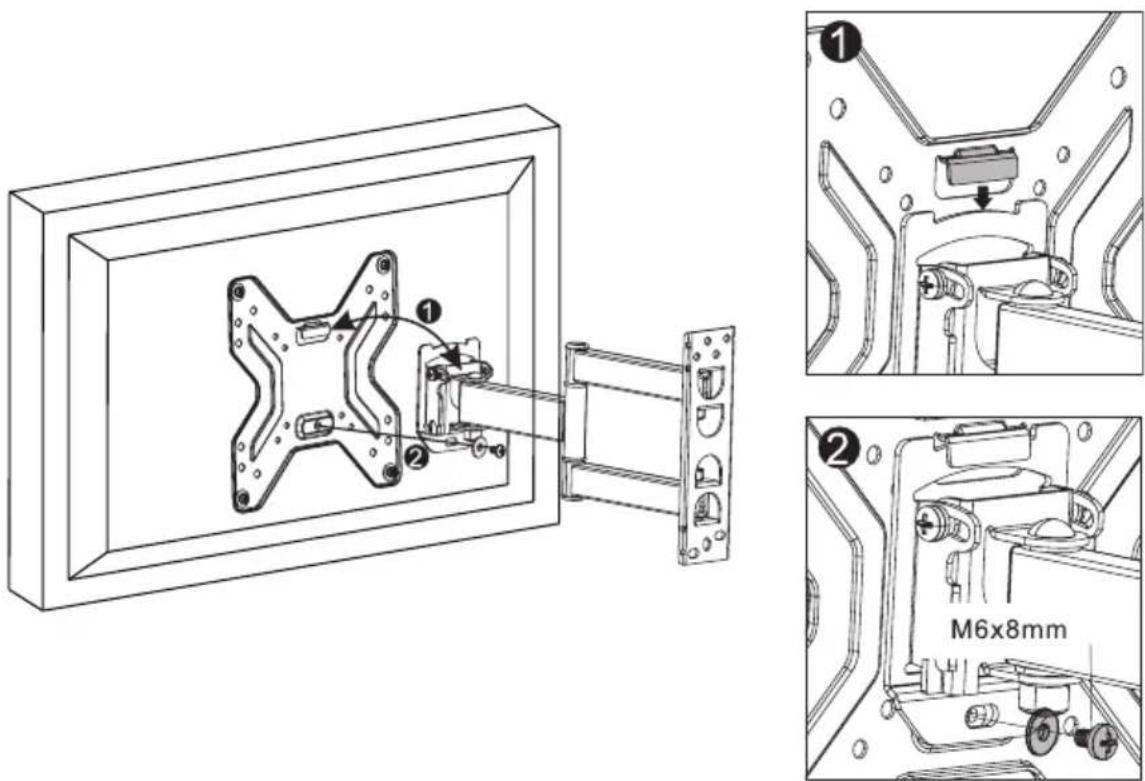

3 - Instalarea panoului adaptorului pe placa de perete

Montați panoul adaptorului pe brațul de perete, astfel încât flanșa adaptorului să fie amplasată pe șinele plăcii de perete. Strângeți șurubul M6 de pe șinele plăcii de perete. Strângeți bine șurubul, dar nu prea mult.

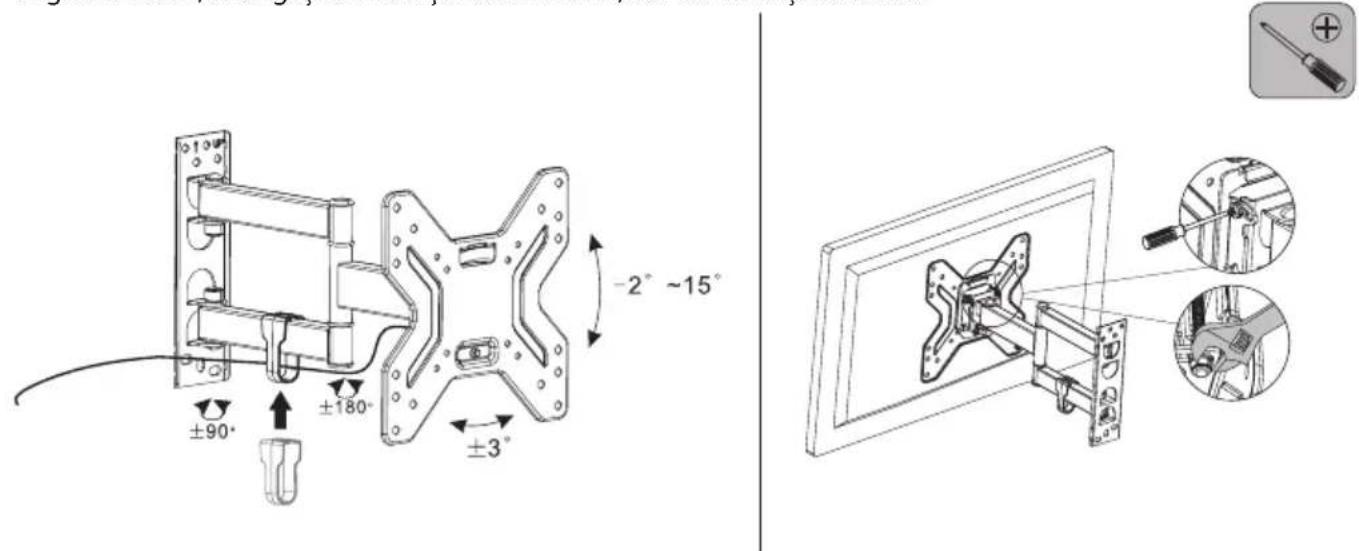

4 – Fixarea cablului, ajustarea unghiului de înclinare și strângerea

Puteți introduce cablajul prin orificiul pentru cablu de pe brațul de perete al consolei. După tragerea cablurilor prin orificiu, fixați dispozitivul de organizare a cablurilor inclus.

Slăbiți șuruburile de pe placa brațului de perete pentru a ajusta unghiul de înclinare al TV-ului, așa cum se arată mai jos. Slăbiți și strângeți șuruburile utilizând o șurubelniță Phillips și o cheie Phillips. După ajustarea unghiului dorit, strângeți din nou șuruburile ferm, dar nu cu forță excesivă.

SPECIFICAȚII TEHNICE

Dimensiunea panouului: 17" (43,18 cm) până la 42" (106,68 cm)

Greutatea maximă a TV-ului: 25 kg

Compatibilitate: VESA 200×200

înclinare spre înainte/înapoi: -2° până la +15°

Rotația axei verticale: 2 niveluri, ±90° și ±90°

Distanța de la perete: 56–194 mm

UTILIZAREA ŞI ELIMINAREA LA DEŞEURI

Hârtie de ambalare și carton ondulat - livrați la centrele de colectare a deșeurilor obișnuite. Folie de ambalare, saci din polietilenă, articole din plastic - aruncați în recipientele de reciclare a materialelor din plastic.

ELIMINAREA PRODUSELOR LA SFÂRŞITUL DURATEI DE VIAȚĂ

Simbolul reprezentat pe produs sau pe ambalaj indică faptul că produsul nu trebuie tratat drept deșeu menajer. Predați produsul la locația specificată pentru reciclare. Preveniți impactul negativ asupra sănătății oamenilor și asupra mediului prin reciclarea corespunzătoare a produsului dumneavoastră. Reciclarea contribuie la conservarea resurselor naturale. Pentru mai multe informații privind reciclarea acestui produs, consultați autoritatea locală, organizația de procesare a deșeurilor menajere sau magazinul de unde ați achiziționat produsul.

08/05

Manualul de utilizare este disponibil pe internet la www.ecg-electro.eu.

Ne rezervăm dreptul de a efectua modificări ale textului și ale parametrilor tehnici.
