HASZNÁLATI ÚTMUTATÓ DS 1010 ECG

1. Fertőtlenítőszer porlasztó
2. Kapcsoló
3. Akasztó
4. LED kijelző
5. USB-Ccsatlakozó
6. Fertőtlenítőszer tartály
7. Szivacsrúd

Polski

Olvassa el figyelmesen és a későbbi felhasználásokhoz is őrizze meg!

A készüléket csak a használati útmutatóban leírt módon szabad használni. Az útmutatót későbbi felhasználásokhoz is őrizze meg. Amennyiben a készüléket eladja vagy kölcsönadja, akkor a készülékkel együtt a jelen használati útmutatót is adja át.

1. A termékhez nem tartozik fertőtlenítőszer. Javasoljuk 75% alkoholtartalmú fertőtlenítőszer használatát.
2. A készülékkel kizárólag csak folyékony halmazállapotú fertőtlenítőszert lehet porlasztani és adagolni. A készülékbe olajos készítményeket ne töltsön be, a porlasztó fúvóka eldugulhat.
3. A porlasztó készülék használata közben és a készülék közelében dohányozni és nyílt lángot használni tilos! Az alkoholos permet berobbanhat és égési sérülést okozhat.
4. A készülék nem játék, azzal gyerekek nem játszhatnak. Amennyiben a készüléket gyerekek is használják, akkor ügyeljen

arra, hogy ne nyeljék le a fertőtlenítőszert (illetve az ne kerüljön a szemükbe, szájukba stb.). Ha ez mégis megtörténik, akkor azonnal öblítse ki a gyermek száját, szemét tiszta vízzel, és a biztonság kedvéért vigye a gyermeket orvoshoz. A csomagolóanyag nem játék, azt gyerekek elöl elzárva tárolja. Műanyag zacskókkal a gyerekek nem játszhatnak! Fulladásveszély!

1. A készüléket ne tegye hőforrások és nyílt láng közelébe (pl. tűzhely). A készüléket ne hagyja közvetlen napsütötte helyen.

2. Az akkumulátor a készülékbe van beépítve - azt ne próbálja meg kiszerelni vagy cserélni.

3. A készülékkel kizárólag csak fertőtlenítőszert szabad porlasztani és adagolni. A készülék kizárólag csak otthoni használatra készült. A készülék kereskedelmi felhasználásokra nem alkalmas. A készüléket csak beltérben szabad használni.

4. A készüléket csak a mellékelt eredeti adapterröl töltse fel.

A DOBOZ TARTALMA

• Fertőtlenítőszer adagoló
  • Töltőkábel USB -C csatlakozóval
• Használati útmutató

A KÉSZÜLÉK FELTÖLTÉSE

Ha a bekapcsolt készüléken villog a kijelző, akkor az akkumulátor már majdnem teljesen lemerült. Az akkumulátort fel kell tölteni.

1. Csatlakoztassa a kábel USB -C csatlakozóját a készülék USB -C aljzatához ⑤.
2. A kábel másik végét csatlakoztassa egy standard adapterhez vagy a számítógép USB kimenetéhez.
3. A kijelző folyamatos világítása jelzi ki az akkumulátor feltöltését.

Megjegyzés:

az adagoló készülék akkumulátor töltése közben is használható. A teljesen lemerült akkumulátor kb. 3 óra alatt tölthető fel.

HASZNÁLAT

1. A fertőtlenítőszer tartályt két oldalánál fogja meg és húzza ki.

2. Az üveg palackot az óramutató járásával ellenkező irányba elforgatva csavarozza ki, majd vegye ki belőle a szivacsrudat.

3. Az üveg palackba töltsön fertőtlenítőszert.

4. A szivacsrudat tegye a palackba, majd csavarozza vissza a tartályba (az óramutató járásával azonos irányba elforgatva). A tartályt tegye vissza a készülékbe.

5. Nyomja meg a kapcsolót ②. Az adagoló bekapcsol.

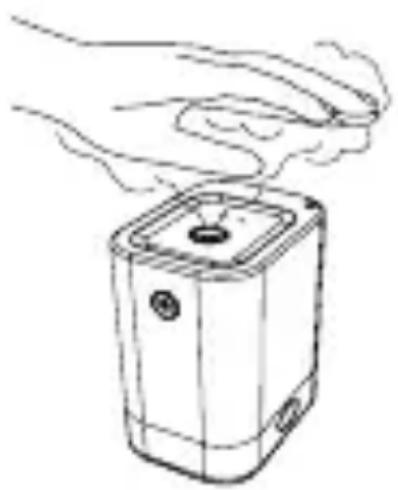

6. A kezét tegye a porlasztó fúvóka ① fölé. A készülék a porlasztó segítségével automatikusan adagolja a fertőtlenítőszert.

7. A készüléket dupla gombnyomással kell kikapcsolni.

Megjegyzés: ha tudja, hogy az adagolót legalább 24 óráig nem fogja használni, akkor kapcsolja ki.

MÜSZAKI ADATOK

Bemeneti feszültség / áram: DC 5 V / 1 A

Üzemi frekvencia: 108 ± 3 kHz

Üzemi áram: 300 mA

Permetezett térfogat: 45 ml/óra

Akkumulátor kapacitás: 1800 mA

Töltési idő: 3–4 óra

Érzékelési távolság: max. 12 cm

Tartály térfogata: 45 ml

Alkoholtartalom: 75%

Automatikus kikapcsolás 24 óra után

A HULLADÉKOK MEGSEMMISÍTÉSE

A papírt és a hullámpapírt dobja a papírgyűjtő konténerbe. A műanyag fóliákat, PE zacskót és egyéb műanyag csomagolóanyagokat a műanyag gyűjtő konténerbe dobja ki.

A TERMÉK MEGSEMMISÍTÉSE AZ ÉLETTARTAMA VÉGÉN

Az elektromos és elektronikus hulladékok kezelésére vonatkozó információk (érvényes az EU

tagországokban és a hulladékok szelektálását előíró országokban)

08/05

A terméken, vagy a termék csomagolóanyagán feltüntetett jel azt jelenti, hogy az elektromos és elektronikus készüléket a háztartási hulladékok közé kidobni tilos. A terméket az elektromos és elektronikus hulladékok gyűjtésére kijelölt hulladékgyűjtő helyen kell leadni újrahasznosításhoz. Az elhasználódott termék előírásszerű újrafeldolgozásával Ön is hozzájárul a környezetünk védelméhez. A hulladékok megfelelő újrahasznosítása fontos szerepet játszik a természeti erőforrások kímélésében. A termék hulladékgyűjtőbe való leadásáról, és az anyagok újrahasznosításáról további információkat a polgármesteri hivatalban, a hulladékgyűjtő helyen, vagy a termék eladási helyén kaphat.

Ez a termék megfelel a kisfeszültségű berendezések biztonságára és az elektromágneses kompatibilitásra vonatkozó EU irányelveknek.

A használati útmutatót a www.ecg-electro.eu honlapról töltheti le.

A szöveg és a müszaki paraméterek megváltoztatásának a joga fenntartva.
