Produkttyp	Elektrokardiograph (EKG)
Modell	DS 1010
Marke	EKG
Abmessungen (ca.)	300 x 200 x 50 mm
Gewicht (ca.)	1,2 kg
Stromversorgung	Wechselstrom 100-240 V, 50/60 Hz oder wiederaufladbarer Akku (11,1 V Li-Ion)
Akkulaufzeit (ca.)	4 Stunden Dauerbetrieb
Display	7-Zoll-Farb-LCD, Touchscreen
Aufnahmekanäle	12-Kanal-Gleichzeitige Aufnahme
Ableitungssystem	Standard-10-Elektroden-System
Interpretation	Automatische Analyse und Diagnosebericht
Arrhythmieerkennung	Ja, mit Alarm
Druck	Thermodrucker, 210 mm Papierbreite
Konnektivität	USB, Ethernet, Wi-Fi optional
Speicher	Interner Speicher für 1000 Aufzeichnungen
Sicherheitsstandards	IEC 60601-1, IEC 60601-2-25, defibrillationssicher
Ersatzteile und Reparaturfreundlichkeit	Austauschbare Elektroden, Kabel, Akku, Druckkopf; Wartung durch autorisierte Techniker
Wartung und Reinigung	Elektroden und Kabel mit 70 % Alkohol reinigen; an trockenem Ort aufbewahren
Betriebsbedingungen	10 °C bis 40 °C, 30 % bis 75 % Luftfeuchtigkeit
Garantie	2 Jahre

Häufig gestellte Fragen - DS 1010 ECG

Wie schließe ich die Elektroden an den Patienten an?

Platzieren Sie die 10 Elektroden an den Standardpositionen: 4 an den Gliedmaßen (RA, LA, RL, LL) und 6 auf der Brust (V1-V6). Stellen Sie einen guten Hautkontakt sicher und verwenden Sie bei Bedarf Elektrodengel. Beachten Sie das Platzierungsdiagramm im Handbuch.

Wie starte ich eine Aufnahme?

Nach dem Anschließen der Elektroden drücken Sie die Einschalttaste. Wählen Sie „Neuer Patient“ oder geben Sie die Patienten-ID ein. Drücken Sie auf dem Bildschirm die Taste „Aufzeichnen“. Das Gerät erfasst automatisch das 12-Kanal-EKG und druckt oder speichert den Bericht.

Was soll ich tun, wenn der Bildschirm leer ist?

Überprüfen Sie die Stromversorgung: Stellen Sie sicher, dass das Netzteil angeschlossen oder der Akku geladen ist. Wenn Sie den Akku verwenden, versuchen Sie, ihn mindestens 30 Minuten lang aufzuladen. Wenn der Bildschirm immer noch leer ist, wenden Sie sich an den technischen Support.

Kann ich dieses EKG zu Hause ohne ärztliche Aufsicht verwenden?

Das DS 1010 ist für den professionellen Einsatz in Kliniken oder Krankenhäusern konzipiert. Die Anwendung zu Hause sollte nur unter ärztlicher Anleitung erfolgen. Das Gerät liefert eine Interpretation, aber die Diagnose muss von einem qualifizierten Arzt gestellt werden.

Wie wechsle ich das Thermapapier?

Öffnen Sie die Druckerabdeckung, entfernen Sie die gebrauchte Papierrolle. Legen Sie eine neue Rolle ein, wobei die Thermoschicht zum Druckkopf zeigt. Ziehen Sie ein kleines Stück heraus, schließen Sie die Abdeckung. Der Drucker zieht das Papier automatisch ein.

Wie lange hält der Akku?

Der wiederaufladbare Lithium-Ionen-Akku bietet ca. 4 Stunden Daueraufnahme oder 8 Stunden Bereitschaftsbetrieb. Eine vollständige Aufladung dauert etwa 2,5 Stunden.

Wie reinige und warte ich das Gerät?

Reinigen Sie die Außenseite mit einem weichen, feuchten Tuch. Für die Elektroden und Kabel verwenden Sie ein leicht mit 70% Isopropylalkohol befeuchtetes Tuch. Tauchen Sie keine Teile in Flüssigkeiten. Lagern Sie das Gerät an einem trockenen, staubfreien Ort.

Ist das Gerät wasserdicht?

Nein, das DS 1010 ist nicht wasserdicht. Schützen Sie es vor Flüssigkeiten und Feuchtigkeit. Betreiben Sie es nicht in feuchter Umgebung. Bei versehentlichem Spritzen sofort trocken wischen.

Wie kann ich die EKG-Daten exportieren oder speichern?

Sie können Aufzeichnungen über USB an einen Computer oder ein Netzwerk exportieren. Das Gerät unterstützt die Formate PDF, DICOM und SCP-ECG. Schließen Sie das USB-Kabel an oder verwenden Sie WLAN (falls vorhanden), um Dateien zu übertragen.

Wo bekomme ich Service oder Ersatzteile?

Wenden Sie sich an das autorisierte EKG-Servicecenter in Ihrer Region. Übliche Ersatzteile (Elektroden, Kabel, Akku, Druckkopf) sind erhältlich. Versuchen Sie nicht, das Gerät selbst zu reparieren, da dies die Garantie ungültig machen kann.

BEDIENUNGSANLEITUNG DS 1010 ECG

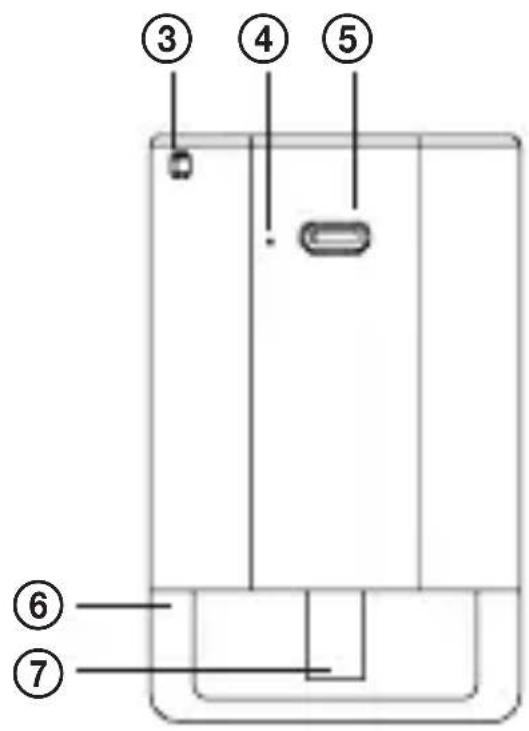

1. Desinfektionszer- stäuber
2. Schalter
3. Öse zum Aufhängen
4. LED-Anzeige
5. USB-C-Eingang
6. Behälter für Desinfektion
7. Schaumstäbchen

Čeština

Bitte aufmerksam lesen und für den künftigen Gebrauch gut aufbewahren!

Das Gerät darf ausschließlich gemäß dieser Bedienungsanleitung benutzt werden. Bewahren Sie die Bedienungsanleitung für den künftigen Gebrauch gut auf. Falls Sie das Gerät einer anderen Person übergeben, fügen Sie diese Bedienungsanleitung hinzu.

1. Das Desinfektionsmittel ist nicht Teil des Lieferungsumfangs. Wir empfehlen ein Mittel mit 75% Alkohol zu benutzen.
2. Der Spender ist ausschließlich für die Zerstäubung von Desinfektion in flüssiger Form bestimmt. Gießen Sie unter keinen Umständen ölhaltige Flüssigkeiten in das Gerät, die den Spender verstopfen könnten.
3. Rauchen Sie nicht während der Verwendung des Spenders und meiden eine Manipulation mit offenem Feuer. Der Alkohol könnte sich entzünden und Verbrennungen verursachen.
4. Kinder dürfen nicht mit dem Gerät spielen. Seien Sie besonders aufmerksam, falls Kinder mit dem Gerät manipulieren,

damit die Flüssigkeit nicht verzehrt wird (z.B. beim Eindringen in Augen oder Mund). Ansonsten sollte die betroffene Stelle mit Wasser ausgespült und sicherheitshalber ein Arzt kontaktiert werden. Kinder dürfen nicht mit dem Verpackungsmaterial spielen. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Erstickungsgefahr.

1. Gerät niemals auf heiße Oberflächen (z.B. Kochplatten), in der Nähe von Wärmequellen oder offenen Feuerquellen platzieren. Lassen Sie das Gerät nicht im direkten Sonnenlicht liegen-
2. Die Batterien sind integriert - versuchen Sie nicht diese zu demontieren oder auszuwechseln.
3. Das Gerät ist ausschließlich für die Zerstäubung vo Desinfektion bestimmt Das Gerät ist ausschließlich für den Haushaltsgebrauch bestimmt und darf nicht für kommerzielle Zwecke benutzt werden. Das Gerät darf ausschließlich in Innenräumen benutzt werden.
4. Gerät nur via originelle Stromversorgungsquelle aufladen.

VERPACKUNGSINHALT

• Desinfektionsspender
• Ladekabel mit USB -C-Stecker
• Bedienungsanleitung

LADEN DES SPENDERS

Falls das Gerät ausgeschaltet ist und die Anzeige blinkt bedeutet das, dass die Batterie fast leer ist und geladen werden muss.

1. Stecken Sie den Stecker USB -C des mitgelieferten Kabels in den USB -C-Eingang des Spenders ⑤.
2. Stecken Sie das andere Ende des Ladekabels in eine Batterieladevorrichtung oder einen USB -Eingang am PC.
3. Sobald die Anzeige ununterbrochen leuchtet, ist der Ladevorgang abgeschlossen.

Bemerkung: Der Spender kann auch während des Ladevorgangs benutzt werden. Das Laden einer vollständig entladenen Batterie dauert etwa 3 Stunden.

FUNKTIONEN

1. Greifen Sie den Behälter mit Desinfektion an beiden Seiten und nehmen heraus.
2. Schrauben Sie das innere gläserne Fläschchen entgegengesetzt dem Uhrzeigersinn ab und nehmen das Schaumstäbchen heraus.
3. Befüllen Sie das gläserne Fläschchen mit Desinfektionsmittel.

4. Geben Sie in das Fläschchen das Schaumstäbchen zurück und schrauben diese im Uhrzeigersinn wieder ein. Setzen Sie den Behälter für Desinfektion auf den Spenderkörper auf.

5. Drücken Sie den Schalter ②. Der Spenderschaltet sich ein.

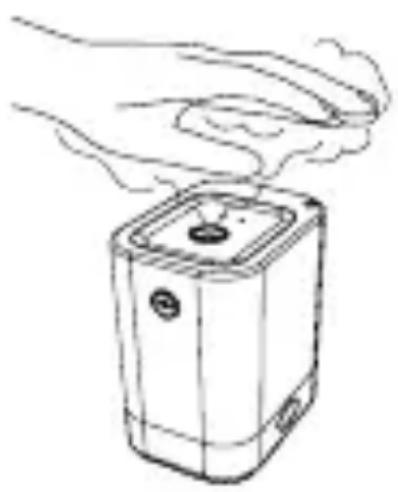

6. Legen Sie die Hände auf die Öffnung des Zerstäubers ①. Das Desinfektionsmittel wird automatisch via Zerstäuber (Atomizer) zerstäubt.

7. Falls Sie den Spender ausschalten möchten, drücken Sie den Schalter zweimal hintereinander.

Bemerkung: Beabsichtigen Sie den Spender für länger als 24 Stunden nicht zu benutzen, schalten Sie diesen aus.

TECHNISCHE ANGABEN

Eingangs-/Ausgangsspannung: DC 5 V / 1 A

Arbeitsfrequenz: 108 ± 3 kHz

Arbeitsstrom: 300 mA

Zerstäubungsvolumen: 45 ml / h

Batteriekapazität: 1800 mA

Ladezeit: 3–4 Stunden

Detektionsbereich: max. 12 cm

Behältervolumen: 45 ml

Alkoholgehalt: 75 %

Automatisches Ausschalten: nach 24 Stunden

VERWERTUNG UND ENTSORGUNG VON ABFALL

Verpackungspapier und Wellenpappe an einer Sammelstelle abgeben. Verpackungsfolie, PET -Beutel und Kunststoffteile gehören in Sammelcontainer für Kunststoff.

ENTSORGUNG DES PRODUKTES NACH ABLAUF DER LEBENSDAUER

Entsorgung von gebrauchten elektrischen und elektronischen Geräten (gültig in den

08/05

Mitgliedsländern der EU und anderen europäischen Ländern, in denen das Abfalltrennungssystem eingeführt wurde) 08/05

Das abgebildete Symbol auf dem Produkt oder auf der Verpackung weist darauf hin, dass das Produkt nicht in den Hausmüll gehört. Das Produkt sollte an einem Ort abgeben werden, der für die Wiederverwertung von elektrischen und elektronischen Geräten bestimmt ist. Eine richtige Entsorgung des Produktes beugt negativen Einflüssen auf die menschliche Gesundheit und die Umwelt vor. Die Wiederverwertung trägt zum Schutz der Naturressourcen bei. Weitere Informationen über die Wiederverwertung des Produktes erhalten Sie über das Gemeindeamt, eine Organisation, die sich mit der Behandlung von Hausmüll befasst, oder die Verkaufsstelle, an der das Produkt erworben wurde.

Dieses Produkt erfüllt sämtliche Anforderungen der EU -Richtlinien über die elektromagnetische Kompatibilität und elektrische Sicherheit.

CE

Die Bedienungsanleitung ist der Website www.ecg-electro.euzu entnehmen.

Änderungen des Textes und der technischen Parameter sind vorbehalten.
