NÁVOD K OBSLUZE DS 1010 ECG

1. Rozprašovač desin-fekce
2. Vypínač
3. Úchyt pro zavěšení
4. Indikátor LED
5. KonektorUSB-C
6. Nádoba na desinfekci
7. Pěnová tyčinka

Eesti keel

Čtěte pozorně a uschovejte pro budoucí potřebu!

Přístroj smí být použit pouze způsobem uvedeným v tomto návodu. Návod uschovejte k dalšímu použití. Pokud přístroj předáváte jiné osobě, přiložte prosím tento návod.

1. Součástí balení tohoto produktu není desinfekční přípravek. Doporučujeme použití přípravku se 75% obsahem alkoholu.
2. Dávkovač je určen výhradně k rozprašování desinfekce v tekutém skupenství. Za žádných okolností do přístroje nelijte olejnaté kapaliny, abyste předešli ucpání rozprašovače.
3. Při používání dávkovače nekuřte a vyhněte se manipulaci s otevřeným ohněm. Mohlo by dojít ke vznícení alkoholu a popálení.
4. Děti si se spotřebičem nesmějí hrát. Dbejte zvýšené pozornosti, pokud s přístrojem manipulují děti, aby nedošlo k vnitřnímu užití tekutiny, doplněné do přístroje (např. vniknutí do očí či úst). V takovém případě postižené

místo vypláchněte vodou a pro jistotu kontaktujte lékaře. Děti si nesmějí hrát s obalovým materiálem. Nenechte děti hrát si s plastovými sáčky. Nebezpečí udušení.

1. Nikdy nepokládejte přístroj na horké povrchy (např. varné desky) nebo do blízkosti zdrojů tepla či otevřeného ohně. Nenechávejte jej na přímém slunci.
2. Baterie jsou zabudované - nepokoušejte se je demontovat či vyměňovat.
3. Přístroj je určený výhradně pro rozprašování desinfekce. Přístroj je navržen pro použití v domácnosti a nesmí být používán pro komerční účely. Přístroj smí být používán pouze ve vnitřních prostorách.
4. Nabíjejte přístroj pouze pomocí originálního zdroje napájení.

OBSAH BALENÍ

• Dávkovač desinfekce
- Nabíjecí kabel s konektorem USB -C
• Návod k obsluze

NABÍJENÍ DÁVKOVAČE

Pokud je přístroj zapnutý a indikátor bliká, znamená to, že baterie je téměř vybitá a je zapotřebí ji nabít.

1. Zapojte konektor USB -C přiloženého kabelu do konektoru USB -C na dávkovači ⑤.
2. Opačný konec kabelu zapojte do nabíječky nebo USB konektoru počítače.
3. Jakmile začne indikátor svítit nepřerušovaně, nabíjení je dokončeno.

Poznámka: Dávkovač můžete během nabíjení používat. Nabíjení zcela vybité baterie trvá přibližně 3 hodiny.

POUŽITÍ

1. Uchopte nádobu na desinfekci za obě strany a vyjměte ji.
2. Odšroubujte vnitřní skleněnou lahvičku otáčením proti směru hodinových ručiček a vytáhněte z ní pěnovou tyčinku.
3. Naplňte skleněnou lahvičku desinfekčním přípravkem.
4. Vložte do lahvičky pěnovou tyčinku a zašroubuje ji zpět otáčením ve směru

hodinových ručiček. Nasadte nádobu na desinfekci zpět na tělo dávkovače.

1. Stiskněte vypínač ②. Dávkovač se zapne.

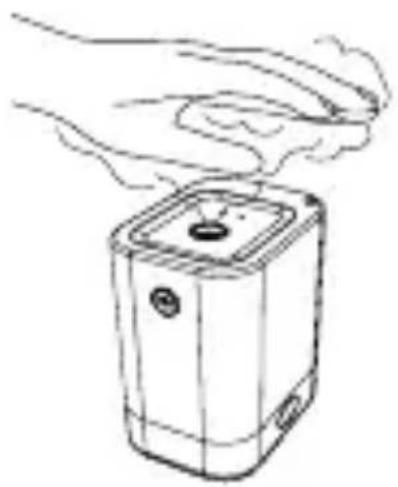

2. Položte ruce nad otvor rozprašovače ①. Přístroj automaticky rozpráší desinfekci pomocí atomizéru.

3. Dvojitým stisknutím vypínače dávkovač vypněte.

Poznámka: Pokud víte, že dávkovač nebudete používat déle než 24 hodin, vždy jej vypněte.

TECHNICKÉ ÚDAJE

Vstupní napětí/proud: DC 5 V / 1 A

Pracovní frekvence: 108 ± 3 kHz

Pracovní proud: 300 mA

Objem rozprašování: 45 ml / h

Kapacita baterie: 1800 mA

Doba nabíjení: 3–4 hodiny

Detekční vzdálenost: max. 12 cm

Objem nádoby: 45 ml

Obsah alkoholu: 75%

Automatické vypnutí: po 24 hodinách

VYUŽITÍ A LIKVIDACE ODPADU

Balicí papír a vlnitá lepenka – odevzdat do sběrných surovin. Přebalová folie, PE sáčky, plastové díly – do sběrných kontejnerů na plasty.

LIKVIDACE VÝROBKU PO UKONČENÍ ŽIVOTNOSTI

Likvidace použitých elektrických a elektronických zařízení (platí v členských zemích EU a dalších evropských zemích se zavedeným systémem třídění odpadu)

08/05

Vyobrazený symbol na produktu nebo na obalu znamená, že s produktem by nemělo být nakládáno jako s domovním odpadem. Produkt odevzdejte na místo určené pro recyklaci elektrických a elektronických zařízení. Správnou likvidací produktu zabráníte negativním vlivům na lidské zdraví a životní prostředí. Recyklace materiálů přispívá k ochraně přírodních zdrojů. Více informací o recyklaci tohoto produktu Vám poskytne obecní úřad, organizace pro zpracování

domovního odpadu nebo prodejní místo, kde jste produkt zakoupili.

Tento výrobek splňuje požadavky směrnic EU o elektromagnetické kompatibilitě a elektrické bezpečnosti.

Návod k obsluze je k dispozici na webových stránkách www.ecg-electro.eu.

Změna textu a technických parametrů vyhrazena.

OHUTUSJUHISED

• Dávkovač dezinfekcie
- Nabíjací kábel s konektorom USB -C
• Návod na obsluhu

NABÍJANIE DÁVKOVAČA

hodinových ručičiek. Nasadte nádobu na dezinfekciu spät na telo dávkovača.

1. Stlačte vypínač ②. Dávkovač sa zapne.

2. Položte ruky nad otvor rozprašovača ①. Prístroj automaticky rozpráši dezinfekciu pomocou atomizéra.

3. Dvojitým stlačením vypínača dávkovač vypnite.

Vstupné napätie/prúd: DC 5 V/1 A

Pracovná frekvencia: 108 ± 3 kHz

Čas nabíjania: 3 – 4 hodiny

Likvidácia použitých elektrických a elektronických zariadení (platí v členských krajinách EÚ a dálších európskych krajinách so zavedeným systémom triedenia odpadu)

08/05

Návod na obsluhu je k dispozícii na webových stránkach www.ecg-electro.eu.

Zmena textu a technických parametrov vyhradená.
