ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 59G184 Graphite

(GR) ΜΕΤΑΦΡΑΣΗ ΤΩΝ ΑΡΧΙΚΩΝ ΟΔΗΓΙΩΝ ΓΩΝΙΑΚΟΣ ΤΡΙΒΕΝΤΗΣ 58G184

ΠΡΟΣΟΧΗ Διαβάστε όλες τις προειδοποιήσεις ασφαλείας, τις οδηγίες, τις εικόνες και τις προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο. Η μη τήρηση όλων των παρακάτω οδηγιών μπορεί να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά.

- Αυτό το ηλεκτρικό εργαλείο έχει σχεδιαστεί για χρήση ως τροχός, γυαλιστικό ή κόφτης. Διαβάστε όλες τις προείδοποιήσεις ασφαλείας, τις οδηγίες, τις εικόνες και τις προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο. Η μη τήρηση όλων των παρακάτω οδηγιών μπορεί να οδηγήσει σε ηλεκτροπληξία, πυρκαγιά και/ή σοβαρό τραυματισμό.

- Μην χρησιμοποιείτε αυτό το ηλεκτρικό εργαλείο για λείανση, βούρτσισμα με συρματόβουρτσα ή κοπή οπών. Οι εργασίες για τις οποίες το ηλεκτρικό εργαλείο δεν έχει σχεδιαστεί ενδέχεται να δημιουργήσουν κινδύνους και να προκαλέσουν σωματικούς τραυματισμούς.

- Μην τροποποιείτε αυτό το ηλεκτρικό εργαλείο με οποιονδήποτε τρόπο που δεν προβλέπεται ρητά και δεν καθορίζεται από τον κατασκευαστή του εργαλείου. Τέτοιες τροποποιήσεις μπορεί να οδηγήσουν σε απώλεια ελέγχου και σοβαρό τραυματισμό.

- Μην χρησιμποιείτε εξαρτήματα που δεν έχουν σχεδιαστεί και καθοριστεί ειδικά από τον κατασκευαστή του εργαλείου. Το γεγονός και μόνο ότι ένα εξάρτημα ταιριάζει στο ηλεκτρικό εργαλείο δεν εγγυάται την ασφαλή λειτουργία του.

- Η ονομαστική ταχύτητα του εξαρτήματος πρέπει να είναι τουλάχιστον ίση με τη μέγιστη ταχύτητα που καθορίζεται στο ηλεκτρικό εργαλείο. Τα εξαρτήματα που λειτουργούν σε ταχύτητες υψηλότερες από την ονομαστική ταχύτητα ενδέχεται να υποστούν ζημιά και να σπάσουν σε κομμάτια.

- Η εξωτερική διάμετρος και το πάχος του εξαρτήματος πρέπει να βρίσκονται εντός των ονομαστικών παραμέτρων του ηλεκτρικού εργαλείου. Τα εξαρτήματα με ακατάλληλες διαστάσεις δεν μπορούν να στερεωθούν ή να ελεγχθούν σωστά.

- Οι διαστάσεις στερέωσης του εξαρτήματος πρέπει να ταιριάζουν με τις διαστάσεις στερέωσης του ηλεκτρικού εργαλείου. Τα εξαρτήματα που δεν ταιριάζουν με τις διαστάσεις στερέωσης του ηλεκτρικού εργαλείου θα χάσουν την ισορροπία τους, θα δονηθούν υπερβολικά και ενδέχεται να προκαλέσουν απώλεια ελέγχου.

- Μην χρησιμοποιείτε κατεστραμμένα εξαρτήματα. Πριν από κάθε χρήση, ελέγξε τα εξαρτήματα, όπως τροχούς λείανσης, για ρωγμές και σπασίματα, τα μαξιλάρια τροχών λείανσης για ρωγμές, σχισίματα ή υπερβολική φθορά και τις συρμάτινες βούρτσες για χαλαρά ή σπασμένα σύρματα. Εάν το ηλεκτρικό εργαλείο ή το εξάρτημα έχει πέσει, ελέγξε το για ζημιές ή τοποθετήστε εξαρτήματα που δεν έχουν υποστεί ζημιά. Αφού ελέγξετε και τοποθετήσετε το εξάρτημα, βεβαιωθείτε ότι ο χειριστής και οι παρευρισκόμενοι βρίσκονται μακριά από το επίπτεδο περιστροφής του εξαρτήματος και λειτουργήστε το ηλεκτρικό εργαλείο στη μέγιστη Τα κατεστραμμένα εξαρτήματα συνήθως παρουσιάζουν βλάβη κατά τη διάρκεια αυτής της δοκιμής.

• Φορέστε ατομικό προστατευτικό εξοπλισμό. Ανάλογα με την εφαρμογή, χρησιμοποιήστε ασπίδα προσώπου, γυαλιά ασφαλείας

ή προστατευτικά γυαλιά. Εάν είναι απαραίτητο, φορέστε μάσκα σκόνης, προστατευτικά αυτιών, γάντια και ποδιά εργαστηρίου για προστασία από μικρά λειαντικά σωματίδια ή θραύσματα των τεμαχίων εργασίας. Η προστασία των ματιών πρέπει να είναι ικανή να σταματήσει τα θραύσματα που δημιουργούνται κατά τη διάρκεια διαφόρων εφαρμογών. Η μάσκα σκόνης ή η αναπνευστική συσκευή πρέπει να είναι ικανή να φίλτράρει τα σωματίδια που δημιουργούνται κατά τη διάρκεια της εφαρμογής. Η παρατεταμένη έκθεση σε υψηλά επίπεδα θορύβου μπορεί να προκαλέσει απώλεια ακοής.

- Οι παρευρισκόμενοι πρέπει να διατηρούν ασφαλή απόσταση από την περιοχή εργασίας. Όποιος εισέρχεται στην περιοχή εργασίας πρέπει να φοράει εξοπτλισμό ατομικής προστασίας. Θραύσματα του τεμαχίου εργασίας ή κατεστραμμένος εξοπτλισμός μπορεί να εκτοξευθούν και να προκαλέσουν τραυματισμό εκτός της άμεσης περιοχής εργασίας.

- Όταν εκτελείτε εργασίες όπου το εργαλείο κοπής μπορεί να έρθει σε επαφή με κρυμμένα καλώδια ή το δικό του καλώδιο, κρατήστε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες επιφάνειες λαβής του. Η επαφή μεταξύ του εργαλείου κοπής και ενός καλωδίου υπό τάση μπορεί να προκαλέσει την ενεργοποίηση των εκτεθειμένων μεταλλικών μερών του ηλεκτρικού εργαλείου, με αποτέλεσμα τον ηλεκτροπληξία του χειριστή.

- Κρατήστε το καλώδιο μακριά από το περιστρεφόμενο μέρος. Εάν χάσετε τον έλεγχο, το καλώδιο μπορεί να κοπεί ή να σκαλώσει και το χέρι ή ο βραχίονας σας μπορεί να τραβηχτεί στο περιστρεφόμενο μέρος.

- Μην αφήνετε ποτέ το ηλεκτρικό εργαλείο μέχρι να σταματήσει εντελώς το εξάρτημα. Το περιστρεφόμενο εξάρτημα μπορεί να πιαστεί στην επιφάνεια και να τραβήξει το ηλεκτρικό εργαλείο από τα χέρια σας.

- Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο ενώ το μεταφέρετε. Η τυχαία επαφή με το περιστρεφόμενο εξάρτημα μπορεί να προκαλέσει το σκόλισμα του στα ρούχα και να τραβήξει το εξάρτημα προς το σώμα.

- Καθαρίζετε τακτικά τα ανοίγματα εξαερισμού του ηλεκτρικού εργαλείου. Ο ανεμιστήρας του κινητήρα τραβά σκόνη στο περίβλημα και η υπερβολική συσσώρευση μεταλλικής σκόνης μπορεί να προκαλέσει ηλεκτρικό κίνδυνο.

- Μην χρησιμοποιείτε ηλεκτρικά εργαλεία κοντά σε εύφλεκτα υλικά. Οι σπινθήρες μπορεί να αναφλέξουν αυτά τα υλικά.

- Μην χρησιμοποιείτε εξαρτήματα που απαιτούν υγρά ψυκτικά. Η χρήση νερού ή άλλων υγρών ψυκτικών μπορεί να προκαλέσει ηλεκτροπληξία ή ηλεκτροπληξία.

- Χρησιμοποιείτε μόνο τους τύπους δίσκων που προδιαγράφονται για το ηλεκτρικό εργαλείο και τα προστατευτικά που έχουν σχεδιαστεί για τους επιλεγμένους δίσκους. Οι δίσκοι για τους οποίους δεν έχει σχεδιαστεί το ηλεκτρικό εργαλείο ενδέχεται να μην προστατεύονται επαρκώς και είναι επικίνδυνοι.

- Η επιφάνεια λείανσης των τροχών με κεντρική εσοχή πρέπει να τοποθετείται κάτω από το επίπεδο της άκρης του προστατευτικού καλύμματος. Ένας τροχός που έχει τοποθετηθεί λανθασμένα και προεξέχει πέρα από το επίπεδο της άκρης του προστατευτικού καλύμματος δεν μπορεί να προστατευθεί επαρκώς.

• Το προστατευτικό πρέπει να είναι σταθερά συνδεδεμένο στο ηλεκτρικό εργαλείο και τοποθετημένο έτσι ώστε να εξασφαλίζεται η μέγιστη ασφάλεια, ώστε να εκτίθεται όσο το δυνατόν λιγότερο η επιφάνεια του δίσκου προς τον χειριστή. Το προστατευτικό προστατεύει τον χειριστή από θραύσματα δίσκου, τυχαία επαφή με τον δίσκο και σπινθήρες που θα μπορούσαν να αναφλέξουν τα ρούχα.

- Οι δίσκοι μπορούν να χρησιμοποιηθούν μόνο για συγκεκριμένες εφαρμογές. Πα παράδειγμα: μην λειαίνετε με την πλευρά ενός δίσκου κοπής. Οι δίσκοι κοπής είναι σχεδιασμένοι για περιφερειακή λείανση και οι πλευρικές δυνάμεις που ασκούνται σε αυτούς τους δίσκους μπορεί να προκαλέσουν θραύση.

- Χρησιμοποιείτε πάντα φλάντζες που δεν έχουν υποστεί ζημιά και έχουν το σωστό μέγεθος και σχήμα για τον επιλεγμένο δίσκο. Οι κατάλληλες φλάντζες δίσκου στηρίζουν τον δίσκο, μειώνοντας έτσι τον κίνδυνο θραύσης. Οι φλάντζες για δίσκους κοπής μπορεί να διαφέρουν από τις φλάντζες για δίσκους λείανσης.

- Μην χρησιμοποιείτε φθαρμένους δίσκους που προορίζονται για μεγαλύτερα ηλεκτρικά εργαλεία. Ένας δίσκος που προορίζεται για ένα μεγαλύτερο ηλεκτρικό εργαλείο δεν είναι κατάλληλος για την υψηλότερη ταχύτητα ενός μικρότερου εργαλείου και μπορεί να σπάσει.

- Όταν χρησιμοποιείτε δίσκους δίπλής χρήσης, χρησιμοποιείτε πάντα ένα προστατευτικό κάλυμμα που είναι κατάλληλο για την εκάστοτε εργασία. Η μη χρήση του σωστού προστατευτικού καλύμματος μπορεί να έχει ως αποτέλεσμα να μην παρέχει το επιθυμητό επίπεδο προστασίας, γεγονός που μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

- Μην «μπλοκάρετε» τον δίσκο κοπής και μην ασκείτε υπερβολική πίεση. Μην επιχειρείτε να κάνετε πολύ βαθιές κοπές. Η υπερφόρτωση του δίσκου αυξάνει το φορτίο του και την ευαισθησία του σε στρέβλωση ή μπλοκάρισμα κατά την κοπή, καθώς και τον κίνδυνο ανάκρουσης ή θραύσης του δίσκου.

- Μην τοποθετείτε το σώμα σας σε ευθεία γραμμή με την περιστρεφόμενη λεπίδα ή πίσω από αυτήν. Όταν η λεπίδα απομακρύνεται από το σώμα σας κατά τη λειτουργία, οποιαδήποτε ανάκρουση μπορεί να προκαλέσει την εκτίναξη της περιστρεφόμενης λεπίδας και του ηλεκτρικού εργαλείου κατευθείαν προς το μέρος σας.

- Εάν ο δίσκος μπλοκάρει ή η κοπή διακοπεί για οποιονδήποτε λόγο, απενεργοποιήστε το ηλεκτρικό εργαλείο και κρατήστε το σταθερό μέχρι να σταματήσει εντελώς ο δίσκος. Μην επιχειρήσετε ποτέ να αφαιρέσετε τον δίσκο κοπής από την περιοχή κοπής ενώ ο δίσκος βρίσκεται σε κίνηση, καθώς αυτό μπορεί να προκαλέσει ανάκρουση. Ερευνήστε την αιτία του μπλοκαρίσματος του δίσκου και λάβετε μέτρα για την εξάλειψή της.

- Мнн сυνεχίσετε την κοπή στο τεμάχιο εργασίας. Περιμένετε μέχρι η λεπίδα να φτάσει στην πλήρη ταχύτητα και στη συνέχεια συνεχίσε προσεκτικά την κοπή. Εάν συνεχίσετε τη λειτουργία του ηλεκτρικού εργαλείου στο τεμάχιο εργασίας, η λεπίδα μπορεί να μπλοκάρει, να μετατοπιστεί ή να προκαλέσει ανάκρουση.

- Στηρίξτε τα πάνελ ή άλλα αντικείμενα μεγάλου μεγέθους για να ελαχιστοποιήσετε τον κίνδυνο εμπλοκής της λεπίδας και ανάκρουσης. Τα μεγάλα αντικείμενα τείνουν να κρεμούν κάτω από το βάρος τους. Τα στηρίγματα πρέπει να τοποθετούνται κάτω από το αντικείμενο κοντά στη γραμμή κοπής και στις άκρες του αντικειμένου και στις δύο πλευρές της λεπίδας.

- Να είστε ιδιαίτερα προσεκτικοί όταν κάνετε «κοπές τσέπης» σε υπάρχοντες τοίχους ή άλλες τιφλές περιοχές. Μια προεξέχουσα λεπίδα μπορεί να κόψει σωλήνες αερίου ή νερού, ηλεκτρικές καλωδιώσεις ή αντικείμενα που μπορεί να προκαλέσουν ανάκρουση.

- Μην επιχειρήσετε να κάνετε καμπύλες κοπές. Η υπερβολική φόρτιση της λεπίδας αυξάνει την πίεση και την ευαισθησία της λεπίδας σε στρέβλωση ή εμπλοκή κατά την κοπή, καθώς και τον κίνδυνο ανάκρουσης ή θραύσης της λεπίδας, που μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

- Μην αφήνετε χαλαρά μέρη του καλύμματος στίλβωσης ή τα κορδόνια στερέωσης του να περιστρέφονται ελεύθερα. Απομακρύνετε ή κόψτε τυχόν χαλαρά κορδόνια στερέωσης. Τα χαλαρά και περιστρεφόμενα κορδόνια στερέωσης μπορούν να τυλιχτούν γύρω από τα δάχτυλά σας ή να πιαστούν στο τεμάχιο εργασίας.

• ΑΙΤΙΕΣ ΚΑΙ ΠΡΟΛΗΨΗ ΤΗΣ ΑΝΤΑΝΑΚΛΑΣΗΣ ΣΤΟ ΧΕΙΡΙΣΤΗ:

- Η ανάκρουση είναι μια ξαφνική αντίδραση στο μπλοκάρισμα ή το σκόνταμα ενός περιστρεφόμενου τροχού, μαξιλαριού, βούρτσας ή állου εξαρτήματος. Το μπλοκάρισμα ή το σκόνταμα προκαλεί την απότομη διακοπή της περιστροφής του εξαρτήματος, η οποία με τη σειρά της προκαλεί την ώθηση του μη ελεγχόμενου ηλεκτρικού εργαλείου στην αντίθετη κατεύθυνση της περιστροφής του εξαρτήματος στο σημείο του μπλοκαρίσματος.

- Για παράδειγμα, εάν ένας τροχός λείανσης πιαστεί ή μπλοκαριστεί από το τεμάχιο προς κατεργασία, η άκρη του τροχού λείανσης που εισέρχεται στο σημείο εμπλοκής μπορεί να σκάψει στην επιφάνεια του υλικού, προκαλώντας το άλμα ή την εκτίναξη του τροχού λείανσης. Ο τροχός λείανσης μπορεί να αναπηδήσει προς τον χειριστή ή μακριά από αυτόν, ανάλογα με την κατεύθυνση κίνησης του τροχού λείανσης κατά τη στιγμή της εμπλοκής ( ). Υπό τέτοιες συνθήκες, οι τροχοί λείανσης μπορεί επίσης να σπάσουν.

- Η αναπήδηση είναι αποτέλεσμα ακατάλληλης χρήσης του ηλεκτρικού εργαλείου και/ή λανθασμένων διαδικασιών ή συνθηκών εργασίας και μπορεί να αποφευχθεί λαμβάνοντας τα κατάλληλα προληττικά μέτρα που αναφέρονται παρακάτω:

Κρατήστε το ηλεκτρικό εργαλείο σταθερά με τα δύο χέρια και τοποθετήστε το σώμα και τα χέρια σας έτσι ώστε να μπορείτε να αντισταθμίσετε τη δύναμη της ανάκρουσης. Χρησιμοποιείτε πάντα τη βοηθητική λαβή, εάν το εργαλείο διαθέτει, για να

έχετε τον μέγιστο έλεγχο της ανάκρουσης ή της αντιδρασης ροπής κατά την εκκίνηση. Ο χειριστής μπορεί να ελέγξει τις αντιδράσεις ροπής ή τις δυνάμεις ανάκρουσης εάν ληφθούν τα κατάλληλα προληπτικά μέτρα.

Ποτέ μην τοποθετείτε τα χέρια σας κοντά σε περιστρεφόμενα εξαρτήματα. Η ανάκρουση μπορεί να προκαλέσει την αναπήδηση του εξαρτήματος προς τα χέρια σας.

Μην τοποθετείτε το σώμα σας στην περιοχή όπου θα κινηθεί το ηλεκτρικό εργαλείο σε περίπτωση ανάκρουσης. Η ανάκρουση θα προκαλέσει την εκτίναξη του εργαλείου στην αντίθετη κατεύθυνση από την κίνηση του τροχού στο σημείο επαφής.

Na είστε ιδιαίτερα προσεκτικοί όταν εργάζεστε σε γωνίες, σε αιχμηρές άκρες κ.λπ. Αποφύγετε την αναπήδηση και το σκόνταμα του εξαρτήματος. Οι γωνίες ή οι αιχμηρές άκρες μπορούν να προκαλέσουν σκόνταμα ή αναπήδηση του εξαρτήματος, με αποτέλεσμα την απώλεια ελέγχου ή την ανάκρουση.

Μην τοποθετείτε λεπίδα αλυσίδας για ξυλογλυπτική, τμηματική λεπίδα διαμαντιού με περιφερειακό διάκενο μεγαλύτερο από 10 mm ή οδοντωτή λεπίδα. Αυτές οι λεπίδες προκαλούν συχνή ανάκρουση και απώλεια ελέγχου.

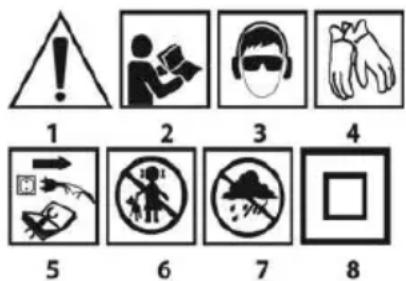

Επεξήγηση των εικονογραμμάτων που χρησιμοποιούνται.

1 2 3 4 5 6 7 8

1. Προσοχή: λάβετε ειδικές προφυλάξεις

2. Διαβάστε τις οδηγίες λειτουργίας και τηρήστε τις προειδοποιήσεις και τις προφυλάξεις ασφαλείας που περιέχονται σε αυτές!

3. Χρησιμοποιήστε ατομικό προστατευτικό εξοπλισμό (γυαλιά ασφαλείας, προστατευτικά αυτιών, μάσκα σκόνης)

4. Φοράτε προστατευτικά γάντια

5. Αποσυνδέστε το καλώδιο τροφοδοσίας πριν από την εκτέλεση οποιασδήποτε εργασίας συντήρησης ή επισκευής.

6. Κρατήστε τα παιδιά μακριά από το εργαλείο

7. Προστατέψτε το από τη βροχή

8. Κατηγορία προστασίας II

9. Σήμα πιστοποίησης ΕΑС.

10. Σήμα πιστοποίησης της ουκρανικής αγοράς.

ΣΗΜΑΝΣΕΙΣ ΣΤΗ ΣΥΣΚΕΥΗ

SN

RRRRMM Y XXXXX

NNN

RRRR -έτος κατασκευής

ΜΜ - μήνας κατασκευής

Υ -πρόσθετη ονομασία

XXXX -αριθμός σειράς

NNN -πρόσθετη σήμανση

ΣΧΕΔΙΑΣΜΟΣ ΚΑΙ ΕΦΑΡΜΟΓΗ

Ο γωνιακός τροχός είναι ένα ηλεκτρικό εργαλείο χειρός με μόνωση κατηγορίας II. Η συσκευή λειτουργεί με μονοφασικό κινητήρα με συλλέκτη, του οποίου η ταχύτητα περιστροφής μειώνεται μέσω ενός

οδοντωτού γωνιακού γραναζιού. Μπορεί να χρησιμοποιθεί τόσο για λείανση όσο και για κοπή. Αυτός ο τύπος ηλεκτρικού εργαλείου χρησιμοποιείται ευρέως για την αφαίρεση όλων των τύπων γρέζων από τις επιφάνειες μεταλλικών στοιχείων, την επιφανειακή επεξεργασία συγκολλήσεων, την κοπή λεπτότοιχων σωλήνων και μικρών μεταλλικών στοιχείων κ.λπ. Με τα κατάλληλα εξαρτήματα, ένας γωνιακός τροχός μπορεί να χρησιμοποιθεί όχι μόνο για κοπή και λείανση, αλλά και για καθαρισμό, π.χ. σκουριά, βαφές κ.λπ.

Οι τομείς εφαρμογής του περιλαμβάνουν γενικά τις εργασίες επισκευής και κατασκευής, όχι μόνο σε σχέση με τα μέταλλα. Ο γωνιακός τροχός μπορεί επίσης να χρησιμοποιηθεί για την κοπή και λείανση οικοδομικών υλικών, π.χ. τούβλα, κυβόλιθους, κεραμικά πλακίδια κ.λπ.

Η συσκευή προορίζεται μόνο για ξηρή χρήση και δεν είναι κατάλληλη για στίλβωση. Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο για σκοπούς άλλους από αυτούς για τους οποίους προορίζεται.

Ακατάλληλη χρήση.

• Μην επεξεργάζεστε υλικά που περιέχουν αμίαντο. Ο αμίαντος είναι καρκινογόνος.
• Μην επεξεργάζεστε υλικά των οποίων η σκόνη είναι ιδιαίτερα εύφλεκτη ή εκρηκτική. Κατά την εργασία με ηλεκτρικά εργαλεία, δημιουργούνται σπινθήρες που μπορεί να αναφλέξουν τους ατμούς που εκπέμπονται.
• Μην χρησιμοποιείτε δίσκους κοπής για εργασίες λείανσης. Οι δίσκοι κοπής λειτουργούν με την πλευρική τους επιφάνεια και η λείανση με την μπροστινή επιφάνεια ενός τέτοιου δίσκου μπορεί να τον καταστρέψει, με αποτέλεσμα τον τραυματισμό του χειριστή.
  Η παρακάτω αρίθμηση αναφέρεται στα εξαρτήματα της συσκευής που εμφανίζονται στις γραφικές σελίδες αυτού του εγχειριδίου.
• Κουμπί ασφάλισης άξονα
• Διακόπτης
• Πρόσθετη λαβή
• Простатеутικό δίσκου
• Εξωτερική φλάντζα
• Εσωτερική φλάντζα
• Μοχλός (προστατευτικό λεπίδας)
• Ειδικό κλειδί
  * Μπορεί να υπάρχουν διαφορές μεταξύ του σχεδίου και του προϊόντος.

ΠΕΡΙΓΡΑΦΗ ΤΩΝ ΓΡΑΦΙΚΩΝ ΣΕΛΙΔΩΝ

ΑΞΕΣΟΥΑΡ

• Простатеутικό δίσκου 1 τεμ.
• Ειδικό κλειδί 1
• Επιπλέον λαβή 1 τεμ.

ΠΡΟΕΤΟΙΜΑΣΙΑ ΓΙΑ ΤΗΝ ΕΡΓΑΣΙΑ

ΕΓΚΑΤΑΣΤΑΣΗ ΠΡΟΣΘΕΤΗΣ ΛΑΒΗΣ

Η πρόσθετη λαβή (3) τοποθετείται σε μία από τις οπές στην κεφαλή του τροχού. Συνιστάται η χρήση του τροχού με την πρόσθετη λαβή. Εάν κρατάτε τον τροχό με τα δύο χέρια κατά τη λειτουργία (χρησιμοποιώντας επίσης την πρόσθετη λαβή), υπάρχει μικρότερος κίνδυνος να αγγίξετε τον περιστρεφόμενο δίσκο ή τη βούρτσα με το χέρι σας και να τραυματιστείτε κατά την ανάκρουση.

ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΡΥΘΜΙΣΗ ΤΟΥ ΠΡΟΣΤΑΤΕΥΤΙΚΟΥ ΔΙΣΚΟΥ

Το προστατευτικό δίσκου προστατεύει τον χειριστή από θραύσματα, τυχαία επαφή με το εργαλείο εργασίας ή σπινθήρες. Πρέπει να είναι πάντα τοποθετημένο, με ιδιαίτερη προσοχή ώστε το κάλυμμα να είναι στραμμένο προς τον χειριστή.

Σχεδιασμός στήριξης Η τοποθέτηση του προστατευτικού καλύμματος της λεπίδας επιτρέπει τη ρύθμιση του καλύμματος στην βέλτιστη θέση χωρίς τη χρήση εργαλείων.

• Χαλαρώστε και τραβήξτε προς τα πίσω το μοχλό (7) στο προστατευτικό της λεπίδας (4).
  • Γυρίστε το προστατευτικό της λεπίδας (4) στην επιθυμητή θέση.
• Κλειδώστε κατεβάζοντας το μοχλό (7).

Η αφαίρεση και η ρύθμιση του προστατευτικού καλύμματος της λεπίδας πραγματοποιείται με την αντίστροφη σειρά από την εγκατάστασή του.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΡΓΑΛΕΙΩΝ

Φοράτε γάντια εργασίας κατά την αντικατάσταση των εργαλείων εργασίας.

Το κουμπί ασφάλισης του άξονα (1) χρησιμοποιείται μόνο για να ασφαλίσει τον άξονα του τροχού κατά την εγκατάσταση ή την αφαίρεση του εργαλείου εργασίας. Μην το χρησιμοποιείτε ως κουμπί φρένου ενώ ο δίσκος περιστρέφεται. Αυτό μπορεί να προκαλέσει ζημιά στον τροχό ή τραυματισμό του χρήστη.

ΕΓΚΑΤΑΣΤΑΣΗ ΔΙΣΚΩΝ

Για δίσκους λείανσης ή κοπής με πάχος μικρότερο από 3 mm, το αυτοασφαλιζόμενο παξιμάδι της εξωτερικής φλάντζας (5) πρέπει να βιδωθεί με επίπεδη επιφάνεια στην πλευρά του δίσκου.

• Πατήστε το κουμπί ασφάλισης του άξονα (1).
• Σφίξτε την εξωτερική φλάντζα (5) με ένα ειδικό κλειδί (8).
• Χαλαρώστε και αφαιρέστε την αυτοασφαλιζόμενη εξωτερική φλάντζα (5).
• Τοποθετήστε τον δίσκο έτσι ώστε να πιέζεται πάνω στην επιφάνεια της εσωτερικής φλάντζας (6).
• Βιδώστε την εξωτερική φλάντζα (5) και σφίξτε με ένα ειδικό κλειδί (8).

Οι δίσκοι αφαιρούνται με την αντίστροφη σειρά από την εγκατάσταση. Κατά την εγκατάσταση, ο δίσκος πρέπει να πιέζεται πάνω στην επιφάνεια της εσωτερικής φλάντζας (6) και να κεντράρεται στη λοξότμηση της. Εάν το αυτοασφαλιζόμενο παξιμάδι έχει κολλήσει, χρησιμοποιήστε ένα ειδικό κλειδί.

ΕΓΚΑΤΑΣΤΑΣΗ ΕΡΓΑΛΕΙΩΝ ΕΡΓΑΣΙΑΣ ΜΕ ΣΠΕΙΡΩΜΑΤΙΚΗ ΟΠΗ

• Πατήστε το κουμπί ασφάλισης του άξονα (1).
• Αφαιρέστε το εργαλείο εργασίας που είχε τοποθετηθεί προηγουμένως, εάν υπάρχει.
  • Πριν από την εγκατάσταση, αφαιρέστε και τις δύο φλάντζες – την εσωτερική φλάντζα (6) και την εξωτερική φλάντζα αυτοσφιγκτήρα (5).
• Βιδώστε το σπειροειδές τμήμα του εργαλείου εργασίας στον άξονα και σφίξτε το ελαφρά.

Η αφαίρεση των εργαλείων εργασίας με οπή με σπείρωμα πραγματοποιείται με την αντίστροφη σειρά από την εγκατάσταση.

ΕΓΚΑΤΑΣΤΑΣΗ ΓΩΝΙΑΚΟΥ ΤΡΙΒΕΔΟΥ ΣΕ ΒΑΣΗ ΓΩΝΙΑΚΟΥ ΤΡΙΒΕΔΟΥ

Επιτρέπεται η χρήση γωνιακού τροχού σε ειδική βάση για γωνιακούς τροχούς, υπό την προϋπόθεση ότι έχει εγκατασταθεί σωστά σύμφωνα με τις οδηγίες εγκατάστασης του κατασκευαστή της βάσης.

ΛΕΙΤΟΥΡΓΙΑ / ΡΥΘΜΙΣΕΙΣ

Πριν χρησιμοποιήσετε τον τροχό, ελέγξτε την κατάσταση του τροχού λείανσης. Μην χρησιμοποιείτε τροχούς λείανσης που έχουν σπάσει, ραγίσει ή έχουν υποστεί άλλη ζημιά. Αντικαταστήστε έναν φθαρμένο δίσκο ή βούρτσα με καινούργιο αμέσως πριν από τη χρήση. Μετά την ολοκλήρωση της εργασίας, απενεργοποιείτε πάντα τον τροχό και περιμένετε μέχρι να σταματήσει εντελώς το εργαλείο εργασίας. Μόνο τότε μπορείτε να αποθηκεύσετε τον τροχό. Μην επιβραδύνετε τον περιστρεφόμενο τροχό λείανσης πιέζοντάς τον πάνω στο τεμάχιο εργασίας.

• Ποτέ μην υπερφορτώνετε τον τροχό. Το βάρος του ηλεκτρικού εργαλείου ασκεί επαρκή πίεση για να λειτουργεί αποτελεσματικά. Η υπερφόρτωση και η υπερβολική πίεση μπορούν να προκαλέσουν επικίνδυνη θραύση του εργαλείου εργασίας.
• Εάν ο τροχός πέσει κατά τη λειτουργία, είναι απαραίτητο να ελέγξετε και, εάν είναι απαραίτητο, να αντικαταστήσετε το εργαλείο εργασίας εάν διαπιστώσετε ότι έχει υποστεί ζημιά ή παραμόρφωση.
• Ποτέ μην χτυπάτε το τεμάχιο εργασίας με το εργαλείο.
• Αποφύγετε να αναπηδάτε τον δίσκο και να ξύνετε το υλικό με αυτόν, ειδικά όταν εργάζεστε σε γωνίες, αιχμηρές άκρες κ.λπ.

(αυτό μπορεί να προκαλέσει απώλεια ελέγχου του ηλεκτρικού εργαλείου και ανάκρουση).

- Ποτέ μην χρησιμοποιείτε δίσκους που έχουν σχεδιαστεί για την κοπή ξύλου από κυκλικούς πριόνια. Η χρήση τέτοιων δίσκων συχνά έχει ως αποτέλεσμα την ανάκρουση του ηλεκτρικού εργαλείου, την απώλεια ελέγχου και μπορεί να οδηγήσει σε τραυματισμό του χειριστή.

ΕΝΕΡΓΟΠΟΙΗΣΗ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ

Κρατήστε το τριβείο και με τα δύο χέρια κατά την εκκίνηση και τη λειτουργία. Το τριβείο είναι εξοπλισμένο με διακόπτη ασφαλείας για την αποφυγή τυχαίας εκκίνησης.

• Πατήστε το κουμπί διακόπτη (2).
- Αφήνοντας το κουμπί διακόπτη (2), το τροχό σταματά.

Μετά την εκκίνηση του τροχού, περιμένετε μέχρι ο τροχός λείανσης να φτάσει στη μέγιστη ταχύτητά του πριν ξεκινήσετε την εργασία. Μην χρησιμοποιείτε το διακόπτη για να ενεργοποιήσετε ή να απενεργοποιήσετε τον τροχό κατά τη διάρκεια της εργασίας. Ο διακόπτης του τροχού μπορεί να λειτουργήσει μόνο όταν το ηλεκτρικό εργαλείο βρίσκεται μακριά από το τεμάχιο εργασίας.

КОПН

• Η κοπή με γωνιακό τροχό μπορεί να πραγματοποιηθεί μόνο σε ευθεία γραμμή.
• Μην κόβετε υλικό κρατώντας το στο χέρι σας.
  • Τα μεγάλα κομμάτια πρέπει να στηρίζονται και πρέπει να λαμβάνεται μέριμνα ώστε τα σημεία στήριξης να βρίσκονται κοντά στη γραμμή κοπής και στο άκρο του υλικού. Το υλικό που είναι σταθερά τοποθετημένο δεν τείνει να μετακινηθεί κατά τη διάρκεια της κοπής.
  • Τα μικρά στοιχεία πρέπει να στερεώνονται, π.χ. σε μέγγενη, με σφιγκτήρες κ.λπ. Το υλικό πρέπει να στερεώνεται έτσι ώστε το σημείο κοπής να βρίσκεται κοντά στο στοιχείο στερέωσης. Αυτό θα εξασφαλίσει μεγαλύτερη ακρίβεια κοπής.
• Μην αφήνετε τον δίσκο κοπής να δονείται ή να αναπηδά, καθώς αυτό θα επηρεάσει την ποιότητα της κοπής και μπορεί να προκαλέσει θραύση του δίσκου κοπής.
• Μην ασκείτε πλευρική πίεση στον δίσκο κοπής κατά τη διάρκεια της κοπής.
• Χρησιμοποιήστε τον κατάλληλο δίσκο κοπής για τον τύπο του υλικού που κόβετε.
• Κατά την κοπή υλικού, συνιστάται η κατεύθυνση τροφοδοσίας να είναι σύμφωνη με την κατεύθυνση περιστροφής του δίσκου κοπής.

Το βάθος κοπής εξαρτάται από τη διάμετρο της λεπίδας.

• Χρησιμοποιείτε μόνο δίσκους με ονομαστική διάμετρο που δεν υπερβαίνει την προτεινόμενη για το συγκεκριμένο μοντέλο τροχού.
• Για βαθιές κοπές (π.χ. προφίλ, τούβλα, τούβλα κ.λπ.), μην αφήνετε τις φλάντζες στερέωσης να έρχονται σε επαφή με το υλικό που επεξεργάζεστε.

Οι δίσκοι κοπής φτάνουν σε πολύ υψηλές θερμοκρασίες κατά τη λειτουργία – μην τους αγγίζετε με εκτεθειμένα μέρη του σώματός σας πριν κρυώσουν.

TPIBH

Για εργασίες λείανσης, μπορείτε να χρησιμοποιήσετε, για παράδειγμα, δίσκους λείανσης, τροχούς κυπέλλου, δίσκους με πτερύγια, δίσκους με λειαντικό μη υφασμένο ύφασμα, συρματόβουρτσες, εύκαμπτους δίσκους για γυαλόχαρτο κ.λπ. Κάθε τύπος δίσκου και τεμαχίου απαιτεί την κατάλληλη τεχνική εργασίας και τη χρήση κατάλληλου εξοπλισμού ατομικής προστασίας.

Μην χρησιμοποιείτε δίσκους που προορίζονται για κοπή για λείανση.

Οι δίσκοι λείανσης έχουν σχεδιαστεί για την αφαίρεση υλικού με την άκρη του δίσκου.

• Μην λειαίνετε με την πλευρική επιφάνεια του δίσκου. Η βέλτιστη γωνία εργασίας για αυτόν τον τύπο δίσκου είναι 30°
• Οι εργασίες λείανσης μπορούν να πραγματοποιούνται μόνο με δίσκους λείανσης κατάλληλους για τον τύπο του συγκεκριμένου υλικού.

Όταν εργάζεστε με δίσκους με πτερύγια, δίσκους από λειαντική ίνα και εύκαμπτους δίσκους για γυαλόχαρτο, προσέξτε τη σωστή γωνία προσέγγισης.

• Μην λειαίνετε με ολόκληρη την επιφάνεια του δίσκου.
• Autoí οι τύποι δίσκων χρησιμοποιούνται για την κατεργασία επίπεδων επιφανειών.

Οι συρματόβουρτσες προορίζονται κυρίως για τον καθαρισμό προφίλ και δυσπρόσιτων περιοχών. Μπορούν να χρησιμοποιηθούν για την αφαίρεση σκουριάς, βαφών κ.λπ. από την επιφάνεια του υλικού.

Χρησιμοποιείτε μόνο εργαλεία με επιτρεπόμενη ταχύτητα περιστροφής μεγαλύτερη ή ίση με τη μέγιστη ταχύτητα του γωνιακού τροχού χωρίς φορτίο.

ΛΕΙΤΟΥΡΓΙΑ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

Πριν από την εκτέλεση οποιασδήποτε εργασίας εγκατάστασης, ρύθμισης, επισκευής ή συντήρησης, αποσυνδέστε το βύσμα του καλωδίου τροφοδοσίας από την πρίζα.

ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΘΗΚΕΥΣΗ

• Συνιστάται να καθαρίζετε τη συσκευή αμέσως μετά από κάθε χρήση.
• Μην χρησιμοποιείτε νερό ή άλλα υγρά για τον καθαρισμό.
• Καθαρίστε τη συσκευή με ένα στεγνό πανί ή φυσήξτε την με πεπιεσμένο αέρα χαμηλής πίεσης.
• Μην χρησιμοποιείτε καθαριστικά ή διαλυτικά, καθώς ενδέχεται να προκαλέσουν ζημιά στα πλαστικά μέρη.
• Καθαρίζετε τακτικά τις οπές εξαερισμού στο περίβλημα του κινητήρα για να αποτρέψετε την υπερθέρμανση της συσκευής.
• Εάν το καλώδιο τροφοδοσίας είναι κατεστραμμένο, αντικαταστήστε το με ένα καλώδιο των ίδιων προδιαγραφών. Αυτό πρέπει να γίνει από εξειδικευμένο τεχνικό ή μεταφέροντας τη συσκευή σε ένα κέντρο σέρβις.
• Φυλάσσετε πάντα τη συσκευή σε ξηρό μέρος, μακριά από παιδιά.

Τυχόν βλάβες πρέπει να επισκευάζονται από εξουσιοδοτημένο κέντρο σέρβις του κατασκευαστή.

TEXNIKEΣ ΠΑΡΑΜΕΤΡΟΙ

ΟΝΟΜΑΣΤΙΚΑ ΣΤΟΙΧΕΙΑ

ΠΑΡΑΜΕΤΡΟΣ	TIMH
Τάση τροφοδοσίας	230 V AC
Συχνότητα τροφοδοσίας	50 Hz
Ονομαστική ισχύς	950 W
Ονομαστική ταχύτητα περιστροφής	3000–12000 min ^-1
Μέγιστη διάμετρος λεπίδας	125 mm
Εσωτερική διάμετρος λεπίδας	22,2 mm
Σπείρωμα άξονα	M14
Κατηγορία προστασίας	II
Βάρος	2 kg
ΔΕΔΟΜΕΝΑ ΘΟΡΥΒΟΥ ΚΑΙ ΔΟΝΗΣΕΩΝ
Επίπεδο ηχητικής πίεσης	L _PA = 92,23dB(A)K=3dB(A)
Επίπεδο ηχητικής ισχύος	L _WA = 100,23dB(A)K=3dB(A)
Τιμή επιτάχυνσης	^a_h = 12,723 m/s ^2 K=1,5 m/s ^2

ΔΕΔΟΜΕΝΑ ΘΟΡΥΒΟΥ ΚΑΙ ΔΟΝΗΣΕΩΝ

Πληροφορίες σχετικά με τον θόρυβο και τους κραδασμούς

Τα επίπεδα εκπεμπόμενου θορύβου, όπως το επίπεδο εκπεμπόμενης ηχητικής πίεσης Lρ _Α και το επίπεδο ηχητικής ισχύος

Lwα και η αβεβαιότητα μέτρησης Κ, αναφέρονται παρακάτω στο εγχειρίδιο σύμφωνα με το πρότυπο EN 62841-1.

Οι τιμές δόνησης (τιμές επιτάχυνσης) α _n και η αβεβαιότητα μέτρησης Κ επισημαίνονται σύμφωνα με το πρότυπο EN 62841-1 και αναφέρονται παρακάτω.

Το επίπεδο δόνησης που αναφέρεται στο παρόν εγχειρίδιο έχει μετρηθεί σύμφωνα με τη διαδικασία μέτρησης που ορίζεται στο πρότυπο EN 62841-1 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ηλεκτρικών εργαλείων. Μπορεί επίσης να χρησιμοποιηθεί για μια προκαταρκτική εκτίμηση της έκθεσης σε δονήσεις.

Το επίπεδο δόνησης που αναφέρεται είναι αντιπροσωπευτικό των βασικών εφαρμογών του ηλεκτρικού εργαλείου. Εάν το ηλεκτρικό εργαλείο χρησιμοποιείται για άλλες εφαρμογές ή με άλλα εργαλεία εργασίας, ή εάν δεν συντηρείται επαρκώς, το επίπεδο δόνησης μπορεί να αλλάξει. Οι λόγοι που αναφέρονται παραπάνω μπορεί να αυξήσουν την έκθεση σε δόνηση κατά τη διάρκεια ολόκληρης της περιόδου εργασίας.

Για την ακριβή εκτίμηση της έκθεσης σε κραδασμούς, πρέπει να λαμβάνονται υπόψη οι περίοδοι κατά τις οποίες το ηλεκτρικό εργαλείο είναι απενεργοποιημένο ή όταν είναι ενεργοποιημένο αλλά δεν χρησιμοποιείται για εργασία. Με αυτόν τον τρόπο, η συνολική έκθεση σε κραδασμούς μπορεί να είναι σημαντικά χαμηλότερη.

Πρέπει να λαμβάνονται πρόσθετα μέτρα ασφαλείας για την προστασία του χρήστη από τις επιπτώσεις των κραδασμών, όπως: συντήρηση του ηλεκτρικού εργαλείου και των εργαλείων εργασίας, εξασφάλιση της κατάλληλης θερμοκρασίας των χεριών, σωστή οργάνωση της εργασίας.

ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ

Τα ηλεκτρικά προϊόντα δεν πρέπει να απορρίπτονται μαζή με τα οικιακά απορρίμματα, αλλά πρέπει να μεταφέρονται σε κατάλληλες εγκαταστάσεις για απόρριψη. Πληροφορίες σχετικά με την απόρριψη μπορείτε να λάβετε από τον έμπορο λιανικής πώλησης του προϊόντος ή τις τοτικές αρχές. Ο χρησιμοποιημένος ηλεκτρικός και ηλεκτρονικός εξοπτισμός περίχει ουσίες που δεν είναι ουδέτερες για το περιβάλλον. Ο εξοπτισμός που δεν ανακυλ Kuwaitται αποτελεί πιθανή απειλή για το περιβάλλον και την ανθρώπινη υγεία.

Η «GTX Poland Spółka z ograniczoną odpowiedzialnością» Spółka komandytowa με έδρα στη Βαροσβία, ul. Pograniczna 2/4 (εφεξής: «GTX Poland») ενημερώνει με το παρόν ότι όλα τα πνευματικά δικαιώματα για το περιεχόμενο του παρόντος εγχεριδίου (εφεξής «Εγχειρίδιο»), συμπεριλαμβανομένων, μεταξύ άλλων, του κειμένου, των φωτογραφίων, των διαγραμμάτων, των σχεδίων, καθώς και της σύνθεσιής του, ανήκουν αποκλειστικά στην GTX Poland και προστατεύονται από το νόμο σύμφωνα με τον Νόμο της 4ης Φεβρουαφίου 1994 περί πνευματικών δικαιωμάτων και συγγενικών δικαιωμάτων (δηλ. Εφημερίδα της Κυβεριήσεως 2006 φριθ. 90 σημείο 631, όπως τροποποιήθηκε). Η αντιγραφή, επεξεργασία, δημοσίευση ή τροποποίηση ολόκληρου του Εγχειρίδου ή οποιουδήποτε στοιχείου του για εμπορικούς σκοπούς χωρίς τη γρατητή συγκατάθεση της GTX Poland απαγορεύεται αυστηρά και μπορεί να οδηγήσει σε αστική και πονική ευθύνη.

Δήλωση συμμόρφωσης ΕΚ

Κατασκευαστής: GTX Poland Sp. z o.o. Sp.k, Pograniczna 2/4 02-285 Βαρσοβία

Προϊόν: Γωνιακός τροχός

Μοντέλο: 59G184

Εμπορική ονομασία: GRAPHITE

Αριθμός σειράς: 00001 ÷ 99999

Το προϊόν που περιγράφεται παραπάνω συμμορφώνεται με τα ακόλουθα έγγραφα:

Οδηγία για τα μηχανήματα 2006/42/ΕΚ

Οδηγία 2014/30/ΕΕ για την ηλεκτρομαγνητική συμβατότητα

Οδηγία RoHS 2011/65/ΕΕ, όπως τροποποιήθηκε από την Οδηγία 2015/863/ΕΕ

Και πληροί τις απαιτήσεις των ακόλουθων προτύπων:

EN IEC 62841-2-3:2021+A11; EN 62841-1:2015+A11

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019+A1; EN 61000-3-3:2013+A1+A2

EN IEC 63000:2018

Η παρούσα δήλωση ισχύει μόνο για το μηχάνημα στην κατάσταση στην οποία διατέθηκε στην αγορά και δεν καλύπτει εξαρτήματα που προστέθηκαν από τον τελικό χρήστη ή σε μεταγενέστερες ενέργειες που πραγματοποιήθηκαν από αυτόν.

Όνομα και διεύθυνση του προσώπου που είναι εξουσιοδοτημένο να καταρτίζει την τεχνική τεκμηρίωση και είναι κάτοικος ή εγκατεστημένο στην ΕΕ:

Υπογραφή εκ μέρους:

GTX Poland Sp. Z o.o. Sp.k. Pograniczna 2/4 02-285 Bapsoβία

Paweł Kowalski

Εκπρόσωπος τεχνικής τεκμηρίωσης GTX Poland

Βαρσοβία, 16 Ιανουαρίου 2024

Βαρσοβία, 16 Ιανουαρίου 2024

(NL)

VERTALING VAN DE ORIGINELE INSTRUCTIES

HOEKSLIJPER 58G184
