INSTRUKCJA OBSŁUGI 59G184 Graphite

UWAGA Przeczytaj wszystkie ostrzeżenia dotyczące bezpieczeństwa, instrukcje, ilustracje i specyfikacje dostarczone wraz z tym elektronarzędzlem. Nieprzestrzeganie wszystkich poniższych instrukcji może spowodować porażenie prądem elektrycznym, pożar i/łub poważne obrażenia.

Zachowaj wszystkie ostrzeżenia i instrukcje do wykorzystania w przyszłości.

• To elektronarzędzie jest przeznaczone do pracy jako szlifierka, polerka lub przecinarka. Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa, instrukcje, ilustracje i specyfikacje dostarczone wraz z tym elektronarzędziem. Nieprzestrzeganie wszystkich poniższych instrukcji może spowodować porażenie prądem, pożar i/łub poważne obrażenia.
• Za pomocą tego elektronarzędzia nie wolno wykonywać takich czynności jak piaskowanie, szczotkowanie druciane lub wycinanie otworów. Czynności, do których elektronarzędzie nie zostało zaprojektowane, mogą stwarzać zagrożenie i powodować obrażenia ciała.
• Nie należy przekształcać tego elektronarzędzia w sposób, który nie jest wyraźnie przewidziany i określony przez producenta narzędzia. Takie przekształcenie może spowodować utratę kontroli i doprowadzić do poważnych obrażeń ciała.
• Nie używać osprzętu, który nie zostały specjalnie zaprojektowany i określony przez producenta narzędzia. Sam fakt, że osprzęt może pasować do elektronarzędzia, nie gwarantuje bezpiecznej pracy.
• Prędkość znamionowa osprzętu musi być co najmniej równa maksymalnej prędkości podanej na elektronarzędziu. Osprzęt pracujący z prędkością wyższą niż prędkość znamionowa mogą ulec uszkodzeniu i rozpaść się na kawałki.
• Średnica zewnętrzna i grubość osprzętu muszą mieścić się w zakresie parametrów znamionowych elektronarzędzia. Osprzęt o nieodpowiednich wymiarach nie może być odpowiednio zabezpieczony ani kontrolowany.
• Wymiary mocowania osprzętu muszą pasować do wymiarów elementów mocujących elektronarzędzia. Osprzęt, który nie pasuje do elementów mocujących elektronarzędzia, będzie tracić równowagę, nadmiernie wibrować i może spowodować utratę kontroli.
• Nie używać uszkodzonego osprzętu. Przed każdym użyciem sprawdzić osprzęt, taki jak ściernice, pod kątem odprysków i pęknięć, podkładki pod ściernice pod kątem pęknięć, rozdarć lub nadmiernego zużycia, a szczotki druciane pod kątem lużnych lub pękniętych drutów. Jeśli elektronarzędzie lub osprzęt upadł, sprawdź je pod kątem uszkodzeń lub zainstaluj nieuszkodzony osprzęt. Po sprawdzeniu i zainstałowaniu osprzętu, upewnić się, że operator i osoby postronne przebywają z dala od płaszczyzny obracającego się osprzętu i uruchom elektronarzędzie z maksymalną prędkością bez obciążenia na jedną minutę. Uszkodzony osprzęt zazwyczaj ulega zniszczeniu podczas tego testu.
• Należy nosić środki ochrony indywidualnej. W zależności od zastosowania należy używać osłony twarzy, okularów ochronnych lub gogli ochronnych. W razie potrzeby należy nosić maskę przeciwpyłową, ochronniki słuchu, rękawice i fartuch warsztatowy, które chronią przed drobnymi cząstkami ściernymi lub odlamkami obrabianych elementów. Ochrona oczu musi być w stanie zatrzymać odlamki powstające podczas różnych zastosowań. Maska przeciwpyłowa lub respirator muszą być w stanie filtrować cząstki powstające podczas danego zastosowania. Długotrwała ekspozycja na hałas o wysokim natężeniu może spowodować utratę słuchu.
• Osoby postronne powinny zachować bezpieczną odległość od miejsca pracy. Każda osoba wchodząca do obszaru pracy musi nosić środki ochrony indywidualnej. Fragmenty obrabianego przedmiotu lub uszkodzonego wyposażenia mogą odlecieć i spowodować obrażenia poza bezpośrednim obszarem pracy.
• Podczas wykonywania czynności, w których narzędzie tnące może zetknąć się z ukrytym okabłowaniem lub własnym przewodem, należy trzymać elektronarzędzie wyłącznie za izolowane powierzchnie uchwytowe. Zetknięcie narzędzia tnącego z przewodem pod napięciem może spowodować, że odślonięte metalowe części elektronarzędzia również znajdą się pod

napięciem, co może doprowadzić do porażenia prądem elektrycznym operatora.

• Ustaw przewód z dala od obracającego się elementu. Jeśli stracisz kontrolę, przewód może zostać przecięty lub zaczepiony, a Twoja ręka lub ramię mogą zostać wciągnięte do obracającego się elementu.
• Nigdy nie odkładać elektronarzędzia, dopóki osprzęt nie zatrzyma się całkowicie. Obracający się osprzęt może zetknąć się z powierzchnią i wyrwać elektronarzędzie z rąk.
• Nie należy używać elektronarzędzia, nosząc je przy sobie. Przypadkowy kontakt z obracającym się osprzętem może spowodować zaczepienie się o ubranie i przyciągnięcie osprzętu do ciała.
• Regularnie czyścić otwory wentylacyjne elektronarzędzia. Wentylator silnika zasysa kurz do wnętrza obudowy, a nadmierne nagromadzenie sproszkowanego metalu może spowodować zagrożenie elektryczne.
• Nie używać elektronarzędzia w pobliżu materiałów łatwopalnych. Iskry mogą spowodować zapalenie się tych materiałów.
• Nie używać akcesoriów wymagających stosowania płynnych środków chłodzących. Użycie wody lub innych płynnych środków chłodzących może spowodować porażenie prądem elektrycznym lub wstrząs elektryczny.
• Należy używać wyłącznie typów tarcz określonych dla danego elektronarzędzia oraz osłon przeznaczonych dla wybranych tarcz. Tarcze, dla których elektronarzędzie nie zostało zaprojektowane, nie mogą być odpowiednio zabezpieczone i są niebezpieczne.
• Powierzchnia szlifująca kół z wgłębieniem środkowym musi być zamontowana poniżej płaszczyzny krawędzi osłony. Nieprawidłowo zamontowane koło, które wystaje poza płaszczyznę krawędzi osłony, nie może być odpowiednio zabezpieczone.
• Osłona musi być solidnie przymocowana do elektronarzędzia i ustawiona w sposób zapewniający maksymalne bezpieczeństwo, tak, aby jak najmniejsza powierzchnia tarczy była odsłonięta w kierunku operatora. Osłona chroni operatora przed odłamkami tarczy, przypadkowym kontaktem z tarczą i iskrami, które mogą spowodować zapalenie się odzieży.
• Tarcze mogą być używane wyłącznie do określonych zastosowań. Na przykład: nie należy szlifować bokiem tarczy do cięcia. Tarcze ścierne do cięcia są przeznaczone do szlifowania obwodowego, a siły boczne wywierane na te tarcze mogą spowodować ich pekniecie.
• Zawsze używać nieuszkodzonych kołnierzy tarcz o rozmiarze i kształcie odpowiednim do wybranej tarczy. Odpowiednie kołnierze tarcz podtrzymują tarczę, zmniejszając tym samym ryzyko jej pęknięcia. Kołnierze do tarcz odcinających mogą różnić się od kołnierzy do tarcz szlifierskich.
• Nie używać zużytych tarcz przeznaczonych do większych elektronarzędzi. Tarcza przeznaczona do większego elektronarzędzia nie nadaje się do pracy z większą prędkością mniejszego narzędzia i może pęknąć.
• W przypadku stosowania tarcz dwułunkcyjnych należy zawsze używać osłony odpowiedniej do wykonywanego zadania. Niezastosowanie odpowiedniej osłony może spowodować, że nie zapewnì ona pożądanego poziomu ochrony, co może prowadzić do poważnych obrażeń.
• Nie należy „blokować” tarczy tnącej ani wywierać nadmiernego nacisku. Nie należy próbować wykonywać cięć o nadmiernej głębokości. Nadmierne obciążenie tarczy zwiększa jej obciążenie i podatność na skręcanie lub zacinanie się podczas cięcia, a także ryzyko odbicia lub pęknięcia tarczy.
• Nie należy ustawiać ciała w linii z obracającą się tarczą ani za nią. Gdy tarcza w momencie pracy oddala się od ciała, ewentualny odrzut może spowodować wyrzucenie obracającej się tarczy i elektronarzędzia bezpośrednio w kierunku użytkownika.
• W przypadku zablokowania tarczy lub przerwania cięcia z jakiegokolwiek powodu należy wyłączyć elektronarzędzie i trzymać je nieruchomo, aż tarcza całkowicie się zatrzyma. Nigdy nie należy próbować wyjmować tarczy tnącej z miejsca cięcia, gdy tarcza jest w ruchu, ponieważ może to spowodować odrzut. Należy zbadać przyczynę zablokowania tarczy i podjąć działania w celu jej wyeliminowania.
• Nie wznawiać operacji cięcia w obrabianym przedmiocie. Poczekać, aż tarcza osiągnie pełną prędkość, a następnie ostrożnie wznowić cięcie. W przypadku wznowienia pracy

elektronarzędzia w obrabianym przedmiocie tarcza może się zablokować, przesunąć lub odbić.

- Podpierać panele lub inne ponadgabarytowe elementy, aby zminimalizować ryzyko zakleszczenia się tarczy i odrzutu. Duże elementy mają tendencję do uginania się pod własnym ciężarem. Podpory należy umieścić pod elementem w pobliżu linii cięcia i krawędzi elementu po obu stronach tarczy.

- Zachować szczególną ostrożność podczas wykonywania „cięcia kieszeniowego” w istniejących ścianach lub innych niewidocznych obszarach. Wystająca tarcza może przeciąć rury gazowe lub wodociągowe, przewody elektryczne lub przedmioty, które mogą spowodować odbicie.

- Nie próbować wykonywać cięcia po łuku. Nadmierne obciążenie tarczy zwiększa nacisk i podatność na skręcanie lub zakleszczanie się tarczy podczas cięcia oraz ryzyko odrzutu lub pęknięcia tarczy, co może prowadzić do poważnych obrażeń.

- Nie pozwalać, aby żadna luźna część nasadki polerskiej lub jej sznurków mocujących obracała się swobodnie. Schowaj lub przytnij wszelkie luźne sznurki mocujące. Luźne i obracające się sznurki mocujące mogą owinąć się wokół palców lub zaczepić o obrabiany przedmiot.

- PRZYCZYNY I ZAPOBIEGANIE ODRZUTOM PRZEZ OPERATORA:

- Odrzut to nagła reakcja na zakleszczenie lub zahaczenie obracającego się koła, podkładki, szczotki lub innego osprzętu. Zakleszczenie lub zahaczenie powoduje gwałtowne zatrzymanie obracającego się osprzętu, co z kolei powoduje, że niekontrolowane elektronarzędzie zostaje popchnięte w kierunku przeciwnym do kierunku obrotu akcesorium w miejscu zakleszczenia.

- Na przykład, jeśli ściernica zostanie zaczepiona lub zaciśnięta przez obrabiany przedmiot, krawędź ściernicy wchodząca w punkt zaciśnięcia może wbić się w powierzchnię materiału, powodując wyskoczenie lub wyrzucenie ściernicy. Ściernica może odskoczyć w kierunku operatora lub od niego, w zależności od kierunku ruchu ściernicy w momencie zaciśnięcia. W takich warunkach ściernice mogą również ulec pęknięciu.

- Odrzut jest wynikiem niewłaściwego użytkowania elektronarzędzia i/lub nieprawidłowych procedur lub warunków pracy i można go uniknąć, stosując odpowiednie środki ostrożności podane poniżej:

Trzymać mocno elektronarzędzie obiema rękami i ustawić ciało oraz ramiona tak, aby móc przeciwdziałać sile odrzutu. Zawsze używać uchwytu pomocniczego, jeśli urządzenie go posiada, aby uzyskać maksymalną kontrolę nad odrzutem lub reakcją momentu obrotowego podczas uruchamiania. Operator może kontrolować reakcje momentu obrotowego lub siły odbicia, jeśli zostaną podjęte odpowiednie środki ostrożności.

Nigdy nie zbliżać rąk do obracającego się osprzętu. Odrzut może odbić osprzęt w kierunku rąk.

Nie należy ustawiać ciała w obszarze, w którym elektronarzędzie będzie się poruszać w przypadku wystąpienia odrzutu. Odrzut spowoduje wyrzucenie narzędzia w kierunku przeciwnym do ruchu koła w miejscu zaczepienia.

Podczas pracy w narożnikach, przy ostrych krawędziach itp. należy zachować szczególną ostrożność. Należy unikać podskakiwania i zaczepiania się osprzętu. Narożniki lub ostre krawędzie mogą powodować zaczepianie się lub podskakiwanie osprzętu i utratę kontroli lub odrzut.

Nie należy montować tarczy łańcuchowej do rzeźbienia w drewnie, segmentowej tarczy diamentowej o szczelinie obwodowej większej niż 10 mm ani tarczy zębatej. Takie ostrza powodują często odrzuty i utratę kontroli.

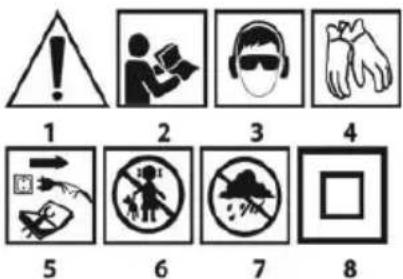

Objaśnienie zastosowanych piktogramów.

1 2 3 4 5 6 7 8

1.Uwaga zachowaj szczególne środki ostrożności

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych!

2. Używaj środki ochrony osobistej (gogle ochronne, ochronniki słuchu, maska przeciwpyłowa)

4.Stosuj rękawice ochronne

1. Odłącz przewód zasilający przed rozpoczęciem czynności obsługowych lub naprawczych.

6.Nie dopuszczać dzieci do narzędzia

1. Chronić przed deszczem

8.Klasa druga ochronności

9.Znak certyfikacji EAC.

10.Znak certyfikacji rynku ukraińskiego.

OZNACZENIA NA URZADZENIU

SN

RRRRMM Y XXXXX

NNN

RRRR -rok produkcji

MM -miesiąc produkcji

Y -oznaczenie dodatkowe

XXXXX -numer seryjny

NNN -oznaczenie dodatkowe

BUDOWA I ZASTOSOWANIE

Szlifierka kątowa jest ręcznym elektronarzędziem z izolacją II klasy. Urządzenie jest napędzane jednofazowym silnikiem komutatorowym, którego prędkość obrotowa jest redukowana za pośrednictwem zębatej przekładni kątowej. Może ona służyć zarówno do szlifowania jak i cięcia. Tego typu elektronarzędzie jest szeroko stosowane do usuwania wszelkiego typu zadziorów z powierzchni elementów metalowych, obróbki powierzchniowej spoin, przecinania rur cienkościennych oraz niewielkich elementów metalowych itp. Przy zastosowaniu odpowiedniego osprzętu szlifierka kątowa może być wykorzystana nie tylko do cięcia i szlifowania ale także do czyszczenia np. rdzy, powłok malarskich, itp.

Obszary jej użytkowania to szeroko rozumiane prace naprawcze i konstrukcyjne nie tylko związane z metalami. Szlifierka kątowa może być także stosowana do cięcia i szlifowania materiałów budowlanych np. cegła, kostka brukowa, płytki ceramiczne, itp.

Urządzenie przeznaczone jest wyłącznie do pracy na sucho, nie służy do polerowania. Nie wolno używać elektronarzędzia niezgodnie z jego przeznaczeniem

Użycie niezgodne z przeznaczeniem.

• Nie należy obrabiać materiałów zawierających azbest. Azbest jest rakotwórczy.
• Nie obrabiać materiałów których pyły są łatwo palne lub wybuchowe. Podczas pracy elektronarzędziem wytwarzają się iskry które mogą spowodować zapłon wydzielających się oparów.
• Nie wolno do prac szlifierskich stosować ściernic przeznaczonych do cięcia. Ściernice do cięcia pracują powierzchnią boczną i szlifowanie powierzchnią czołową takiej ściernicy grozi jej

uszkodzeniem a to skutkuje narażeniem operatora na obrażenia osobiste.

OPIS STRON GRAFICZNYCH

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

1. Przycisk blokady wrzeciona

2. Włącznik

3. Rękojeść dodatkowa

4.Osłona tarczy

5.Kołnierz zewnętrzny

6.Kołnierz wewnętrzny

1. Dźwignia (osłony tarczy)

8.Klucz specjalny

* Mogą wysłępować różnice między rysunkiem a wyrobem.

AKCESORIA

- Ośłona tarczy 1 szt.

- Klucz specjalny 1 szt.

• Rękojeść dodatkowa 1 szt.

PRZYGOTOWANIE DO PRACY

MONTAŻ RĘKOJEŚCI DODATKOWEJ

Rękojeść dodatkową (3) instaluje się w jednym z otworów na głowicy szlifierki. Poleca się stosowanie szlifierki z rękojeścią dodatkową. Jeśli trzyma się szlifierkę podczas pracy oburącz (używając również rękojeści dodatkowej) występuje mniejsze ryzyko dotknięcia ręką do wirującej tarczy lub szczotki oraz doznania urazu podczas odrzutu.

MONTAŻ I REGULACJA OSŁONY TARCZY

Osłona tarczy chroni operatora przed odłamkami, przypadkowym kontaktem z narzędziem roboczym lub iskrami. Powinna być ona zawsze zamontowana z dodatkowym zwróceniem uwagi na to aby jej część kryjąca zwrócona była do operatora.

Konstrukcja mocowania osłony tarczy pozwala na bez narzędziowe ustawienie osłony w optymalnym położeniu.

• Poluzować i odciągając dźwignię (7) na osłonie tarczy (4).
• Obrócić osłonę tarczy (4) w wybrane położenie.
• Zablokować, opuszczając dźwignię(7).

Demontaż i regulacja osłony tarczy przebiega w odwrotnej kolejności do jej montażu.

WYMIANA NARZĘDZI ROBOCZYCH

Podczas czynności wymiany narzędzi roboczych należy używać rękawic roboczych.

Przycisk blokady wrzeciona (1) służy wyłącznie do blokowania wrzeciona szlifierki podczas montażu lub demontażu narzędzia roboczego. Nie wolno używać go jako przycisku hamującego w czasie, gdy tarcza wiruje. W takim przypadku może dojść do uszkodzenia szlifierki lub zranlenia jej użytkowniła.

MONTAŻ TARCZ

W przypadku tarcz szlifujących lub tnących o grubościach poniżej 3 mm, nakrętkę samozaciskową kołnierza zewnętrznego (5) należy nakręcić płaską powierzchnią od strony tarczy.

• Nacisnąć przycisk blokady wrzeciona (1).
• Dokręcić kluczem specjalnym (8) kołnierz zewnętrznetrzny (5).
• Poluzować i zdjąć samozaciskowy kołnierz zewnętrzny (5).
• Nałożyć tarczę aby była dociśnięta do powierzchni kołnierza wewnętrznego (6).
• Nakręcić kołnierz zewnętrzny (5) i dokręcić kluczem specjalnym (8)

Demontaż tarcz przebiega w kolejności odwrotnej do montażu. Podczas montażu tarcza powinna być dociśnięta do powierzchni kołnierza wewnętrznego (6) i centrycznie osadzona na jego podtoczeniu. Wrazie zablokowania się nakrętki samozaciskowej należy użyć klucza specjalnego.

MONTAŻ NARZĘDZI ROBOCZYCH Z OTWOREM GWINTOWANYM

Nacisnąć przycisk blokady wrzeciona (1).

• Zdemontować wcześniej zamontowane narzędzie robocze – jeśli jest zamontowane.
• Przed montażem zdjąć oba kołnierze – kołnierz wewnętrzny (6) i samozaciskowy kołnierz zewnętrzny (5).
• Nakręcić część gwintowaną narzędzia roboczego na wrzeciono i lekko dociągnąć.

Demontaż narzędzi roboczych z otworem gwintowanym przebiega w kolejności odwrotnej do montażu.

MONTAŻ SZLIFIERKI KĄTOWEJ W STATYWIE DO SZLIFIEREK KĄTOWYCH

Dopuszcza się użytkowanie szlifierki kątowej w dedykowanym statywie do szlifierek kątowych pod warunkiem prawidłowego zamontowania zgodnie z instrukcją montażu producenta statywu.

PRACA / USTAWIENIA

Przed użyciem szlifierki należy skontrolować stan ściernicy. Nie używać wyszczerbionych, pękniętych lub w inny sposób uszkodzonych ściernic. Zużyta tarczę lub szczotkę należy przed użyciem natychmiast wymienić na nową. Po zakończeniu pracy zawsze trzeba wyłączyć szlifierkę i odczekać, aż narzędzie robocze całkowicle się zatrzyma. Dopiero wtedy można szlifierkę odłożyć. Nie należy wyhamowywać obracającej się ściernicy dociskając ją do obrabianego materiału.

• Nigdy nie wolno przeciązać szlifierki. Masa elektronarzędzia wywiera wystarczający docisk, aby efektywnie pracować narzędziem. Przeciążanie i nadmierne dociskanie mogą spowodować niebezpieczne pęknięcie narzędzia roboczego.
• Jeżeli szlifierka upadnie podczas pracy należy koniecznie skontrolować i ewentualnie wymienić narzędzie robocze w przypadku stwierdzenia jego uszkodzenia lub odkształcenia.
• Nigdy nie wolno uderzać narzędziem roboczym o materiał obrabiany.
• Należy unikać odbijania tarczą i zdzierania nią materiału, szczególnie przy obróbce naroży, ostrych krawędzi itp. (może to wywołać utratę kontroli nad elektronarzędziem i wystąpienie zjawiska odrzutu).
• Nigdy nie wolno stosować tarcz przeznaczonych do przecinania drewna od pilarek tarczowych. Zastosowanie takich tarcz często skutkuje zjawiskiem odrzutu elektronarzędzia, utratą nad nim kontroli i może prowadzić do uszkodzenia ciała operatora.

WŁĄCZANIE / WYŁĄCZANIE

Podczas uruchamiania i pracy szlifierkę należy trzymać obiema rękami. Szlifierka jest wyposażona w włącznik zabezpieczający przed przypadkowym uruchomieniem.

• Wcisnąć przycisk włącznika (2).
• Zwolnienie nacisku na przycisk włącznika (2) powoduje zatrzymanie szlifierki.

Po uruchomieniu szlifierki należy odczekać, aż ściernica osiągnie prędkość maksymalną dopiero wtedy można rozpocząć pracę. W czasie wykonywania pracy nie wolno posługłwać się włącznikiem, włączając lub wyłączając szlifierkę. Włącznik szlifierki może być obsługiwany jedynie wówczas, gdy elektronarzędzie jest odsunięte od obrabianego materiału.

CIECIE

• Cięcie szlifierką kątową może być wykonywane tylko po linii prostej.
• Nie należy ciąć materiału trzymając go w ręku.
• Duże elementy należy podeprzeć i zwrócić uwagę aby punkty podparcia znajdowały się w pobliżu linii cięcia oraz na końcu materiału. Materiał ułożony stabilnie nie będzie miał tendencji do przemieszczania się podczas cięcia.

• Małe elementy powinny być zamocowane np. w imadle, przy użyciu ścisków, itp. Materiał należy zamocować tak aby miejsce cięcia znajdowało się w pobliżu elementu mocującego. Zapewni to większą precyzję cięcia.

• Nie wolno dopuszczać do drgań lub podbijania tarczy tnącej, ponieważ pogorszy to jakość cięcia i może spowodować pęknięcie tarczy tnącej.

• Podczas cięcia nie należy wywierać nacisku bocznego na tarczę tnącą.
• W zależności od rodzaju ciętego materiału używać właściwej tarczy tnącej.
• Przy przecinaniu materiału zaleca się aby kierunek posuwu był zgodny z kierunkiem obrotu tarczy tnącej.

Głębokość cięcia zależy od średnicy tarczy.

- Należy stosować tylko tarcze o średnicach nominalnych nie większych niż zalecane dla danego modelu szlifierki.

- Przy głębokich cięciach (np. profile, bloczki budowlane, cegły, itp.) nie należy dopuszczać do styku kołnierzy mocujących z obrabianym materiałem.

Tarcze tnące podczas pracy osiągają bardzo wysokie temperatury – nie należy ich dotykać nieosłoniętymi częściami ciała przed ich schłodzeniem.

SZLIFOWANIE

Przy pracach szlifierskich można używać np. tarcz szlifierskich, ściernic garnkowych, tarcz listkowych, tarcz z włókniną ścierną, szczotek drucianych, tarcz elastycznych dla papieru ściernego, itp. Każdy rodzaj tarczy jak i obrabianego materiału wymaga odpowiedniej techniki pracy i zastosowania właściwych środków ochrony osobistej.

Do szlifowania nie należy stosować tarcz przeznaczonych do cięcia.

Tarcze szlifierskie przeznaczone są do usuwania materiału krawędzią tarczy.

• Nie należy szlifować boczną powierzchnią tarczy. Optymalny kąt pracy dla tego typu tarcz wynosi 30°.
• Prace związane ze szlifowaniem mogą być prowadzone tylko przy użyciu odpowiednich dla danego rodzaju materiału tarcz szlifierskich.

W przypadku pracy tarczami listkowymi, tarczami z włókniną ścierną i tarczami elastycznymi dla papieru ściernego należy zwrócić uwagę na odpowiedni kąt natarcia.

• Nie należy szlifować całą powierzchnią tarczy.
• Tego typu tarcze znajdują zastosowanie przy obróbce płaskich powierzchni.

Szczotki druciane przeznaczone są głównie do czyszczenia profili oraz miejsc trudno dostępnych. Można nimi usuwać z powierzchni materiału np. rdze, powłoki malarskie, itp

Należy stosować tylko takie narzędzia robocze, których dopuszczalna prędkość obrotowa jest wyższa lub równa maksymalnej prędkości szlifierki kątowej bez obciążenia.

OBSŁUGA I KONSERWACJA

Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą lub obsługą należy wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego.

KONSERWACJA I PRZECHOWYWANIE

• Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.
• Do czyszczenia nie należy stosować wody lub innych cieczy.
• Urządzenie należy czyścić za pomocą suchego kawałka tkaniny lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.
• Nie używać żadnych środków czyszczących ani rozpuszczalników, gdyż mogą one uszkodzić części wykonane z tworzywa sztucznego.
• Regularnie należy czyścić szczeliny wentylacyjne w obudowie silnika, aby nie dopuścić do przegrzania urządzenia.
• W przypadku uszkodzenia przewodu zasilającego, należy go wymienić na przewód o takich samych parametrach. Czynność tą

należy powierzyć wykwalifikowanemu specjaliście lub oddać urządzenie do serwisu.

- Urządzenie zawsze należy przechowywać w miejscu suchym, niedostępnym dla dzieci.

Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta.

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

PARAMETR	WARTOŚĆ
Napięcie zasilania	230 V AC
Częstotliwość zasilania	50 Hz
Moc znamionowa	950 W
Znamionowa prędkość obrotowa	3000-12000 min ^-1
Max. średnica tarczy	125 mm
Wewnętrzna średnica tarczy	22,2 mm
Gwint wrzeciona	M14
Klasa ochronności	II
Masa	2 kg
DANE DOTYCZĄCE HAŁASU I DRGAŃ
Poziom ciśnienia akustycznego	L_PA = 92.23dB(A) K=3dB(A)
Poziom mocy akustycznej	L_WA = 100.23dB(A) K=3dB(A)
Wartość przyśpieszeń	a_h = 12.723 m/s^2 K=1,5 m/s^2

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Informacje na temat hałasu i wibracji

Poziomy emitowanego hałasu, takie jak poziom emitowanego ciśnienia akustycznego Lp, oraz poziom mocy akustycznej Lw, i niepewność pomiaru K, podano poniżej w instrukcji zgodnie z normą EN 62841-1.

Wartości drgań(wartość przyśpieszeń) a i niepewność pomiaru K oznaczono zgodnie z normą EN 62841-1, podano poniżej.

Podany w niniejszej instrukcji poziom drgań został pomierzony zgodnie z określoną przez normę EN 62841-1 procedurę pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także, jeśli nie będzie wystarczająco konserwowane, poziom drgań może ulec zmianie. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy.

Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy, kiedy elektronarzędzie jest wyłączone lub kiedy jest włączone ale nie jest używane do pracy. W ten sposób łączna ekspozycja ma drgania może się okazać znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa w celu ochrony użytkownika przed skutkami drgań, takie jak: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, właściwa organizacja pracy.

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli sprzedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancje nieobojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

„GTX Poland Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „GTX Poland”) informuje, iż wszelkie prawa autorskie do treści niniejszej instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do GTX Poland i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody GTX Poland wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA | SERWIS

Warunki gwarancji oraz opis postępowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny GTX Service Sp. z o.o. Sp.k. ul. Pograniczna 2/4 tel. [phone]-285 Warszawa e-mail

[e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.com Zeskanuj QR kod i wejdź na gtxservice.com

CIRCULAR ECONOMY SOLUTIONS

Deklaracja zgodności WE

Producent: GTX Poland Sp. z o.o. Sp.k, ulica Pograniczna 2/4 02-285 Warszawa

Wyrób: Szlifierka kątowa

Model: 59G184

Nazwa handlowa: GRAPHITE

Numer seryjny: 00001 ÷ 99999

Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

Dyrektywa Maszynowa 2006/42/WE

Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE

Dyrektywa RoHS 2011/65/UE zmieniona Dyrektywą 2015/863/UE

Oraz spełnia wymagania norm:

EN IEC 62841-2-3:2021+A11; EN 62841-1:2015+A11

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-2:2019+A1; EN 61000-3-3:2013+A1+A2

EN IEC 63000:2018

Deklaracja ta odnosi się wyłącznie do maszyny w stanie, w jakim została wprowadzona do obrotu i nie obejmuje części składowych dodanych przez użytkownika końcowego lub przeprowadzonych przez niego późniejszych działań.

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

Podpisano w imieniu:

GTX Poland Sp. Z o.o. Sp.k. Ulica Pograniczna 2/4

02-285 Warszawa

Paweł Kowalski

Pełnomocnik ds. dokumentacji technicznej GTX Poland

Warszawa, 2024-01-16

Varsovie, 2024-01-16

(EN) TRANSLATION OF THE ORIGINAL INSTRUCTIONS

ANGLE GRINDER 58G184

• Kryt kotouče 1 ks.

• Speciální klíč 1

• Dodatečná rukojet' 1 ks

PŘÍPRAVA NA PRÁCI

MONTÁŽ DODATEČNÉ RUKOJETI
