KASUTUSJUHEND 59G184 Graphite

ETTEVAATUST Lugege läbi köik selle elektritööriistaga kaasasolevad ohutushoiatused, juhised, illustratsioonid ja spetsifikatsioonid. Allpool esitatud juhiste mittetäitmine vöib pöhjustada elektrilöögi, tulekahju ja/vöi tösiseid vigastusi.

Hoidke kõik hoiatused ja juhised alles tulevikus kasutamiseks.

• See elektriline tööriist on möeldud kasutamiseks lihvija, poleerija või lõikurina. Lugege läbi kõik selle elektrilise tööriistaga kaasasolevad ohutushoiatused, juhised, illustratsioonid ja spetsifikatsioonid. Allpool esitatud juhiste mittetäitmine võib põhjustada elektrilöögi, tulekahju ja/või tõsiseid vigastusi.
• Ärge kasutage seda elektritööriista lihvimiseks, traatpintsliga harjamiseks või aukude lõikamiseks. Tegevused, milleks elektritööriist ei ole mõeldud, võivad tekitada ohtu ja põhjustada kehavigastusi.
• Ärge muudake seda elektritööriista viisil, mida tööriista tootja ei ole selgesönaliselt ette näinud ja täpsustanud. Selline muudatus vöib pöhjustada kontrolli kaotuse ja tõsiseid kehavigastusi.
• Ärge kasutage lisaseadmeid, mida tööriista tootja ei ole spetsiaalselt kavandanud ja määranud. Asjaolu, et lisaseade sobib elektritööriistaga, ei taga veel ohutut kasutamist.
• Tarvikute nimikiirus peab olema vähemalt vördne elektritööriista maksimaalse kiirusega. Tarvikud, mis töötavad nimikiirusest suuremal kiirusel, vöivad kahjustuda ja puruneda.
• Tarvikute välisläbimõõt ja paksus peavad olema elektritööriista nimiparameetrite piires. Ebasobivate mõõtmetega tarvikuid ei ole võimalik nõuetekohaselt kinnitada ega kontrollida.
• Tarvikute kinnitusmõõtmed peavad vastama elektritööriista kinnitusmõõtmetele. Tarvikud, mis ei sobi elektritööriista kinnitusmõõtmetega, muutuvad tasakaalustamatuks, vibreerivad liigselt ja võivad põhjustada kontrolli kaotuse.
• Ärge kasutage kahjustatud lisaseadmeid. Enne iga kasutamist kontrollige lisaseadmeid, näiteks lihvkettaid, et neil ei oleks murdunud osi ega pragusid, lihvketta padjakeid, et neil ei oleks pragusid, rebendeid ega liigset kulumist, ning traatpintsleid, et neil ei oleks lahtiseid või katkenud traate. Kui elektriline tööriist või lisaseade on kukkunud, kontrollige, kas see on kahjustatud, või paigaldage kahjustamata lisaseadmed. Pärast lisaseadme kontrollimist ja paigaldamist veenduge, et operaator ja kõrvalseisjad ei viibiks pöörleva lisaseadme tasapinna läheduses, ning käivitage elektriline tööriist maksimaalsel kiirus Kahjustatud lisaseadmed riknevad tavaliselt selle katse käigus.
• Kandke isiklikke kaitsevahendeid. Sõltuvalt rakendusest kasutage näokaitset, kaitseprille või kaitseprille. Vajaduse korral kandke tolmumaski, kuulmiskaitset, kindaid ja tööriietust, et kaitsta end väikeste abrasiivsete osakeste või töödeldavate detailide killude eest. Silmakaitse peab suutma peatada erinevate rakenduste

käigus tekkivad killud. Tolmumaski või respiraator peab suutma filtreerida rakenduse käigus tekkivaid osakesi. Pikaajaline kokkupuude kõrge müratasemega võib põhjustada kuulmislangust.
- Körvalseisjad peavad hoidma ohutut vahemaad tööpiirkonnast. Köik tööplirkonda sisenevad isikud peavad kandma isiklikke kaitsevahendeid. Töödetailide killud või kahjustatud seadmed võivad lenduda ja põhjustada vigastusi väljaspool vahetut tööplirkonda.
- Kui teete töid, mille käigus löikeriist vöib puutuda kokku peidetud juhtmetega vöi omaenda kaabliga, hoidke elektrilist tööriista ainult selle isoleeritud käepidemete küljest. Lõikeriista ja pingestatud juhtme kokkupuutumine vöib pöhjustada elektrilise tööriista paljastatud metallosade pingestumise, mis vöib pöhjustada operaatorile elektrilöögi.
- Hoidke kaabel eemal pöörlevast osast. Kui kaotate kontrolli, võib kaabel katkeda või takerduda ja teie käsi või käsi võib pöörlevasse osasse tömmata.
- Ärge kunagi pange elektrilist tööriista maha enne, kui lisaseade on täielikult peatunud. Pöörlev lisaseade vöib takerduda pinnale ja tömmata elektrilise tööriista teie käest.
- Ärge kasutage elektritööriista, kui te seda kannate. Juhuslik kokkupuude pöörleva lisaseadmega võib põhjustada selle takerdumise riietesse ja lisaseadme tömbamise keha poole.
- Puhastage elektritööriista ventilatsiooniavasid regulaarselt. Mootori ventilaator imeb tolmu korpusesse ja liigne pulbrilise metalli kogunemine võib põhjustada elektrilise ohu.
- Ärge kasutage elektritööriistu tuleohtlike materjalide läheduses. Sädemeid võivad need materjalid süttida.
- Ärge kasutage lisaseadmeid, mis vajavad vedelat jahutusvedelikku. Veega või muude vedelate jahutusvedelike kasutamine võib põhjustada elektrilöögi või elektrilöögi.
- Kasutage ainult elektritööriistale ettenähtud tüüpi kettaid ja valitud ketastele mõeldud kaitseid. Ketad, mille jaoks elektritööriist ei ole mõeldud, ei pruugi olla piisavalt kaitstud ja on ohtlikud.
- Keskmise süvendiga ketaste lihvimispind peab olema paigaldatud kaitse serva tasapinnast allapoole. Valesti paigaldatud ketas, mis ulatub kaitse serva tasapinnast välja, ei ole piisavalt kaitstud.
- Kaitse peab olema elektritööriistale kindlalt kinnitatud ja paigaldatud maksimaalse ohutuse tagamiseks nii, et ketas oleks operaatori suunas võimalikult vähe nähtav. Kaitse kaitseb operaatorit ketasest eraldunud killude, ketasega juhusliku kokkupuute ja rlietust süütada võivate sädemete eest.
- Kettaid tohib kasutada ainult kindlateks otstarveteks. Näiteks: ärge lihvige lõikeketta küljega. Lõikekettad on mõeldud äärepoolseks lihvimiseks ja nendele ketastele mõjuvad külgsuunalised jõud võivad põhjustada nende purunemist.
- Kasutage alati kahjustamata äärikuid, mis on valitud kettale sobiva suurusega ja kujuga. Öiged kettaäärikud toetavad ketast, vähendades seeläbi purunemise ohtu. Löikekettade äärikud võivad erineda lihvimiskettade äärikutest.
- Ärge kasutage suuremate elektritööriistade jaoks möeldud kulunud kettaid. Suurema elektritööriista jaoks möeldud ketas ei sobi väiksema tööriista suurema kiiruse jaoks ja vöib puruneda.
- Kaheotstarbeliste ketaste kasutamisel kasutage alati tööks sobivat kaitset. Vale kaitse kasutamine võib põhjustada soovitud kaitse taseme puudumise, mis võib viia tõsiste vigastusteni.
- Ärge „tõkestage” lõikeketta ega avaldage liigset survet. Ärge üritage teha liiga sügavaid lõikeid. Ketta ülekoormamine suurendab selle koormust ja kalduvust lõikamise ajal väänuda või tõkestuda, samuti tagasilöögi või ketta purunemise ohtu.
- Ärge asetage oma keha pöörleva teraga samale joonele ega selle taha. Kui tera töötamise ajal teie kehast eemale liigub, vöib tagasilöök pöhjustada pöörleva tera ja elektritööriista otse teie poole paiskumise.
- Kui ketas takerdub või lõikamine mingil põhjusel katkeb, lülitage elektritööriist välja ja hoidke seda paigal, kuni ketas on täielikult peatunud. Ärge kunagi üritage eemaldada lõikeketast lõikepinnalt, kui ketas on liikumas, kuna see võib põhjustada tagasilöögi. Uurige ketta takerdumise põhjust ja võtke meetmeid selle kõrvaldamiseks.
- Ärge jätkake tööeseme lõikamist. Oodake, kuni tera saavutab täiskiiruse, ja jätkake seejärel ettevaatlikult lõikamist. Kui jätkate elektritööriista kasutamist tööeseme lõikamisel, võib tera kinni jääda, nihkuda või tagasilöögi tekitada.
- Toetage paneele või muid suuremõõtmelisi esemeid, et vähendada tera kinni jooksmise ja tagasilöögi ohtu. Suured esemed kipuvad

omaenda raskuse all läbi vajuma. Toed tuleks paigutada eseme alla lõikamisjoone lähedale ja eseme servadele mõlemal pool tera.

- Olge äärmiselt ettevaatlik, kui teete „tasku lõikeid” olemasolevatesse seintesse või muudesse pimedatesse kohtadesse. Eenduv tera võib läbi lõigata gaasi- või veetorud, elektrijuhtmed või esemed, mis võivad põhjustada tagasilöögi.

- Ärge proovige teha köveraid lõikeid. Liigne tera koormus suurendab survet ja tera väänumise või kinni jooksmise tõenäosust lõikamise ajal ning tagasilöögi või tera purunemise ohtu, mis võib põhjustada tõsiseid vigastusi.

- Ärge laske poleerimiskatte lahtistel osadel või kinnitusnööridel vabalt pöörlema. Pange lahtised kinnitusnöörid ära või lõigake need ära. Lahtised ja pöörlevad kinnitusnöörid võivad mähkuda sõrmede ümber või takerduda töödeldavasse esemesse.

• KASUTAJA TAGASILÖÖGI PÖHJUSED JA ENNETAMINE:

- Tagasilöök on ootamatu reaktsioon pöörleva ketas, padja, harja või muu lisaseadme kinni jooksmisele või takerdumisele. Kinni jooksmine või takerdumine põhjustab pöörleva lisaseadme järsu seiskumise, mis omakorda põhjustab kontrollimatu elektritööriista lükkamise lisaseadme pöörlemise vastassuunas kinni jooksmise kohas.

- Näiteks, kui lihvketas takerdub või jääb tööeseme külge kinni, võib lihvketta serv, mis takerdub, tungida materjali pinnale, põhjustades lihvketta hüppamise või välja paiskumise. Lihvketas võib põrkata operaatori poole või temast eemale, sõltuvalt lihvketta liikumise suunast takerdumise hetkel ( ). Sellistes tingimustes võivad lihvcetad ka puruneda.

- Tagasilöök on elektritööriista ebaõige kasutamise ja/või ebaõigete protseduuride või töötingimuste tulemus ning seda saab vältida, võttes allpool loetletud asjakohaseid ettevaatusabinõusid:

Hoidke elektritööriista kindlalt mölema käega ja asetage oma keha ja käed nii, et saaksite tagasilöögi jõudu tasakaalustada. Kasutage alati abikäepidet, kui tööriistal see olemas on, et saavutada maksimaalne kontroll tagasilöögi või pöördemomendi reaktsiooni üle käivitamisel. Kasutaja saab pöördemomendi reaktsioone või tagasilöögi jõude kontrollida, kui võetakse asjakohased ettevaatusabinõud.

Ärge asetage käsi kunagi pöörlevate lisaseadmete lähedusse. Tagasilöök vöib pöhjustada lisaseadme tagasipörke teie käte suunas.

Ärge asetage oma keha alale, kus elektriline tööriist tagasilöögi korral liigub. Tagasilöök põhjustab tööriista paiskumise vastassuunas ratta liikumisele kokkupuutepunktis.

Olge eriti ettevaatlik, kui töötate nurkades, teravatel servadel jne. Vältige lisaseadme pörkamist ja takerdumist. Nurkades või teravatel servadel võib lisaseade takerduda või pörkuda, mis võib põhjustada kontrolli kaotuse või tagasilöögi.

Ärge paigaldage puidu nikerdamise kettsaeket, segmenteeritud teemantsaeket, mille ümbermööt on suurem kui 10 mm, ega hammastega saeket. Need saeketid põhjustavad sagedasi tagasilööke ja kontrolli kaotust.

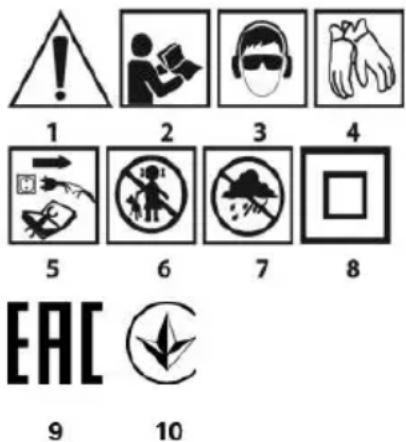

Kasutatud piktogrammide selgitus.

1. Ettevaatus: võtke eriti ettevaatusabinõud
2. „” (Võimalik tagasilöök) Lugege kasutusjuhendit ja järgige selles sisalduvaid hoiatusi ja ohutusnõudeid!
3. Kasutage isiklikke kaitsevahendeid (kaitseprillid, kuulmiskaitse, tolmumaski)
4. Kandke kaitsekindaid
5. Enne hooldus- või remonditööde tegemist ühendage toitejuhe lahti.
6. Hoidke lapsed tööriistast eemal
7. Kaitske vihma eest.
8. Kaitseklass II
9. EAC sertifitseerimismärk.
10. Ukraina turu sertifitseerimismärk.

SEADME MÄRGISTUSED

SN RRRRMM Y XXXXX NNN

RRRR -valmistamis aasta

MM - tootmise kuu

Y -täiendav tähis

XXXXX -seerianumber

NNN -täiendav märge

KONSTRUKTSIOON JA KASUTUS

Nurklihvija on käeshoitav elektriline tööriist II klassi isolatsiooniga. Seadet ajab ühefaasiline kommutaatorimootor, mille pöörlemiskiirust vähendatakse hammasratta abil. Seda saab kasutada nii lihvimiseks kui ka lõikamiseks. Seda tüüpi elektritööriista kasutatakse laialdaselt igat liiki jämedate servade eemaldamiseks metallelementide pindadelt, keevisömbluste pinnatöötluseks, õhukese seinaga torude ja väikeste metallelementide lõikamiseks jne. Sobivate lisaseadmetega saab nurklihvijat kasutada mitte ainult lõikamiseks ja lihvimiseks, vaid ka puhastamiseks, nt rooste, värvkatete jne eemaldamiseks.

Selle kasutusvaldkonnad hölmavad laiemalt möistetud remondi- ja ehitustöid, mis ei ole seotud ainult metallidega. Nurklihvijat saab kasutada ka ehitusmaterjalide, nt telliste, sillutiskivide, keraamiliste plaatide jne lõikamiseks ja lihvimiseks.

Seade on mõeldud ainult kuivaks kasutamiseks ja ei sobi poleerimiseks. Ärge kasutage elektritööriista muul otstarbel kui selleks, milleks see on mõeldud.

Ebaõige kasutamine.

• Ärge töötlege asbesti sisaldavaid materjale. Asbest on kantserogeenne.
• Ärge töötlege materjale, mille tolm on kergesti süttiv või plahvatusohtlik. Elektritööriistadega töötades tekivad sädemed, mis võivad süttida eralduvad aurud.
• Ärge kasutage lõikekettaid lihvimistöödeks. Lõikekettad töötavad külgpinna abil ja lihvimine sellise ketta esipinnaga võib seda kahjustada, põhjustades kasutajale vigastusi.

GRAAFILISTE LEHTEDE KIRJELDUS

Allpool esitatud numbrid viitavad käesoleva juhendi graafilistel lehtedel näidatud seadme komponentidele.

* Joonisel ja tootel võivad esineda erinevused.

TARVIKUD

• Kettakaitse 1 tk.
• Erivõti 1
• Lisakäepide 1 tk

TÖÖDE ETTEVALMISTUS

LISAKÄEPIDEME PAIGALDAMINE

Lisakäepide (3) paigaldatakse ühte lihvimispähe olevatest avadest. Soovitav on kasutada lihvijat koos lisakäepidemega. Kui hoiate lihvijat töötamise ajal mölema käega (kasutades ka lisakäepidet), on väiksem oht puudutada käega pöörlevat ketast või harja ja saada tagasilöögi tagajärjel vigastusi.

KETTA KAITSE PAIGALDAMINE JA REGULEERIMINE

Kettakaitse kaitseb kasutajat prahi, tööriistaga juhusliku kokkupuute või sädemete eest. See peab alati olema paigaldatud, pöörates erilist tähelepanu sellele, et kaitsev osa oleks suunatud kasutaja poole.

Paigalduskonstruktsioon Kinnitus võimaldab terakaitse reguleerimist optimaalsesse asendisse ilma tööriistade kasutamiseta.

- Lõdvendage ja tõmmake tagasi terakaitse (4) kangi (7).

• Pöörake terakaitse (4) soovitud asendisse.
  • Lukustage, langetades kangi (7).

Terakaitse eemaldamine ja reguleerimine toimub paigaldamisega vastupidises järjekorras.

TÖÖRIISTADE VAHETMINE

Tööriistade vahetamisel kandke töökindaid.

Spindli lukustusnuppu (1) kasutatakse ainult lihvimismasina spindli lukustamiseks tööriista paigaldamise või eemaldamise ajal. Ärge kasutage seda piduriknopina, kui ketas pöörleb. See võib kahjustada lihvimismasinat või vigastada kasutajat.

KETTIDE PAIGALDAMINE

Alla 3 mm paksuste lihvimis- või lõikekettide puhul tuleb välimise ääriku (5) iselukustuv mutter keerata kettapoolse külje tasapinnaga.

• Vajutage spindli lukustusnuppu (1).
- Pingutage välimine äärik (5) spetsiaalse mutrivõtmega (8).
- Lõdvendage ja eemaldage iselukustuv välimine äärik (5).
- Asetage ketas nii, et see surutakse vastu sisemise ääriku (6) pinda.
- Keerake välimine äärik (5) kinni ja pingutage spetsiaalse mutrivõtmega (8).

Kettad eemaldatakse paigaldamisega vastupidises järjekorras. Paigaldamisel tuleb ketas suruda vastu sisemise ääriku (6) pinda ja tsentreerida selle faasile. Kui iselukustuv mutter on kinni jäänud, kasutage spetsiaalset mutrivõtit.

KEERMESTATUD AUGUGA TÖÖRIISTADE PAIGALDAMINE

• Vajutage spindli lukustusnuppu (1).
- Eemaldage eelnevalt paigaldatud tööriist, kui see on olemas.
- Enne paigaldamist eemaldage mölemad äärikud – sisemine äärik (6) ja iselukustuva välimise ääriku (5).
- Keerake tööriista keermestatud osa spindlile ja pingutage seda kergelt.

Keermestatud avaga tööriistade eemaldamine toimub paigaldamisega vastupidises järjekorras.

KULMULIIIVIMISMASINA PAIGALDAMINE KULMULIIIVIMISMASINA ALUSELE

Nurklihvija kasutamine selleks ettenähtud alusel on lubatud, kui see on paigaldatud vastavalt aluse tootja paigaldusjuhendile.

KASUTAMINE / SEADISTUSED

Enne lihvija kasutamist kontrollige lihvketta seisukorda. Ärge kasutage murdunud, pragunenud või muul viisil kahjustatud lihvettaid. Asendage kulunud ketas või harja uuega vahetult enne kasutamist. Pärast töö löpetamist lülltage lihvija alati välja ja oodake, kuni tööriist on täielikult peatunud. Alles siis võib lihvija ära panna. Ärge aeglustage pöörlevat lihvetka, surudes seda tööeseme vastu.

- Ärge kunagi ülekoormake lihvijat. Elektritööriista kaal avaldab piisavat survet tõhusaks töötamiseks. Ülekoormus ja liigne surve võivad põhjustada tööriista ohtlikku purunemist.

• Kui lihvija kukub töö ajal maha, tuleb tööriist kindlasti kontrollida ja vajaduse korral asendada, kui see on kahjustatud või deformeerunud.
• Ärge kunagi lööge tööriistaga töödeldavat detaili.
• Vältige ketasega põrkamist ja materjali kraapimist, eriti nurkade, teravate servade jne töötlemisel (see võib põhjustada elektritööriista kontrolli kaotuse ja tagasilöögi).
• Ärge kasutage kunagi ketassaagidele möeldud puidu lõikamiseks möeldud kettaid. Selliste ketaste kasutamine põhjustab sageli elektritööriista tagasilöögi, kontrolli kaotuse ja võib põhjustada kasutaja vigastusi.

SISSE- JA VÄLJALÜLITAMINE

Holdke lihviljat käivitamisel ja töötamisel mölema käega. Lihvija on varustatud ohutuslülitiga, et vältida juhuslikku käivitamist.

• Vajutage lüliti nuppu (2).
• Lüliti nupu (2) vabastamisel lihvija peatub.

Pärast lihvija käivitamist oodake, kuni lihvketas saavutab maksimaalse kiiruse, enne kui alustate tööd. Ärge kasutage lülitit lihvija sisse- või väljalülitamiseks töö ajal. Lihvija lülitit tohib kasutada ainult siis, kui elektriline tööriist ei ole tööeseme lähedal.

LÕIKAMINE

• Lõikamine nurklihvijaga tohib toimuda ainult sirgjooneliselt.
• Ärge lõigake materjali, hoides seda käes.
• Suured tükid tuleb toetada ja tuleb hoolitseda, et toetuspunktid oleksid lõikamisjoone lähedal ja materjali otsas. Kindlalt paigutatud materjal ei liigu lõikamise ajal.
• Välkesed detailid tuleb kinnitada, nälteks pingls, klambrite abil jne. Materjal tuleb kinnitada nii, et löikepunkt oleks kinnituselemendi lähedal. See tagab suurema löiketäpsuse.
• Ärge laske lõikekettal vibreerida ega põrkuda, kuna see halvendab lõike kvaliteeti ja võib põhjustada lõikeketta purunemise.
• Ärge avaldage lõikekettale lõikamise ajal külgsuunalist survet.
• Kasutage lõikamiseks sobivat lõikeketta.
• Materjali lõikamisel on soovitatav, et etteandmise suund oleks kooskõlas lõikeketta pöörlemissuunaga.

Lõikesügavus söltub tera läbimõõdust.

• Kasutage ainult ketasid, mille nimiläbimõõt ei ületa konkreetse lihvimismasina mudelile soovitatud läbimõõtu.
• Sügavate lõigete puhul (nt profiilid, ehitusplokid, tellised jne) ärge laske kinnitusäärikatel puutuda kokku töödeldava materjaliga.

Lõikekettad saavutavad töötamise ajal väga kõrge temperatuuri – ärge puudutage neid keha avatud osadega enne, kui need on jahtunud.

LIIVIMINE

Lihvimiseks võite kasutada näiteks lihvimiskettaid, kausikettaid, lamellkettaid, abrasiivse mittekootud riidega kettaid, traatharju, painduvaid lihvimiskettaid jne. lga ketatüüp ja töödeldav detail nõuab sobivat töömeetodit ja sobivate isikukaitsevahendite kasutamist.

Ärge kasutage lihvimiseks lõikamiseks möeldud kettaid.

Lihvketad on mõeldud materjali eemaldamiseks ketta servaga.

• Ärge lihvige ketta külgpinna abil. Selle tüüpl ketaste optimaalne töönurk on 30°.
• Lihvimistöid tohib teha ainult könealuse materjali tüübile sobivate lihvetastega.

Löhestamiskettide, abrasiivkiudketaste ja lihvpaberile möeldud painduvate ketastega töötamisel tuleb tähelepanu pöörata öigele rünnakunurgale.

• Ärge lihvige ketta kogu pinnaga.
• Seda tüüpi kettaid kasutatakse tasapindade töötlemiseks.

Traatharjad on möeldud peamiselt profiillide ja raskesti ligipääsetavate kohtade puhastamiseks. Neid saab kasutada rooste, värvkatete jne eemaldamiseks materjali pinnalt.

Kasutage ainult tööriistu, mille lubatud pöörlemiskiirus on suurem või võrdne nurklihvija maksimaalse pöörlemiskiirusega ilma koormuseta.

KASUTAMINE JA HOOLDUS

Enne paigaldus-, reguleerimis-, remondi- või hooldustööde tegemist eemaldage toitejuhtme pistik pistikupesast.

HOOLDUS JA HOIDMINE

• Soovitav on puhastada seade kohe pärast iga kasutamist.
• Puhastamiseks ärge kasutage vett ega muid vedelikke.
• Puhastage seade kuiva lapiga või puhastage madala rõhuga suruõhuga.
• Ärge kasutage puhastusvahendeid ega lahusteid, kuna need võivad plastosad kahjustada.
• Puhastage regulaarselt mootori korpuse ventilatsiooniavad, et vältida seadme ülekuumenemist.
• Kui toitejuhe on kahjustatud, asendage see sama spetsifikatsiooniga juhtmega. Seda peaks tegema kvalifitseeritud spetsialist või viiles seade teeninduskeskusesse.

- Hoidke seadet alati kuivas kohas, lastele kättesaamatus kohas. Kõik vead tuleb parandada tootja volitatud teeninduskeskuses.

TEHNILISED PARAMEETRID

NIMIVÄÄRTUSED

PARAMETER	VÄÄRTUS
Toitepinge	230 V AC
Toite sagedus	50 Hz
Nimivõimsus	950 W
Nimipöörlemiskiirus	3000–12000 min ^-1
Maksimaalne tera läbimõõt	125 mm
Terade sisemine läbimõõt	22,2 mm
Võlli keermestus	M14
Kaitseklass	II
Kaal	2 kg
MÜRA JA VIBRATSIOONI ANDMED
Heli rõhutase	LPA= 92,23 dB(A)K=3 dB(A)
Heli võimsuse tase	LWA= 100,23 dB(A)K=3 dB(A)
Kiirendusväärtus	ah= 12,723 m/s ^2 K=1,5 m/s ^2

MÜRA JA VIBRATSIOONI ANDMED

Teave müra ja vibratsiooni kohta

Emiteeritud müra tasemed, nagu emiteeritud helirõhutase Lp ja helivõimsustase Lwä ning mõõtmise ebamäärasus K, on esitatud käesoleva kasutusjuhendi allpool vastavalt standarditele EN 62841-1.

Vibratsiooni väärtused (kiirendusväärtused) a, ja mõötemääramatuse K on märgitud vastavalt standardile EN 62841-1 ja esitatud allpool.

Käesolevas juhendis märgitud vibratsioonitase on möödetud vastavalt standardis EN 62841-1 sätestatud möötmismeetodile ja seda vöib kasutada elektritööriistade vördlemiseks. Seda vöib kasutada ka vibratsiooniga kokkupuute esialgseks hindamiseks.

Esitatud vibratsioonitase on tüüpiline elektritööriista põhiliste rakenduste puhul. Kui elektritööriista kasutatakse muudel eesmärkidel või koos muude tööriistadega või kui seda ei hooldata piisavalt, võib vibratsioonitase muutuda. Eespool nimetatud põhjused võivad suurendada vibratsiooniga kokkupuudet kogu tööaja jooksul.

Vibratsiooniga kokkupuute täpseks hindamiseks tuleb arvesse võtta ajavahemikke, mil elektritööriist on välja lülitatud või sisse lülitatud, kuid ei kasutata tööks. Sel viisil võib vibratsiooniga kokkupuute kogutase olla oluliselt madalam.

Kasutaja vibratsiooni mõjude eest kaitsmiseks tuleb võtta täiendavaid ohutusmeetmeid, näiteks: elektritööriista ja tööriistade hooldus, käte piisava temperatuuri tagamine, töö öige korraldus.

KESKKONNAKAITSE

Elektrilisi tooteid ei tohi kõrvaldada koos olmejäätmetega, vaid need tuleb viia sobivatesse jäätmekäilluskohta. Teavet jäätmete kõrvaldamise kohta saab toote müüjalt või kohalikelt ametiasutustellt. Kasutatud elektri- ja elektroonikaseadmed sisaldavad aineid, mis ei ole keskkonnale neutraalsed. Ringlussevõluta seadmed kujutavad endast potentsiaalset ohtu keskkonnale ja inimeste tervisele.

„GTX Poland Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, registrijärgne asukoht Varssavis, ul. Pograniczna 2/4 (edaspidi „GTX Poland”), teavitab, et köik käesoleva kasutusjuhendi (edaspidi „„Juhend“), sealhulgas muu hulgas selle tekst, fotod, diagrammíd, joonised ja koostis, kuuluvad ainult GTX Polanddile ja on kaitstud seadusega vastavalt 4. veebruari 1994. aasta seadusele autoriöiguse ja sellega seotud öiguste kohta (st Seaduste Leht 2006 nr 90 punkt 631, muudetud kujul). Käsiraamatu vöi selle mis tahes osade kopeerimine, töötlemine, avaldamine vöi muutmine ärilistel eesmärkidel ilma GTX Poland kirjaliku nõusolekuta on rangelt keelatud ja vöib kaasa tuua tsiviil- ja kriminaalvastutuse.

EÜ vastavusdeklaratsioon

Tootja: GTX Poland Sp. z o.o. Sp.k, Pograniczna tänav 2/4 02-285

Varssavi

Toode: Nurklihvija

Mudel: 59G184

Kaubamärk: GRAPHITE

Seerianumber: 00001 ÷ 99999

Eespool kirjeldatud toode vastab järgmistele dokumentidele:

Masinadirektiiv 2006/42/EÜ

Elektromagnetilise ühilduvuse direktiiv 2014/30/EL

RoHS-direktiiv 2011/65/EL, muudetud direktiiviga 2015/863/EL

Ja vastab järgmiste standardite nõuetele:

EN IEC 62841-2-3:2021+A11; EN 62841-1:2015+A11

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019+A1; EN 61000-3-3:2013+A1+A2

EN IEC 63000:2018

Käesolev deklaratsioon kehtib ainult masina kohta sellises seisukorras, nagu see turule viidi, ega hõlma komponente

, mida on lisanud lõppkasutaja, ega tema poolt hiljem tehtud toiminguid.

ELis elava või asuva tehnilise dokumentatsiooni koostamiseks volitatud isiku nimi ja aadress:

Allkirjastatud nimel:

GTX Poland Sp. Z o.o. Sp.k. Pograniczna tänav 2/4

02-285 Varssavi

Paweł Kowalski

Tehnilise dokumentatsiooni esindaja GTX Poland

Varssavi, 16. jaanuar 2024

Varssavi, 16. jaanuar 2024
