Toote tüüp	Nurklihvija
Bränd	Graphite
Mudel	59G220
Toitepinge	230 V AC
Sagedus	50 Hz
Nimivõimsus	1200 W
Pöörlemiskiiruse vahemik	3000 - 11000 min⁻¹
Maksimaalne lihvketta läbimõõt	125 mm
Lihvketta välisläbimõõt	22,2 mm
Spindli keerme	M14
Kaitseklass	II
Kaal	3,8 kg
Tootmisaasta	2019
Helirõhu tase	97,1 dB(A)
Helivõimsuse tase	108,1 dB(A)
Vibratsiooni kiirenduse väärtus (lihvimine)	13,716 m/s²
Põhifunktsioonid	Lihvimine, lõikamine, liivapaberiga lihvimine, metalliharjamine
Hooldus ja puhastamine	Puhastage regulaarselt ventilatsiooniavasid; kasutage kuiva lappi või madala rõhuga suruõhku; ärge kasutage vett ega lahusteid
Ohutus	Kasutage isikukaitsevahendeid (prillid, mask, kindad); hoidke tööriista isoleeritud pindadest; ärge kasutage kahjustatud tööriistu; järgige tagasilöögi juhiseid
Varuosad ja remonditavus	Vahetatavad süsinikuharjad; vahetatav toitekaabel; remont volitatud teeninduse poolt
Üldine teave	II klassi elektriline tööriist; ainult siseruumides kasutamiseks; ärge töödelge asbesti sisaldavaid materjale

Korduma kippuvad küsimused - 59G220 Graphite

Kuidas vahetada lihvketast Graphite 59G220-l?

Vajutage spindli lukustusnupule (1). Kasutage spetsiaalset võtit välisääriku (5) lahti keeramiseks. Eemaldage äärik, vahetage lihvketas, seejärel keerake välisäärik tagasi ja pingutage seda kergelt võtmega. Veenduge, et lihvketas on tsentreeritud siseäärikule.

Mis on lihvija maksimaalne pöörlemiskiirus?

Pöörlemiskiiruse vahemik on 3000 kuni 11000 pööret minutis (min⁻¹). Kiirust saate reguleerida korpusel asuva pöörleva valija (11) abil.

Kas ma saan seda lihvijat kasutada poleerimiseks?

Ei, see tööriist ei ole ette nähtud poleerimiseks. Seda saab kasutada lihvimiseks, lõikamiseks, liivapaberiga lihvimiseks ja metalliharjamiseks. Poleerimiseks kasutamine on ohutuskaalutlustel keelatud.

Kuidas reguleerida peamist käepidet?

Vajutage põhikäepideme lukustusnuppu (9), pöörake käepide soovitud asendisse (võimalik on 3 asendit, pöörates 90° vasakule või paremale). Vabastage nupp, et automaatselt lukustada.

Mida teha lõikeketta kinnikiilumise korral?

Lülitage tööriist viivitamatult välja ja oodake ketta täielikku peatumist. Ärge kunagi proovige eemaldada liikuvat ketast. Tuvastage ja kõrvaldage kinnikiilumise põhjus enne uuesti käivitamist.

Milliseid kaitsevahendeid peaksin kandma?

Kandke alati kaitseprille või kaitseprille, tolmumaski, kõrvakaitseid, kaitsekindaid ja pritsmekindlat põlle. Kohandage kaitse vastavalt töö liigile.

Kuidas vahetada süsinikuharju?

Keerake harjade kaaned (8) lahti, eemaldage vedrud ja kulunud harjad. Puhastage süsinikutolm suruõhuga. Sisestage uued harjad, asetage vedrud tagasi ja keerake kaaned kinni. Laske tööriistal 1-3 minutit tühikäigul töötada, et harjad sisse töötada.

Millised lihvketta läbimõõdud sobivad?

Lihvketta maksimaalne läbimõõt on 125 mm. Ava välisläbimõõt peab olema 22,2 mm. Kasutage ainult selliseid lihvkettaid, mille lubatud pöörlemiskiirus on vähemalt võrdne tööriista maksimaalse kiirusega.

Kas ma saan sellel lihvijal kasutada ketassae terasid?

Ei, ketassae terade või hammasketaste kasutamine on rangelt keelatud. See võib põhjustada ohtlikku tagasilööki ja tööriista kontrolli kaotamist.

Kuidas lihvijat puhastada?

Enne puhastamist ühendage tööriist vooluvõrgust. Kasutage puhast lappi või madala rõhuga suruõhku ventilatsiooniavade puhastamiseks. Ärge kunagi kasutage vett ega lahusteid, kuna need võivad kahjustada plastosi.

KASUTUSJUHEND 59G220 Graphite

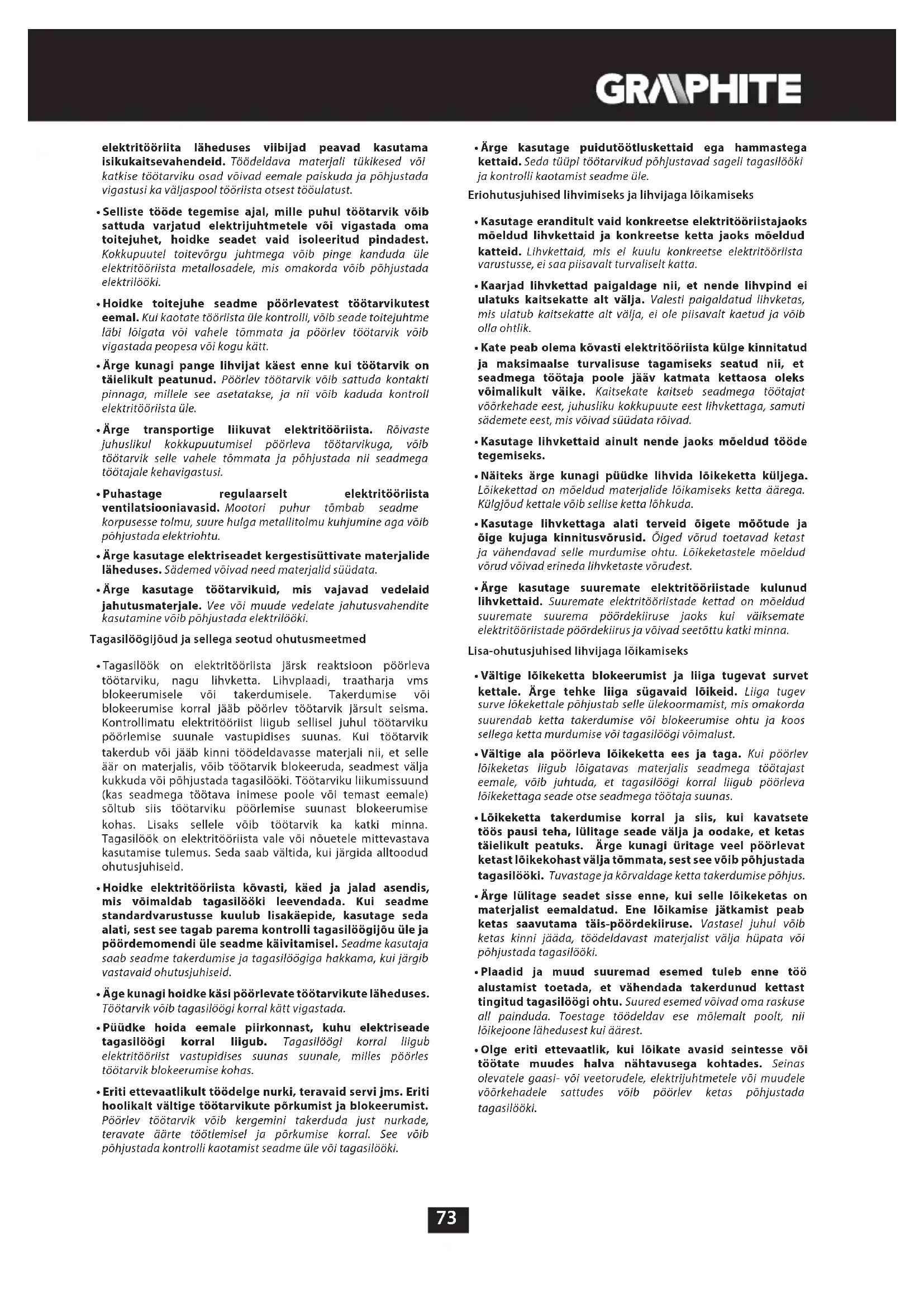

Ohutusjuhised lihvimisel, lihvpaberiga lihvimisel, traatharjadega töötamisel ja nurklihvijaga lõikamisel.

- Käesolevat elektritööriista saab kasutada tavalihvijana, lihvimiseks lihvpaberi või traatharjadega ja lõikamiseks. Järgige kõiki ohutusjuhiseid, kasutusjuhendeid, kirjeldusi ja andmeid, mis tarnitakse koos lihvijaga. Alltoodud juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või tõsiste kehavigastuste ohtu.

- Käesolevat elektritööriista ei saa kasutada poleerimiseks. Elektritööriista kasutamine muudeks töödeks kui selle määratud otstarve vöib pöhjustada ohuolukordi ja vigastusi.

- Ärge kasutage tarvikuid, mida seadme tootja ei ole spetsiaalselt ette näinud või soovitaud. Asjaolu, et mingi tarvik on võimalik elektriseadme külge paigaldada, ei tähenda, et seda oleks ohutu kasutada.

- Kasutatava tarviku lubatud pöördekiirus ei tohi olla väiksem kui lihvijale märgitud maksimaalne pöördekiirus. Kui töötarvik pöörleb kiiremini kui selle maksimaalne lubatud pöördekiirus, võib tarvik murduda ja selle osad eemale lennata.

- Töötarviku kinnituskoha läbimõõt ja paksus peavad vastama lihvija mõõtudele. Valede mõõtudega töötarvikut ei ole võimalik piisavalt turvaliselt katta ega kontrollida.

- Keermestatud kinnitusega töötarvikud peavad täpselt sobima spindli keermega. Selliste töötarvikute puhul, mis kinnituvad võru abil, peab töötarviku ava läbimõöt sobima võru läbimõõduga. Töötarvikud, mis ei ole piisavalt kindlalt lihvija külge kinnitatud, pöörlevad ebaühtlaselt, vibreerivad tugevalt ja võivad põhjustada kontrolli kaotamist tööriista üle.

- Ärge mingil juhul kasutage kahjustatud töötarvikuid. Kontrollige töötarvikuid enne igat kasutamist. Näiteks kontrollige, et lihvetastel ei oleks kriimustusi ega pragusid, et lihvplaatidel ei oleks pragusid, kukkumisjälgi ega liiga tugevalt kulunud kohti, et traatharjadel ei oleks lahtisi või murdunud harjaseid. Kui elektritööriist või töötarvik maha kukub, kontrollige, et seade ega töötarvik ei oleks kahjustatud, või kasutage teist, kahjustamata töötarvikut. Kui töötarvik on kontrollitud ja kinnitatud, lülitage tööriist üheks minutiks sisse köige körgematel pööretel jälgides seejuures, et seadme kasutaja ja läheduses viibivad isikud ei asuks pöörleva töötarviku liikumisalas. Kahjustatud töötarvikud lähevad eamasti katki just selle prooviaja vältel.

- Kasutage isikukaitsevahendeid. Olenevalt töö iseloomust kasutage kogu nägu katvat kaitsemaski, körvakaitsmeid ja kaitseprille. Vajadusel kasutage lisaks respiraatorit, körvaklappe, kaitsekindaid või spetsiaalset põlle, mis kaitseb lihvitava ja töödeldava materjali väikeste osakeste eest. Kaitske silmi töö ajal tekkivate ja õhus lendavate võörkehade eest. Hingamisteid kaitsev respiraator peab õhust välja filtreerime töö käigus tekkiva tolmu. Müra mõju võib pika aja jooksul viia kuulmise kaotuseni.

- Jälgige, et körvalised isikud jääksid elektritööriista tööulatusest ohutusse kaugusesse. Köik töötava

elektritööriita läheduses viibijad peavad kasutama isikukaitsevahendeid. Töödeldava materjali tükikesed või katkise töötarviku osad võivad eemale paiskuda ja põhjustada vigastusi ka väljaspool tööriista otsest tööulatust.

- Selliste tööde tegemise ajal, mille puhul töötarvik võib sattuda varjatud elektrijuhtmetele või vigastada oma toitejuhet, hoidke seadet vaid isoleeritud pindadest. Kokkupuutel toitevõrgu juhtmega võib pinge kanduda üle elektritööriista metallosadele, mis omakorda võib põhjustada elektrilööki.

- Hoidke toitejuhe seadme pöörlevatest töötarvikutest eemal. Kui kaotate tööriista üle kontrolli, vöib seade toitejuhtme läbi lõigata vöi vahele tömmata ja pöörlev töötarvik vöib vigastada peopesa vöi kogu kätt.

- Ärge kunagi pange lihvijat käest enne kui töötarvik on täielikult peatunud. Pöörlev töötarvik võib sattuda kontakti pinnaga, millele see asetatakse, ja nii võib kaduda kontroll elektritööriista üle.

- Ärge transportige liikuvat elektritööriista. Röivaste juhuslikul kokkupuutumisel pöörleva töötarvikuga, vöib töötarvik selle vahele tömmata ja pöhjustada nii seadmega töötajale kehavigastusi.

- Puhastage regulaarselt elektritööriista ventilatsiooniavasid. Mootori puhur tömbab seadme korpusesse tolmu, suure hulga metallitolmu kuhjumine aga vöib pöhjustada elektriohtu.

- Ärge kasutage elektriseadet kergestisüttivate materjalide läheduses. Sädemed vöivad need materjalid süüdata.

- Ärge kasutage töötarvikuid, mis vajavad vedelaid jahutusmaterjale. Vee või muude vedelate jahutusvahendite kasutamine võib põhjustada elektrilööki.

Tagasilöögijöud ja sellega seotud ohutusmeetmed

- Tagasilöök on elektritööriista järsk reaktsioon pöörleva töötarviku, nagu lihvketta. Lihvplaadi, traatharja vms blokeerumisele või takerdumisele. Takerdumise või blokeerumise korral jääb pöörlev töötarvik järsult seisma. Kontrollimatu elektritööriist liigub sellisel juhul töötarviku pöörlemise suunale vastupidises suunas. Kui töötarvik takerdub või jääb kinni töödeldavasse materjali nii, et selle äär on materjalis, võib töötarvik blokeeruda, seadmest välja kukkuda või põhjustada tagasilööki. Töötarviku liikumissuund (kas seadmega töötava inimese poole või temast eemale) söltub siis töötarviku pöörlemise suunast blokeerumise kohas. Lisaks sellele võib töötarvik ka katki minna. Tagasilöök on elektritööriista vale või nõuetele mittevastava kasutamise tulemus. Seda saab vältida, kui järgida alltoodud ohutusjuhiseid.

- Hoidke elektritööriista kövasti, käed ja jalad asendis, mis vöimaldab tagasilööki leevendada. Kui seadme standardvarustusse kuulub lisakäepide, kasutage seda alati, sest see tagab parema kontrolli tagasilöögijõu üle ja pöördemomendi üle seadme käivitamisel. Seadme kasutaja saab seadme takerdumise ja tagasilöögiga hakkama, kui järgib vastavaid ohutusjuhiseid.

- Äge kunagi hoidke käsi pöörlevate töötarvikute läheduses. Töötarvik vöib tagasilöögi korral kätt vigastada.

- Püüdke hoida eemale plirkonnast, kuhu elektriseade tagasilöögi korral liigub. Tagasilöögi korral liigub elektritööriist vastupidises suunas suunale, milles pöörles töötarvik blokeerumise kohas.

- Eriti ettevaatlikult töödelge nurki, teravaid servi jms. Eriti hoolikalt vältige töötarvikute pörkumist ja blokeerumist. Pöörlev töötarvik võib kergemini takerduda just nurkade, teravate äärte töötlemisel ja pörkumise korral. See võib põhjustada kontrolli kaotamist seadme üle või tagasiliööki.

- Ärge kasutage puidutöötluskettaid ega hammastega kettaid. Seda tüüpi töötarvikud pöhjustavad sageli tagasilööki ja kontrolli kaotamist seadme üle.

Eriohutusjuhised lihvimiseks ja lihvijaga lõikamiseks

- Kasutage eranditult vaid konkreetse elektritööriistajaoks möeldud lihvkettaid ja konkreetse ketta jaoks möeldud katteid. Lihvkettaid, mis ei kuulu konkreetse elektritööriista varustusse, ei saa piisavalt turvaliselt katta.

- Kaarjad lihvkettad paigaldage nii, et nende lihvpind ei ulatuks kaitsekatte alt välja. Valesti paigaldatud lihvketas, mis ulatub kaitsekatte alt välja, ei ole piisavalt kaetud ja võib olla ohtlik.

- Kate peab olema kövasti elektritööriista külge kinnitatud ja maksimaalse turvalisuse tagamiseks seatud nii, et seadmega töötaja poole jääv katmata kettaosa oleks vöimalikult väike. Kaitsekate kaitseb seadmega töötajat vöörkehade eest, juhusliku kokkupuute eest lihvkettaga, samuti sädemete eest, mis vöivad süüdata röivad.

- Kasutage lihvkettaid ainult nende jaoks möeldud tööde tegemiseks.

- Näiteks ärge kunagi püüdke lihvida lõikeketta küljega. Lõikekettad on mõeldud materjalide lõikamiseks ketta äärega. Külgjõud kettale võib sellise ketta lõhkuda.

- Kasutage lihvkettaga alati terveid öigete möötude ja öige kujuga kinnitusvörusid. Öiged võrud toetavad ketast ja vähendavad selle murdumise ohtu. Lõikeketastele möeldud võrud võivad erineda lihvketaste võrudest.

- Ärge kasutage suuremate elektritööriistade kulunud lihvkettaid. Suuremate elektritööriistade kettad on möeldud suuremate suurema pöördekiiruse jaoks kui väiksemate elektritööriistade pöördekiirus ja võivad seetõttu katki minna.

Lisa-ohutusjuhised lihvijaga lõikamiseks

• Vältige lõikeketta blokeerumist ja liiga tugevat survet kettale. Ärge tehke liiga sügavald lõlkeid. Liiga tugev surve lõkekettale põhjustab selle ülekoormamist, mis omakorda suurendab ketta takerdumise või blokeerumise ohtu ja koos sellega ketta murdumise või tagasilöögi võimalust.

• Vältige ala pöörleva lõikeketta ees ja taga. Kui pöörlev lõikeketas liigub lõigatavas materjalis seadmega töötajast eemale, võib juhtuda, et tagasilöögi korral liigub pöörleva lõikekettaga seade otse seadmega töötaja suunas.

- Lõikeketta takerdumise korral ja siis, kui kavatsete töös pausi teha, lülitage seade välja ja oodake, et ketas täielikult peatuks. Ärge kunagi üritage veel pöörlevat ketast lõikekohast välja tömmata, sest see vöib pöhjustada tagasilööki. Tuvastage ja kõryvaldage ketta takerdumise põhijus.

- Ärge lülitage seadet sisse enne, kui selle löikeketas on materjalist eemaldatud. Ene löikamise jätkamist peab ketas saavutama täis-pöördekiiruse. Vastasel juhul vöib ketas kinni jääda, töödeldavast materjalist välja hüpata vöi pöhjustada tagasilööki.

- Plaadid ja muud suuremad esemed tuleb enne töö alustamist toetada, et vähendada takerdunud kettast tingitud tagasilöögi ohtu. Suured esemed võivad oma raskuse all painduda. Toestage töödeldav ese mölemalt poolt, nii lõikejoone lähedusest kui äärest.

- Olge eriti ettevaatlik, kui löikate avasid seintesse või töötate muudes halva nähtavusega kohtades. Seinas olevatele gaasi- või veetorudele, elektrijuhtmetele või muudele võörkehadele sattudes võib pöörlev ketas põhjustada tagasilööki.

Lihvpaberiga lihvimisega seotud eriohutusjuhised

- Ärge kasutage liiga suuri lihvpaberilehti. Lihvpaberi suurust valides lähtuge tootja soovitustest. Lihvplaadi alt välja ulatuv lihvpaber või põhjustada vigastusi, samuti viia paberi takerdumise või rebenemiseni ja põhjustada tagasilööki.

Eriohutusjuhised traatharjadega töötamiseks

- Tuleb arvestada, et isegi normaalsetes töötingimustes vöib harja küljest traaditükke lahti tulla. Ärge vajutage traatharjale liiga kövasti. Öhus lendavad traaditükid vöivad lihtsalt tungida läbi öhemate riideesemeta ja/või naha.

- Kui töö juures on soovitatav kasutada katet, vältige katte kokkupuutumist harjaga. Taldriku- ja potiharjade läbimõõt võib neile vajutamise ja tsentrifugaaljõu tulemusel suureneda.

Lisa-ohutusjuhised

- Enne lihvija ühendamist vooluvörku kontrollige, et vörgu pinge vastaks seadme nominaaltabelis toodud pingele.

- Enne lihvija lülitamist vooluvörku kontrollige alati toitejuhet ja vigastuste ilmnemisel laske toitejuhe välja vahetada volitatud parandustöökojas.

- Enne mistahes paigaldustöid tömmake seadme pistik pistikupesast välja.

- Enne seadme kasutamise kontrollige lihvimis-töötarvikuid. Lihvimis-töötarvikud peavad olema öigesti kinnitatud ja peavad saama vabalt pöörelda. Katsetamiseks käivitage elektritööriist ohutusasendis koormuseta vähemalt üheks minutiks. Ärge kasutage kahjustatud ega vibreerivaid töötarvikuid. Lihvimis-töötarvikud peavad olema ümara kujuga. Kahjustatud töötarvikud võivad praguneda ja põhjustada vigastusi.

- Pärast töötarviku paigaldamist ja enne lihvija käivitamist kontrollige, kas töötarvik on õigesti kinnitatud, kas töötarvik saab vabalt pöörelda ja ei puutu vastu katet.

- Spindli lukustusnuppu vöib vajutada ainult liikumatu spindliga.

- Keermega lihvpaberi kinnitamiseks möeldud tööriistade puhul kontrollige, kas lihvpaberi keere vastab spindli keerme möötudele.

- Fikseerige töödeldav ese. Töödeldava eseme kinnitamine kinnitusseadmesse või kruustangidesse on ohutum kui selle hoidmine käega.

- Kui eseme omaraskus ei taga stabiilset asendit, tuleb ese kinnitada.

- Ärge puudutage lihvimis- ja lõike-töötarvikuid enne, kui need on jahtunud.

- Ärge avaldage töö ajal löikekettale külgsurvet.

- Ärge lõlgake esemeid, mis on paksemad kui lõikeketta maksimaalne lõikesügavus.

- Kui kasutate kiirkinnitusvõru, veenduge, et spindlile asetuv sisemine võru oleks varustatud o-ring-tüüpi kummitihendiga ja et see tihend ei oleks kahjustatud. Hoolitsege samuti selle eest, et välimise võru ja sisemise võru pinnad oleksid puhtad.

- Kasutage kiirkinnitusvõru ainult koos lihv- ja lõikeketastega. Kasutage vaid vigastusteta ja nõuetekohaselt toimivaid võrusid.

- Kui lüliti on sisselülitatud asendis ja toitevörgust pinge hetkeks kaob või pistik pistikupesast välja tuleb, seadke lüliti enne seadme uut käivitamist väljalülitatud asendisse.

TÄHELEPANU: Seade on möeldud kasutamiseks siseruumides.

Vaatamata turvakonstruktsiooni kasutamisele kogu töö vältel, turvavahendite ja lisakaitsevahendite kasutamisele, on seadmega töötamise ajal alati olemas kehavigastuste oht.

Kasutatud piktogrammide selgitused.

1. Tähelepanu, pidage kinni eriohutusjuhistest.
2. Lugege kasutusjuhend läbi ning järgige selles toodud hoiatusi ja ohutusjuhiseid!
3. Kasutage isikukaitsevahendeid (kaitseprillid, körvaklapid).
4. Kasutage kaitsekindaid.

5. Enne hooldus-või parandustoimingute alustamist tömmake seadme pistik pistikupesast välja.

6. Ärge lubage lapsi seadme lähedusse.

7. Kaitske seadet vihma eest

8. Teine kaitseklass

EHITUS JA KASUTAMINE

Nurklihvija on II isolatsiooniklassi elektriline käsitööriist. Seadme paneb tööle ühefaasiline kommutaatormootor, mille pöördekiirust piirab hammasjagaja. Seadet saab kasutada nii lihvimiseks kui löikamiseks. Sellist tüüpi elektriseadmeid kasutatakse laialdaselt igat tüüpi kattekihtide eemaldamiseks metallelementidelt, ühenduskohtade pealispinna töötlemiseks, öhukeseseinaliste torude ja väiksemate metallelementide löikamiseks. Spetsiaalsete töötarvikute kasutamise korral saab lihvijat lisaks lihvimisele ja löikamisele kasutada ka rooste, vanade värvikihtide jms eemaldamiseks.

Lihvija kasutusala on mitmesugused remondi- ja ehitustööd, mis ei pea olema seotud metallidega. Nurklihvijat vöib kasutada ka ehitusmaterjalide, näiteks telliste, sillutisekivide, keraamiliste plaatide jms löikamiseks ja lihvimiseks.

Seade on möeldud kasutamiseks ainult kuivalt ja seda ei tohi kasutada poleerimiseks. Keelatud on kasutada elektritööriista vastuolus selle määratud otstarbega!

Kasutamine vastuolus määratud otstarbega

- Keelatud on töödelda asbesti sisaldavaid materjale. Asbest võib tekitada vähki.

- Ärge töödelge seadmega materjale, mille tolm on kergestisüttiv või plahvatusohtlik. Elektritööriista kasutamise ajal tekkivad sädemed, mis võivad eralduvad aurud süüdata.

- Ärge kasutage lihvimistöödeks lõikekettaid. Lõikekettad on möeldud materjali töötlemiseks äärega ja sellise ketta küljega lihvimisel võib ketas kahjustuda ja seadmega töötaja võib saada kehavigastusi.

JOONISTE SELGITUS

Alltoodud numeratsioon vastab käesoleva juhendi joonistel toodud seadme elementide numeratsioonile.

1. Spindli lukustusnupp

2. Töölüliti

3. Lisakäepide

4. Ketta kate

5. Välimine võru

6. Sisemine võru

7. Töölüliti lukustusnupp

8. Süsiharja kate

9. Põhikäepideme lukk

10. (Ketta katte) kang

11. Pöörete reguleerimise nupp

* Vöib esineda erinevusi joonise ja toote enda vahel.

KASUTATUD GRAAFILISTE SÜMBOLITE SELGITUS

TÄHELEPANU

HOIATUS

PAIGALDUS / SEADISTAMINE

INFO

VARUSTUS JA TARVIKUD

1. Ketta kate - 1 tk
2. Spetsiaalvõti - 1 tk
3. Lisakäepide - 1 tk

ETTEVALMISTUS TÖÖKS

LISAKÄEPIDEME PAIGALDAMINE

Lisakäepide (3) paigaldatakse ühte lihvija peas paiknevatest avaustest. Soovitatav on kasutada lihvijat koos lisakäepidemega. Kui hoiate lihvijat töötamise ajal kahe käega (kasutades ka lisakäepidet), väheneb oht, et puutute käega vastu pöörlevat ketast või harja või saate vigastada tagasilöögi töttu.

PÖHIKÄEPIDEME PÖÖRAMINE

Enne töö alustamist saate pöörata põhikäepideme asendisse, mis on tehtava töö puhul kõige mugavam. Käepideme saab seada 3 asendisse, keerates seda algasendi suhtes 90° võrra vasakule või paremale.

- Vajutage põhikäepideme lukustusnupp (9) alla (joonis D).

• Keerake põhikäepide valitud asendisse.
• Põhikäepide lukustub automaatselt valitud asendisse.

KETTAKATTE PAIGALDAMINE JA REGULEERIMINE

Kettakate kaitseb seadmega töötajat materjali küljest lahtitulevate osakeste eest, juhusliku kokkupuute eest töötarviku või sädemetega. Kettakate peab olema töö ajal alati paigaldatud ja erilist tähelepanu tuleb pöörata sellele, et selle kinnine osa oleks pööratud seadmega töötaja poole.

Kettakaitse kinnituskonstruktsioon võimaldab ilma tööriistadeta paigaldada kate kõige sobivamasse asendisse.

• Laske lõdvemaks ja vabastage kettakatte (4) kang (10).
• Keerake kettakate (4) valitud asendisse.
  • Lukustamiseks laske kang (10) alla.

Kettakaitse eemaldamine ja reguleerimine toimub vastupidises järjekorras vörreldes katte paigaldamisega.

TÖÖTARVIKUTE VAHETAMINE

Töötarvikute vahetamise ajal kandke töökindaid.

Spindli lukustusnupp (1) on mõeldud eranditult ainult lihvija spindli lukustamiseks töötarvikute paigaldamise või eemaldamise ajaks. Ärge kasutage seda põörleva ketta pidurdamiseks. Selle nõude eiramine võib viia lihvija kahjustamise või kasutaja vigastamiseni.

KETTA PAIGALDAMINE

Öhemate kui 3 mm lihv- või lõikeketaste korral paigaldage välimise võru (5) mutter sileda pinnaga kettast eemale (Joonis B).

• Vajutage alla spindli lukustusnupp (1).
- Asetage spetsiaalvõti (komplektis) välimise võru (5) avadesse (joonis A).
- Vötmega keerates vabastage ja eemaldage välimine vöru (5).

• Paigaldage ketas nii, et see oleks surutud vastu sisemise võru (6) pinda.
• Keerake välimine vöru (5) paigale ja kinnitage kergelt spetsiaalvötmega.

Ketta eemaldamine toimub paigaldamisega vörreldes vastupidises järjekorras. Paigaldamise ajal peab ketas olema surutud vastu sisemise vöru (6) pinda ja paiknema sellele sümmeetriliselt.

KEERMESTATUD AVAGA TÖÖTARVIKUTE PAIGALDAMINE

• Vajutage alla spindli lukustusnupp (1).

• Eemaldage eelmine töötarvik, kui see on paigaldatud.
• Enne paigaldamist eemaldage mölemad võrud, nii sisemine (6) kui ka välimine (5).
• Keerake töötarviku keermega osa spindlile ja pingutage pisut.

Keermestatud avaga töötarvikute eemaldamine toimub nende paigaldamisega vörreldes vastupidises järjekorras.

NURKLIHVIJA PAIGALDAMINE NURKLIHVIJATE STATIIVILE

Nurklihvijat või kasutada spetsiaalsel nurklihvijate jaoks mõeldud statiivil, eeldusel, et lihvija on paigaldatud statiivile õigesti, järgides statiivi tootja juhiseid.

TÖÖ / SEADISTAMINE

Enne lihvija kasutamist kontrollige töötarviku seisundit. Ärge kasutage rebenenud, möranenud ega muul viisil kahjustatud töötarvikuid. Kulunud ketas või hari vahetage kohe välja uue vastu. Pärast töö löpetamist lülitage lihvija välja ja oodake kuni töötarvik täielikult peatub. Alles seejärel võite lihvija käest ära panna. Ärge püüdke peatada pöörlevat töötarvikut asetades selle töödeldava materjali vastu.

- Ärge suruge lihvijale liiga tugevalt. Elektritööriista kaal tekitab seadme efektiivseks tööks piisava surve. Liigne vajutamine ja surumine võivad põhjustada tarviku mõranemist.

• Kui lihvija töö ajal maha kukub, kontrollige kindlasti töötarvikut ja vajadusel vahetage see välja (kui selgub et töötarvik on vigastatud või deformeerunud).
• Ärge kunagi lööge tarvikuga vastu töödeldavat pinda.
• Vältige ketta toksimist ja hõõrumist vastu töödeldavat materjali, eriti nurkade, teravate servade jms töötlemisel. (see võib põhjustada kontrolli kaotamist seadme üle ja tagasilööki).
• Ärge mingil juhul kasutage ketassaagide puidulõiketerasid. Selliste ketaste kasutamine põhjustab sageli elektriseadme põrkumist, selle üle kontrolli kaotamist ja võib tekitada seadmega töötajale kehavigastusi.

SISSELÜLITAMINE / VÄLJALÜLITAMINE

Käivitamise ja töötamise ajal hoidke lihvijat mölema käega. Lihvija on varustatud ohutuslülitiga, mis kaitseb juhusliku sisselülitumise eest.

• Vajutage ohutusnupp (7) alla.
• Vajutage töölüliti nupp (2) alla (joonis C).
• Lülitinupu (2) vabastamisel lülitub lihvija välja.

Pärast lihvija käivitamist oodake, et töötarvik saavutaks maksimumkiiruse ja alles siis alustage tööd. Töötamise ajal ärge kasutage töölülitit, ärge lülitage lihvijat sisse ja välja. Lihvija töölülitit tohib käsitseda ainult ajal, kui lihvija on töödeldavalt materjalilt eemaldatud.

PÖÖRDEKIIRUSE REGULEERIMINE

Lihvija korpuse tagumise osa ülemisel poolel asub pöördekiiruse reguleerimise nupp (11) (joonis L). Pöördekiiruse reguleerimise

ulatus on 1 kuni 6. Pöördekiirust võib muuta vastavalt tehtava töö nõuetele.

LÖIKAMINE

• Nurklihvijaga saab materjali lõigata ainult mööda sirgjoont.
• Ärge hoidke lõigatavat materjali käes.
• Suuremad elemendid tuleb toetada. Jälgige, et toetuspunkte oleks nii lõikejoone läheduses kui materjali servades. Stabiilselt toetatud materjal ei nihku lõikamise ajal.
  • Väiksemad elemendid kinnitage näiteks kruustangide, klambrite vms abil. Kinnitage materjal nii, et löikekoht jääks kinnituselemendi lähedusse. See tagab suurema löiketäpsuse.
  • Vältige lõikeketta vibreerimist ja hüplemist, sest see või halvendada lõikekvaliteeti ja põhjustada lõikeketta mõranemist.
• Lõikamise ajal ärge osutage lõikekettale külgsurvet.
• Kasutage lõigatava materjali jaoks sobivat ketast.
• Materjali läbilõikamisel peaks pealeandmissuund langema kokku lõikeketta pöörlemise suunaga.

Lõikesügavus sõltub ketta läbimõõdust (joonis G).

• Kasutage ainult nominaalse läbimööduga kettaid, mis ei ole suuremad kui könealusele lihvijamudelile soovitatavad läbimöödud.
• Sügavate lõigete korral (profiilid, ehitusblokid, tellised jms) jälgige, et kinnitusvõru ei puutuks vastu töödeldavat materjali.

Lõikekettad kuumenevad töö ajal väga tugevalt. Ärge puudutage neid enne jahtumist katmata kehaosadega.

LIHVIMINE

Lihvimistöödeks võib kasutada näiteks lihvkettaid, lihvkivisid, hammastega kettaid, lihvkiust kettaid, traatharju, elastseid lihvpaberikettaid jms. Köik töötarvikud ja köik materjalid nõuavad erinevaid töövõtteid ja sobivate isikukaitsevahendite kasutamist.

Ärge kasutage lihvimiseks lõikekettaid.

Lõikekettad on möeldud materjalide lõikamiseks ketta äärega.

• Ärge lihvige löikeketta külgpinnaga. Selliste ketaste puhul on optimaalne kaldenurk 30° (joonis H).
• Lihvimistöid tohib teha ainult könealuse töö jaoks sobivate löikeketastega.

Kui töötate hammastega ketastega, lihvkiust ketastega või elastsete lihvpaberiketastega, jälgige ketta öiget kaldenurka (joonis I).

• Ärge lihvige kogu ketta pinnaga.
• Seda tüüpi kettaid kasutatakse lamedate pindade töötlemisel.

Traatharjad on möeldud eelkõige profiilide ja raskesti ligipääsetavate kohtade puhastamiseks. Endega saab eemaldada näiteks roostet, vanu värvikihtea jms (joonis K).

Kasutage ainult selliseid töötarvikuid, mille lubatud pöördekiirus on suurem kui lihvija maksimaalne pöördekiirus koormuseta või sellega võrdne.

HOOLDUS JA HOIDMINE

Enne mistahes paigaldus-, reguleerimis-, parandus- või hooldustoiminguid tömmake seadme toitejuhtme pistik pistikupesast välja.

HOOLDAMINE JA TRANSPORT

• Soovitame puhastada seadet iga kord vahetult pärast kasutamist.
• Ärge kasutage seadme puhastamiseks vett ega muid vedelikke.
• Puhastage seadet kuiva kangatüki või nõrga suruõhujoa abil.
• Ärge kasutage puhastusvahendeid ega lahusteid, sest need vöivad kahjustada seadme plastosi.

- Puhastage regulaarselt ventilatsiooniavasid mootori korpuses, et vältida seadme ülekuumenemist.

• Toitejuhtme vigastamise korral vahetage see välja samade parameetritega juhtme vastu. Usaldage see töö kvalifitseeritud spetsialistile või viige seade teenindusse.
• Juhul, kui kommutaatorist lendab liigselt sädemeid, laske vastava kvalifikatsiooniga isikul kontrollida mootori süsiharjade seisundit.
• Hoidke seadet kuivas, lastele kättesaamatus kohas.

SÜSIHARJADE VAHETAMINE

Mootori kulunud (lühemad kui 5 mm), körbenud või rebenenud süsiharjad tuleb kohe välja vahetada. Vahetage alati mõlemad süsiharjad korraga.

- Keerake lahti ja eemaldage harjade katted (8) (joonis E).

• Tömmake lahti survevedru, vötke lahti ja eemaldage kulunud harjad.
• Vajadusel eemaldage suruõhu abil söetolm.
- Paigaldage uued süsiharjad (harjad peavad istuma vabalt harjahoidikutesse) ja paigaldage survevedru oma kohale (joonis F).
• Paigaldage harjade katted (8).

Pärast süsiharjade vahetamist käivitage seade ilma koormuseta ja oodake umbes 3 minutit, et harjad sobituksid kommutaatoriga. Usaldage süsiharjade vahetamine kvalifitseeritud isikule, kes kasutab originaalvaruosi.

Mistahes vead laske parandada seadme tootja volitatud hooldusfirmas.

TEHNILISED PARAMEETRID

NOMINAALANDMED

Nurklihvija 59G220
Parameeter Väärtus
Toitepinge 230 V AC
Toitesagedus 50 Hz
Nominaalne võimsus 1200 W
Pöördekiiruste vahemik 3000 - 11000	min-1
Lihvketaste maksimaalne läbimõõt 125 mm
Ketta sisemine läbimõõt 22,2 mm
Spindli keere M14
Kaitseklass II
Kaal 3,8 kg
Tootmisaasta 2019

MÜRA JA VIBRATSIOONI PUUDUTAVAD ANDMED

Teavet müra ja vibratsiooni

Käesolevas juhendis esitatud tekkiva müra tasemed, nagu heliröhutase Lp A müra võimsustase Lw A ning mõõtemääramatus K, vastavad standardile EN 60745.

Allpool esitatud vibratsioonitase (kiirenduse tase) a_h ja möötemääramatus K on esitatud kooskõlas standardiga EN 60745.

Käesolevas juhendisesitatud vibratsioonitase on mõõdetud standardis EN 60745 sätestatud mõõtmisprotseduuri järgi ja seda võib kasutada elektritööriistade võrdlemisel. Seda võib kasutada ka vibratsiooniga kokkupuute esialgseks hindamiseks.

Esitatud vibratsioonitase on piisavalt esinduslik tööriista tavakasutuse puhul. Kui elektritööriista kasutatakse muul viisil või koos muude töötarvikutega, samuti juhu, kui tööriista piisavalt ei hooldata, võib vibratsioonitase muutuda. Ülaltoodud põhjused võivad suurendada kokkupuudet vibratsiooniga kogu tööaja vältel.

Vibratsiooniga kokkupuute põhjalikuks hindamiseks tuleb arvesse võtta ka ajavahemikke, mil tööriist on välja lülitatud või on sisse lülitatud, aga seda ei kasutata töö tegemiseks. Nii võib vibratsiooniga kokkupuute koguväärtus olla märgatavalt väiksem.

Seadmega töötaja kaitsmiseks vibratsiooni tagajärgede eest tule' vötta lisa-ohutusmeetmeid, nagu elektritööriista a töötarvikute piisav hooldamine, sobiva temperatuuri tagamine, öige töökorraldus.

Helirôhutase: Lp_A=97,1 dB(A) K=3 dB(A)

Müra vôimsustase: Lw _A = 108,1 dB(A) K= 3 dB(A)

Mõõdetud vibratsioonitase a _n = 13,716 m/s ^2 K= 1,5 m/s ^2

KESKKONNAKAITSE

Ärge visake elektriseadmeid olmeprügl hulka, vlige need käitlemiseks vastavasse asutusse. Infot toote utiliseerimise kohta annab müuja völ kohallik omavalitsus. Kasutatud elektrilised ja elektroonilised seadmed sisaldavad keskkonnale ohtlikke aineid. Umbertöötlemata seade kujutab endast ohtu keskkonnale ja inimeste tervisele.

* Tootjal on õigus muudatusi sisse viia.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, asukohaga Varsasavi, ul. Pograniczna 2/4 (edaspidi: „Grupa Topex“) informeerib, et koik käesoleva juhendiga (edaspidi: juhend), muuhulgas selle teksti, fotode, skeemide, jooniste, samuti selle ülesehitusega seotud autoriõigused kuuluvad eranditult Grupa Topex’ile ja on kaitsud 4. veebruari 1994 autoriõiguste ja muude sarnaste õiguste seadusega (vt. Seaduste ajakiri 2006 Nr 90 Lk 631 koos hilisemate muudatustega). Kogu juhendi või selle osade kopeerimine, töötlemine ja modifitseerimine kommertiseesmärkidel Ilma Grupa Topex’i kirjaliku loata on rangelt keelatud ning vålb kaasa tuua tsiivilvastutuse ning karistuse.

ПРЕВОД НА ОРИГИНАЛНАТА ИНСТРУКЦИЯ
