59G220 - Malūnas Graphite - Nemokama naudojimo instrukcija

Produkto tipas	Kampinis šlifuoklis
Prekės ženklas	Graphite
Modelis	59G220
Maitinimo įtampa	230 V AC
Dažnis	50 Hz
Vardinė galia	1200 W
Sukimosi greičio diapazonas	3000 - 11000 min⁻¹
Maksimalus šlifavimo disko skersmuo	125 mm
Išorinis disko skersmuo	22,2 mm
Verpstės sriegis	M14
Apsaugos klasė	II
Masė	3,8 kg
Pagaminimo metai	2019
Garso slėgio lygis	97,1 dB(A)
Garso galios lygis	108,1 dB(A)
Vibracijos pagreičio vertė (šlifavimas)	13,716 m/s²
Pagrindinės funkcijos	Šlifavimas, pjovimas, šlifavimas švitriniu popieriumi, metalinis šepetėliavimas
Priežiūra ir valymas	Reguliariai valyti ventiliacijos angas; naudoti sausą skudurą arba žemo slėgio suslėgtą orą; nenaudoti vandens ar tirpiklių
Sauga	Naudoti asmenines apsaugos priemones (akinius, kaukę, pirštines); laikyti įrankį už izoliuotų paviršių; nenaudoti pažeistų įrankių; laikytis atatrankos nurodymų
Atsarginės dalys ir remontas	Keičiami angliniai šepetėliai; keičiamas maitinimo laidas; remontas įgaliotame servise
Bendra informacija	II klasės elektrinis įrankis; naudoti tik patalpose; neapdoroti medžiagų, turinčių asbesto

Dažnai užduodami klausimai - 59G220 Graphite

Kaip pakeisti šlifavimo diską ant Graphite 59G220?

Paspauskite veleno fiksavimo mygtuką (1). Naudokite specialų raktą, kad atlaisvintumėte išorinę veržlę (5). Nuimkite veržlę, pakeiskite diską, tada vėl užsukite išorinę veržlę, lengvai priverždami raktu. Įsitikinkite, kad diskas yra centruotas ant vidinės veržlės.

Koks yra maksimalus šlifuoklio sukimosi greitis?

Sukimosi greičio diapazonas yra 3000 iki 11000 apsisukimų per minutę (min⁻¹). Greitį galite reguliuoti naudodami sukimo reguliatorių (11), esantį ant korpuso.

Ar galiu naudoti šį šlifuoklį poliravimui?

Ne, šis įrankis nėra skirtas poliravimui. Jis gali būti naudojamas šlifavimui, pjovimui, šlifavimui švitriniu popieriumi ir metaliniam šepetėliavimui. Poliravimas draudžiamas dėl saugumo priežasčių.

Kaip reguliuoti pagrindinę rankeną?

Paspauskite pagrindinės rankenos fiksavimo mygtuką (9), pasukite rankeną į norimą padėtį (3 galimos padėtys, sukant 90° į kairę arba dešinę). Atleiskite mygtuką, kad automatiškai užsifiksuotų.

Ką daryti, jei pjovimo diskas užsiblokuoja?

Nedelsiant išjunkite įrankį ir palaukite, kol diskas visiškai sustos. Niekada nebandykite nuimti judančio disko. Prieš vėl įjungdami nustatykite ir pašalinkite užsiblokavimo priežastį.

Kokias apsaugos priemones turiu dėvėti?

Visada dėvėkite apsauginį skydelį arba apsauginius akinius, apsauginę kaukę nuo dulkių, klausos apsaugą, apsaugines pirštines ir atsparią prijuostę. Prisitaikykite apsaugą pagal darbo tipą.

Kaip pakeisti anglinius šepetėlius?

Atsukite šepetėlių dangtelius (8), išimkite spyruokles ir susidėvėjusius šepetėlius. Išvalykite anglies dulkes suslėgtu oru. Įdėkite naujus šepetėlius, įstatykite spyruokles ir užsukite dangtelius. Paleiskite įrankį tuščiąja eiga 1-3 minutes, kad prigludintų šepetėliai.

Kokie diskų skersmenys yra tinkami?

Maksimalus disko skersmuo yra 125 mm. Išorinis angos skersmuo turi būti 22,2 mm. Naudokite tik tokius diskus, kurių leistinas sukimosi greitis yra bent jau lygus maksimaliam įrankio greičiui.

Ar galiu naudoti diskinio pjūklo pjovimo diskus ant šio šlifuoklio?

Ne, griežtai draudžiama naudoti diskinio pjūklo pjovimo diskus arba dantytus diskus. Tai gali sukelti pavojingą atatranką ir įrankio kontrolės praradimą.

Kaip išvalyti šlifuoklį?

Prieš valymą atjunkite įrankį. Naudokite švarų skudurą arba žemo slėgio suslėgtą orą ventiliacijos angoms. Niekada nenaudokite vandens ar tirpiklių, nes jie gali pažeisti plastikines dalis.

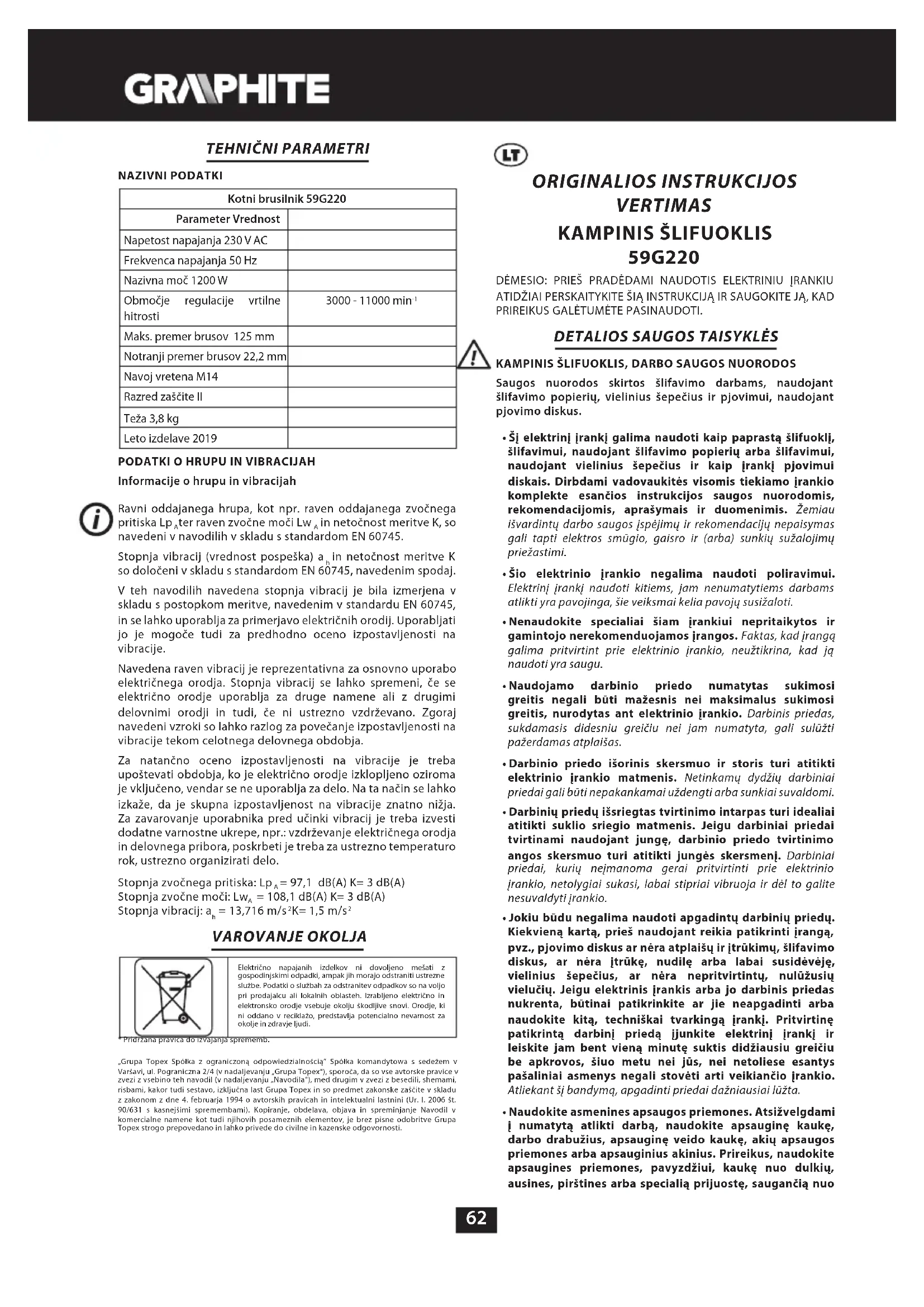

NAUDOJIMO INSTRUKCIJA 59G220 Graphite

Saugos nuorodos skirtos šlifavimo darbams, naudojant šlifavimo popierių, vielinius šepečius ir pjovimui, naudojant pjovimo diskus.

- Ši elektrinj įrankį galima naudoti kaip paprastą šlifuoklj, šlifavimui, naudojant šlifavimo popierių arba šlifavimui, naudojant vielinius šepečius ir kaip įrankį pjovimui diskais. Dirbdami vadovaukitės visomis tiekiamo įrankio komplekte esančios instrukcijos saugos nuorodomis, rekomendacijomis, aprašymais ir duomenimis. Žemiau išvardintų darbo saugos įspėjimų ir rekomendacijų nepaisymas gali tapti elektros smūgio, gaisro ir (arba) sunkių sužalojimų priežastimi.

- Šio elektrinio jrankio negalima naudoti poliravimui. Elektrinj jrankj naudoti kitiems, jam nenumatytiems darbams atlikti yra pavojinga, šie veiksmai kelia pavoju susižaloti.

- Nenaudokite specialiai šiam įrankiui nepritaikytos ir gamintojo nerekomenduojamos įrangos. Faktas, kad įrangą galima pritvirtint prie elektrinio įrankio, neužtikrina, kad ją naudoti yra saugu.

- Naudojamo darbinio priedo numatytas sukimosi greitis negali būti mažesnis nei maksimalus sukimosi greitis, nurodytas ant elektrinio įrankio. Darbinis priedas, sukdamasis didesniu greičiu nei jam numatyta, gali sulūžti pažerdamas atplaišas.

- Darbinio priedo išorinis skersmuo ir storis turi atitikti elektrinio įrankio matmenis. Netinkamų dydžių darbiniai priedai gali būti nepakankamai uždengti arba sunkiai suvaldomi.

- Darbinių priedų išsriegtas tvirtinimo intarpas turi idealiai atitikti suklio srieglo matmenis. Jeigu darbiniai priedai tvirtinami naudojant jungę, darbinio priedo tvirtinimo angos skersmuo turi atitikti jungės skersmenį. Darbiniai priedai, kurių nejmanoma gerai pritvirtinti prie elektrinio įrankio, netolygiai sukasi, labai stipriai vibruoja ir dėl to galite nesuvaldyti įrankio.

• Jokiu būdu negalima naudoti apgadintų darbinių priedų. Kiekvieną kartą, prieš naudojant reikia patikrinti įrangą, pvz., pjovimo diskus ar nėra atplaišų ir įtrūkimų, šlifavimo diskus, ar nėra įtrūkę, nudile arba labai susidėvėję, vielinius šepečius, ar nėra nepritvirtintų, nulūžusių vielučių. Jeigu elektrinis įrankis arba jo darbinis priedas nukrenta, būtinai patikrinkite ar jie neapgadinti arba naudokite kitą, techniškai tvarkingą įrankį. Pritvirtinę patikrintą darbinį priedą įjunkite elektrinį įrankį ir leiskite jam bent vieną minutę suktis didžiausiu greičiu be apkrovos, šluo metu nei jūs, nei netoliese esantys pašaliniai asmenys negali stovėti arti veikiančio įrankio. Atliekant šį bandymą, apgadinti priedai dažniausiai lŭžta.

- Naudokite asmenines apsaugos priemones. Atsižvelgdami j numatytą atlikti darbą, naudokite apsauginę kaukę, darbo drabužius, apsauginę veido kaukę, akių apsaugos priemones arba apsauginius akinius. Prireikus, naudokite apsaugines priemones, pavyzdžiui, kaukę nuo dulkių, ausines, pirštines arba specialią prijuostę, saugančią nuo

skrijejančių mažų apdorojamo ruošinio dalelyčių. Saugokite akis nuo darbo metu ore sklandančių svetimkūnių. Apsauginė kaukė nuo dulkių ir kvėpavimo takų apsaugos priemonės turi filtruoti darbo metu kylančias dulkes. Dėl ilgalaikio triukšmo poveikio gali sutrikti klausa.

• Pasirūpinkite, kad pašaliniai asmenys stovėtų saugiu atstumu nuo jūsų darbo vietos. Kiekvienas asmuo, esantis arti veikiančio įrankio, privalo naudoti apsagines priemones. Išsviestos apdorojamos medžiagos atplaišos arba atskilusios darbinio priedo nuolaužos gali sužeisti net atokiai stovinčius asmenis.
• Atliekant darbus, kurių metu kyla pavojus darbiniu priedu prisiliesti prie paties įrankio elektros laido arba paslėptų elektros laidų, elektrinį įrankį laikykite už izoliuotos rankenos. Prisilietus prie elektros įtampos laido, elektrinio įrankio metalinėmis detalėmis gali tekėti įtampa, dėl to kyla elektros smūgio pavojus.
• Elektros laidą laikykite atokiau nuo judančių darbinių priedų Nesuvaldžius įrankio, darbinis priedas gali perpjauti elektros laidą arba jį įsukti, o su juo kartu įtraukti ir rankos plaštaką arba visą ranką.
• Niekada nedėkite elektrinio įrankio ant paviršiaus tol, kol jo darbinis priedas galutinai nesustoja. Besisukančio darbinio priedo ir paviršiaus, ant kurio jis yra padedamas, kontakto metu įrankis gali tapti nevaldomu.
• Neneškite įrankio, kai jo darbinis priedas juda. Atsitiktinio kontakto metu, besisukantis darbinis priedas gali įtraukti rūbus ir įsmigti dirbančiojo kūne, jį sužalodamas.
• Reguliariai valykite elektrinio įrankio ventiliacijos angas. Per variklio aušinimo angas, į korpusq įtraukiamos dulkės, o gausios metalo dulkių sankaupos gali kelti pavojų įrankio elektros įrangai.
• Nenaudokite elektrinio Įrankio arti degių medžiagų. Žiežirbos gali jas uždegti.
• Nenaudokite darbinių priedų, su kuriais dirbant reikalingi aušinimo skysčiai. Naudojant vandenį arba kitus aušinimo skysčius, gali kilti elektros smūgio pavojus.

Atgalinis smūgis ir saugos nuorodos, kaip jo išvengti

• Atgalinis smūgis tai staigi elektrinio įrankio reakcija dėl besisukančio darbinio priedo abrazyvinio ar šlifavimo disko, vielinio šepečio ir pan. užsiblokavimo arba įstrigimo. Įstrigęs arba užblokuotas besisukantis darbinis priedas staiga sustoja. Įstrigus darbiniam priedui, sunkiai suvaldomas elektrinis įrankis staiga atmetamas priešinga besisukančiam darbiniam priedui kryptimi. Kai darbinis priedas užsikerta arba įstringa apdorojamame ruošinyje, medžiagoje esanti jo briauna gali užblokuoti judėjimą ir tuomet darbinis priedas iškrenta arba sukelia atgalinį smūgį. Darbinio priedo judėjimas (įrankį aptarnaujančio asmens link arba nuo jo) priklauso nuo darbinio priedo sukimosi krypties, užsiblokavimo vietoje. Taip pat šlifavimo diskai gali sulūžti. Atgalinis smūgis yra netinkamo arba neteisingo elektrinio įrankio naudojimo pasekmė. Šio smūgio galima išvengti laikantis toliau aprašytų atitinkamų saugumo priemonių.
• Elektrinį įrankį laikykite tvirtai, pasirinkite tinkamą, patogią kūno ir rankų padėtį, kad galėtumėte sušvelninti atgalinį smūgį. Jeigu įrankio komplekte yra papildoma rankena, tai naudokitės ja visada, kad turėtumėte galimybę suvaldyti įrankį, nugalėdami atgalinio smūgio jėgą arba tempimą paleidimo metu. Imdamasis atitinkamų saugumo priemonių, įrankį aptarnaujantis asmuo gali pasipriešinti truktelėjimo jėgai arba atgaliniam smūgiui.

• Niekada nelaikykite rankų arti besisukančių darbinių priedų. Atgalinio smūgio metu, darbiniai priedai gali sužaloti rankas.

• Žinodami į kurią pusę elektrinis įrankis judės galimo atgalinio smūgio metu, pasirinkite saugią padėti ir atsitraukite. Atgalinio smūgio metu, elektrinis įrankis staiga atmetamas priešinga, besisukančiam darbiniam priedui, kryptimi.

• Ypatingai atsargiai elkitės apdorodami kampus, aštrias briaunas ir pan. Stenkitės išvengti darbinio priedo įstrigimo arba užsiblokavimo. Besisukantys darbiniai priedai daug dažniau įstringa apdorojant kampus, aštrias briaunas arba atatrankos metu, dėl to kyla pavojus nesuvaldyti elektrinio įrankio arba atgalinio smūgio grėsmė.
• Nenaudokite medžio pjovimo arba dantytų diskų. ŝio tipo darbiniai priedai kelia pavojų nesuvaldyti elektrinio įrankio ir padidina atgalinio smūgio tikimybę.

Detalios saugos nuorodos, skirtos šlifavimu ir pjovimui, naudojant pjovimo diską

• Naudokite tik šiam elektriniam įrankiui skirtus šlifavimo prledus ir apsauginius gaubtus. Šiam elektriniam įrankiui nepritaikyti šlifavimo priedai gali būti nepakankamai uždengti ir dėl to nesaugūs.
• Išgaubtus šlifavimo diskus reikia tvirtinti taip, kad jų šlifuojantis paviršius būtų visiškai uždengtas apsauginiu gaubtu. Neprofesionaliai pritvirtinto šlifavimo disko šonai kyšo iš po apsauginio gaubto, jie yra nepakankamai uždengiami.
• Elektrinio įrankio apsauginis gaubtas turi būti gerai pritvirtintas ir sieklant maksimaliai padidinti saugumą nustatytas taip, kad į operatoriaus pusę atsukta atidengtoji šlifavimo disko dalis būtų kuo mažesnė. Apsauginis dangtis saugo operatorių nuo atplaišų, atsitiktinio kontakto su šlifavimo disku taip pat nuo žiežirbų, kurios gali uždegti rūbus.
• Šlifavimo priedus galima naudoti tik jiems numatytiems darbams atlikti.
• Niekada nešlifuokite pjovimo disko šonine plokštuma. Pjovimo diskai yra skirti medžiagos pjovimui, pjaunančiaja disko dalimi. Dėl šoninio spaudimo jie gali sulūžti.
• Pasirinktam šlifavimo diskui tvirtinti visada naudokite geros techninės būklės, tinkamo dydžio ir formos tvirtinimo jungę. Tinkamai pasirinktos jungės atremia šlifavimo diską ir tuo pačiu apsaugo jį nuo lūžimo. Pjovimo diskų tvirtinimo jungės skiriasi nuo šlifavimo diskams skirtų tvirtinimo jungią.
• Nenaudokite susidėvėjusių šlifavimo diskų, skirtų didesniems elektriniams įrankiams. Didesniems elektriniams įrankiams skirti šlifavimo diskai yra nepritaikyti greitesniems sūkiams, didesnis sūkių skaičius būdingas mažesniems elektriniams įrankiams, dėl to jie gali sulūžti.

Papildomos darbo saugos nuorodos, skirtos pjovimui naudojant pjovimo diskus

• Stenkitės išvengti pjovimo disko užsiblokavimo, nespauskite pernelyg stipriai. Nepjaukite labai giliai. Dėl pernelyg stipraus spaudimo, pjovimo diskui tenka didesnis krūvis, dėl to padidėja įstrigimo arba užsiblokavimo ir tuo pačiu atgalinio smūgio ar pjovimo disko lūžių tikimybė.
• Venkite zonos, esančios prieš ir už besisukančio pjovimo disko. Pjovimo diską, apdorojamu ruošiniu, stumiant nuo savęs, galimo atgalinio smūgio metu elektrinis įrankis su besisukančiu pjovimo disku atmetamas dirbančiojo link.
• Istrigus pjovimo diskui arba jeigu darbo metu daroma pertrauka, elektrinj [rank] reikia išjungti ir palaukti kol darbinis priedas visiškai sustos. Niekada nebandykite traukti įstrigusio pjovimo disko iš pjūvio vietos tol, kol jis sukasi, taip galite sukelti atgalinį smūgį. Išsiaiškinkite įstrigimo priežastį ir ją pašalinkite.
• Nejunkite elektrinio įrankio tol, kol jis yra apdorojamame ruošinyje. Prieš tęsdami pjūvį palaukite kol pjovimo diskas suksis jam numatytu, maksimaliu greičiu. Priešingu atveju

diskas gali jstrigti, iššokti iš apdorojamo daikto arba sukelti atgalinj smūgj.

- Norėdami sumažinti atgalinio smūgio pavojų, dėl įstigusio pjovimo disko, plokštes arba didelius daiktus, prieš apdorojimą, būtinai paremkite. Dideli daiktai, veikiami savo svorio gali įlinkti. Apdorojamą daiktą reikia paremti iš abejų pusių, ties pjūvio linija bei pakraštyje.

- Ypatingai atsargiai pjaukite angas sienose bei atlikdami darbus blogai matomose vietose. Pjovimo diskas, įgilinimo medžiagoje metu, prisilietęs prie duju, vandentiekio vamzdžiu, elektros kabeliu arba kitu daiktu gali sukelti atgalini smūgi

Detalios saugos taisyklės, skirtos darbui naudojant šlifavimo popierių

- Nenaudokite pernelyg didelių šlifavimo popieriaus lapų. Pasirinkdami šlifavimo popieriaus lapo dydį vadovaukitės gamintojo rekomendacijomis. Šlifavimo pado kraštuose kyšantis šlifavimo popierius gali sužaloti, suplyšti arba suketi atgalinį smūgį.

Detalios saugos taisyklės, skirtos darbui naudojant vielinius šepečius

- Atkreipiame dėmesį, kad net teisingai naudojantis, iš vielinio šepečio krenta vieliniai šereliai. Nespauskite vielinio šepečio pernelyg stipriai. Išsviestos vielutės bei jų fragmentai gali lengvai prasiskverbti pro plonus rūbus ir / arba odą.

- Jeigu rekomenduojama naudoti gaubtą, reikia pasirūpinti, kad vielinis šepetys nesiliestų prie gaubto. Dėl veikiančios išcentrinės ir spaudimo jėgos, vielinių šepečių skersmuo gali padidėti.

Papildomos darbo saugos nuorodos

- Prieš jungdami šlifuoklj i elektros įtampos tinklą įsitikinkite, kad tinklo įtampa atitinka įtampą, nurodytą įrankio nominalių duomenų lentelėje.

• Kiekvieną kartą, prieś įjungdami šlifuoklj patikrinkite elektros įtampos laidą, jelgu pastebėjote apgadinimą, nuneškite įrankį i autorizuotą remonto dirbtuve, kad jį pakeistų nauju.

- Visada, prieš atlikdami montavimo darbus ištraukite elektros laido kištuką iš elektros lizdo.

- Darbinius šlifavimo priedus, prieš naudojimą, patikrinkite. Teisingai pritvirtinti šlifavimo priedai turi lengvai suktis. Norėdami patikrinti elektrinį įrankį paimkite jį saugiai, tvirtai, įjunkite ir vieną minutę leiskite veikti didžiausiais sūkiais be apkrovos. Nenaudokite apgadintų arba vibruojančių šlifavimo priedų. Šlifavimo priedai turi būti apvalios formos. Apgadinti šlifavimo priedai gali sutrūkti ir sužaloti.

- Pritvirtinę šlifavimo priedą, prieš jjungdami šlifuokli patikrinkite ar šlifavimo priedas teisingai pritvirtintas, lengvai sukasi ir nekliūva už gaubto.

- Suklio blokavimo mygtuką galima jungti tik tada, kai šlifuoklio suklys nejuda.

- Jeigu jranklai pritaikyti šlifavimo priedams su sriegiu, patikrinkite ar šlifavimo priedo sriegio ilgis atitinka suklio sriegio ilgj.

- Pritvirtinkite apdorojamą daiktą. Apdorojamą daiktą reikia tvirtinti gnybtais arba spaustuvais, taip yra daug saugiau nei laikyti jį ranka.

- Jeigu apdorojamo daikto svoris neužtikrina stabilios padėties, jį reikia pritvirtinti.

- Nelieskite pjovimo ir šlifavimo diskų tol, kol jie neatvėsta.

- Nespauskite iš šono šlifavimo bei pjovimo disku.

- Nepjaukite storesnių medžiagų nei pjovimo diskui leidžiamas, nurodytas maksimalus pjovimo gylis.

- Jeigu naudojate greito tvirtinimo jungę, būtinai jsitikinkite, kad ant suklio uždėta vidinė jungė turi „Oring” guminį žiedą ir jis nėra pažeistas. Būtinai pasirūpinkite, kad išorinės ir vidinės jungės paviršlai būtų švarūs.

- Greito tvirtinimo junge naudokite tik su šlifavimo ir pjovimo diskais. Naudokite tik nepažeistas ir gerai veikiančias junges.

- Tuo atveju kai tinkle trumpam dingsta įtampa arba jeigu ištraukėte elektros laido šakutę iš elektros tinklo lizdo neišjungę Įrankio jungikliu (padėtis „ljungta“), prieš pakartotinai jungdami įrankį atblokuokite jo jungiklį ir nustatykite jį padėtimi „ljungta“.

DĖMESIO: Įrankis skirtas darbui patalpų viduje.

Nepaisant saugios įrankio konstrukcijos, apsauginių elementų ir papildomų apsaugos priemonių naudojimo, darbo metu išlieka pavojus susižeisti.

Panaudotų simbolinių ženklų paaiškinimas.

1. Dèmesio, imkitės visų atsargumo priemonių.
2. Perskaitykite šią aptarnavimo instrukciją, laikykitės visų joje esančių darbo saugos įspėjimų ir nuorodu!

3. Naudokite asmenines apsaugos priemones (apsauginius akinius, klausos apsaugos priemones).

4. Naudokite apsaugines pirštines.

5. Ištraukite elektros įtampos laidą, prieš pradėdami aptarnavimo arba remonto darbus.

6. Prie elektrinio jrankio neleiskite vaikų.

7. Saugokite nuo lietaus.

8. Antra apsaugos klasė.

KONSTRUKCIJA IR PASKIRTIS

Kampinis šlifuoklis yra elektrinis, rankinis įrankis, turintis II izoliacijos klasę. Šie įrankiai varomi vienfaziu varikliu, jų sukimosi greitį mažina reduktorius. Šlifuoklj galima naudoti ir šlifavimui, ir pjovimui. Šio tipo elektrinis įrankis dažniausiai naudojamas šerpetų šalinimui nuo metalinių elementų, suvirinimo siūlių paviršiaus apdorojimui, plonasienių vamzdžių bei nedidelių metalinių elementų pjovimui ir pan. Naudojant atitinkamus priedus, kampinį šlifuoklj galima naudoti ne tik pjovimui ir šlifavimui, bet taip pat, ir paviršių valymui, pvz., rūdžių, dažų šalinimui, ir pan.

Panaudojimo sritys, tai gerai žinomi remonto ir konstravimo darbai, susiję ne tik su metalų apdorojimu. Kampinį šlifuoklj taip pat galima naudoti statybinių medžiagų pjovimui ir šlifavimui, pvz., plytu, grindinio trinkelių, keraminių plytelių ir pan.

Irankis skirtas tik „sausam“ šlifavimui, nepritaikytas poliravimui.

Nenaudokite elektrinio jrankio ne pagal paskirtj.

Naudojimas ne pagal paskirtj.

- Draudžiama apdoroti medžiagas, kurių sudėtyje yra asbesto. Asbestas sukelia vėžinius susirgimus.

- Draudžiama apdoroti medžiagas, kurių dulkės yra degios arba sprogios. Dirbant su elektriniu įrankiu kyla kibirkštys, kurios gali uždegti išsiskiriančias dulkes, garus.

- Šlifavimo darbams nenaudokite pjovimui skirtų diskų. Pjovimo diskai, be išimties, yra skirti tik pjovimui (darbinis

paviršius – ašmenys), dėl to šlifuojant šio disko šoniniu paviršiumi rizikuojama jj sugadinti, o to pasekmė, operatoriui kyla pavojus patirti traumą.

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Numeriais pažymėti įrankio elementai atitinka šios instrukcijos grafiniuose puslapiuose pavaizduotus elementus.

1. Suklio blokavimo mygtukas
2. Jungiklis
3. Papildoma rankena
4. Disko gaubtas
5. lšorinė jungė
6. Vidinè jungè
7. Jungiklio blokavimo mygtukas
8. Jungiklio blokavimo mygtukas
9. Pagrindinés rankenos blokada
10. Svirtis (Disko gaubto)
11. Sūkių reguliavimo rankenėlė
    * Tarp paveikslo ir gaminio galimas nedidelis skirtumas.

PANAUDOTŲ GRAFINIŲ ŽENKLŲ APRAŠYMAS

DÉMESIO

ISPÉJIMAS

MONTAVIMAS IR NUSTATYMAI

INFORMACIJA

KOMPLEKTAVIMAS IR PRIEDAI

1. Disko gaubtas - 1 vnt.
2. Specialus raktas - 1 vnt.
3. Papildoma rankena - 1 vnt.

PASIRUOŠIMAS DARBUI

PAPILDOMOS RANKENOS TVIRTINIMAS

Papildomą rankeną (3) įstatykite į viena iš ertmių, esančių šlifuoklio korpuso viršutinėje dalyje. Rekomenduojame šlifuoklj naudoti su papildoma rankena. Darbo metu, šlifuoklj laikant abejomis rankomis (naudojant ir papildomą rankeną) išvengiama pavjoaus prisiliesti ranka prie besisukančio disko arba vielinio šlifavimo šepečio bei sužalojimų atgalinio smūgio metu.

PASUKAMA PAGRINDINÉ RANKENA

Prieš pradėdami dirbti šlifuoklio pagrindinę rankeną nustatykite taip, kad jos padėtis būtų patogiausia numatytam darbui atlikti. Rankeną galima tvirtinti 3 padėtimis, kaskart pasukant ją 90° kampu į kairę arba dešinę pusę, pagrindinės padėties atžvilgiu.

- Paspauskite pagrindinės rankenos blokavimo mygtuką (9) (pav. D).

- Pagrindinę rankeną pasukite pasirinkta padėtimi.

- Pasirinkta padėtimi pagrindinė rankena užblokuojama automatiškai.

APSAUGINIO DISKO GAUBTO MONTAVIMAS

Apsauginis disko gaubtas saugo dirbantijj nuo skeveldru, atsitiktinio kontakto su darbiniu jrankiu metu taip pat nuo žiežirbu. Jis visuomet turi būti pritvirtintas atkreipiant ypatingą dėmesį i jo padėtį, dengiančioji dalis turi būti atsukta į dirbančiojo pusę.

Dėl ypatingos disko gaubto tvirtinimo konstrukcijos, diską galima greitai ir be papildomų įrankių pritvirtinti patogiausia padėtimi.

• Atlaisvinkite, traukdami svirtj (10), esančia ant disko gaubto (4).
• Disko gaubtą (4) pasukite pasirinkta padėtimi.

- Atleidę svirtį (10)užblokuokite.

Apsauginis disko gaubtas nuimamas ir reguliuojamas atvirkščiu jo uždėjimui eiliškumu.

DARBINIŲ PRIEDŲ KEITIMAS

Keičiant darbinius priedus reikia užsidėti apsaugines pirštines.

Šlifuoklio suklio blokavimo mygtukas (1) naudojamas tik šlifuoklio suklio blokavimui, uždedant arba nuimant darbinį priedą. Šiuo mygtuku negalima naudotis kaip stabdžiu besisukančiam diskui sustabdyti. Naudodami jį šiam tikslui galite sugadinti šlifuoklj arba patirti traumą.

DISKŲ TVIRTINIMAS

Jeigu Šlifavimo arba pjovimo diskai yra plonesni nei 3 mm, tai išorinės jungės veržlę (5), disko pusėję, reikia prisukti plokščiuoju paviršiumi (pav. B).

• Paspauskite suklio blokavimo mygtuką (1).
• L išorinės jungės angas įstatykite specialų raktą (yra komplekte) (5) (pav. A).
• Sukdami raktą atlaisvinkite ir nuimkite išorinę junge (5).
• Uždėkite diską ir prispauskite prie vidinės jungės paviršiaus (6).
• Prisukite išorinę jungę (5) ir nestipriai paveržkite specialiuoju raktu.

Diskas nuimamas atvirkščiu jo uždėjimui eiliškumu. Tvirtinamą diską reikia centruotai uždėti ant sriegio, priglausti prie vidinės jungės (6).

DARBINIŲ PRIEDŲ, TURINČIŲ SRIEGINŲ TVIRTINIMA, MONTAVIMAS

• Paspauskite suklio blokavimo mygtuką (1).
• Nuimkite prieš tai pritvirtintą dabinį priedą – jeigu jis uždėtas.
• Prieš tvirtindami nuimkite abi junges – vidinę junge (6) ir išorinę junge (5).
• Išsriegtą darbinio priedo dalj užsukite ant suklio ir palengva pritraukite.

Darbiniai priedai su srieginiu tvirtinimu nuimami atvirkščia jų uždėjimui seka.

KAMPINIO ŠLIFUOKLIO TVIRTINIMAS PRIE KAMPINIAMS ŠLIFUOKLIAMS SKIRTO STOVO

Darbui, kampinj šlifuoklj galima įtvirtinti kampiniams šlifuokliams skirtame stove, su sąlyga, kad jis bus pritvirtintas teisingai, pagal stovo gamintojo tvirtinimo instrukciją.

DARBAS IR REGULIAVIMAS

Prieš naudodamiesi šlifuokliu patikrinkite disko būkle. Nenaudokite nuskeltų, įtrūkusių ar kitaip sugadintų diskų. Prieš pradėdami dirbti, sudilusį diską ar vielinį šepetėlj nedelsdami pakeiskite nauju. Baigę darbą šlifuoklj išjunkite ir palaukite kol šlifavimo diskas visiškai sustos. Tik tuomet šlifuoklj padėkite. Nestabdykite besisukančio disko spausdami jį prie apdorojamo ruošinio.

• Neperkraukite šlifuoklio. Įrankio svoris užtikrina pakankamą spaudimą apdorojamai medžiagai, kurio užtenka, kad darbas būtų veiksmingesnis. Esant pernelyg didelei apkrovai ar per stipriai spaudžiant diskas gali įtrükti.
• Jeigu šlifavimo metu įrankis nukrinta ir pastebite, kad darbinis priedas įtrūkęs arba nuskilęs, būtinai jį pakeiskite nauju.
• Niekada nesmügiuokite darbiniu priedu i apdorojamą medžiagą.
• Venkite disko vibravimo ir medžiagos pleišėjimo, ypatingai apdorojant kampus, aštrias briaunas ir panašiai

(dèl to galite nesuvaldyti įrankio bei kyla atatrankos pavojus).

- Niekada nenaudokite medienos pjovimo diskų, skirtų diskiniams pjūklams. Naudojant šiuos diskus didėja atatrankos, elektrinio įrankio nesuvaldymo bei dirbančiojo asmens sužalojimo pavojus.

IJUNGIMAS IR IŠJUNGIMAS

ljungdami įrankį ir darbo metu šlifuokljį laikykite abejomis rankomis. Šlifuoklyje yra įmontuotas jungiklio blokavimo mygtukas, apsaugantis nuo atsitiktinio įsijungimo.

• Paspauskite jungiklio blokavimo mygtuką (7).
• Paspauskite jjungimo mygtuką (2) (pav. C).
• Atleidus jungimo mygtuką (2) šlifuoklis išsijungia.

Ijunge šlifuoklj palaukite kol diskas suksis didžiausiu greičiu, tik tuomet praděkite dirbti. Darbo eigoje nenaudokite jungiklio, šlifuokliui jjungti ar išjungti. Šlifuoklio jungiklis gali būti naudojamas tik atitraukus elektrinį įrankį nuo apdorojamos medžiagos.

SUKIŞ SKAIČIAUS REGULIAVIMAS.

Šlifuoklio viršutinės korpuso dalies gale yra sūkių skaičiaus reguliavimo rankenėlė (11) (pav. L). Nustatymų riba yra nuo 1-6. Vartotojas sūkių skaičių gali reguliuoti pagal poreikius.

PJOVIMAS

• Kampiniu šlifuokliu galima pjauti tik tiesiai.
  • Nepjaukite rankoje laikomos medžiagos.
• Didelius elementus atremkite taip, kad atramos taškai būtų arti pjūvio linijos ir pjaunamo ruošinio gale. Stabiliai pritvīrtintas ruošlnys, pjūvio metu nejuda.
• Mažus elementus pritvirtinkite spaustuvais, pvz., spaustuvais, naudodami gnybtus ir pan. Pjaunamą ruošinį reikia pritvirtinti taip, kad tvirtinimas būtų arti pjūvio vietos. Taip užtikrinamas tikslesnis pjūvis.
• Venkite vibracijos arba pjovimo disko atatrankos, dėl to pjūvis gali būti nekokybiškas, o pjovimo diskas sutrūkti.
• Pjūvio metu nespauskite pjovimo disko iš šono.
• Tinkamą pjovimo diską pasirinkite atsiżvelgdami i pjaunamos medżiagos rūšl.
• Pjaunant medžiagą patariama, kad poslinkio kryptis sutaptu su pjovimo disko sukimosi kryptimi.

Pjūvio gylis priklauso nuo pjovimo disko skersmens (pav. G).

• Naudokite nominalaus skersmens pjovimo diskus, ne didesnio skersmens nei rekomenduojama šio tipo šlifuokliams.
• Atlikdami gilius pjūvius (pvz. pjaudami profilius, statybinius blokelius, plytas ir pan.) venkite tvirtinimo jungių ir apdorojamos medžiagos kontakto.

Pjovimo diskai darbo metu labai jkaista – nesilieskite prie jų neapsaugotomis kūno dalimis tol, kol visiškai neatvėsta.

ŠLIFAVIMAS

Šlifavimo darbams galima naudoti įvairius diskus, pvz., šlifavimo diskus, gaubtus diskus, šlifavimo popieriaus diskus, pluoštinius diskus, vielinius šepečius, elastingus šlifavimo diskus ir pan. Kiekvienai diskų rūšiai, kaip ir kiekvienai medžiagai apdoroti reikia atitinkamos darbo technologijos bei atitinkamų asmeninių apsaugos priemonių.

Šlifavimui nenaudokite pjovimui skirtų diskų.

Šlifavimo diskai yra skirti medžiagos pašalinimui disko briauna.

- Nešlifuokite disko šonu. Optimalus kampas šio tipo diskams yra 30° (pav. H).

- Šlifavimo darbus galima atlikti tik pasirinktos medžiagos rūsiai pritaikytais šlifavimo diskais.

Dirbdami su šlifavimo popieriaus diskais, pluoštiniais šlifavimo diskais ir elastingais šlifavimo diskais atkreipkite dėmesį ar teisingai pasirinkote šlifavimo kampą (pav. I).

• Nešlifuokite visu disko paviršiumi.
• Šio tipo diskai pritaikyti plokščių paviršių apdorojimui.

Vieliniai šepečiai dažniausiai naudojami profilių bei sunkiai prieinamų vietų valymui. Nuo paviršių jais galima šalinti, pvz., rūdis, dažus ir pan. (pav. K).

Naudokite tik tokius darbinius priedus, kurių numatytas sukimosi greitis yra didesnis arba lygus maksimaliam kampinio šlifuoklio greičiui, kai jis veikia be apkrovos.

APTARNAVIMAS IR PRIEŽIŪRA

Prieš pradėdami, bet kokius instaliavimo, reguliavimo, remonto arba aptarnavimo darbus, ištraukite įrankio elektros laido kištuką iš elektros tinklo lizdo.

APTARNAVIMAS IR LAIKYMAS

• Patariame, jrankj išvalykite po kiekvieno naudojimosi juo.
• Valymui nenaudokite vandens bei kitų skysčių.
• Irankj valykite sausu audiniu arba prapūskite suslėgto, žemo slėgio oro srautu.
• Nenaudokite jokių švaros priemonių bei tirpiklių, kadangi jie gali pažeisti detales, pagamintas iš dirbtinių medžiagų.
• Reguliariai valykite variklio korpuse esančias ventiliacijos angas, taip apsaugosite įrankį nuo perkaitimo.
• Įrankį valykite sausu audiniu arba prapūskite suslėgto, žemo slėgio oro srautu.
• Nenaudokite jokių švaros priemonių bei tirpiklių, kadangi jie gali pažeisti detales, pagamintas iš dirbtinių medžiagų.
• Reguliariai valykite variklio korpuse esančias ventiliacijos angas, taip apsaugosite Įrankį nuo perkaitimo.
• Įrankį valykite sausu audiniu arba prapūskite suslėgto, žemo slėgio oro srautu.
• Nenaudokite jokių švaros priemonių bei tirpiklių, kadangi jie gali pažeisti detales, pagamintas iš dirbtinių medžiagų.
• Reguliariai valykite variklio korpuse esančias ventiliacijos angas, taip apsaugosite Įrankį nuo perkaitimo.
• Pažeistą elektros laidą būtina pakeisti nauju, tokių pat parametru laidu. Šį darbą turi atlikti kvalifikuotas specialistas arba remonto dirbtuvės meistras.
• Pernelyg kibirkščiuojant skirstytuve, kreipkitės į kvalifikuotą specialistą, kad patikrintų variklio anglinių šepetėlių būkle.
• Irankj visada laikykite sausoje, vaikams neprieinamoje vietoje.

ANGLINIŲ ŠEPETĖLIŲ KEITIMAS

Susidėvėjusius (trumpesnius nei 5 mm), sudegusius ar įtrūkusius anglinius šepetėlius būtina nedelsiant pakeisti. Visada keičiami iš karto abu angliniai šepetėliai.

• Atsukt ir nuimti anglinių šepetėlių dangtį (8) (pav. E).
• Atitraukti spyruoklę, atkabinti ir išimti senus anglinius šepetėlius.
• Suspaustu oru pašalinti anglies dulkes.
• įtvirtinti naujus anglinius šepetėlius (šepetėlius turi būti lengva įstatyti į laikiklius) ir grąžinti spyruoklę į ankstesnę padėtį (pav. F).
  • Uždėti anglinių šepetėlių dangtį (8).

Pakeitus anglinius šepetėlius šlifuoklį reikia jjungti ir leisti veikti be apkrovos apytikriai 1-2 min., kol angliniai šepetėliai pritaps prie variklio skirstytuvo. Anglinių šepetėlių keitimą gali atlikti tik kvalifikuotas asmuo, naudojantis originalias.

Bet kokių rūšių gedimus galima pašalinti tik autorizuotose gamintojo remonto dirbtuvėse.

TECHNINIAI DUOMENYS

NOMINALÜS DUOMENYS

Kampinis šlifuokis 59G220
Dydis Vertė
Įtampa 230 V AC
Dažnis 50 Hz
Nominali galia 1200 W
Sukimosi greičio reguliavimo ribos	3000 - 11000 min^-1
Maksimalus disko skersmuo 125 mm
Vidinis disko skersmuo 22,2 mm
Suklio sriegis M14
Apsaugos klasė II
Svoris 3,8 kg
Gamybos metai 2019

GARSO IR VIBRACIJOS DUOMENYS

Informacija apie triukšmą ir vibraciją

Duomenys apie skleidžiamo triukšmo lygj, pavyzdžiui, garso slėgio lygj Lp A ir garso galios lygj Lw A bei matavimų paklaidas K yra pateikti žemiau esančiose nuorodose, pagal standartą EN 60745.

Vibracijos pagrečio vertė a, ir matavimo paklaidos K nustatytos pagal standartą EN 60745, žr. žemiau.

Šioje instrukcijoje nurodytas vibracijos lygis buvo matuojamas pagal standarte EN 60745 nurodytas matavimo procedūras ir gali būti naudojamas įrankių palyginimui. Jis taip pat gali būti naudojamas ir preliminariam vibracijos poveikio vertinimui.

Nurodytas vibracijos lygis yra pakankamai tikslus, kai šis jrankis naudojamas pagal paskirtį. Jeigu elektrinis jrankis bus naudojamas kitiems tikslams arba su kitokiais nei nurodyta darbiniais priedais taip pat nebus tinkamai prižiūrimas, vibracijos lygis gali pasikeisti. Dėl minėtų priežasčių, vibracijos lygis, viso darbo metu gali būti didesnis nei nurodytas.

Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgtį į momentus, kai įrankis išjungtas arba kai jis yra įjungtas, bet nenaudojamas darbui (veikia be apkrovos). Tokiu būdu, bendra nurodyta vertė gali būti daug mažesnė. Siekiant apsaugoti vartotoją nuo vibracijos poveikio pasekmių, būtina imtis papildomų saugos priemonių, pvz., prižiūrėti įrankį ir darbinius priedus, užtikrinti tinkamą rankų temperatūrą, teisingai organizuoti darbą.

Garso slègio lygis: Lp _A = 97,1 dB(A) K= 3 dB(A)

Garso galios lygis: Lw _A = 108,1 dB(A) K= 3 dB(A)

Vibracijos pagrečio vertė: a = 13,716 m/s² K = 1,5 m/s²

APLINKOS APSAUGA

Elektrinių gaminių negalima išmesti kartu su buities atliekomis, juos reikia atiduoti į atitinkarną atliekų perdirbimo įmonę. Informacijos apie atliekų perdirbimą kreiptis į pardavėją arba vietos valdžios Institucijas. Susidevėlje elektrinial ir elektroninial prietaisai turi gamtai kenksmingų medziagu. Antriniam perdirbimul neatiduoti prietaisai kelia pavojų aplinkai ir žmonių sveikatai.

* Pasillekame telsę daryti pakeitimus.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa” (toliau: „Grupa Topex”), kurios buveine yra Varšuvoje, ul. Pograniczna 2/4 informuoja, kad visos sios instrukcijos (toliau: „instrukcija“) autorinės teisės, tai yra šioje instrukcijoje esantis tekstas, nuotraukos, schemos, paveikslai bei jų išdėstymas priklauso tik Grupa Topex ir yra saugomos pagal 1994 metais, vasario 4 dieną, del autorių ir gretutinių teisių apsaugos, primitą įstatymą (i.ų., nuo 2006 metų [sigaliojęś įstatymas Nr. 90, vėliau 631 su įstatymo pakeltimals). Neturlint raštisko Grupa Topex sutikimo kopijuoti, perdaryti, skelbti spaudoje, keisti panaudojant komerciniams tikslams visą ar atskiras instrukcijos dalls yra griežtał draudžiama bei gresla civilinė ar baudžiamoji atsakomybe.

INSTRUKCIJU TULKOJUMS NO ORIGINÄLVALODAS LEŃKA SLIPMAŠINA 59G220

UZMANIBU: PIRMS UZSAKT LIETOT ELEKTROIERICI, NEPIECIEŠAMS UZMANIGI IZLASIT ŠO INSTRUKCIJU UN SAGLABAT TO.

DETALIZETIE DROŠIBAS NOTEIKUMI

LENKA SLIPMAŠINA, BRIDINAJUMI PAR DROŠIBU

Ir tiesibas veikt izmainas.
