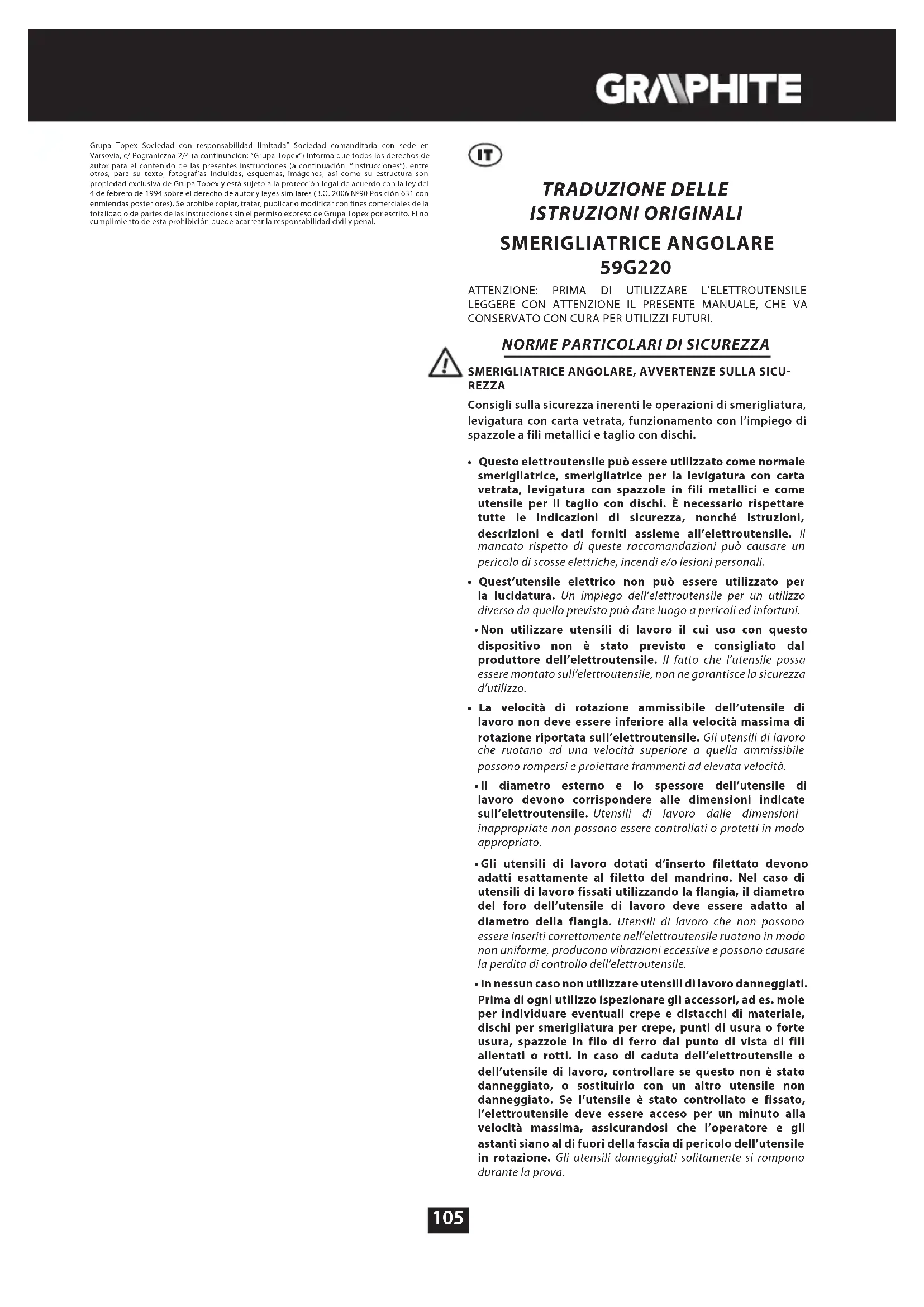

MANUALE UTENTE 59G220 Graphite

REZZA Consigli sulla sicurezza inerenti le operazioni di smerigliatura, levigatura con carta vetrata, funzionamento con l’impiego di spazzole a fili metallici e taglio con dischi.

• Questo elettroutensile può essere utilizzato come normale smerigliatrice, smerigliatrice per la levigatura con carta vetrata, levigatura con spazzole in fili metallici e come utensile per il taglio con dischi. È necessario rispettare tutte le indicazioni di sicurezza, nonché istruzioni, descrizioni e dati forniti assieme all’elettroutensile. Il mancato rispetto di queste raccomandazioni può causare un pericolo di scosse elettriche, incendi e/o lesioni personali.

• Quest’utensile elettrico non può essere utilizzato per la lucidatura. Un impiego dell’elettroutensile per un utilizzo diverso da quello previsto può dare luogo a pericoli ed infortuni.

• Non utilizzare utensili di lavoro il cui uso con questo dispositivo non è stato previsto e consigliato dal produttore dell’elettroutensile. Il fatto che l’utensile possa essere montato sull’elettroutensile, non ne garantisce la sicurezza d’utilizzo.

• La velocità di rotazione ammissibile dell’utensile di lavoro non deve essere inferiore alla velocità massima di rotazione riportata sull’elettroutensile. Gli utensili di lavoro che ruotano ad una velocità superiore a quella ammissibile possono rompersi e proiettare frammenti ad elevata velocità.

• Il diametro esterno e lo spessore dell’utensile di lavoro devono corrispondere alle dimensioni indicate sull’elettroutensile. Utensili di lavoro dalle dimensioni inappropriate non possono essere controllati o protetti in modo appropriato.

• Gli utensili di lavoro dotati d’inserto filettato devono adatti esattamente al filetto del mandrino. Nel caso di utensili di lavoro fissati utilizzando la flangia, il diametro del foro dell’utensile di lavoro deve essere adatto al diametro della flangia. Utensili di lavoro che non possono essere inseriti correttamente nell’elettroutensile ruotano in modo non uniforme, producono vibrazioni eccessive e possono causare la perdita di controllo dell’elettroutensile.

• In nessun caso non utilizzare utensili di lavoro danneggiati. Prima di ogni utilizzo ispezionare gli accessori, ad es. mole per individuare eventuali crepe e distacchi di materiale, dischi per smerigliatura per crepe, punti di usura o forte usura, spazzole in filo di ferro dal punto di vista di fili allentati o rotti. In caso di caduta dell’elettroutensile o dell’utensile di lavoro, controllare se questo non è stato danneggiato, o sostituirlo con un altro utensile non danneggiato. Se l’utensile è stato controllato e fissato, l’elettroutensile deve essere acceso per un minuto alla velocità massima, assicurandosi che l’operatore e gli astanti siano al di fuori della fascia di pericolo dell’utensile in rotazione. Gli utensili danneggiati solitamente si rompono durante la prova.106

• Indossare dispositivi di protezione individuale. A seconda del tipo di lavoro, indossare una maschera protettiva che copra l’intero volto, protezioni per gli occhi o occhiali protettivi. Se necessario, utilizzare una mascherina antipolvere, protezioni dell’udito, guanti protettivi o un grembiule speciale, per la protezione contro le piccole particelle di materiale smerigliato e lavorato. Proteggere gli occhi contro i corpi esterni fluttuanti nell’aria, proiettati durante il lavoro. La mascherina antipolvere e di protezione delle vie respiratorie deve filtrare le polveri sorte durante l’impiego dell’utensile. Un’esposizione prolungata al rumore può condurre alla perdita dell’udito.

• Fare attenzione affinché gli astanti si trovino ad una distanza di sicurezza dalla zona di pericolo dell’elettroutensile. Chiunque si trovi in prossimità dell’elettroutensile in funzione è tenuto ad indossare i dispositivi di protezione individuale. Frammenti dell’oggetto lavorato o di utensili di lavoro incrinati possono essere proiettati e causare lesioni anche al di fuori dell’area di pericolo.

• Durante l’esecuzione di lavori in cui l’utensile potrebbe venire a contatto con cavi elettrici nascosti o con il proprio cavo di alimentazione, l’elettroutensile deve essere tenuto solo per l’impugnatura isolata. Il contatto con il cavo di alimentazione può comportare il trasferimento della tensione alle parti metalliche dell’elettroutensile, ciò potrebbe provocare scosse elettriche.

• Il cavo di rete deve essere tenuto lontano da utensili di lavoro in rotazione. In caso di perdita di controllo dell’utensile, il cavo di rete può essere tagliato o trascinato e la mano o l’intero braccio può entrare in contatto con l’utensile di lavoro in rotazione.

• È vietato riporre l’elettroutensile prima del completo arresto dell’utensile di lavoro. L’utensile in rotazione può venire a contatto con la superficie sui cui è stato posato, causando un pericolo di perdita di controllo dell’elettroutensile.

• Non spostare l’elettroutensile mentre questo è in movimento. Il contatto accidentale dei vestiti con l’utensile di lavoro in movimento può causarne il loro trascinamento, e la penetrazione dell’utensile di lavoro nel corpo dell’operatore.

• Pulire regolarmente le feritoie di ventilazione dell’elettroutensile. La ventola del motore attira la polvere nell’alloggiamento, un accumulo eccessivo di polvere metallica può causare un pericolo di scosse elettriche.

• Non utilizzare l’elettroutensile in prossimità di materiali facilmente infiammabili. Eventuali scintille potrebbero causarne l’accensione.

• Non utilizzare utensili che richiedono l’uso di agenti refrigeranti liquidi. L’utilizzo di acqua o altri liquidi di raffreddamento può causare scosse elettriche Contraccolpi e consigli di sicurezza pertinenti

• Il contraccolpo è una reazione improvvisa dell’elettroutensile dovuta al blocco o al contatto dell’utensile di lavoro in rotazione ad es. disco, disco per smerigliatura, spazzola in filo di ferro ecc. L’incastramento o il trascinamento può causare l’improvviso arresto dell’utensile di lavoro in rotazione. L’elettroutensile incontrollato verrà tirato violentemente in direzione opposta al senso di rotazione dell’utensile di lavoro. Quando il disco s’inceppa o si blocca nell’oggetto lavorato, il bordo del disco inserito nel materiale può essere bloccato e causare la caduta dell’utensile di lavoro o la proiezione di quest’ultimo. Il movimento del disco (in direzione dell’operatore o opposta) dipende dalla direzione del movimento dell’utensile di lavoro nel punto d’inceppamento. Inoltre dischi possono rompersi. Il contraccolpo è la conseguenza di un uso improprio o scorretto dell’elettroutensile. È possibile evitare tale situazione seguendo le precauzioni descritte di seguito.

• L’elettroutensile deve essere tenuto saldamente, mentre il corpo e le mani devono essere posizionati in modo da attutire il contraccolpo. Se l’equipaggiamento standard comprende l’impugnatura addizionale, se ne consiglia l’uso per avere un maggior controllo su eventuali forze di reazione o sulla coppia di trascinamento durante l’avvio. La persona che utilizza l’utensile può gestire gli strappi ed i contraccolpi mantenendo un’adeguata posizione del proprio centro di gravità.

• Non tenere mai le mani vicino agli utensili di lavoro in rotazione. L’utensile di lavoro a causa del contraccolpo può ferire le mani.

• Sostare lontano dalla zona di pericolo in cui potrebbe muoversi l’elettroutensile durante il contraccolpo. A causa del contraccolpo l’elettroutensile si muove in direzione opposta al movimento del disco nel punto d’inceppamento.

• Prestare particolare attenzione durante la lavorazione di angoli, bordi acuminati, ecc. Prevenire il contraccolpo di utensili di lavoro oppure il loro bloccaggio. L’utensile di lavoro è più esposto al rischio d’inceppamento durante la lavorazione di angoli, bordi taglienti o durante il contraccolpo. Questo può causare la perdita di controllo o contraccolpi.

• Non utilizzare dischi per legno o dischi dentati. Gli utensili di lavoro di questo tipo spesso sono causa di contraccolpi o della perdita di controllo imprevista dell’elettroutensile. Istruzioni di sicurezza specifiche per la smerigliatura ed il taglio con dischi

• Utilizzare solo dischi abrasivi destinati ad un determinato elettroutensile e protezioni destinate ad un determinato tipo di disco. I dischi non previsti tra gli utensili di un determinato elettroutensile non possono essere protetti sufficientemente e non sono sufficientemente sicuri.

• Dischi abrasivi deformati devono essere fissati in modo tale che la loro superficie di smerigliatura non sporga oltre il bordo del carter protettivo. Un disco per smerigliatura non fissato in modo corretto, che sporge oltre il bordo del carter protettivo non può essere protetto in modo sufficiente.

• Il carter deve essere fissato accuratamente all’elettroutensile ed al fine di garantire il maggior grado di protezione deve essere posizionato in modo che la parte scoperta del disco, rivolta verso l’operatore, sia la più piccola possibile. Il carter protegge l’operatore contro schegge, il contatto accidentale con il disco abrasivo, nonché scintille, che potrebbero causare l’infiammazione dei vestiti.

• I dischi abrasivi possono essere utilizzati solo conformemente alla loro destinazione d’uso.

• Ad esempio non è consentito effettuare operazioni di smerigliatura con la superficie laterale di dischi da taglio. I dischi abrasivi sono progettati per la rimozione del materiale con il bordo del disco. L’azione di forze laterali sui dischi può causarne la rottura.

• Con il disco abrasivo scelto utilizzare sempre flange di fissaggio intatte, dalle dimensioni e dalla forma appropriata. Flange di fissaggio dalle dimensioni appropriate sostengono il disco, riducendo così il pericolo di rotture. Le flange per dischi da taglio possono differire dalle flange per altri dischi abrasivi.

• Non utilizzare dischi abrasivi usurati, utilizzati con altri elettroutensili più grandi. Dischi abrasivi per elettroutensili di maggiori dimensioni non sono progettati per un impiego con un numero di giri più elevato, caratteristica questa degli elettroutensili più piccoli, e pertanto possono rompersi. Ulteriori istruzioni specifiche sulla sicurezza per il taglio con dischi

• Evitare che il disco da taglio si blocchi o un carico eccessivo di quest’ultimo. Non effettuare tagli eccessivamente profondi. Un carico eccessivo esercitato sul disco da taglio aumenta il carico e la sua tendenza ad incastrarsi o bloccarsi, pertanto la possibilità di contraccolpi o rotture del disco.107

• Evitare l’area presente davanti e dietro il disco da taglio in rotazione. Lo spostamento del disco nell’oggetto lavorato, in caso di contraccolpo dell’elettroutensile può causare un sobbalzo verso l’operatore di quest’ultimo assieme al disco in movimento.

• In caso di blocco del disco o di pause nell’utilizzo, spegnere l’elettroutensile ed attendere che il disco si fermi completamente. Non tentare mai di estrarre il disco ancora in movimento dal punto di taglio, ciò può causare un contraccolpo. È necessario individuare e rimuovere la causa dell’inceppamento.

• Non accendere nuovamente l’elettroutensile finché questo è conficcato nel materiale. Prima di continuare il taglio, il disco deve raggiungere la piena velocità di rotazione. In caso contrario il disco potrebbe incepparsi, fuoriuscire dall’oggetto lavorato o causare contraccolpi.

• Lastre o oggetti di grandi dimensioni devono essere fissati prima del taglio, in modo da ridurre il rischio di contraccolpi causati dall’inceppamento del disco. Oggetti di grandi dimensioni possono piegarsi sotto il proprio peso. L’oggetto lavorato deve essere supportato da entrambi i lati, sia vicino alla linea di taglio che al bordo dell’oggetto.

• Particolare attenzione deve essere prestata durante il taglio di aperture in pareti o l’utilizzo in altre zone poco visibili. Il disco penetrando nel materiale può causare il contraccolpo dell’utensile dopo la collisione con linee del gas, tubi dell’acqua, fili elettrici o altri oggetti. Istruzioni di sicurezza specifiche per la smerigliatura con carta abrasiva

• Non impiegare fogli di carta vetrata eccessivamente grandi. Durante la scelta della dimensione della carta vetrata, seguire le raccomandazioni del produttore. La carta vetrata che sporge oltre il disco per smerigliatura può causare danni e provocare il blocco, la lacerazione della carta o un contraccolpo. Istruzioni di sicurezza specifiche per l’impiego di spazzole in filo di ferro

• Tenere a mente che anche durante il normale uso ha luogo la perdita di pezzi di fili metallici. Non sovraccaricare i fili esercitando un’eccessiva pressione su questi ultimi. I pezzi di filo di ferro proiettati in aria possono facilmente penetrare attraverso indumenti sottili e/o nella pelle.

• Qualora sia consigliato l’impiego di una copertura, evitare il contatto della spazzola con il carter protettivo. Il diametro delle spazzole per dischi e tazze può aumentare a causa della pressione esercitata e della forza centrifuga. Consigli di sicurezza supplementari

• Prima di collegare la smerigliatrice alla rete, assicurarsi che la tensione sia compatibile con la tensione indicata sulla targhetta identificativa dell’apparecchio.

• Prima di collegare la smerigliatrice controllare ogni volta il cavo di alimentazione, in caso di danni effettuarne la sostituzione presso un’officina autorizzata.

• Prima di qualsiasi intervento di montaggio, estrarre la spina dalla presa di corrente.

• Prima dell’uso controllare gli utensili abrasivi. Gli utensili abrasivi devono essere montati correttamente e devono ruotare liberamente. Nell’ambito della prova, accendere l’apparecchio senza carico per almeno un minuto, mantenendolo in posizione sicura. Non usare utensili abrasivi danneggiati o che producono vibrazioni. Gli utensili abrasivi devono avere forma rotonda. Utensili abrasivi danneggiati possono rompersi e causare lesioni.

• Dopo aver montato l’utensile abrasivo, prima di iniziare la smerigliatrice, controllare che il disco sia montato correttamente, ruoti liberamente e non strofini contro il carter protettivo.

• Il pulsante di blocco dell’alberino può essere utilizzato solo quando l’alberino della smerigliatrice è fermo.

• Negli elettroutensili predisposti per il fissaggio di dischi con foro filettato, controllare che la lunghezza della filettatura del disco sia adatta alla lunghezza della filettatura dell’alberino.

• Fissare il pezzo lavorato. Fissare l’oggetto lavorato in un dispositivo di fissaggio o in una morsa è più sicuro che tenerlo in mano.

• Se il peso dell’oggetto non garantisce una posizione stabile, questo deve essere fissato.

• Non toccare gli utensili abrasivi prima che questi si siano raffreddati.

• Non esercitare una pressione laterale su dischi per smerigliare o su dischi da taglio.

• Non tagliare oggetti di spessore maggiore rispetto alla profondità massima di taglio del disco da taglio.

• In caso di utilizzo di una flangia autoserrante, assicurarsi che la flangia interna inserita nel mandrino sia dotata di anello o-ring di gomma e che quest’ultimo non sia danneggiato. Inoltre fare attenzione affinché le superfici della flangia esterna e della flangia interna siano pulite.

• Utilizzare flange autoserranti solo con dischi da taglio ed abrasivi. Utilizzare solo flange integre e regolarmente funzionanti.

• In caso di temporanea interruzione di tensione nella rete o dopo lo scollegamento della spina dalla presa di rete con l’interruttore in posizione „ON”, prima di riavviare il dispositivo, sbloccare l’interruttore e impostarlo in posizione OFF. ATTENZIONE: L’elettroutensile non deve essere usato per lavori all’aperto. Nonostante l’elettroutensile sia stato progettato tenendo presente la sicurezza e nonostante l’utilizzo di mezzi e misure di protezione sussiste sempre un rischio residuo di lesioni dell’operatore durante il lavoro. Legenda dei pittogrammi utilizzati.

1. Attenzione, osservare le precauzioni speciali

2. Leggere il manuale d’istruzioni, osservare le avvertenze e le

istruzioni di sicurezza ivi contenute!

3. Utilizzare dispositivi di protezione individuale (occhiali di

sicurezza, protezione dell’udito)

4. Indossare guanti protettivi

5. Scollegare il cavo di alimentazione prima di eseguire

operazioni di servizio o riparazioni.

6. Tenere lontano dalla portata dei bambini

7. Proteggere contro la pioggia

8. Seconda classe di isolamento

CARATTERISTICHE ED APPLICAZIONI

La smerigliatrice angolare è un elettroutensile manuale con classe di isolamento II. L’utensile è azionato da un motore a spazzole monofase, la cui velocità è ridotta per mezzo di un riduttore a ingranaggi conici. La smerigliatrice può essere utilizzata sia per la smerigliatura, che il taglio. Questo tipo di elettroutensili sono largamente utilizzati per rimuovere108 ogni tipo di bava dalla superficie di elementi di metallo, per la lavorazione superficiale di saldature, per il taglio di tubi di ridotto spessore e di piccoli elementi metallici, ecc. Utilizzando accessori appropriati, la smerigliatrice angolare può essere impiegata non solo per il taglio e la smerigliatura, ma anche per la rimozione ad es. di ruggine, vernice, ecc. Il campo d’impiego prevede lavori di riparazione e di costruzione non solo legati ai metalli. La smerigliatrice angolare può essere utilizzata anche per il taglio e la smerigliatura di materiali edili ad es. mattoni, autobloccanti, piastrelle di ceramica, ecc. Il dispositivo è destinato esclusivamente per l’utilizzo a secco, non è destinato alla lucidatura. Non è consentito utilizzare l’elettroutensile in modo non conforme alla sua destinazione d’uso. Uso non conforme alla destinazione d’uso.

• Non lavorare materiali contenenti amianto. L’amianto è cancerogeno.

• Non lavorare materiali le cui polveri sono infiammabili o esplosive. Durante il lavoro con l’elettroutensile vengono prodotte scintille che potrebbero causare l’accensione dei vapori generati.

• Per i lavori di smerigliatura non è consentito utilizzare dischi da taglio. I dischi da taglio sfruttano la superficie frontale, e la smerigliatura con la superficie laterale di tale disco può causarne il danneggiamento, esponendo l’operatore al pericolo di lesioni personali.

DESCRIZIONE DELLE PAGINE GRAFICHE

La seguente numerazione si riferisce agli elementi dell’utensile mostrati nelle pagine grafiche di questo manuale d’istruzioni.

4. Protezione del disco

7. Pulsante di blocco dell’interruttore

8. Coperchio delle spazzole in grafite

9. Blocco dell’impugnatura principale

10. Leva (carter protettivo del disco)

11. Manopola di regolazione dei giri

• Possono avere luogo differenze tra il disegno ed il prodotto.

DESCRIZIONE DEI SIMBOLI GRAFICI UTILIZZATI

NOTA AVVERTENZA MONTAGGIO/REGOLAZIONE INFORMAZIONE

EQUIPAGGIAMENTO ED ACCESSORIA

1. Carter protettivo del disco - 1 pz.

2. Chiave speciale - 1 pz.

L’impugnatura supplementare (3) viene installata in uno dei fori sulla testa della smerigliatrice. Si raccomanda l’uso della smerigliatrice con l’impugnatura supplementare. Se la smerigliatrice viene tenuta con entrambe le mani (usando anche l’impugnatura supplementare) viene sensibilmente ridotto il rischio di contatto con la mano del disco o della spazzola in rotazione, di conseguenza l’esposizione a ferite durante un possibile contraccolpo.

IMPUGNATURA PRINCIPALE REGOLABILE

Prima di utilizzare la smerigliatrice è possibile scegliere la posizione dell'impugnatura principale, in modo rendere più comodo l'utilizzo dell'utensile. L'impugnatura può essere regolata su 3 posizioni, ruotandolo di 90

verso sinistra o verso destra rispetto alla posizione iniziale.

• Premere il pulsante di blocco dell'impugnatura principale (9) (dis. D).

• Ruotare l'impugnatura principale fino alla posizione scelta.

• L'impugnatura principale si bloccherà automaticamente nella posizione scelta.

MONTAGGIO E REGOLAZIONE DEL CARTER PROTETTIVO

DEL DISCO Il carte protettivo del disco protegge l’operatore contro schegge, il contatto accidentale con l’utensile di lavoro o scintille. Deve essere sempre montato facendo attenzione affinché la sua parte di copertura sia rivolta verso l’operatore. Il sistema di fissaggio del carter del disco permette di collocare senza strumenti il carter protettivo nella posizione scelta.

• Allentare e sollevare la leva (10) sul carter del disco (4).

• Ruotare il carter del disco (4) nella posizione desiderata.

• Bloccare abbassando la leva (10). Lo smontaggio e la regolazione del carter del disco avvengono in ordine inverso rispetto al suo montaggio.

SOSTITUZIONE DELL’UTENSILE DI LAVORO

Durante le operazioni di sostituzione degli utensili di lavoro, è necessario indossare dei guanti da lavoro. Il pulsante di blocco dell’alberino (1) serve unicamente per il blocco dell’alberino della smerigliatrice durante le operazioni di fissaggio o di smontaggio dell’utensile di lavoro. Non deve essere usato come pulsante di frenata, mentre il disco è in rotazione. In caso contrario ciò potrebbe condurre a danni alla smerigliatrice o lesioni all’utente.

Nel caso di dischi per fresatura o da taglio con spessore minore di 3 mm, il dado della flangia esterna (5) va avvitato con la superficie piatta rivolta verso il disco (dis. B).

• Premere il pulsante di blocco dell’alberino (1).

• Inserire la chiave speciale (in dotazione) nelle due aperture della flangia esterna (5) (dis. A).

• Ruotare la chiave - allentare e rimuovere la flangia esterna (5).

• Inserire il disco in modo che questa aderisca alla superficie della flangia interna (6).

• Avvitare la flangia esterna (5) e stringere leggermente con la chiave speciale. Lo smontaggio avviene in ordine inverso a quello di montaggio. Durante l’installazione il disco deve essere premuto contro la superficie della flangia interna (6) e centrato sul bordo di quest’ultima. MONTAGGIO DI UTENSILI DI LAVORO CON APERTURA FILETTATA

• Premere il pulsante di blocco dell’alberino (1).

• Rimuovere l’utensile di lavoro precedentemente montato – se tale era montato.

• Prima del montaggio rimuovere entrambe le flange - flangia interna (6) e flangia esterna (5).

• Avvitare sul mandrino la parte filettata dell’utensile di lavoro e serrare leggermente.109 Lo smontaggio dell’utensile di lavoro con foro filettato avviene in ordine inverso a quello di montaggio.

È consentito l’uso della smerigliatrice angolare in un supporto per smerigliatrici angolari dedicato, a condizione della corretta installazione in conformità con le istruzioni d’installazione del produttore del supporto. FUNZIONAMENTO / REGOLAZIONE Prima di utilizzare la smerigliatrice controllare le condizioni del disco. Non utilizzare dischi che presentino intaccature, crepe, o siano danneggiati in altro modo. Dischi e spazzole consumati devono essere immediatamente sostituiti con un utensile nuovo. Una volta terminato il lavoro spegnere sempre la smerigliatrice e attendere che l’utensile di lavoro si fermi completamente. Solo allora è possibile riporre la smerigliatrice. Dopo lo spegnimento della smerigliatrice non è consentito frenare il disco in rotazione, premendolo sul materiale lavorato.

• Non sovraccaricare la smerigliatrice. Il peso dell’elettroutensile genera una pressione sufficiente, tale da consentire una lavorazione efficace. Il sovraccarico e l’eccessiva pressione possono causare la rottura dell’utensile di lavoro.

• In caso di caduta della smerigliatrice durante il funzionamento, controllare ed eventualmente sostituire l’utensile di lavoro qualora vengano riscontrati danneggiamenti o deformazioni.

• Non colpire il materiale lavorato con l’utensile di lavoro.

• Prestare attenzione a non urtare con il disco il materiale, specialmente durante la lavorazione di bordi, spigoli vivi ecc. (ciò può causare la perdita di controllo dell’elettroutensile ed il contraccolpo di quest’ultimo).

• È assolutamente vietato utilizzare dischi destinati al taglio del legno destinati a seghe a disco. L’utilizzo di tali dischi causa spesso contraccolpi dell’elettroutensile, cui può seguire la perdita del controllo e lesioni corporali dell’operatore. ACCENSIONE / SPEGNIMENTO Durante l’avviamento ed il lavoro, la smerigliatrice deve essere tenuta con entrambe le mani. La smerigliatrice è dotata di un interruttore che protegge contro l'avviamento accidentale.

• Premere il pulsante di sicurezza (7).

• Premere il pulsante dell'interruttore (2) (dis. C).

• Rilasciando il pulsante dell'interruttore (2) la smerigliatrice si ferma. Dopo l’avviamento della smerigliatrice attendere che il disco raggiunga la massima velocità, solo allora è possibile iniziare il lavoro. Durante il lavoro non usare l’interruttore, accendendo o spegnendo la smerigliatrice. L’interruttore della smerigliatrice può essere azionato solo quando l’elettroutensile viene allontanato dal materiale in lavorazione.

REGOLAZIONE DELLA VELOCITÀ

La manopola di regolazione della velocità si trova nella parte posteriore superiore della smerigliatrice (11) (g L). Intervallo di regolazione è compreso tra 1 e 6. La velocità di rotazione può essere modicata secondo le esigenze. TAGLIO

• Le operazioni di taglio con la smerigliatrice angolare possono essere eseguite solo in linea retta.

• Non tagliare il materiale tenendolo in mano.

• Oggetti di grandi dimensioni devono fissati ed occorre prestare attenzione affinché i supporti siano collocati vicino alla linea di taglio ed all’estremità del materiale. Il materiale posizionato in modo stabile non tenderà a muoversi durante il taglio.

• Gli elementi di piccole dimensioni devono essere fissati ad es. in una morsa, utilizzando dei morsetti, ecc. Il materiale deve essere fissato in modo che il punto di taglio sia vicino all’elemento di fissaggio. Ciò assicurerà una maggiore precisione del taglio.

• Non è consentito provocare vibrazioni o far sobbalzare il disco, ciò può causare un peggioramento della qualità del taglio e la rottura del disco.

• Durante il taglio non esercitare una pressione laterale sulla lama.

• A seconda del tipo di materiale tagliato, utilizzare un disco appropriato.

• Per il taglio del materiale è consigliabile che la direzione di avanzamento corrisponda al senso di rotazione del disco. La profondità del taglio dipende dal diametro del disco (dis. G).

• Utilizzare soli dischi con diametro nominale non superiore a quello raccomandato per un determinato modello di smerigliatrice.

• Per tagli profondi (ad es. profili, blocchi da costruzione, mattoni, ecc.) non consentire il contatto della flangia di fissaggio con il materiale lavorato. I dischi durante l’impiego raggiungono temperature molto elevate, prima del loro raffreddamento non devono essere toccati con parti del corpo scoperte. SMERIGLIATURA Durante le operazioni di smerigliatura è possibile utilizzare ad es. dischi per smerigliatura, mole a tazza, spazzole lamellari, dischi in fibre abrasive, spazzole in filo di ferro, dischi flessibili per carta vetrata, ecc. Qualsiasi tipo di disco e di materiale lavorato richiede una tecnica di lavoro appropriata e l’uso di adeguati dispositivi di protezione individuale. Per la smerigliatura non è consentito utilizzare dischi destinati al taglio. I dischi abrasivi sono progettati per la rimozione del materiale con il bordo del disco.

• Non è consentito effettuare operazioni di smerigliatura con la superficie laterale del disco. L’angolo ottimale per questo tipo di lavoro è di 30

• I lavori di smerigliatura possono essere effettuati solo utilizzando dischi abrasivi appropriati per un determinato tipo di materiale. Per le operazioni che prevedono l’uso di spazzole lamellari, dischi in fibre abrasive e dischi flessibili per carta vetrata, è necessario rispettare un angolo appropriato di lavoro (dis. I).

• Non è consentito effettuare operazioni di smerigliatura con tutta l’intera del disco.

• Questo tipo di dischi vengono utilizzati per la smerigliatura di superfici piane. Le spazzola in filo di ferro sono destinate principalmente per la pulizia di profili e punti difficilmente raggiungibili. Tramite questi utensili è possibile eliminare dalla superficie del materiale ad es. ruggine, vernice, ecc. (dis. K). Utilizzare solo utensili di lavoro la cui velocità ammissibile è superiore o uguale alla velocità massima senza carico della smerigliatrice angolare.

SERVIZIO E MANUTENZIONE

Prima di procedere con qualsiasi operazione di installazione, regolazione, riparazione o servizio, è necessario scollegare il cavo di alimentazione dalla presa di rete.110

MANUTENZIONE E IMMAGAZZINAMENTO

• Si consiglia di pulire l’elettroutensile immediatamente dopo ogni utilizzo.

• Per la pulizia è vietato utilizzare acqua o altri liquidi.

• L’elettroutensile deve essere pulito con un panno asciutto o mediante aria compressa a bassa pressione.

• Non utilizzare nessun detergente o solvente, in quanto questi possono danneggiare le parti in plastica.

• Pulire regolarmente le feritoie di ventilazione del corpo motore, per evitare il surriscaldamento dell’elettroutensile.

• In caso di danneggiamento del cavo di alimentazione effettuarne la sostituzione con un cavo con gli stessi parametri. La sostituzione deve essere affidata ad uno specialista qualificato, oppure affidare l’elettroutensile ad un’officina autorizzata.

• In caso di eccessive scintille nel commutatore, controllare le condizioni delle spazzole in grafite del motore, affidare tale operazione a personale qualificato.

• L’elettroutensile deve essere conservato in un luogo asciutto, fuori dalla portata dei bambini.

SOSTITUZIONE DELLE SPAZZOLE IN GRAFITE

Spazzole in grafite del motore consumate (lunghezza inferiore a 5 mm), bruciate o incrinate devono essere sostituite immediatamente. Entrambe le spazzole devono essere sostituite contemporaneamente.

• Svitare e rimuovere il coperchio delle spazzole in grafite (8) (dis. E).

• Tirare indietro la molla di tenuta, scollegare e rimuovere le spazzole in grafite usurate.

• Rimuovere l'eventuale polvere di grafite, tramite un soffio di aria compressa.

• Montare le nuove spazzole grafite (le spazzole devono entrare comodamente nel portaspazzole), quindi rimontare la molla di tenuta (dis. F).

• Rimontare il coperchio delle spazzole (8). Dopo la sostituzione delle spazzole in grafite, avviare l’elettroutensile a vuoto ed attendere 1-2 minuti, affinché le spazzole si adattino al commutatore del motore. La sostituzione delle spazzole in grafite deve essere eseguita esclusivamente da personale qualificato, utilizzando ricambi originali. Qualsiasi tipo di difetti devono essere rimossi da un punto di assistenza tecnica autorizzato dal produttore. PARAMETRI TECNICI DATI NOMINALI Smerigliatrice angolare 59G220 Parametro Valore Tensione di alimentazione 230 V AC Frequenza di alimentazione 50 Hz Potenza nominale 1200 W Intervallo di regolazione della velocità di rotazione 3000 - 11000 min

Diametro max disco 125 mm Diametro interno del disco 22,2 mm Filetto dell'alberino M14 Classe d’isolamento II Peso 3,8 kg Anno di produzione 2019

DATI RIGUARDANTI RUMORE E VIBRAZIONI

Informazioni su rumore e vibrazioni I livelli di rumore emesso, come il livello di pressione acustica emesso Lp

ed il livello di potenza acustica Lw

e l’incertezza di misura K, sono indicati di seguito nelle istruzioni, conformemente alla norma EN 60745. Il valore delle vibrazioni (il valore dell’accelerazione ponderata)

e l’incertezza di misura K sono riportati di seguito, conformemente alla norma EN 60745. Il livello di vibrazione riportato nel presente manuale è stato misurato conformemente alla procedura di misurazione definita nella norma EN 60745, e può essere utilizzato per confrontare gli elettroutensili. Inoltre può essere utilizzato per la valutazione preliminare dell’esposizione alle vibrazioni. Il livello di vibrazioni indicato è indicativo per i restanti utilizzi dell’elettroutensile. Se l’elettroutensile viene utilizzato per altri impieghi o con altri utensili di lavoro, e se inoltre non viene sottoposto a sufficiente manutenzione, il livello di vibrazioni può essere diverso. Le cause sopra esposte possono aumentare l’esposizione alle vibrazioni durante l’intero periodo di utilizzo. Per stimare con precisione l’esposizione alle vibrazioni, tenere in considerazione i periodi in cui l’elettroutensile è spento o in cui questo è acceso ma non viene utilizzato. In questo modo l’esposizione complessiva alle vibrazioni potrebbe essere nettamente inferiore. Introdurre ulteriori misure di sicurezza per proteggere l’utente contro gli effetti delle vibrazioni, come ad es.: manutenzione dell’elettroutensile e degli utensili di lavoro, protezione della temperatura adeguata delle mani, adeguata organizzazione del lavoro. Livello di pressione acustica: Lp

= 97,1 dB(A) K= 3 dB(A) Livello di potenza acustica: Lw

= 108,1 dB(A) K= 3 dB(A) Accelerazione ponderata in frequenza delle vibrazioni:

PROTEZIONE DELL'AMBIENTE Le apparecchiature elettriche ed elettroniche non devono essere smaltite con i riuti domestici, ma consegnate a centri autorizzati per il loro smaltimento. Informazioni su come smaltire il prodotto possono essere reperite presso il rivenditore dell’utensile o le autorità locali. I riuti di apparecchiature elettriche ed elettroniche contengono sostanze inquinanti. Le apparecchiature non riciclate costituiscono un rischio potenziale per l’ambiente e per la salute umana.

• Ci si riserva il diritto di effettuare modifiche. La „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa con sede a Varsavia, ul. Pograniczna 2/4 (detta di seguito: „ Grupa Topex”) informa che tutti i diritti d’autore sul contenuto del presente manuale (detto di seguito: „Manuale”), che riguardano, tra l’altro, il testo, le fotografie, gli schemi e i disegni contenuti e anche la sua composizione, appartengono esclusivamente alla Grupa Topex sono protetti giuridicamente secondo la legge del 4 febbraio 1994, sul diritto d’autore e diritti connessi (Gazz. Uff. polacca del 2006 n. 90 posizione 631 con successive modifiche). La copia, l’elaborazione, la pubblicazione, la modifica a scopo commerciale, sia dell’intero Manuale che di singoli suoi elementi, senza il consenso scritto della Grupa Topex, sono severamente vietate e comportano responsabilità civile e penale.111
