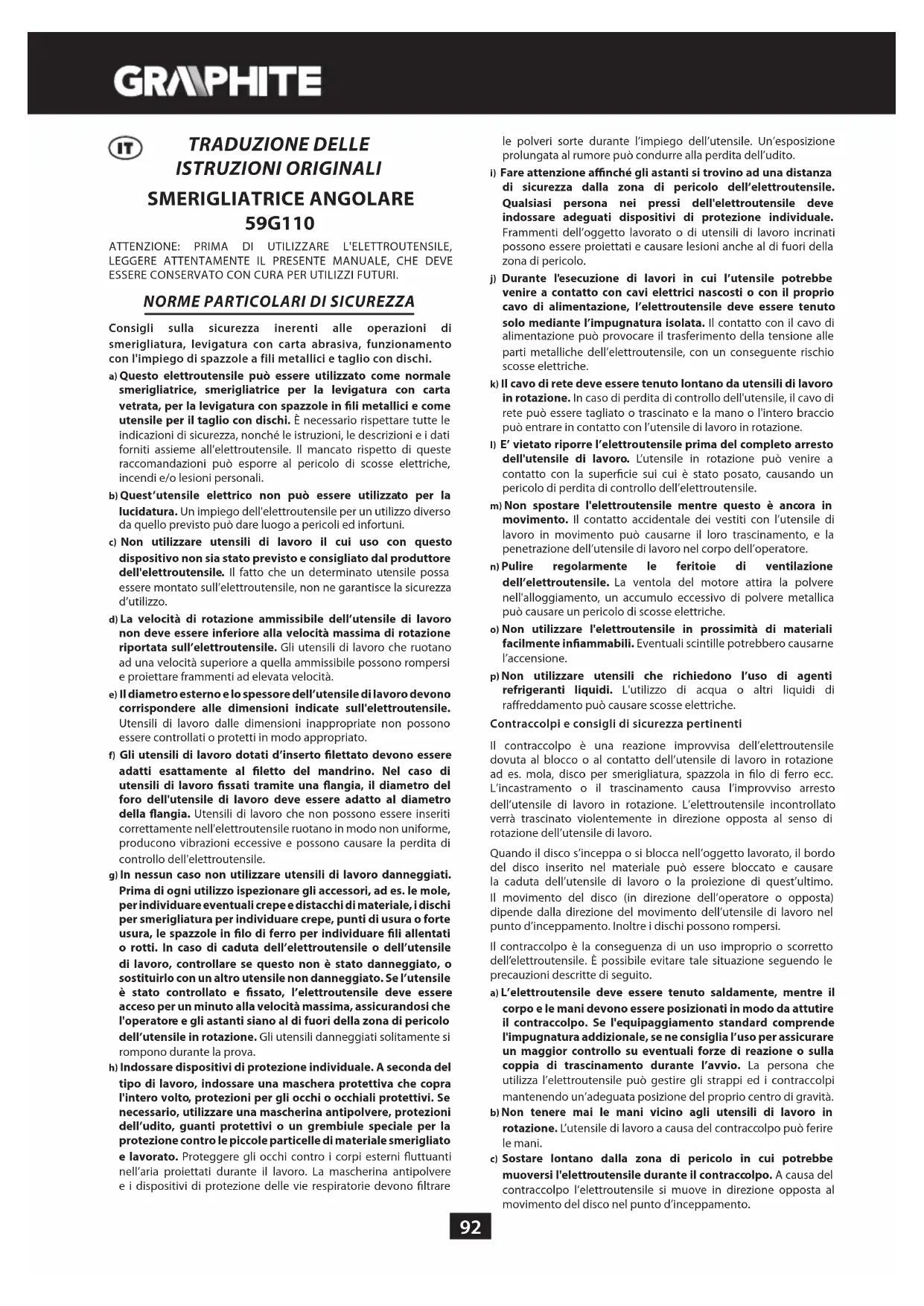

Consigli sulla sicurezza inerenti alle operazioni di smerigliatura, levigatura con carta abrasiva, funzionamento con l'impiego di spazzole a fili metallici e taglio con dischi. a) Questo elettroutensile può essere utilizzato come normale smerigliatrice, smerigliatrice per la levigatura con carta vetrata, per la levigatura con spazzole in li metallici e come utensile per il taglio con dischi. È necessario rispettare tutte le indicazioni di sicurezza, nonché le istruzioni, le descrizioni e i dati forniti assieme all’elettroutensile. Il mancato rispetto di queste raccomandazioni può esporre al pericolo di scosse elettriche, incendi e/o lesioni personali. b) Quest’utensile elettrico non può essere utilizzato per la lucidatura. Un impiego dell'elettroutensile per un utilizzo diverso da quello previsto può dare luogo a pericoli ed infortuni. c) Non utilizzare utensili di lavoro il cui uso con questo dispositivo non sia stato previsto e consigliato dal produttore dell'elettroutensile. Il fatto che un determinato utensile possa essere montato sull’elettroutensile, non ne garantisce la sicurezza d’utilizzo. d) La velocità di rotazione ammissibile dell’utensile di lavoro non deve essere inferiore alla velocità massima di rotazione riportata sull’elettroutensile. Gli utensili di lavoro che ruotano ad una velocità superiore a quella ammissibile possono rompersi e proiettare frammenti ad elevata velocità. e) Il diametro esterno e lo spessore dell’utensile di lavoro devono corrispondere alle dimensioni indicate sull'elettroutensile. Utensili di lavoro dalle dimensioni inappropriate non possono essere controllati o protetti in modo appropriato. f) Gli utensili di lavoro dotati d’inserto lettato devono essere adatti esattamente al letto del mandrino. Nel caso di utensili di lavoro ssati tramite una angia, il diametro del foro dell'utensile di lavoro deve essere adatto al diametro della angia. Utensili di lavoro che non possono essere inseriti correttamente nell'elettroutensile ruotano in modo non uniforme, producono vibrazioni eccessive e possono causare la perdita di controllo dell'elettroutensile. g) In nessun caso non utilizzare utensili di lavoro danneggiati. Prima di ogni utilizzo ispezionare gli accessori, ad es. le mole, per individuare eventuali crepe e distacchi di materiale, i dischi per smerigliatura per individuare crepe, punti di usura o forte usura, le spazzole in lo di ferro per individuare li allentati o rotti. In caso di caduta dell’elettroutensile o dell’utensile di lavoro, controllare se questo non è stato danneggiato, o sostituirlo con un altro utensile non danneggiato. Se l’utensile è stato controllato e ssato, l’elettroutensile deve essere acceso per un minuto alla velocità massima, assicurandosi che l'operatore e gli astanti siano al di fuori della zona di pericolo dell’utensile in rotazione. Gli utensili danneggiati solitamente si rompono durante la prova. h) Indossare dispositivi di protezione individuale. A seconda del tipo di lavoro, indossare una maschera protettiva che copra l'intero volto, protezioni per gli occhi o occhiali protettivi. Se necessario, utilizzare una mascherina antipolvere, protezioni dell’udito, guanti protettivi o un grembiule speciale per la protezione contro le piccole particelle di materiale smerigliato e lavorato. Proteggere gli occhi contro i corpi esterni uttuanti nell’aria proiettati durante il lavoro. La mascherina antipolvere e i dispositivi di protezione delle vie respiratorie devono ltrare le polveri sorte durante l’impiego dell’utensile. Un’esposizione prolungata al rumore può condurre alla perdita dell’udito.

i) Fare attenzione anché gli astanti si trovino ad una distanza

di sicurezza dalla zona di pericolo dell’elettroutensile. Qualsiasi persona nei pressi dell'elettroutensile deve indossare adeguati dispositivi di protezione individuale. Frammenti dell’oggetto lavorato o di utensili di lavoro incrinati possono essere proiettati e causare lesioni anche al di fuori della zona di pericolo. j) Durante l'esecuzione di lavori in cui l’utensile potrebbe venire a contatto con cavi elettrici nascosti o con il proprio cavo di alimentazione, l’elettroutensile deve essere tenuto solo mediante l’impugnatura isolata. Il contatto con il cavo di alimentazione può provocare il trasferimento della tensione alle parti metalliche dell’elettroutensile, con un conseguente rischio scosse elettriche. k) Il cavo di rete deve essere tenuto lontano da utensili di lavoro in rotazione. In caso di perdita di controllo dell'utensile, il cavo di rete può essere tagliato o trascinato e la mano o l'intero braccio può entrare in contatto con l’utensile di lavoro in rotazione. l) E’ vietato riporre l’elettroutensile prima del completo arresto dell'utensile di lavoro. L’utensile in rotazione può venire a contatto con la supercie sui cui è stato posato, causando un pericolo di perdita di controllo dell’elettroutensile. m) Non spostare l'elettroutensile mentre questo è ancora in movimento. Il contatto accidentale dei vestiti con l’utensile di lavoro in movimento può causarne il loro trascinamento, e la penetrazione dell’utensile di lavoro nel corpo dell’operatore. n) Pulire regolarmente le feritoie di ventilazione dell’elettroutensile. La ventola del motore attira la polvere nell'alloggiamento, un accumulo eccessivo di polvere metallica può causare un pericolo di scosse elettriche. o) Non utilizzare l'elettroutensile in prossimità di materiali facilmente inammabili. Eventuali scintille potrebbero causarne l’accensione. p) Non utilizzare utensili che richiedono l’uso di agenti refrigeranti liquidi. L'utilizzo di acqua o altri liquidi di rareddamento può causare scosse elettriche. Contraccolpi e consigli di sicurezza pertinenti Il contraccolpo è una reazione improvvisa dell’elettroutensile dovuta al blocco o al contatto dell’utensile di lavoro in rotazione ad es. mola, disco per smerigliatura, spazzola in lo di ferro ecc. L’incastramento o il trascinamento causa l’improvviso arresto dell’utensile di lavoro in rotazione. L’elettroutensile incontrollato verrà trascinato violentemente in direzione opposta al senso di rotazione dell’utensile di lavoro. Quando il disco s’inceppa o si blocca nell’oggetto lavorato, il bordo del disco inserito nel materiale può essere bloccato e causare la caduta dell’utensile di lavoro o la proiezione di quest’ultimo. Il movimento del disco (in direzione dell’operatore o opposta) dipende dalla direzione del movimento dell’utensile di lavoro nel punto d’inceppamento. Inoltre i dischi possono rompersi. Il contraccolpo è la conseguenza di un uso improprio o scorretto dell’elettroutensile. È possibile evitare tale situazione seguendo le precauzioni descritte di seguito. a) L’elettroutensile deve essere tenuto saldamente, mentre il corpo e le mani devono essere posizionati in modo da attutire il contraccolpo. Se l'equipaggiamento standard comprende l'impugnatura addizionale, se ne consiglia l’uso per assicurare un maggior controllo su eventuali forze di reazione o sulla coppia di trascinamento durante l’avvio. La persona che utilizza l’elettroutensile può gestire gli strappi ed i contraccolpi mantenendo un’adeguata posizione del proprio centro di gravità. b) Non tenere mai le mani vicino agli utensili di lavoro in rotazione. L’utensile di lavoro a causa del contraccolpo può ferire le mani. c) Sostare lontano dalla zona di pericolo in cui potrebbe muoversi l'elettroutensile durante il contraccolpo. A causa del contraccolpo l’elettroutensile si muove in direzione opposta al movimento del disco nel punto d’inceppamento.93 d) Prestare particolare attenzione durante la lavorazione di angoli, bordi acuminati, ecc. Prevenire il contraccolpo di utensili di lavoro oppure il loro bloccaggio. L’utensile di lavoro è più esposto al rischio d’inceppamento durante la lavorazione di angoli, bordi taglienti o durante il contraccolpo. Questo può causare la perdita di controllo o contraccolpi. e) Non utilizzare dischi per legno o dischi dentati. Gli utensili di lavoro di questo tipo spesso sono causa di contraccolpi o della perdita di controllo imprevista dell'elettroutensile. Istruzioni di sicurezza specifiche per la smerigliatura ed il taglio con dischi a) Utilizzare solo dischi abrasivi destinati ad un determinato elettroutensile e protezioni destinate ad un determinato tipo di disco. I dischi non previsti tra gli utensili raccomandati per un determinato elettroutensile non possono essere protetti sucientemente e non sono sucientemente sicuri. b) Dischi abrasivi deformati devono essere ssati in modo tale che nessun loro parte sporga oltre il bordo del carter protettivo. Un disco per smerigliatura non ssato in modo corretto, che sporge oltre il bordo del carter protettivo non può essere protetto in modo suciente. c) Il carter deve essere ssato accuratamente all'elettroutensile in modo da garantire il maggior grado di protezione e deve essere posizionato in modo che la parte scoperta del disco, rivolta verso l’operatore, sia quanto più ridotta. Il carter protegge l'operatore contro schegge, il contatto accidentale con il disco abrasivo, nonché scintille, che potrebbero causare l’inammazione dei vestiti. d) I dischi abrasivi possono essere utilizzati solo conformemente alla loro destinazione d'uso. Ad esempio non è consentito eettuare operazioni di smerigliatura con la supercie laterale di dischi da taglio. I dischi abrasivi sono progettati per la rimozione del materiale con il bordo del disco. L’azione di forze laterali sui dischi può causarne la rottura. e) Con il disco abrasivo scelto utilizzare sempre ange di ssaggio intatte, dalle dimensioni e dalla forma appropriata. Flange di ssaggio dalle dimensioni appropriate sostengono il disco, riducendo così il pericolo di rotture. Le ange per dischi da taglio possono dierire dalle ange per altri dischi abrasivi. f) Non utilizzare dischi abrasivi usurati, utilizzati con altri elettroutensili più grandi. Dischi abrasivi per elettroutensili di maggiori dimensioni non sono progettati per un impiego con un numero di giri più elevato, caratteristica questa degli elettroutensili più piccoli, e pertanto possono rompersi. Ulteriori istruzioni specifiche sulla sicurezza per il taglio con dischi. a) Evitare che il disco da taglio si blocchi o un carico eccessivo di quest'ultimo. Non eettuare tagli eccessivamente profondi. Un carico eccessivo esercitato sul disco da taglio aumenta il carico e la sua tendenza ad incastrarsi o bloccarsi, pertanto la possibilità di contraccolpi o rotture del disco. b) Evitare l'area presente davanti e dietro il disco da taglio in rotazione. Lo spostamento verso se stessi del disco nell'oggetto lavorato, in caso di contraccolpo dell'elettroutensile può causare un sobbalzo di quest'ultimo assieme al disco in movimento verso l'operatore. c) In caso di blocco del disco o di pause nell'utilizzo, spegnere l'elettroutensile ed attendere che il disco si fermi completamente. Non tentare di estrarre dal solco di taglio mole ancora in movimento, tale operazione può causare dei contraccolpi. È necessario individuare e rimuovere la causa dell'inceppamento. d) Non accendere nuovamente l'elettroutensile nché questo è conccato nel materiale. Prima di continuare il taglio, il disco deve raggiungere la piena velocità di rotazione. In caso contrario il disco potrebbe incepparsi, fuoriuscire dall'oggetto lavorato o causare contraccolpi. e) Lastre o oggetti di grandi dimensioni devono essere prima supportati per ridurre il rischio di contraccolpi causati dall’inceppamento della mola al loro interno. Oggetti di grandi dimensioni possono piegarsi sotto il proprio peso. L'oggetto lavorato deve essere supportato da entrambi i lati, sia vicino alla linea di taglio che al bordo dell'oggetto. f) Particolare attenzione deve essere prestata durante il taglio di aperture in pareti o l'utilizzo in altre zone poco visibili. Il disco penetrando nel materiale può causare il contraccolpo dell'utensile dopo la collisione con linee del gas, tubi dell'acqua, li elettrici o altri oggetti. Istruzioni di sicurezza specifiche per la smerigliatura con carta abrasiva a) Non impiegare fogli di carta abrasiva eccessivamente grandi. Durante la scelta della dimensione della carta abrasiva, seguire le raccomandazioni del produttore. La carta abrasiva che sporge oltre il disco per la smerigliatura può causare danni e provocare il blocco, la lacerazione della carta o un contraccolpo. Istruzioni di sicurezza specifiche per la lucidatura a) Non consentire la libera rotazione di parti lente di tessuto del disco per la lucidatura o dei cordini di ssaggio dello stesso. Bloccare o tagliare i cordini di ssaggio lenti. Cordini di ssaggio lenti o in rotazione possono attorcigliarsi alle dita o agganciarsi al particolare lavorato. Istruzioni di sicurezza specifiche per l'impiego di spazzole in filo di ferro a) Tenere a mente che anche durante il normale uso può avere luogo la perdita di frammenti di li metallici. Non sovraccaricare i li esercitando un'eccessiva pressione su questi ultimi. I frammenti di lo di ferro proiettati in aria possono facilmente penetrare attraverso indumenti sottili e/o nella pelle. b) Qualora sia consigliato l'impiego di una copertura, evitare il contatto della spazzola con il carter protettivo. Il diametro delle spazzole per dischi e tazze può aumentare a causa della pressione esercitata e della forza centrifuga. Consigli di sicurezza supplementari a) Negli elettroutensili predisposti per il ssaggio di dischi con foro lettato, controllare che la lunghezza della lettatura del disco sia adatta alla lunghezza della lettatura dell'alberino. b) Fissare il particolare lavorato. Fissare l’oggetto lavorato in un dispositivo di ssaggio o in una morsa è più sicuro che tenerlo in mano. c) Non toccare gli utensili abrasivi prima che questi si siano rareddati. d) In caso di utilizzo di una angia autoserrante, assicurarsi che la angia interna inserita nel mandrino sia dotata di anello o-ring di gomma e che quest’ultimo non sia danneggiato. Inoltre fare attenzione anché le superci della angia esterna e della angia interna siano pulite. e) Utilizzare ange autoserranti solo con dischi da taglio ed abrasivi. Utilizzare solo ange integre ed in buono stato tecnico. f) In caso di temporanea interruzione della tensione di rete o dopo lo scollegamento della spina dalla presa di rete con l'interruttore in posizione "ON", prima di riavviare il dispositivo, sbloccare l'interruttore e impostarlo in posizione OFF. ATTENZIONE! Il dispositivo non deve essere utilizzato per condurre lavori all'aperto. Nonostante la progettazione sicura dell'elettroutensile, l'utilizzo di sistemi di protezione e di misure di protezione supplementari, sussiste sempre il rischio residuo di lesioni durante il lavoro.94 Legenda dei pittogrammi utilizzati.

1. Attenzione, osservare le precauzioni speciali

2. Leggere il manuale d’istruzioni, osservare le avvertenze e le

istruzioni di sicurezza ivi contenute!

3. Utilizzare dispositivi di protezione individuale (occhiali di

sicurezza, protezione dell’udito)

4. Indossare guanti protettivi

5. Scollegare il cavo di alimentazione prima di eseguire operazioni

di servizio o riparazioni.

6. Tenere lontano dalla portata dei bambini

7. Proteggere contro la pioggia

8. Seconda classe di isolamento

CARATTERISTICHE ED APPLICAZIONI

La smerigliatrice angolare è un elettroutensile manuale con classe di isolamento II. L’utensile è azionato da un motore a spazzole monofase, la cui velocità è ridotta per mezzo di un riduttore a ingranaggi conici. La smerigliatrice può essere utilizzata sia per la smerigliatura, che il taglio. Questo tipo di elettroutensili sono largamente utilizzati per rimuovere ogni tipo di bava dalla supercie di elementi di metallo, per la lavorazione superciale di saldature, per il taglio di tubi di ridotto spessore e di piccoli elementi metallici, ecc. Utilizzando accessori appropriati, la smerigliatrice angolare può essere impiegata non solo per il taglio e la smerigliatura, ma anche per la rimozione ad es. di ruggine, vernice, ecc. Il campo d’impiego prevede lavori di riparazione e di costruzione non solo legati ai metalli. La smerigliatrice angolare può essere utilizzata anche per il taglio e la smerigliatura di materiali edili ad es. mattoni, autobloccanti, piastrelle di ceramica, ecc. Il dispositivo è destinato esclusivamente per l’utilizzo a secco, non è destinato alla lucidatura. Non è consentito utilizzare l’elettroutensile in modo non conforme alla sua destinazione d’uso. Uso non conforme alla destinazione d’uso.

• Non lavorare materiali contenenti amianto. L’amianto è cancerogeno.

• Non lavorare materiali le cui polveri sono inammabili o esplosive. Durante il lavoro con l’elettroutensile vengono prodotte scintille che potrebbero causare l’accensione dei vapori generati.

• Per i lavori di smerigliatura non è consentito utilizzare dischi da taglio. I dischi da taglio sfruttano la supercie frontale, e la smerigliatura con la supercie laterale di tale disco può causarne il danneggiamento, esponendo l’operatore al pericolo di lesioni personali.

DESCRIZIONE DELLE PAGINE GRAFICHE

La seguente numerazione si riferisce agli elementi dell’utensile mostrati nelle pagine grache di questo manuale d’istruzioni.

4. Protezione del disco

10. Leva (carter protettivo del disco)

• Possono avere luogo dierenze tra il disegno ed il prodotto.

DESCRIZIONE DEI SIMBOLI GRAFICI UTILIZZATI

NOTA AVVERTENZA MONTAGGIO/REGOLAZIONE INFORMAZIONE

EQUIPAGGIAMENTO ED ACCESSORIA

1. Carter protettivo del disco - 1 pz.

2. Chiave speciale - 1 pz.

L’impugnatura supplementare (3) viene installata in uno dei fori sulla testa della smerigliatrice. Si raccomanda l’uso della smerigliatrice con l’impugnatura supplementare. Se la smerigliatrice viene tenuta con entrambe le mani (usando anche l’impugnatura supplementare) viene sensibilmente ridotto il rischio di contatto con la mano del disco o della spazzola in rotazione, di conseguenza l’esposizione a ferite durante un possibile contraccolpo. MONTAGGIO E REGOLAZIONE DEL CARTER PROTETTIVO DEL DISCO Il carte protettivo del disco protegge l’operatore contro schegge, il contatto accidentale con l’utensile di lavoro o scintille. Deve essere sempre montato facendo attenzione anché la sua parte di copertura sia rivolta verso l’operatore. Il sistema di ssaggio del carter del disco permette di collocare senza strumenti il carter protettivo nella posizione scelta.

• Allentare e sollevare la leva (10) sul carter del disco (4).

• Ruotare il carter del disco (4) nella posizione desiderata.

• Bloccare abbassando la leva (10). Lo smontaggio e la regolazione del carter del disco avvengono in ordine inverso rispetto al suo montaggio.

SOSTITUZIONE DELL’UTENSILE DI LAVORO

Durante le operazioni di sostituzione degli utensili di lavoro, è necessario indossare dei guanti da lavoro. Il pulsante di blocco dell’alberino (1) serve unicamente per il blocco dell’alberino della smerigliatrice durante le operazioni di ssaggio o di smontaggio dell’utensile di lavoro. Non deve essere usato come pulsante di frenata, mentre il disco è in rotazione. In caso contrario ciò potrebbe condurre a danni alla smerigliatrice o lesioni all’utente.

Nel caso di dischi per fresatura o da taglio con spessore minore di 3 mm, il dado della angia esterna (5) va avvitato con la supercie piatta rivolta verso il disco (dis. B).

• Premere il pulsante di blocco dell’alberino (1).

• Inserire la chiave speciale (in dotazione) nelle due aperture della angia esterna (5) (dis. A).

• Ruotare la chiave - allentare e rimuovere la angia esterna (5).

• Inserire il disco in modo che questa aderisca alla supercie della angia interna (6).

• Avvitare la angia esterna (5) e stringere leggermente con la chiave speciale. Lo smontaggio avviene in ordine inverso a quello di montaggio. Durante l’installazione il disco deve essere premuto contro la supercie della angia interna (6) e centrato sul bordo di quest’ultima.95 MONTAGGIO DI UTENSILI DI LAVORO CON APERTURA FILETTATA

• Premere il pulsante di blocco dell’alberino (1).

• Rimuovere l’utensile di lavoro precedentemente montato – se tale era montato.

• Prima del montaggio rimuovere entrambe le ange - angia interna (6) e angia esterna (5).

• Avvitare sul mandrino la parte lettata dell’utensile di lavoro e serrare leggermente. Lo smontaggio dell’utensile di lavoro con foro lettato avviene in ordine inverso a quello di montaggio.

È consentito l’uso della smerigliatrice angolare in un supporto per smerigliatrici angolari dedicato, a condizione della corretta installazione in conformità con le istruzioni d’installazione del produttore del supporto. FUNZIONAMENTO / REGOLAZIONE Prima di utilizzare la smerigliatrice controllare le condizioni del disco. Non utilizzare dischi che presentino intaccature, crepe, o siano danneggiati in altro modo. Dischi e spazzole consumati devono essere immediatamente sostituiti con un utensile nuovo. Una volta terminato il lavoro spegnere sempre la smerigliatrice e attendere che l’utensile di lavoro si fermi completamente. Solo allora è possibile riporre la smerigliatrice. Dopo lo spegnimento della smerigliatrice non è consentito frenare il disco in rotazione, premendolo sul materiale lavorato.

• Non sovraccaricare la smerigliatrice. Il peso dell’elettroutensile genera una pressione suciente, tale da consentire una lavorazione ecace. Il sovraccarico e l’eccessiva pressione possono causare la rottura dell’utensile di lavoro.

• In caso di caduta della smerigliatrice durante il funzionamento, controllare ed eventualmente sostituire l’utensile di lavoro qualora vengano riscontrati danneggiamenti o deformazioni.

• Non colpire il materiale lavorato con l’utensile di lavoro.

• Prestare attenzione a non urtare con il disco il materiale, specialmente durante la lavorazione di bordi, spigoli vivi ecc. (ciò può causare la perdita di controllo dell’elettroutensile ed il contraccolpo di quest’ultimo).

• È assolutamente vietato utilizzare dischi destinati al taglio del legno destinati a seghe a disco. L’utilizzo di tali dischi causa spesso contraccolpi dell’elettroutensile, cui può seguire la perdita del controllo e lesioni corporali dell’operatore. ACCENSIONE / SPEGNIMENTO Durante l’avviamento ed il lavoro, la smerigliatrice deve essere tenuta con entrambe le mani.

• Spingere la parte posteriore dell’interruttore (2).

• Far scorrere l’interruttore (2) in avanti (in direzione della testa) (dis. C).

• Per il funzionamento continuo premere la parte anteriore del pulsante dell’interruttore.

• L’interruttore verrà automaticamente bloccato in posizione di funzionamento continuo.

• Per spegnere l’apparecchio premere la parte posteriore del pulsante dell’interruttore (2). Dopo l’avviamento della smerigliatrice attendere che il disco raggiunga la massima velocità, solo allora è possibile iniziare il lavoro. Durante il lavoro non usare l’interruttore, accendendo o spegnendo la smerigliatrice. L’interruttore della smerigliatrice può essere azionato solo quando l’elettroutensile viene allontanato dal materiale in lavorazione. Il dispositivo è provvisto di un interruttore di protezione da sottotensione, che in caso di cadute momentanee di tensione o collegamento del dispositivo alla presa di rete con l’interruttore in posizione “ON” impedirà l’accensione di quest’ultimo. In questo caso è necessario riportare l’interruttore in posizione “OFF” ed accendere nuovamente il dispositivo. TAGLIO

• Le operazioni di taglio con la smerigliatrice angolare possono essere eseguite solo in linea retta.

• Non tagliare il materiale tenendolo in mano.

• Oggetti di grandi dimensioni devono ssati ed occorre prestare attenzione anché i supporti siano collocati vicino alla linea di taglio ed all’estremità del materiale. Il materiale posizionato in modo stabile non tenderà a muoversi durante il taglio.

• Gli elementi di piccole dimensioni devono essere ssati ad es. in una morsa, utilizzando dei morsetti, ecc. Il materiale deve essere ssato in modo che il punto di taglio sia vicino all’elemento di ssaggio. Ciò assicurerà una maggiore precisione del taglio.

• Non è consentito provocare vibrazioni o far sobbalzare il disco, ciò può causare un peggioramento della qualità del taglio e la rottura del disco.

• Durante il taglio non esercitare una pressione laterale sulla lama.

• A seconda del tipo di materiale tagliato, utilizzare un disco appropriato.

• Per il taglio del materiale è consigliabile che la direzione di avanzamento corrisponda al senso di rotazione del disco. La profondità del taglio dipende dal diametro del disco (dis. G).

• Utilizzare soli dischi con diametro nominale non superiore a quello raccomandato per un determinato modello di smerigliatrice.

• Per tagli profondi (ad es. proli, blocchi da costruzione, mattoni, ecc.) non consentire il contatto della angia di ssaggio con il materiale lavorato. I dischi durante l’impiego raggiungono temperature molto elevate, prima del loro rareddamento non devono essere toccati con parti del corpo scoperte. SMERIGLIATURA Durante le operazioni di smerigliatura è possibile utilizzare ad es. dischi per smerigliatura, mole a tazza, spazzole lamellari, dischi in bre abrasive, spazzole in lo di ferro, dischi essibili per carta vetrata, ecc. Qualsiasi tipo di disco e di materiale lavorato richiede una tecnica di lavoro appropriata e l’uso di adeguati dispositivi di protezione individuale. Per la smerigliatura non è consentito utilizzare dischi destinati al taglio. I dischi abrasivi sono progettati per la rimozione del materiale con il bordo del disco.

• Non è consentito eettuare operazioni di smerigliatura con la supercie laterale del disco. L’angolo ottimale per questo tipo di lavoro è di 30

• I lavori di smerigliatura possono essere eettuati solo utilizzando dischi abrasivi appropriati per un determinato tipo di materiale. Per le operazioni che prevedono l’uso di spazzole lamellari, dischi in bre abrasive e dischi essibili per carta vetrata, è necessario rispettare un angolo appropriato di lavoro (dis. I).

• Non è consentito eettuare operazioni di smerigliatura con tutta l’intera del disco.

• Questo tipo di dischi vengono utilizzati per la smerigliatura di superci piane. Le spazzola in lo di ferro sono destinate principalmente per la pulizia di proli e punti dicilmente raggiungibili. Tramite questi utensili è possibile eliminare dalla supercie del materiale ad es. ruggine, vernice, ecc. (dis. K). Utilizzare solo utensili di lavoro la cui velocità ammissibile è superiore o uguale alla velocità massima senza carico della smerigliatrice angolare.96

SERVIZIO E MANUTENZIONE

Prima di procedere con qualsiasi operazione di installazione, regolazione, riparazione o servizio, è necessario scollegare il cavo di alimentazione dalla presa di rete.

MANUTENZIONE E IMMAGAZZINAMENTO

• Si consiglia di pulire l’elettroutensile immediatamente dopo ogni utilizzo.

• Per la pulizia è vietato utilizzare acqua o altri liquidi.

• L’elettroutensile deve essere pulito con un panno asciutto o mediante aria compressa a bassa pressione.

• Non utilizzare nessun detergente o solvente, in quanto questi possono danneggiare le parti in plastica.

• Pulire regolarmente le feritoie di ventilazione del corpo motore, per evitare il surriscaldamento dell’elettroutensile.

• In caso di danneggiamento del cavo di alimentazione eettuarne la sostituzione con un cavo con gli stessi parametri. La sostituzione deve essere adata ad uno specialista qualicato, oppure adare l’elettroutensile ad un’ocina autorizzata.

• In caso di eccessive scintille nel commutatore, controllare le condizioni delle spazzole in grate del motore, adare tale operazione a personale qualicato.

• L’elettroutensile deve essere conservato in un luogo asciutto, fuori dalla portata dei bambini.

SOSTITUZIONE DELLE SPAZZOLE IN GRAFITE

Spazzole in grate del motore consumate (con spessore inferiore a 5 mm), bruciate o incrinate devono essere immediatamente sostituite. Entrambe le spazzole in grate devono essere sostituite contemporaneamente. La sostituzione delle spazzole in grate deve essere eseguita esclusivamente da personale qualicato, utilizzando ricambi originali. Qualsiasi tipo di difetti devono essere rimossi da un punto di assistenza tecnica autorizzato dal produttore. PARAMETRI TECNICI DATI NOMINALI Smerigliatrice angolare Parametro Valore Tensione di alimentazione 230 V AC Frequenza di alimentazione 50 Hz Potenza nominale 1100 W Velocità di rotazione nominale 11 000 min

Diametro max disco 125 mm Diametro interno del disco 22,2 mm Filetto dell'alberino M14 Classe d’isolamento II Peso 2,4 kg Anno di produzione 2019

DATI RIGUARDANTI RUMORE E VIBRAZIONI

Informazioni su rumore e vibrazioni I livelli di rumore emesso, come il livello di pressione acustica emesso Lp

ed il livello di potenza acustica Lw

e l’incertezza di misura K, sono indicati di seguito nelle istruzioni, conformemente alla norma EN 60745. Il valore delle vibrazioni (il valore dell’accelerazione ponderata) a

l’incertezza di misura K sono riportati di seguito, conformemente alla norma EN 60745. Il livello di vibrazione riportato nel presente manuale è stato misurato conformemente alla procedura di misurazione denita nella norma EN 60745, e può essere utilizzato per confrontare gli elettroutensili. Inoltre può essere utilizzato per la valutazione preliminare dell’esposizione alle vibrazioni. Il livello di vibrazioni indicato è indicativo per i restanti utilizzi dell’elettroutensile. Se l’elettroutensile viene utilizzato per altri impieghi o con altri utensili di lavoro, e se inoltre non viene sottoposto a suciente manutenzione, il livello di vibrazioni può essere diverso. Le cause sopra esposte possono aumentare l’esposizione alle vibrazioni durante l’intero periodo di utilizzo. Per stimare con precisione l’esposizione alle vibrazioni, tenere in considerazione i periodi in cui l’elettroutensile è spento o in cui questo è acceso ma non viene utilizzato. In questo modo l’esposizione complessiva alle vibrazioni potrebbe essere nettamente inferiore. Introdurre ulteriori misure di sicurezza per proteggere l’utente contro gli eetti delle vibrazioni, come ad es.: manutenzione dell’elettroutensile e degli utensili di lavoro, protezione della temperatura adeguata delle mani, adeguata organizzazione del lavoro. Livello di pressione acustica: Lp

= 86,8 dB(A) K= 3 dB(A) Livello di potenza acustica: Lw

= 97,8 dB(A) K= 3 dB(A) Accelerazione ponderata in frequenza delle vibrazioni:

PROTEZIONE DELL’AMBIENTE

Le apparecchiature elettriche ed elettroniche non devono essere smaltite con i riuti domestici, ma consegnate a centri autorizzati per il loro smaltimento. Informazioni circa lo smaltimento sono fornite dal venditore dell’apparecchiatura o dalle autorità locali. Le apparecchiature elettriche ed elettroniche usate contengono sostanze nocive per l’ambiente. Le apparecchiature non riciclate costituiscono un rischio potenziale per l’ambiente e per la salute umana.

• Ci si riserva il diritto di eettuare modiche. La „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa con sede a Varsavia, ul. Pograniczna 2/4 (detta di seguito: „ Grupa Topex”) informa che tutti i diritti d’autore sul contenuto del presente manuale (detto di seguito: „Manuale”), che riguardano, tra l’altro, il testo, le fotograe, gli schemi e i disegni contenuti e anche la sua composizione, appartengono esclusivamente alla Grupa Topex sono protetti giuridicamente secondo la legge del 4 febbraio 1994, sul diritto d’autore e diritti connessi (Gazz. U. polacca del 2006 n. 90 posizione 631 con successive modiche). La copia, l’elaborazione, la pubblicazione, la modica a scopo commerciale, sia dell’intero Manuale che di singoli suoi elementi, senza il consenso scritto della Grupa Topex, sono severamente vietate e comportano responsabilità civile e penale.97
