Tip produs	Polizor unghiular
Marcă	Graphite
Model	59G110
Putere nominală	1100 W
Tensiune de alimentare	230 V CA
Frecvență	50 Hz
Viteză la gol	11000 min⁻¹
Diametrul maxim al discului	125 mm
Alezajul discului	22,2 mm
Filetul axului	M14
Greutate	2,4 kg
Clasă de protecție	II (izolare dublă)
An fabricație	2019
Nivel de presiune sonoră	86,8 dB(A) (K=3 dB(A))
Nivel de putere sonoră	97,8 dB(A) (K=3 dB(A))
Valoare accelerație vibrații	5,729 m/s² (K=1,5 m/s²)
Funcții principale	Rectificare, tăiere, șlefuire cu hârtie abrazivă, periere metalică
Întreținere și curățare	Curățați după fiecare utilizare cu o cârpă uscată sau aer comprimat la presiune joasă. Nu utilizați apă sau solvenți. Curățați regulat fantele de ventilație.
Siguranță	Purtați echipament de protecție (ochelari, mască antipraf, protecție auditivă, mănuși). Utilizați capacul de protecție și mânerul suplimentar. Deconectați înainte de întreținere.
Piese de schimb și reparabilitate	Perii de cărbune înlocuibili (încredințați unui profesionist). Piese originale recomandate. Service post-vânzare autorizat pentru reparații.
Informații generale	Utilizare numai în interior. Nu prelucrați azbest sau materiale inflamabile/explozive. Funcționează numai uscat.

Întrebări frecvente - 59G110 Graphite

Cum schimb discul pe polizorul unghiular Graphite 59G110 ?

Pentru a schimba discul, deconectați mai întâi aparatul. Apăsați butonul de blocare a axului (1) pentru a bloca axul. Folosiți cheia specială furnizată pentru a slăbi și scoate flanșa exterioară (5). Scoateți discul vechi, plasați discul nou pe flanșa interioară (6), apoi înșurubați flanșa exterioară și strângeți ușor cu cheia. Atenție: diametrul interior și grosimea discului trebuie să corespundă dimensiunilor sculei.

Cum blochez axul pentru a schimba un accesoriu ?

Butonul de blocare a axului (1) se află lângă capul polizorului. Apăsați-l și mențineți-l apăsat în timp ce rotiți accesoriul până când se fixează. Nu folosiți niciodată acest buton pentru a frâna discul în rotație.

Ce echipament de protecție trebuie să folosesc ?

Este imperativ să purtați o mască de protecție care acoperă întreaga față sau ochelari de protecție, o mască antipraf, protecție auditivă, mănuși de protecție și un șorț special dacă este necesar. Zgomotul prelungit poate duce la pierderea auzului, iar proiecțiile de particule pot răni ochii.

Pot folosi polizorul pentru lustruire ?

Nu, modelul 59G110 nu este proiectat pentru lustruire. Utilizarea acestuia pentru această sarcină poate crea riscuri de rănire și poate deteriora scula. Folosiți-l numai pentru rectificare, tăiere, șlefuire cu hârtie abrazivă și periere metalică.

Cum reglez capacul de protecție ?

Slăbiți și trageți pârghia (10) de pe capacul de protecție (4). Rotiți capacul în poziția dorită, apoi coborâți pârghia pentru a-l bloca. Capacul trebuie orientat astfel încât să protejeze operatorul de proiecții și scântei.

Ce fac în cazul blocării discului în timpul unei tăieri ?

Opriți imediat scula și așteptați oprirea completă a discului. Nu încercați să scoateți discul în mișcare. Identificați și eliminați cauza blocării (de exemplu, presiune excesivă sau material insuficient susținut) înainte de a reporni.

Cum întrețin perii de cărbune ?

Perii de cărbune trebuie verificați regulat. Dacă sunt uzați (mai puțin de 5 mm), arși sau crăpați, înlocuiți ambii perii simultan. Această operație trebuie încredințată unui profesionist calificat care utilizează piese originale.

Ce tip de disc să folosesc pentru tăierea metalului ?

Utilizați un disc de tăiere adaptat metalului, cu un diametru care nu depășește 125 mm și un alezaj de 22,2 mm. Viteza de rotație admisă a discului trebuie să fie mai mare sau egală cu 11000 min⁻¹. Nu utilizați niciodată lame de ferăstrău circular pentru lemn.

Polizorul poate fi folosit în exterior ?

Nu, scula este proiectată pentru utilizare numai în interior. Trebuie protejată de ploaie și umiditate. Expunerea la apă sau alte lichide poate provoca electrocutare.

Cum curăț polizorul după utilizare ?

Deconectați aparatul. Curățați-l cu o cârpă uscată sau aer comprimat la presiune joasă. Nu utilizați niciodată apă, produse de curățare sau solvenți. Fantele de ventilație trebuie curățate regulat pentru a evita supraîncălzirea motorului.

MANUAL DE UTILIZARE 59G110 Graphite

Instrucțiuni de siguranță privind șlefuirea, șlefuirea cu hârtie abrazivă, lucrul cu perii de sărmă și tăierea cu discul de rectificat.

a) Această unealtă electrică poate fi folosită ca o mașină de șlefuit obișnuită, mașină de șlefuit cu hârtie abrazivă, pentru șlefuirea cu perii de sărmă și ca dispozitiv de tăiere cu disc. Trebuie respectate toate indicațiile de siguranță, instrucțiunile, descrierile și datele furnizate împreună cu scula electrică. Nerespectarea acestor instrucțiuni poate duce la riscul de electrocutare, incendiu și / sau vătămări corporale grave.

b) Această sculă electrică nu poate fi folosită pentru lustruire. Utilizarea sculei electrice pentru orice altă lucrare decât cea prevăzută poate duce la pericole și vătămări.

c) Nu utilizați dotările care nu sunt prevăzute și recomandate de producător special pentru acest dispozitiv. Faptul că accesoriiile pot fi montate pe o sculă electrică nu reprezintă o garanție a utilizării în siguranță.

d) Viteza de rotație permisă a sculei de lucru utilizate nu poate să fie mai mică decât viteza maximă specificată pe scula electrică. O unealtă de lucru, care se rotește la o viteză mai mare decât viteza admisă se poate rupe și împrøsca piesele.

e) Diametrul exterior și grosimea sculei de lucru trebuie să corespundă dimensiunilor sculei electrice. Uneltele de lucru de dimensiuni incorecte nu pot fi suficient de ecranate sau controlate.

f) Uneltele de lucru cu insertie filetată trebuie să se potrivească exact pe filetul de pe ax. În cazul sculelor de lucru fixate cu o flanșă, diametrul orificiului din unealta de lucru trebuie adaptat la diametrul flansei. Unelte de lucru care nu pot fi așezate complet pe scula electrică, se rotesc inegal, vibrează foarte mult și pot cauza pierderea controlului asupra sculei electrice.

g) în nici un caz nu trebuie folosite scule de lucru deteriorate. Înainte de fiecare utilizare, verificați instrumentele, de exemplu discurile de rectificat dacă prezintă plesnituri sau crăpături, discurile de șlefuire din punct de vedere al fisurilor, ciocniturilor sau uzurii puternice, periile de sărmă pentru firele desprinse sau rupte. În cazul căderii sculei electrice sau uneltei de lucru, trebuie să verificați dacă nu a fost deteriorată sau să folosiți un alt instrument nedeteriorat. Dacă instrumentul a fost verificat și fixat, scula electrică trebuie conectată timp de un minut la cea mai mare viteză, având grijă ca operatorul și persoanele din apropiere să se afle în afara zonei de rotație a sculei. De obicei, instrumentele deteriorate se rup în timpul acestei perioade de încercare.

h) Purtați echipament personal de protecție. În funcție de tipul de lucru, purtați o mască completă pentru față, ochelari de protecție a ochilor sau gogle de protecție. Dacă este necesar, utilizați o mască de protecție împotriva prafului, protecția auditivă, mănuși de protecție sau un șorț special care protejează împotriva particulelor mici de material abraziv și prelucrat. Trebuie protejați ochii împotriva corpurilor străine din aer care apar în timpul muncii. Masca de protecție împotriva prafului și protecția căilor respiratorii trebuie să filtreze praful generat în timpul funcționării. Impactul zgomotului pe o perioadă mai lungă poate duce la pierderea auzului.

i) Aveți grijă ca persoanele străine să se afle la o distanță sigură de zona de acces a sculei electrice. Oricine este aproape de o unealtă electrică în funcționare, trebuie să utilizeze

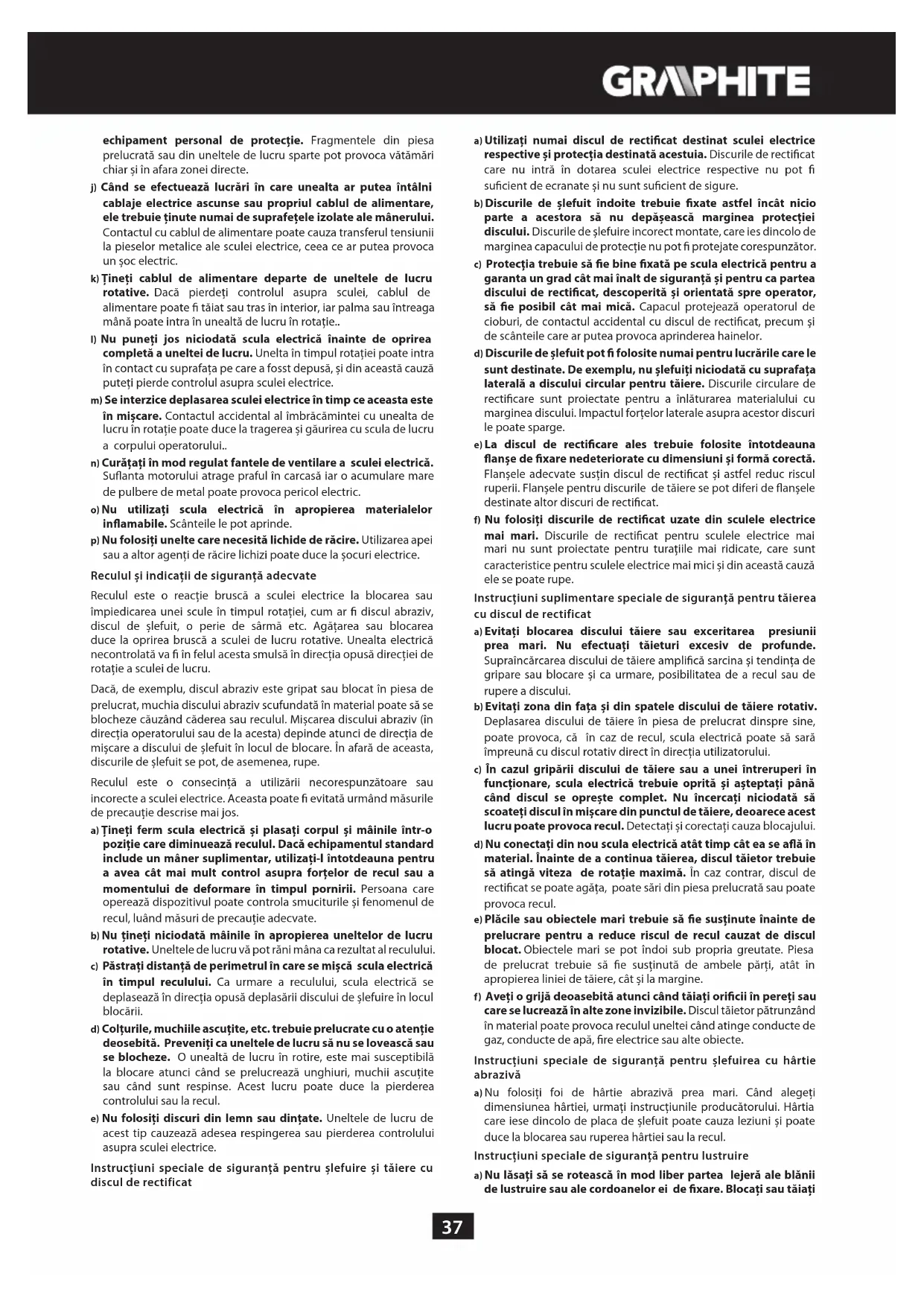

echipament personal de protecție. Fragmentele din piesa prelucrată sau din uneltele de lucru sparte pot provoca vâtămâri chiar și în afara zonei directe.

j) Când se efectuează lucrări în care unealta ar putea întâlni cablaje electrice ascunse sau propriul cablul de alimentare, ele trebuie ținute numai de suprafețele izolate ale mânerului. Contactul cu cablul de alimentare poate cauza transferul tensiunii la pieselor metalice ale sculei electrice, ceea ce ar putea provoca un șoc electric.
k) Tineți cablul de alimentare departe de uneltele de lucru rotative. Dacă pierdeți controlul asupra sculei, cablul de alimentare poate fi tăiat sau tras în interior, iar palma sau întreaga mână poate intra în unealtă de lucru în rotație..
I) Nu puneți jos niciodată scula electrică înainte de oprirea completă a uneltei de lucru. Unelta în timpul rotației poate intra în contact cu suprafața pe care a fosst depusă, și din această cauză puteți pierde controlul asupra sculei electrice.
m) Se interzice deplasarea sculei electrice în timp ce aceasta este în mișcare. Contactul accidental al îmbrăcămintei cu unealta de lucru în rotație poate duce la tragerea și găurirea cu scula de lucru a corpului operatorului..
n) Curățați în mod regulat fantele de ventilare a sculei electrică. Suflanta motorului atrage praful în carcasă iar o acumulare mare de pulbere de metal poate provoca pericol electric.
o) Nu utilizați scula electrică în apropierea materialelor inflamabile. Scânteile le pot aprinde.
p) Nu folosiți unelte care necesită lichide de răcire. Utilizarea apei sau a altor agenți de răcire lichizi poate duce la șocuri electrice.

Reculul și indicații de siguranță adecvate

Reculul este o reacție bruscă a sculei electrice la blocarea sau împiedicarea unei scule în timpul rotației, cum ar fi discul abraziv, discul de șlefuit, o perie de sărmă etc. Agățarea sau blocarea duce la oprirea bruscă a sculei de lucru rotative. Unealta electrică necontrolată va fi în felul acesta smulsă în direcția opusă direcției de rotație a sculei de lucru.

Dacă, de exemplu, discul abraziv este gripat sau blocat în piesa de prelucrat, muchia discului abraziv scufundată în material poate să se blocheze căuzând căderea sau reculul. Mișcarea discului abraziv (în direcția operatorului sau de la acesta) depinde atunci de direcția de mișcare a discului de șlefuit în locul de blocare. În afară de aceasta, discurile de șlefuit se pot, de asemenea, rupe.

Reculul este o consecință a utilizării necorespunzătoare sau incorecte a sculei electrice. Aceasta poate fi evitată urmând măsurile de precauție descrise mai jos.

a) Tineți ferm scula electrică și plasați corpul și mâinile într-o poziție care diminuează reculul. Dacă echipamentul standard include un mâner suplimentar, utilizați-l întotdeauna pentru a avea cât mai mult control asupra forțelor de recul sau a momentului de deformare în timpul pornirii. Persoana care operează dispozitivul poate controla smuciturile și fenomenul de recul, luând măsuri de precauție adecvate.
b) Nu țineți niciodată mâinile în apropierea uneltelor de lucru rotative. Uneltele de lucru vă pot răni mâna ca rezultat al reculului.
c) Păstrați distanță de perimetrul în care se mișcă scula electrică în timpul reculului. Ca urmare a reculului, scula electrică se deplasează în direcția opusă deplasării discului de șlefuire în locul blocării.
d) Colțurile, muchiile ascuțite, etc. trebuie prelucrate cu o atenție deosebită. Preveniți ca uneltele de lucru să nu se lovească sau se blocheze. O unealtă de lucru în rotire, este mai susceptibilă la blocare atunci când se prelucrează unghiuri, muchii ascuțite sau când sunt respinse. Acest lucru poate duce la pierderea controlului sau la recul.
e) Nu folosiți discuri din lemn sau dințate. Uneltele de lucru de acest tip cauzează adesea respingerea sau pierderea controlului asupra sculei electrice.

Instrucțiuni speciale de siguranță pentru șlefuire și tăiere cu discul de rectificat

a) Utilizați numai discul de rectificat destinat sculei electrice respective și protecția destinată acestuia. Discurile de rectificat care nu intră în dotarea sculei electrice respective nu pot fi suficient de ecranate și nu sunt suficient de sigure.
b) Discurile de șlefuit îndoite trebuie fixate astfel încât nicio parte a acestora să nu depășească marginea protecției discului. Discurile de șlefuire incorrect montate, care ies dincolo de marginea capacului de protecție nu pot fi protejate corespunzător.
c) Protecția trebuie să fie bine fixată pe scula electrică pentru a garanta un grad cât mai înalt de siguranță și pentru ca partea discului de rectificat, descoperită și orientată spre operator, să fie posibil cât mai mică. Capacul protejează operatorul de cioburi, de contactul accidental cu discul de rectificat, precum și de scânteile care ar putea provoca aprinderea hainelor.
d) Discurile de șlefuit pot fi folosite numai pentru lucrările care le sunt destinate. De exemplu, nu șlefuiti niciodată cu suprafața laterală a discului circular pentru tăiere. Discurile circulare de rectificare sunt proiectate pentru a înlăturarea materialului cu marginea discului. Impactul forțelor laterale asupra acestor discuri le poate sparge.
e) La discul de rectificare ales trebuie folosite întotdeauna flanşe de fixare nedeteriorate cu dimensiuni și formă corectă. Flanşele adecvate susțin discul de rectificat și astfel reduc riscul ruperii. Flanşele pentru discurile de tăiere se pot diferi de flanşele destinate altor discuri de rectificat.
f) Nu folosiți discurile de rectificat uzate din sculele electrice mai mari. Discurile de rectificat pentru sculele electrice mai mari nu sunt proiectate pentru turațiile mai ridicate, care sunt caracteristice pentru sculele electrice mai mici și din această cauză ele se poate rupe.

Instrucțiuni suplimentare speciale de siguranță pentru tăierea cu discul de rectificat

a) Evitați blocarea discului tăiere sau exceritarea presiunii prea mari. Nu efectuați tăieturi excesiv de profunde. Supraîncărcarea discului de tăiere amplifică sarcina și tendința de gripare sau blocare și ca urmare, posibilitatea de a recul sau de rupere a discului.
b) Evitați zona din fața și din spatele discului de tăiere rotativ. Deplasarea discului de tăiere în piesa de prelucrat dinspre sine, poate provoca, că în caz de recul, scula electrică poate să sarà împreună cu discul rotativ direct în direcția utilizatorului.
c) în cazul gripării discului de tăiere sau a unei întreruperi în funcționare, scula electrică trebuie oprită și așteptați până când discul se oprește complet. Nu încercați niciodată să scoateți discul în mișcare din punctul de tăiere, deoarece acest lucru poate provoca recul. Detectați și corectați cauza blocajului.
d) Nu conectați din nou scula electrică atât timp cât ea se află în material. Înainte de a continua tăierea, discul tăietor trebuie să atingă viteza de rotație maximă. În caz contrar, discul de rectificat se poate agăța, poate sări din piesa prelucrată sau poate provoca recul.
e) Plăcile sau obiectele mari trebuie să fie susținute înainte de prelucrare pentru a reduce riscul de recul cauzat de discul blocat. Obiectele mari se pot îndoi sub propria greutate. Piesa de prelucrat trebuie să fie susținută de ambele părți, atât în apropierea liniei de tăiere, cât și la margine.
f) Aveți o grijă deoasebită atunci când tăiați orificii în pereți sau care se lucrează în alte zone invizibile. Discul tăietor pătrunzând în material poate provoca reculul uneltei când atinge conducte de gaz, conducte de apă, fire electrice sau alte obiecte.

Instrucțiuni speciale de siguranță pentru șlefuirea cu hârtie abrazivă

a) Nu folosiți foi de hârtie abrazivă prea mari. Când alegeți dimensiunea hârtiei, urmați instrucțiunile producătorului. Hârtia care iese dincolo de placa de șlefuit poate cauza leziuni și poate duce la blocarea sau ruperea hârtiei sau la recul.

Instrucțiuni speciale de siguranță pentru lustruire

a) Nu lăsați să se rotească în mod liber partea lejeră ale blănii de lustruire sau ale cordoanelor ei de fixare. Blocați sau tăiați

şnururile de fixare libere. Şnururile de fixare libere care se rotesc se pot încălci în jurul degetelor sau agăța de piesa prelucrată.

Instrucțiuni speciale de siguranță pentru lucrul cu perii de sărmă

a) Trebuie avut în vedere că, chiar și în condiții normale de utilizare, se pierd fragmente de sărmă de la perie. Nu supraîncărcați firele de sărmă apăsând prea tare. Bucătelele de sărmă care se ridică în aer pot pătrunde cu ușurință prin îmbrăcăminte subțire și / sau piele.
b) Dacă se recomandă utilizarea unei protecții, trebuie împiedicat contactul periei cu protecția. Diametrul periilor pentru farfurii și vase poate crește prin apăsare și acționarea forțelor centrifuge.

Indicații suplimentare de siguranță

a) în cazul uneltelor adaptate pentru fixarea discurilor de rectificare cu orificiu filetat, verificați dacă lungimea filetului discului de rectificat este adecvată pentru lungimea filetului axului.
b) Obiectul prelucrat trebuie asigurat. Fixarea obiectului prelucrat în dispozitivul de prindere sau în menghină este mai sigură decât tinerea în mână.
c) Nu atingeti discurile de tăiere și de șlefuire până când nu se răcesc.
d) Dacă utilizați o flanșă de fixare rapidă, asigurați-vă că flanșa internă montată pe ax este echipată cu un inel de etanșare de tip o-ring din cauciuc și că acest inel nu este deteriorat. De asemenea, trebuie săaveți grijă ca suprafețele flansei exterioare și flansei interioare să fie curate.
e) Folosiți flanșa de prindere rapidă numai cu discuri abrazive și de tăiere. Utilizați numai flanșele nedeteriorate și care funcționează corect.
f) în cazul unei întreruperi temporare a alimentării în rețea sau după scoaterea ștecărului din priza electrică cu comutatorul în poziția „on”, înainte de a reporni, deblocați comutatorul și puneți-l în poziția „oprit”.

ATENTIE! Dispozitivul este utilizat pentru lucrări de interior.

Cu toată utilizarea unei structuri sigure din momentul concepției, folosirii măsurilor de asigurare și a unor măsuri de protecție suplimentare, există întotdeauna riscul rezidual de vătămări în timpul muncii.

Explicarea pictogramelor folosite.

1. Atenție, păstrați precauții speciale
2. Citiți instrucțiunile de utilizare, respectați avertismentele și condițiile de siguranță cuprinse în ele!

3. Utilizați echipamentul de protectie (ochelari de protectie, antifoane de protectie pentru urechi)

4. Folositi mănuși de protecție

5. Deconectați cablul de alimentare, înainte de începerea lucrărilor de întreținere sau reparație

6. Nu permiteti copiilor apropierea de utilaje

7. A se feri de ploaie

8. Clasa a II-a de protectie

CONSTRUCTIA ŞI UTILIZAREA

Polizorul unghiular este o sculă electrică manuală cu clasa II de izolare Dispozitivul este alimentat de un motor cu colector monofazat, a cărui viteză de rotație este redusă prin intermediul angrenajului unghiular . Polizorul unghiular poate fi folosit, atât pentru tăiere cât și pentru șlefuire. Acest tip de utilaje este utilizat pe scară largă, pentru a elimina toate tipurile de bavuri de pe suprafețele metalice, prelucrarea de suprafață sudurilor, tăiere tevi cu pereți subțiri și piese metalice mici, etc. Aplicând accesorii corespunzătoare, polizorul unghiular poate fi utilizat nu numai pentru tăiere și lustruire, dar și la curătat, de exemplu, rugina, straturile de vopsea, etc Domeniile de utilizare a polizorului unghiular sunt în larg înțeles reparațiile structurale nu numai asociate cu metale. Polizorul unghiular poate fi de asemenea folosit pentru tăierea și șlefuirea de materiale de constructii, cum ar fi caramida, piatra de pavaj, plăci ceramice, etc

Dispozitivul este destinat exclusiv pentru lucru la uscat.

Nu folositi sculele electrice în dezacord cu destinția lor.

Utilizare în dezacord cu destinația.

• Nu prelucrați materiale care conțin azbest. Azbestul este cancerigen.
• Nu prelucrați materiale a căror pulbere este inflamabilă sau explozivă. În timpul lucrului cu scula electrică se produc scântei care pot aprinde aburii emiși.
• Nu folositi pentru slefuire discurile abrazive folosite pentru tăiere. Discurile pentru tăiere acționează cu suprafața frontală, în timp ce slefuirea cu suprafața laterală a acestui disc poate provoca deteriorarea lui și în consecință expunerea operatorului la pericolul de vătămare corporală.

DESCRIEREA PAGINILOR GRAFICE

Numerotarea de mai jos se referă la elementele dispozitivului prezentat în paginile grafice ale prezentei instrucțiuni.

1. Buton de blocare a axului
2. Comutator
3. Måner suplimentar
4. Apărătoarea discului
5. Flanşă exterioroară
6. Flanşă interioară
7. Levier (la apărătoarea discului)

* Pot exista diferențe intre imagine și produs

DESCRIEREA SEMNELOR GRAFICE

ATENTIE

AVERTISMENT

MONTAJ/AJUSTĂRI

INFORMATII

ECHIPAMENTE ŞI ACCESORII

1. Apărătoarea discului - 1 buc
2. Cheie specială - 1 buc
3. Mâner suplimentar - 1 buc

PREGĂTIREA PENTRU LUCRU

MONTAREA MÄNERULUI SUPLIMENTAR

Mânerul suplimentar (3) se instalează într-unul din orificiile de pe capul polizorului. Se recomandă utilizarea polizorului cu mâner suplimentar. Dacă tineți polizorul în timp lucrului cu ambele mâini (folosind mânerul suplimentar), riscul de atingere cu mâna a discului totativ sau periei precum și pericolul de accidentare în timpul reculului este mai mic.

MONTARE SI REGLAREA APARATOAREI DISCULUI

Apărătoarea discului protejează operatorul de fragmentele aruncate, de contactul accidental cu utilajul de lucru sau de scântei. Ea trebuie să fie întotdeauna montată, urmărind în special, ca partea care apără să fie îndreptată spre operator.

Sistemul de fixarea apărătoarei discului permite montarea apărătoarei discului în poziție optimă.

• Slăbiți și trăgând maneta (10) de pe apărătoarea discului (4).
• Rotiți apărătoarea discului (4) în poziția selectată.
  • Blocati, coborând maneta (10).

Demontarea și ajustarea apărătoarei discului se face în ordinea inversă a montării.

SCHIMBAREA SCULELOR DE LUCRU

În timpul operațiunilor de schimbare a sculelor de lucru, folosiți mănuși de protecție.

Butonul de blocare a axului (1) este folosit numai pentru blocarea axului mașinii de șlefuit în timpul asamblării sau dezasamblarii uneltei de lucru. Este interzisă folosirea lui ca buton de frânare în timp ce discul se rotește. În caz contrar, polizorul se poate deteriora iar utilizatorul poate fi rănit.

MONTAREA DISCURILOR

În cazul discurilor de șlefuire sau de tăiere cu o grosime mai mică de 3 mm, piulița flanșei exterioare (5) trebuie să fie înșurubată pe suprafața plană a discului (figura B).

• Apăsați butonul de blocare a axului (1).
• Introduceți cheia specială (furnizată în set) în orificiile de pe flança exteriorară (5) (fig. A).
• Răsuciți cheia – ușurați stângerea și scoateți flanșa exterioară (5).
• Puneți discul astfel încât să fie presat pe suprafața flanșei interioare (6).
• Înşurubați flança exterioară (5) și strângeti-o ușor cu cheia specială

Demontarea discului, are loc în ordine inversă față de asamblare. La montare discul trebuie să fie presat pe suprafața interioară a flanșei (6) și montat central pe strunjitura acesteia.

MONTAJUL SCULELOR DE LUCRU CU ORIFICIU FILETAT

• Apăsați butonul de blocare a axului (1).
• Îndepărtați scula de lucru instalată anterior - în cazul în care acesta este montată.
• Înainte de montare, scoateți ambele flanșe - flança interiorară (6) și flança exteriorară (5).
• Înşurubați portiunea filetată a sculei de lucru pe ax și strângeti-o ușor.

Demontarea sculelor de lucru cu orificiul filetat, are loc în ordine inversă față de asamblare.

MONTAJUL POLIZORULUI UNGHIULAR IN STATIVUL PENTRU POLIZOARE UNGHIULARE

Este permisă utilizarea polizorului unghiular, pe un stativ dedicat pentru polizoare unghiulare, cu condiția ca acesta să fie montat în mod corespunzător, în conformitate cu instructiunile de montaj ale producătorului stativului.

LUCRUL / ASAMBLAREA

Înainte de a utiliza masina de slefuit, trebuie verificată starea discului abraziv. Nu utilizați discuri ciobite, crăpate sau discuri altfel deteriorate. Discul sau peria uzată, trebuie înlocuită neapărat înainte de utilizare, cu alta nouă. După operație, opriți întotdeauna polizorul și așteptați până când scula de lucru se oprește complet. Numai atunci polizorul poate fi pus jos. Nu încetiniți rotirea discului apăsându-l pe materialul prelucrat.

- Niciodată să nu supraîncărcați polizorul. Masa electrosculei exercită o presiune suficientă, pentru ca scula de lucru să funcționeze eficient. Supraîncărcarea și presarea excesivă pot provoca o ruptură periculoasă a sculei de lucru.

- Dacă polizorul cade jos în timpul lucrului, trebuie verificat și eventual scula de lucru trebuie înlocuită în caz de deteriorare sau deformare.

- Nu loviți niciodată materialul prelucrat cu unealta de lucru. .

- Evitați ciocnirea cu discul și curățarea materialului cu discul, mai ales atunci când sunt prelucrate colțurile, marginile ascuțite, etc. (aceasta poate duce la pierderea controlului asupra utilajului și apariția fenomenului de recul).

- Nu utilizați niciodată discurile destinate pentru tăierea lemnului de la ferăstraele circulare. Utilizarea unor astfel de discuri, de multe ori duce la fenomenul de recul puternic, pierderea controlului asupra utilajului și poate duce la vătămaarea corporală a operatorului.

PORNIREA / OPRIREA

In timpul pornirii și funcționării, polizorul trebuie ținut cu ambele mâini.

• Apăsați partea din spate a întrerupătorului (2).
• Glisați întrerupătorul (2) înainte - (spre cap) (fig. C).
• Pentru o funcționare continuă – apăsați partea din față a butonului întrerupătorului.
• Intrerupătorul rămăne blocat automat în poziția de funcționare continuă.
• Pentru a opri utilajul - apăsați partea din spate a butonului întrerupătorului (2).

După pornirea mașinii de șlefuit, așteptați până discul va atinge viteza maximă, și de abia atunci puteți începe lucrul. În timpul efectuării lucrucrului, este interzisă utilizarea comutatorului în scopul activării sau dezactivării polizorului. Întrerupătorul polizorului poate fi utilizat numai atunci când electroscula este îndepărtată de materialul prelucrat.

Dispozitivul are un comutator cu protectie de subtensiune, ceea ce înseamnă că, dacă există o pierdere de moment a puterii în rețea sau este conectat la o priză cu comutatorul în poziție „închisă” nu va porni. În acest caz, mutați comutatorul în poziția „pornire” și reporniți dispozitivul.

TĂIEREA

- Tăierea cu polizorul unghiular poate fi efectuată numai în linie dreaptă.

• Nu tăiați materialul ținându-l în mână.
• Obiectele mari trebuie să fie sprijinite, fiind atenți ca punctele de sprijin să fie aproape de linia de tăiere și la capătul materialului. Materialul plasat în mod stabil nu avea tendința de deplasare în timpul tăierii.
• Elementele mici trebuie fixate, de exemplu, într-o menghină, folosind cleme, etc Materialul trebuie să fie fixat astfel încât locul de tăiere să fie localizat în apropierea dispozitivului de fixare. Acest lucru va asigura o mai mare precizie de tăiere.
• Nu permiteți apariția de vibrații sau împingeri ale discului tăietor, deoarece acest lucru va înrăutăți calitatea de tăiere și poate provoca pleznirea discului.
• Când tăiați, nu exercitați presiune laterală asupra discului tăietor.
• În funcție de tipul materialului de tăiat, utilizați lama corespunzătore.
• La tăierea materialului, se recomandă ca direcția de deplasare să fie în concordanță cu direcția de rotație discului tăietor.

Adâncimea de tâiere depinde de diametrul discului (fig. G).

• Trebuie folosite numai discuri cu diametre nominale nu mai mari decât cele recomandate pentru modelul polizorului dumneavoastră.
• Făcând tăieturi adânci (de ex. profile, blocuri pentru construcții, cărămidă, etc) nu permiteție contactul flanșelor de fixare cu materialul prelucrat.

Discurile tăietore, în timpul funcționării, ating temperaturi foarte ridicate - nu le atingeți cu părțile goale ale corpului înainte ca ele să se răcească.

SLEFUIREA

La lucrări de șlefuire, pot fi folosite de ex. discuri abrazive de șlefuire, discuri de cupă, discuri zimțate, discuri cu pânză abrazivă, perii de sărmă, discuri flexibile pentru hârtie abrazivă, etc. Fiecare tip de disc și material de prelucrat, necesită tehnici adecvate de lucru și utilizarea de echipament individual de protecție corespunzător.

La șlefuire, nu trebuie folosite discuri pentru tăiere.

Discurile de slefuire, sunt concepute pentru eliminarea materialului cu marginea lamei.

- A nu se şlefui cu suprafața laterală a discului. Unghiul optim de funcționare pentru acest tip de disc este de 30° (fig. H).

- Lucrările de șlefuire pot fi efectuate numai cu discuri de șlefuire adecvate pentru tipul materialului.

Dacă lucrați cu discuri zimțate, cu discuri cu pânză abrazivă și cu discuri flexibile pentru slefuire cu hârtie abrazivă, trebuie să acordați atenție la unghiul corespunzător de atac (fig. I).

- Nu trebuie şlefuit cu toată suprafața discului.

- Aceste tip de discuri sunt utilizate pentru prelucrarea suprafetelor plane.

Periile de sărmă sunt proiectate, în principal, pentru curățare de profile și locuri greu accesibile. Puteți înlătura cu ele de pe suprafațele materialului de ex. rugina, straturile de vopsea, etc. (fig. K).

Folosiți doar scule de lucru, a căror viteza de rotație permisă, este mai mare sau egală cu viteză maxim fără sarcină a polizorului unghiular.

DESERVIREA / ÎNTRETINEREA

Înainte de efectuarea oricâror activități legate de instalare, reglare, reparare sau întreținere, deconectați cablul de alimentare de la priza electrică.

ÎNTRETINERE ȘI DEPOZITARE

- Este recomandat să curățați utilajul, imediat după fiecare utilizare.

• Pentru curățare, nu trebuie să folosiți apă sau alte lichide.
• Utilajul trebuie curățat cu o cârpă moale, uscată sau cu aer comprimat la presiune joasă.
• Nu folosiți nici un fel de agenți de curățare sau solventi, deoarece pot deteriora elementele din plastic.
• Curățați în mod regulat fantele de ventilare din carcasa motorului, pentru a preveni supraîncălzirea utilajul.
• În caz de deteriorarea cablului de alimentare, cablul trebuie înlocuit cu altul, care are aceiași parametri. Această activitate trebuie să fie încredințată unui specialist calificat în acest domeniu sau unității de servisare a produsului.
• În caz de scânteiere excesivă la comutator, trebuie încredințată verificarea stării periilor de carbon unui specialist calificat.
• Utilajul trebuie păstrat întotdeauna într-un loc uscat, neacesibil copiilor.

ÎNLOCUIREA PERIILOR DE CĂRBUNE

Periile de carbone uzate (mai scurte decât 5 mm), arse sau rupte, trebuie să fie înlocuite imediat. Întotdeauna trebuie să fie schimbate simultan ambele perii de carbon.

Actiunea de înlocuirea a periilor de carbon, trebui să fie încredințată numai unei persoane calificate, care va folosi piese de schimb originale.

Toate tipurile de defecte, trebuie să fie îndepărtate de service-ul autorizat al producătorului.

PARAMETRII TEHNICI

PARAMETRII TEHNICI

Polizor unghiular
Parametrii Valoarea
Tensiunea de alimentare 230 V AC
Frecvența de alimentare 50 Hz
Puterea nominală 1100 W
Viteza de rotație nominală 11 000	min-1
Diametrul max. al discului 125 mm
Diametrul interior al discului 22,2 mm

Filetul axului M14
Clasa de protecție II
Masa 2,4 kg
Anul producției 2019

DATE REFERITOR LA ZGOMOT ŞI VIBRAȚII

Informații privind zgomotul și vibrațiile

Nivelul zgomotului emis cum sunt nivelul presiunii acustice emise LpA și nivelul puterii acustice LwA precum și incertitudinea măsurării K, au fost prezentate mai jos în instrucțiuni în conformitate cu norma EN 60745.

Valoarea vibrațiilor (valoarea accelerarilor) a_h și incertitudinea măsurării K au fost marcate mai jos conform normei EN 60745.

Nivelul vibrațiilor arătat în aceste instrucțiuni a fost măsurat conform procedurii de măsurare specificată de norma EN 60745 și poate fi folosit la compararea electrosculelor. De asemenea se poate folosi în analiza preliminară e expunerii la vibrații.

Nivelul vibrațiilor indicat este representativ pentru utilizările de bază ale electrosculei. Dacă sculele electrice vor fi utilizate în alte activități sau cu alte unelte de lucru, precum și dacă nu sunt întreținute în mod corespunzător, atunci nivelul vibrațiilor poate suferi schimbări. Cauzele menționate mai sus pot amplifica expoziția la vibrații în toată perioada de lucru.

Pentru evaluarea precisă a expoziției la vibrații, trebuie lute în considerare perioadele în care electroscula este oprită sau când este pornită dar nu lucrează. În felul acesta expoziția totală la vibrații poate fi mult mai redusă. Trebuie implementate mijloace suplimentare de siguranță în scopul protejării utilizatorului împotrive consecințelor vibrațiilor, cum sunt: conservarea electrosculelor și uneltelor de lucru, asigurarea unei temperaturi corespunzătoare a mâinilor, organizarea bună a muncii.

Nivelul presiunii acustice: Lp _4 = 86,8 dB(A) K=3dB(A)

Nivelul puterii acustice: Lw_a = 97.8 dB(A) K = 3dB(A)

Valoarea acceleratiilor vibratiilor: a_n=5,729 m/s^2 K=1,5 m/s^2

PROTEJAREA MEDIULUI

Produsele acționate electric nu pot fi aruncate la deșeuri menajere, trebuie predate la utilizarea lor de către intrreprinderile corespunzătoare. Informații referitor la utilizare poate da vânțătorul produsului respectiv sau organele locale. Utilajele electrice și electronice uzate conțin substanțe dăunătoare mediului natural. Utilajele ne supuse reciclării sunt foarte periculoase pentru mediu și pentru sănătatea oamenilor.

* Se rezervă dreptul la efectuarea schimbărilor.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa cu sediuł in Varsovia, ul. Pograniczna 2/4 (mai departe : „Grupa Topex”) informează că, toate drepturile autorului referitor la prezenta instrucțiune (mai departe „instrucțiuni”), adică texturile ei, fotografile inserate, schemele, desenele, cât și compoziiția ei, depind exclusiv de Grupa Topex și sunt supuse protejate de drept în conformitate cu legea din 4 februarie 1994, referitor la drepturile autorului și drepturile inrudite (Monitorul Oficial 2006 nr 90 poziiția 631 cu modificările ulerioare). Copierea, transformarea, publicarea, modificarea instrucțiunilor, în întregime sau numai unor elemente cu scop comercial, fără acceptul în scris al firmei. Grupa Topex este strict interzisă și în consecință poate fi trasă la răspundere civilă și penală.

PŘEKLAD PŮVODNÍHO NÁVODU K POUŽÍVÁNÍ ÚHLOVÁ BRUSKA 59G110

POZOR: PŘED ZAHÁJENÍM POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ SI PEČLIVĚ PŘEČTĚTE TENTO NÁVOD A USCHOVEJTE JEJ PRO POZDĚJŠÍ POTŘEBU.

PODROBNÉ BEZPEČNOSTNÍ POKYNY
