Toote tüüp	Nurklihvija
Mark	Graphite
Mudel	59G110
Nimivõimsus	1100 W
Toitepinge	230 V AC
Sagedus	50 Hz
Tühikäigu pöörded	11000 min⁻¹
Maksimaalne lihvketta läbimõõt	125 mm
Lihvketta ava	22,2 mm
Spindli keere	M14
Kaal	2,4 kg
Kaitseklass	II (topeltisolatsioon)
Tootmisaasta	2019
Helirõhutase	86,8 dB(A) (K=3 dB(A))
Helivõimsuse tase	97,8 dB(A) (K=3 dB(A))
Vibratsioonikiirenduse väärtus	5,729 m/s² (K=1,5 m/s²)
Peamised funktsioonid	Lihvimine, lõikamine, lihvpaberiga lihvimine, metallharjamine
Hooldus ja puhastus	Puhastage pärast iga kasutamist kuiva lapiga või madala rõhuga suruõhuga. Ärge kasutage vett ega lahusteid. Puhastage regulaarselt ventilatsiooniavasid.
Ohutus	Kandke kaitsevahendeid (kaitseprille, tolmumaski, kuulmiskaitseid, kindaid). Kasutage kaitsekatet ja lisakäepidet. Enne hooldust ühendage vooluvõrgust lahti.
Varuosad ja remonditavus	Vahetatavad süsinikharjad (usaldage professionaalile). Soovitatav kasutada originaalosasid. Remontideks pöörduge volitatud teenindusse.
Üldine teave	Kasutamine ainult siseruumides. Ärge töödelge asbesti ega tuleohtlikke/plahvatusohtlikke materjale. Töötab ainult kuivalt.

Korduma kippuvad küsimused - 59G110 Graphite

Kuidas vahetada lihvketast Graphite 59G110 nurklihvijal?

Lihvketta vahetamiseks ühendage seade esmalt vooluvõrgust lahti. Vajutage spindli lukustusnupule (1), et spindel lukustada. Kasutage kaasasolevat spetsiaalset mutrivõtit, et välisäärik (5) lahti keerata ja eemaldada. Eemaldage vana lihvketas, asetage uus lihvketas vastu sisemist äärikut (6), seejärel keerake välisäärik tagasi ja pingutage kergelt mutrivõtmega. Tähelepanu: lihvketta siseläbimõõt ja paksus peavad vastama tööriista mõõtmetele.

Kuidas spindlit lukustada tarviku vahetamiseks?

Spindli lukustusnupp (1) asub nurklihvija pea lähedal. Vajutage seda ja hoidke all, samal ajal pöörates tarvikut, kuni see kinni klõpsab. Ärge kunagi kasutage seda nuppu pöörleva ketta pidurdamiseks.

Milliseid kaitsevahendeid peaksin kasutama?

Kohustuslik on kanda näokatet või kaitseprille, tolmumaski, kuulmiskaitseid, kaitsekindaid ja vajadusel spetsiaalset põlle. Pikaajaline müra võib põhjustada kuulmiskaotust ja osakeste lendamine võib vigastada silmi.

Kas ma saan nurklihvijat kasutada poleerimiseks?

Ei, mudel 59G110 ei ole mõeldud poleerimiseks. Selle kasutamine selleks otstarbeks võib põhjustada vigastusohtu ja kahjustada tööriista. Kasutage seda ainult lihvimiseks, lõikamiseks, lihvpaberiga lihvimiseks ja metallharjamiseks.

Kuidas reguleerida kaitsekatet?

Keerake ja tõmmake kaitsekatte (4) hooba (10). Pöörake kate soovitud asendisse, seejärel langetage hoob alla, et see lukustada. Kate peab olema suunatud nii, et see kaitseb operaatorit lendavate osakeste ja sädemete eest.

Mida teha, kui lihvketas lõikamise ajal kinni kiildub?

Lülitage tööriist kohe välja ja oodake, kuni ketas täielikult seiskub. Ärge proovige eemaldada liikuvat ketast. Tuvastage ja kõrvaldage kinnikiilumise põhjus (nt liigne surve või halvasti toestatud materjal) enne uuesti käivitamist.

Kuidas hooldada süsinikharju?

Süsinikharju tuleb regulaarselt kontrollida. Kui need on kulunud (alla 5 mm), kõrbenud või pragunenud, vahetage mõlemad harjad korraga. See töö tuleb usaldada kvalifitseeritud spetsialistile, kes kasutab originaalosasid.

Millist tüüpi lihvketast kasutada metalli lõikamiseks?

Kasutage metallile sobivat lõikeketast, mille läbimõõt ei ületa 125 mm ja ava 22,2 mm. Ketta lubatud pöörlemiskiirus peab olema vähemalt 11000 min⁻¹. Ärge kunagi kasutage puidust ringlõikesaage.

Kas nurklihvijat saab kasutada õues?

Ei, tööriist on ette nähtud kasutamiseks ainult siseruumides. Seda tuleb kaitsta vihma ja niiskuse eest. Kokkupuude vee või muude vedelikega võib põhjustada elektrilöögi.

Kuidas puhastada nurklihvijat pärast kasutamist?

Ühendage seade vooluvõrgust lahti. Puhastage seda kuiva lapiga või madala rõhuga suruõhuga. Ärge kunagi kasutage vett, puhastusvahendeid ega lahusteid. Ventilatsiooniavasid tuleb regulaarselt puhastada, et vältida mootori ülekuumenemist.

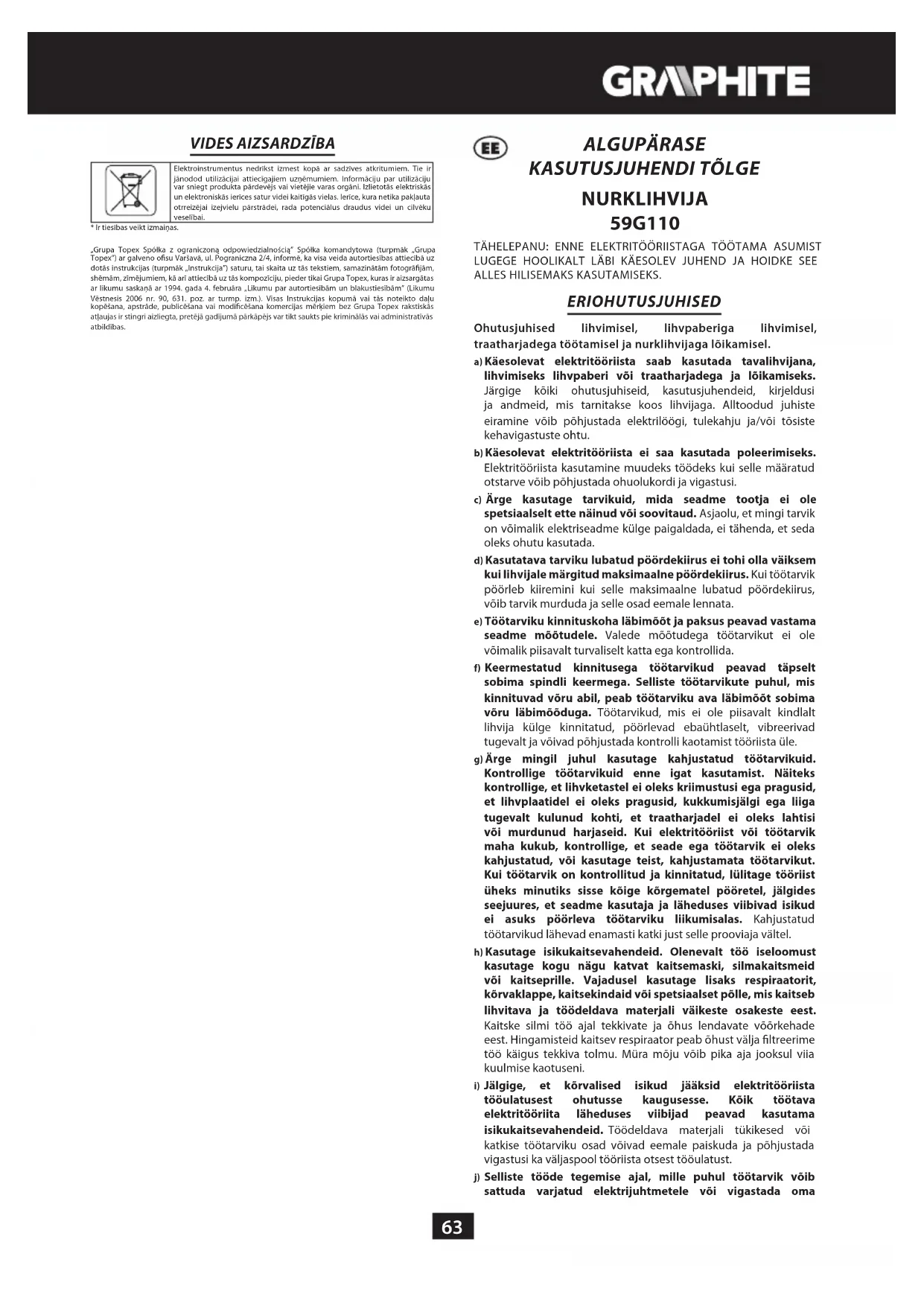

KASUTUSJUHEND 59G110 Graphite

Ohutusjuhised lihvimisel, lihvpaberiga lihvimisel, traatharjadega töötamisel ja nurklihvijaga löikamisel.

a) Käesolevat elektritööriista saab kasutada tavalihvijana, lihvimiseks lihvpaberi või traatharjadega ja lõikamiseks. Järgige kõiki ohutusjuhiseid, kasutusjuhendeid, kirjeldusi ja andmeid, mis tarnitakse koos lihvijaga. Alltoodud juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või tõsiste kehavigastuste ohtu.
b) Käesolevat elektritööriista ei saa kasutada poleerimiseks. Elektritööriista kasutamine muudeks töödeks kui selle määratud otstarve vöib pöhjustada ohuolukordi ja vigastusi.
c) Ärge kasutage tarvikuid, mida seadme tootja ei ole spetsiaalselt ette näinud või soovitaud. Asjaolu, et mingi tarvik on võimalik elektriseadme külge paigaldada, ei tähenda, et seda oleks ohutu kasutada.
d) Kasutatava tarviku lubatud pöördekiirus ei tohi olla väiksem kui lihvijale märgitud maksimaalne pöördekiirus. Kui töötarvik pöörleb kiiremini kui selle maksimaalne lubatud pöördekiirus, vöib tarvik murduda ja selle osad eemale lennata.
e) Töötarviku kinnituskoha läbimööt ja paksus peavad vastama seadme möötudele. Valede möötudega töötarvikut ei ole võimalik piisavalt turvaliselt katta ega kontrollida.
f) Keermestatud kinnitusega töötarvikud peavad täpselt sobima spindli keermega. Selliste töötarvikute puhul, mis kinnituvad võru abil, peab töötarviku ava läbimõõt sobima võru läbimõõduga. Töötarvikud, mis ei ole piisavalt kindlalt lihvija külge kinnitatud, pöörlevad ebaühtlaselt, vibreerivad tugevalt ja võivad põhjustada kontrolli kaotamist tööriista üle.
g) Ärge mingil juhul kasutage kahjustatud töötarvikuid. Kontrollige töötarvikuid enne igat kasutamist. Näiteks kontrollige, et lihvketastel ei oleks kriimustusi ega pragusid, et lihvplaatidel ei oleks pragusid, kukkumisjälgi ega liiga tugevalt kulunud kohti, et traatharjadel ei oleks lahtisi või murdunud harjaseid. Kui elektritööriist või töötarvik maha kukub, kontrollige, et seade ega töötarvik ei oleks kahjustatud, või kasutage teist, kahjustamata töötarvikut. Kui töötarvik on kontrollitud ja kinnitatud, lülitage tööriist üheks minutiks sisse kölge körgematel pööretel, jälgides seejuures, et seadme kasutaja ja läheduses viibivad isikud ei asuks pöörleva töötarviku liikumisalas. Kahjustatud töötarvikud lähevad enamasti katki just selle prooviaja vältel.
h) Kasutage isikukaitsevahendeid. Olenevalt töö iseloomust kasutage kogu nägu katvat kaitsemaski, silmakaitsmeid või kaitseprille. Vajadusel kasutage lisaks respiraatorit, kõrvaklappe, kaitsekindaid või spetsiaalset põlle, mis kaitseb lihvitava ja töödeldava materjali väikeste osakeste eest. Kaitske silmi töö ajal tekkivate ja õhus lendavate võõrkehade eest. Hingamisteid kaitsev respiraator peab õhust välja filtreerime töö käigus tekkiva tolmu. Müra mõju võib pika aja jooksul viia kuulmise kaotuseni.
i) Jälgige, et körvalised isikud jääksid elektritööriista tööulatusest ohutusse kaugusesse. Köik töötava elektritööriita läheduses viibijad peavad kasutama isikukaitsevahendeid. Töödeldava materjali tükikesed või katkise töötarviku osad võivad eemale paiskuda ja põhjustada vigastusi ka väljaspool tööriista otsest tööulatust.
j) Selliste tööde tegemise ajal, mille puhul töötarvik vöib sattuda varjatud elektrijuhtmetele vöi vigastada oma

toitejuhet, hoidke seadet vaid isoleeritud pindadest. Kokkupuutel toitevõrgu juhtmega võib pinge kanduda üle elektritööriista metallosadele, mis omakorda võib põhjustada elektrilööki.

k) Hoidke toitejuhe seadme pöörlevatest töötarvikutest eemal. Kui kaotate tööriista üle kontrolli, vöib seade toitejuhtme läbi löigata vöi vahele tömmata ja pöörlev töötarvik vöib vigastada peopesa vöi kogu kätt.
1) Ärge kunagi pange lihvijat käest enne, kui töötarvik on täielikult peatunud. Pöörlev töötarvik võib sattuda kontakti pinnaga, millele see asetatakse, ja nii võib kaduda kontroll elektritööriista üle.
m) Ärge transportige liikuvat elektritööriista. Kui pöörlev töötarvik juhuslikult vastu röivaid puutub, vöivad röivad sellesse takerduda.
n) Puhastage regulaarselt elektritööriista ventilatsiooniavasid. Mootori puhur tömbab seadme korpusesse tolmu, suure hulga metallitolmu kuhjumine aga vöib pöhjustada elektriohtu.
o) Ärge kasutage elektriseadet kergestisüttivate materjalide läheduses. Sädemed võivad need materjalid süüdata.
p) Ärge kasutage töötarvikuid, mis vajavad vedelaid jahutusmaterjale. Vee või muude vedelate jahutusvahendite kasutamine võib põhjustada elektrilööki.

Tagasilöögijöud ja sellega seotud ohutusmeetmed

Tagasilöök on seadme järsk reaktsioon pöörleva töötarviku, nagu lihvketta, lihvplaadi, traatharja vms blokeerumisele või takerdumisele. Takerdumise või blokeerumise korral jääb pöörlev töötarvik järsult seisma. Kontrollimatu elektritööriist liigub sellisel juhul töötarviku pöörlemise suunale vastupidises suunas.

Kui töötarvik takerdub või jääb kinni töödeldavasse materjali nii, et selle äär on materjalis, võib töötarvik blokeeruda, seadmest välja kukkuda või põhjustada tagasilööki. Töötarviku liikumissuund (kas seadmega töötava inimese poole või temast eemale) söltub siis töötarviku pöörlemise suunast blokeerumise kohas. Lisaks sellele võib töötarvik ka katki minna.

Tagasilöök on elektritööriista vale või nõuetele mittevastava kasutamise tulemus. Seda saab vältida, kui järgida alltoodud ohutusjuhiseid.

a) Hoidke elektritöörlista kövasti, käed ja jalad asendis, mis vöimaldab tagasilööki leevendada. Kui seadme standardvarustusse kuulub lisakäepide, kasutage seda alati, sest see tagab parema kontrolli tagasilöögijõu üle ja pöördemomendi üle seadme käivitamisel. Seadme kasutaja saab seadme takerdumise ja tagasilöögiga hakkama, kui järgib vastavaid ohutusjuhiseid.
b) Äge kunagi hoidke käsi pöörlevate töötarvikute läheduses. Töötarvik võib tagasilöögi korral kätt vigastada.
c) Püüdke hoida eemale piirkonnast, kuhu seade tagasilöögi korral liigub. Tagasilöögi korral liigub seade vastupidises suunas suunale, milles pöörles töötarvik blokeerumise kohas.
d) Eriti ettevaatlikult töödelge nurki, teravaid servi jms. Vältige töötarvikute pörkumist ja blokeerumist. Pöörlev töötarvik vöib kergemini takerduda just nurkade, teravate äärte töötlemisel ja pörkumise korral. See vöib pöhjustada kontrolli kaotamist seadme üle vöi tagasilööki.
e) Ärge kasutage puidutöötluskettaid ega hammastega kettaid. Seda tüüpi töötarvikud põhjustavad sageli tagasilööki ja kontrolli kaotamist seadme üle.

Eriohutusjuhised lihvimiseks ja lihvijaga löikamiseks

a) Kasutage eranditult vaid konkreetse elektritööriistajaoks möeldud lihvkettaid ja konkreetse ketta jaoks möeldud katteid. Lihvkettaid, mis ei kuulu konkreetse elektritööriista varustusse, ei toimi piisavalt turvaliselt.
b) Kaarjad lihvkettad paigaldage nii, et nende ükski nende osa ei ulatuks ketta katte alt välja. Valesti paigaldatud lihvketas, mis ulatub kaitsekatte alt välja, ei ole piisavalt kaetud ja võib olla ohtlik.

c) Kate peab olema kövasti elektritööriista külge kinnitatud ja maksimaalse turvalisuse tagamiseks seatud nii, et seadmega töötaja poole jääv katmata kettaosa oleks võimalikult väike. Kaitsekate kaitseb seadmega töötajat võõrkehade eest, juhusliku kokkupuute eest lihvkettaga, samuti sädemete eest, mis võivad süüdata rõivad.
d) Kasutage lihvkettaid ainult nende jaoks möeldud tööde tegemiseks. Näiteks ärge kunagi püüdke lihvida löikeketta küljega. Löikekettad on möeldud materjalide löikamiseks ketta äärega. Külgjöud kettale vöib sellise ketta löhkuda.
e) Kasutage lihvkettaga alati terveid öigete möötude ja öige kujuga kinnitusvõrusid. Öiged võrud toetavad ketast ja vähendavad selle murdumise ohtu. Lõikeketastele möeldud võrud võivad erineda lihvketaste võrudest.
f) Ärge kasutage suuremate elektritööriistade kulunud lihvkettaid. Suuremate elektritööriistade kettad on möeldud suuremate suurema pöördekiiruse jaoks kui väiksemate elektritööriistade pöördekiirus ja võivad seetõttu katki minna.

Lisa-ohutusjuhised lihvijaga lõikamiseks

a) Vältige löikeketta blokeerumist ja liiga tugevat survet kettale. Ärge tehke liiga sügavaid löikeid. Liiga tugev surve lökekettale pöhjustab selle ülekoormamist, mis omakorda suurendab ketta takerdumise või blokeerumise ohtu ja koos sellega ketta murdumise või tagasilöögi võimalust.
b) Vältige ala pöörleva lõikeketta ees ja taga. Kui pöörlev lõikeketas liigub lõigatavas materjalis seadmega töötajast eemale, võib juhtuda, et tagasilöögi korral liigub pöörleva lõikekettaga seade otse seadmega töötaja suunas.
c) Löikeketta takerdumise korral ja siis, kui kavatsete töös pausi teha, lülitage seade välja ja oodake, et ketas täiellkult peatuks. Ärge kunagi üritage veel pöörlevat ketast löikekohast välja tömmata, sest see vöib pöhjustada tagasilööki. Tuvastage ja körvaldage ketta takerdumise pöhjus.
d) Ärge lülitage seadet sisse enne, kui selle löikeketas on materjalist eemaldatud. Enne löikamise jätkamist peab ketas saavutama täis-pöördekiiruse. Vastasel juhul vöib ketas kinni jääda, töödeldavast materjalist välja hüpata vöi pöhjustada tagasilööki.
e) Plaadid ja muud suuremad esemed tuleb enne töö alustamist toetada, et vähendada takerdunud kettast tingitud tagasilöögi ohtu. Suured esemed võivad oma raskuse all painduda. Toestage töödeldav ese mölemalt poolt, nii lõikejoone lähedusest kui äärest.
f) Olge eriti ettevaatlik, kui lõikate avasid seintesse või töötate muudes halva nähtavusega kohtades. Seinas olevatele gaasi-või veetorudele, elektrijuhtmetele või muudele võörkehadele sattudes võib pöörlev ketas põhjustada tagasilööki.

Lihvpaberiga lihvimisega seotud eriohutusjuhised

a) Ärge kasutage liiga suuri lihvpaberilehti. Lihvpaberi suurust valides lähtuge tootja soovitustest. Lihvplaadi alt välja ulatuv lihvpaber või põhjustada vigastusi, samuti viia paberi takerdumise või rebenemiseni ja põhjustada tagasilööki.

Poleerimisega seotud eriohutusjuhised.

a) Ärge laske poleerimisvilla lahtistel osadel ega selle kinnitusnööril vabalt pöörelda. Kinnitage kinnitusnööri lahtised osad või lõigake need ära. Lahtised pöörlevad nöörid võivad sõrmede külge kinni jääda või töödeldava eseme külge haakuda.

Eriohutusjuhised traatharjadega töötamiseks

a) Tuleb arvestada, et isegi normaalsetes töötingimustes vöib harja küljest traaditükke lahti tulla. Ärge vajutage traatharjale liiga kövasti. Öhus lendavad traaditükid vöivad lihtsalt tungida läbi öhemate riideesemete ja/või naha.
b) Kui töö juures on soovitatav kasutada katet, vältige katte kokkupuutumist harjaga. Taldriku- ja potiharjade läbimõöt võib neile vajutamise ja tsentrifugaaljõu tulemusel suureneda.

Lisa-ohutusjuhised

a) Keermega lihvpaberí kinnitamiseks möeldud tööriistade puhul kontrollige, kas lihvpaberí keere vastab spindli keerme möötudele.
b) Fikseerige töödeldav ese. Töödeldava eseme kinnitamine kinnitusseadmesse või kruustangidesse on ohutum kui selle hoidmine käega.
c) Ärge puudutage lihvimis- ja löike-töötarvikuid enne, kui need on jahtunud.
d) Kui kasutate kiirkinnitusvöru, veenduge, et spindlile asetuv sisemine vöru oleks varustatud o-ring-tüüpi kummitihendiga ja et see tihend ei oleks kahjustatud. Hoolitsege samuti selle eest, et välimise vöru ja sisemise vöru pinnad oleksid puhtad.
e) Kasutage kiirkinnitusvöru ainult koos lihv- ja löikeketastega. Kasutage vaid vigastusteta ja nõuetekohaselt toimivaid võrusid.
f) Kui lüliti on sisselülitatud asendis ja toitevörgust pinge hetkeks kaob või pistik pistikupesast välja tuleb, seadke lüliti enne seadme uut käivitamist väljalülitatud asendisse.

TÄHELEPANU! Seade on möeldud kasutamiseks sisetingimustes.

Vaatamata turvakonstruktsiooni kasutamisele kogu töö vältel, turvavahendite ja lisakaitsevahendite kasutamisele, on seadmega töötamise ajal alati olemas kehavigastuste oht.

Kasutatud piktogrammide selgitused.

1. Tähelepanu, pidage kinni eriohutusjuhistest.
2. Lugege kasutusjuhend läbi ning järgige selles toodud hoiatusi ja ohutusjuhiseid!
3. Kasutage isikukaitsevahendeid (kaitseprillid, körvaklapid).
4. Kasutage kaitsekindaid.
5. Enne hooldus- või parandustoimingute alustamist tömmake seadme pistik pistikupesast välja.
6. Ärge lubage lapsi seadme lähedusse.
7. Kaitske seadet vihma eest
8. Teine kaitseklass

EHITUS JA KASUTAMINE

Nurklihvija on II isolatsiooniklassi elektriline käsitööriist. Seadme paneb tööle ühefaasiline kommutaatormootor, mille pöördekiirust piirab hammasjagaja. Seadet saab kasutada nii lihvimiseks kui lõikamiseks. Sellist tüüpi elektriseadmeid kasutatakse laialdaselt igat tüüpi kattekihtide eemaldamiseks metallelementidelt, ühenduskohtade pealispinna töötlemiseks, öhukeseseinaliste torude ja väiksemate metallelementide lõikamiseks. Spetsiaalsete töötarvikute kasutamise korral saab lihvijat lisaks lihvimisele ja lõikamisele kasutada ka rooste, vanade värvikihtide jms eemaldamiseks.

Lihvija kasutusala on mitmesugused remondi- ja ehitustööd, mis ei pea olema seotud metallidega. Nurklihivijat võib kasutada ka ehitusmaterjalide, näiteks telliste, sillutisekivide, keraamiliste plaatide jms lõikamiseks ja lihvimiseks.

Seade on möeldud kasutamiseks ainult kuivalt ja seda ei tohi kasutada poleerimiseks. Keelatud on kasutada elektritööriista vastuolus selle määratud otstarbega!

Kasutamine vastuolus määratud otstarbega

• Keelatud on töödelda asbesti sisaldavaid materjale. Asbest võib tekitada vähki.
• Ärge töödelge seadmega materjale, mille tolm on kergestisüttiv või plahvatusohtlik. Elektritööriista kasutamise ajal tekkivad sädemed, mis võivad eralduvad aurud süüdata.

- Ärge kasutage lihvimistöödeks lõikekettaid. Lõikekettad on möeldud materjali töötlemiseks äärega ja sellise ketta küljega lihvimisel võib ketas kahjustuda ja seadmega töötaja võib saada kehavigastusi.

JOONISTE SELGITUS

Alltoodud numeratsioon vastab käesoleva juhendi joonistel toodud seadme elementide numeratsioonile.

1. Spindli lukustusnupp
2. Töölüliti
3. Lisakäepide
4. Ketta kate
5. Välimine vöru
6. Sisemine võru
7. (Ketta katte) kang

* Völb esineda erinevusi joonise ja toote enda vahel.

KASUTATUD GRAAFILISTE SÜMBOLITE SELGITUS

TÄHELEPANU

HOIATUS

PAIGALDUS / SEADISTAMINE

INFO

VARUSTUS JA TARVIKUD

1. Ketta kate - 1 tk
2. Spetsiaalvöti - 1 tk
3. Lisakäepide - 1 tk

ETTEVALMISTUS TÖÖKS

LISAKÄEPIDEME PAIGALDAMINE

Lisakäepide (3) paigaldatakse ühte lihvija peas paiknevatest avaustest. Soovitatav on kasutada lihvijat koos lisakäepidemega. Kui hoiate lihvijat töötamise ajal kahe käega (kasutades ka lisakäepidet), väheneb oht, et puutute käega vastu pöörlevat ketast või harja või saate vigastada tagasilöögi töttu.

KETTAKATTE PAIGALDAMINE JA REGULEERIMINE

Kettakate kaitseb seadmega töötajat materjali küljest lahtitulevate osakeste eest, juhusliku kokkupuute eest töötarviku või sädemetega. Kettakate peab olema töö ajal alati paigaldatud ja erillist tähelepanu tuleb pöörata sellele, et selle kinnine osa oleks pööratud seadmega töötaja poole.

Kettakaitse kinnituskonstruktsioon võimaldab ilma tööriistadeta paigaldada kate köige sobivamasse asendisse.

- Laske lõdvemaks ja vabastage kettakatte (4) kang (10).

- Keerake kettakate (4) valitud asendisse.

• Lukustamiseks laske kang (10) alla.

Kettakaitse eemaldamine ja reguleerimine toimub vastupidises järjekorras vörreldes katte paigaldamisega.

TÖÖTARVIKUTE VAHETAMINE

Töötarvikute vahetamise ajal kandke töökindaid.

Spindli lukustusnupp (1) on möeldud eranditult ainult lihvija spindli lukustamiseks töötarvikute paigaldamise või eemaldamise ajaks. Ärge kasutage seda pöörleva ketta pidurdamiseks. Selle nõude eiramine võib viia lihvija kahjustamise või kasutaja vigastamiseni.

KETTA PAIGALDAMINE

Öhemate kui 3 mm lihv- või lõikeketaste korral paigaldage välimise võru (5) mutter sileda pinnaga kettast eemale (joonis B).

• Vajutage alla spindli lukustusnupp (1).
- Asetage spetsiaalvõti (komplektis) välimise võru (5) avadesse (joonis A).
- Võtmega keerates vabastage ja eemaldage välimine võru (5).
- Paigaldage ketas nii, et see oleks surutud vastu sisemise võru (6) pinda.
- Keerake välimine võru (5) paigale ja kinnitage kergelt spetsiaalvõtmega.

Ketta eemaldamine toimub paigaldamisega vörreldes vastupidises järjekorras. Paigaldamise ajal peab ketas olema surutud vastu sisemise vöru (6) pinda ja paiknema sellele sümmeetriliselt.

KEERMESTATUD AVAGA TÖÖTARVIKUTE PAIGALDAMINE

• Vajutage alla spindli lukustusnupp (1).
- Eemaldage eelmine töötarvik, kui see on paigaldatud.
- Enne paigaldamist eemaldage mölemad võrud, nii sisemine (6) kui ka välimine (5).
- Keerake töötarviku keermega osa spindlile ja pingutage pisut.

Keermestatud avaga töötarvikute eemaldamine toimub nende paigaldamisega vörreldes vastupidises järjekorras.

NURKLIHVIJA PAIGALDAMINE NURKLIHVIJATE STATIIVILE

Nurklihvijat või kasutada spetsiaalsel nurklihvijate jaoks möeldud statiivil, eeldusel, et lihvija on paigaldatud statiivile õigesti, järgides statiivi tootja juhiseid.

TÖÖ / SEADISTAMINE

Enne lihvija kasutamist kontrollige töötarviku seisundlt. Ärge kasutage rebenenud, mõranenud ega muul viisil kahjustatud töötarvikuid. Kulunud ketas või hari vahetage kohe välja uue vastu. Pärast töö löpetamist lülitage lihvija välja ja oodake kuni töötarvik täielikult peatub. Alles seejärel võite lihvija käest ära panna. Ärge püüdke peatada pöörlevat töötarvikut asetades selle töödeldava materjali vastu.

- Ärge suruge lihvijale liiga tugevalt. Elektritööriista kaal tekitab seadme efektiivseks tööks piisava surve. Liignet vajutamine ja surumine võivad põhjustada tarviku mõranemist.

- Kui lihvija töö ajal maha kukub, kontrollige kindlasti töötarvikut ja vajadusel vahetage see välja (kui selgub et töötarvik on vigastatud vöi deformeerunud).

- Ärge kunagi lööge tarvikuga vastu töödeldavat pinda.

- Vältige ketta toksimist ja hõõrumist vastu töödeldavat materjali, eriti nurkade, teravate servade jms töötlemisel. (see võib põhjustada kontrolli kaotamist seadme üle ja tagasilööki).

- Ärge mingil juhul kasutage ketassaagide puidulõlketerasid. Selliste ketaste kasutamine põhjustab sageli elektriseadme põrkumist, selle üle kontrolli kaotamist ja võib tekitada seadmega töötajale kehavigastusi.

SISSELÜLITAMINE / VÄLJALÜLITAMINE

Käivitamise ja töötamise ajal hoidke lihvijat mölema käega.

• Vajutage töölüliti tagumine pool (2) alla.
- Lükake töölülitit (2) ettepoole (lihvija pea suunas) (joonis C).
- Pideva töö režiimile lülitamiseks vajutage alla töölüliti nupu esimene osa.
- Lüliti lukustub automaatselt pikaajalise töö asendisse.
- Seadme väljalülitamiseks vajutage töölüliti nupu (2) tagumist osa.

Pärast lihvija käivitamist oodake, et töötarvik saavutaks maksimumkiiruse ja alles siis alustage tööd. Töötamise ajal ärge kasutage töölülitit, ärge lülitage lihvijat sisse ja välja. Lihvija töölülitit tohib käsitseda ainult ajal, kui lihvija on töödeldavalt materjalilt eemaldatud.

Seade on varustatud turvalülitiga, mis tähendab, et seade ei käivitu juhul, kui toitevõrgust pinge hetkeks kaob või

kui vooluvörku ühendatakse seade, mille turvalüliti on sisselülitatud asendis. Sellisel juhul lülitage lültiti uuesti väljalülitatud asendisse ja käivitage seade uuesti.

LÕIKAMINE

• Nurklihvijaga saab materjali lõigata ainult mööda sirgjoont.
• Ärge hoidke lõigatavat materjali käes.
• Suuremad elemendid tuleb toetada. Jälgige, et toetuspunkte oleks nii löikejoone läheduses kui materjali servades. Stabiilselt toetatud materjal ei nihku löikamise ajal.
  • Väiksemad elemendid kinnitage näiteks kruustangide, klambrite vms abil. Kinnitage materjal nii, et löikekoht jääks kinnituselemendi lähedusse. See tagab suurema löiketäpsuse.
  • Vältige lõikeketta vibreerimist ja hüplemist, sest see või halvendada lõikekvaliteeti ja põhjustada lõikeketta mõranemist.
• Löikamise ajal ärge osutage löikekettale külgsurvet.
• Kasutage lõigatava materjali jaoks sobivat ketast.
• Materjali läbilõikamisel peaks pealeandmissuund langema kokku lõikeketta pöörlemise suunaga.

õikesügavus sõltub ketta läbimõõdust (joonis G).

• Kasutage ainult nominaalse läbimõõduga kettaid, mis ei ole suuremad kui könealusele lihvijamudelile soovitatavad läbimõõdud.
• Sügavate lõigete korral (profilid, ehitusblokid, tellised jms) jälgige, et kinnitusvõru ei puutuks vastu töödeldavat materjali.

Lõikekettad kuumenevad töö ajal väga tugevalt. Ärge puudutage neid enne jahtumist katmata kehaosadega.

LIHVIMINE

Lihvimistöödeks võib kasutada näiteks lihvkettaid, lihvkivisid, hammastega kettaid, lihvkiust kettaid, traatharju, elastseid lihvpaberikettaid jms. Kõik töötarvikud ja kõik materjalid nõuavad erinevaid töövõtteid ja sobivate isikukaitsevahendite kasutamist.

Ärge kasutage lihvimiseks löikekettaid.

Lõikekettad on möeldud materjalide lõikamiseks ketta äärega.
- Ärge lihvige lõikeketta külgpinnaga. Selliste ketaste puhul on optimaalne kaldenurk 30° (joonis H).
- Lihvimistöid tohib teha ainult könealuse töö jaoks sobivate löikeketastega.

Kui töötate hammastega ketastega, lihvkiust ketastega või elastsete lihvpaberiketastega, jälgige ketta öiget kaldenurka (joonis I).

• Ärge lihvige kogu ketta pinnaga.
• Seda tüüpi kettaid kasutatakse lamedate pindade töötlemisel.

Traatharjad on möeldud eelkõige profilide ja raskesti ligipääsetavate kohtade puhastamiseks. Endega saab eemaldada näiteks roostet, vanu värvikihtea jms (joonis K).

Kasutage ainult selliseid töötarvikuid, mille lubatud pöördekiirus on suurem kui lihvija maksimaalne pöördekiirus koormuseta või sellega värdne.

HOOLDUS JA HOIDMINE

Enne mistahes paigaldus-, reguleerimis-, parandus- või hooldustoiminguid tömmake seadme toitejuhtme pistik pistikupesast välja.

HOOLDAMINE JA TRANSPORT

• Soovitame puhastada seadet iga kord vahetult pärast kasutamist.
• Ärge kasutage seadme puhastamiseks vett ega muid vedelikke.
• Puhastage seadet kuiva kangatüki või nõrga suruõhujoa abil.

• Ärge kasutage puhastusvahendeid ega lahusteid, sest need võivad kahjustada seadme plastosi.

• Puhastage regulaarselt ventilatsiooniavasid mootori korpuses, et vältida seadme ülekuumenemist.

• Toitejuhtme vigastamise korral vahetage see välja samade parameetritega juhtme vastu. Usaldage see töö kvalifitseeritud spetsialistile või viige seade teenindusse.
• Juhul, kui kommutaatorist lendab liigselt sädemeid, laske vastava kvalifikatsiooniga isikul kontrollida mootori süsiharjade seisundit.
• Hoidke seadet kuivas, lastele kättesaamatus kohas.

SÜSIHARJADE VAHETAMINE

Mootori kulunud (lühemad kui 5 mm), körbenud või rebenenud süsiharjad tuleb kohe välja vahetada. Vahetage alati mölemad süsiharjad korraga.

Usaldage süsiharjade vahetamine kvalifitseeritud isikule, kes kasutab originaalvaruosi.

Mistahes vead laske parandada seadme tootja volitatud hooldusfirmas.

TEHNILISED PARAMEETRID

NOMINAALANDMED

Nurklihvija
Parameeter Väärtus
Toitepinge 230 V AC
Toitesagedus 50 Hz
Nominaalne võimsus 1100 W
Nominaalne pöördekiirus 11 000 min	-1
Lihvketaste maksimaalne läbimõõt	125 mm
Ketta sisemine läbimõõt 22,2 mm
Spindli keere M14
Kaitseklass II
Kaal 2,4 kg
Tootmisaasta 2019

MÜRA JA VIBRATSIOONI PUUDUTAVAD ANDMED

Teavet müra ja vibratsiooni

Käesolevas juhendis esitatud tekkiva müra tasemed, nagu heliröhutase Lp A müra võimsustase Lw A ning mõõtemääramatus K, vastavad standardile EN 60745.

Allpool esitatud vibratsioonitase (kiirenduse tase) a_h ja mõõtemääramatus K on esitatud kooskõlas standardiga EN 60745.

Käesolevas juhendisesitatud vibratsioonitase on mõõdetud standardis EN 60745 sätestatud mõõtmisprotseduuri järgi ja seda võib kasutada elektritööriistade võrdlemisel. Seda võib kasutada ka vibratsiooniga kokkupuute esialgseks hindamiseks.

Esitatud vibratsioonitase on piisavalt esinduslik tööriista tavakasutuse puhul. Kui elektritööriista kasutatakse muul viisil või koos muude töötarvikutega, samuti juhu, kui tööriista piisavalt ei hooldata, võib vibratsioonitase muutuda. Ülaltoodud põhjused võivad suurendada kokkupuudet vibratsiooniga kogu tööaja vältel. Vibratsiooniga kokkupuute põhjalikuks hindamiseks tuleb arvesse võtta ka ajavahemikke, mil töörist on välja lülitatud või on sisse lülitatud, aga seda ei kasutata töö tegemiseks. Nii võib vibratsiooniga kokkupuute koguväärtus olla märgatavalt väiksem.

Seadmega töötaja kaitsmiseks vibratsiooni tagajärgede eest tule vötta lisa-ohutusmeetmeid, nagu elektritööriista a töötarvikute piisav hooldamine, sobiva temperatuuri tagamine, öige töökorraldus.

Helirōhutase: Lp _a = 86,8 dB(A) K= 3 dB(A)

Müra vöimsustase: Lw_A=97,8 dB(A) K=3 dB(A)

Mōōdetud vibratsioonitase: a_h=5,729 m/s^2K=1,5 m/s^2

KESKKONNAKAITSE

Ärge visake elektriseadmeid olmeprügi hulka, vaid vlige need käitlemiseks vastavasse asutusse. Informatsooni toote käitlemise kohta annab müüja või kohalik omavalitsus. Kasutatud elektrilised ja elektroonilised seadmed sisaldavad looduslikule keskkonnale ohtlikke alneid. Ümbertoötlemata seade kujutab endast ohtu keskkonnale ja inimeste tervisele.

* Tootjal on õigus muudatusi sisse viia.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa asukohaga Varsasavi, ul. Pograniczna 2/4 (edaspidi.: „Grupa Topex “) informeerib, et köik käsoleva juhendiga (edaspidi: juhend). muuhulgas selle teksti, fotode, skeerimde, jooniste, samuti selle ulesehitusega seotud autoriöigused kuuluvad eranditult Grupa Topex’ile ja on kaitstud 4. veebruari 1994 autoriöiguste ja muude sarnaste öiguste seadusega (vt. Seaduste ajakiri 2006 Nr 90 Lk 631 koos hilsemate muudatustega). Kogu juhendi vöi selle oade kopereimine, tööttlemine ja modifteseerimine kommertseesmärkidel ilma Grupa Topex’i kirjaliku loata on rangelt keelatud ning vöib kaasa tuua tsivilvastutuse ning karistuse.

ПРЕВОД НА ОРИГИНАЛНАТА ИНСТРУКЦИЯ
