Produkta veids	Leņķa slīpmašīna
Zīmols	Graphite
Modelis	59G110
Nominālā jauda	1100 W
Barošanas spriegums	230 V AC
Frekvence	50 Hz
Tukšgaitas apgriezieni	11000 min⁻¹
Maksimālais slīpripas diametrs	125 mm
Slīpripas urbums	22,2 mm
Vārpstas vītne	M14
Svars	2,4 kg
Aizsardzības klase	II (dubultā izolācija)
Ražošanas gads	2019
Skaņas spiediena līmenis	86,8 dB(A) (K=3 dB(A))
Skaņas jaudas līmenis	97,8 dB(A) (K=3 dB(A))
Vibrācijas paātrinājuma vērtība	5,729 m/s² (K=1,5 m/s²)
Galvenās funkcijas	Slīpēšana, griešana, slīpēšana ar smilšpapīru, metāla tīrīšana ar suku
Apkope un tīrīšana	Tīrīt pēc katras lietošanas ar sausu drānu vai zema spiediena saspiestu gaisu. Neizmantot ūdeni vai šķīdinātājus. Regulāri tīrīt ventilācijas spraugas.
Drošība	Valkāt aizsargaprīkojumu (aizsargbrilles, putekļu masku, dzirdes aizsardzību, cimdus). Izmantot aizsargpārsegu un papildu rokturi. Pirms apkopes atvienot no elektrotīkla.
Rezerves daļas un remontējamība	Maināmas ogles sukas (uzticēt profesionālim). Ieteicamas oriģinālās daļas. Remontam izmantot pilnvarotu servisu.
Vispārīga informācija	Lietošana tikai iekštelpās. Neapstrādāt azbestu vai viegli uzliesmojošus/ sprādzienbīstamus materiālus. Darbojas tikai sausā veidā.

Bieži uzdotie jautājumi - 59G110 Graphite

Kā nomainīt slīpripu uz Graphite 59G110 leņķa slīpmašīnas?

Lai nomainītu slīpripu, vispirms atvienojiet ierīci. Nospiediet vārpstas bloķēšanas pogu (1), lai nobloķētu vārpstu. Izmantojiet komplektā iekļauto speciālo atslēgu, lai atskrūvētu un noņemtu ārējo atloku (5). Noņemiet veco slīpripu, novietojiet jauno slīpripu pret iekšējo atloku (6), tad atkal uzskrūvējiet ārējo atloku un viegli pievelciet ar atslēgu. Uzmanību: slīpripas iekšējam diametram un biezumam jāatbilst instrumenta izmēriem.

Kā nobloķēt vārpstu, lai nomainītu piederumu?

Vārpstas bloķēšanas poga (1) atrodas netālu no slīpmašīnas galvas. Nospiediet to un turiet to nospiestu, vienlaikus griežot piederumu, līdz tas nofiksējas. Nekad neizmantojiet šo pogu, lai apturētu rotējošo slīpripu.

Kādu aizsargaprīkojumu man vajadzētu lietot?

Obligāti jāvalkā seju aizsedzoša aizsargmaska vai aizsargbrilles, putekļu maska, dzirdes aizsardzība, aizsargcimdi un nepieciešamības gadījumā speciāls priekšauts. Ilgstošs troksnis var izraisīt dzirdes zudumu, un daļiņu atlēcieni var traumēt acis.

Vai es varu izmantot slīpmašīnu pulēšanai?

Nē, modelis 59G110 nav paredzēts pulēšanai. To izmantojot šim uzdevumam, var rasties traumu risks un sabojāt instrumentu. Izmantojiet to tikai slīpēšanai, griešanai, slīpēšanai ar smilšpapīru un metāla tīrīšanai ar suku.

Kā noregulēt aizsargpārsegu?

Atskrūvējiet un pavelciet sviru (10) uz aizsargpārsega (4). Pagrieziet pārsegu vēlamajā pozīcijā, tad nolaidiet sviru, lai to nobloķētu. Pārsegam jābūt vērstam tā, lai aizsargātu operatoru no atlēcieniem un dzirkstelēm.

Ko darīt, ja griešanas laikā slīpripa iestrēgst?

Nekavējoties izslēdziet instrumentu un pagaidiet, līdz slīpripa pilnībā apstājas. Nemēģiniet noņemt kustībā esošu slīpripu. Pirms atkārtotas palaišanas nosakiet un novērsiet iestrēgšanas cēloni (piemēram, pārmērīgu spiedienu vai nepietiekami atbalstītu materiālu).

Kā apkopt ogles sukas?

Ogles sukas regulāri jāpārbauda. Ja tās ir nolietojušās (mazāk par 5 mm), apdegušas vai saplaisājušas, nomainiet abas sukas vienlaikus. Šī darbība jāuztic kvalificētam speciālistam, izmantojot oriģinālās daļas.

Kādu slīpripu izmantot metāla griešanai?

Izmantojiet metālam paredzētu griešanas slīpripu, kuras diametrs nepārsniedz 125 mm un urbums ir 22,2 mm. Slīpripas pieļaujamajam griešanās ātrumam jābūt vismaz 11000 apgr./min. Nekad neizmantojiet koka ripzāģa asmeņus.

Vai slīpmašīnu var izmantot ārpus telpām?

Nē, instruments ir paredzēts lietošanai tikai iekštelpās. Tas jāaizsargā no lietus un mitruma. Saskare ar ūdeni vai citiem šķidrumiem var izraisīt elektriskās strāvas triecienu.

Kā tīrīt slīpmašīnu pēc lietošanas?

Atvienojiet ierīci. Tīriet to ar sausu drānu vai zema spiediena saspiestu gaisu. Nekad neizmantojiet ūdeni, tīrīšanas līdzekļus vai šķīdinātājus. Ventilācijas spraugas regulāri jātīra, lai novērstu motora pārkaršanu.

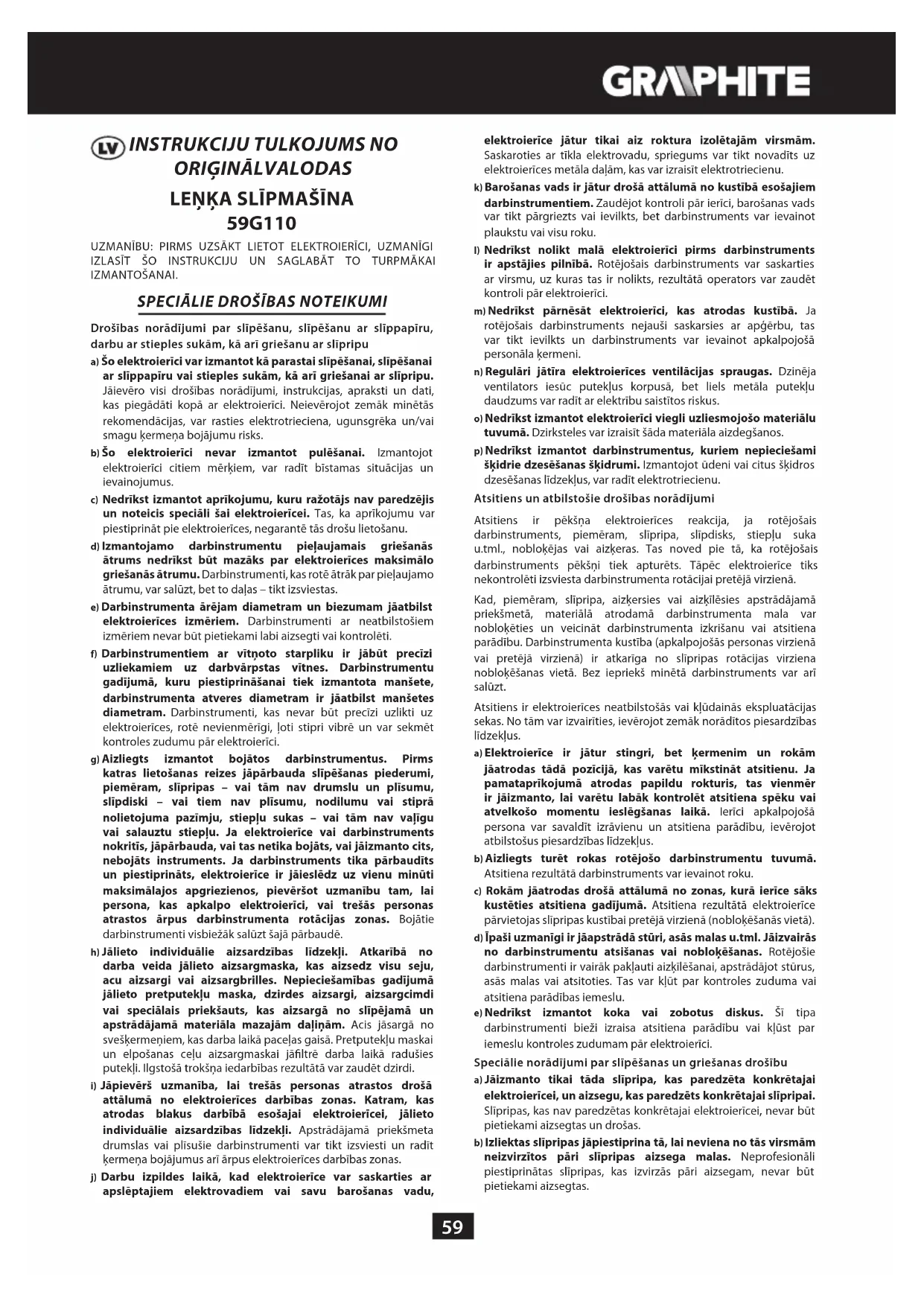

LIETOŠANAS INSTRUKCIJA 59G110 Graphite

Drošibas norādījumi par slīpēšanu, slīpēšanu ar slīppapīru, darbu ar stieples sukām, kā arī griešanu ar slīpripu

a) Šo elektroierici var izmantot kā parastai slīpēšanai, slīpēšanai ar slīppapīru vai stieples sukām, kā arī griešanai ar slīpripu. Jāievēro visi drošības norādījumi, instrukcijas, apraksti un dati, kas piegādāti kopā ar elektroierici. Neievērojot zemāk minētās rekomendācijas, var rasties elektrotrieciena, ugunsgrēka un/vai smagu ēermeņa bojājumu risks.
b) Šo elektroierici nevar izmantot pulēšanai. Izmantojot elektroierici citiem mērķiem, var radit bīstamas situācijas un ievainojumus.
c) Nedrikst izmantot aprikojumu, kuru ražotājs nav paredzējis un noteicis speciāli šai elektroierīcei. Tas, ka aprikojumu var piestiprināt pie elektroierīces, negarantē tās drošu lietošanu.
d) Izmantojamo darbinstrumentu pieļaujamais griešanās ātrums nedrikst būt mazāks par elektroierīces maksimālo griešanās ātrumu. Darbinstrumenti, kas rotē ātrāk par pieļaujamo ātrumu, var salūzt, bet to daļas – tikt izsviestas.
e) Darbinstrumenta ärëjam diametram un biezumam jäatbilst elektroierices izmëriem. Darbinstrumenti ar neatbilstošiem izmëriem nevar büt pietiekami labi aizsegti vai kontrolëti.
f) Darbinstrumentiem ar vītnoto starpliku ir jābūt precīzi uzliekamiem uz darbvārpstas vītnes. Darbinstrumentu gadījumā, kuru piestiprināšanai tiek izmantota manšete, darbinstrumenta atveres diametram ir jāatbilst manšetes diametram. Darbinstrumenti, kas nevar būt precīzi uzlikti uz elektroierīces, rotē nevienmērīgi, ľoti stipri vibrē un var sekmēt kontroles zudumu pār elektroierīci.
g) Aizliegts izmantot bojātos darbinstrumentus. Pirms katras lietošanas reizes jäpärbauda slipēšanas piederumi, piemēram, slipripas - vai tām nav drumslu un plisumu, slipdiski - vai tiem nav plīsumu, nodilumu vai stiprā nolietojuma pazīmju, stieplu sukas - vai tām nav valīgu vai salauztu stieplu. Ja elektroierice vai darbinstruments nokritis, jäpärbauda, vai tas netika bojāts, vai jāizmanto cits, nebojāts instruments. Ja darbinstruments tika pārbaudīts un piestiprināts, elektroierice ir jāieslēdz uz vienu minūti maksimālajos apgriezienos, pievēršot uzmanību tam, lai persona, kas apkalpo elektroierici, vai trešās personas atrastos ārpus darbinstrumenta rotācijas zonas. Bojātie darbinstrumenti visbiežāk salūzt šajā pārbaudē.
h) Jālieto individuālie aizsardzības līdzekļi. Atkarībā no darba veida jālieto aizsargmaska, kas aizsedz visu seju, acu aizsargi vai aizsargbrilles. Nepieciešamības gadijumā jālieto preptutekļu maska, dzirdes aizsargi, aizsargcīmdi vai speciālais priekšauts, kas aizsargā no slipējamā un apstrādājamā materiāla mazajām daljinām. Acis jāsargā no svešķermeņiem, kas darba laikā paceļas gaisā. Preptutekļu maskai un elpošanas celu aizsargmaskai jāfiltrē darba laikā radušies putekļi. Ilgstošā trokšņa iedarbības rezultātā var zaudēt dzirdi.
i) Jāpievērš uzmanība, lai trešās personas atrastos drošā attālumā no elektroierīces darbības zonas. Katram, kas atrodas blakus darbībā esošajai elektroierīcei, jālieto individuālie aizsardzības lidzekļi. Apstrādājamā priekšmeta drumslas vai plīsušie darbinstrumenti var tikt izsviesti un radīt kērmeņa bojājumus arī ārpus elektroierīces darbības zonas.
j) Darbu izpildes laikā, kad elektroierīce var saskarties ar apslēptajiem elektrovadiem vai savu barošanas vadu,

elektroierīce jātur tikai aiz roktura izolētajām virsmām. Saskaroties ar tikla elektrovadu, spriegums var tikt novadīts uz elektroierīces metāla dalām, kas var izraisīt elektrotriecienu.

k) Barošanas vads ir jātur drošā attālumā no kustībā esošajiem darbinstrumentiem. Zaudējot kontroli pār ierīci, barošanas vads var tikt pārgriezts vai ievilkts, bet darbinstruments var ievainot plaukstu vai visu roku.
I) Nedrikst nolikt malā elektroierīci pirms darbinstruments ir apstājies pilnībā. Rotējošais darbinstruments var saskarties ar virsmu, uz kuras tas ir nolikts, rezultātā operators var zaudēt kontroli pār elektroierīci.
m) Nedrikst pärnësät elektroierici, kas atrodas kustibā. Ja rotējošais darbinstruments nejauši saskarsies ar apgērbu, tas var tikt ievilkts un darbinstruments var ievainot apkalpojošā personāla kernenī.
n) Regulāri jātīra elektroierices ventilācijas spraugas. Dzinēja ventilators iesūc puteklus korpusā, bet liels metāla puteklu daudzums var radīt ar elektribu saistītos riskus.
o) Nedrikst izmantot elektroierici viegli uzliesmojošo materiālu tuvumā. Dzirksteles var izraisīt šāda materiāla aizdegšanos.
p) Nedrikst izmantot darbinstrumentus, kuriem nepieciešami škidrie dzesēšanas škidrumi. Izmantojot üdeni vai citus škidros dzesēšanas lidzeklus, var radit elektrotriecienu.

Atsitiens un atbilstošie drošības norādījumi

Atsitiens ir pēkšna elektroierīces reakcija, ja rotējošais darbinstruments, piemēram, slīpripa, slīpdisks, stieplu suka u.tml., noblokējas vai aizkeras. Tas noved pie tā, ka rotējošais darbinstruments pēkšni tiek apturēts. Tāpēc elektroierīce tiks nekontrolēti izsviesta darbinstrumenta rotācijai pretējā virzienā.

Kad, piemēram, slīpripa, aizkersies vai aizkīlesies apstrādājamā priekšmetā, materiālā atrodamā darbinstrumenta mala var noblokēties un veicināt darbinstrumenta izkrišanu vai atsitiena parādību. Darbinstrumenta kustība (apkalpojošās personas virzienā vai pretējā virzienā) ir atkarīga no slīpripas rotācijas virziena noblokēšanas vietā. Bez iepriekš minētā darbinstruments var arī salūzt.

Atsitiens ir elektroierīces neatbilstošās vai klūdainās ekspluatācijas sekas. No tām var izvairīties, ievērojot zemāk norādītos piesardzības līdzekļus.

a) Elektroierice ir jātur stingri, bet kermenim un rokām jāatrodas tādā pozicljā, kas varētu mīkstināt atsitienu. Ja pamataprīkojumā atrodas papildu rokturis, tas vienmēr ir jāizmanto, lai varētu labāk kontrolēt atsitiena spēku val atvelkošo momentu ieslēgšanas laikā. Ierīci apkalpojošā persona var savaldīt izrāvienu un atsitiena parādību, ievērojot atbilstošus piesardzības līdzekļus.
b) Aizliegts turēt rokas rotējošo darbinstrumentu tuvumā. Atsitiena rezultātā darbinstruments var ievainot roku.
c) Rokām jāatrodas drošā attālumā no zonas, kurā ierīce sāks kustēties atsitiena gadījumā. Atsitiena rezultātā elektroierīce pārvietojas slīpripas kustībai pretējā virzienā (nobloķešanās vietā).
d) Īpaši uzmanīgi ir jāapstrādā stūri, asās malas u.tml. Jāizvairās no darbinstrumentu atsīšanas vai noblokešanas. Rotējošie darbinstrumenti ir vairāk pakļauti aizkīlēšanai, apstrādājot stūrus, asās malas vai atsitoties. Tas var klūt par kontroles zuduma vai atsitiena parādības iemeslu.
e) Nedrīkst izmantot koka vai zobotus diskus. Šī tipa darbinstrumenti bieži izraisa atsitiena parādību vai klūst par iemeslu kontroles zudumam pār elektroierīci.
Speciālie norādījumi par slīpēšanas un griešanas drošību
a) Jāizmanto tikai tāda slīripa, kas paredzēta konkrētajai elektroierīcei, un aizsegu, kas paredzēts konkrētajai slīripai. Slīripas, kas nav paredzētas konkrētajai elektroierīcei, nevar būt pietiekami aizsegtas un drošas.
b) Izliektas slipripas jäpiestiprina tä, lai neviena no täs virsmäm neizvirzitos päri slipripas aizsega malas. Neprofesionäli piestiprinätas slipripas, kas izvirzäs päri aizsegam, nevar büt pietiekami aizsegtas.

c) Aizsegam jābūt piestiprinātam pie elektroierīces tā, lai nodrošinātu visaugstāko drošības pakāpi, un uzstādītam tā, lai slīpripas daļa, kas nav aizsegta un vērsta uz operatora pusi, būtu pēc iespējas mazāka. Aizsegs pasargā operatoru no drumslām, gadījuma kontakta ar slīpripu, kā arī dzirkstelēm, kas varētu aizdedzināt apgērbu.
d) Slipripas ir jäizmanto tikai tiem darbiem, kuriem täs ir paredzetas. Piemēram, nedrikst slīpēt ar griezejdiska sāna virsmu. Griezejdiski ir paredzeti materiāla griešanai ar diska malu. Sānu spēku ietekmē šie diski var salūzt.
e) Izvēlētajai slīpripai vienmēr ir jāizmanto nebojātas nostiprinātājmanšetes, kurām ir pareizais izmērs un forma. Atbilstošas manšetes balsta slīpripu un samazina salūšanas risku. Manšetes, kas ir paredzētas griezejdiskiem, var atškirties no manšetēm, kas paredzētas citām slīpripām.
f) Nedrikst izmantot nolietotas slipripas no lielakām elektroiericēm. Lielāko elektroieriču slipripas nav paredzētas lielākam apgriezienu skaitlim, kas ir raksturīgs mazākajām elektroiericēm, tādejādi slipripas var salūzt.

Papildus speciālie drošības norādījumi griešanai ar griezejdisku

a) Jāizvairās no griezējdiska noblokešanas vai pārāk lielas spiešanas uz diska. Neveikt pārmērīgi dzilus griezumus. Griezējdiska pārslodze palielina tā slodzi un tieksmi aizkilēties vai noblokeṭies, tādejādi arī palielinot atsitiena parādības vai diska salūšanas iespējamību.
b) Jābūt uzmanīgam (-ai), strādājot zonā pirms un aiz rotējošā griezējdiska. Griezējdiska pārvietošana apstrādājamā priekšmetā virzienā no sevis var izraisīt to, ka atsitiena parādības gadījumā elektroierīce tiks izsviesta kopā ar rotējošo disku tieši lietotāja virzienā.
c) Diska aizkīlēšanas vai darba pārtraukšanas gadījumā izslēgt elektroierīci un uzgaidīt, kamēr disks pilnībā apstāsies. Aizliegts mēgināt izvilkt rotējošo disku no griezuma vietas, jo tas var izraisīt atsitiena parādību. Noteikt un likvidēt aizkīlēšanas iemeslu.
d) Neieslēgt elektroierici atkārtoti, kamēr tā atrodas materiālā. Pirms pārgriešanas turpināšanas griezējdiskam ir jāsasniedz savs maksimālais griešanās ātrums. Pretējā gadījumā disks var aizkerties, tikt izsviests no apstrādājamā priekšmeta vai izraisīt atsitiena parādību.
e) Pirms apstrādes atbalstit plāksnes vai lielus priekšmetus, lai mazinātu atsitiena risku, kuru var izraisit aizkīlētais disks. Lielie priekšmeti var saliekties zem sava svara. Atbalstit apstrādājamo priekšmetu no divām pusēm: gan griezuma līnijas, gan malu tuvumā.
f) Jābūt īpaši uzmanīgam (-ai), griežot caurumus sienās vai strādājot citās slikti pārredzamās vietās. Griezejdisks, kas iegriežas materiālā, var izraisīt elektroierīces atsitienu, saskaroties ar gāzes vadiem, ūdens vadiem, elektriskajiem vadiem vai citiem priekšmetiem.

Speciālie drošības norādījumi darbam ar slīppapīru

a) Nedrikst izmantot pārāk lielus slīppapīra gabalus. Izvēloties slippapīra izmēru, nepieciešams ṣemt vērā ražotāja rekomendācijas. Slippapīrs, kas izvirzās ārpus slīpēšanas plāksnes, var radit ievainojumus, kā ari izraisīt papīra noblokešanos vai saplišanu, vai ari veicināt atsitienu.
Speciālie drošības norādījumi pulēšanai
a) Nepieļaut pulēšanas uzgaļa brīvās daļas vai tās nostiprinošo siksnīņu brīvo rotāciju. Nobloķet vai piegriezt brīvās siksnīņas. Nenostiprinātās un kustībā esošās siksnīņas var sapīt pirkstus vai aizkerties aiz apstrādājamā priekšmeta.
Speciālie drošības norādījumi darbam ar stiepļu sukām
a) Jānem vērā, ka pat normalās lietošanas gadijumā suka zaudē nelielus stieples gabalus. Nedrikst pārslogot stieples, pārmērīgi spiežot uz tām. Gaisā lidojošie stieplu gabali var viegli pārplēst plānu apgērbu un/vai ievainot ādu.

b) Ja ir ieteicams izmantot aizsegu, jānovērš sukas kontakts ar aizsegu. Škīvju un podu suku diamets var palielināties spiediena un centrbēdzes spēka dēļ.

Papildu drošības norādījumi

a) Gadijumos, kad nepieciešams piestiprināt slipripas ar vītnoto atveri, pārbaudit, vai slipripas vītnes garums atbilst darbvārpstas vītnes garumam.
b) Apstrādājamais priekšmets ir jānofiksē. Nostiprināt priekšmetu fiksējošā ierīcē vai spīlēs ir drošāk nekā turēt to rokā.
c) Nepieskarties pie griezejdiskiem un slipdiskiem, pirms tie ir atdzisuši.
d) Izmantojot ātrdarbības manšeti, jāpārliecinās, vai iekšējā manšete, kas piestiprināta pie darbvārpstas, ir aprikota ar o-ring tipa gumijas gredzenu un vai tas nav bojāts. Jānodrośina, lai ārējās un iekšējās manšetes virsmas būtu tiras.
e) Izmantot ātrdarbības manšeti tikai kopā ar slīpdiskiem un griezejdiskiem. Izmantot tikai nebojātās un pareizi strādājošas manšetes.
f) Gadijumā, kad īslaicīgi pazūd spriegums vai kontaktdakša tiek izņemta no tikla kontaktligzdas tad, kad slēdzis ir ieslēgtā pozīcijā, atblokēt slēdzi pirms jaunās ieslēgšanas un uzlikt to izslēgtā pozīcijā.

UZMANĪBU! Ierīce ir paredzēta izmantošanai iekštelpās.

Neskatoties uz lerīces drošu konstrukciju, kā arī drošības un papildus aizsardzības līdzekļu izmantošanu, vienmēr ir neliels risks gūt traumas darba laikā.

Izmantoto piktogrammu skaidrojums

1. Uzmanibu – jäievëro īpaši piesardzibas lidzekli
2. Izlasit lietošanas instrukciju, ievërot tajä ietvertus brîdinājumus un drošibas noteikumus!
3. Izmantot personigas aizsardzibas lidzeklus (aizsargbrilles, dzirdes aizsargi)
4. Izmantot aizsargcimdus
5. Atslēgt barošanas vadu pirms apkalpošanas vai remontdarbiem
6. Nepielaist bērnus pie iekārtas
7. Sargāt no lietus
8. Otrā aizsardzības klase

UZBÜVE UN PIELIETOJUMS

Lenka slipmašina ir manuālā elektroiekārta ar ll izolācijas klasi. Elektroiekārtas piedziņu viedo vienfāzes kolektora dzinējs, kura rotācijas ātrums tiek reducēts ar lenka zobrata pārvada palīdzību. Tā var kalpot gan slīpēšanai, gan ari griešanai. Ši tipa elektroiekārtas izmanto visa veida nelidzenumu likvidēšanai no metāla elementiem, šuvju virsmas apstrādei, plānsienu cauruļu un nelielu metāla elementu pārgriešanai utt. Izmantojot atbilstošu aprīkojumu, lenka slipmašina var tikt izmantot ne tikai griešanai un slīpēšanai, bet ari tīrīšanai, piemēram, no rūsas, krāsas u.tml.

Lenka slipmašinas pielietošanas sfēras ir visa veida remontdarbi un konstruktīvie darbi, kas ir saistīti ne tikai ar metāliem. Lenka slipmašina var tikt izmantota būvniecības materiālu, piemēram, kieģelu, kaltā akmens, keramikas fližu u.tml. griešanai un slipēšanai.

Ierice ir paredzēta tikai sausam darbam, tā nevar tikt izmantota pulēšanai. Nedrikst izmantot elektroierīci neatbilstoši tās izmantošanas mērķim.

Lietošana neatbilstoši izmantošanas mērķim.

- Nedrikst apstrādāt materiālus, kas satur azbestu. Azbests in kancerogēns.

- Nedrikst apstrādāt materiālus, kuru putekļi ir viegli uzliesmojoši vai sprādzienbīstami. Darba laikā ar elektroiekārtu veidojas dzirksteles, kas var izraisīt izdalāmo tvaiku aizdegšanos.

- Slipēšanas darbiem nedrīkst izmantot slīpripas, kas paredzētas griešanai. Griezējdiski strādā ar frontālo virsmu un, slīpējot ar šāda diska sānu virsmu, var sabojāt griezējdisku, kā rezultātā operators var gūt ievainojumus.

Zemāk minētā numerācija attiecās uz tiem ierīces elementiem, kuri ir minēti šīs instrukcijas grafiskajā daļā.

1. Darbvārpstas blokēšanas poga
2. Slēdzis
3. Papildrokturis
4. Diska aizsegs
5. Ārējā manšete
6. lekšējā manšete
7. Svira (diska aizsegam)
   * Attels un izstrādājums var nedaudz atšljirties.

SIMBOLU APRAKSTS

PIEZIME

BRĪDINĀJUMS

MONTĀŽA/IESTATĪJUMI

INFORMĂCIJA

APRĪKOJUMS UN PIEDERUMI

1. Diska aizsegs - 1 gab.
2. Speciālā atslēga - 1 gab.
3. Papildrokturis - 1 gab.

SAGATAVOŠANĀS DARBAM

PAPILDROKTURA MONTĀŽA

Papildrokturis (3) tiek uzlikts vienā no slīpmašīnas galvas atverēm. Ir ieteicams izmantot slīpmašīnu ar piestiprinātu papildrokturi. Darba laikā, turot slīpmašīnu ar abām rokām, tiek mazināts risks pieskarties ar roku pie rotējošā diska vai sukas, kā arī gūt traumu atsitiena parādības laikā.

DISKA AIZSEGA MONTĀŽA UN REGULĒŠANA

Diska aizsegs sargā operatoru no drumslām, nejaušā kontakta ar darbinstrumentu vai dzirkstelēm. Tam jābūt vienmēr piestiprinātam, papildus pievēršot uzmanību tam, lai tā aizsedzošā dāļa būtu vērsta pret operatoru.

Diska aizsega montāžas konstrukcija lauj piestiprināt aizsegu optimālajā stāvoklī bez papildu instrumentu izmantošanas.

• Atlaist un atvilkt sviru (10) uz diska aizsega (4).
• Pagriezt diska aizsegu (4) nepieciešamajā stāvoklī.
  • Noblokët, nolaižot sviru (10).

Diska aizsega demontāža un regulācijas notiek tieši pretēji tā montāžai.

DARBINSTRUMENTU NOMAINA

Darbinstrumentu nomaiņas laikā jāizmanto darba cimdi.

Darbvärpstas blokëšanas poga (1) ir domāta tikai slīpmašinas darbvärpstas blokëšanai darbinstrumenta montāžas vai demontāžas laikā. Nedrikst izmantot to kā bremzëšanas pogu diska griešanās laikā. Pretējā gadījumā var tikt bojāta slīpmašina vai ievainots lietotājs.

DISKU MONTĀŽA

Slipdisku vai griezējdisku ar biezumu zem 3 mm gadījumā ārējās manšetes (5) uzgriezni nepieciešams uzskrūvēt ar plakano virsmu pret diska pusi (B att.).

- Nospiest darbvārpstas blokēšanas pogu (1).

• lelikt speciālo atslēgu (atrodas komplektācijā) ārējās manšetes (5) atverēs (A att.).
• Pagriezt atslēgu, padarīt valīgāku un nonemt ārējo manšeti (5).
• Uzlikt disku tā, lai tas tiktu piespiests pie iekšējās manšetes (6) virsmas.
• Pieskrūvēt ārējo manšeti (5) un viegli pievilkt ar speciālo atslēgu.

Diska demontāža notiek pretēji tā montāžai. Montāžas laikā diskam jābūt piespiestam pie iekšējās manšetes (6) virsmas.

DARBINSTRUMENTU AR VÍTNOTO ATVERI MONTAŽA

• Nospiest darbvārpstas blokēšanas pogu (1).
• Nonemt iepriekš piestiprinātus darbinstrumentus – ja tie tika piestiprināti.
• Pirms montāžas nonemt abas manšetes – iekšējo (6) un ārējo (5).
• Pieskrūvēt darbinstrumenta vītnoto daju pie darbvārpstas un viegli pievilkt.

Darbinstrumentu ar vītnoto atveri demontāža ir tieši pretēja to montāžai.

LENKA SLIPMAŠINAS MONTAŽA LENKA SLIPMAŠINU STATIVÄ

Ir pielaujama lenka slipmašinas izmantošana ar lenka slipmašinâm paredzêto statīvu ar nosacījumu, ka tā tiks pareizi piestiprināta saskaņa ar statīva ražotāja montāžas instrukciju.

DARBS/ IESTATIJUMI

Pirms slipmašinas izmantošanas ir nepieciešams pārbaudit slipripu stāvokli. Nedrikst izmantot izrobitās, saplaisājušās vai citādi bojātās slipripas. Nolietoto ripu vai suku pirms lietošanas nepieciešams nekavējoties nomainit. Pēc darba belgām vienmēr nepieciešams atslēgt slipmašinu un uzgaidit, kamēr darbinstruments apstāsies. Tikai tad slipmašinu var nolikt. Nedrikst bremzēt rotējošo slipripu, piespiežot to pie apstrādājamā materiāla.

- Slipmašinu aizliegts pârslogot. Elektroiekârtas svars rada pietiekamu spiedienu, lai efektīvi strādātu ar ierīci. Pârslodze un pārmērīga spiešana var radīt darbinstrumentu bīstamu plīšanu.

• Ja darba laikā slīpmašina nokrit, nepieciešams obligāti pārbaudit un nepieciešamības gadījumā nomainīt darbinstrumentu, konstatējot bojājumus vai deformācijas.
• Aizliegts sist ar darbinstrumentu pa apstrādājamo materiālu.
• Jāizvairās no diska sišanas un materiāla noņemšanas ar tā palīdzību, īpaši apstrādājot stūrus, asās malas u.tml. (pretējā gadījumā var zaudēt kontroli pār elektroiekārtu un rasties atsitiena parādība).
• Aizliegts ripzágos izmantot diskus, kuri ir paredzēti koksnes griešanai. Šādu disku izmantošana bieži noved pie atsitiena parādības, kontroles zuduma pār iekārtu un operatora ķermeņa bojājumiem.

IESLĘGŠANA/ IZSLĘGŠANA

Slipmašinas ieslēgšanas un darba laikā to nepieciešams turēt ar abām rokām.

• Nospiest slēdža (2) aizmugurējo daļu.
• Pārvietot slēdzi (2) uz priekšu (galvas virzienā) (C att.).
• Ilgstošam darbam – nospiest priekšēju slēdža daļu.
• Slēdzis tiks automātiski noblokēts ilgstošā darba režimā.
• Lai izslēgtu iekārtu, nepieciešams nospiest uz slēdža pogas (2) aizmugurējās dajas.
  Pēc slīpmašinas ieslēgšanas ir jāuzgaida, kamēr slīpripa sasniegs maksimālo ātrumu un tikai tad var uzsākt darbu. Darba laikā nedrikst izmantot slīpmašinas slēdzi, ieslēdzot vai izslēdzot slīpmašinu. Slēdzi var izmantot tikai tad, kad slīpmašina ir noņemta no apstrādājamā materiāla.

Iericei ir minimālā sprieguma atvienotājs, kas nozīmē, ka gadījumā, ja tiklam pazudīs spriegums vai iekārta tiks pievienota pie kontaktligzdas, kad atvienotājs būs pozicijā "leslēgts", iekārta nedarbosies. Šajā gadījumā uzlikt atvienotāju pozicijā "lzslēgts" un atkārtoti ieslēgt iekārtu.

GRIEŠANA

• Griešana ar slīpmašīnu notiek tikai taisnā līnijā.
• Negriezt materiālu, turot to rokā.
• Lielus elementus nepieciešams atbalstīt, un pievērst uzmanību, lai balsta punkti atrastos griezuma līnijas tuvumā un materiāla beigu daļā. Stabili novietotam materiālam nebūs tendencies pārvietoties griešanas laikā.
• Maziem elementiem jābūt nostiprinātiem, piemēram, spīlēs u.tml. Materiāls ir jānostiprina tā, lai griezuma vieta atrastos nostiprinošā elementa tuvumā. Tas nodrošinās precīzāku griešanu.

- Nedrikst pieļaut griezējdiska vibrācijas vai piesišanu, jo tas pasliktinās griezuma kvalitāti un var radīt griezējdiska plīšanu.

• Griešanas laikā nespiest uz griezējdiska sāniem.

- Atkaribā no griežamā materiāla izmantot atbilstošu griezejdisku.

- Pārgriežot materiālu, ieteicams, lai kustības virziens būtu vienāds ar griezējdiska rotācijas virzienu.

Griešanas dzilums ir atkarīgs no disku diametra (G att.).

• Jāizmanto tikai tādi diski, kuru nominālais diamets nav lielāks par disku diametru, kas ir paredzēti konkrētas slīpmašīnas modelim.
  • Dziljāko griezumu gadījumā (piem., profili, būvniecības bloki, kieģelī u.tml.) nepieļaut manšešu saskaršanos ar apstrādājamo materiālu.

Darba laikā griezējdiski sasniedz ļoti augstu temperatūru - nedrikst pieskarties pie diskiem ar neaizsegtām kermana dājam pirms to atdzišanas.

SLIPESANA

Slīpēšanas darbos izmantot, piemēram, slīpdiskus, škīvjveida slīpripas, diskus ar neaustu slīpēšanas materiālu, stieplu sukas, elastīgus diskus slīppapīram u.tml. Katram diska un apstrādājamā materiāla veidam nepieciešama atbilstoša darba tehnika un atbilstoša personīgās aizsardzības lidzekļu pielietošana.

Slīpēšanai nedrīkst izmantot disku, kas paredzēts griešanai.

Slipdiski ir paredzēti materiāla likvidēšanai ar diska malu.

• Nedrikst slipēt ar diska sānu virsmu. Optimālais darba lenķis šāda tipa diskiem ir 30° (H att.).
• Ar slīpēšanu saistītie darbi var tikt veikti tikai izmantojot konkrētā materiāla veidam atbilstošu slīpdisku.

Strādājot ar diskiem ar neaustu slipēšanas materiālu un elastīgiem diskiem slippapīram, nepieciešams pievērst uzmanību atbilstošam noberzuma lenķim (I att.).

• Nedrikst slipēt ar visu diska virsmu.
• Šī tipa diski tiek izmantoti plakano virsmu apstrādei.

Stiepļu sukas ir paredzētas, galvenokārt, profilu un grūti pieejamo vietu tirišanai. Ar to palidzību var nonemt, piem., rūsu, krāsas u.tml., no materiāla virsmas (K att.).

Jäizmanto tikai tādi darbinstrumenti, kuru pieļaujamais rotācijas ātrums ir lielāks vai vienāds ar leņka slīpmašinas maksimālo ātrumu tukšgaitā.

APKALPOŠANA UN APKOPE

Pirms jebkuras darbības, kas saistīta ar instalēšanu, regulēšanu, remontu vai apkopi, barošanas vada kontaktdakša jäizņem no kontaktligzdas.

APKOPE UN UZGLABĀŠANA

• leteicams tīrīt iekārtu pēc katras lietošanas reizes.

• Tirišanai nedrikst izmantot uđeni vai citu škidrumu.

• lekāra ir jātīra ar sausu auduma gabalu vai zema spiediena saspiesto gaisu.

• Nedrikst izmantot mazgāšanas līdzekļus un škīdinātājus, jo tie var sabojāt plastmasas elementus.
• Regulārī tīrīt ventilācijas spraugas dzinēja korpusā, lai nepieļautu iekārtas pārkaršanu.
• Barošanas vada bojājuma gadījumā tas ir jānomaina pret vadu ar tādiem pašiem parametriem. Šī darbība ir jālūdz veikt kvalificētai personali vai iekārta jānodod servisa centrā.
  • Pārmērīgās kolektora dzirksteļošanas gadījumā kvalificētai personai jālūdz veikt elektrodzinēja oglekļa suku stāvokļa pārbaude.
• lekārta vienmēr ir jāuzglabā sausā, bērniem nepieejamā vietā.

OGLEKŁA SUKU NOMAINA

Nolietotās (īsākas par 5 mm), sadedzinātas vai plīsušas dzinēja oglekļa sukas nepieciešams uzreiz nomainīt. Vienmēr vienlaicīgi ir jāmaina abas oglekļa sukas.

Oglekja suku nomaiņu nepieciešams veikt tikai kvalificētai personai, kas izmanto oriģinālās rezerves daļas.

Jebkura veida defekti ir jānovērš ražotāja autorizētā servisa centrā.

TEHNISKIE PARAMETRI

NOMINÄLIE PARAMETRI

Lenka slipmašina
Parametrs Vērtība
Barošanas spriegums 230 V AC
Barošanas frekvence 50 Hz
Nominālā jauda 1100 W
Nominālais rotācijas ātrums 11 000 min	-1
Maks. diska diametrs 125 mm
Diska iekšējais diametrs 22,2 mm
Darbvārpstas vītne M14
Aizsardzības klase II
Masa 2,4 kg
Ražošanas gads	2019

DATI PAR TROKSNI UN VIBRĀCIJĀM

Informācija par trokšņiem un vibrāciju

Tādi emitētā trokšņa līmeņi kā emitētā akustiskā spiediena līmenis Lp A un akustiskās jaudas līmenis Lw A , kā arī mērījuma neprecizitāte K ir minēta zemāk saskaņā ar normu EN 60745.

Vibrāciju vērtības (paātrinājuma vērtības) un mērijuma neprecizitāte K norādīti saskaṇā ar normu EN 60745 un minēti zemāk.

Šajā instrukcijā norādītais vibrāciju limenis tika mērīts saskaņā ar mērišanas procedūru, kas noteikta normā EN 60745, un var tikt izmantots elektroiekārtu salīdzināšanal. To var arī izmantot, lai veiktu vibrācijas ekspozīcijas sākotnējo novērtējumu.

Dotais vibrāciju līmenis ir representatīvs rādītās elektroiekārtas pamatizmantošanas mērķiem. Ja iekārta tiks izmantota citiem mērķiem vai ar citiem darbinstrumentiem, kā ari, ja netiks pietiekami labi kopta, vibrāciju līmenis var mainīties. lepriekš minēti iemesli var palielināt vibrācijas ekspozīciju visā darba periodā.

Lai precīzi novērtētu vibrācijas ekspozīciju, jāņem vērā periodi, kad elektroiekārta ir izslēgta un kad ir ieslēgta, bet netiek izmantota darbam. Šādi kopējā vibrācijas ekspozīcija var klūt ievērojami mazāka.

Lai pasargātu lietotāju no vibrācijas sekām, jānodrošina tādi papildu drošības līdzekļi kā elektroiekārtas un darbinstrumentu apkope, atbilstoša roku temperatūra un atbilstoša darba organizācija.

Akustiskā spiediena limenis: Lp _a = 86,8 dB(A) K= 3 dB(A)

Akustiskās jaudas limenis: Lw_A=97,8 dB(A) K=3 dB(A)

Vibrāciju paātrinājuma vērtība: a_n=5,729 m/s^2 K=1,5 m/s^2

VIDES AIZSARDZIBA

Elektroinstrumentus nedrikst izmest kopá ar sadzives atkritumiem. Tie ir janodod utilizacijai attiecigajiem uznemumiem. Informaciju par utilizaciju var sniegt produkta pärdevëjs vai vietëjie varas orgäni. Izlietotás elektriskäs un elektroniskäs lerices satur videi kaltigäs vielas, lerice, kura netika paklauta ottreizejai izjevielu påsträdei, rada potencialus draudus videi un cilveku veselbii.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (turpmak „Grupa Topex“) ar galveno ofisu Varšava, ul. Pograniczna 2/4, Informe, ka visa velda autortiesibas attiecibą uz dotās instrukcijas (turpmak „Instrukcija“) saturu, tai skaita uz tās tekstiem, samazinātām fotografījām, shēmām, zimejumiem, kā ari attiecibą uz tās kompoziciju, pleder tikai Grupa Topex, kuras ir alzsargātas ar likumu saskaņa ar 1994. gada 4. februāra „Likumu par autortiesībām un blakustiesībām“ (Likumu Vēstnesis 2006 nr. 90, 631. poz. ar turmp. izm.). Visas Instrukcijas kopumā vai tās noteikto dalu kopēśana, apstrāde, publicēśana val modificēśana komercijas mérķiem bez Grupa Topex rakstiskas atlaujas ir stingri aizliegta, pretējā gadijumā pārkāpējs var tikt saukts pie kriminālās vai administrativās atbildības.

ALGUPÄRASE KASUTUSJUHENDI TÖLGE NURKLIHVIJA 59G110

TÄHELEPANU: ENNE ELEKTRITÖÖRIISTAGA TÖÖTAMA ASUMIST LUGEGE HOOLIKALT LÄBI KÄESOLEV JUHEND JA HOIDKE SEE ALLES HILISEMAKS KASUTAMISEKS.

ERIOHUTUSJUHISED
