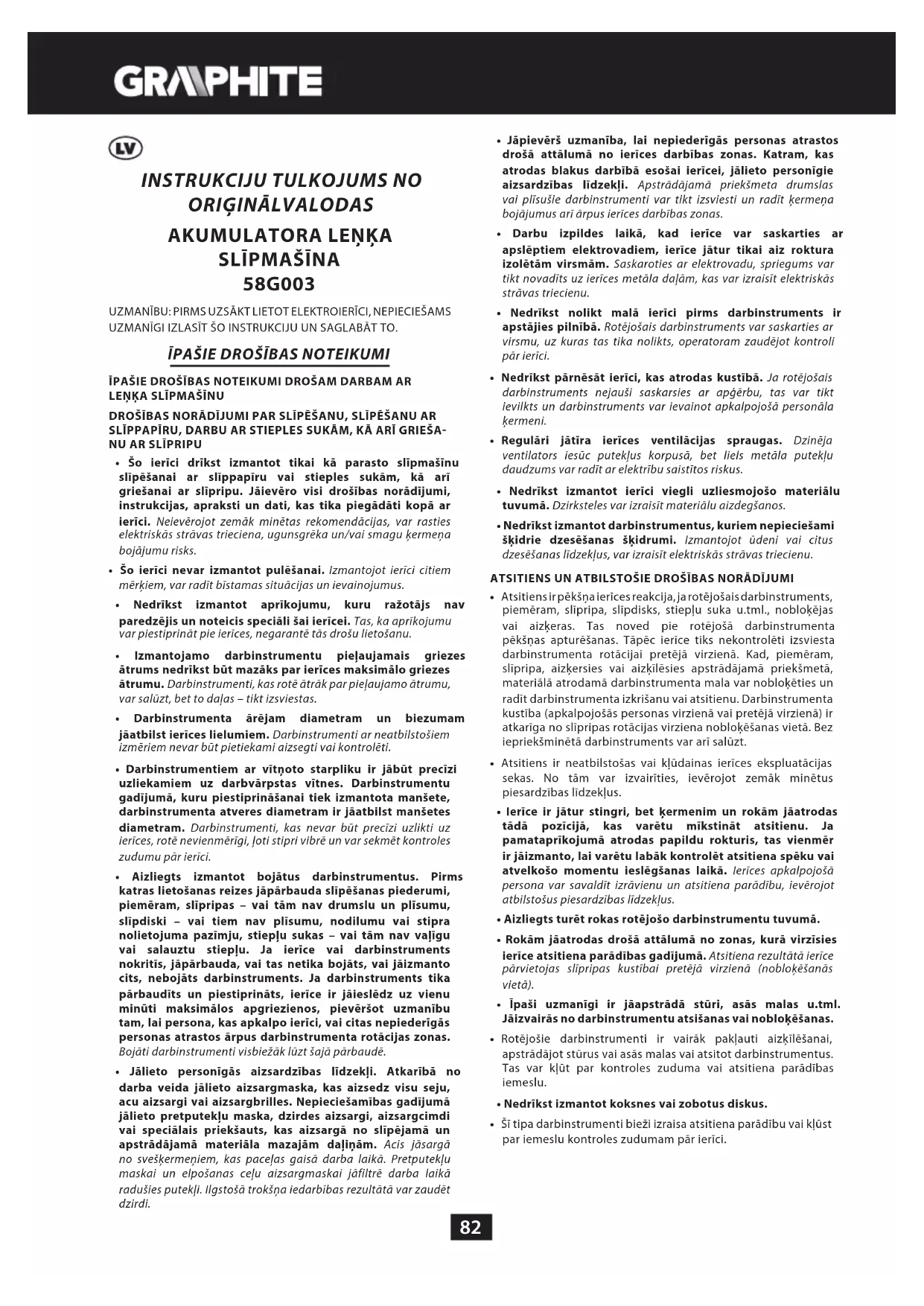

LIETOŠANAS INSTRUKCIJA 58G003 Graphite

• Šo ierīci drīkst izmantot tikai kā parasto slīpmašīnu slīpēšanai ar slīppapīru vai stieples sukām, kā arī griešanai ar slīpripu. Jāievēro visi drošības norādījumi, instrukcijas, apraksti un dati, kas tika piegādāti kopā ar ierīci. Neievērojot zemāk minētas rekomendācijas, var rasties elektriskās strāvas trieciena, ugunsgrēka un/vai smagu ķermeņa bojājumu risks.

• Šo ierīci nevar izmantot pulēšanai. Izmantojot ierīci citiem mērķiem, var radīt bīstamas situācijas un ievainojumus.

• Nedrīkst izmantot aprīkojumu, kuru ražotājs nav paredzējis un noteicis speciāli šai ierīcei. Tas, ka aprīkojumu var piestiprināt pie ierīces, negarantē tās drošu lietošanu.

• Izmantojamo darbinstrumentu pieļaujamais griezes ātrums nedrīkst būt mazāks par ierīces maksimālo griezes ātrumu. Darbinstrumenti, kas rotē ātrāk par pieļaujamo ātrumu, var salūzt, bet to daļas – tikt izsviestas.

• Darbinstrumenta ārējam diametram un biezumam jāatbilst ierīces lielumiem. Darbinstrumenti ar neatbilstošiem izmēriem nevar būt pietiekami aizsegti vai kontrolēti.

• Darbinstrumentiem ar vītņoto starpliku ir jābūt precīzi uzliekamiem uz darbvārpstas vītnes. Darbinstrumentu gadījumā, kuru piestiprināšanai tiek izmantota manšete, darbinstrumenta atveres diametram ir jāatbilst manšetes diametram. Darbinstrumenti, kas nevar būt precīzi uzlikti uz ierīces, rotē nevienmērīgi, ļoti stipri vibrē un var sekmēt kontroles zudumu pār ierīci.

• Aizliegts izmantot bojātus darbinstrumentus. Pirms katras lietošanas reizes jāpārbauda slīpēšanas piederumi, piemēram, slīpripas – vai tām nav drumslu un plīsumu, slīpdiski – vai tiem nav plīsumu, nodilumu vai stipra nolietojuma pazīmju, stiepļu sukas – vai tām nav vaļīgu vai salauztu stiepļu. Ja ierīce vai darbinstruments nokritīs, jāpārbauda, vai tas netika bojāts, vai jāizmanto cits, nebojāts darbinstruments. Ja darbinstruments tika pārbaudīts un piestiprināts, ierīce ir jāieslēdz uz vienu minūti maksimālos apgriezienos, pievēršot uzmanību tam, lai persona, kas apkalpo ierīci, vai citas nepiederīgās personas atrastos ārpus darbinstrumenta rotācijas zonas. Bojāti darbinstrumenti visbiežāk lūzt šajā pārbaudē.

• Jālieto personīgās aizsardzības līdzekļi. Atkarībā no darba veida jālieto aizsargmaska, kas aizsedz visu seju, acu aizsargi vai aizsargbrilles. Nepieciešamības gadījumā jālieto pretputekļu maska, dzirdes aizsargi, aizsargcimdi vai speciālais priekšauts, kas aizsargā no slīpējamā un apstrādājamā materiāla mazajām daļiņām. Acis jāsargā no svešķermeņiem, kas paceļas gaisā darba laikā. Pretputekļu maskai un elpošanas ceļu aizsargmaskai jāfiltrē darba laikā radušies putekļi. Ilgstošā trokšņa iedarbības rezultātā var zaudēt dzirdi.

• Jāpievērš uzmanība, lai nepiederīgās personas atrastos drošā attālumā no ierīces darbības zonas. Katram, kas atrodas blakus darbībā esošai ierīcei, jālieto personīgie aizsardzības līdzekļi. Apstrādājamā priekšmeta drumslas vai plīsušie darbinstrumenti var tikt izsviesti un radīt ķermeņa bojājumus arī ārpus ierīces darbības zonas.

• Darbu izpildes laikā, kad ierīce var saskarties ar apslēptiem elektrovadiem, ierīce jātur tikai aiz roktura izolētām virsmām. Saskaroties ar elektrovadu, spriegums var tikt novadīts uz ierīces metāla daļām, kas var izraisīt elektriskās strāvas triecienu.

• Nedrīkst nolikt malā ierīci pirms darbinstruments ir apstājies pilnībā. Rotējošais darbinstruments var saskarties ar virsmu, uz kuras tas tika nolikts, operatoram zaudējot kontroli pār ierīci.

• Nedrīkst pārnēsāt ierīci, kas atrodas kustībā. Ja rotējošais darbinstruments nejauši saskarsies ar apģērbu, tas var tikt ievilkts un darbinstruments var ievainot apkalpojošā personāla ķermeni.

• Regulāri jātīra ierīces ventilācijas spraugas. Dzinēja ventilators iesūc putekļus korpusā, bet liels metāla putekļu daudzums var radīt ar elektrību saistītos riskus.

• Nedrīkst izmantot ierīci viegli uzliesmojošo materiālu tuvumā. Dzirksteles var izraisīt materiālu aizdegšanos.

• Nedrīkst izmantot darbinstrumentus, kuriem nepieciešami šķidrie dzesēšanas šķidrumi. Izmantojot ūdeni vai citus dzesēšanas līdzekļus, var izraisīt elektriskās strāvas triecienu. ATSITIENS UN ATBILSTOŠIE DROŠĪBAS NORĀDĪJUMI

• Atsitiens ir pēkšņa ierīces reakcija, ja rotējošais darbinstruments, piemēram, slīpripa, slīpdisks, stiepļu suka u.tml., nobloķējas vai aizķeras. Tas noved pie rotējošā darbinstrumenta pēkšņas apturēšanas. Tāpēc ierīce tiks nekontrolēti izsviesta darbinstrumenta rotācijai pretējā virzienā. Kad, piemēram, slīpripa, aizķersies vai aizķīlēsies apstrādājamā priekšmetā, materiālā atrodamā darbinstrumenta mala var nobloķēties un radīt darbinstrumenta izkrišanu vai atsitienu. Darbinstrumenta kustība (apkalpojošās personas virzienā vai pretējā virzienā) ir atkarīga no slīpripas rotācijas virziena nobloķēšanas vietā. Bez iepriekšminētā darbinstruments var arī salūzt.

• Atsitiens ir neatbilstošas vai kļūdainas ierīces ekspluatācijas sekas. No tām var izvairīties, ievērojot zemāk minētus piesardzības līdzekļus.

• Ierīce ir jātur stingri, bet ķermenim un rokām jāatrodas tādā pozīcijā, kas varētu mīkstināt atsitienu. Ja pamataprīkojumā atrodas papildu rokturis, tas vienmēr ir jāizmanto, lai varētu labāk kontrolēt atsitiena spēku vai atvelkošo momentu ieslēgšanas laikā. Ierīces apkalpojošā persona var savaldīt izrāvienu un atsitiena parādību, ievērojot atbilstošus piesardzības līdzekļus.

• Aizliegts turēt rokas rotējošo darbinstrumentu tuvumā.

• Rokām jāatrodas drošā attālumā no zonas, kurā virzīsies ierīce atsitiena parādības gadījumā. Atsitiena rezultātā ierīce pārvietojas slīpripas kustībai pretējā virzienā (nobloķēšanās vietā).

• Īpaši uzmanīgi ir jāapstrādā stūri, asās malas u.tml. Jāizvairās no darbinstrumentu atsišanas vai nobloķēšanas.

• Rotējošie darbinstrumenti ir vairāk pakļauti aizķīlēšanai, apstrādājot stūrus vai asās malas vai atsitot darbinstrumentus. Tas var kļūt par kontroles zuduma vai atsitiena parādības iemeslu.

• Nedrīkst izmantot koksnes vai zobotus diskus.

• Šī tipa darbinstrumenti bieži izraisa atsitiena parādību vai kļūst par iemeslu kontroles zudumam pār ierīci.83 ĪPAŠI NORĀDĪJUMI PAR SLĪPĒŠANAS UN GRIEŠANAS DROŠĪBU

• Jāizmanto tikai tāda slīpripa, kas paredzēta dotajai ierīcei, un aizsegu, kas paredzēts dotajai slīpripai. Slīpripas, kas nav paredzētas dotajai ierīcei, nevar būt pietiekami aizsegtas un drošas.

• Izliektas slīpripas jāpiestiprina tā, lai to slīpēšanas virsma neizvirzītos pāri aizsega malas. Neprofesionāli piestiprinātas slīpripas, kas izvirzās pāri aizsegam, nevar būt pietiekami aizsegtas.

• Aizsegam jābūt labi piestiprinātam pie ierīces un, lai nodrošinātu visaugstāko drošības pakāpi, uzstādītam tā, lai slīpripas daļa, kas nav aizsegta un vērsta uz operatora pusi, būtu pēc iespējas mazāka. Aizsegs pasargā operatoru no drumslām, gadījuma kontakta ar slīpripu, kā arī dzirkstelēm, kas varētu aizdedzināt apģērbu.

• Slīpripas ir jāizmanto tikai tiem darbiem, kuriem tās ir paredzētas.

• Nedrīkst, piemēram, slīpēt ar griezējdiska sāna virsmu. Griezējdiski ir paredzēti materiāla griešanai ar diska malu. Sānu spēku ietekmē šie diski var salūzt.

• Izvēlētajai slīpripai vienmēr ir jāizmanto nebojātas nostiprinātājmanšetes, kurām ir pareizs izmērs un forma. Atbilstošas manšetes balsta slīpripu un samazina salūšanas risku. Manšetes, kas ir paredzētas griezējdiskiem, var atšķirties no manšetēm, kas paredzētas citām slīpripām.

• Nedrīkst izmantot nolietotas slīpripas no lielākām ierīcēm. Lielāko ierīču slīpripas nav paredzētas lielākam apgriezienu skaitlim, kas ir raksturīgs mazākām ierīcēm, tādejādi slīpripas var salūzt. PAPILDUS ĪPAŠI DROŠĪBAS NORĀDĪJUMI GRIEŠANAI AR GRIEZĒJDISKU

• Jāizvairās no griezējdiska nobloķēšanas vai pārāk lielas spiešanas uz diska. Nav jāveic pārmērīgi dziļus griezumus. Griezējdiska pārslodze palielina tā slodzi un tieksmi aizķīlēties vai nobloķēties, tādejādi arī atsitiena parādības un diska salūšanas iespējamību.

• Jābūt uzmanīgam (-ai), strādājot zonā pirms un aiz rotējošā griezējdiska. Griezējdiska pārvietošana apstrādājamā priekšmetā virzienā no sevis var izraisīt to, ka atsitiena parādības gadījumā ierīce tiks izsviesta kopā ar rotējošo disku tieši lietotāja virzienā.

• Diska aizķīlēšanas vai darba pārtraukšanas gadījumā izslēgt ierīci un uzgaidīt, kamēr disks pilnībā apstāsies. Aizliegts mēģināt izvilkt rotējošo disku no griezuma vietas, jo tas var izraisīt atsitiena parādību. Nepieciešams noteikt un likvidēt aizķīlēšanas iemeslu.

• Neieslēgt ierīci atkārtoti, kamēr tā atrodas materiālā. Pirms griešanas turpināšanas griezējdiskam ir jāsasniedz savs maksimālais griezes ātrums. Pretējā gadījumā disks var aizķerties, tikt izsviests no apstrādājamā priekšmeta vai izraisīt atsitiena parādību.

• Pirms apstrādes atbalstīt plāksnes vai lielus priekšmetus, lai mazinātu atsitiena risku, kuru var izraisīt aizķīlēts disks. Lieli priekšmeti var saliekties zem sava svara. Apstrādājamo priekšmetu atbalstīt no divām pusēm: gan griezuma līnijas, gan malu tuvumā. Jābūt īpaši uzmanīgam (-ai), griežot caurumus sienās vai strādājot citās slikti pārredzamās vietās. Griezējdisks, kas iegriežas materiālā, var izraisīt elektroierīces atsitienu, saskaroties ar gāzes vadiem, ūdens vadiem, elektriskajiem vadiem vai citiem priekšmetiem. ĪPAŠI DROŠĪBAS NORĀDĪJUMI DARBAM AR SLĪPPAPĪRU

• Nedrīkst izmantot pārāk lielus slīppapīra gabalus. Izvēloties slīppapīra lielumu, nepieciešams ņemt vērā ražotāja rekomendācijas. Slīppapīrs, kas izvirzās ārpus slīpēšanas plāksnes, var radīt ievainojumus, kā arī izraisīt papīra nobloķēšanos vai saplīšanu, vai arī radīt atsitiena parādību. ĪPAŠI DROŠĪBAS NORĀDĪJUMI DARBAM AR STIEPĻU SUKĀM

• Jāņem vērā, ka pat normālas lietošanas gadījumā suka zaudē nelielus stieples gabalus. Nedrīkst pārslogot stieples, pārmērīgi spiežot uz tiem. Gaisā lidojošie stiepļu gabali var viegli pārplēst plānu apģērbu un/vai saplēst ādu.

• Ja ir ieteicams izmantot aizsegu, jānovērš sukas kontakts ar aizsegu. Suku diametrs var palielināties nospiediena un centrbēdzes spēka dēļ.

• Darba laikā ar stiepļu sukām vienmēr izmantot aizsargbrilles.

PAPILDUS DROŠĪBAS NORĀDĪJUMI

• Pirms visiem montāžas darbiem akumulators ir jāizņem no ierīces.

• Slīpēšanas darbinstrumenti ir jāpārbauda pirms lietošanas. Slīpēšanas darbinstrumentiem jābūt pareizi piestiprinātiem un jākustas brīvi. Testa ietvaros ierīce jāieslēdz tukšgaitā uz vismaz 1 minūti drošā pozīcijā. Neizmantot bojātus vai vibrējošus slīpēšanas darbinstrumentus. Slīpēšanas darbinstrumentiem jābūt apaļai formai. Bojāti slīpēšanas darbinstrumenti var plīst un ievainot.

• Pēc slīpēšanas darbinstrumenta piestiprināšanas un slīpmašīnas ieslēgšanas jāpārbauda, vai slīpēšanas darbinstruments ir pareizi piestiprināts, brīvi kustās un neķeras aiz aizsega.

• Darbvārpstas bloķēšanas pogu var spiest tikai tad, kad slīpmašīnas darbvārpsta ir nekustīga.

• Instrumentiem, kas piemēroti piestiprināšanai slīpripām ar vītņoto atveri, pārbaudīt, vai slīpripas vītnes garums atbilst darbvārpstas vītnes garumam.

• Apstrādājamais priekšmets ir jānoksē. Nostiprināt priekšmetu ksējošā ierīcē vai spīlēs ir drošāk nekā turēt to rokā.

• Ja priekšmeta pašmasa nenodrošina stabilu pozīciju, priekšmets ir jānostiprina.

• Nedrīkst pieskarties pie griezējdiskiem un slīpdiskiem, pirms tie ir atdzisuši.

• Nedrīkst spiest uz slīpdiska vai griezējdiska sānu pusi.

• Nedrīkst pārgriezt apstrādājamos priekšmetus, kuru biezums ir lielāks par griezējdiska pārgriešanas maksimālo dziļumu.

• Izmantojot ātrdarbības manšeti, jāpārliecinās, vai iekšējā manšete, kas piestiprināta pie darbvārpstas, ir aprīkota ar o-ring tipa gumijas gredzenu un vai tas nav bojāts. Jānodrošina, lai ārējās un iekšējās manšetes virsmas būtu tīras.

• Izmantot ātrdarbības patronu tikai kopā ar slīpdiskiem un griezējdiskiem. Izmantot tikai nebojātas un pareizi strādājošas manšetes. PAREIZĀ AKUMULATORU APKALPOŠANA UN EKSPLUATĀCIJA

• Akumulatora lādēšanas procesam jānotiek zem lietotāja uzraudzības.

• Jāizvairās no akumulatora lādēšanas temperatūrā, kas ir zemāka par 0°C.

• Akumulatori ir jālādē tikai ar ražotāja ieteikto lādētāju. Izmantojot lādētāju, kas paredzēts citu akumulatora tipu lādēšanai, var rasties ugunsgrēka risks.

• Kad akumulators netiek izmantots, tas ir jāuzglabā drošā attālumā no tādiem metāla elementiem kā papīra skavas, monētas, atslēgas, naglas, skrūves un citiem metāla elementiem, kas var radīt īssavienojumu starp akumulatora skavām. Akumulatora skavu īssavienojums var radīt apdegumus vai ugunsgrēku.84

• Akumulatora bojājuma un/vai neatbilstošas izmantošanas gadījumā var izdalīties gāzes. Jāizvēdina telpa, vārguma gadījumā jāsazinās ar ārstu. Gāzes var kaitēt elpošanas ceļiem.

• Ekstremālos apstākļos no akumulatora var iztecēt šķidrums. Tas var radīt kairinājumu vai apdegumu. Ja tiks konstatēta noplūde, jārīkojas atbilstoši zemāk norādītam: - uzmanīgi noslaucīt šķidrumu ar auduma gabalu. Izvairīties no kontakta ar ādu vai acīm; - ja šķidrums saskarsies ar ādu, atbilstoša ķermeņa daļa nekavējoties ir jānoskalo ar lielu tīrā ūdens daudzumu, iespēju robežās neitralizējot šķidrumu ar vieglu skābi, piem., citronsulu vai etiķi; - ja šķidrums nokļūs acīs, nekavējoties veikt acu skalošanu ar lielu tīrā ūdens daudzumu vismaz 10 minūtes un vērsties pie ārsta.

• Nedrīkst lietot akumulatoru, kas ir bojāts vai pārveidots. Bojāti vai modificēti akumulatori var darboties neparedzēti, izraisot ugunsgrēku, sprādzienu vai radot ievainojumus.

• Nedrīkst pakļaut akumulatoru mitruma vai ūdens iedarbībai.

• Akumulators vienmēr jātur drošā attālumā no siltumavota. Nedrīkst ilgstoši atstāt akumulatoru vidē, kur ir augsta temperatūra (piem., saulē, sildītāju tuvumā vai arī tur, kur gaisa temperatūra ir augstāka par 50°C).

• Nedrīkst pakļaut akumulatoru uguns vai pārmērīgas temperatūras iedarbībai. Pakļaujot akumulatoru uguns vai temperatūras iedarbībai virs 130°C, var rasties sprādziens. UZMANĪBU! Temperatūra 130°C var būt noteikta kā 265°F.

• Jāievēro visi lādēšanas instrukcijas nosacījumi, nedrīkst lādēt akumulatoru temperatūrā, kas pārsniedz lietošanas instrukcijas nominālo parametru tabulā norādīto temperatūras diapazonu. Neatbilstoša lādēšana vai lādēšana temperatūrā, kas pārsniedz noteiktu robežu, var bojāt akumulatoru un palielināt ugunsgrēka risku. AKUMULATORU REMONTS

• Nedrīkst remontēt bojātus akumulatorus. Remontdarbus drīkst veikt tikai ražotājs vai autorizētais servisa centrs.

• Nogādāt nolietotu akumulatoru punktā, kas nodarbojas ar šāda tipa bīstamu atkritumu utilizāciju. DROŠĪBAS NORĀDĪJUMI DARBAM AR LĀDĒTĀJU

• Nedrīkst pakļaut lādētāju mitruma vai ūdens iedarbībai. Ūdenim nokļūstot lādētājā, palielinās ievainojumu gūšanas risks. Lādētāju drīkst izmantot tikai sausās iekštelpās.

• Pirms sākt veikt jebkādas lādētāja apkopes vai tīrīšanas darbus, atslēgt lādētāju no elektrotīkla barošanas.

• Neizmantot lādētāju, kas novietots uz viegli uzliesmojošās virsmas (piem., papīrs, audumi) vai viegli uzliesmojošu vielu tuvumā. Pieaugot lādētāja temperatūrai lādēšanas laikā, rodas ugunsgrēka risks.

• Pirms lietošanas katru reizi pārbaudīt lādētāja, barošanas vada un kontaktdakšas stāvokli – nelietot lādētāju bojājumu konstatēšanas gadījumā. Nemēģināt izjaukt lādētāju. Jebkāda veida remontdarbus var veikt autorizētais servisa centrs. Neatbilstoši veikta lādētāja montāža var izraisīt elektriskās strāvas triecienu vai ugunsgrēku.

• Bez atbildīgās personas uzraudzības lādētāju nedrīkst apkalpot bērni un personas ar ierobežotām fiziskām, sensorām vai psihiskām spējām, kā arī citas personas, kurām pieredze vai zināšanas nav pietiekamas, lai apkalpotu lādētāju, ievērojot visus drošības nosacījumus. Pretējā gadījumā pastāv risks, ka ierīce tiks neatbilstoši apkalpota, rezultātā radot ievainojumus.

• Kad lādētājs netiek izmantots, tas ir jāatslēdz no elektrotīkla.

• Jāievēro visi lādēšanas instrukcijas nosacījumi, nedrīkst lādēt akumulatoru temperatūrā, kas pārsniedz lietošanas instrukcijas nominālo parametru tabulā norādīto temperatūras diapazonu. Neatbilstoša lādēšana vai lādēšana temperatūrā, kas pārsniedz noteiktu robežu, var bojāt akumulatoru un palielināt ugunsgrēka risku.

• Nedrīkst remontēt bojātu lādētāju. Remontdarbus drīkst veikt tikai ražotājs vai autorizētais servisa centrs.

• Nogādāt nolietotu lādētāju punktā, kas nodarbojas ar šāda tipa atkritumu utilizāciju. UZMANĪBU! Ierīce ir paredzēta izmantošanai iekštelpās. Neskatoties uz drošu ierīces konstrukciju, kā arī drošības līdzekļu izmantošanu, vienmēr pastāv neliels risks gūt ievainojumus darba laikā. Li-ion akumulatori var iztecēt, aizdegties vai uzsprāgt, ja tiks uzsildīti līdz augstai temperatūrai vai ja notiks īssavienojums. Nedrīkst uzglabāt akumulatorus automašīnā karstās un saulainās dienās. Nedrīkst atvērt akumulatoru. Li-ion akumulatori satur elektroniskus aizsargelementus, kas bojājumu gadījumā var radīt akumulatora aizdegšanos vai uzsprāgšanu. Izmantoto piktogrammu skaidrojums

1. Izlasīt lietošanas instrukciju, ievērot tajā ietvertus

brīdinājumus un drošības noteikumus 2. Lietot aizsargbrilles un dzirdes aizsargus3. Strādāt aizsargmaskā 4. Nepielaist bērnus pie ierīces 5. Sargāt no lietus6. Izmantot iekštelpās, sargāt no ūdens un mitruma7. Uzmanību, asi elementi!8. Izmantot aizsargcimdus9. Otrreizēja izejvielu pārstrāde10. Otrā aizsardzības klase11. Atkritumu dalītā vākšana12. Nemest ugunī13. Rada riskus ūdens videi14. Nepieļaut uzsilšanu virs 50°C85

UZBŪVE UN PIELIETOJUMS

Leņķa slīpmašīna ir manuālā elektroierīce, kas tiek barota no akumulatora. Tās piedziņu veido līdzstrāvas kolektora dzinējs ar pastāvīgiem magnētiem un planetāro pārnesumu. Dzinēja griezes ātrums tiek reducēts ar leņķa zobrata pārvada palīdzību. Ierīce var kalpot gan slīpēšanai, gan arī griešanai. Šī tipa elektroierīci izmanto visa veida nelīdzenumu likvidēšanai no metāla elementu virsmas, apstrādājot šuvju virsmas, pārgriežot plānsienu caurules un nelielus metāla elementus utt. Izmantojot atbilstošu aprīkojumu, leņķa slīpmašīna var tikt izmantota ne tikai griešanai un slīpēšanai, bet arī attīrīšanai, piemēram, no rūsas, krāsas u.tml. Leņķa slīpmašīnas pielietošanas sfēras ir visa veida remonta un konstruktīvie darbi, kas ir saistīti telpu apdari. Ierīce ir paredzēta tikai sausam darbam un nav domāta pulēšanai. Nedrīkst izmantot elektroierīci neatbilstoši mērķim, kuram tā ir paredzēta. Lietošana neatbilstoši mērķim.

• Nedrīkst apstrādāt materiālus, kas satur azbestu. Azbests ir kancerogēns.

• Neapstrādāt materiālus, kuru putekļi ir viegli uzliesmojoši vai sprādzienbīstami. Darba laikā ar elektroierīci rodas dzirksteles, kas var aizdedzināt tvaikus.

• Aizliegts izmantot griezējdiskus slīpēšanai. Griezējdiski darbojas ar frontālo virsmu, un slīpēšana ar sānu virsmu var tos sabojāt, rezultātā ievainojot operatoru.

GRAFISKĀS DAĻAS APRAKSTS

Zemāk minētā numerācija attiecās uz tiem ierīces elementiem, kuri ir minēti šīs instrukcijas grafiskajā daļā.

1. Darbvārpstas bloķēšanas poga

2. Slēdža bloķēšanas poga

10. Akumulatora stiprinājuma poga

13. Akumulatora uzlādes stāvokļa indikācijas poga

14. Akumulatora uzlādes stāvokļa indikācija (LED diodes)

• Attēls un izstrādājums var nedaudz atšķirties. SIMBOLU APRAKSTS PIEZĪME

2. Speciālā atslēga - 1 gab.

• Ielikt uzlādētu akumulatoru (9) roktura turētājā, līdz tiks sadzirdēts akumulatora stiprinājuma pogas (10) klikšķis.

Ierīce tiek piegādāta ar daļēji uzlādētu akumulatoru. Akumulatora uzlāde ir jāveic gaisa temperatūrā no 4°C līdz 40°C. Jauns akumulators vai tāds, kas ilgstoši netika izmantots, sasniegs pilnu barošanas spēju aptuveni pēc 3-5 uzlādēšanas un izlādēšanas cikliem.

• Izņemt akumulatoru (9) no ierīces (A att.).

• Ieslēgt lādētāju tīkla ligzdā (230 V AC).

• Ielikt akumulatoru (9) lādētājā (12) (B att.). Pārbaudīt, vai akumulators ir pareizi ielikts (ievietots līdz galam). Pēc lādētāja ieslēgšanas barošanas tīklā (230 V AC), lādētājam sāks degt zaļā diode (11), kas signalizē par sprieguma pieslēgšanu. Ievietojot akumulatoru (9) lādētājā (12), lādētājam sāks degt sarkanā diode (11), kas norāda uz akumulatora lādēšanas procesu. Aprakstu par vienlaicīgi mirgojošo akumulatora uzlādes stāvokļa indikācijas zaļo diožu (14) degšanu skat. zemāk.

• Mirgo visas diodes – signalizē par akumulatora izlādi un nepieciešamību to uzlādēt.

• Mirgo 2 diodes – signalizē par daļēju izlādi.

• Mirgo 1 diode – signalizē par akumulatora augstu uzlādes līmeni. Pēc akumulatora uzlādes degs lādētāja zaļā diode (11), bet visas akumulatora uzlādes stāvokļa indikācijas diodes (14) degs nepārtraukti. Pēc neilga laika (apt. 15 sek.) šīs diodes (14) nodzisīs. Nedrīkst lādēt akumulatoru ilgāk par 8 stundām. Pārsniedzot šo laiku, var tikt bojāti akumulatora elementi. Lādētājs neizslēgsies pēc pilnas akumulatora uzlādes. Lādētāja zaļā diode turpinās degt. Akumulatora uzlādes stāvokļa indikācijas diodes nodzisīs pēc kāda laika. Atslēgt barošanu pirms akumulatora izņemšanas no lādētāja ligzdas. Izvairīties no secīgām īsām uzlādēm. Nav jāuzlādē akumulatori pēc ierīces īsā izmantošanas laika. Ievērojams laika samazinājums starp uzlādes reizēm norāda uz to, ka akumulators ir izlietots un tas ir jānomaina. Uzlādes laikā akumulators stipri uzkarst. Neveikt darbu uzreiz pēc lādēšanas – uzgaidīt, kamēr akumulators sasniegs istabas temperatūru. Tas pasargās no akumulatora bojājumiem. SIGNALIZĀCIJA PAR AKUMULATORA UZLĀDES STĀVOKLI Akumulators ir aprīkots ar akumulatora uzlādes stāvokļa indikāciju (3 LED diodes) (14). Lai pārbaudītu akumulatora uzlādes stāvokli, jānospiež akumulatora uzlādes stāvokļa indikācijas poga (13) (C att.). Visu LED diožu degšana nozīmē akumulatora augstu uzlādes līmeni. Divu LED diožu degšana nozīmē daļēju izlādi. Tikai 1 LED diodes degšana nozīmē akumulatora izlādi un nepieciešamību to uzlādēt. DISKA AIZSEGA MONTĀŽA UN REGULĒŠANA Diska aizsegs sargā operatoru no drumslām, nejaušā kontakta ar darbinstrumentu vai dzirkstelēm. Tam jābūt vienmēr piestiprinātam, papildus pievēršot uzmanību tam, lai tā aizsedzošā daļa būtu vērsta pret operatoru. Diska aizsega montāžas konstrukcija ļauj piestiprināt aizsegu optimālajā stāvoklī bez papildu instrumentu izmantošanas.

• Atlaist un atvilkt sviru (8) uz diska aizsega (5).86

• Pagriezt diska aizsegu (5) nepieciešamajā stāvoklī.

• Nobloķēt, nolaižot sviru (8). Diska aizsega demontāža un regulācija notiek tieši pretēji tā montāžai.

DARBINSTRUMENTU NOMAIŅA

Darbinstrumentu nomaiņas laikā jāizmanto darba cimdi. Darbvārpstas bloķēšanas poga (1) ir domāta tikai slīpmašīnas darbvārpstas bloķēšanai darbinstrumentu montāžas vai demontāžas laikā. Nedrīkst izmantot to kā bremzēšanas pogu diska griešanās laikā. Pretējā gadījumā var tikt bojāta slīpmašīna vai ievainots tās lietotājs.

Slīpdisku vai griezējdisku gadījumā, ja to biezums ir mazāks par 3 mm, ieskrūvēt ārējās manšetes (6) uzgriezni ar plakano virsmu no diska puses (D att.).

• Nospiest darbvārpstas bloķēšanas pogu (1).

• Ielikt speciālo atslēgu (atrodas komplektācijā) ārējās manšetes (6) atverēs (E att.).

• Pagriezt atslēgu, padarīt vaļīgāku un noņemt ārējo manšeti (6).

• Uzlikt disku tā, lai tas tiktu piespiests pie iekšējās manšetes (7) virsmas.

• Pieskrūvēt ārējo manšeti (6) un viegli pievilkt ar speciālo atslēgu. Diska demontāža notiek pretēji tā montāžai. Montāžas laikā diskam jābūt piespiestam pie iekšējās manšetes (7) virsmas un novietotai centriski. DARBINSTRUMENTU AR VĪTŅOTO ATVERI MONTĀŽA

• Nospiest darbvārpstas bloķēšanas pogu (1).

• Noņemt iepriekš piestiprinātus darbinstrumentus, ja tie tika piestiprināti.

• Pirms montāžas noņemt abas manšetes:iekšējo (7) un ārējo (6).

• Pieskrūvēt darbinstrumenta vītņoto daļu pie darbvārpstas un viegli pievilkt. Darbinstrumentu ar vītņoto atveri demontāža ir tieši pretēja to montāžai. LEŅĶA SLĪPMAŠĪNAS MONTĀŽA LEŅĶA SLĪPMAŠĪNU STATĪVĀ Ir atļauta leņķa slīpmašīnas izmantošana ar leņķa slīpmašīnām paredzēto statīvu ar nosacījumu, ka tā tiks pareizi piestiprināta saskaņā ar statīva ražotāja montāžas instrukciju.

Pirms slīpmašīnas izmantošanas pārbaudīt slīpripu stāvokli. Nedrīkst izmantot izrobītās, saplaisājušās vai citādi bojātās slīpripas. Nolietoto ripu vai suku pirms lietošanas nepieciešams nekavējoties nomainīt. Pēc darba beigām vienmēr atslēgt slīpmašīnu un uzgaidīt, kamēr darbinstruments apstāsies. Tikai tad slīpmašīnu var nolikt. Nedrīkst bremzēt rotējošo slīpripu, piespiežot to pie apstrādājamā materiāla.

• Aizliegts pārslogot slīpmašīnu. Elektroierīces svars rada pietiekamu spiedienu, lai efektīvi strādātu ar ierīci. Pārslodze un pārmērīga spiešana var radīt darbinstrumentu bīstamu plīšanu.

• Ja darba laikā slīpmašīna nokrīt, obligāti pārbaudīt un nepieciešamības gadījumā nomainīt darbinstrumentu, ja tiks konstatēti bojājumi vai deformācijas.

• Aizliegts sist ar darbinstrumentu pa apstrādājamo materiālu.

• Jāizvairās no materiāla nosišanas vai noņemšanas ar diska palīdzību, īpaši apstrādājot stūrus, asās malas u.tml. (pretējā gadījumā var zaudēt kontroli pār elektroierīci un rasties atsitiena parādība).

• Aizliegts izmantot diskus, kuri ir paredzēti koksnes zāģēšanai. Šādu disku izmantošana bieži noved pie atsitiena parādības, kontroles zuduma pār ierīci un operatora ķermeņa bojājumiem.

IESLĒGŠANA/ IZSLĒGŠANA

Ieslēgšanas un darba laikā turēt slīpmašīnu ar abām rokām. Slīpmašīna ir aprīkota ar slēdzi, kas pasargā no gadījuma ieslēgšanās.

• Nospiest slēdža bloķēšanas pogu (2).

• Nospiest slēdža (3) pogu (F att.).

• Samazinot spiedienu uz slēdža (3) pogu, slīpmašīna apstāsies. Pēc slīpmašīnas ieslēgšanas ir jāuzgaida, kamēr slīpripa sasniegs maksimālo ātrumu, un tikai tad var uzsākt darbu. Darba laikā nedrīkst izmantot slīpmašīnas slēdzi, ieslēdzot vai izslēdzot slīpmašīnu. Slēdzi var izmantot tikai tad, kad slīpmašīna ir noņemta no apstrādājamā materiāla. GRIEŠANA

• Griešana ar slīpmašīnu notiek tikai taisnā līnijā.

• Negriezt materiālu, turot to rokā.

• Lielus elementus nepieciešams atbalstīt un pievērst uzmanību, lai balsta punkti atrastos griezuma līnijas tuvumā un materiāla beigu daļā. Stabili novietotam materiālam nebūs tendences pārvietoties griešanas laikā.

• Maziem elementiem jābūt nostiprinātiem, piemēram, spīlēs u.tml. Materiāls ir jānostiprina tā, lai griezuma vieta atrastos nostiprinošā elementa tuvumā. Tas nodrošinās precīzāku griešanu.

• Nedrīkst pieļaut griezējdiska vibrāciju vai piesišanu, jo tas pasliktinās griezuma kvalitāti un var radīt griezējdiska plīšanu.

• Griešanas laikā nespiest uz griezējdiska sāniem.

• Atkarībā no griežamā materiāla izmantot atbilstošu griezējdisku.

• Pārgriežot materiālu, ieteicams, lai kustības virziens būtu vienāds ar griezējdiska rotācijas virzienu. Griešanas dziļums ir atkarīgs no disku diametra (G att.).

• Jāizmanto tikai tādi diski, kuru nominālais diametrs nav lielāks par diametru diskam, kas ir paredzēts konkrētas slīpmašīnas modelim.

• Dziļāko griezumu gadījumā (piem., proli, būvniecības bloki, ķieģeļi u.tml.) nepieļaut manšešu saskaršanos ar apstrādājamo materiālu. Griezējdiski darba laikā sasniedz ļoti augstu temperatūru – nedrīkst pieskarties pie diskiem ar neaizsegtām ķermeņa daļām pirms to atdzišanas.

Slīpēšanas darbos izmantot, piemēram, slīpdiskus, šķīvjveida slīpripas, diskus ar neaustu slīpēšanas materiālu, stiepļu sukas, slīppapīra elastīgus diskus u.tml. Katram diska un apstrādājamā materiāla veidam nepieciešama atbilstoša darba tehnika un atbilstošu personīgās aizsardzības līdzekļu pielietošana. Slīpēšanai nedrīkst izmantot disku, kas paredzēts griešanai. Slīpdiski ir paredzēti materiāla likvidēšanai ar diska malu.

• Nedrīkst slīpēt ar diska sānu malu. Optimālais darba leņķis šāda tipa diskiem ir 30

• Ar slīpēšanu saistītie darbi var tikt veikti tikai izmantojot konkrētam materiāla veidam atbilstošu slīpdisku. Strādājot ar diskiem ar neaustu slīpēšanas materiālu un slīppapīra elastīgiem diskiem pievērst uzmanību atbilstošam noberzuma leņķim (I att.).

• Nedrīkst slīpēt ar visu diska virsmu.

• Šī tipa diski tiek izmantoti plakano virsmu apstrādei. Stiepļu sukas ir paredzētas, galvenokārt, prolu un grūti pieejamo vietu tīrīšanai. Ar to palīdzību var noņemt, piem., rūsu, krāsas u.tml. no materiāla virsmas (K att.). Jāizmanto tikai tādi darbinstrumenti, kuru pieļaujamais griezes ātrums ir lielāks vai vienāds ar leņķa slīpmašīnas maksimālo ātrumu tukšgaitā.87

APKALPOŠANA UN APKOPE

Pirms veikt jebkādas darbības, kas ir saistītas ar instalēšanu, regulēšanu, remontu vai apkalpošanu, izņemt akumulatoru no ierīces.

APKOPE UN UZGLABĀŠANA

• Ieteicams tīrīt ierīci katru reizi pēc lietošanas.

• Tīrīšanai nedrīkst izmantot ūdeni vai jebkādus citus šķidrumus.

• Ierīce jātīra ar sausu auduma gabalu vai jāizpūš ar zema spiediena saspiesto gaisu.

• Neizmantot tīrīšanas līdzekļus vai šķīdinātājus, jo tie var sabojāt plastmasas detaļas.

• Regulāri jātīra ventilācijas spraugas dzinēja korpusā, lai nepieļautu ierīces pārkaršanu.

• Pārmērīgas kolektora dzirksteļošanas gadījumā atdot ierīci kvalicētai personai oglekļa suku stāvokļa pārbaudei.

• Ierīce vienmēr jāuzglabā sausā, bērniem nepieejamā vietā.

• Ierīce jāuzglabā ar izņemtu akumulatoru. Jebkāda veida defekti ir jānovērš ražotāja autorizētos servisa centros. TEHNISKIE PARAMETRI

NOMINĀLO PARAMETRU TABULA

Akumulatora leņķa slīpmašīna Parametrs Vērtība Akumulatora spriegums 18 V DC Nominālais griezes ātrums 10000 min

Maks. diska diametrs 115 mm Diska iekšējais diametrs 22,2 mm Darbvārpstas vītne M14 Aizsardzības klase III Masa 1,5 kg Ražošanas gads 2018 Graphite Energy+ sistēmas akumulators Parametrs Vērtība Akumulators 58G001 58G004 Akumulatora spriegums 18 V DC 18 V DC Akumulatora tips Li-Ion Li-Ion Akumulatora kapacitāte 2000 mAh 4000 mAh Vides temperatūras diapazons 4

Lādēšanas laiks ar lādētāju 58G002 1 h 2 h Masa 0,400 kg 0,650 kg Ražošanas gads 2018 2018 Graphite Energy+ sistēmas lādētājs Parametrs Vērtība Lādētāja tips 58G002 Barošanas spriegums 230 V AC Barošanas frekvence 50 Hz Lādēšanas spriegums 22 V DC Maks. lādēšanas strāva 2300 mA Vides temperatūras diapazons 4

Akumulatora 58G001 lādēšanas laiks 1 h Akumulatora 58G004 lādēšanas laiks 2 h Elektroaizsardzības klase II Masa 0,300 kg Ražošanas gads 2018 DATI PAR TROKSNI UN VIBRĀCIJĀM Informācija par troksni un vibrāciju Tādi emitētā trokšņa līmeņi kā emitētā akustiskā spiediena līmenis Lp

un akustiskās jaudas līmenis Lw

–, kā arī mērījuma neprecizitāte K ir aprakstīta zemāk saskaņā ar standartu EN 60745. Vibrāciju vērtības a

un mērījuma neprecizitāte K ir norādītas saskaņā ar standartu EN 60745 un aprakstītas zemāk. Šajā instrukcijā norādītais vibrāciju līmenis ir mērīts saskaņā ar mērīšanas procedūru, kas noteikta standartā EN 60745, un var tikt izmantots elektroierīču salīdzināšanai. To var arī izmantot, lai veiktu vibrācijas ekspozīcijas sākotnējo novērtējumu. Dotais vibrāciju līmenis ir reprezentatīvais lielums attiecībā pret elektroierīces pamatizmantošanas mērķiem. Ja ierīce tiks izmantota citiem mērķiem vai ar citiem darbinstrumentiem un netiks pietiekami labi kopta, vibrāciju līmenis var mainīties. Iepriekš minēti iemesli var palielināt vibrācijas ekspozīciju visā darba periodā. Lai precīzi novērtētu vibrācijas ekspozīciju, jāņem vērā periodi, kad elektroierīce ir izslēgta vai ir ieslēgta, bet netiek izmantota darbam. Šādi kopējā vibrācijas ekspozīcija var kļūt ievērojami mazāka. Lai pasargātu lietotāju no vibrācijas sekām, jānodrošina tādi papildu drošības līdzekļi kā elektroierīces un darbinstrumentu apkope, atbilstoša roku temperatūra un atbilstoša darba organizācija. Akustiskā spiediena līmenis: Lp A = 85,06 dB (A) K=3dB (A) Akustiskās jaudas līmenis: LwA = 96,06 dB (A) K=3dB (A) Vibrāciju paātrinājuma vērtība (aizmugurējais rokturis):

Vibrāciju paātrinājuma vērtība (priekšējais rokturis):

Elektroinstrumentus nedrīkst izmest kopā ar sadzīves atkritumiem. Tie ir jānodod utilizācijai attiecīgajiem uzņēmumiem. Informāciju par utilizāciju var sniegt produkta pārdevējs vai vietējie varas orgāni. Nolietotās elektriskās un elektroniskās ierīces satur videi kaitīgās vielas. Ierīce, kura netika pakļauta otrreizējai izejvielu pārstrādei, rada potenciālus draudus videi un cilvēku veselībai. Li-Ion Akumulatorus/ baterijas nedrīkst izmest kopā ar sadzīves atkritumiem, mest ugunī vai ūdenī. Bojāti vai nolietoti akumulatori ir jānodod pareizajai otrreizējai pārstrādei saskaņā ar spēkā esošu direktīvu par akumulatoru un bateriju utilizāciju.

• Ir tiesības veikt izmaiņas.88 „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (turpmāk „Grupa Topex”) ar galveno ofisu Varšavā, ul. Pograniczna 2/4, informē, ka visa veida autortiesības attiecībā uz dotās instrukcijas (turpmāk „Instrukcija”) saturu, tai skaitā uz tās tekstiem, samazinātām fotogrāfijām, shēmām, zīmējumiem, kā arī attiecībā uz tās kompozīciju, pieder tikai Grupa Topex, kuras ir aizsargātas ar likumu saskaņā ar 1994. gada 4. februāra „Likumu par autortiesībām un blakustiesībām” (Likumu Vēstnesis 2006 nr. 90, 631. poz. ar turmp. izm.). Visas Instrukcijas kopumā vai tās noteikto daļu kopēšana, apstrāde, publicēšana vai modificēšana komercmērķiem bez Grupa Topex rakstiskās atļaujas ir stingri aizliegta, pretējā gadījumā pārkāpējs var tikt saukts pie kriminālās vai administratīvās atbildības. ALGUPÄRASE
