LIETOŠANAS INSTRUKCIJA 59G175 Graphite

Drošibas norādījumi par slīpēšanu, slīpēšanu ar slippapīru, darbu ar stieples sukām, kā arī griešanu ar slīpripu

a) Šo elektroierici var izmantot kā parastai slīpēšanai, slīpēšanai ar slīppapīru vai stieples sukām, kā arī griešanai ar slīpripu. Jāievēro visi drošības norādījumi, instrukcijas, apraksti un dati, kas piegādāti kopā ar elektroierici. Neievērojot zemāk minētās rekomendācijas, var rasties elektrotrieciena, ugunsgrēka un/vai smagu kermēna bojājumu risks.

b) Šo elektroierici nevar izmantot pulēšanai. Izmantojot elektroierici citiem mērkiem, var radit bīstamas situācijas un ievainojumus.

c) Nedrikst izmantot aprikojumu, kuru ražotājs nav paredzējis un noteicis speciāli šai elektroierīcei. Tas, ka aprikojumu var piestiprināt pie elektroierīces, negarantē tās drošu lietošanu.

d) Izmantojamo darbinstrumentu pieļaujamais griešanās ātrums nedrīkst būt mazāks par elektroierīces maksimālo griešanās ātrumu. Darbinstrumenti, kas rotē ātrāk par pieļaujamo ātrumu, var salūzt, bet to dajas – tikt izsviestas.

e) Darbinstrumenta ārējam diametram un biezumam jāatbilst elektroierīces izmēriem. Darbinstrumenti ar neatbilstošiem izmēriem nevar būt pietiekami labi aizsegti vai kontrolēti.

f) Darbinstrumentiem ar vītņoto starpliku ir jābūt precīzi uzliekamiem uz darbvārpstas vītnes. Darbinstrumentu gadījumā, kuru piestiprināšanai tiek izmantota manšete, darbinstrumenta atveres diametram ir jāatbilst manšetes diametram. Darbinstrumenti, kas nevar būt precīzi uzlikti uz elektroierīces, rotē nevienmērīgi, ļoti stipri vibrē un var sekmēt kontroles zudumu pār elektroierīci.

g) Aizliegts izmantot bojātos darbinstrumentus. Pirms katras lietošanas reizes jäpärbauda slipēšanas piederumi, piemēram, slipripas – vai tām nav drumslu un plīsumu, slipdiski – vai tiem nav plīsumu, nodilumu vai stiprā nolietojuma pazīmju, stieplu sukas – vai tām nav valīgu vai salauztu stieplu. Ja elektroierice vai darbinstruments nokritis, jäpärbauda, vai tas netika bojāts, vai jāizmanto cits, nebojāts instruments. Ja darbinstruments tika pārbaudīts un piestiprināts, elektroierice ir jäieslēdz uz vienu minūti maksimālajos apgriezienos, pievēršot uzmanību tam, lai persona, kas apkalpo elektroierici, vai trešās personas atrastos ārpus darbinstrumenta rotācijas zonas. Bojātie darbinstrumenti visbiežāk salūzt šajā pārbaudē.

h) Jālieto individuālie aizsardzības līdzekļi. Atkarībā no darba veida jālieto aizsargmaska, kas aizsedz visu seju, acu aizsargi vai aizsargbrilles. Nepieciešamības gadījumā jālieto pretputekļu maska, dzirdes aizsargi, aizsargcimdi vai speciālais priekšauts, kas aizsargā no slīpējamā un apstrādājamā materiāla mazajām daļinām. Acis jāsargā no svešķermeņiem, kas darba laikā paceļas gaisā. Pretputekļu maskai un elpošanas celų aizsargmaskai jājīltrė darba laikā radušies putekļi. Ilgstošā trokšņa iedarbības rezultātā var zaudēt dzirdi.

i) Jāpievērš uzmanība, lai trešās personas atrastos drošā attālumā no elektroierīces darbības zonas. Katram, kas atrodas blakus darbībā esošajai elektroierīcei, jālieto individuālie aizsardzības lidzekļi. Apstrādājamā priekšmeta drumslas vai plīsušie darbinstrumenti var tikt izsviesti un radit kermēna bojājumus arī ārpus elektroierīces darbības zonas.

j) Darbu izpildes laikā, kad elektroierīce var saskarties ar apslēptajiem elektrovadiem vai savu barošanas vadu, elektroierīce jātur tikai aiz roktura izolētajām virsmām. Saskaroties ar tīkla elektrovadu, spriegums var tikt novadīts uz elektroierīces metāla dalām, kas var izraisīt elektrotriecienu.
k) Barošanas vads ir jātur drošā attālumā no kustībā esošajiem darbinstrumentiem. Zaudējot kontroli pār ierīci, barošanas vads var tikt pārgriezts vai ievilkts, bet darbinstruments var ievainot plaukstu vai visu roku.
I) Nedrikst nolikt malā elektroierīci pirms darbinstruments ir apstājies pilnībā. Rotējošais darbinstruments var saskarties ar virsmu, uz kuras tas ir nolikts, rezultātā operators var zaudēt kontroli pār elektroierīci.
m) Nedrikst pärnësät elektroierīci, kas atrodas kustībā. Ja rotējošais darbinstruments nejauši saskarsies ar apgērbu, tas var tikt ievilkts un darbinstruments var ievainot apkalpojošā personāla kernenì.
n) Regulāri jātīra elektroierīces ventilācijas spraugas. Dzinēja ventilators iesūc puteklus korpusā, bet liels metāla putekļu daudzums var radīt ar elektribu saistītos riskus.
o) Nedrikst izmantot elektroierici viegli uzliesmojošo materiālu tuvumā. Dzirksteles var izraisīt šāda materiāla aizdegšanos.
p) Nedrikst izmantot darbinstrumentus, kuriem nepieciešami škidrie dzesēšanas škidrumi. Izmantojot ūdeni vai citus škidros dzesēšanas līdzeklus, var radīt elektrotriecienu.

Atsitiens un atbilstošie drošības norādījumi

Atsitiens ir pēkšna elektroierīces reakcija, ja rotējošais darbinstruments, piemēram, slīpripa, slīpdisks, stieplu suka u.tml., nobloķējas vai aizkeras. Tas noved pie tā, ka rotējošais darbinstruments pēkšni tiek apturēts. Tāpēc elektroierīce tiks nekontrolēti izsviesta darbinstrumenta rotācijai pretējā virzienā.

Kad, piemēram, slīpripa, aizkersies vai aizkilēsies apstrādājamā priekšmetā, materiālā atrodamā darbinstrumenta mala var noblokēties un veicināt darbinstrumenta izkrišanu vai atsitiena parādību. Darbinstrumenta kustība (apkalpojošās personas virzienā vai pretējā virzienā) ir atkarīga no slīpripas rotācijas virziena noblokēšanas vietā. Bez iepriekš minētā darbinstruments var arī salūzt.

Atsitiens ir elektroierīces neatbilstošās vai klūdainās ekspluatācijas sekas. No tām var izvairīties, ievērojot zemāk norādītos piesardzības līdzekļus.

a) Elektroierice ir jātur stingri, bet kermenim un rokām jāatrodas tādā pozicljā, kas varētu mīkstināt atsitienu. Ja pamataprīkojumā atrodas papildu rokturis, tas vienmēr ir jāizmanto, lai varētu labāk kontrolēt atsitiena spēku vai atvelkošo momentu ieslēgšanas laikā. lerīci apkalpojošā persona var savaldīt izrāvienu un atsitiena parādību, ievērojot atbilstošus piesardzības līdzekļus.
b) Aizliegts turēt rokas rotējošo darbinstrumentu tuvumā. Atsitiena rezultātā darbinstruments var ievainot roku.
c) Rokām jāatrodas drošā attālumā no zonas, kurā ierīce sāks kustēties atsitiena gadījumā. Atsitiena rezultātā elektroierīce pārvietojas slipripas kustībai pretējā virzienā (noblokešanās vietā).
d) Īpaši uzmanīgi ir jāapstrādā stūri, asās malas u.tml. Jāizvairās no darbinstrumentu atsišanas vai nobloķēšanas. Rotējošie darbinstrumenti ir vairāk pakļauti aizķilēšanai, apstrādājot stūrus, asās malas vai atsitoties. Tas var klūt par kontroles zuduma vai atsitiena parādības iemeslu.
e) Nedrikst izmantot koka vai zobotus diskus. Šī tipa darbinstrumenti bieži izraisa atsitiena parādību vai klūst par iemeslu kontroles zudumam pār elektroierīci.
Speciālie norādījumi par slīpēšanas un griešanas drošību
a) Jāizmanto tikai tāda slīpripa, kas paredzēta konkrētajai elektroierīcei, un aizsegu, kas paredzēts konkrētajai slīpripai. Slīpripas, kas nav paredzētas konkrētajai elektroierīcei, nevar būt pietiekami aizsegtas un drošas.
b) Izliektas slīpripas jāpiestiprina tā, lai neviena no tās virsmām neizvirzitos pāri slīpripas aizsega malas. Neprofesionāli piestiprinātas slīpripas, kas izvirzās pāri aizsegam, nevar būt pietiekami aizsegtas.

c) Aizsegam jābūt piestiprinātam pie elektroierīces tā, lai nodrošinātu visaugstāko drošības pakāpi, un uzstādītam tā, lai slīpripas daļa, kas nav aizsegta un vērsta uz operatora pusī, būtu pēc lespējas mazāka. Aizsegs pasargā operatoru no drumslām, gadījuma kontakta ar slīpripu, kā arī dzirkstelēm, kas varētu aizdedzināt apgērbu.
d) Slīpripas ir jāizmanto tikai tiem darbiem, kuriem tās ir paredzētas. Piemēram, nedrikst slīpēt ar griezejdiska sāna virsmu. Griezejdiski ir paredzēti materiāla griešanai ar diska malu. Sānu spēku ietekmē šie diski var salūzt.
e) Izvēlētajai slīpripai vienmēr ir jāizmanto nebojātas nostiprinātājmanšetes, kurām ir pareizais izmērs un forma. Atbilstošas manšetes balsta slīpripu un samazina salūšanas risku. Manšetes, kas ir paredzētas griezejdiskiem, var atšķirties no manšetēm, kas paredzētas citām slīpripām.
f) Nedrikst izmantot nolietotās slīpripas no lielākām elektroiericēm. Lielāko elektroieriču slīpripas nav paredzētas lielākam apgriezienu skaitlim, kas ir raksturīgs mazākajām elektroiericēm, tādejādi slīpripas var salūzt.

Papildus speciālie drošības norādījumi griešanai ar griezējdisku

a) Jāizvairās no griezējdiska noblokešanas vai pārāk lielas spiešanas uz diska. Neveikt pārmērigi dzilus griezumus. Griezējdiska pārslodze palielina tā slodzi un tieksmi aizkilēties vai noblokeṭies, tādejādi arī palielinot atsitiena parādības vai diska salūšanas iespējamību.
b) Jābūt uzmanīgam (-ai), strādājot zonā pirms un aiz rotējošā griezejdiska. Griezejdiska pārvietošana apstrādājamā priekšmetā virzienā no sevis var izraisīt to, ka atsitiena parādības gadījumā elektroierīce tiks izsviesta kopā ar rotējošo disku tieši lietotāja virzienā.
c) Diska aizkīlēšanas vai darba pārtraukšanas gadījumā izslēgt elektroierīci un uzgaidīt, kamēr disks pilnībā apstāsies. Aizliegts mēgināt izvilkt rotējošo disku no griezuma vietas, jo tas var izraisīt atsitiena parādību. Noteikt un likvidēt aizkīlēšanas iemeslu.
d) Neieslëgt elektroierici atkärtoti, kamër tä atrodas materiälä. Pirms pãrgriešanas turpinäšanas griezëjdiskam ir jäsasniedz savs maksimälais griešanäs ätrums. Pretëjä gadijumä disks var aizkerties, tikt izsviests no apsträdājamā priekšmeta vai izraisīt atsitiena parādību.
e) Pirms apstrādes atbalstīt plāksnes vai lielus priekšmetus, lai mazinātu atsitiena risku, kuru var izraisīt aizkīlētais disks. Lielie priekšmeti var saliekties zem sava svara. Atbalstīt apstrādājamo priekšmetu no divām pusēm: gan griezuma līnijas, gan malu tuvumā.
f) Jābūt īpaši uzmanīgam (-al), griežot caurumus sienās vai strādājot citās slikti pārredzamās vietās. Griezējdisks, kas iegriežas materiālā, var izraisīt elektroierīces atsitienu, saskaroties ar gāzes vadiem, ūdens vadiem, elektriskajiem vadiem vai citiem priekšmetiem.

Speciālie drošības norādījumi darbam ar slīppapīru

a) Nedrikst izmantot pārāk lielus slīppapīra gabalus. Izvēloties slīppapīra izmēru, nepieciešams ŋnmt vērā ražotāja rekomendācijas. Slīppapīrs, kas izvirzās ārpus slīpēšanas plāksnes, var radīt ievainojumus, kā arī izraisīt papīra nobloķešanos vai saplišanu, vai arī veicināt atsitienu.

Speciālie drošības norādījumi pulēšanai

a) Nepiejaut pulēšanas uzgaļa brīvās daļas vai tās nostiprinošo siksniņu brīvo rotāciju. Nobloķet vai piegriezt brīvās siksniņas. Nenostiprinātās un kustībā esošās siksniņas var sapīt pirkstus vai aizķerties aiz apstrādājamā priekšmeta.

Speciālie drošības norādījumi darbam ar stiepļu sukām

a) Jānem vērā, ka pat normalās lietošanas gadījumā suka zaudē nelielus stieples gabalus. Nedrikst pārslogot stieples, pārmērīgi spiežot uz tām. Gaisā lidojošie stieplu gabali var viegli pārplēst plānu apgērbu un/vai ievainot ādu.
b) Ja ir ieteicams izmantot aizsegu, jānovērš sukas kontakts ar aizsegu. Škīvju un podu suku diametrs var palielināties spiediena un centrbēdzes spēka dēļ.

Papildu drošības norādījumi

a) Gadijumos, kad nepieciešams piestiprināt slīpripas ar vītnoto atveri, pārbaudīt, vai slīpripas vītnes garums atbilst darbvārpstas vītnes garumam.
b) Apstrādājamais priekšmets ir jānofiksē. Nostiprināt priekšmetu fiksējošā ierīcē vai spīlēs ir drošāk nekā turēt to rokā.
c) Nepieskarties pie griezējdiskiem un slīpdiskiem, pirms tie ir atdzisuši.
d) Izmantojot ātrdarbības manšeti, jāpārliecinās, vai iekšējā manšete, kas piestiprināta pie darbvārpstas, ir aprikota ar o-ring tipa gumijas gredzenu un vai tas nav bojāts. Jānodrošina, lai ārējās un iekšējās manšetes virsmas būtu tīras.
e) Izmantot ātrdarbības manšeti tikai kopā ar slīpdiskiem un griezējdiskiem. Izmantot tikai nebojātās un pareizi strādājošās manšetes.
f) Gadijumā, kad īslaicīgi pazūd spriegums vai kontaktdakša tiek izņemta no tikla kontaktligzdas tad, kad slēdzis ir ieslēgtā pozicijā, atblokēt slēdzi pirms jaunās ieslēgšanas un uzlikt to izslēgtā pozicijā.

UZMANĪBU! lerīce ir paredzēta izmantošanai iekštelpās.

Neskatoties uz ierīces drošu konstrukciju, kā arī drošības un papildus aizsardzības līdzekļu izmantošanu, vienmēr ir neliels risks gūt traumas darba laikā.

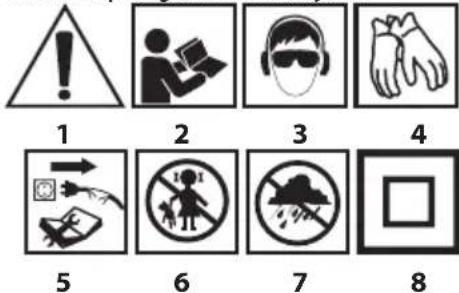

Izmantoto piktogrammu skaidrojums

1. Uzmanību – jāievēro īpaši piesardzības līdzekli
2. Izlasīt lietošanas instrukciju, ievērot tajā ietvertus brīdinājumus un drošības noteikumus!

3. Izmantot personigās aizsardzības līdzekļus (aizsargbrilles, dzirdes aizsargi)

4. Izmantot aizsargcimdus

5. Atslēgt barošanas vadu pirms apkalpošanas vai remontdarbiem

6. Nepielaist bērnus pie iekārtas

7. Sargāt no lietus

8. Otrā aizsardzības klase

UZBÜVE UN PIELIETOJUMS

Lenka slipmašina ir manuālā elektroiekārta ar II izolācijas klasi. Elektroiekārtas piedzīņu viedo vienfāzes kolektora dzinējs, kura rotācijas ātrums tiek reducēts ar lenka zobrata pārvada palīdzību. Tā var kalpot gan slīpēšanai, gan arī griešanai. Šī tipa elektroiekārtasi izmanto visa veida nelidzenumu likvidēšanai no metāla elementiem, šuvju virsmas apstrādei, plānsienu cauruļu un nelielu metāla elementu pārgriešanai utt. Izmantojot atbilstošu aprīkojumu, lenka slipmašina var tikt izmantot ne tikai griešanai un slīpēšanai, bet arī tīrīšanai, piemēram, no rūsas, krāsas u.tml.

Lenka slipmašinas pielietošanas sfēras ir visa veida remontdarbi un konstruktīvie darbi, kas ir saistīti ne tikai ar metāliem. Lenka slipmašina var tikt izmantota būvniecības materiālu, piemēram, kieģelu, kaltā akmens, keramikas fližu u.tml. griešanai un slipēšanai. Ierīce ir paredzēta tikai sausam darbam, tā nevar tikt izmantota pulēšanai. Nedrīkst izmantot elektroierīci neatbilstoši tās izmantošanas mērķim.

Lietošana neatbilstoši izmantošanas mērķim.

• Nedrikst apstrādāt materiālus, kas satur azbestu. Azbests ir kancerogēns.
• Nedrikst apstrādāt materiālus, kuru putekļi ir viegli uzliesmojoši vai sprādzienbīstami. Darba laikā ar elektroiekārtu veidojas dzirksteles, kas var izraisīt izdalāmo tvaiku aizdegšanos.
• Slipēšanas darbiem nedrīkst izmantot slīpripas, kas paredzētas griešanai. Griezējdiski strādā ar frontālo virsmu un, slīpējot ar šāda diska sānu virsmu, var sabojāt griezējdisku, kā rezultātā operators val gūt ievainojumus.

Zemāk minētā numerācija attiecās uz tiem ierīces elementiem, kuri ir minēti šis instrukcijas grafiskajā daļa.

1. Darbvārpstas blokēšanas poga

2. Slēdzis

3. Papildrokturis

4. Diska aizsegs

5. Ārējā manšete

6. lekšējā manšete

7. Rotācijas ātruma regulēšanas poga

8. Svira (diska aizsegam)

* Attëls un izsträdäjums var nedaudz atškirties.

SIMBOLU APRAKSTS

PIEZIME

BRĪDINĀJUMS

MONTĀŽA/IESTATĪJUMI

INFORMÃCIJA

APRİKOJUMS UN PIEDERUMI

1. Diska aizsegs - 1 gab.
2. Specialā atslēga - 1 gab.
3. Papildrokturis - 1 gab.

SAGATAVOŠANĀS DARBAM

PAPILDROKTURA MONTAŽA

Papildrokturis (3) tiek uzlikts vienā no slīpmašīnas galvas atverēm. Ir ieteicams izmantot slīpmašīnu ar piestiprinātu papildrokturi. Darba laikā, turot slīpmašīnu ar abām rokām, tiek mazināts risks pieskarties ar roku pie rotējošā diska vai sukas, kā arī gūt traumu atsitiena parādības laikā.

DISKA AIZSEGA MONTAŽA UN REGULŠANA

Diska aizsegs sargā operatoru no drumslām, nejaušā kontakta ar darbinstrumentu vai dzirkstelēm. Tam jābūt vienmēr piestiprinātam, papildus pievēršot uzmanību tam, lai tā aizsedzošā dāļa būtu vērsta pret operatoru.

- Diska aizsega montāžas konstrukcija ľauj piestiprināt aizsegu optimālajā stāvokli bez papildu instrumentu izmantošanas.

- Atlaist un atvilkt sviru (10) uz diska aizsega (4).

- Pagriezt diska aizsegu (4) nepieciešamajā stāvokli.

• Noblokët, nolaižot sviru (10).

Diska aizsega demontāža un regulācijas notiek tieši pretēji tā montāžai.

DARBINSTRUMENTU NOMAINA

Darbinstrumentu nomaiņas laikā jāizmanto darba cimdi.

Darbvärpstas blokëšanas poga (1) ir domāta tikai slipmašinas darbvärpstas blokëšanai darbinstrumenta montāžas vai demontāžas laikā. Nedrīkst izmantot to kā bremzëšanas pogu diska griešanās laikā. Pretējā gadījumā var tikt bojāta slipmašina vai ievainots lietotājs.

DISKU MONTAŽA

Slipdisku vai griezejdisku ar biezumu zem 3 mm gadijumā ārējās manšetes (5) uzgriezni nepieciešams uzskrūvēt ar plakano virsmu pret diska pusi (B att.).

- Nospiest darbvārpstas blokēšanas pogu (1).

- lelikt speciālo atslēgu (atrodas komplektācijā) ārējās manšetes (5) atverēs (A att.).

- Pagriezt atslēgu, padarīt valīgāku un nonemt ārējo manšeti (5).

- Uzlikt disku tā, lai tas tiktu piespiests pie iekšējās manšetes (6) virsmas.

- Pieskrūvēt ārējo manšeti (5) un viegli pievilkt ar speciālo atslēgu.

Diska demontāža notiek pretēji tā montāžai. Montāžas laikā diskam jābūt piespiestam pie iekšējās manšetes (6) virsmas.

DARBINSTRUMENTU AR VÍTNOTO ATVERI MONTAŽA

- Nospiest darbvarpstas blokēšanas pogu (1).

• Noņemt iepriekš piestiprinātus darbinstrumentus – ja tie tika piestiprināti.
• Pirms montāžas nonemt abas manšetes – iekšējo (6) un ārējo (5).
• Pieskrūvēt darbinstrumenta vītnoto daju pie darbvārpstas un viegli pievilkt.
  Darbinstrumentu ar vītnoto atveri demontāža ir tieši pretēja to montāžai.

LEŃKA SLÍPMAŠÍNAS MONTĀŽA LENKA SLÍPMAŠÍNU STATĪVĀ Ir pielaujama lenka slipmašīnas izmantošana ar lenka slipmašinām paredzēto statīvu ar nosacijumu, ka tā tiks pareizi piestiprināta saskaņā ar statīva ražotāja montāžas instrukciju.

DARBS/ IESTATIJUMI

Pirms slipmašinas izmantošanas ir nepieciešams pārbaudit slīpripu stāvokli. Nedrikst izmantot izrobītās, saplaisājušas vai citādi bojātās slīpripas. Nolietoto ripu vai suku pirms lietošanas nepieciešams nekavējoties nomainīt. Pēc darba belgām vienmēr nepieciešams atslēgt slīpmašinu un uzgaidit, kamēr darbinstruments apstāsies. Tikai tad slīpmašinu var nolikt. Nedrikst bremzēt rotējošo slīpripu, piespiežot to pie apstrādājamā materiāla.

• Slipmašinu aizliegts pārslogot. Elektroiekārtas svars rada pietiekamu spiedienu, lai efektīvi strādātu ar ierīci. Pārslodze un pārmēriga spiešana var radīt darbinstrumentu bīstamu plīšanu,
• Ja darba laikā slīpmašina nokrit, nepieciešams obligāti pārbaudīt un nepieciešamības gadījumā nomainīt darbinstrumentu, konstatējot bojājumus vai deformācijas.
• Aizliegts sist ar darbinstrumentu pa apstrādājamo materiālu.
• Jāizvairās no diska sišanas un materiāla nonēmšanas ar tā palidzību, īpaši apstrādājot stūrus, asās malas u.tml. (pretējā gadījumā var zaudēt kontroli pār elektrolekārtu un rasties atsitiena parādība).
• Aizliegts ripzágos izmantot diskus, kuri ir paredzēti koksnes griešanai. Šādu disku izmantošana bieži noved pie atsitiena parādības, kontroles zuduma pār iekārtu un operatora kermena bojājumiem.

IESLĘGŠANA/ IZSLĘGŠANA

Slipmašinas ieslēgšanas un darba laikā to nepieciešams turēt ar abām rokām.

• Nospiest slēdža (2) aizmugurējo daļu.
• Pārvietot slēdzi (2) uz priekšu (galvas virzienā) (C att.).
• Ilgstošam darbam – nospiest priekšēju slēdža daļu.
• Slēdzis tiks automātiski noblokēts ilgstošā darba režīmā.
• Lai izslēgtu iekārtu, nepieciešams nospiest uz slēdža pogas (2) aizmugurējās daļas.

Pēc slipmašinas ieslēgšanas ir jāuzgaida, kamēr slipripa sasniegs maksimālo ātrumu un tikai tad var uzsākt darbu. Darba laikā nedrikst izmantot slipmašinas slēdzi, ieslēdzot vai izslēdzot slipmašinu. Slēdzi var izmantot tikai tad, kad slipmašina ir nonemta no apstrādājamā materiāla.

lericei ir minimālā sprieguma atvienotājs, kas nozīmē, ka gadījumā, ja tiklam pazudīs spriegums vai iekārta tiks pievienota pie kontaktligzdas, kad atvienotājs būs pozīcijā "leslēgts", iekārta nedarbosies. Šajā gadījumā uzlikt atvienotāju pozīcijā "Izslēgts" un atkārtoti ieslēgt iekārtu.

ROTĀCIJAS ĀTRUMA REGULĒŠANA

Slipmašinas korpusa aizmugurējā-augšējā dalā atrodas rotācijas ātruma regulēšanas poga (8) (D att.). Regulēšanas diapazons ir no 1 lidz 6. Rotācijas ātrumu var mainīt atkarībā no lietotāja vajadzībām.

GRIEŠANA

• Griešana ar slīpmašīnu notiek tikai taisnā līnijā.
• Negriezt materiālu, turot to rokā.
• Lielus elementus nepieciešams atbalstit, un pievērst uzmanību, lai balsta punkti atrastos griezuma linijas tuvumā un materiāla beigu daļā. Stabili novietotam materiālam nebūs tendences pārvietoties griešanas laikā.
• Maziem elementiem jābūt nostiprinātiem, piemēram, spīlēs u.tml. Materiāls ir jānostiprina tā, lai griezuma vieta atrastos nostiprinošā elementa tuvumā. Tas nodrošinās precīzāku griešanu.
• Nedrikst pieļaut griezējdiska vibrācijas vai piesišanu, jo

tas pasliktinās griezuma kvalitāti un var radīt griezējdiska plišanu.

• Griešanas laikā nespiest uz griezējdiska sāniem.
- Atkaribā no griežamā materiāla izmantot atbilstošu griezējdisku.
- Pärgriežot materiālu, ieteicams, lai kustības virziens būtu vienāds ar griezejdiska rotācijas virzienu.

Griešanas dzilums ir atkarīgs no disku diametra (G att.).

• Jāizmanto tikai tādi diski, kuru nominālais diamets nav lielāks par disku diametru, kas ir paredzēti konkrētas slīpmašinas modelim.
  • Dzilāko griezumu gadījumā (piem., profili, būvniecības bloki, kieģelī u.tml.) nepieļaut manšešu saskaršanos ar apstrādājamo materiālu.

Darba laikā griezējdiski sasniedz ļoti augstu temperatūru - nedrikst pieskarties pie diskiem ar neaizsegtām kermana dalām pirms to atdzišanas.

SLIPESANA

Slipēšanas darbos izmantot, piemēram, slīpdiskus, škivjveida slīpripas, diskus ar neaustu slīpēšanas materiālu, stieplu sukas, elastīgus diskus slīppapiram u.tml. Katram diska un apstrādājamā materiāla veidam nepieciešama atbilstoša darba tehnika un atbilstoša personīgās aizsardzības līdzekļu pielietošana.

Slīpēšanai nedrikst izmantot disku, kas paredzēts griešanai. Slīpdiski ir paredzēti materiāla likvidēšanai ar diska malu.

- Nedrikst slipēt ar diska sānu virsmu. Optimālais darba leņkis šāda tipa diskiem ir 30° (H att.).

- Ar slīpēšanu saistitie darbi var tikt veikti tikai izmantojot konkrētā materiāla veidam atbilstošu slīpdisku.

Strādājot ar diskiem ar neaustu slīpēšanas materiālu un elastīgiem diskiem slīppapīram, nepieciešams pievērst uzmanību atbilstošam noberzuma lenķim (I att.).

- Nedrikst slipēt ar visu diska virsmu.

- Šī tipa diski tiek izmantoti plakano virsmu apstrādei.

Stieplu sukas ir paredzētas, galvenokārt, profilu un grūti pieejamo vietu tīrīsanai. Ar to palīdzību var noņemt, piem., rūsu, krāsas u.tml., no materiāla virsmas (K att.).

Jāizmanto tikai tādi darbinstrumenti, kuru pieļaujamais rotācijas ātrums ir lielāks vai vienāds ar lenķa slīpmašinas maksimālo ātrumu tukšgaitā.

APKALPOŠANA UN APKOPE

Pirms jebkuras darbibas, kas saistīta ar instalēšanu, regulēšanu, remontu vai apkopi, barošanas vada kontaktdakša jäizņem no kontaktligzdas.

APKOPE UN UZGLABĀŠANA

• leteicams tīrīt iekārtu pēc katras lietošanas reizes.
• Tirīšanai nedrīkst izmantot ūdeni vai citu škidrumu.
• lekāra ir jātīra ar sausu auduma gabalu vai zema spiediena saspiesto gaisu.
• Nedrikst izmantot mazgāšanas līdzekļus un škīdinātājus, jo tie var sabojāt plastmasas elementus.
• Regulāri tīrīt ventilācijas spraugas dzinēja korpusā, lai nepieļautu iekārtas pārkaršanu.
• Barošanas vada bojājuma gadījumā tas ir jānomaina pret vadu ar tādiem pašiem parametriem. ŝi darbība ir jālūdz veikt kvalificētai personalai vai iekārta jānodod servisa centrā.
  • Pärmërigäs kolektora dzirksteļošanas gadījumā kvalificētai personai jālūdz veikt elektrodzinēja oglekļa suku stāvokļa pārbaude.
• lekārta vienmēr ir jāuzglabā sausā, bērniem nepieejamā vietā.

OGLEKŁA SUKU NOMAINA

Nolietotās (īsākas par 5 mm), sadedzinātas vai plīsušas dzinēja oglekļa sukas nepieciešams uzreiz nomainit. Vienmēr vienlaicīgi ir jāmaina abas oglekļa sukas.

Oglekja suku nomainu nepieciešams veikt tikai kvalificētai personali, kas izmanto originālās rezerves daļas.

Jebkura veida defekti ir jānovērš ražotāja autorizētā servisa centra.

TEHNISKIE PARAMETRI

NOMINÄLIE PARAMETRI

Lenka slipmašina 59G175
Parametrs Vērtība
Barošanas spriegums 230 V AC
Barošanas frekvence 50 Hz
Nominālā jauda 750 W
Rotācijas ātruma regulēšanas ātrums 3000	-12000 min
Maks. diska diametrs 125 mm
Diska iekšējais diametrs 22,2 mm
Darbvārpstas vītne M14
Aizsardzības klase II
Masa 1,8 kg
Ražošanas gads 2020
59G175 apzīmē gan ierīces tipu, gan modeli

DATI PAR TROKSNI UN VIBRĀCIJĀM

Informācija par trokšņiem un vibrāciju

Tādi emitētā troksņa limenī kā emitētā akustiskā spiediena limenis Lp A un akustiskās jaudas limenis Lw A' kā ari mērijuma neprecizitāte K ir minēta zemāk saskaņā ar normu EN 60745.

Vibrāciju vērtības (paātrinājuma vērtības) un mērijuma neprecizitāte K norādīti saskaṇā ar normu EN 60745 un minēti zemāk.

Šajā instrukcijā norādītais vibrāciju līmenis tika mērīts saskaņā ar mērišanas procedūru, kas noteikta normā EN 60745, un var tikt izmantots elektroiekārtu salīdzināšanai. To var arī izmantot, lai veiktu vibrācijas ekspozīcijas sākotnējo novērtējumu.

Dotais vibrāciju limenis ir reprezentātīs rāditās elektroiekārtas pamatizmantošanas mērķiem. Ja iekārta tiks izmantota citiem mērķiem vai ar citiem darbinstrumentiem, kā arī, ja netiks pietiekami labi kopta, vibrāciju limenis var mainīties. lepriekš minēti iemesli var palielināt vibrācijas ekspozīciju visā darba periodā.

Lai precizi novērtētu vibrācijas ekspozīciju, jāņem vērā periodi, kad elektroiekārta ir izslēgta un kad ir ieslēgta, bet netiek izmantota darbam. Šādi kopējā vibrācijas ekspozīcija var klūt ievērojami mazāka.

Lai pasargātu lietotāju no vibrācijas sekām, jānodrošina tādi papildu drošības līdzekļi kā elektroiekārtas un darbinstrumentu apkope, atbilstoša roku temperatūra un atbilstoša darba organizācija.

DATI PAR TROKSNI UN VIBRĀCIJĀM

Akustiskā spiediena limenis (griešana)	Lp_A = 82,9 dB (A) K=3dB (A)
Akustiskā spiediena limenis (slīpešana) Lp	a_A = 83,4 dB (A) K=3dB (A)
Akustiskās jaudas limenis (griešana) Lw	a_A = 93,9 dB (A) K=3dB (A)
Akustiskās jaudas limenis (slīpešana)	Lw_A = 94,3 dB (A) K=3dB (A)
Vibrāciju paātrinājuma vērtība (griešana/papildrokturis)	a_A = 2,119 m/s^2 K=1,5 m/s^2
Vibrāciju paātrinājuma vērtība (slīpēšana/papildrokturis)	a_A = 1,617 m/s^2 K=1,5 m/s^2
Vibrāciju paātrinājuma vērtība (griešana/galvenais turētājs)	a_A = 2,978 m/s^2 K=1,5 m/s^2
Vibrāciju paātrinājuma vērtība (slīpēšana/galvenais turētājs)	a_A = 2,565 m/s^2 K=1,5 m/s^2

VIDES AIZSARDZÍBA

Elektroinstrumentus nedrikst izmest kopä ar sadzīves atkritumiem. Tie ir jänodod utilizācijai attiecigajiem uzņemumiem. Informaciju par utilizaciju var sniegt produkta pardevejs vai vietejie varas organi. Nolietotas elektriskas un elektroniskās ierīces satur videi kaitigās vielas. Ierīce, kura netika pakļauta otreizējai izejvielu pārstrādei, rada potenciālus draudus videi un cilvēku veselibai.

* Ir tiesības veikt izmainas.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytova (turpmāk „Grupa Topex”) ar galveno ofshu Varšavą, ul. Pograniczna 2/4, informē, ka sea veida autortiesības attiecībāz up dotās instrukcijas (turpmāk „Instrukcija“) saturu, tai skaïta uz tās tekstiem, samazinātām fotografjām, shēmām, zimējumiem, kar an attiecībā iz tās kompoziciju, pieder tikal Grupa Topex, kuris ir aizsargātas ar likumu saskaņa ar 1994. gada 4. februār „Likumu par autortiesībām un blakustiesībām“ (Likumu Vēstnesis 2006 nr. 90, 631. poz. ar turmp. izm.). Visas Instrukcijas kopumā vai tās noteikto daju kopēśana, apstrāde, publicēśana vai modificēśana komercmērkiem bez Grupa Topex rakstiskās atlaujas ir stingri aizlegta, pretējā gadījumā pārkāpējs var tikt sauktis pie kriminālas vai administrativīs atbildības.

ALGUPÄRASE KASUTUSJUHENDI TÖLGE

NURKLIHVIJA 59G175

TÄHELEPANU: ENNE ELEKTRITÖÖRIISTAGA TÖÖTAMA ASUMIST LUGEGE HOOLIKALT LÄBI KÄESOLEV JUHEND JA HOIDKE SEE ALLES HILISEMAKS KASUTAMISEKS.

ERIOHUTUSJUHISED
