| Typ produktu | Bezdrôtová uhlová brúska |
| Značka | Graphite |
| Model | 58G003 |
| Napätie batérie | 18 V DC |
| Voľnobežné otáčky | 10000 min⁻¹ |
| Maximálny priemer kotúča | 115 mm |
| Vnútorný priemer kotúča | 22,2 mm |
| Závit vretena | M14 |
| Hmotnosť (bez batérie) | 1,5 kg |
| Kapacita kompatibilnej batérie | 2000 mAh (58G001) alebo 4000 mAh (58G004) |
| Doba nabíjania batérie 58G001 | 1 hodina |
| Doba nabíjania batérie 58G004 | 2 hodiny |
| Hladina akustického tlaku (LpA) | 85,06 dB(A) |
| Hladina akustického výkonu (LwA) | 96,06 dB(A) |
| Vibrácie (zadná rukoväť) | 6,151 m/s² |
| Vibrácie (predná rukoväť) | 4,144 m/s² |
| Trieda ochrany | III |
| Napájanie | Lítium-iónová batéria 18 V (nabíjačka 230 V AC) |
| Hlavné funkcie | Brúsenie, rezanie, brúsenie, kefovanie |
| Bezpečnosť | Ochrana kotúča, aretácia vretena, bezpečnostný spínač, prídavná rukoväť |
| Údržba | Vyčistite vetracie štrbiny suchým stlačeným vzduchom |
| Opraviteľnosť | Oprava len v autorizovanom servise |
| Súčasťou balenia | Ochrana kotúča, špeciálny kľúč, prídavná rukoväť |
Často kladené otázky - 58G003 Graphite
Otázky používateľov k 58G003 Graphite
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Drvič vo formáte PDF zadarmo! Nájdite svoj návod 58G003 - Graphite a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. 58G003 značky Graphite.

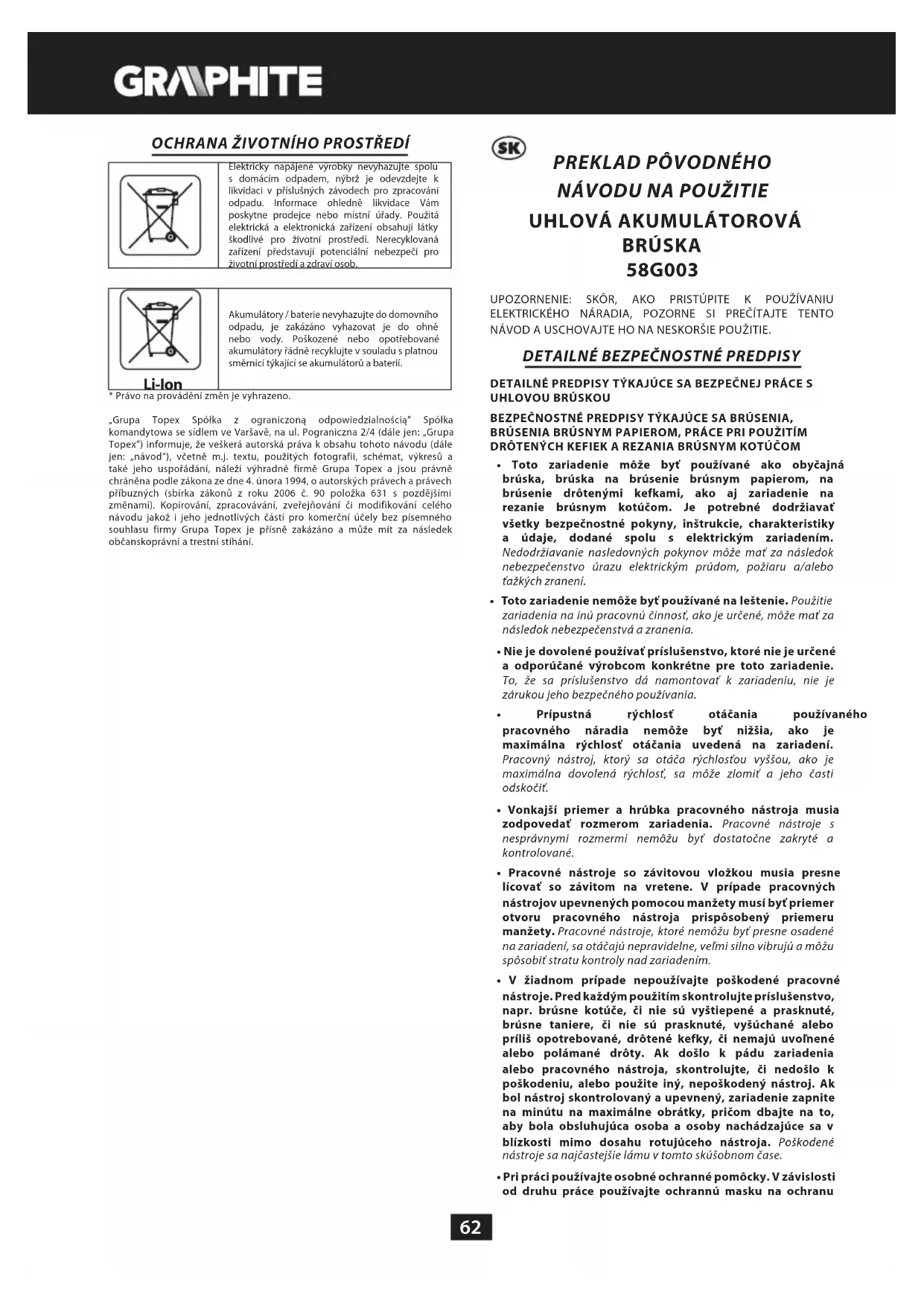

NÁVOD NA OBSLUHU 58G003 Graphite
/ES vyhlásenie o zhode/
PL EN HU SK
| Producent/Manufacturer//Gyártó//Výrobca/ | Grupa Topex Sp. z o.o. Sp.k.ul. Pograniczna 2/4, 02-285 Warszawa |
| Wyrób/Product/Termék/Produkt/ | Szlifierka kątowa akumulatorowa/Cordless angle grinder/Vezeték nélküli sarokcsiszoló/Bezdrótová uhlová brúska/ |
| Model/Model//Modell//Model/ | 58G003 |
| Numer seryjny/Serial number//Sorszám//Poradové číslo/ | 00001 ÷ 99999 |
/Vyššie popísaný výrobok je v zhode s nasledujúcimi dokumentmi:/
/a splňa požiadavky:/
EN 60745-1:2009+A11; EN 60745-2-3:2011+A2+A11+A12+A13;
EN 55014-1:2006+A1:2009+A2:2011; EN 55014-2:1997+A1:2001+A2:2008;
IEC 62321:2008
/Meno a adresa osoby alebo bydliska v EÚ poverená zostavením technickej dokumentácie:/
Paweł Kowalski
Ul. Pograniczna 2/4
02-285 Warszawa
Paweł Kowalski
- Toto zariadenie môže byť používané ako obyčajná brúska, brúska na brúšenie brúsnym papierom, na brúšenie drôtenými kefkami, ako aj zariadenie na rezanie brúsnym kotúčom. Je potrebné dodržiavať všetky bezpečnostné pokyny, inštrukcie, charakteristiky a údaje, dodané spolu s elektrickým zariadením. Nedodržiavanie nasledovných pokynov môže mať za následok nebezpečenstvo úrazu elektrickým prúdom, požiaru a/alebo tažkých zranení.
- Toto zariadenie nemôže byť použivané na leštenie. Použitie zariadenia na inú pracovnú činnosť, ako je určené, môže mať za následok nebezpečenstvá a zranenia.
- Nie je dovolené používať príslušenstvo, ktoré nie je určené a odporúčané výrobcom konkrétne pre toto zariadenie. To, že sa príslušenstvo dá namontovať k zariadeniu, nie je zárukou jeho bezpečného používania.
- Prípustná rýchlost' otáčania používaného pracovného náradia nemôže byť nižšia, ako je maximálna rýchlost' otáčania uvedená na zariadení. Pracovný nástroj, ktorý sa otáča rýchlostou vyššou, ako je maximálna dovolená rýchlost', sa môže zlomiť a jeho časti odskočit.
- Vonkajší priemer a hrúbka pracovného nástroja musia zodpovedať rozmerom zariadenia. Pracovné nástroje s nesprávnymi rozmermi nemôžu byť dostatočne zakryté a kontrolované.
- Pracovné nástroje so závitovou vložkou musia presne lícovať so závitom na vretene. V prípade pracovných nástrojov upevnených pomocou manžety musí byť priemer otvoru pracovného nástroja prispôsobený priemeru manžety. Pracovné nástroje, ktoré nemôžu byť presne osadené na zariadení, sa otáčajú nepravidelne, velmi silno vibrujů a môžu spôsobit’ stratu kontroly nad zariadením.
- V žiadnom prípade nepoužívajte poškodené pracovné nástroje. Pred každým použitím skontrolujte príslušenstvo, napr. brúsne kotúče, či nie sú vyštiepené a prasknuté, brúsne taniere, či nie sú prasknuté, vyšúchané alebo príliš opotrebované, drôtené kefky, či nemajú uvolnené alebo polámané drôty. Ak došlo k pádu zariadenia alebo pracovného nástroja, skontrolujte, či nedošlo k poškodeniu, alebo použite iný, nepoškodený nástroj. Ak bol nástroj skontrolovaný a upevnený, zariadenie zapnite na minútu na maximálne obrátky, pričom dbajte na to, aby bola obsluhujúca osoba a osoby nachádzajúce sa v blizkosti mimo dosahu rotujúceho nástroja. Poškodené nástroje sa najčastejšie lámu v tomto skúšobnom čase.
- Pri práci používajte osobné ochranné pomôcky. V závislosti od druhu práce používajte ochrannú masku na ochranu
celej tváre, ochranu očí alebo ochranné okuliare. V prípade potreby použite masku proti prachu, chrániče sluchu, ochranné rukavice alebo špeciálnu zásteru na ochranu pred malými čiastočkami brúseného a obrábaného materiálu. Chráňte si oči pred cudzími čiastočkami vznikajúcimi pri práci, ktoré sa nachádzajú vo vzduchu. Maska proti prachu a na ochranu dýchacích ciest musí filtrovať prach, ktorý vzniká pri práci. Hluk pôsobiaci dlhšiu dobu môže viest k strate sluchu.
- Dbajte na to, aby sa osoby nepracujúce so zariadením nachádzali v bezpečnej vzdialenosti od jeho dosahu. Každý, kto sa nachádza v blízkosti pracujúceho zariadenia, musí používať osobné ochranné pomôcky. Úlomky obrábaného predmetu alebo prasknuté pracovné nástroje môžu odskakovat a spôsobit zranenia aj mimo priamej zóny dosahu.
- Pri vykonávaní prác, pri których by zariadenie mohlo narazit na skryté elektrické vodiče, ho treba držať výhradne za izolované povrchy rukovátí. Kontakt s vodičom napájacej siete môže mať za následok odovzdanie napätia kovovým častiam zariadenia, čo by mohlo spôsobit úraz elektrickým prúdom.
- V žiadnom prípade nie je dovolené elektrické náradie odkladať skôr, ako sa pracovný nástroj celkom zastaví. Otáčajúci sa pracovný nástroj sa môže dostať do kontaktu s povrchom, na ktorom je odložený, čím možno stratiť kontrolu nad zariadením.
- Nie je dovolené prenášať zariadenie, ktoré je v pohybe. Náhodný kontakt odevu s otáčajúcim sa pracovným nástrojom môže spôsobit jeho namotanie a zavítanie sa pracovného nástroja do tela obsluhujúcej osoby.
- Pravidelne čistite vetracie otvory zariadenia. Dúchadlo motora vtahuje prach do plášta a velké nahromadenie kovového prachu môže spôsobit' elektrické nebezpečenstvo.
- Zariadenie nepoužívajte v blízkosti horľavých materiálov. Iskry môžu spôsobit' vznietenie.
- Nepoužívajte nástroje, ktoré si vyžadujú chladiace kvapaliny. Použitie vody alebo iných chladiacich kvapalín môže viest'k zraneniu elektrickým prúdom.
SPÄTNÝ ODRAZ A PRÍSLUŠNÉ BEZPEČNOSTNÉ POKYNY
- Spätný odraz je náhla reakcia elektrického náradia na zablokovanie otáčajúceho sa pracovného nástroja ako brúsny kotúč, brúsny tanier, drôtená kefka atd. alebo jeho narazenie na prekázku. Zachytenie alebo zablokovanie vedie k prudkému zastaveniu otáčajúceho sa pracovného nástroja. Nekontrolované zariadenie je tak odhodené proti smeru otáčania pracovného nástroja. Ked' sa napríklad brúsny kotúč zasekne alebo vzprieči v obrábanom predmete, jeho okraj ponorený do materiálu sa môže zablokovat a spôsobit' jeho vypadnutie alebo spätný odraz. Pohyb brúsneho kotúča (smerom k obsluhujúcej osobe alebo od nej) vtedy závisí od smeru pohybu brúsneho kotúča na mieste zablokovania. Okrem tohto sa brúsne kotúče môžu aj zlomiť.
- Spätný odraz je následkom nevhodného alebo nesprávneho používania zariadenia. Dá sa mu vyhnút dodržiavaním nižšie uvedených primeraných preventívnych opatrení.
- Zariadenie treba silne držať a telo a ruky umiestniť do polohy, ktorá umožní zmierniť spätný odraz. Ak je súčasťou štandardného vybavenia dodatočná rukovat, vždy ju používajte, aby ste mali maximálnu kontrolu nad silami spätného odrazu alebo reakčným točivým momentom pri spúšťaní. Osoba obsluhujúca zariadenie môže ovládnut trhnutie a spätný odraz dodržaním príslušných bezpečnostných pokynov.
- V žiadnom prípade nie je dovolené držať ruky v blízkosti otáčajúcich sa pracovných nástrojov. Pracovný nástroj môže v dôsledku spätného odrazu spôsobit zranenie ruky.
- Držte sa v bezpečnej vzdialenosti od oblasti dosahu elektrického náradia pri spätnom odraze. V dôsledku spätného odrazu sa zariadenie premiestňuje opačným smerom voči smeru pohybu brúsneho kotúča na mieste zablokovania.
- Mimoriadne opatrne obrábajte rohy, ostré okraje atd. Zabráňte odrazeniu pracovných nástrojov alebo ich zablokovaniu.
- Otáčajúci sa pracovný nástroj je náchylnejší na zaseknutie pri obrábaní rohov, ostrých okrajov alebo pri odrazení. Môže zapríčinit stratu kontroly alebo spätný odraz.
- Nie je dovolené používať kotúče na drevo alebo ozubené kotúče.
- Pracovné nástroje tohto typu často spôsobujú spätný odraz alebo stratu kontroly nad zariadením.
DETAILNÉ BEZPEČNOSTNÉ POKYNY PRE BRÚSENIE A REZA- NIE BRÚSNYM KOTÚČOM
- Používajte výhradne brúsne kotúče určené pre dané zariadenie a kryt určený pre daný brúsny kotúč. Brúsne kotúče, ktoré nie sú súčastou príslušenstva daného zariadenia, nemôžu byť dostatočne kryté a nie sú dostatočne bezpečné.
- Ohnuté brúsne kotúče treba upevňovať tak, aby ich brúsny povrch nevyčnieval mimo okraja ochranného krytu. Neodborne založený brúsny kotúč ktorý vyčnieva mimo okraja ochranného krytu, nemôže byť dostatočne zakrytý.
- Kryt musí byť dobre upevnený k elektrickému náradiu, aby bola zaručená maximálna bezpečnosť – nastavený tak, aby odkrytá časť brúsneho kotúča obrátená smerom k obsluhujúcej osobe, bola čo najmenšia. Kryt chráni obsluhujúcu osobu pred úlomkami, náhodným kontaktom s brúsnym kotúčom, ako aj iskrami, ktoré by mohli spôsobit' zapálenie odevu.
- Brúsne kotúče možno používať len na práce, na ktoré sú určené.
- V žiadnom prípade nie je dovolené napr. brúsiť bočným povrchom plochého rozrezávacieho brúsneho kotúča. Ploché rozrezávacie brúsne kotúče sú určené na odstraňovanie materiálu okrajom kotúča. Pósobenie bočných síl na tento brúsny kotúč ho môže zlomiť.
- K zvolenému brúsnemu kotúču treba vždy používať nepoškodené upevňujúce manžety správneho rozmeru a tvaru. Vhodné manžety podopierajú brúsne kotúče, a tým znížujú nebezpečenstvo ich zlomenia. Manžety rozrezávacích kotúčov sa môžu líšiť od manžiet určených na iné brúsne kotúče.
- Nie je dovolené používať opotrebované brúsne kotúče z väčších zariadení. Brúsne kotúče väčších zariadení nie sú navrhnuté na vyšší počet otáčok, ktorý je charakteristický pre menšie zariadenia, a môžu sa preto zlomiť.
DODATOČNÉ DETAILNÉ BEZPEČNOSTNÉ POKYNY PRE REZANIE BRÚSNYM KOTÚČOM
- Vyhýbajte sa zablokovaniu rezného kotúča alebo príliš veľkému tlaku. Nie je dovolené vykonávať príliš hlboké rezy. Preťaženie rezného kotúča zvyšuje jeho zaťaženie a jeho tendenciu zaseknút sa alebo zablokovat’ a s tým súvisiacu možnosť spätného odrazu alebo zlomenia kotúča.
- Vyhýbajte sa priestoru pred a za otáčajúcim sa rezným kotúčom. Presúvanie rezného kotúča v obrábanom predmete smerom od seba môže spôsobit, že v prípade odrazu, zariadenie odskoči spolu s otáčajúcim sa kotúčom priamo v smere obsluhujúcej osoby.
- V prípade zaseknutia rezného kotúča alebo pri prerušení práce treba zariadenie vypnúť a počkať, kým sa kotúč úplne zastaví. V žiadnom prípade sa nepokúšajte vytiahnuť pohybujúci sa kotúč z miesta rezania, pretože to môže spôsobiť spätný odraz. Je potrebné odhaliť a odstránit' príčinu zaseknutia.
- Zariadenie opätovne nezapínajte, kým sa nachádza v materiáli. Skôr, ako opät začnete rezať, rezný kotúč musí dosiahnuť svoju maximálnu rýchlost' otáčania. V opačnom prípade sa kotúč môže zachytiť, vyskočiť z obrábaného predmetu alebo spôsobit spätný odraz.
- Dosky alebo väčšie predmety treba pred obrábaním podopriet, aby sa minimalizovalo riziko spätného odrazu spôsobeného zaseknutým kotúčom. Veľké predmety sa môžu ohnút pod vlastnou váhou. Obrábaný predmet treba podopriet z obidvoch strán tak v blízkosti línie rezu, ako aj pri okraji.
Budte mimoriadne opatrný pri vyrezávaní otvorov v stenách alebo pri práci v iných priestoroch, ktoré nemôžete kontrolovať zrakom. Rezný kotúč ponárajúci sa do materiálu môže spôsobit spätný odraz náradia v prípade kontaktu s plynovými alebo vodovodnými potrubiami, elektrickými káblami alebo inými predmetmi.
DETAILNÉ BEZPEČNOSTNÉ POKYNY PRE BRÚSENIE BRÚSNYM PAPIEROM
- Nepoužívajte príliš velké hárky brúsneho papiera. Pri volbe velkosti brúsneho papiera sa treba riadiť pokynmi výrobcu. Brúsny papier vyčnievajúci mimo brúsnej dosky môže spôsobit’ zranenia a viest’ k zablokovaniu alebo roztrhnutiu papiera alebo k spätnému odrazu.
DETAILNÉ BEZPEČNOSTNÉ PREDPISY NA PRÁCU S POUŽI- TÍM DRÔTENÝCH KEFIEK
- Je potrebné si uvedomit, že aj pri normálnom používaní dochádza k strate kúskov drôtu kefky. Drôty nepreťažujte príliš vysokým tlakom. Vo vzduchu poletujúce úlomky drôtov sa môžu lahko dostat' cez tenký odev a/alebo kožu.
- Ak sa odporúča použitie krytu, zabráňte kontaktu kefky s krytom. Priemer kotúčových a hrncových kefiek sa môže zvýšiť silou tlaku a odstredivými silami.
- Pri práci s použitím drôtených kefiek vždy používajte ochranné okuliare.
DODATOČNÉ POKYNY TÝKAJÚCE SA BEZPEČNOSTI
- Pred všetkými montážnymi prácami vyberte akumulátor zo
zariadenia.
- Brúsne nástroje pred použitím skontrolujte. Brúsny nástroj musí byť správne upevnený a musí sa volne otáčat. V rámci testovania treba spustiť zariadenie naprázdno aspoň na jednu minútu v bezpečnej polohe. Nepoužívajte poškodené alebo vibrujúce brúsne nástroje. Brúsne nástroje musia mať okrúhly tvar. Poškodené brúsne nástroje možu prasknút a spôsobít zranenie.
- Po namontovaní brúsneho nástroja a pred spustením brúsky skontrolujte, či je brúsny nástroj správne namontovaný, či sa volne otáča a či sa nezachytáva o kryt.
- Aretačné tlačidlo vretena možno spustit' len vtedy, ked' je vreteno brúsky v pokoji.
- Pri náradiach určených na upevňovanie brúsnych kotúčov s otvorom so závitom skontrolujte, či dĺžka závitu brúsneho kotúča zodpovedá dĺžke závitu vretena.
- Obrábaný predmet treba zabezpečit. Upevnenie obrábaného predmetu v upevnujúcom zariadení alebo zveráku je bezpečnejšle ako jeho držanie v ruke.
- Ak vlastná hmotnosť predmetu nezaručuje jeho stabilnú polohu, treba ho upevnit.
- Nie je dovolené dotýkat' sa rezných a brúsnych kotúčov, kým nevychladnú.
- Na brúsny alebo rezný kotúč nevyvíjajte bočný tlak. Neprerezávajte obrábané predmety s väčšou hrúbkou, ako je maximálna híbka rezania rezného kotúča.
- V prípade použitia rýchloupevňovacej manžety je potrebné sa uistiť, či je vnútorná manžeta osadená na vretene vybavená gumeným o-krůžkom a či tento krůžok nie je poškodený. Takisto je potrebné dbať na to, aby plochy vonkajšej a vnútornej manžety boli čisté.
• Rýchloupevňovaciu manžetu používajte výhradne s brúsnymi a reznými kotúčmi. Používajte výhradne nepoškodené a správne pracujúce manžety.
SPRÁVNA MANIPULÁCIA A PREVÁDZKA AKUMULÁTOROV:
- Proces nabíjania akumulátora by mal prebiehat pod kontrolou používateľa.
- Vyhýbajte sa nabíjaniu akumulátora pri teplote pod 0°C.
- Akumulátory nabíjajte len nabíjačkou odporúčanou výrobcom. Použitím nabíjačky určenej na nabíjanie iného typu akumulátorov môže vzniknúť riziko požiaru.
• V čase, ked' sa akumulátor nepoužíva, je potrebné ho uchovávať v bezpečnej vzdialenosti od kovových predmetov ako kancelárske spinky, mince, klůče, klince, skrutky alebo iné malé kovové súčiastky, ktoré môžu vytvorit' skrat na kontaktoch akumulátora. Skrat kontaktov akumulátora môže spósobít popáleniny alebo požiar. - V prípade poškodenia a/alebo nesprávneho používania akumulátora môže dôjst k unikaniu výparov. Miestnosť vyvetrajte a v prípade problémov kontaktujte lekára. Výpary môžu poškodiť dýchacie cesty.
- V extrémnych podmienkach môže dôjsť k úniku kvapaliny z akumulátora. Kvapalina vytekajúca z akumulátora môže spôsobit podráždenia alebo popáleniny. Ak skonštatujete únik kvapaliny, postupujte nasledovným spôsobom:
- kvapalinu starostlivo utrite handričkou. Vyhýbajte sa kontaktu kvapaliny s pokožkou alebo očami.
- ak dôjde ku kontaktu kvapaliny s pokožkou, príslušné miesto na tele okamžite opláchnite hojným množstvom čistej vody, prípadne kvapalinu zneutralizujte pomocou slabej kyseliny ako citrónová šťava alebo ocot.
- ak sa kvapalina dostane do očí, okamžite ich vypláchnite veľkým množstvom čistej vody, minimálne počas 10 minút a vyhladajte lekársku pomoc.
- Nepoužívajte akumulátor, ktorý je poškodený alebo modifikovaný. Poškodené alebo modifikované akumulátory sa môžu správať nepredvídateľne a viest’k požiaru, výbuchu alebo k nebezpečenstvu zranení.
- Akumulátor nevystavujte pôsobeniu vlhkosti alebo vody.
- Akumulátor vždy udržiavajte v bezpečnostnej vzdialenosti od tepelného zdroja. Nie je dovolené nechávať ho dlhší čas v prostredí s vysokou teplotou (na miestach s priamym slnečným svetlom, v blízkosti ohrievačov alebo na miestach s teplotou nad 50°C).
- Akumulátor nevystavujte pôsobeniu ohňa ani príliš vysokej teploty. Vystavovanie pôsobeniu ohňa alebo teploty nad 130 °C môže spôsobit výbuch.
POZOR! Teplota 130 °C môže byť uvedená ako 265 °F.
- Dodržiavajte všetky pokyny na nabíjanie, akumulátor nenabíjajte pri teplote prekračujúcej rozsah uvedený v tabulke menovitých údajov v návode na obsluhu. Nesprávne nabíjanie alebo nabíjanie pri teplote prekračujúcej uvedený rozsah môže akumulátor poškodiť a zvýšiť nebezpečenstvo požiaru.
OPRAVA AKUMULÁTOROV:
- Poškodené akumulátory neopravujte. Opravy akumulátora môže vykonávat'len výrobca alebo autorizovaný servis.
- Opotrebovaný akumulátor odovzdajte na miesto určené na recykláciu nebezpečného odpadu tohto typu.
BEZPEČNOSTNÉ POKYNY TÝKAJÚCE SA NABÍJAČKY AKUMULÁTORA
- Nabíjačku nevystavujte pôsobeniu vlhkosti alebo vody. Preniknutie vody do nabíjačky zvyšuje riziko zranenia. Nabíjačku možno používať len vo vnútri suchých interiérov.
- Pred začatím akejkolvek činnosti súvisiacej s údržbou alebo čistením nabíjačky ju odpojte od siete elektrického napätia.
-
Nepoužívajte nabíjačku umiestnenú na horľavom podklade (napr. papier, textil) ani v blízkosti horľavých látok. Vzhľadom na zvýšenie teploty nabíjačky počas nabíjania hrozí nebezpečenstvo požiaru.
-
Pred použitím vždy skontrolujte stav nabíjačky, kábla a kolíka. Ak skonštatujete poškodenia – nabíjačku nepoužívajte. Nabíjačku sa nepokúšajte rozoberať. Všetky opravy zverte autorizovanému servisnému stredisku. Nesprávne uskutočnená montáž nabíjačky môže byť príčinou úrazu elektrickým prúdom alebo požiaru.
- Deti a fyzicky, emocionálne alebo psychicky postihnuté osoby ako aj iné osoby, ktoré nemajú dostatočné skúsenosti alebo znalosti na to, aby obsluhovalí nabíjačku pri dodržaní všetkých bezpečnostných zásad, by nabíjačku nemali obsluhovať bez dozoru zodpovednej osoby. V opačnom prípade hrozí nebezpečenstvo, že zariadenie bude použité nesprávne, čo môže viest' k zraneniam.
- Ked'sa nabíjačka nepoužíva, treba ju odpojit' od elektrickej siete.
- Dodržiavajte všetky pokyny na nabíjanie, akumulátor nenabíjajte pri teplote prekračujúcej rozsah uvedený v tabulke menovitých údajov v návode na obsluhu. Nesprávne nabíjanie alebo nabíjanie pri teplote prekračujúcej uvedený rozsah môže akumulátor poškodit a zvýšit nebezpečenstvo požiaru.
OPRAVA NABÍJAČKY
- Poškodenú nabíjačku neopravujte. Opravy nabíjačky môže vykonávať len výrobca alebo autorizovaný servis.
- Opotrebovanú nabíjačku odovzdajte na miesto určené na recykláciu odpadu tohto typu.
POZOR! Zariadenie slúži na prácu v interiéri.
Napriek použitiu vo svojej podstate bezpečnej konštrukcie, používaniu bezpečnostných prostriedkov a dodatočných ochranných prostriedkov vždy existuje minimálne riziko úrazov pri práci.
Akumulátory Li-lon môžu vytiect, zapáliť sa alebo vybuchnút v prípade, že sa nahrejú na vysokú teplotu alebo, na nich vznikne skrat. Nie je dovolené odkladať ich v aute počas horúcich a slnečných dní. Akumulátor neotvárajte. Akumulátory Li-lon obsahujú elektronické bezpečnostné zariadenia, ktoré v prípade poškodenia môžu spôsobit, že akumulátor sa zapáli alebo vybuchne.
Vysvetlenie použitých piktogramov
1
2
3
4
5
6
7
8
9
1
0
1 12
13
14
- Prečítajte si návod na obsluhu, dodržiavajte výstrahy a bezpečnostné pokyny, ktoré sa v ňom nachádzajú.
- Používajte ochranné okuliare a chrániče sluchu.
- Pracujte v ochrannej maske.
- Zabráňte prístupu detí do blízkosti zariadenia.
- Chráňte pred dažďom.
- Používajte v interiéroch, chráňte pred vodou a vlhkostou.
- Pozor, ostré predmety!
- Používajte ochranné rukavice.
- Recyklácia.
- Druhá ochranná trieda.
- Triedený zber.
- Články nevyhadzujte do ohňa.
- Ohrozujú vodné prostredie.
- Vyhýbajte sa zohriatiu nad 50 °C.
KONŠTRUKCIA A POUŽITIE
Uhlová brúska je ručné elektrické náradie napájané akumulátorom. Poháňaná je komutátorovým motorom na jednosmerný prúd s trvalými magnetmi, ktorého rýchlost otáčania sa odovzdáva prostredníctvom uhlovej prevodovky s ozubením. Môže slúžiť tak na brúšenie, ako aj na rezanie. Elektrické náradie tohto typu má široké použitie na odstraňovanie nerovností každého typu z povrchu kovových súčiastok, povrchové obrábanie zvarov, prerezávanie tenkostenných trubic a malých kovových predmetov atď. Pri použití vhodného príslušenstva možno uhlovú brúsku použiť nielen na rezanie a brúšenie, ale aj na čistenie napr. hrdze, maliarskych náterov atď.
Rozsah jej použitia sú široko chápané opravárske a konštrukčné práce súvisiace so zariadovaním interiérov, úpravou interiérov, atd.
Zariadenie je určené výhradne na prácu na sucho, neslúži na leštenie. Elektrické náradie nepoužívajte v rozpore s účelom, na ktorý bolo vyrobené.
- Neobrábajte materiály obsahujúce azbest. Azbest je karcinogénny.
- Neobrábajte materiály, ktorých prach je horľavý alebo výbušný. Pri práci s elektrickým náradím sa vytvárajú iskry, ktoré môžu spôsobít zapálenie uvolňujúcich sa výparov.
- Na brúšenie nie je dovolené používať kotúče určené na rezanie. Kotúče určené na rezanie pracujú čelnou stranou a brúšenie bočným povrchom takéhoto kotúča môže spôsobit jeho poškodenie, čo má za následok ohrozenie obsluhujúcej osoby zranením.
VYSVETLIVKY KU GRAFICKEJ ČASTI
Nasledujúce číslovanie sa vztahuje na časti zariadenia zobrazené v grafickej časti tohto návodu.
- Aretačné tlačidlo vretena
- Aretačné tlačidlo spínača
- Spínač
- Prídavná rukovät
- Kryt kotúčov
- Vonkajšia manžeta
- Vnútorná manžeta
- Páčka (krytu kotúča)
- Akumulátor
- Tlačidlo na upevnenie akumulátora
- LED diódy
- Nabíjačka
- Tlačidlo signalizácie stavu nabitia akumulátora
- Signalizácia stavu nabitia akumulátora (LED diódy).
* Obrázok s výrobkom sa nemusia zhodovat.
VYSVETLIVKY POUŽITÝCH GRAFICKÝCH ZNAČIEK
UPOZORNENIE
VÝSTRAHA
MONTÁŽ/NASTAVENIA
INFORMÁCIA
VYBAVENIE A PRÍSLUŠENSTVO
- Kryt kotúča - 1 ks
- Špeciálny klúč - 1 ks
- Prídavná rukovát - 1 ks
PRED UVEDENÍM DO PREVÁDZKY
VYBERANIE / VKLADANIE AKUMULÁTORA
- Stlačte tlačidlo na upevnenie akumulátora (10) a akumulátor (9) vysuňte (obr. A).
- Nabitý akumulátor (9) vložte do otvoru v rukováti, až kým zretelne nezacvakne tlačidlo na upevnenie akumulátora (10).
NABÍJANIE AKUMULÁTORA
Zariadenie sa dodáva s čiastočne nabitým akumulátorom. Nabíjanie akumulátora vykonávajte pri teplote prostredia 4 °C - 40 °C. Nový alebo dlhší čas nepoužívaný akumulátor dosiahne úplnú schopnosť napájania asi po 3 - 5 cykloch nabitia a vybitia.
- Akumulátor (9) vyberte z náradia (obr. A).
- Sietový adaptér pripojte do zásuvky el. prúdu (230 V AC).
- Akumulátor (9) zasuňte do nabíjačky (12) (obr. B). Skontrolujte, či je akumulátor správne osadený (úplne zasunutý).
Po zapojení nabíjačky do sietovej zásuvky (230 V AC) sa rozsvieti zelená dióda (11) na nabíjačke, ktorá informuje o pripojení k napätiu.
Po vložení akumulátora (9) do nabíjačky (12) sa rozsvieti červená dióda (11) na nabíjačke, ktorá signalizuje, že prebieha proces nabíjania akumulátora.
Súčasne blikajú zelené diódy stavu nabitia akumulátora (14) v rôznom usporiadaní (pozri nasledujúci opis).
- Ak blikajú všetky diódy - znamená to vyčerpanie akumulátora a nevyhnutnosť jeho nabitia.
- Blikanie dvoch diód - znamená čiastočné vybitie.
- Blikanie jednej diódy - znamená vysokú hladinu nabitia akumulátora.
Po nabití akumulátora dióda (11) na nabíjačke svieti zeleným svetlom a všetky diódy stavu nabitia akumulátora (14) svietia neprerušovaným svetlom. Po istom čase (približne 15 s) diódy stavu nabitia akumulátora (14) zhasnú.
Akumulátor by sa nemal nabíjať dlhšie ako 8 hodín. Prekročenie tohto času môže mať za následok poškodenie článkov akumulátora. Nabíjačka sa po úplnom nabití akumulátora automaticky nevypne. Zelená dióda na nabíjačke bude d'alej svietiť. Diódy stavu nabitia akumulátora po istom čase zhasnú. Pred vybratím akumulátora z otvoru nabíjačky odpojte napájanie. Vyhýbajte sa za sebou nasledujúcim krátkym nabíjaniam. Akumulátory nedobíjajte po krátkom používaní zariadenia. Značné skrátenie času medzi potrebnými nabitiami svedčí o tom, že akumulátor je opotrebovaný a je potrebné ho vymeníť.
Počas nabíjania sa akumulátory nahrievajú. Nezačínajte pracovať hned’ po nabíjaní – počkajte, kým akumulátor nedosiahne izbovú teplotu. Zabráni sa tým poškodeniu akumulátora.
SIGNALIZÁCIA STAVU NABITIA AKUMULÁTORA
Akumulátor je vybavený signalizáciou stavu nabitia akumulátora (3 LED diódy) (14). Ak chcete skontrolovať stav nabitia akumulátora, stlačte tlačidlo signalizácie stavu nabitia akumulátora (13) (obr. C). Ak svietia všetky diódy, signalizuje to vysokú hladinu nabitia akumulátora. Ak svietia dve diódy, znamená to čiastočné vybitie. Ak svieti iba jedna dióda, znamená to vyčerpanie akumulátora a nevyhnutnosť jeho nabitia.
MONTÁŽ A NASTAVENIE KRYTU KOTÚČA
Kryt kotúča chráni obsluhujúcu osobu pred úlomkami, náhodným kontaktom s pracovným nástrojom alebo iskrami. Mal by byť vždy namontovaný, pričom je tiež potrebné si všimnút, či je jeho kryjúca časť otočená smerom k obsluhujúcej osobe.
Konštrukcia upevňovania krytu kotúča umožňuje nastavenie krytu bez použitia náradia v optimálnej polohe.
- Uvolnite a odtiahnite páku (8) na kryte kotúča (5).
• Kryt kotúča (5) otočte do zvolenej polohy.
• Zablokujte tak, že spustíte páku (8).
Demontáž a regulácia krytu kotúča prebieha v opačnom poradí ako jeho montáž.
VÝMENA PRACOVNÝCH NÁSTROJOV
Pri vykonávaní výmeny pracovných nástrojov používajte pracovné rukavice.
Aretačné tlačidlo vretena (1) slúži výhradne na blokovanie vretena brúsky pri montáži alebo demontáži pracovného nástroja. Nie je dovolené používať ho ako brzdiace tlačidlo vtedy, keď sa brúska otáča. V takomto prípade môže dôjst k poškodeniu brúsky alebo zraneniu obsluhujúcej osoby.
MONTÁŽ KOTÚČOV
V prípade brúsnych alebo rezných kotúčov s hrúbkou do 3 mm treba maticu vonkajšej manžety (6) naskrutkovat plochou stranou od strany kotúča (obr. D).
• Stlačte aretačné tlačidlo vretena (1).
- Špeciálny klúč (je súčastou príslušenstva) vložte do otvorov vonkajšej manžety (6) (obr. E).
- Otočte klúčom – uvolnite a zložte vonkajšiu manžetu (6).
- Kotúč založte tak, aby bol pritlačený k povrchu vnútornej manžety (7).
- Vonkajšiu manžetu (6) priskrutkujte a zlahka utiahnite špeciálnym klúčom.
Demontáž kotúčov prebieha v opačnom poradí ako montáž. Pri montáži by mal byt kotúč pritlačený k ploche vnútornej manžety (7) a stredovo osadený na jej zápichu.
MONTÁŽ PRACOVNÝCH NÁSTROJOV SO ZÁVITOVÝM OTVO-ROM
• Stlačte aretačné tlačidlo vretena (1).
- Odmontujte predtým namontovaný pracovný nástroj – ak je namontovaný.
- Pred montážou zložte obidve manžety – vnútornú (7) aj vonkajšiu manžetu (6).
- Priskrutkujte závitovú časť pracovného nástroja na vreteno a zlahka dotiahnite.
Demontáž pracovných nástrojov so závitovým otvorom prebieha v opačnom poradí ako montáž.
MONTÁŽ UHLOVEJ BRÚSKY V STOJANE NA UHLOVÉ BRÚSKY
Je možné používanie uhlovej brúsky v dedikovanom stojane na uhlové brúsky pod podmienkou správneho namontovania podľa návodu na montáž výrobcu stojana.
PRÁCA / NASTAVENIA
Pred použitím brúsky skontrolujte stav brúsneho kotúča. Nepoužívajte vyštrbené, prasknuté alebo inak poškodené brúsne kotúče. Opotrebovaný brúsny kotúč alebo kefku pred použitím okamžite vymeňte za novú. Po skončení práce treba brúsku vždy vypnúť a počkať, kým sa pracovný nástroj celkom nezastaví. Až vtedy možno brúsku odložiť. Nie je dovolené brzdiť otáčajúci sa brúsny kotúč jeho pritláčaním k obrábanému materiálu.
Rezné kotúče pri práci dosahujú veľmi vysoké teploty - nedotýkajte sa ich odkrytými časťami tela predtým, ako vychladnú.
- Brúsku nikdy nepreťažujte. Hmotnosť elektrického náradia vyvíja dostatočný tlak na efektívnu prácu so zariadením. Preťažovanie a prílišný tlak môžu spôsobit nebezpečenstvo, prasknutia pracovného nástroja.
BRÚSENIE
Pri brúsení možno používať napr. brúsne kotúče, hrncové brúsne kotúče, lístkové brúsne kotúče, kotúče s brúsnou netkanou textíliou, drôtené kefky, elastické kotúče na brúsny papier atd. Každý druh kotúča ako aj obrábaného materiálu si vyžaduje primeranú techniku práce a použitie vhodných prostriedkov osobnej ochrany.
- Ak brúska pri práci spadne, pracovný nástroj je potrebné bezpodmienečne skontrolovať a v prípade zistenia jeho poškodenia alebo deformácie vymeníť.
Na brúsenie nie je dovolené používať kotúče určené na rezanie.
Brúsne kotúče sú určené na odstraňovanie materiálu okrajom kotúča.
- Nie je dovolené brúsít bočnou plochou kotúča. Optimálny uhol práce pre kotúče tohto typu je 30° (obr. H).
- Práce súvisiace s brúsením môžu byť vykonávané len pri použití brúsnych kotúčov vhodných pre daný typ materiálu.
- Vyhýbajte sa obíjaniu materiálu a jeho hrubovaniu brúsnym kotúčom, najmä pri obrábaní rohov, ostrých okrajov atd'. (möže to spôsobit' stratu kontroly nad elektrickým náradím a vznik spätného odrazu).
Pri práci s lístkovými kotúčmi, kotúčmi s brúsnou netkanou textíliou a elastickými kotúčmi na brúsny papier treba dbať na vhodný uhol záberu (obr. I).
- Nikdy nepoužívajte kotúče určené na rezanie dreva kotúčovými pilami. Použitie takýchto kotúčov má často za následok vznik spätného odrazu elektrického náradia, stratu kontroly nad ním a môže viest k zraneniu obsluhujúcej osoby.
- Nie je dovolené brúsít celou plochou kotúča.
- Kotúče tohto typu možno využit' pri obrábaní plochých povrchov.
ZAPÍNANIE / VYPÍNANIE
Pri uvádzaní do chodu a pri práci treba brúsku držať obidvomi rukami. Brúska je vybavená poistným spínačom zabraňujúcim náhodnému uvedeniu prístroja do chodu.
Drôtené kefky sú určené hlavne na čistenie profilov a tažko prístupných miest. Pomocou nich je možné z povrchu materiálu odstraňovať napr. hrdzu, maliarske nátery atd'. (obr. K).
• Stlačte aretačné tlačidlo spínača (2).
• Stlačte tlačidlo spínača (3) (obr. F).
- Uvolnenie tlaku na tlačidlo spínača (3) spôsobí zastavenie brúsky.
Používajte len také pracovné nástroje, ktorých prípustná rýchlost otáčania je vyššia alebo rovná maximálnej rýchlosti uhlovej brúsky naprázdno.
Po spustení brúsky počkajte, kým pracovný nástroj nedosiahne maximálnu rýchlosť a až vtedy môžete začať pracovať. Počas vykonávania práce nie je dovolené používať spínač a zapínat alebo vypínať brúsku. Spínač brúsky možno obsluhovať len vtedy, ked’je elektrické náradie odsunuté od obrábaného materiálu.
OŠETROVANIE A ÚDRŽBA
Skôr, ako začnete akúkolvek činnosť súvisiacu s inštaláciou, nastavovaním, opravou alebo údržbou, vyberte akumulátor zo zariadenia.
REZANIE
- Rezanie uhlovou brúskou možno vykonávať len po priamke.
ÚDRŽBA A SKLADOVANIE
- Zariadenie sa odporúča čistiť hned’ po každom jeho použití.
- Na čistenie nepoužívajte vodu ani iné kvapaliny.
- Zariadenie čistite pomocou suchej handričky alebo ho prefúkajte vzduchom stlačeným pod nízkym tlakom.
- Nepoužívajte žiadne čistiace prostriedky ani rozpúšťadlá, pretože môžu poškodit súčiastky vyrobené z plastu.
- Pravidelne čistite vetracie otvory v plášti motora, aby nedošlo k prehriatiu zariadenia.
- V prípade, že dochádza k nadmernému iskreniu v komutátore, kontrolu stavu uhlíkových kefiek motora zverte kvalifikovanej osobe.
- Zariadenie vždy skladujte na suchom mieste mimo dosahu detí.
- Zariadenie odkladajte s vybratým akumulátorom.
Akékol'vek poruchy musia byt odstránené autorizovaným servisom výrobcu.
TECHNICKÉ PARAMETRE
MENOVITÉ ÚDAJE
Híbka rezu závisí od priemeru kotúča (obr. G).
- Treba používať len kotúče s nominálnymi priemermi nie väčšími, ako je odporúčané pre daný model brúsky.
- Pri hlbokých rezoch (napr. profily, stavebné bloky, tehly atd.) nie je dovolené, aby sa upevňovacie manžety dostali do kontaktu s obrábaným materiálom.
| Uhlová akumulátorová brúská | |
| Parameter Hodnota | |
| Napätie akumulátora 18 V DC | |
| Nominálna rýchlost' otáčania 10000 min | -1 |
| Max. priemer kotúča 115 mm | |
| Vnútorný priemer kotúča 22,2 mm | |
| Závit vretena M14 | |
| Ochranná trieda III | |
| Hmotnosť 1,5 kg | |
| Rok výroby 2018 | |
| Akumulátor systému Graphite Energy+ | ||
| Parameter Hodnota | ||
| Akumulátor 58G001 58G004 | ||
| Napätie akumulátora 18 V DC 18 V DC | ||
| Typ akumulátora Li-Ion Li-Ion | ||
| Kapacita akumulátora 2000 mAh 4000 mAh | ||
| Rozsah okolitej teploty 4 | °C - 40°C | 4°C - 40°C |
| Čas nabíjania nabíjačkou 58G002 1 h | 2 h | |
| Hmotnosť | 0,400 kg | 0,650 kg |
| Rok výroby | 2018 | 2018 |
| Nabíjačka systému Graphite Energy+ | |
| Parameter Hodnota | |
| Typ nabíjačky | 58G002 |
| Napájacie napätie | 230 V AC |
| Frekvencia napájania | 50 Hz |
| Nabíjacie napätie | 22 V DC |
| Max. prúd nabíjania | 2300 mA |
| Rozsah okolitej teploty | 4°C – 40°C |
| Čas nabíjania akumulátora 58G001 | 1 h |
| Čas nabíjania akumulátora 58G004 | 2 h |
| Ochranná trieda | II |
| Hmotnosť | 0,300 kg |
| Rok výroby | 2018 |
ÚDAJE TÝKAJÚCE SA HLUČNOSTI A VIBRÁCIÍ
Informácie o hluku a vibráciách
Hladiny hluku, ako je hladina akustického tlaku Lp A , hladina akustického výkonu Lw A a neistota merania K, sú uvedené v dálšej časti návodu v súlade s normou EN 60745.
Hodnoty vibrácií a, a neistota merania K stanovené v súlade s normou EN 60745 sú uvedené nižšie.
Hladina vibrácií uvedená v tomto návode bola nameraná meracím postupom špecifikovaným normou EN 60745 a možno ju použiť na porovnávanie elektrických zariadení. Možno ju tiež použiť na predbežné hodnotenie expozície vibráciám.
Uvedená hladina vibrácií je representativna pre základné použitie elektrického zariadenia. Ak sa elektrické zariadenie používa na iné účely alebo s inými pracovnými nástrojmi, prípadne, ak sa nevykonáva jeho dostatočná údržba, hladina vibrácií sa môže zmeniť. Vyššie uvedené príčiny môžu spôsobit zvýšenie expozície vibráciám počas celej doby práce.
Na presné ohodnotenie expozície vibráciám treba vziať do úvahy obdobia, kedy je elektrické zariadenie vypnuté alebo keď je zapnuté, ale nepracuje sa s ním. Takto môže byť celková expozícia vibráciám výrazne nižšia. Treba zaviest dodatočné bezpečnostné opatrenia na ochranu obsluhujúcej osoby pred následkami vibrácií ako: údržba elektrického zariadenia a pracovných nástrojov, zabezpečenie primeranej teploty rúk a správna organizácia práce.
Hodnota zrýchlení vibrácií (zadná rukovát): ah = 6,151 m/s² K=1,5 m/s²
Hodnota zrýchlení vibrácií (predná rukovát): ah = 4,144 m/s ^2 K= 1,5 m/s ^2
OCHRANA ŽIVOTNÉHO PROSTREDIA
Výrobky napájané elektrickým průdom sa nesmů likvidovať spoločne s domáci m odpadom, ale majú byť odovzdané na recykláciu na určenom mieste. Informáciu o recyklácii poskytne predajca výrobku alebo miestne orgány. Opotrebované elektrické a elektronické zariadenia obsahujú látky negativne pôsobiace na životné prostredie. Zariadenie, ktoré nie je odovzdané na recykláciu, predstavuje možnú hrozbu pre životné prostredie a ludské zdravie.
Akumulátory / batérie neodhadzujte do domáceho odpadu, nevyhadzujte ich do ohňa alebo vody. Poškodené alebo opotrebované akumulátory odovzdajte na recykláciu v súlade s aktuálnou smernicou o likvidácii akumulátorov a batérií.
Li-Ion
* Právo na zmenu vyhradené.
„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa so sídlom vo Varšave, ul. Pograniczna 2/4 (dalej iba: „Grupa Topex”) informuje, że všetky autorské práva k obsahu tohto návodu (dalej iba: „Návod”), v rámci toho okrem iného k jeho textu, uvedeným fotografiám, nákresom, obrázkom a k jeho štruktúre, patria výhradne spoločnosti Grupa Topex a podliehajú právnej ochrane podľa zákona zo dňa 4. februára 1994, O autorských a obdobných právach (tj. Dz. U. (Zbierka zákonov Polskej republiky) 2006 č. 90 položka 631 v znení neskorších zmien). Kopírovanie, spracovávanie, publikovanie, úprava tohto Návodu ako celku alebo jeho jednotlivých častí na komerčné účely, bez písomného súhlasu spoločnosti Grupa Topex, sú prisne zakázané a môžu mať za následok občianskoprávne a trestnoprávne dôsledky.
SL
PREVOD IZVIRNIH NAVODIL AKUMULATORSKI KOTNI BRUSILNIK 58G003
POZOR: PRED PRIČETKOM UPORABE ELEKTRIČNEGA ORODJA JE TREBA POZORNO PREBRATI SPODNJA NAVODILA IN JIH SHRANITI ZA NADALJNJO UPORABO.
