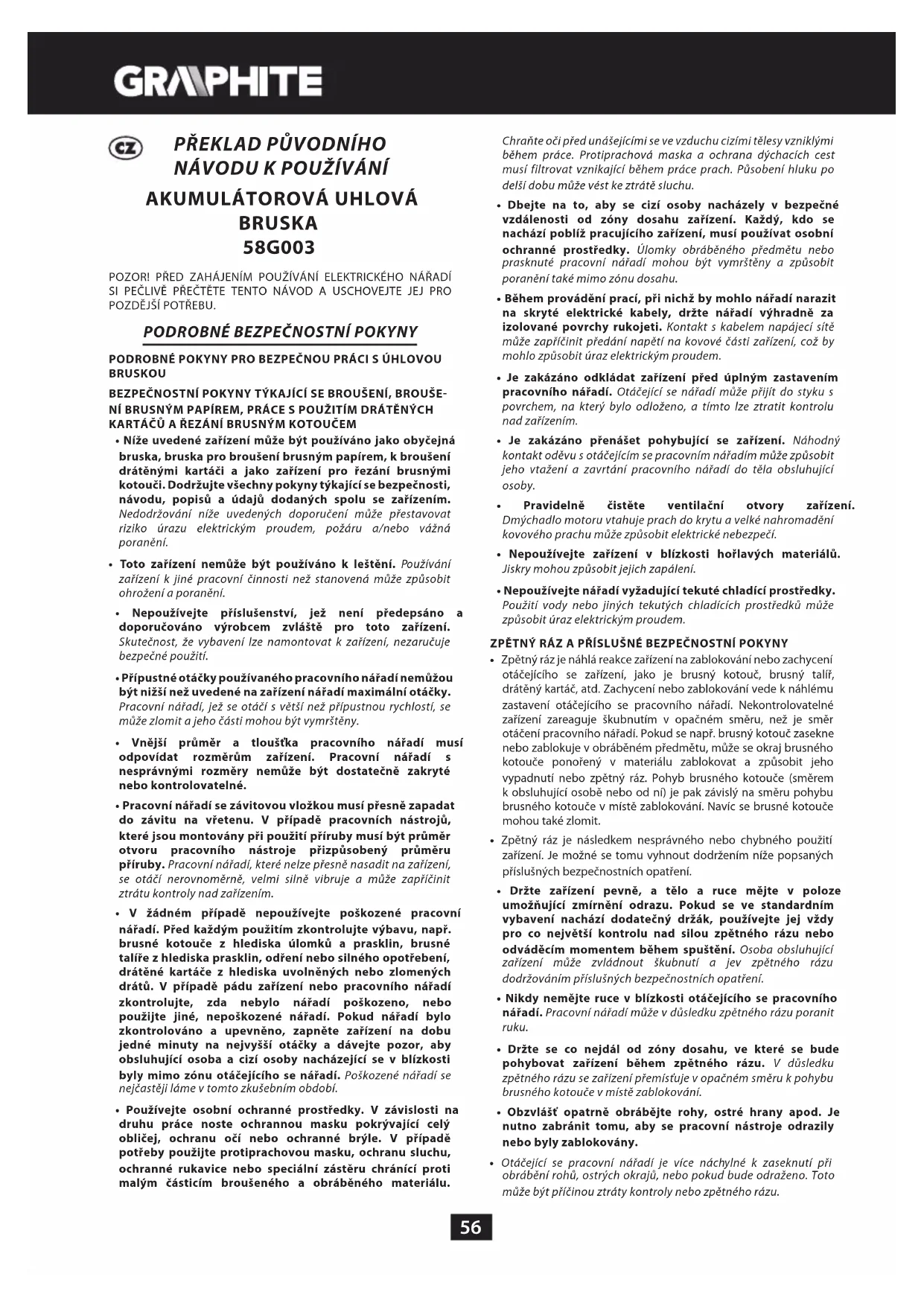

NÁVOD K OBSLUZE 58G003 Graphite

• Níže uvedené zařízení může být používáno jako obyčejná bruska, bruska pro broušení brusným papírem, k broušení drátěnými kartáči a jako zařízení pro řezání brusnými kotouči. Dodržujte všechny pokyny týkající se bezpečnosti, návodu, popisů a údajů dodaných spolu se zařízením. Nedodržování níže uvedených doporučení může přestavovat riziko úrazu elektrickým proudem, požáru a/nebo vážná poranění.

• Toto zařízení nemůže být používáno k leštění. Používání zařízení k jiné pracovní činnosti než stanovená může způsobit ohrožení a poranění.

• Nepoužívejte příslušenství, jež není předepsáno a doporučováno výrobcem zvláště pro toto zařízení. Skutečnost, že vybavení lze namontovat k zařízení, nezaručuje bezpečné použití.

• Přípustné otáčky používaného pracovního nářadí nemůžou být nižší než uvedené na zařízení nářadí maximální otáčky. Pracovní nářadí, jež se otáčí s větší než přípustnou rychlostí, se může zlomit a jeho části mohou být vymrštěny.

• Vnější průměr a tloušťka pracovního nářadí musí odpovídat rozměrům zařízení. Pracovní nářadí s nesprávnými rozměry nemůže být dostatečně zakryté nebo kontrolovatelné.

• Pracovní nářadí se závitovou vložkou musí přesně zapadat do závitu na vřetenu. V případě pracovních nástrojů, které jsou montovány při použití příruby musí být průměr otvoru pracovního nástroje přizpůsobený průměru příruby. Pracovní nářadí, které nelze přesně nasadit na zařízení, se otáčí nerovnoměrně, velmi silně vibruje a může zapříčinit ztrátu kontroly nad zařízením.

• V žádném případě nepoužívejte poškozené pracovní nářadí. Před každým použitím zkontrolujte výbavu, např. brusné kotouče z hlediska úlomků a prasklin, brusné talíře z hlediska prasklin, odření nebo silného opotřebení, drátěné kartáče z hlediska uvolněných nebo zlomených drátů. V případě pádu zařízení nebo pracovního nářadí zkontrolujte, zda nebylo nářadí poškozeno, nebo použijte jiné, nepoškozené nářadí. Pokud nářadí bylo zkontrolováno a upevněno, zapněte zařízení na dobu jedné minuty na nejvyšší otáčky a dávejte pozor, aby obsluhující osoba a cizí osoby nacházející se v blízkosti byly mimo zónu otáčejícího se nářadí. Poškozené nářadí se nejčastěji láme v tomto zkušebním období.

• Používejte osobní ochranné prostředky. V závislosti na druhu práce noste ochrannou masku pokrývající celý obličej, ochranu očí nebo ochranné brýle. V případě potřeby použijte protiprachovou masku, ochranu sluchu, ochranné rukavice nebo speciální zástěru chránící proti malým částicím broušeného a obráběného materiálu. Chraňte oči před unášejícími se ve vzduchu cizími tělesy vzniklými během práce. Protiprachová maska a ochrana dýchacích cest musí filtrovat vznikající během práce prach. Působení hluku po delší dobu může vést ke ztrátě sluchu.

• Dbejte na to, aby se cizí osoby nacházely v bezpečné vzdálenosti od zóny dosahu zařízení. Každý, kdo se nachází poblíž pracujícího zařízení, musí používat osobní ochranné prostředky. Úlomky obráběného předmětu nebo prasknuté pracovní nářadí mohou být vymrštěny a způsobit poranění také mimo zónu dosahu.

• Během provádění prací, při nichž by mohlo nářadí narazit na skryté elektrické kabely, držte nářadí výhradně za izolované povrchy rukojeti. Kontakt s kabelem napájecí sítě může zapříčinit předání napětí na kovové části zařízení, což by mohlo způsobit úraz elektrickým proudem.

• Je zakázáno odkládat zařízení před úplným zastavením pracovního nářadí. Otáčející se nářadí může přijít do styku s povrchem, na který bylo odloženo, a tímto lze ztratit kontrolu nad zařízením.

• Je zakázáno přenášet pohybující se zařízení. Náhodný kontakt oděvu s otáčejícím se pracovním nářadím může způsobit jeho vtažení a zavrtání pracovního nářadí do těla obsluhující osoby.

• Pravidelně čistěte ventilační otvory zařízení. Dmýchadlo motoru vtahuje prach do krytu a velké nahromadění kovového prachu může způsobit elektrické nebezpečí.

• Nepoužívejte zařízení v blízkosti hořlavých materiálů. Jiskry mohou způsobit jejich zapálení.

• Nepoužívejte nářadí vyžadující tekuté chladící prostředky. Použití vody nebo jiných tekutých chladících prostředků může způsobit úraz elektrickým proudem. ZPĚTNÝ RÁZ A PŘÍSLUŠNÉ BEZPEČNOSTNÍ POKYNY

• Zpětný ráz je náhlá reakce zařízení na zablokování nebo zachycení otáčejícího se zařízení, jako je brusný kotouč, brusný talíř, drátěný kartáč, atd. Zachycení nebo zablokování vede k náhlému zastavení otáčejícího se pracovního nářadí. Nekontrolovatelné zařízení zareaguje škubnutím v opačném směru, než je směr otáčení pracovního nářadí. Pokud se např. brusný kotouč zasekne nebo zablokuje v obráběném předmětu, může se okraj brusného kotouče ponořený v materiálu zablokovat a způsobit jeho vypadnutí nebo zpětný ráz. Pohyb brusného kotouče (směrem k obsluhující osobě nebo od ní) je pak závislý na směru pohybu brusného kotouče v místě zablokování. Navíc se brusné kotouče mohou také zlomit.

• Zpětný ráz je následkem nesprávného nebo chybného použití zařízení. Je možné se tomu vyhnout dodržením níže popsaných příslušných bezpečnostních opatření.

• Držte zařízení pevně, a tělo a ruce mějte v poloze umožňující zmírnění odrazu. Pokud se ve standardním vybavení nachází dodatečný držák, používejte jej vždy pro co největší kontrolu nad silou zpětného rázu nebo odváděcím momentem během spuštění. Osoba obsluhující zařízení může zvládnout škubnutí a jev zpětného rázu dodržováním příslušných bezpečnostních opatření.

• Nikdy nemějte ruce v blízkosti otáčejícího se pracovního nářadí. Pracovní nářadí může v důsledku zpětného rázu poranit ruku.

• Držte se co nejdál od zóny dosahu, ve které se bude pohybovat zařízení během zpětného rázu. V důsledku zpětného rázu se zařízení přemísťuje v opačném směru k pohybu brusného kotouče v místě zablokování.

• Obzvlášť opatrně obrábějte rohy, ostré hrany apod. Je nutno zabránit tomu, aby se pracovní nástroje odrazily nebo byly zablokovány.

• Otáčející se pracovní nářadí je více náchylné k zaseknutí při obrábění rohů, ostrých okrajů, nebo pokud bude odraženo. Toto může být příčinou ztráty kontroly nebo zpětného rázu.57

• Nepoužívejte kotouče na dřevo nebo ozubené kotouče.

• Pracovní nářadí tohoto druhu často způsobuje zpětný ráz nebo ztrátu kontroly nad zařízením. PODROBNÉ BEZPEČNOSTNÍ POKYNY PRO BROUŠENÍ A

ŘEZÁNÍ BRUSNÝM KOTOUČEM

• Používejte výhradně brusný kotouč určený pro dané zařízení a kryt určený pro daný brusný kotouč. Brusné kotouče, jež nejsou výbavou daného zařízení, nemohou být dostatečně zakryty a nejsou dostatečně bezpečné.

• Ohnuté brusné kotouče upevněte takovým způsobem, aby jejich brusný povrch nevyčníval mimo okraj ochranného krytu. Neodborně nasazený brusný kotouč vyčnívající mimo okraj ochranného krytu nemůže být dostatečně zakrytý.

• Kryt musí být dobře upevněn k zařízení, pro garantování co největší bezpečnosti – nastavený tak, aby byla odkrytá a otočená k operátorovi část brusného kotouče co nejmenší. Kryt chrání operátora před úlomky, případným kontaktem s brusným kotoučem a také jiskrami, jež by mohly způsobit vznícení oděvů.

• Brusné kotouče je možné používat pouze k pracím, pro které byly určeny.

• Nikdy nebruste např. bočním povrchem brusného kotouče pro řezání. Rozbrušovací brusné kotouče jsou určeny k odstraňování materiálu okrajem kotouče. Vliv bočních sil na tyto brusné kotouče je může zlomit.

• Ke zvolenému brusnému kotouči používejte vždy nepoškozené upevňovací příruby se správným rozměrem a tvarem. Vhodné příruby podpírají brusný kotouč a tím snižují nebezpečí, že se zlomí. Příruby k řezným kotoučům se mohou lišit od přírub určených pro jiné brusné kotouče.

• Nepoužívejte opotřebené brusné kotouče z větších zařízení. Brusné kotouče k větším zařízením nejsou navrženy pro větší počet otáček, jež jsou typické pro menší zařízení, a proto se mohou zlomit. DODATEČNÉ PODROBNÉ BEZPEČNOSTNÍ POKYNY PRO

ŘEZÁNÍ BRUSNÝM KOTOUČEM

• Vyvarujte se zablokování drážkovacího pilového kotouče nebo příliš velkému přítlaku. Nedělejte příliš hluboké řezy. Přetížení pilového kotouče zvyšuje jeho zatížení a náchylnost k zaseknutí nebo zablokování a tím i možnost zpětného rázu nebo zlomení kotouče.

• Vyhýbejte se prostoru před a za otáčejícím se pilovým kotoučem. Přesouvání řezacího kotouče v obráběném předmětu směrem od sebe může způsobit, že v případě zpětného rázu, zařízení se odrazí spolu s rotujícím kotoučem přímo směrem k uživateli.

• V případě zaseknutí řezacího kotouče nebo o pracovní přestávce odpojte zařízení a vyčkejte, dokud se kotouč úplně nezastaví. Nezkoušejte vytáhnout pohybující se kotouč z místa řezání, jelikož to může způsobit zpětný ráz. Zjistěte a odstraňte příčinu zaseknutí.

• Nezapínejte opětovně zařízení, dokud se nachází v materiálu. Před pokračováním v řezání musí pilový kotouč dosáhnout plných otáček. V opačném případě se může brusný kotouč zachytit, vyskočit z obráběného předmětu nebo zapříčinit zpětný ráz.

• Desky nebo velké předměty je třeba před obráběním, pro snížení rizika zpětného odrazu způsobeného zaseknutým kotoučem, podepřít. Velké předměty se mohou pod vlastní tíhou prohnout. Podepřete obráběný předmět z obou stran, jak poblíž čáry řezu, tak i u okraje. Zachovejte maximální opatrnost při vyřezávání otvorů ve zdech nebo při práci v jiných neviditelných prostorech. Vnořený do materiálu řezací kotouč může způsobit po střetu s plynovým, vodovodním vedením, elektrickými kabely nebo jinými předměty zpětný ráz. PODROBNÉ BEZPEČNOSTNÍ POKYNY PRO BROUŠENÍ

• Nepoužívejte příliš velké listy brusného papíru. Při volbě velikosti brusného papíru se řiďte doporučeními výrobce. Brusný papír vyčnívající mimo brusnou desku může zapříčinit poranění a zablokování nebo roztržení papíru anebo zpětný ráz. PODROBNÉ BEZPEČNOSTNÍ POKYNY PRO PRÁCI S POUŽI TÍM DRÁTĚNÝCH KARTÁČŮ

• Je třeba mít na paměti, že i při běžném užívání dochází ke ztrátě kousků drátů na kartáči. Nepřetěžujte dráty příliš silným přítlakem. Kousky drátů unášející se ve vzduchu mohou snadno proniknout tenkými oděvy a/nebo kůží.

• Je-li doporučováno použití krytu, vyvarujte se kontaktu kartáče s krytem. Průměr kartáčů k talířům a hrncům se může zvýšit, a to sílou přítlaku a odstředivými silami.

• Při práci s drátěnými kartáči vždy používejte ochranné brýle. DODATEČNÉ POKYNY TÝKAJÍCÍ SE BEZPEČNOSTI

• Před prováděním jakýchkoliv montážních prací vytáhněte akumulátor ze zařízení.

• Zkontrolujte před použitím brusné nářadí. Brusné nářadí musí být správně upevněno a musí se volně otáčet. V rámci testu spusťte zařízení bez zatížení na minimálně jednu minutu v bezpečné poloze. Nepoužívejte poškozené nebo vibrující brusné nářadí. Brusné nářadí musí mít oblý tvar. Poškozené brusné nářadí může prasknout a způsobit poranění.

• Po namontování brusného nářadí a před spuštěním brusky zkontrolujte, zda je brusné nářadí správně namontováno, zda se volně otáčí a není zachyceno o kryt.

• Tlačítko pro blokování vřetene můžete spouštět pouze tehdy, když je vřeteno brusky nehybné.

• U nářadí určeného k upínání brusných kotoučů se závitovým otvorem zkontrolujte, jestli se délka závitu brusného kotouče shoduje s délkou závitu vřetene.

• Obráběný předmět musí být zajištěný. Upevnění obráběného předmětu v upínacím zařízení nebo svěráku je bezpečnější než držení jej v rukou.

• Pokud vlastní hmotnost předmětu nezaručuje stabilní polohu, upevněte jej.

• Nedotýkejte se řezacích a brusných kotoučů, dokud nevychladnou.

• Nevyvíjejte boční přítlak na brusný nebo řezací kotouč. Neřezejte obráběné předměty s větší tloušťkou než maximální hloubka řezu řezacího kotouče.

• V případě použití rychloupínací příruby se ujistěte, zda vnitřní příruba osazená na vřetenu, je vybavená pryžovým kroužkem typu O-kroužek a zda není tento kroužek poškozený. Zajistěte také, aby byly povrchy vnější a vnitřní příruby čisté.

• Rychloupínací přírubu používejte výhradně s brusnými a řezacími kotouči. Používejte výhradně nepoškozené a řádně fungující příruby. SPRÁVNÁ MANIPULACE A PROVOZ AKUMULÁTORŮ

• Proces nabíjení akumulátoru by měl probíhat pod kontrolou uživatele.

• Nenabíjejte akumulátor při teplotách nižších než 0 °C.

• Akumulátory by měly být nabíjeny výhradně nabíječkou doporučovanou výrobcem. Použití k nabíjení akumulátorů nabíječky jiného typu představuje riziko vzniku požáru.

• Pokud akumulátor nepoužíváte, je nutno ho uchovávat tak, aby nedošlo k jeho kontaktu s kovovými předměty, jako jsou např. sponky na papír, mince, klíče, hřebíky, šrouby nebo jiné malé kovové části, které mohou vést ke zkratu svorek akumulátoru. Zkrat svorek akumulátoru může způsobit popáleniny nebo požár.58

• V případě poškození a/nebo nesprávného užívání akumulátoru může dojit k uvolnění plynů. Provětrejte místnost, a v případě potíží se poraďte s lékařem. Plyny mohou poškodit dýchací cesty.

• V extrémních podmínkách může dojít k úniku kapaliny z akumulátoru. Kapalina uniklá z akumulátoru může způsobit podráždění nebo popálení. Dojde-li k úniku, postupujte následujícím způsobem: - opatrně setřete kapalinu kouskem látky. Zabraňte zasažení pokožky nebo očí kapalinou. - v případě zasažení pokožky ihned omyjte postižené místo dostatečným množstvím čisté vody, případně kapalinu neutralizujte slabou kyselinou, např. kyselinou citrónovou nebo octem. - v případě zasažení očí začněte je neprodleně vyplachovat velkým množstvím čisté vody po dobu minimálně 10 minut a vyhledejte lékaře.

• Nepoužívejte poškozený nebo upravený akumulátor. Poškozené nebo upravené akumulátory mohou fungovat nepředvídatelným způsobem, což vede k požáru, výbuchu nebo nebezpečí poranění.

• Nevystavujte akumulátor působení vlhkosti nebo vody.

• Vždy udržujte akumulátor mimo zdroj tepla. Nenechávejte akumulátor po delší dobu v prostředí s vysokými teplotami (v místech s přímým slunečním zářením, v blízkosti topných těles nebo kdekoliv tam, kde teplota překračuje 50 °C).

• Nevystavujte akumulátor působení požáru nebo nadměrné teploty. Vystavení působení ohně nebo teploty nad 130 °C může zapříčinit výbuch. POZOR! Teplota 130 °C může být zadána jako 265 °F.

• Dodržujte všechny nabíjecí pokyny, nenabíjejte akumulátor při teplotě, která je mimo rozsah určený v tabulce jmenovitých údajů v návodu k obsluze. Nevhodné nabíjení nebo při teplotě, která je mimo zadaný rozsah, může poškodit akumulátor a zvýšit nebezpečí požáru. OPRAVA AKUMULÁTORŮ:

• Není dovoleno opravovat poškozené akumulátory. Opravy akumulátoru může provádět výhradně výrobce nebo autorizovaný servis.

• Použitý akumulátor zaneste na místo určené k likvidaci nebezpečného odpadu tohoto typu. BEZPEČNOSTNÍ POKYNY TÝKAJÍCÍ SE NABÍJEČKY

• Nevystavujte nabíječku působení vlhkosti nebo vody. Proniknutí vody do nabíječky zvyšuje nebezpečí úrazu elektrickým proudem. Nabíječka se smí používat pouze uvnitř suchých prostorů.

• Před zahájením jakékoliv údržby nebo čištění nabíječky je třeba ji odpojit od elektrické sítě.

• Nepoužívejte nabíječku nacházející se na hořlavém podloží (např. papír, textilie) a také v blízkosti hořlavých látek. Vzhledem k tomu, že se teplota nabíječky během nabíjení zvyšuje, existuje nebezpečí požáru.

• Pokaždé před použitím zkontrolujte stav nabíječky, kabelu a zástrčky. Nepoužívejte nabíječku v případě zjištění poškození. Nepokoušejte se o rozmontování nabíječky. Veškeré opravy smí provádět pouze autorizovaný servis. V případě nesprávné montáže nabíječky hrozí nebezpečí zásahu elektrickým proudem nebo vzniku požáru.

• Děti a osoby fyzicky, duševně nebo psychicky postižené a také jiné osoby, jejichž zkušenosti nebo znalosti nejsou dostačující pro obsluhu nabíječky s dodržením veškerých bezpečnostních zásad, by neměly obsluhovat nabíječku bez dohledu odpovědné osoby. V opačném případě existuje nebezpečí, že zařízení bude použito nevhodným způsobem, následkem čehož může dojit k poranění.

• Pokud nabíječku nepoužíváte, odpojte ji od elektrické sítě.

• Dodržujte všechny nabíjecí pokyny, nenabíjejte akumulátor při teplotě, která je mimo rozsah určený v tabulce jmenovitých údajů v návodu k obsluze. Nevhodné nabíjení nebo při teplotě, která je mimo zadaný rozsah může poškodit akumulátor a zvýšit nebezpečí požáru.

• Není dovoleno opravovat poškozené nabíječky. Opravy nabíječky může provádět výhradně výrobce nebo autorizovaný servis.

• Použitou nabíječku zaneste na místo určené k likvidaci odpadu tohoto typu. POZOR! Zařízení slouží k práci v uzavřených prostorách. I přes použití konstrukce z podstaty věci bezpečné, používání zajišťujících prostředků a dodatečných ochranných prostředků, vždy existuje reziduální riziko poranění během práce. Pokud se akumulátory Li-ion zahřejí na vysokou teplotu nebo zkratují, mohou vytéct, vznítit se nebo explodovat. Neskladujte je v autě během horkých a slunečných dní. Neotevírejte akumulátor. Akumulátory Li-ion obsahují elektronická bezpečnostní zařízení, která, pokud budou poškozena, mohou způsobit, že se akumulátor vznítí nebo exploduje. Vysvětlivky k použitým piktogramům

1. Přečtěte si tento návod k obsluze a respektujte v něm

uvedená upozornění a bezpečnostní pokyny. 2. Používejte ochranné brýle a chrániče sluchu.3. Pracuj v ochranné masce. 4. Zabraňte přístupu dětí k zařízení. 5. Chraňte před deštěm.6. Používejte uvnitř místností, chraňte před vodou a vlhkostí.7. Pozor, ostré části!8. Používejte ochranné rukavice. 9. Recyklace.10. Druhá třída ochrany.59

12. Neházejte články do ohně.

13. Nebezpečné pro vodní prostředí.

14. Nezahřívejte nad 50 °C.

KONSTRUKCE A POUŽITÍ

Úhlová bruska je ruční elektrické nářadí napájené z akumulátoru. Je poháněna komutátorovým motorem na stejnosměrný proud s permanentními magnety, jehož otáčky jsou přenášeny prostřednictvím ozubeného převodu. Může být použita jak k broušení, tak i k řezání. Tento typ elektrického nářadí je široce používán k odstranění veškerých otřepů z povrchu kovových prvků, povrchového obrábění svarů, řezání tenkostěnných trubek, malých kovových dílů, atd. Při použití odpovídajícího nářadí může být úhlová bruska využívána nejen k řezání a broušení, ale také k čištění, např. rzi, malířských nátěrů apod. Oblasti použití jsou široce chápané opravy a konstrukční práce související s vybavením interiérů, přizpůsobením prostor, atd. Zařízení je zkonstruováno pouze pro práci za sucha. Není určeno k leštění. Elektrické zařízení je nutné používat v souladu s jeho určením. Použití v rozporu s určením.

• Neobrábějte materiály obsahující azbest. Azbest je karcinogenní.

• Neobrábějte materiály, jejichž prach je hořlavý nebo výbušný. Během práce s elektrickým nářadím vznikají jiskry, které můžou způsobit vznícení uvolňovaných výparů.

• Nepoužívejte k brousícím pracím brusné kotouče určené k řezání. Brusné kotouče k řezání pracují čelním povrchem a broušení bočním povrchem takového brusného kotouče může způsobit jeho poškození a mít za následek vystavení obsluhy zranění.

POPIS STRAN S VYOBRAZENÍMI

Níže uvedené číslování se vztahuje k prvkům zařízení znázorněným na vyobrazeních v tomto návodu.

1. Tlačítko blokování vřetene

2. Tlačítko pro blokování zapínače

8. Páčka (krytu kotouče)

10. Tlačítko pro upevnění akumulátoru

13. Tlačítko indikace stavu nabití akumulátoru

14. Indikace stavu nabití akumulátoru (LED diody).

• Skutečný výrobek se může lišit od vyobrazení. POPIS POUŽITÝCH GRAFICKÝCH OZNAČENÍ POZOR UPOZORNĚNÍ MONTÁŽ / NASTAVENÍ INFORMACE

2. Speciální klíč - 1 ks

3. Přídavná rukojeť - 1 ks

• Stiskněte tlačítko upevnění akumulátoru (10) a vysuňte akumulátor (9) (obr. A).

• Vložte nabitý akumulátor (9) do úchytu v rukojeti, až do slyšitelného zaklapnutí tlačítka upínání akumulátoru (10).

NABÍJENÍ AKUMULÁTORU

Zařízení je dodáváno s částečně nabitým akumulátorem. Nabíjení akumulátoru provádějte v prostředí s teplotami v rozmezí 4 °C - 40 ºC. Nový akumulátor nebo akumulátor, který nebyl delší dobu používán, dosáhne plné schopnosti napájení po cca 3-5 cyklech nabití a vybití.

• Vyjměte akumulátor (9) ze zařízení (obr. A).

• Zapojte nabíječku do síťové zásuvky (230 V AC).

• Zasuňte akumulátor (9) do nabíječky (12) (obr. B). Zkontrolujte, zda je akumulátor správně vložený (zasunutý na doraz). Po vložení nabíječky do zásuvky napájecí sítě (230 V AC) se na nabíječce rozsvítí zelená dioda (11) signalizující připojení správného napětí. Po umístění akumulátoru (9) v nabíječce (12) se rozsvítí na nabíječce červená dioda (11), která signalizuje probíhající proces nabíjení akumulátoru. Současně nepřetržitě svítí zelené diody (14) stavu nabití akumulátoru v různých variantách (viz popis níže).

• Pulzní svícení všech diod - signalizuje, že je akumulátor zcela vybitý a je nutné jej nabít.

• Pulzní svícení 2 diod - signalizuje částečné vybití.

• Pulzní svícení 1 diody - signalizuje vysokou úroveň nabití akumulátoru. Po nabití akumulátoru (11) svítí dioda na nabíječce zeleně a všechny diody stavu nabití akumulátoru (14) svítí nepřerušovaně. Po jisté době (cca 15 s) diody stavu nabití akumulátoru (14) zhasnou. Doba nabíjení akumulátoru nesmí překročit 8 hodin. V opačném případě může dojít k poškození akumulátorových článků. Nabíječka se automaticky nevypne po úplném nabití akumulátoru. Zelená dioda na nabíječce bude i nadále svítit. Diody stavu nabití akumulátoru po jisté době zhasnou. Odpojte napájení před vyjmutím akumulátoru ze zásuvky nabíječky. Akumulátor se nesmí několikrát za sebou krátkodobě nabíjet. Nedobíjejte akumulátor po krátkodobém používání zařízení. Pokud se doba mezi nutnými cykly nabíjení výrazně zkracuje, znamená to, že je akumulátor opotřebený a musí být vyměněn. Během procesu nabíjení se akumulátory zahřívají. Nezkoušejte práci ihned po nabití – vyčkejte, dokud akumulátor nedosáhne pokojové teploty. Tím se zabrání poškození akumulátoru.

INDIKACE STAVU NABITÍ AKUMULÁTORU

Akumulátor je vybaveny indikací stavu nabití akumulátoru (3 LED diody) (14). Pro kontrolu stavu nabití akumulátoru stiskněte tlačítko signalizace stavu nabití akumulátoru (13) (obr. C). Pokud svítí všechny diody indikátoru nabití, pak je úroveň nabití akumulátoru vysoká. Svícení 2 diod indikuje částečné vybití. V případě, že svítí pouze 1 dioda, znamená to, že je akumulátor zcela vybitý a je nutné jej nabít.60

MONTÁŽ A REGULACE KRYTU KOTOUČE

Kryt kotouče chrání operátora před úlomky, náhodným kontaktem s pracovním nástrojem nebo jiskrami. Musí být vždy namontován s tím, že je třeba věnovat dodatečnou pozornost tomu, aby jeho krycí část směřovala k operátorovi. Konstrukce upevnění krytu kotouče umožňuje nastavení krytu v optimální poloze bez použití nářadí.

• Uvolněte a odtáhněte páčku (8) na krytu kotouče (5).

• Otočte kryt kotouče (5) do vybrané polohy.

• Zablokujte spuštěním páky (8). Demontáž a seřízení krytu kotouče probíhá v opačném pořadí než při montáží. VÝMĚNA PRACOVNÍHO NÁŘADÍ Během výměny pracovního nářadí používejte pracovní rukavice. Tlačítko pro blokování vřetene (1) slouží výhradně k blokování vřetene brusky během montáže nebo demontáže pracovního nářadí. Nesmí se používat jako tlačítko k zabrzdění, když se kotouč otáčí. V takovém případě může dojít k poškození brusky nebo k poranění uživatele. MONTÁŽ KOTOUČŮ V případě brusných nebo řezných kotoučů o tloušťce menší než 3 mm je třeba našroubovat matici vnější příruby (6) plochým povrchem ze strany kotouče (obr. D).

• Stiskněte tlačítko pro blokování vřetene (1).

• Nasaďte speciální klíč (součást dodávky) do otvorů vnější příruby (6) (obr. E).

• Otočte klíčem – uvolněte a sejměte vnější přírubu (6).

• Nasaďte kotouč tak, aby byl přitlačen k povrchu vnitřní příruby (7).

• Našroubujte vnější přírubu (6) a lehce dotáhněte speciálním klíčem. Demontáž kotoučů probíhá v opačném pořadí než při montáží. Během montáže musí být kotouč přitlačen k povrchu vnitřní příruby (7) a centricky nasazen na jejím zápichu. MONTÁŽ PRACOVNÍHO NÁŘADÍ SE ZÁVITOVÝM OTVOREM

• Stiskněte tlačítko pro blokování vřetene (1).

• Demontujte dříve namontované pracovní nářadí – je-li namontováno.

• Před montáží sundejte obě příruby – vnitřní přírubu (7) a vnější přírubu (6).

• Našroubujte závitovou část pracovního nářadí na vřeteno a lehce dotáhněte. Demontáž pracovního nářadí se závitovým otvorem probíhá v opačném pořadí než při montáží. MONTÁŽ ÚHLOVÉ BRUSKY VE STATIVU PRO ÚHLOVÉ BRUSKY Připouští se užívání úhlové brusky ve speciálním stativu pro úhlové brusky pod podmínkou správného namontování v souladu s návodem k montáži výrobce stativu. PROVOZ / NASTAVENÍ Před použitím brusky zkontrolujte stav brusného kotouče. Nepoužívejte vylámané, prasklé nebo jiným způsobem poškozené brusné kotouče. Opotřebený kotouč nebo kartáč vyměňte před použitím za nový. Po ukončení práce vždy vypněte brusku a vyčkejte, až se pracovní nářadí úplně zastaví. Teprve poté je možné brusku odložit. Nebrzděte otáčející se brusný kotouč jeho přitlačením k obráběnému materiálu.

• Nikdy brusku nepřetěžujte. Hmotnost elektrického nářadí vyvíjí dostatečný tlak pro efektivní práci nářadí. Přetěžování a nadměrný přítlak mohou způsobit nebezpečné praskliny na pracovním nářadí.

• Pokud bruska během práce spadne, je nutné ji zkontrolovat, a v případě zjištění jejího poškození nebo deformace případně vyměnit pracovní nářadí.

• Nikdy netlučte pracovním nářadím o obráběný materiál.

• Je třeba se vyhýbat otloukávání kotoučem a odírání materiálu, zejména při opracovávání rohů, ostrých hran apod. (může to zapříčinit ztrátu kontroly nad elektrickým nářadím a vyvolat zpětný ráz).

• Nikdy nepoužívejte pro kotoučové pily kotouče určené k řezání dřeva. Použití těchto kotoučů často vede ke zpětnému odrazu elektrického nářadí, ztrátě kontroly nad ním a může způsobit poranění uživatele.

Při spouštění a práci je třeba brusku držet oběma rukama. Bruska je vybavena zapínačem zabezpečujícím proti náhodnému spuštění.

• Stiskněte pojistné tlačítko (2).

• Stiskněte tlačítko zapínače (3) (obr. F).

• Uvolněním tlačítka zapínače (3) se bruska zastaví. Po spuštění brusky je třeba počkat, až brusný kotouč dosáhne maximální rychlost, teprve poté je možné začít pracovat. Během práce nepoužívejte zapínač pro vypínání nebo zapínání brusky. Zapínač brusky může být použit pouze tehdy, když je elektrické nářadí odsunuto od obráběného materiálu. ŘEZÁNÍ

• Řezání úhlovou bruskou lze provádět pouze po přímce.

• Neřezejte materiál, pokud jej držíte v rukou.

• Velké části podepřete a dbejte na to, aby se opěrné body nacházely poblíž čáry řezu a také na konci materiálu. Stabilně položený materiál nebude náchylný k přemísťování během řezání.

• Malé části musí být upevněny, např. ve sklíčidle, použitím svorek apod. Materiál namontujte tak, aby se místo řezu nacházelo poblíž upevňovacího prvku. Toto zajistí větší preciznost řezání.

• Zabraňte vzniku vibrací nebo podražení řezného kotouče, jelikož se tím zhorší kvalita řezání a může to zapříčinit prasknutí řezacího kotouče.

• Nevyvíjejte boční přítlak na řezací kotouč během řezání.

• Používejte vhodný pilový kotouč, v závislosti na druhu řezaného materiálu.

• Během řezání materiálu se doporučuje, aby byl směr posuvu v souladu se směrem otáčení řezacího kotouče. Hloubka řezu závisí na průměru kotouče (obr. G).

• Používejte pouze kotouče s nominálními průměry ne většími než doporučované pro daný model brusky.

• Při hlubokých řezech (např. proly, stavební bloky, cihly apod.) nedopusťte ke kontaktu upevňovacích přírub s obráběným materiálem. Drážkovací kotouče se při práci silně zahřívají – nedotýkejte se jich nechráněnými částmi těla, dokud nevychladnou. BROUŠENÍ Během brousících prací používejte např. brusné kotouče, hrncové brusné kotouče, lístkové kotouče, kotouče s brusným rounem, drátěné kartáče, flexibilní kotouče pro brusný papír apod. Každý druh kotouče a obráběného materiálu vyžaduje příslušnou pracovní techniku a použití vhodných osobních ochranných prostředků. Nepoužívejte k broušení kotouče určené k řezání.61 Brusné kotouče jsou určeny k odstraňování materiálu okrajem kotouče.

• Nebruste bočním povrchem kotouče. Optimální pracovní úhel pro kotouče tohoto druhu činí 30 º (obr. H).

• Práce spojené s broušením lze provádět pouze při použití brusných kotoučů vhodných pro daný druh materiálu. V případě práce s lístkovými kotouči, kotouči s brusným rounem a exibilními kotouči pro brusný papír věnujte pozornost příslušnému úhlu čela (obr. I).

• Nebruste celým povrchem kotouče.

• Kotouče tohoto druhu mají použití při obrábění plochých povrchů. Drátěné kartáče jsou určeny především k čištění prolů a také těžko přístupných míst. Lze nimi odstraňovat z povrchu materiálu např. rez, malířské nátěry apod. (obr. K). Používejte pouze takové pracovní nářadí, jehož přípustná rychlost otáčení je vyšší nebo stejná jako maximální rychlost uhlové brusky bez zatížení.

Před zahájením jakýchkoliv činností spojených s instalací, seřizováním, opravami nebo údržbou je nutné vyjmout akumulátor ze zařízení.

• Doporučuje se čistit zařízení ihned po každém použití.

• K čištění nepoužívejte vodu ani jiné kapaliny.

• Čistěte zařízení suchým hadříkem nebo proudem stlačeného vzduchu s nízkým tlakem.

• Nepoužívejte žádné čisticí prostředky ani rozpouštědla, jelikož může dojít k poškození plastových součástí.

• Pravidelně čistěte ventilační otvory v krytu motoru, aby nedocházelo k přehřátí zařízení.

• Vyskytuje-li se na komutátoru nadměrné jiskření, nechte zkontrolovat stav uhlíkových kartáčů motoru kvalikovanou osobou.

• Skladujte zařízení vždy na suchém místě mimo dosah dětí.

• Zařízení by se mělo skladovat s vyjmutou baterií. Veškeré závady je nutné nechat odstranit v autorizovaném servisu výrobce. TECHNICKÉ PARAMETRY JMENOVITÉ ÚDAJE Akumulátorová uhlová bruska Parametr Hodnota Napětí akumulátoru 18 V DC Nominální rychlost otáčení 10000 min

Max. průměr kotoučů 115 mm Vnitřní průměr kotouče 22,2 mm Závit vřetene M14 Třída ochrany III Hmotnost 1,5 kg Rok výroby 2018 Akumulátor systému Graphite Energy+ Parametr Hodnota Akumulátor 58G001 58G004 Napětí akumulátoru 18 V DC 18 V DC Typ akumulátoru Li-Ion Li-Ion Kapacita akumulátoru 2000 mAh 4000 mAh Rozsah okolní teploty 4

Nabíjecí čas nabíječkou 58G002 1 h 2 h Hmotnost 0,400 kg 0,650 kg Rok výroby 2018 2018 Nabíječka systému Graphite Energy+ Parametr Hodnota Typ nabíječky 58G002 Napájecí napětí 230 V AC Napájecí kmitočet 50 Hz Nabíjecí napětí 22 V DC Max. nabíjecí proud 2300 mA Rozsah okolní teploty 4

Doba nabíjení akumulátoru 58G001 1 h Doba nabíjení akumulátoru 58G004 2 h Třída ochrany II Hmotnost 0,300 kg Rok výroby 2018

ÚDAJE O HLUKU A VIBRACÍCH

Informace týkající se hluku a vibrací Hladiny emise hluku, jakými jsou hladiny emise akustického tlaku Lp

a nejistota měření K jsou uvedeny v návodu níže, v souladu s normou EN 60745. Hodnoty vibrací a

a nejistota měření K jsou uvedeny níže v souladu s normou EN 60745. Uvedená v tomto návodu níže hladina vibrací byla změřena v souladu s postupem měření stanoveným normou EN 60745 a může být použita ke srovnávání elektrického nářadí. Lze ji také použít k předběžnému hodnocení expozice vibracím. Uvedená hladina vibrací je reprezentativní pro základní použití elektrického nářadí. Bude-li elektrické nářadí použito k jinému účelu nebo s jiným pracovním nářadím a nebude-li dostačujícím způsobem udržováno, může se hladina vibrací změnit. Výše uvedené příčiny mohou způsobit navýšení expozice vibracím během celé doby provozu. Pro přesné zhodnocení expozice vibracím je potřeba zohlednit období, kdy je elektrické nářadí vypnuto nebo kdy je zapnuto, ale nepoužíváno k práci. Tímto způsobem celková expozice vibracím může být mnohem nižší. Je třeba zavést dodatečná bezpečnostní opatření pro ochranu uživatele proti následkům vibrací, jako: údržba elektrického a pracovního nářadí, zabezpečení příslušné teploty rukou, vhodná organizace práce. Hladina akustického tlaku: Lp A = 85,06 dB (A) K=3dB (A) Hladina akustického výkonu: Lw A = 96,06 dB (A) K=3dB (A) Hodnota zrychlení vibrací (zadní rukojet'): ah = 6,151 m/s

Hodnota zrychlení vibrací (přední rukojet'): ah = 4,144 m/s

Elektricky napájené výrobky nevyhazujte spolu s domácím odpadem, nýbrž je odevzdejte k likvidaci v příslušných závodech pro zpracování odpadu. Informace ohledně likvidace Vám poskytne prodejce nebo místní úřady. Použitá elektrická a elektronická zařízení obsahují látky škodlivé pro životní prostředí. Nerecyklovaná zařízení představují potenciální nebezpečí pro životní prostředí a zdraví osob. Li-Ion Akumulátory / baterie nevyhazujte do domovního odpadu, je zakázáno vyhazovat je do ohně nebo vody. Poškozené nebo opotřebované akumulátory řádně recyklujte v souladu s platnou směrnicí týkající se akumulátorů a baterií.

• Právo na provádění změn je vyhrazeno. „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa se sídlem ve Varšavě, na ul. Pograniczna 2/4 (dále jen: „Grupa Topex”) informuje, že veškerá autorská práva k obsahu tohoto návodu (dále jen: „návod”), včetně m.j. textu, použitých fotografií, schémat, výkresů a také jeho uspořádání, náleží výhradně firmě Grupa Topex a jsou právně chráněna podle zákona ze dne 4. února 1994, o autorských právech a právech příbuzných (sbírka zákonů z roku 2006 č. 90 položka 631 s pozdějšími změnami). Kopírování, zpracovávání, zveřejňování či modifikování celého návodu jakož i jeho jednotlivých částí pro komerční účely bez písemného souhlasu firmy Grupa Topex je přísně zakázáno a může mít za následek občanskoprávní a trestní stíhání.
