NÁVOD K OBSLUZE 58GE142 Graphite

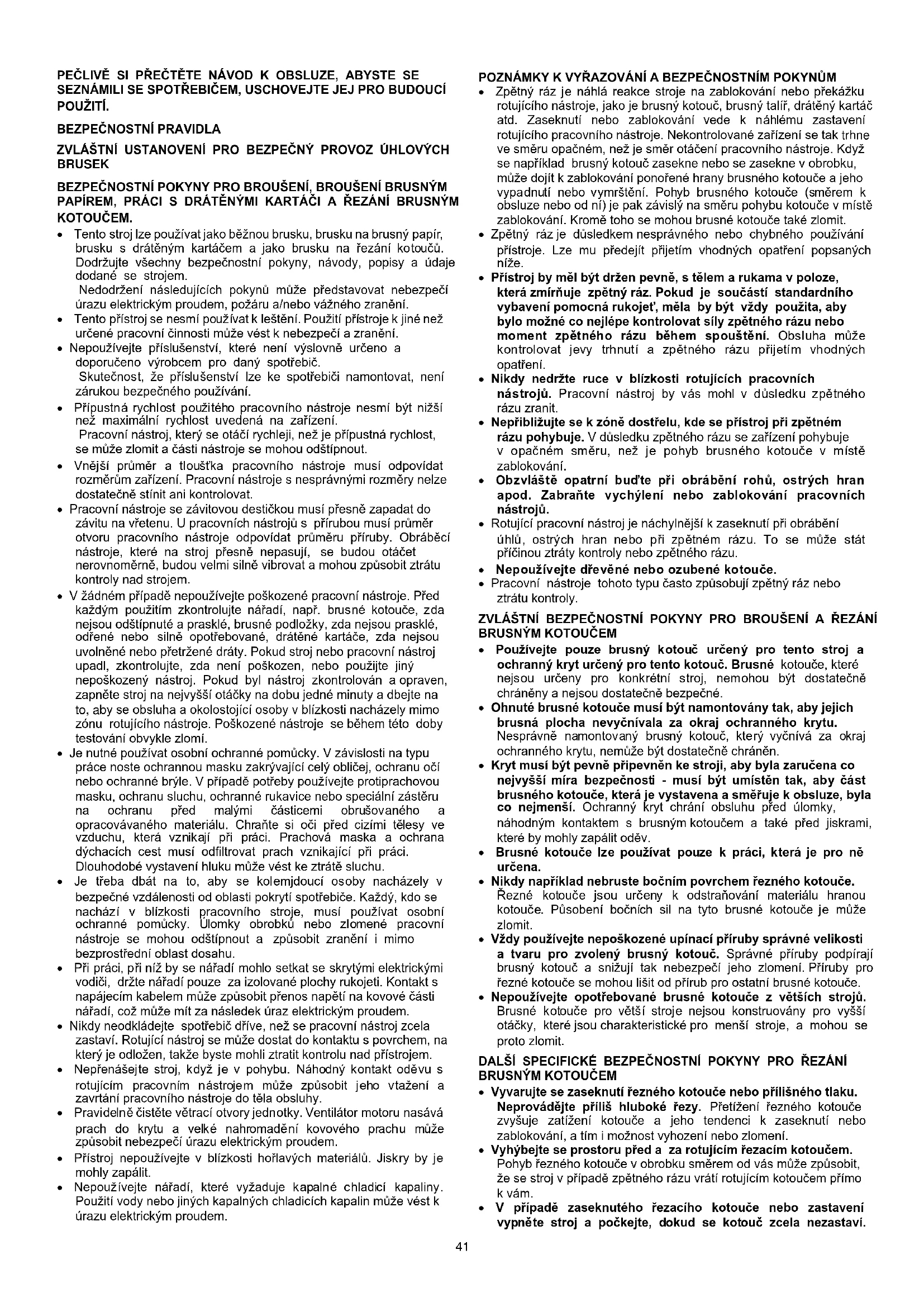

POZOR! Pečlivě si přečtěte návod k obsluze, dodržujte v něm uvedená upozornění a bezpečnostní podmínky. Spotřebič byl navržen pro bezpečný provoz. Přesto: instalace, údržba a provoz spotřebiče mohou být nebezpečné. Dodržování následujících postupů sníží riziko požáru, úrazu elektrickým proudem, zranění a zkrátí dobu instalace spotřebiče.41 PEČLIVĚ SI PŘEČTĚTE NÁVOD K OBSLUZE, ABYSTE SE SEZNÁMILI SE SPOTŘEBIČEM, USCHOVEJTE JEJ PRO BUDOUCÍ POUŽITÍ.

• Tento stroj lze používat jako běžnou brusku, brusku na brusný papír, brusku s drátěným kartáčem a jako brusku na řezání kotoučů. Dodržujte všechny bezpečnostní pokyny, návody, popisy a údaje dodané se strojem. Nedodržení následujících pokynů může představovat nebezpečí úrazu elektrickým proudem, požáru a/nebo vážného zranění.

• Tento přístroj se nesmí používat k leštění. Použití přístroje k jiné než určené pracovní činnosti může vést k nebezpečí a zranění.

• Nepoužívejte příslušenství, které není výslovně určeno a doporučeno výrobcem pro daný spotřebič. Skutečnost, že příslušenství lze ke spotřebiči namontovat, není zárukou bezpečného používání.

• Přípustná rychlost použitého pracovního nástroje nesmí být nižší než maximální rychlost uvedená na zařízení. Pracovní nástroj, který se otáčí rychleji, než je přípustná rychlost, se může zlomit a části nástroje se mohou odštípnout.

• Vnější průměr a tloušťka pracovního nástroje musí odpovídat rozměrům zařízení. Pracovní nástroje s nesprávnými rozměry nelze dostatečně stínit ani kontrolovat.

• Pracovní nástroje se závitovou destičkou musí přesně zapadat do závitu na vřetenu. U pracovních nástrojů s přírubou musí průměr otvoru pracovního nástroje odpovídat průměru příruby. Obráběcí nástroje, které na stroj přesně nepasují, se budou otáčet nerovnoměrně, budou velmi silně vibrovat a mohou způsobit ztrátu kontroly nad strojem.

• V žádném případě nepoužívejte poškozené pracovní nástroje. Před každým použitím zkontrolujte nářadí, např. brusné kotouče, zda nejsou odštípnuté a prasklé, brusné podložky, zda nejsou prasklé, odřené nebo silně opotřebované, drátěné kartáče, zda nejsou uvolněné nebo přetržené dráty. Pokud stroj nebo pracovní nástroj upadl, zkontrolujte, zda není poškozen, nebo použijte jiný nepoškozený nástroj. Pokud byl nástroj zkontrolován a opraven, zapněte stroj na nejvyšší otáčky na dobu jedné minuty a dbejte na to, aby se obsluha a okolostojící osoby v blízkosti nacházely mimo zónu rotujícího nástroje. Poškozené nástroje se během této doby testování obvykle zlomí.

• Je nutné používat osobní ochranné pomůcky. V závislosti na typu práce noste ochrannou masku zakrývající celý obličej, ochranu očí nebo ochranné brýle. V případě potřeby používejte protiprachovou masku, ochranu sluchu, ochranné rukavice nebo speciální zástěru na ochranu před malými částicemi obrušovaného a opracovávaného materiálu. Chraňte si oči před cizími tělesy ve vzduchu, která vznikají při práci. Prachová maska a ochrana dýchacích cest musí odfiltrovat prach vznikající při práci. Dlouhodobé vystavení hluku může vést ke ztrátě sluchu.

• Je třeba dbát na to, aby se kolemjdoucí osoby nacházely v bezpečné vzdálenosti od oblasti pokrytí spotřebiče. Každý, kdo se nachází v blízkosti pracovního stroje, musí používat osobní ochranné pomůcky. Úlomky obrobků nebo zlomené pracovní nástroje se mohou odštípnout a způsobit zranění i mimo bezprostřední oblast dosahu.

• Při práci, při níž by se nářadí mohlo setkat se skrytými elektrickými vodiči, držte nářadí pouze za izolované plochy rukojeti. Kontakt s napájecím kabelem může způsobit přenos napětí na kovové části nářadí, což může mít za následek úraz elektrickým proudem.

• Nikdy neodkládejte spotřebič dříve, než se pracovní nástroj zcela zastaví. Rotující nástroj se může dostat do kontaktu s povrchem, na který je odložen, takže byste mohli ztratit kontrolu nad přístrojem.

• Nepřenášejte stroj, když je v pohybu. Náhodný kontakt oděvu s rotujícím pracovním nástrojem může způsobit jeho vtažení a zavrtání pracovního nástroje do těla obsluhy.

• Pravidelně čistěte větrací otvory jednotky. Ventilátor motoru nasává prach do krytu a velké nahromadění kovového prachu může způsobit nebezpečí úrazu elektrickým proudem.

• Přístroj nepoužívejte v blízkosti hořlavých materiálů. Jiskry by je mohly zapálit.

• Nepoužívejte nářadí, které vyžaduje kapalné chladicí kapaliny. Použití vody nebo jiných kapalných chladicích kapalin může vést k úrazu elektrickým proudem. POZNÁMKY K VYŘAZOVÁNÍ A BEZPEČNOSTNÍM POKYNŮM

• Zpětný ráz je náhlá reakce stroje na zablokování nebo překážku rotujícího nástroje, jako je brusný kotouč, brusný talíř, drátěný kartáč atd. Zaseknutí nebo zablokování vede k náhlému zastavení rotujícího pracovního nástroje. Nekontrolované zařízení se tak trhne ve směru opačném, než je směr otáčení pracovního nástroje. Když se například brusný kotouč zasekne nebo se zasekne v obrobku, může dojít k zablokování ponořené hrany brusného kotouče a jeho vypadnutí nebo vymrštění. Pohyb brusného kotouče (směrem k obsluze nebo od ní) je pak závislý na směru pohybu kotouče v místě zablokování. Kromě toho se mohou brusné kotouče také zlomit.

• Zpětný ráz je důsledkem nesprávného nebo chybného používání přístroje. Lze mu předejít přijetím vhodných opatření popsaných níže.

• Přístroj by měl být držen pevně, s tělem a rukama v poloze, která zmírňuje zpětný ráz. Pokud je součástí standardního vybavení pomocná rukojeť, měla by být vždy použita, aby bylo možné co nejlépe kontrolovat síly zpětného rázu nebo moment zpětného rázu během spouštění. Obsluha může kontrolovat jevy trhnutí a zpětného rázu přijetím vhodných opatření.

• Nikdy nedržte ruce v blízkosti rotujících pracovních nástrojů. Pracovní nástroj by vás mohl v důsledku zpětného rázu zranit.

• Nepřibližujte se k zóně dostřelu, kde se přístroj při zpětném rázu pohybuje. V důsledku zpětného rázu se zařízení pohybuje v opačném směru, než je pohyb brusného kotouče v místě zablokování.

• Obzvláště opatrní buďte při obrábění rohů, ostrých hran apod. Zabraňte vychýlení nebo zablokování pracovních nástrojů.

• Rotující pracovní nástroj je náchylnější k zaseknutí při obrábění úhlů, ostrých hran nebo při zpětném rázu. To se může stát příčinou ztráty kontroly nebo zpětného rázu.

• Nepoužívejte dřevěné nebo ozubené kotouče.

• Pracovní nástroje tohoto typu často způsobují zpětný ráz nebo ztrátu kontroly. ZVLÁŠTNÍ BEZPEČNOSTNÍ POKYNY PRO BROUŠENÍ A ŘEZÁNÍ

• Používejte pouze brusný kotouč určený pro tento stroj a ochranný kryt určený pro tento kotouč. Brusné kotouče, které nejsou určeny pro konkrétní stroj, nemohou být dostatečně chráněny a nejsou dostatečně bezpečné.

• Ohnuté brusné kotouče musí být namontovány tak, aby jejich brusná plocha nevyčnívala za okraj ochranného krytu. Nesprávně namontovaný brusný kotouč, který vyčnívá za okraj ochranného krytu, nemůže být dostatečně chráněn.

• Kryt musí být pevně připevněn ke stroji, aby byla zaručena co nejvyšší míra bezpečnosti - musí být umístěn tak, aby část brusného kotouče, která je vystavena a směřuje k obsluze, byla co nejmenší. Ochranný kryt chrání obsluhu před úlomky, náhodným kontaktem s brusným kotoučem a také před jiskrami, které by mohly zapálit oděv.

• Brusné kotouče lze používat pouze k práci, která je pro ně určena.

• Nikdy například nebruste bočním povrchem řezného kotouče. Řezné kotouče jsou určeny k odstraňování materiálu hranou kotouče. Působení bočních sil na tyto brusné kotouče je může zlomit.

• Vždy používejte nepoškozené upínací příruby správné velikosti a tvaru pro zvolený brusný kotouč. Správné příruby podpírají brusný kotouč a snižují tak nebezpečí jeho zlomení. Příruby pro řezné kotouče se mohou lišit od přírub pro ostatní brusné kotouče.

• Nepoužívejte opotřebované brusné kotouče z větších strojů. Brusné kotouče pro větší stroje nejsou konstruovány pro vyšší otáčky, které jsou charakteristické pro menší stroje, a mohou se proto zlomit. DALŠÍ SPECIFICKÉ BEZPEČNOSTNÍ POKYNY PRO ŘEZÁNÍ

• Vyvarujte se zaseknutí řezného kotouče nebo přílišného tlaku. Neprovádějte příliš hluboké řezy. Přetížení řezného kotouče zvyšuje zatížení kotouče a jeho tendenci k zaseknutí nebo zablokování, a tím i možnost vyhození nebo zlomení.

• Vyhýbejte se prostoru před a za rotujícím řezacím kotoučem. Pohyb řezného kotouče v obrobku směrem od vás může způsobit, že se stroj v případě zpětného rázu vrátí rotujícím kotoučem přímo k vám.

• V případě zaseknutého řezacího kotouče nebo zastavení vypněte stroj a počkejte, dokud se kotouč zcela nezastaví.42 Nikdy se nepokoušejte stále se pohybující kotouč vytáhnout z řezacího prostoru, protože by mohlo dojít k jeho zpětnému rázu. Je třeba zjistit a odstranit příčinu zaseknutí.

• Nespouštějte stroj znovu, dokud je v materiálu. Před pokračováním v řezání by měl řezný kotouč dosáhnout plných otáček. V opačném případě může dojít k zachycení brusného kotouče, jeho odskočení od obrobku nebo zpětnému rázu.

• Desky nebo velké předměty by měly být před obráběním podepřeny, aby se snížilo riziko zpětného rázu způsobeného zaseknutým kotoučem. Velké obrobky se mohou ohnout pod vlastní vahou. Obrobek by měl být podepřen z obou stran, a to jak v blízkosti linie řezu, tak na okraji.

• Při řezání otvorů ve stěnách nebo v jiných neviditelných oblastech dbejte zvýšené opatrnosti. Řezný kotouč zanořený do materiálu může způsobit zpětný ráz nástroje, pokud narazí na plynové potrubí, vodovodní trubky, elektrické kabely nebo jiné předměty. ZVLÁŠTNÍ BEZPEČNOSTNÍ POKYNY PRO BROUŠENÍ BRUSNÝM PAPÍREM

• Nepoužívejte nadměrné listy brusného papíru. Při výběru velikosti brusného papíru se řiďte doporučením výrobce. Brusný papír vyčnívající mimo brusnou desku může způsobit zranění a může vést k zablokování nebo roztržení papíru nebo k jeho zpětnému odvíjení. ZVLÁŠTNÍ BEZPEČNOSTNÍ POKYNY PRO PRÁCI S DRÁTĚNÝMI KARTÁČI

• Je třeba vzít v úvahu, že i při běžném používání dochází ke ztrátám kousků drátu kartáčem. Nepřetěžujte dráty příliš velkým tlakem. Kousky drátu, které se dostanou vzduchem, mohou snadno prorazit tenký oděv a/nebo kůži.

• Pokud je doporučen ochranný kryt, zabraňte kontaktu kartáče s ochranným krytem. Průměr talířových a hrncových kartáčů se může vlivem tlaku a odstředivých sil zvětšit.

• Při práci s drátěnými kartáči vždy používejte ochranné brýle.

DALŠÍ BEZPEČNOSTNÍ INFORMACE

• Před všemi montážními pracemi vyjměte baterii z přístroje.

• Brusné nástroje je třeba před použitím zkontrolovat. Brusný nástroj musí být správně nasazen a musí se volně otáčet. V rámci zkoušky nechte stroj běžet bez zatížení po dobu nejméně jedné minuty v bezpečné poloze. Nepoužívejte poškozené nebo vibrující brusné nástroje. Brusné nástroje musí mít kulatý tvar. Poškozené brusné nástroje se mohou zlomit a způsobit zranění.

• Po nasazení brusného nástroje a před spuštěním brusky zkontrolujte, zda je brusný nástroj správně nasazen, zda se volně otáčí a zda se nezachytává o ochranný kryt.

• Tlačítko aretace vřetena lze ovládat pouze tehdy, když je brusné vřeteno v klidu.

• U nástrojů určených pro závitové brusné kotouče zkontrolujte, zda délka závitu brusného kotouče odpovídá délce závitu vřetena.

• Obrobek musí být zajištěn. Upnutí obrobku do upínacího zařízení nebo svěráku je bezpečnější než jeho držení v ruce.

• Pokud vlastní váha objektu nezaručuje stabilní polohu, musí být objekt upevněn.

• Nedotýkejte se řezných a brusných kotoučů, dokud nevychladnou.

• Na brusný nebo řezný kotouč nevyvíjejte boční tlak. Neřežte obrobky silnější, než je maximální hloubka řezu řezného kotouče.

• Při použití rychloupínací příruby se ujistěte, že vnitřní příruba nasazená na vřeteno je opatřena pryžovým O-kroužkem a že tento kroužek není poškozen. Dbejte také na to, aby byly povrchy vnější příruby a vnitřní příruby čisté.

• Rychloupínací přírubu používejte pouze s brusnými a řeznými kotouči. Používejte pouze nepoškozené a správně fungující příruby. SPRÁVNÁ MANIPULACE S BATERIÍ A JEJÍ PROVOZ

• Proces nabíjení baterie by měl být pod kontrolou uživatele.

• Nenabíjejte baterii při teplotách pod 0 C.

• Baterie nabíjejte pouze nabíječkou doporučenou výrobcem. Použití nabíječky určené k nabíjení jiného typu baterií představuje riziko požáru.

• Pokud baterii nepoužíváte, nepřibližujte ji ke kovovým předmětům, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou zkratovat póly baterie. Zkratování pólů baterie může způsobit popáleniny nebo požár.

• V případě poškození a/nebo nesprávného použití baterie může dojít k uvolnění plynů. Vyvětrejte místnost, v případě potíží vyhledejte lékaře. Plyny mohou poškodit dýchací cesty.

• V extrémních podmínkách může dojít k úniku kapaliny z baterie. Kapalina vytékající z baterie může způsobit podráždění nebo popáleniny. V případě zjištění úniku postupujte následujícím způsobem:

• Kapalinu opatrně setřete hadříkem. Zabraňte kontaktu kapaliny s kůží nebo očima.

• pokud se kapalina dostane do kontaktu s kůží, je třeba příslušné místo na těle okamžitě omýt velkým množstvím čisté vody nebo kapalinu neutralizovat mírnou kyselinou, například citronovou šťávou nebo octem.

• pokud se kapalina dostane do očí, okamžitě je vyplachujte velkým množstvím čisté vody po dobu nejméně 10 minut a vyhledejte lékařskou pomoc.

• Nepoužívejte poškozenou nebo upravenou baterii. Poškozené nebo upravené baterie se mohou chovat nepředvídatelně, což může vést k požáru, výbuchu nebo nebezpečí zranění.

• Baterie nesmí být vystavena vlhkosti nebo vodě.

• Akumulátor vždy uchovávejte mimo dosah zdrojů tepla. Nenechávejte ji dlouhodobě v prostředí s vysokou teplotou (na přímém slunci, v blízkosti radiátorů nebo kdekoli, kde teplota přesahuje 50 °C).

• Nevystavujte baterii ohni ani nadměrným teplotám. Vystavení ohni nebo teplotám nad 130 °C může způsobit výbuch. POZNÁMKA: Teplota 130 °C může být specifikována jako 265 °F.

• Je třeba dodržovat všechny pokyny pro nabíjení a akumulátor nesmí být nabíjen při teplotě mimo rozsah uvedený v tabulce jmenovitých hodnot v návodu k obsluze. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může baterii poškodit a zvýšit riziko požáru. OPRAVA BATERIE:

• Poškozené baterie se nesmí opravovat. Opravy baterie smí provádět pouze výrobce nebo autorizované servisní středisko.

• Použitou baterii odevzdejte do střediska pro likvidaci tohoto typu nebezpečného odpadu. BEZPEČNOSTNÍ POKYNY PRO NABÍJEČKU

• Nabíječka nesmí být vystavena vlhkosti nebo vodě. Vniknutí vody do nabíječky zvyšuje riziko úrazu elektrickým proudem. Nabíječka se smí používat pouze v suchých vnitřních prostorách.

• Před jakoukoli údržbou nebo čištěním odpojte nabíječku od elektrické sítě.

• Nepoužívejte nabíječku umístěnou na hořlavém povrchu (např. papír, textil) nebo v blízkosti hořlavých látek. V důsledku zvýšení teploty nabíječky během nabíjení hrozí nebezpečí požáru.

• Před každým použitím zkontrolujte stav nabíječky, kabelu a zástrčky. Pokud zjistíte poškození - nabíječku nepoužívejte. Nepokoušejte se nabíječku rozebírat. Veškeré opravy svěřte autorizovanému servisu. Nesprávná instalace nabíječky může mít za následek riziko úrazu elektrickým proudem nebo požáru.

• Děti a osoby s tělesným, duševním nebo mentálním postižením, jakož i jiné osoby, jejichž zkušenosti nebo znalosti nejsou dostatečné pro obsluhu nabíječky při dodržení všech bezpečnostních opatření, by neměly nabíječku obsluhovat bez dozoru odpovědné osoby. V opačném případě hrozí nebezpečí, že dojde k nesprávné manipulaci se zařízením, která může mít za následek zranění.

• Pokud nabíječku nepoužíváte, měla by být odpojena od elektrické sítě.

• Je třeba dodržovat všechny pokyny pro nabíjení a akumulátor nesmí být nabíjen při teplotě mimo rozsah uvedený v tabulce jmenovitých hodnot v návodu k obsluze. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může baterii poškodit a zvýšit riziko požáru.

• Vadná nabíječka se nesmí opravovat. Opravy nabíječky smí provádět pouze výrobce nebo autorizované servisní středisko.

• Použitou nabíječku je třeba odevzdat do střediska pro likvidaci tohoto typu odpadu.

• UPOZORNĚNÍ: Zařízení je určeno pro provoz uvnitř budov.

• Navzdory použití přirozeně bezpečné konstrukce, bezpečnostních opatření a dalších ochranných opatření vždy existuje zbytkové riziko úrazu při práci. Li-Ion baterie mohou při zahřátí na vysokou teplotu nebo zkratu vytéct, vzplanout nebo explodovat. Neskladujte je ve vozidle během horkých a slunečných dnů. Neotevírejte akumulátory. Li-Ion akumulátory obsahují elektronická bezpečnostní zařízení, která mohou v případě poškození způsobit požár nebo výbuch akumulátoru.43

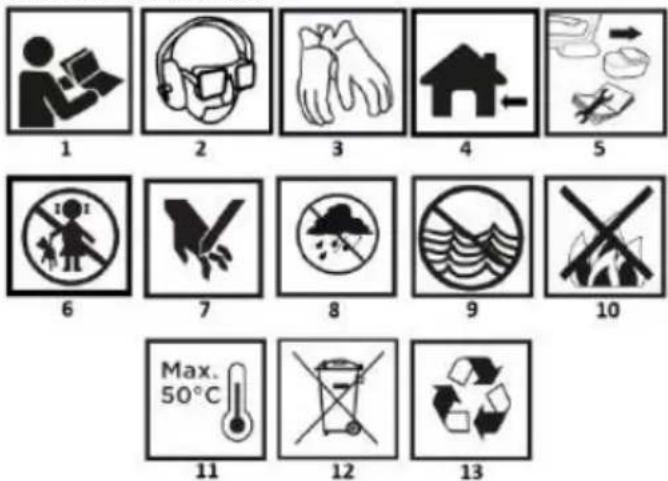

1. Přečtěte si návod k obsluze, dodržujte v něm uvedená

upozornění a bezpečnostní podmínky. 2.Používejte ochranné brýle, ochranu sluchu a ochrannou masku. 3.Používejte ochranné rukavice. 4.Při použití v interiéru chraňte před vodou a vlhkostí. 5.Před opravou a údržbou odpojte přístroj od napájení. 6.Udržujte děti mimo dosah spotřebiče. 7.Nebezpečí ztráty prstů, buďte opatrní. 8.Chraňte před deštěm. 9.Nevyhazujte články do vody, představují riziko pro vodní prostředí. 10.Nevhazujte články do ohně 11.Nedovolte, aby se články zahřály na teplotu vyšší než 50 °C. 12.Nevyhazujte společně s domovním odpadem. 13.Recyklovatelné a selektivně sbírané.

POPIS GRAFICKÝCH PRVKŮ

Následující číslování se vztahuje na součásti zařízení zobrazené na grafických stránkách této příručky. Označení Obr. A Popis

Tlačítko aretace vřetena

Montážní příruby štítu

Přídavná rukojeť Označení Obr. B Popis

Spínač ve vypnuté poloze (0)

Indikátor stavu nabití baterie

Ukazatel aktuálního převodového stupně

• Mezi grafickým znázorněním a skutečným produktem mohou být rozdíly.

KONSTRUKCE A POUŽITÍ

Úhlová bruska je ruční elektrické nářadí napájené z akumulátoru. Je poháněna stejnosměrným bezkartáčovým motorem, který přenáší otáčky prostřednictvím úhlové převodovky. Lze ji použít k broušení i řezání. Tento typ elektrického nářadí se široce používá k odstraňování všech typů otřepů z povrchu kovových dílů, k povrchové úpravě svarů, k řezání tenkostěnných trubek a malých kovových dílů atd. S vhodným příslušenstvím lze úhlovou brusku používat nejen k řezání a broušení, ale také k čištění např. rzi, nátěrů apod. Její využití zahrnuje rozsáhlé opravárenské a stavební práce související s vybavením interiérů, úpravami místností apod. Spotřebič je určen pouze pro suché použití, nikoli pro leštění. Elektrický nástroj nepoužívejte nesprávně. Zneužití.

• Nemanipulujte s materiály obsahujícími azbest. Azbest je karcinogenní.

• Nepracujte s materiály, jejichž prach je hořlavý nebo výbušný. Při práci s elektrickým nářadím vznikají jiskry, které mohou vznítit uvolňované výpary.

• K broušení se nesmí používat řezné kotouče. Řezné kotouče pracují na čelní ploše a při broušení bočním povrchem takového kotouče hrozí poškození kotouče s následkem zranění obsluhy.

• Stiskněte tlačítko pro upevnění baterie a zasuňte baterii do zásuvky Obr. A5.

• Vložte nabitou baterii do držáku rukojeti, dokud nezapadne aretační tlačítko baterie.

Zařízení je dodáváno s částečně nabitou baterií. Baterie by měla být nabíjena v podmínkách, kde je okolní teplota 4

C. Nová baterie nebo baterie, která nebyla delší dobu používána, dosáhne plné výkonové kapacity přibližně po 3 - 5 cyklech nabíjení a vybíjení.

• Vyjměte baterii ze zařízení.

• Zapojte nabíječku do síťové zásuvky (230 V AC).

• Vložte baterii do nabíječky .Zkontrolujte, zda je baterie správně zasunutá (až na doraz).

• Po připojení nabíječky do síťové zásuvky (230 V AC) se na nabíječce rozsvítí zelená kontrolka, která signalizuje, že je připojeno napětí.

• Po vložení baterie do nabíječky se rozsvítí červená kontrolka LED, která signalizuje, že se baterie nabíjí.

• Současně se pulzujícím způsobem rozsvěcují zelené kontrolky stavu nabití baterie v různých vzorcích. Když je baterie nabitá, kontrolka LED na nabíječce svítí zeleně a všechny kontrolky stavu nabití baterie svítí nepřetržitě. Po určité době kontrolky stavu nabití baterie zhasnou. Baterie by se neměla nabíjet déle než 8 hodin. Překročení této doby může vést k poškození článků baterie. Po úplném nabití baterie se nabíječka automaticky nevypne. Zelená kontrolka LED na nabíječce zůstane svítit. Kontrolka stavu nabití baterie po určité době zhasne. Před vyjmutím akumulátoru ze zásuvky nabíječky odpojte napájení. Vyvarujte se po sobě jdoucích krátkých nabíjení. Nenabíjejte baterie po krátkém použití. Výrazné zkrácení doby mezi nutnými dobíjeními znamená, že baterie je opotřebovaná a měla by být vyměněna. Baterie se během nabíjení zahřívají. Neprovádějte práce ihned po nabití - počkejte, až baterie dosáhne pokojové teploty. Předejdete tak poškození baterie.

INDIKACE STAVU NABITÍ BATERIE

Baterie je vybavena indikací stavu nabití (3 LED). Chcete-li zkontrolovat stav nabití baterie, stiskněte tlačítko indikátoru stavu nabití baterie. Pokud svítí všechny kontrolky LED, je úroveň nabití baterie vysoká. Rozsvícení 2 LED diod signalizuje částečné vybití. Skutečnost, že svítí pouze 1 dioda, znamená, že je baterie vybitá a je třeba ji dobít.

INSTALACE A NASTAVENÍ ŠTÍTU

Kryt nože chrání obsluhu před úlomky, náhodným kontaktem s pracovním nástrojem nebo jiskrami. Vždy je třeba dbát na to, aby jeho krycí část směřovala k obsluze.

• Konstrukce krytu nože umožňuje nastavení krytu do optimální polohy bez použití nářadí.

• Uvolněte a stáhněte páčku obr. A6 na ochranném krytu kotouče obr. A8.

• Otočte ochranný kryt kotouče obr. A8 do požadované polohy.

• Uzamkněte spuštěním páky Obr. A6.44

• Demontáž a seřízení ochranného krytu disku se provádí v opačném pořadí než jeho montáž.

• Při výměně nástrojů je nutné nosit pracovní rukavice.

• Tlačítko aretace vřetena obr. A1 slouží pouze k zablokování vřetena brusky při montáži nebo demontáži pracovního nástroje. Nesmí se používat jako brzdové tlačítko při otáčení kotouče. Takový postup může vést k poškození brusky nebo ke zranění uživatele. MONTÁŽ DISKU

• U brusných nebo řezných kotoučů o tloušťce menší než 3 mm se matice vnější příruby obr. A7 musí být na straně kotouče našroubována naplocho.

• Stiskněte tlačítko aretace vřetena Obr. A1.

• Do otvorů vnější příruby zasuňte speciální klíč (součást dodávky).

• Otočte klíčem - uvolněte a sejměte vnější přírubu Obr. A7.

• Umístěte kotouč tak, aby byl přitisknutý k povrchu vnitřní příruby, obr. A7.

• Našroubujte vnější přírubu, obr. A7 a mírně utáhněte speciálním klíčem.

• Demontáž disků se provádí v opačném pořadí než montáž. Při montáži by měl být kotouč přitlačen k povrchu vnitřní příruby a vycentrován na její dílčí přírubu. MONTÁŽ PRACOVNÍCH NÁSTROJŮ S OTVOREM SE ZÁVITEM

• Stiskněte tlačítko aretace vřetena Obr. A1

• Odstraňte dříve namontované nářadí, pokud je namontováno.

• Před montáží odstraňte obě příruby - vnitřní přírubu a vnější přírubu obr. A7.

• Našroubujte závitovou část pracovního nástroje na vřeteno a mírně utáhněte.

• Demontáž pracovních nástrojů se závitovými otvory se provádí v opačném pořadí než montáž. MONTÁŽ ÚHLOVÉ BRUSKY DO STOJANU ÚHLOVÉ BRUSKY Úhlovou brusku je přípustné používat ve stativu určeném pro úhlové brusky, pokud je správně namontován v souladu s montážními pokyny výrobce stativu. PROVOZ / NASTAVENÍ Před použitím brusného kotouče zkontrolujte jeho stav. Nepoužívejte odštípnuté, prasklé nebo jinak poškozené brusné kotouče. Opotřebovaný brusný kotouč nebo kartáč je třeba před použitím okamžitě vyměnit za nový. Po ukončení práce brusku vždy vypněte a počkejte, až se pracovní nástroj zcela zastaví. Teprve potom je možné brusku odložit. Nebrzděte rotující brusný kotouč jeho přitlačením na obrobek.

• Mlýnek nikdy nepřetěžujte. Hmotnost elektrického nářadí vyvíjí dostatečný tlak, aby bylo možné nářadí účinně ovládat. Přetížení a nadměrný tlak mohou způsobit nebezpečné zlomení elektrického nářadí.

• Pokud bruska při práci spadne, je nutné ji zkontrolovat a případně vyměnit pracovní nástroj, pokud zjistíte, že je poškozený nebo deformovaný.

• Nikdy neudeřte pracovním nástrojem o obrobek.

• Vyvarujte se odskakování a škrábání kotouče, zejména při práci v rozích, na ostrých hranách apod. (může dojít ke ztrátě kontroly a zpětnému rázu). (může to způsobit ztrátu kontroly nad elektrickým nářadím a zpětný ráz).

• Nikdy nepoužívejte kotouče určené k řezání dřeva z kotoučových pil. Použití takových pilových kotoučů má často za následek zpětný ráz elektrického nářadí, ztrátu kontroly a může vést ke zranění obsluhy. ZAPNUTO/VYPNUTO Během spouštění a provozu držte brusku oběma rukama. Bruska je vybavena bezpečnostním spínačem, který zabraňuje náhodnému spuštění.

• Stiskněte přepínač do polohy obr. B1 pro spuštění jednotky.

• Přepněte přepínač do polohy obr. B2 pro vypnutí přístroje.

• Po spuštění brusky počkejte, až brusný kotouč dosáhne maximálních otáček, a teprve poté začněte pracovat. Spínač nesmí být ovládán, pokud je bruska zapnutá nebo vypnutá. Spínač brusky se smí ovládat pouze tehdy, když je elektrické nářadí vzdáleno od obrobku.

ŘAZENÍ RYCHLOSTNÍCH STUPŇŮ

POZNÁMKA: Mlýnek má v paměti poslední nastavení rychlosti, které bylo nastaveno před vypnutím stroje.

• Bruska může pracovat při 3 předdefinovaných rychlostech (viz tabulka). To lze zkontrolovat na displeji obr. B4.

• Chcete-li přeřadit, stiskněte tlačítko obr. B5

• Stisknutím tlačítka obr. B5 se změní převodový stupeň v závislosti na původním nastavení. Při nastaveném rychlostním stupni I se stisknutím tlačítka obr. B5 přeřadí na rychlostní stupeň II, opětovným stisknutím tlačítka obr. B5 se přeřadí na rychlostní stupeň III, opětovným stisknutím tlačítka obr. B5 se přeřadí zpět na rychlostní stupeň I.

• 1. rychlostní stupeň nejnižší rychlost 1 dioda

• 2. rychlostní stupeň střední rychlost 2 diody

• 3. rychlostní stupeň nejvyšší rychlost 3 LED diody CUTTING

• Řezání úhlovou bruskou lze provádět pouze v přímém směru.

• Neřežte materiál, když ho držíte v ruce.

• Velké obrobky by měly být podepřeny a je třeba dbát na to, aby opěrné body byly blízko linie řezu a na konci materiálu. Stabilně umístěný materiál nebude mít tendenci se během řezání pohybovat.

• Malé obrobky by měly být upnuty např. ve svěráku, pomocí svěrky apod. Materiál by měl být upnut tak, aby se řezný bod nacházel v blízkosti upínacího prvku. Tím se zajistí větší přesnost řezání.

• Nedovolte vibrace nebo podbíjení řezacího kotouče, protože to zhoršuje kvalitu řezu a může způsobit zlomení řezacího kotouče.

• Během řezání nesmí být na řezný kotouč vyvíjen žádný boční tlak.

• Použijte správný řezný kotouč v závislosti na řezaném materiálu.

• Při řezání materiálu se doporučuje, aby směr posuvu byl v souladu se směrem otáčení řezného kotouče.

• Hloubka řezu závisí na průměru kotouče.

• Používejte pouze kotouče o jmenovitém průměru, který není větší než průměr doporučený pro daný model brusky.

• Při provádění hlubokých řezů (např. profilů, stavebních bloků, cihel atd.) nedovolte, aby se upínací příruby dostaly do kontaktu s obrobkem.

• Řezné kotouče dosahují během provozu velmi vysokých teplot - nedotýkejte se jich nechráněnými částmi těla, dokud nevychladnou.

Broušení lze provádět např. pomocí brusných kotoučů, kalíšků, lamelových kotoučů, kotoučů s brusným rounem, drátěných kartáčů, pružných kotoučů na brusný papír atd. Každý typ kotouče a obrobku vyžaduje vhodnou pracovní techniku a použití vhodných osobních ochranných pomůcek.

• Kotouče určené k řezání by se neměly používat k broušení.

• Brusné kotouče jsou určeny k odstraňování materiálu hranou kotouče.

• Nebrousit boční stranou kotouče. Optimální pracovní úhel pro tento typ kotouče je 30

• Broušení se smí provádět pouze pomocí brusných kotoučů vhodných pro daný materiál.

• Při práci s lamelovými kotouči, kotouči z brusného rouna a pružnými kotouči na brusný papír je třeba dbát na správný úhel náběhu, aby byly lamely rovnoběžné s obrobkem.

• Nebruste celou plochou kotouče.

• Tyto typy kotoučů se používají k obrábění rovných ploch.

• Drátěné kartáče jsou určeny především k čištění profilů a těžko přístupných míst. Lze je použít např. k odstraňování rzi, nátěrů apod. z povrchů materiálů.

• Používejte pouze pracovní nástroje, jejichž přípustné otáčky jsou vyšší nebo rovny maximálním otáčkám úhlové brusky bez zatížení.

Před jakoukoli instalací, seřizováním, opravou nebo obsluhou vyjměte z přístroje baterii.

• Doporučujeme přístroj po každém použití ihned vyčistit.

• K čištění nepoužívejte vodu ani jiné kapaliny.

• Jednotku je třeba čistit suchým hadříkem nebo profouknout nízkotlakým stlačeným vzduchem.

• Nepoužívejte žádné čisticí prostředky ani rozpouštědla, protože by mohly poškodit plastové díly.

• Pravidelně čistěte větrací otvory v krytu motoru, abyste zabránili přehřátí jednotky.

• Pokud se na komutátoru objeví nadměrné jiskření, nechte kvalifikovanou osobou zkontrolovat stav uhlíkových kartáčů motoru.

• Přístroj vždy skladujte na suchém místě mimo dosah dětí.45

• Zařízení skladujte s vyjmutou baterií.

• Případné závady by mělo odstranit autorizované servisní oddělení výrobce. Úhlová bruska Energy+ 58GE142 Parametr Hodnota Napětí baterie 18 V DC Jmenovitá rychlost 0-3500/6500/9200 min

Maximální průměr kotouče 125 mm Závity vřetena M14 Třída ochrany IP IPX0 Třída ochrany III Hromadné 1 362 kg Rok výroby

58GE142 uvádí typ i označení stroje.

ÚDAJE O HLUKU A VIBRACÍCH

Hladina akustického tlaku LpA = 82,01 dB (A) K=3dB (A) Hladina akustického výkonu LWA = 90,01 dB (A) K=3dB (A) Hodnota zrychlení vibrací (hlavní rukojeť) ah = 6,120 m/s

Hodnota zrychlení vibrací (pomocná rukojeť) ah = 4,498 m/s

Informace o hluku a vibracích Hladinu emisí hluku zařízení popisují: hladina vyzařovaného akustického tlaku LpA a hladina akustického výkonu LWA (kde K označuje nejistotu měření). Vibrace vyzařované zařízením jsou popsány hodnotou zrychlení vibrací ah (kde K znamená nejistotu měření). Hladina akustického tlaku LpA , hladina akustického výkonu LWA a hodnota zrychlení vibrací ah uvedené v tomto návodu byly měřeny v souladu s normou EN 62841-1. Uvedenou hladinu vibrací ah lze použít pro porovnání zařízení a pro předběžné posouzení expozice vibracím. Uvedená úroveň vibrací je reprezentativní pouze pro základní použití jednotky. Pokud se jednotka používá pro jiné aplikace nebo s jinými pracovními nástroji, může se úroveň vibrací změnit. Vyšší úroveň vibrací bude ovlivněna nedostatečnou nebo příliš řídkou údržbou jednotky. Výše uvedené důvody mohou mít za následek zvýšenou expozici vibracím po celou dobu práce. Aby bylo možné přesně odhadnout expozici vibracím, je nutné vzít v úvahu období, kdy je zařízení vypnuté nebo kdy je zapnuté, ale nepoužívá se k práci. Po přesném odhadu všech faktorů se může ukázat, že celková expozice vibracím je mnohem nižší. Aby byl uživatel chráněn před účinky vibrací, měla by být zavedena další bezpečnostní opatření, jako je cyklická údržba stroje a pracovních nástrojů, zajištění odpovídající teploty rukou a správná organizace práce.

Elektricky poháněné výrobky by neměly být likvidovány společně s domovním odpadem, ale měly by být odvezeny do příslušných zařízení k likvidaci. Informace o likvidaci získáte u prodejce výrobku nebo na místním úřadě. Odpad z elektrických a elektronických zařízení obsahuje ekologicky inertní látky. Zařízení, která nejsou recyklována, představují potenciální riziko pro životní prostředí a lidské zdraví. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa se sídlem ve Varšavě, ul. Pograniczna 2/4 (dále jen "Grupa Topex") oznamuje, že veškerá autorská práva k obsahu této příručky (dále jen "příručka"), včetně mj. jejího textu, fotografií, schémat, nákresů, jakož i jejího složení, patří výhradně společnosti Grupa Topex a podléhají právní ochraně podle zákona ze dne 4. února 1994 o autorském právu a právech s ním souvisejících (Dz. U. 2006 č. 90 Poz. 631, ve znění pozdějších předpisů). Kopírování, zpracovávání, zveřejňování, úprava pro komerční účely celého manuálu a jeho jednotlivých prvků bez písemně vyjádřeného souhlasu společnosti Grupa Topex je přísně zakázáno a může mít za následek občanskoprávní a trestněprávní odpovědnost. ES prohlášení o shodě Výrobce: Sp.k., Pograniczna 2/4 02-285 Warszawa Výrobek: Akumulátorová úhlová bruska Model: 58GE142 Obchodní název: GRAPHITE Sériové číslo: 00001 ÷ 99999 Toto prohlášení o shodě je vydáno na výhradní odpovědnost výrobce. Výše popsaný výrobek je v souladu s následujícími dokumenty: Směrnice o strojních zařízeních 2006/42/ES Směrnice o elektromagnetické kompatibilitě 2014/30/EU Směrnice RoHS 2011/65/EU ve znění směrnice 2015/863/EU A splňuje požadavky norem: EN 62841-1:2015+A11; EN IEC 62841-2-3:2021+A11 EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 63000:2018 Toto prohlášení se vztahuje pouze na strojní zařízení ve stavu, v jakém bylo uvedeno na trh, a nezahrnuje součásti. přidal koncový uživatel nebo je provedl dodatečně. Jméno a adresa osoby s bydlištěm v EU, která je oprávněna vypracovat technickou dokumentaci: Podepsáno jménem: Grupa Topex Sp. z o.o. Sp.k. Ulice Pograniczna 2/4 02-285 Varšava Paweł Kowalski Referent kvality společnosti TOPEX GROUP Varšava, 2023-12-22

5. Pred opravou a údržbou odpojte zariadenie od napájania.

• Neodrezávajte materiál, keď ho držíte v ruke.
