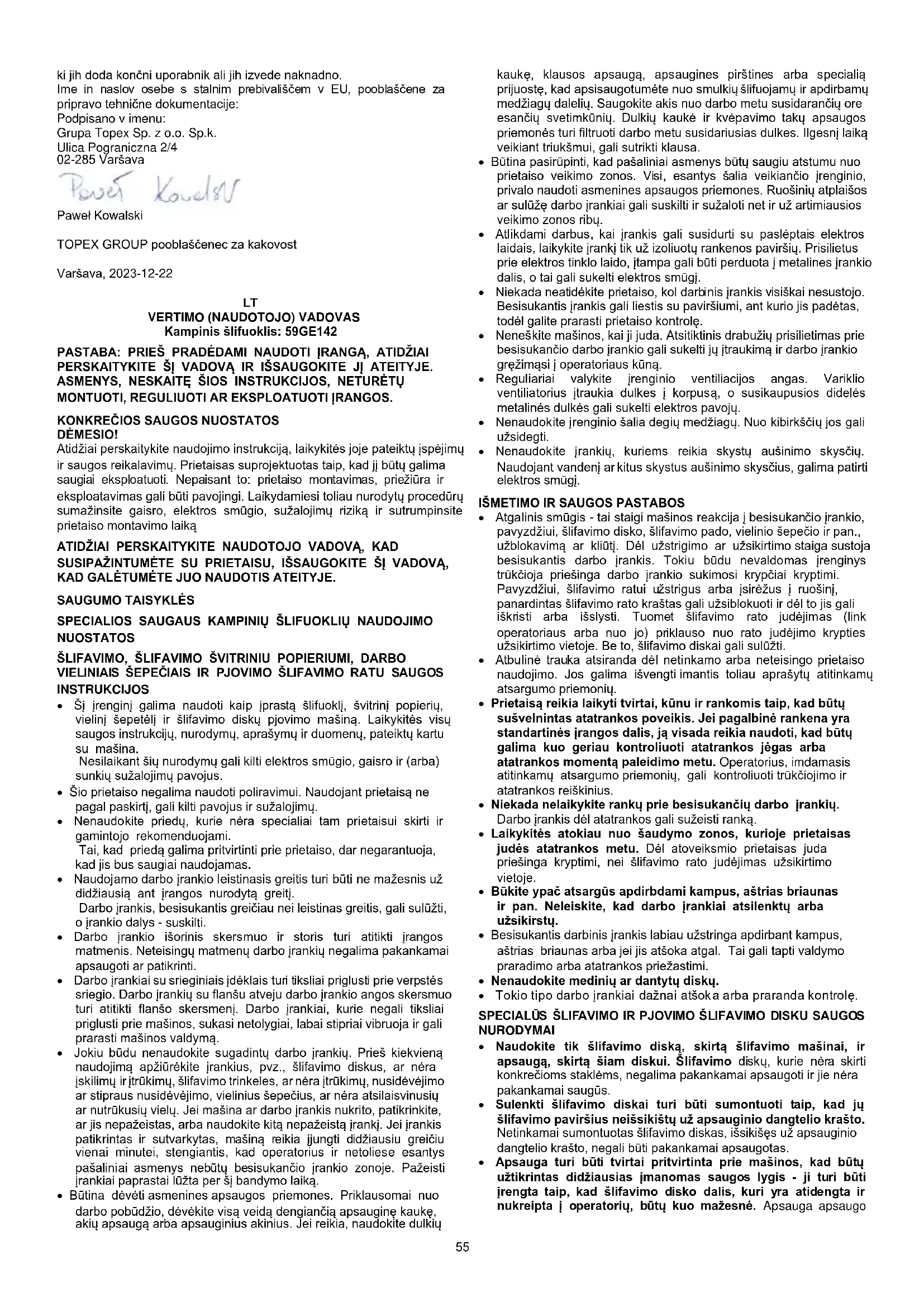

NAUDOJIMO INSTRUKCIJA 58GE142 Graphite

DĖMESIO! Atidžiai perskaitykite naudojimo instrukciją, laikykitės joje pateiktų įspėjimų ir saugos reikalavimų. Prietaisas suprojektuotas taip, kad jį būtų galima saugiai eksploatuoti. Nepaisant to: prietaiso montavimas, priežiūra ir eksploatavimas gali būti pavojingi. Laikydamiesi toliau nurodytų procedūrų sumažinsite gaisro, elektros smūgio, sužalojimų riziką ir sutrumpinsite prietaiso montavimo laiką

• Šį įrenginį galima naudoti kaip įprastą šlifuoklį, švitrinį popierių, vielinį šepetėlį ir šlifavimo diskų pjovimo mašiną. Laikykitės visų saugos instrukcijų, nurodymų, aprašymų ir duomenų, pateiktų kartu su mašina. Nesilaikant šių nurodymų gali kilti elektros smūgio, gaisro ir (arba) sunkių sužalojimų pavojus.

• Šio prietaiso negalima naudoti poliravimui. Naudojant prietaisą ne pagal paskirtį, gali kilti pavojus ir sužalojimų.

• Nenaudokite priedų, kurie nėra specialiai tam prietaisui skirti ir gamintojo rekomenduojami. Tai, kad priedą galima pritvirtinti prie prietaiso, dar negarantuoja, kad jis bus saugiai naudojamas.

• Naudojamo darbo įrankio leistinasis greitis turi būti ne mažesnis už didžiausią ant įrangos nurodytą greitį. Darbo įrankis, besisukantis greičiau nei leistinas greitis, gali sulūžti, o įrankio dalys - suskilti.

• Darbo įrankio išorinis skersmuo ir storis turi atitikti įrangos matmenis. Neteisingų matmenų darbo įrankių negalima pakankamai apsaugoti ar patikrinti.

• Darbo įrankiai su srieginiais įdėklais turi tiksliai priglusti prie verpstės sriegio. Darbo įrankių su flanšu atveju darbo įrankio angos skersmuo turi atitikti flanšo skersmenį. Darbo įrankiai, kurie negali tiksliai priglusti prie mašinos, sukasi netolygiai, labai stipriai vibruoja ir gali prarasti mašinos valdymą.

• Jokiu būdu nenaudokite sugadintų darbo įrankių. Prieš kiekvieną naudojimą apžiūrėkite įrankius, pvz., šlifavimo diskus, ar nėra įskilimų ir įtrūkimų, šlifavimo trinkeles, ar nėra įtrūkimų, nusidėvėjimo ar stipraus nusidėvėjimo, vielinius šepečius, ar nėra atsilaisvinusių ar nutrūkusių vielų. Jei mašina ar darbo įrankis nukrito, patikrinkite, ar jis nepažeistas, arba naudokite kitą nepažeistą įrankį. Jei įrankis patikrintas ir sutvarkytas, mašiną reikia įjungti didžiausiu greičiu vienai minutei, stengiantis, kad operatorius ir netoliese esantys pašaliniai asmenys nebūtų besisukančio įrankio zonoje. Pažeisti įrankiai paprastai lūžta per šį bandymo laiką.

• Būtina dėvėti asmenines apsaugos priemones. Priklausomai nuo darbo pobūdžio, dėvėkite visą veidą dengiančią apsauginę kaukę, akių apsaugą arba apsauginius akinius. Jei reikia, naudokite dulkių kaukę, klausos apsaugą, apsaugines pirštines arba specialią prijuostę, kad apsisaugotumėte nuo smulkių šlifuojamų ir apdirbamų medžiagų dalelių. Saugokite akis nuo darbo metu susidarančių ore esančių svetimkūnių. Dulkių kaukė ir kvėpavimo takų apsaugos priemonės turi filtruoti darbo metu susidariusias dulkes. Ilgesnį laiką veikiant triukšmui, gali sutrikti klausa.

• Būtina pasirūpinti, kad pašaliniai asmenys būtų saugiu atstumu nuo prietaiso veikimo zonos. Visi, esantys šalia veikiančio įrenginio, privalo naudoti asmenines apsaugos priemones. Ruošinių atplaišos ar sulūžę darbo įrankiai gali suskilti ir sužaloti net ir už artimiausios veikimo zonos ribų.

• Atlikdami darbus, kai įrankis gali susidurti su paslėptais elektros laidais, laikykite įrankį tik už izoliuotų rankenos paviršių. Prisilietus prie elektros tinklo laido, įtampa gali būti perduota į metalines įrankio dalis, o tai gali sukelti elektros smūgį.

• Niekada neatidėkite prietaiso, kol darbinis įrankis visiškai nesustojo. Besisukantis įrankis gali liestis su paviršiumi, ant kurio jis padėtas, todėl galite prarasti prietaiso kontrolę.

• Neneškite mašinos, kai ji juda. Atsitiktinis drabužių prisilietimas prie besisukančio darbo įrankio gali sukelti jų įtraukimą ir darbo įrankio gręžimąsi į operatoriaus kūną.

• Reguliariai valykite įrenginio ventiliacijos angas. Variklio ventiliatorius įtraukia dulkes į korpusą, o susikaupusios didelės metalinės dulkės gali sukelti elektros pavojų.

• Nenaudokite įrenginio šalia degių medžiagų. Nuo kibirkščių jos gali užsidegti.

• Nenaudokite įrankių, kuriems reikia skystų aušinimo skysčių. Naudojant vandenį ar kitus skystus aušinimo skysčius, galima patirti elektros smūgį.

IŠMETIMO IR SAUGOS PASTABOS

• Atgalinis smūgis - tai staigi mašinos reakcija į besisukančio įrankio, pavyzdžiui, šlifavimo disko, šlifavimo pado, vielinio šepečio ir pan., užblokavimą ar kliūtį. Dėl užstrigimo ar užsikirtimo staiga sustoja besisukantis darbo įrankis. Tokiu būdu nevaldomas įrenginys trūkčioja priešinga darbo įrankio sukimosi krypčiai kryptimi. Pavyzdžiui, šlifavimo ratui užstrigus arba įsirėžus į ruošinį, panardintas šlifavimo rato kraštas gali užsiblokuoti ir dėl to jis gali iškristi arba išslysti. Tuomet šlifavimo rato judėjimas (link operatoriaus arba nuo jo) priklauso nuo rato judėjimo krypties užsikirtimo vietoje. Be to, šlifavimo diskai gali sulūžti.

• Atbulinė trauka atsiranda dėl netinkamo arba neteisingo prietaiso naudojimo. Jos galima išvengti imantis toliau aprašytų atitinkamų atsargumo priemonių.

• Prietaisą reikia laikyti tvirtai, kūnu ir rankomis taip, kad būtų sušvelnintas atatrankos poveikis. Jei pagalbinė rankena yra standartinės įrangos dalis, ją visada reikia naudoti, kad būtų galima kuo geriau kontroliuoti atatrankos jėgas arba atatrankos momentą paleidimo metu. Operatorius, imdamasis atitinkamų atsargumo priemonių, gali kontroliuoti trūkčiojimo ir atatrankos reiškinius.

• Niekada nelaikykite rankų prie besisukančių darbo įrankių. Darbo įrankis dėl atatrankos gali sužeisti ranką.

• Laikykitės atokiau nuo šaudymo zonos, kurioje prietaisas judės atatrankos metu. Dėl atoveiksmio prietaisas juda priešinga kryptimi, nei šlifavimo rato judėjimas užsikirtimo vietoje.

• Būkite ypač atsargūs apdirbdami kampus, aštrias briaunas ir pan. Neleiskite, kad darbo įrankiai atsilenktų arba užsikirstų.

• Besisukantis darbinis įrankis labiau užstringa apdirbant kampus, aštrias briaunas arba jei jis atšoka atgal. Tai gali tapti valdymo praradimo arba atatrankos priežastimi.

• Nenaudokite medinių ar dantytų diskų.

• Tokio tipo darbo įrankiai dažnai atšoka arba praranda kontrolę. SPECIALŪS ŠLIFAVIMO IR PJOVIMO ŠLIFAVIMO DISKU SAUGOS NURODYMAI

• Naudokite tik šlifavimo diską, skirtą šlifavimo mašinai, ir apsaugą, skirtą šiam diskui. Šlifavimo diskų, kurie nėra skirti konkrečioms staklėms, negalima pakankamai apsaugoti ir jie nėra pakankamai saugūs.

• Sulenkti šlifavimo diskai turi būti sumontuoti taip, kad jų šlifavimo paviršius neišsikištų už apsauginio dangtelio krašto. Netinkamai sumontuotas šlifavimo diskas, išsikišęs už apsauginio dangtelio krašto, negali būti pakankamai apsaugotas.

• Apsauga turi būti tvirtai pritvirtinta prie mašinos, kad būtų užtikrintas didžiausias įmanomas saugos lygis - ji turi būti įrengta taip, kad šlifavimo disko dalis, kuri yra atidengta ir nukreipta į operatorių, būtų kuo mažesnė. Apsauga apsaugo56 operatorių nuo šiukšlių, atsitiktinio sąlyčio su šlifavimo disku, taip pat nuo kibirkščių, galinčių uždegti drabužius.

• Šlifavimo diskai gali būti naudojami tik jiems skirtiems darbams atlikti.

• Pavyzdžiui, niekada nešlifuokite šoniniu pjovimo disko paviršiumi. Pjovimo diskai skirti medžiagai šalinti disko kraštu. Dėl šoninių jėgų poveikio šie šlifavimo diskai gali sulūžti.

• Visada naudokite nepažeistus tinkamo dydžio ir formos prispaudimo flanšus, tinkamus pasirinktam šlifavimo ratui. Tinkami flanšai palaiko šlifavimo diską ir taip sumažina jo lūžimo pavojų. Atpjovimo diskams skirti flanšai gali skirtis nuo kitiems šlifavimo diskams skirtų flanšų.

• Nenaudokite susidėvėjusių šlifavimo diskų iš didesnių mašinų. Didesnių mašinų šlifavimo diskai nėra pritaikyti didesniam sūkių dažniui, kuris būdingas mažesnėms mašinoms, todėl jie gali sulūžti. PAPILDOMI SPECIALŪS SAUGOS NURODYMAI DĖL ŠLIFAVIMO DISKŲ PJOVIMO

• Venkite pjovimo disko užstrigimo arba per didelio spaudimo. Nedarykite pernelyg gilių pjūvių. Per daug apkraunant pjovimo diską, padidėja jo apkrova ir polinkis užsikirsti ar užsiblokuoti, taigi padidėja pjovimo disko išmetimo ar lūžimo galimybė.

• Venkite vietos prieš besisukantį pjovimo diską ir už jo. Judinant pjovimo diską ruošinyje tolyn nuo savęs, esant atatrankai pjovimo diskas gali atšokti su besisukančiu disku tiesiai į jus.

• Jei pjovimo diskas užstrigo arba sustojo, išjunkite mašiną ir palaukite, kol diskas visiškai sustos. Niekada nebandykite ištraukti vis dar judančio disko iš pjovimo zonos, nes tai gali sukelti atoveiksmį. Reikia nustatyti ir pašalinti įstrigimo priežastį.

• Neįjunkite mašinos iš naujo, kol ji yra medžiagoje. Prieš tęsdami pjovimą, pjovimo diskas turi pasiekti visą greitį. Priešingu atveju šlifavimo diskas gali užstrigti, atšokti nuo ruošinio arba sukelti atatranką.

• Plokštes ar didelius daiktus prieš apdirbant reikia paremti, kad sumažėtų rizika, jog dėl užstrigusio disko atsiras atatranka. Dideli ruošiniai gali sulinkti nuo savo svorio. Ruošinys turėtų būti paremtas iš abiejų pusių, tiek prie pjovimo linijos, tiek prie krašto.

• Būkite ypač atsargūs pjaudami skyles sienose arba dirbdami kitose nematomose vietose. Pjovimo diskas, įsirėžęs į medžiagą, gali atsitrenkti į dujų vamzdžius, vandentiekio vamzdžius, elektros kabelius ar kitus objektus.

• Nenaudokite per didelių švitrinio popieriaus lapų. Rinkdamiesi šlifavimo popieriaus dydį, vadovaukitės gamintojo rekomendacijomis. Už šlifavimo plokštės išsikišęs šlifavimo popierius gali sužaloti, taip pat gali užsikišti, suplyšti arba atšokti. SPECIALŪS SAUGOS NURODYMAI DIRBANT SU VIELINIAIS ŠEPEČIAIS

• Reikėtų atsižvelgti į tai, kad net ir įprastai naudojant šepetėlį, per jį prarandami vielos gabalėliai. Neperkraukite laidų per dideliu spaudimu. Ore esantys vielos gabaliukai gali lengvai prasiskverbti pro plonus drabužius ir (arba) odą.

• Jei rekomenduojama naudoti apsaugą, neleiskite šepetėliui liestis prie apsaugos. Plokščių ir puodų šepečių skersmuo gali padidėti dėl slėgio ir išcentrinių jėgų.

• Dirbdami su vieliniais šepečiais visada dėvėkite apsauginius akinius.

PAPILDOMA SAUGOS INFORMACIJA

• Prieš atlikdami visus montavimo darbus išimkite akumuliatorių iš įrenginio.

• Prieš naudojant šlifavimo įrankius būtina juos patikrinti. Šlifavimo įrankis turi būti tinkamai pritvirtintas ir laisvai suktis. Atliekant bandymą, bent vieną minutę paleiskite mašiną be apkrovos saugioje padėtyje. Nenaudokite pažeistų arba vibruojančių šlifavimo įrankių. Šlifavimo įrankiai turi būti apvalios formos. Pažeisti šlifavimo įrankiai gali sulūžti ir sužaloti.

• Sumontavę šlifavimo įrankį ir prieš įjungdami šlifuoklį patikrinkite, ar šlifavimo įrankis tinkamai pritvirtintas, ar jis laisvai sukasi ir ar neužsikerta ant apsaugos.

• Suklio blokavimo mygtuką galima naudoti tik tada, kai šlifavimo suklys nejuda.

• Naudodami įrankius, skirtus šlifavimo diskams su sriegiu, patikrinkite, ar šlifavimo disko sriegio ilgis atitinka verpstės sriegio ilgį.

• Ruošinys turi būti pritvirtintas. Saugiau užfiksuoti ruošinį prispaudimo įtaisu arba spaustuvu, nei laikyti jį rankoje.

• Jei objekto svoris neužtikrina stabilios padėties, jis turi būti pritvirtintas.

• Nelieskite pjovimo ir šlifavimo diskų, kol jie nėra atvėsę.

• Šlifavimo arba pjovimo disko nespauskite į šonus. Nepjaukite ruošinių, kurių storis yra didesnis nei didžiausias pjovimo disko pjovimo gylis.

• Naudodami greitojo veikimo flanšą, įsitikinkite, kad prie veleno pritvirtintas vidinis flanšas turi guminį O formos žiedą ir kad šis žiedas nėra pažeistas. Taip pat įsitikinkite, kad išorinio ir vidinio flanšo paviršiai yra švarūs.

• Greito veikimo flanšą naudokite tik su abrazyviniais ir pjovimo diskais. Naudokite tik nepažeistus ir tinkamai veikiančius flanšus.

• Akumuliatoriaus įkrovimo procesą turėtų kontroliuoti naudotojas.

• Venkite įkrauti akumuliatorių esant žemesnei nei 0 C temperatūrai.

• Akumuliatorius įkraukite tik gamintojo rekomenduojamu įkrovikliu. Naudojant įkroviklį, skirtą kito tipo akumuliatoriams įkrauti, kyla gaisro pavojus.

• Kai akumuliatorius nenaudojamas, laikykite jį atokiau nuo metalinių daiktų, pavyzdžiui, segtukų, monetų, raktų vinių, varžtų ar kitų smulkių metalinių daiktų, kurie gali trumpai sujungti akumuliatoriaus gnybtus. Dėl trumpojo jungimo akumuliatoriaus gnybtai gali nudegti arba užsidegti.

• Pažeidus ir (arba) netinkamai naudojant akumuliatorių, gali išsiskirti dujų. Išvėdinkite patalpą, atsiradus nemaloniems pojūčiams, kreipkitės į gydytoją. Dujos gali pažeisti kvėpavimo takus.

• Ekstremaliomis sąlygomis iš akumuliatoriaus gali ištekėti skysčio. Iš akumuliatoriaus ištekėjęs skystis gali sukelti dirginimą arba nudegimus. Aptikę nuotėkį, elkitės taip:

• Atsargiai nuvalykite skystį šluoste. Venkite skysčio patekimo ant odos ar į akis.

• jei skystis pateko ant odos, atitinkamą kūno vietą reikia nedelsiant nuplauti dideliu kiekiu švaraus vandens arba neutralizuoti skystį švelnia rūgštimi, pavyzdžiui, citrinos sultimis arba actu.

• jei skysčio pateko į akis, nedelsdami plaukite jas dideliu kiekiu švaraus vandens bent 10 minučių ir kreipkitės į gydytoją.

• Nenaudokite pažeisto ar modifikuoto akumuliatoriaus. Pažeistos arba modifikuotos baterijos gali veikti nenuspėjamai, todėl gali kilti gaisras, sprogimas arba pavojus susižeisti.

• Akumuliatorius negali būti veikiamas drėgmės ar vandens.

• Akumuliatorių visada laikykite atokiau nuo šilumos šaltinio. Nepalikite jo ilgai aukštoje temperatūroje (tiesioginiuose saulės spinduliuose, šalia radiatorių arba bet kur, kur temperatūra viršija 50 °C).

• Nelaikykite akumuliatoriaus ugnyje ar aukštoje temperatūroje. Dėl ugnies arba aukštesnės nei 130 °C temperatūros gali įvykti sprogimas. PASTABA: 130°C temperatūrą galima nurodyti kaip 265°F.

• Būtina laikytis visų įkrovimo instrukcijų, o akumuliatoriaus negalima įkrauti temperatūroje, kuri neatitinka eksploatavimo instrukcijoje esančioje vardinių parametrų lentelėje nurodytos temperatūros. Netinkamai įkraunant arba naudojant temperatūrą, viršijančią nurodytą diapazoną, galima sugadinti akumuliatorių ir padidinti gaisro pavojų. AKUMULIATORIAUS REMONTAS:

• Pažeistų baterijų negalima taisyti. Akumuliatorių leidžiama remontuoti tik gamintojui arba įgaliotam aptarnavimo centrui.

• Panaudotą akumuliatorių reikia nuvežti į tokio tipo pavojingų atliekų šalinimo centrą.

ĮKROVIKLIO SAUGOS INSTRUKCIJOS

• Įkroviklis negali būti veikiamas drėgmės ar vandens. Vandens patekimas į įkroviklį padidina elektros smūgio pavojų. Įkroviklį galima naudoti tik patalpose, sausose patalpose.

• Prieš atlikdami bet kokią techninę priežiūrą ar valymą, atjunkite įkroviklį nuo elektros tinklo.

• Nenaudokite įkroviklio ant degių paviršių (pvz., popieriaus, tekstilės) arba šalia degių medžiagų. Dėl įkrovimo metu pakilusios įkroviklio temperatūros kyla gaisro pavojus.

• Kiekvieną kartą prieš naudodami patikrinkite įkroviklio, kabelio ir kištuko būklę. Jei randama pažeidimų, įkroviklio nenaudokite. Nebandykite išardyti įkroviklio. Visus remonto darbus patikėkite įgaliotoms techninės priežiūros dirbtuvėms. Netinkamai sumontavus įkroviklį, gali kilti elektros smūgio arba gaisro pavojus.57

• Vaikai ir fiziškai, emociškai ar protiškai neįgalūs asmenys, taip pat kiti asmenys, kurių patirties ar žinių nepakanka, kad galėtų naudotis įkrovikliu laikantis visų saugos priemonių, neturėtų naudotis įkrovikliu be atsakingo asmens priežiūros. Priešingu atveju kyla pavojus, kad netinkamai elgiantis su prietaisu bus sužalotas žmogus.

• Kai įkroviklis nenaudojamas, jis turi būti atjungtas nuo elektros tinklo.

• Būtina laikytis visų įkrovimo instrukcijų, o akumuliatoriaus negalima įkrauti temperatūroje, kuri neatitinka eksploatavimo instrukcijoje esančioje vardinių parametrų lentelėje nurodytos temperatūros. Netinkamai įkraunant arba naudojant temperatūrą, viršijančią nurodytą diapazoną, galima sugadinti akumuliatorių ir padidinti gaisro pavojų. ĮKROVIKLIO REMONTAS

• Sugedusio įkroviklio taisyti negalima. Įkroviklį leidžiama taisyti tik gamintojui arba įgaliotam aptarnavimo centrui.

• Panaudotą įkroviklį reikia nuvežti į tokio tipo atliekų šalinimo centrą.

• DĖMESIO: prietaisas skirtas naudoti patalpose.

• Nepaisant iš esmės saugios konstrukcijos, saugos priemonių ir papildomų apsaugos priemonių naudojimo, visada išlieka rizika susižeisti darbo metu. Li-Ion akumuliatoriai gali ištekėti, užsidegti arba sprogti, jei jie įkaista iki aukštos temperatūros arba įvyko trumpasis jungimas. Nelaikykite jų automobilyje karštomis ir saulėtomis dienomis. Neatidarykite akumuliatoriaus pakuotės. Li-Ion akumuliatoriuose yra elektroninių saugos įtaisų, kuriuos pažeidus akumuliatorius gali užsidegti arba sprogti.

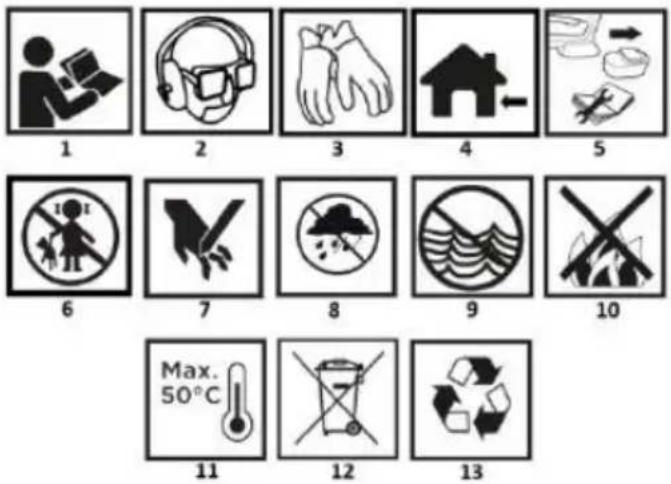

1. Perskaitykite naudojimo instrukciją, laikykitės joje pateiktų

įspėjimų ir saugos sąlygų. 2.Dėvėkite apsauginius akinius, ausų apsaugą ir apsauginę kaukę. 3.Dėvėkite apsaugines pirštines. 4.Naudoti patalpose, saugoti nuo vandens ir drėgmės. 5.Prieš remontą ir techninę priežiūrą atjunkite nuo maitinimo šaltinio. 6.Laikykite vaikus atokiau nuo prietaiso. 7.Rizika prarasti pirštus, elkitės atsargiai. 8.Apsaugokite nuo lietaus. 9.Nemeskite elementų į vandenį, nes jie kelia pavojų vandens aplinkai. 10.Nekiškite ląstelių į ugnį 11.Neleiskite, kad celės įkaistų daugiau kaip iki 50 °C 12.Neišmeskite kartu su buitinėmis atliekomis. 13.Perdirbama ir surenkama selektyviai.

GRAFINIŲ ELEMENTŲ APRAŠYMAS

Įrenginio sudedamosios dalys numeruojamos taip pavaizduoti šio vadovo grafiniuose puslapiuose. Pavadinimas A pav. Aprašymas

Akumuliatoriaus lizdas

Geležtės apsaugos užraktas

Papildoma rankena Pavadinimas B pav. Aprašymas

Jungiklis įjungimo padėtyje (I)

Jungiklis išjungimo padėtyje (0)

Akumuliatoriaus įkrovos būsenos indikatorius

Dabartinės pavaros indikatorius

• Gali būti skirtumų tarp grafikos ir faktinio gaminio

KONSTRUKCIJA IR TAIKYMAS

Kampinis šlifuoklis yra rankinis elektrinis įrankis, maitinamas iš akumuliatoriaus. Jį suka nuolatinės srovės bešepetėlinis variklis, sukimąsi perduodantis per kampinį reduktorių. Jį galima naudoti ir šlifavimui, ir pjovimui. Šio tipo elektrinis įrankis plačiai naudojamas visų tipų šerpetoms nuo metalinių dalių paviršiaus šalinti, suvirinimo siūlių paviršiui apdoroti, plonasieniams vamzdžiams ir smulkioms metalinėms dalims pjauti ir kt. Su atitinkamais priedais kampinį šlifuoklį galima naudoti ne tik pjovimui ir šlifavimui, bet ir valyti, pavyzdžiui, rūdis, dažų dangas ir pan. Jos naudojimo sritys apima plataus masto remonto ir statybos darbus, susijusius su vidaus įrengimu, patalpų pritaikymu ir pan. Prietaisas skirtas tik sausam naudojimui, o ne poliravimui. Nenaudokite elektrinio įrankio netinkamai. Piktnaudžiavimas.

• Nedirbkite su medžiagomis, kuriose yra asbesto. Asbestas yra kancerogeniškas.

• Nedirbkite su medžiagomis, kurių dulkės yra degios arba sprogios. Dirbant su elektriniu įrankiu kyla kibirkštys, kurios gali uždegti išsiskiriančius garus.

• Šlifavimo darbams negalima naudoti pjovimo diskų. Atpjovimo diskeliai veikia paviršiumi, todėl šlifuojant šoniniu tokio diskelio paviršiumi kyla pavojus pažeisti diskelį ir sužaloti operatorių. PRIETAISO VEIKIMAS

AKUMULIATORIAUS IŠĖMIMAS / ĮDĖJIMAS

• Paspauskite akumuliatoriaus tvirtinimo mygtuką ir įstumkite akumuliatorių į lizdą A5 pav.

• Įdėkite įkrautą akumuliatorių į rankenos laikiklį tol, kol akumuliatoriaus laikymo mygtukas garsiai užsifiksuos. AKUMULIATORIAUS ĮKROVIMAS Prietaisas tiekiamas su iš dalies įkrautu akumuliatoriumi. Akumuliatorių reikia įkrauti tokiomis sąlygomis, kai aplinkos temperatūra yra 4

C. Naujas arba ilgą laiką nenaudotas akumuliatorius pasieks pilną galingumą maždaug po 3-5 įkrovimo ir iškrovimo ciklų.

• Išimkite akumuliatorių iš prietaiso.

• Įjunkite įkroviklį į elektros tinklo lizdą (230 V AC).

• Įdėkite akumuliatorių į įkroviklį .Patikrinkite, ar akumuliatorius tinkamai įdėtas (iki galo).

• Įjungus įkroviklį į elektros tinklo lizdą (230 V kintamosios srovės), ant įkroviklio užsidegs žalias šviesos diodas, rodantis, kad įtampa prijungta.

• Įdėjus akumuliatorių į įkroviklį, įsižiebia raudonas šviesos diodas, rodantis, kad akumuliatorius įkraunamas.

• Tuo pat metu žali akumuliatoriaus įkrovos būsenos šviesos diodai pulsuojančiai šviečia skirtingais raštais. Kai akumuliatorius įkraunamas, įkroviklio šviesos diodas šviečia žaliai, o visi akumuliatoriaus įkrovimo būsenos šviesos diodai58 šviečia nepertraukiamai. Po kurio laiko akumuliatoriaus įkrovimo būsenos šviesos diodai užgęsta. Akumuliatorius neturėtų būti įkraunamas ilgiau nei 8 valandas. Viršijus šį laiką gali būti pažeisti akumuliatoriaus elementai. Įkroviklis neišsijungia automatiškai, kai akumuliatorius visiškai įkrautas. Ant įkroviklio liks šviesti žalias šviesos diodas. Akumuliatoriaus įkrovimo būsenos šviesos diodas po kurio laiko išsijungs. Prieš išimdami akumuliatorių iš įkroviklio lizdo, atjunkite maitinimo šaltinį. Venkite trumpalaikių įkrovimų iš eilės. Neįkraukite akumuliatorių po trumpo naudojimo. Žymiai sutrumpėjęs laikas tarp būtinų įkrovimų rodo, kad akumuliatorius susidėvėjęs ir jį reikia pakeisti. Įkrovimo metu baterijos įkaista. Nesiimkite darbo iš karto po įkrovimo - palaukite, kol akumuliatorius pasieks kambario temperatūrą. Taip išvengsite akumuliatoriaus pažeidimų.

AKUMULIATORIAUS ĮKROVOS BŪSENOS INDIKACIJA

Akumuliatorius turi įkrovos būsenos indikatorių (3 šviesos diodai). Norėdami patikrinti akumuliatoriaus įkrovos būseną, paspauskite akumuliatoriaus įkrovos būsenos indikatoriaus mygtuką. Kai dega visi šviesos diodai, akumuliatoriaus įkrovos lygis yra aukštas. Jei dega 2 šviesos diodai, tai reiškia dalinį išsikrovimą. Tai, kad dega tik 1 diodas, rodo, kad akumuliatorius išsikrovė ir jį reikia įkrauti.

SKYDO MONTAVIMAS IR REGULIAVIMAS

Ašmenų apsauga apsaugo operatorių nuo šiukšlių, atsitiktinio sąlyčio su darbo įrankiu ar kibirkščių. Jį visada reikia montuoti ypač atidžiai, kad jo dengiančioji dalis būtų nukreipta į operatoriaus pusę.

• Dėl peilių apsaugų tvirtinimo konstrukcijos galima be įrankių reguliuoti apsaugus į optimalią padėtį.

• Atlaisvinkite ir patraukite svirtį atgal pav. A6 ant disko apsaugos pav. A8.

• Pasukite disko apsaugą A8 pav. į reikiamą padėtį.

• Užfiksuokite nuleisdami svirtį A6 pav.

• Diskų apsauga nuimama ir reguliuojama atvirkštine tvarka nei montuojama. ĮRANKIŲ KEITIMAS

• Atliekant įrankių keitimo operacijas būtina mūvėti darbines pirštines.

• Suklio fiksavimo mygtukas pav. A1 naudojamas tik šlifuoklio sukliui užfiksuoti montuojant arba nuimant darbo įrankį. Jo negalima naudoti kaip stabdymo mygtuko, kai diskas sukasi. Taip elgiantis galima sugadinti šlifuoklį arba sužeisti naudotoją. DISC TVIRTINIMAS

• Jei šlifavimo arba pjovimo diskai yra mažesnio nei 3 mm storio, išorinio flanšo veržlė pav. A7 turi būti prisukta plokščia disko puse.

• Paspauskite suklio fiksavimo mygtuką A1 pav.

• Į išorinio flanšo skyles įstatykite specialų raktą (pridedamas).

• Pasukite raktą - atlaisvinkite ir nuimkite išorinį flanšą A7 pav.

• Padėkite diską taip, kad jis būtų prispaustas prie vidinio flanšo paviršiaus, pav. A7.

• Prisukite išorinį flanšą, pav. A7, ir šiek tiek priveržkite specialiu veržliarakčiu.

• Diskai išimami atvirkštine tvarka nei montuojami. Montuojant diskas turi būti prispaustas prie vidinio flanšo paviršiaus ir išcentruotas ant jo posparnio.

DARBO ĮRANKIŲ SU SRIEGINE SKYLE MONTAVIMAS

• Paspauskite suklio fiksavimo mygtuką A1 pav.

• Nuimkite anksčiau sumontuotą įrankį, jei jis buvo sumontuotas.

• Prieš montuodami nuimkite abu flanšus - vidinį flanšą ir išorinį flanšą A7 pav.

• Prisukite darbinio įrankio srieginę dalį prie verpstės ir šiek tiek priveržkite.

• Srieginių angų darbo įrankių išmontavimas atliekamas atvirkštine tvarka nei surinkimas.

KAMPINIO ŠLIFUOKLIO TVIRTINIMAS KAMPINIO ŠLIFUOKLIO

STOVE Kampinį šlifuoklį galima naudoti su kampiniams šlifuokliams skirtu trikoju, jei jis tinkamai pritvirtintas pagal trikojo gamintojo montavimo instrukcijas. VEIKIMAS / NUSTATYMAI Prieš naudodami šlifavimo diską patikrinkite jo būklę. Nenaudokite suskilusių, įtrūkusių ar kitaip pažeistų šlifavimo diskų. Susidėvėjusį šlifavimo ratuką arba šepetį prieš naudojimą nedelsdami pakeiskite nauju. Baigę darbą, visada išjunkite šlifuoklį ir palaukite, kol darbo įrankis visiškai sustos. Tik tada šlifuoklį galima padėti į vietą. Negalima stabdyti besisukančio šlifavimo disko, spaudžiant jį prie ruošinio.

• Niekada neperkraukite malūnėlio. Elektrinio įrankio svoris sukuria pakankamą slėgį, kad įrankis veiktų efektyviai. Dėl perkrovos ir per didelio slėgio elektrinis įrankis gali pavojingai sulūžti.

• Jei šlifuoklis darbo metu nukrenta, būtina patikrinti ir, jei reikia, pakeisti darbo įrankį, jei nustatoma, kad jis pažeistas arba deformuotas.

• Niekada nemuškite darbo įrankiu į apdirbamąją medžiagą.

• Venkite disko šokinėjimo ir braukimo, ypač dirbdami kampuose, aštriuose kraštuose ir t. t. (dėl to galite prarasti kontrolę ir patirti atatranką). (dėl to gali būti prarasta elektrinio įrankio kontrolė ir atsirasti atatrankos efektas).

• Niekada nenaudokite diskų, skirtų medienai pjauti iš diskinių pjūklų. Naudojant tokius pjūklų diskus, elektrinis įrankis dažnai atšoka, praranda kontrolę ir gali sužaloti operatorių.

Įjungimo ir darbo metu šlifuoklį laikykite abiem rankomis. Šlifuoklis turi apsauginį jungiklį, kad būtų išvengta atsitiktinio įjungimo.

• Paspauskite jungiklį į padėtį pav. B1, kad įjungtumėte įrenginį.

• Pastumkite jungiklį į padėtį pav. B2, kad išjungtumėte įrenginį.

• Įjungę šlifuoklį, prieš pradėdami darbą palaukite, kol šlifavimo diskas pasieks maksimalų greitį. Įjungus arba išjungus šlifuoklį, negalima naudoti jungiklio. Šlifuoklio jungiklį galima valdyti tik tada, kai elektrinis įrankis yra atokiau nuo ruošinio. PERJUNGTI PAVARAS PASTABA: malūnėlis turi atmintyje paskutinį greičio nustatymą, kuris buvo nustatytas prieš išjungiant prietaisą.

• Šlifuoklis gali veikti 3 iš anksto nustatytais greičiais (žr. vardinių parametrų lentelę). Tai galima patikrinti ekrane pav. B4.

• Norėdami perjungti pavarą, paspauskite mygtuką fig. B5

• Mygtuko paspaudimas pav. B5 keičiama pavara, atsižvelgiant į pradinį nustatymą. Tai vyksta taip: nustačius I pavarą, paspaudus B5 pav. mygtuką perjungiama II pavara, dar kartą paspaudus B5 pav. mygtuką perjungiama III pavara, dar kartą paspaudus B5 pav. mygtuką vėl perjungiama I pavara.

• 1-oji pavara mažiausias greitis 1 diodas

• 2 pavara vidutinis greitis 2 diodai

• 3 pavara Didžiausias greitis 3 šviesos diodai PJOVIMAS

• Pjauti kampiniu šlifuokliu galima tik tiesia linija.

• Nekirpkite medžiagos laikydami ją rankoje.

• Dideli ruošiniai turėtų būti paremti ir reikėtų pasirūpinti, kad atramos taškai būtų arti pjovimo linijos ir medžiagos gale. Stabiliai padėta medžiaga pjaunant nebus linkusi judėti.

• Nedidelius ruošinius reikia tvirtinti, pvz., spaustuvais, spaustukais ir pan. Medžiaga turėtų būti suveržiama taip, kad pjovimo taškas būtų arti prispaudimo elemento. Taip bus užtikrintas didesnis pjovimo tikslumas.

• Neleiskite pjovimo diskui vibruoti arba jį tampyti, nes dėl to pablogės pjovimo kokybė ir pjovimo diskas gali sulūžti.

• Pjovimo metu pjovimo diskas neturi būti spaudžiamas į šonus.

• Naudokite tinkamą pjovimo diską, priklausomai nuo pjaunamos medžiagos.

• Pjaunant medžiagą rekomenduojama, kad tiekimo kryptis sutaptų su pjovimo disko sukimosi kryptimi.

• Pjovimo gylis priklauso nuo disko skersmens.

• Naudokite tik tokius diskus, kurių vardinis skersmuo yra ne didesnis nei rekomenduojamas šlifuoklio modeliui.

• Darydami gilius pjūvius (pvz., profilių, statybinių blokų, plytų ir pan.), neleiskite, kad prispaudimo flanšai liestųsi su ruošiniu.

• Pjovimo diskai darbo metu pasiekia labai aukštą temperatūrą - nelieskite jų neapsaugotomis kūno dalimis, kol jie neatvėso. SMĖLIAVIMAS Šlifavimo darbus galima atlikti naudojant, pavyzdžiui, šlifavimo diskus, taurinius diskus, atlenkiamuosius diskus, diskus su abrazyviniu pluoštu, vielinius šepečius, lanksčius švitrinio popieriaus diskus ir kt. Kiekvienam disko ir ruošinio tipui reikia59 tinkamos darbo technikos ir tinkamų asmeninių apsaugos priemonių.

• Pjovimui skirtų diskų negalima naudoti šlifavimui.

• Šlifavimo diskai skirti medžiagai šalinti disko briauna.

• Nešlifuokite disko šonu. Optimalus šio tipo disko darbinis kampas yra 30

• Šlifavimo darbai turi būti atliekami tik naudojant šlifavimo diskus, tinkamus šiai medžiagai.

• Dirbant su atlenkiamaisiais diskais, šlifavimo diskais iš abrazyvinės vilnos ir lanksčiais šlifavimo popieriaus diskais, reikia užtikrinti tinkamą atakos kampą, kad atlenkiamieji diskai būtų lygiagretūs ruošiniui.

• Šlifuoti reikia ne visu disko paviršiumi.

• Šių tipų diskai naudojami plokščiam paviršiui apdirbti.

• Vieliniai šepečiai daugiausia skirti profiliams ir sunkiai pasiekiamoms vietoms valyti. Jie gali būti naudojami rūdims, dažų dangoms ir kt. nuo medžiagų paviršių pašalinti.

• Naudokite tik tuos darbo įrankius, kurių leistinasis greitis yra didesnis arba lygus didžiausiam kampinio šlifuoklio greičiui be apkrovos.

EKSPLOATACIJA IR PRIEŽIŪRA

Prieš atlikdami bet kokius įrenginio montavimo, reguliavimo, taisymo ar eksploatavimo darbus, išimkite iš jo akumuliatorių.

PRIEŽIŪRA IR SAUGOJIMAS

• Rekomenduojama prietaisą valyti iš karto po kiekvieno naudojimo.

• Valymui nenaudokite vandens ar kitų skysčių.

• Įrenginį reikia valyti sausu audiniu arba pūsti mažo slėgio suslėgtu oru.

• Nenaudokite jokių valiklių ar tirpiklių, nes jie gali pažeisti plastikines dalis.

• Kad įrenginys neperkaistų, reguliariai valykite variklio korpuse esančias ventiliacijos angas.

• Jei komutatoriuje atsiranda pernelyg didelis kibirkščiavimas, leiskite kvalifikuotam specialistui patikrinti variklio anglinių šepetėlių būklę.

• Visada laikykite prietaisą sausoje, vaikams nepasiekiamoje vietoje.

• Laikykite prietaisą su išimtu akumuliatoriumi.

• Bet kokius defektus turėtų pašalinti gamintojo įgaliotasis techninės priežiūros skyrius. Kampinis šlifuoklis "Energy+" 58GE142 Parametras Vertė Akumuliatoriaus įtampa 18 V NUOLATINĖ SROVĖ Vardinis greitis 0-3500/6500/9200 min.

Maksimalus disko skersmuo 125 mm Suklio sriegiai M14 IP apsaugos klasė IPX0 Apsaugos klasė III Masė 1,362 kg Gamybos metai

58GE142 nurodo mašinos tipą ir pavadinimą

TRIUKŠMO IR VIBRACIJOS DUOMENYS

Garso slėgio lygis LpA = 82,01 dB (A) K=3dB (A) Garso galios lygis LWA = 90,01 dB (A) K=3dB (A) Vibracijos pagreičio vertė (pagrindinė rankena) ah = 6,120 m/s

Vibracijos pagreičio vertė (pagalbinė rankena) ah = 4,498 m/s

Informacija apie triukšmą ir vibraciją Įrangos skleidžiamo triukšmo lygį apibūdina: skleidžiamo garso slėgio lygis LpA ir garso galios lygis LWA (kur K reiškia matavimo neapibrėžtį). Įrangos skleidžiamą vibraciją apibūdina vibracijos pagreičio vertė ah (kur K reiškia matavimo neapibrėžtį). Šiose instrukcijose nurodytas garso slėgio lygis LpA , garso galios lygis LWA ir vibracijos pagreičio vertė ah buvo išmatuoti pagal standartą EN 62841-

1. Pateiktas vibracijos lygis ah gali būti naudojamas įrangai palyginti ir

preliminariai įvertinti vibracijos poveikį. Nurodytas vibracijos lygis atspindi tik pagrindinį įrenginio naudojimą. Jei įrenginys naudojamas kitais tikslais arba su kitais darbo įrankiais, vibracijos lygis gali pasikeisti. Didesniam vibracijos lygiui įtakos turės nepakankama arba per retai atliekama įrenginio techninė priežiūra. Dėl pirmiau nurodytų priežasčių per visą darbo laikotarpį gali padidėti vibracijos poveikis. Norint tiksliai įvertinti vibracijos poveikį, būtina atsižvelgti į laikotarpius, kai prietaisas yra išjungtas arba įjungtas, bet nenaudojamas darbui. Tiksliai įvertinus visus veiksnius, gali paaiškėti, kad bendras vibracijos poveikis yra daug mažesnis. Siekiant apsaugoti naudotoją nuo vibracijos poveikio, reikėtų imtis papildomų saugos priemonių, pavyzdžiui, atlikti ciklinę mašinos ir darbo įrankių priežiūrą, užtikrinti tinkamą rankų temperatūrą ir tinkamai organizuoti darbą. APLINKOS APSAUGA

Elektra varomų gaminių negalima išmesti kartu su buitinėmis atliekomis, juos reikia pristatyti į atitinkamas utilizavimo vietas. Dėl informacijos apie šalinimą kreipkitės į gaminio pardavėją arba vietos valdžios instituciją. Elektros ir elektroninės įrangos atliekose yra ekologiškai inertinių medžiagų. Neperdirbta įranga kelia potencialų pavojų aplinkai ir žmonių sveikatai. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" "Spółka komandytowa", kurios registruota buveinė yra Varšuvoje, ul. Pograniczna 2/4 (toliau - "Grupa Topex") informuoja, kad visos autorių teisės į šio vadovo (toliau - "Vadovas") turinį, įskaitant, be kita ko. jo tekstą, nuotraukas, diagramas, brėžinius, taip pat jo kompoziciją, priklauso tik "Grupa Topex" ir yra teisinės apsaugos objektas pagal 1994 m. vasario 4 d. Autorių teisių ir gretutinių teisių įstatymą (Žin., 2006, Nr. 90 Poz. 631, su pakeitimais). Viso Vadovo ir atskirų jo elementų kopijavimas, apdorojimas, skelbimas, keitimas komerciniais tikslais be "Grupa Topex" raštu išreikšto sutikimo yra griežtai draudžiamas ir gali užtraukti civilinę ir baudžiamąją atsakomybę. EB atitikties deklaracija Gamintojas: Sp.k., Pograniczna 2/4 02-285 Warszawa Produktas: Akumuliatorinis kampinis šlifuoklis Modelis: 58GE142 Prekybos pavadinimas: GRAPHITE Serijos numeris: 00001 ÷ 99999 Už šią atitikties deklaraciją atsako tik gamintojas. Pirmiau aprašytas gaminys atitinka šiuos dokumentus: Mašinų direktyva 2006/42/EB Elektromagnetinio suderinamumo direktyva 2014/30/ES RoHS direktyva 2011/65/ES su pakeitimais, padarytais Direktyva 2015/863/ES Ir atitinka standartų reikalavimus: EN 62841-1:2015+A11; EN IEC 62841-2-3:2021+A11 EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 63000:2018 Ši deklaracija taikoma tik tokioms mašinoms, kokios jos pateikiamos į rinką, ir neapima sudedamųjų dalių. prideda galutinis naudotojas arba atlieka vėliau. ES reziduojančio asmens, įgalioto rengti techninę dokumentaciją, vardas, pavardė ir adresas: Pasirašyta: Grupa Topex Sp. z o.o. Sp.k. Pograniczna gatvė 2/4 02-285 Varšuva Paweł Kowalski TOPEX GROUP kokybės pareigūnas Varšuva, 2023-12-22
