GEBRUIKSAANWIJZING 58GE142 Graphite

Haakse slijper: 59GE142 LET OP: LEES DEZE HANDLEIDING ZORGVULDIG DOOR VOORDAT U HET APPARAAT IN GEBRUIK NEEMT EN BEWAAR HEM ZODAT U HEM LATER KUNT RAADPLEGEN. PERSONEN DIE DE INSTRUCTIES NIET HEBBEN GELEZEN, MOGEN DE APPARATUUR NIET MONTEREN, AFSTELLEN OF BEDIENEN. SPECIFIEKE VEILIGHEIDSVOORSCHRIFTEN OPMERKING! Lees de gebruiksaanwijzing zorgvuldig door en volg de waarschuwingen en veiligheidsvoorschriften op. Het apparaat is ontworpen voor veilig gebruik. Desondanks kunnen installatie, onderhoud en gebruik van het apparaat gevaarlijk zijn. Als u de volgende procedures volgt, vermindert u het risico op brand, elektrische schokken en letsel en verkort u de installatietijd van het apparaat.

• Deze machine kan gebruikt worden als normale schuurmachine, schuurmachine met schuurpapier, schuurmachine met draadborstel en als doorslijpmachine. Volg alle veiligheidsinstructies, instructies, beschrijvingen en gegevens die bij het apparaat worden geleverd. Het niet opvolgen van de volgende instructies kan gevaar opleveren voor elektrische schokken, brand en/of ernstig letsel.

• Dit apparaat mag niet worden gebruikt voor polijsten. Gebruik van het apparaat voor andere dan de bedoelde werkzaamheden kan leiden tot gevaren en letsel.

• Gebruik geen accessoires die niet specifiek bedoeld en aanbevolen zijn door de fabrikant voor het apparaat. Het feit dat een accessoire op een apparaat kan worden gemonteerd, is geen garantie voor veilig gebruik.

• De toegestane snelheid van het gebruikte gereedschap mag niet lager zijn dan de maximumsnelheid die op het apparaat is aangegeven. Een werktuig dat sneller draait dan de toegestane snelheid kan breken en delen van het werktuig kunnen versplinteren.

• De buitendiameter en dikte van het werkgereedschap moeten overeenkomen met de afmetingen van de apparatuur. Werkgereedschappen met onjuiste afmetingen kunnen niet voldoende worden afgeschermd of geïnspecteerd.

• Gereedschap met schroefdraad moet precies op de schroefdraad op de spindel passen. Bij op een flens gemonteerde gereedschappen moet de diameter van de boring van het gereedschap overeenkomen met de diameter van de flens. Gereedschap dat niet precies op de machine past, draait101 ongelijkmatig, trilt zeer sterk en kan de controle over de machine verliezen.

• Gebruik in geen geval beschadigd gereedschap. Inspecteer het gereedschap voor elk gebruik, bijv. slijpschijven op afschilfering en scheuren, schuurpads op scheuren, slijtage of zware slijtage, draadborstels op losse of gebroken draden. Als een machine of gereedschap gevallen is, controleer het dan op schade of gebruik een ander onbeschadigd gereedschap. Als het gereedschap gecontroleerd en gerepareerd is, moet de machine gedurende één minuut op de hoogste snelheid aangezet worden, waarbij ervoor gezorgd moet worden dat de bediener en omstanders in de buurt zich buiten de zone van het draaiende gereedschap bevinden. Beschadigd gereedschap breekt meestal tijdens deze testtijd.

• Persoonlijke beschermingsmiddelen moeten worden gedragen. Draag, afhankelijk van het soort werk, een beschermingsmasker dat het hele gezicht bedekt, oogbescherming of een veiligheidsbril. Gebruik indien nodig een stofmasker, gehoorbescherming, beschermende handschoenen of een speciaal schort om je te beschermen tegen kleine deeltjes van geschuurd en bewerkt materiaal. Bescherm je ogen tegen vreemde voorwerpen in de lucht die tijdens het werk ontstaan. Een stofmasker en ademhalingsbescherming moeten het stof filteren dat tijdens het werk vrijkomt. Langdurige blootstelling aan lawaai kan leiden tot gehoorverlies.

• Omstanders moeten op een veilige afstand van het werkgebied van het apparaat worden gehouden. Iedereen die zich in de buurt van de werkende machine bevindt, moet persoonlijke beschermingsmiddelen gebruiken. Werkstuksplinters of gebroken werkgereedschap kunnen ook buiten de onmiddellijke reikwijdte splinteren en letsel veroorzaken.

• Wanneer u werkzaamheden uitvoert waarbij het apparaat in contact kan komen met verborgen elektrische draden, houd het apparaat dan alleen vast aan de geïsoleerde oppervlakken van de handgreep. Bij contact met het netsnoer kan er spanning worden overgedragen op de metalen onderdelen van het apparaat, wat een elektrische schok tot gevolg kan hebben.

• Zet het apparaat nooit neer voordat het werktuig volledig tot stilstand is gekomen. Een draaiend gereedschap kan in contact komen met het oppervlak waarop het is neergezet, waardoor u de controle over het apparaat kunt verliezen.

• Draag de machine niet terwijl deze in beweging is. Als kleding per ongeluk in contact komt met een draaiend uitrustingsstuk, kan deze naar binnen worden getrokken en kan het uitrustingsstuk zich in het lichaam van de bediener boren.

• Maak de ventilatiesleuven van het apparaat regelmatig schoon. De motorventilator zuigt stof aan in de behuizing en een grote ophoping van metaalstof kan elektrisch gevaar veroorzaken.

• Gebruik het apparaat niet in de buurt van ontvlambare materialen. Vonken kunnen deze ontsteken.

• Gebruik geen gereedschap waarvoor vloeibare koelmiddelen nodig zijn. Het gebruik van water of andere vloeibare koelmiddelen kan leiden tot elektrische schokken.

WEGWERP- EN VEILIGHEIDSAANWIJZINGEN

• Terugslag is de plotselinge reactie van de machine op de blokkering of obstructie van een roterend gereedschap zoals een slijpschijf, schuurzool, draadborstel, enz. Het haken of blokkeren leidt tot een plotselinge stop van het roterende gereedschap. Een ongecontroleerd apparaat zal dus een ruk krijgen in de richting tegengesteld aan de draairichting van het gereedschap. Wanneer bijvoorbeeld de slijpschijf vastloopt of vastloopt in het werkstuk, kan de ondergedompelde rand van de slijpschijf geblokkeerd raken en ervoor zorgen dat deze eruit valt of wordt uitgeworpen. De beweging van de slijpschijf (naar of van de bediener af) is dan afhankelijk van de bewegingsrichting van de schijf op het punt van blokkering. Daarnaast kunnen slijpschijven ook breken.

• Terugslag is een gevolg van onjuist of verkeerd gebruik van het apparaat. Het kan worden vermeden door de juiste voorzorgsmaatregelen te nemen die hieronder worden beschreven.

• Het apparaat moet stevig worden vastgehouden, met het lichaam en de handen in een positie die de terugslag verzacht. Als een extra handgreep deel uitmaakt van de standaarduitrusting, moet deze altijd worden gebruikt om de grootst mogelijke controle te hebben over de terugslagkrachten of het terugslagmoment tijdens het opstarten. De operator kan de terugslagverschijnselen onder controle houden door de juiste voorzorgsmaatregelen te nemen.

• Houd uw handen nooit in de buurt van draaiende gereedschappen. Het werkgereedschap kan uw hand verwonden door terugslag.

• Blijf uit de buurt van het bereik waar het apparaat zal bewegen tijdens terugslag. Als gevolg van terugslag beweegt het apparaat in de tegenovergestelde richting van de beweging van de slijpschijf op het punt van blokkering.

• Wees vooral voorzichtig bij het bewerken van hoeken, scherpe randen enz. Voorkom dat de gereedschappen worden afgebogen of geblokkeerd.

• Een roterend gereedschap loopt eerder vast bij het bewerken van hoeken, scherpe randen of als het terugloopt. Dit kan leiden tot controleverlies of terugslag.

• Gebruik geen houten of getande schijven.

• Dit soort gereedschap leidt vaak tot terugslag of controleverlies.

• Gebruik alleen een slijpschijf die ontworpen is voor de machine en een afscherming die ontworpen is voor de schijf. Slijpschijven die niet zijn ontworpen voor een bepaalde machine kunnen niet voldoende worden afgeschermd en zijn niet veilig genoeg.

• Gebogen slijpschijven moeten zo worden gemonteerd dat hun slijpoppervlak niet buiten de rand van de beschermkap uitsteekt. Een verkeerd gemonteerde slijpschijf die buiten de rand van de beschermkap uitsteekt, kan niet voldoende beschermd worden.

• De afscherming moet stevig aan de machine bevestigd zijn om de grootst mogelijke veiligheid te garanderen - zo geplaatst dat het deel van de slijpschijf dat blootgesteld wordt en naar de bediener gericht is zo klein mogelijk is. De beschermkap beschermt de bediener tegen puin, toevallig contact met de slijpschijf en vonken die kleding kunnen ontsteken.

• Slijpschijven mogen alleen worden gebruikt voor het werk waarvoor ze bedoeld zijn.

• Slijp bijvoorbeeld nooit met het zijvlak van een doorslijpschijf. Doorslijpschijven zijn ontworpen om materiaal te verwijderen met de rand van de schijf. Het effect van zijwaartse krachten op deze slijpschijven kan ze breken.

• Gebruik altijd onbeschadigde opspanflenzen van de juiste grootte en vorm voor de geselecteerde slijpschijf. Juiste flenzen ondersteunen de slijpschijf en verminderen zo het gevaar van breken van de schijf. Flenzen voor doorslijpschijven kunnen verschillen van die voor andere slijpschijven.

• Gebruik geen versleten slijpschijven van grotere machines. Slijpschijven voor grotere machines zijn niet ontworpen voor het hogere toerental dat kenmerkend is voor kleinere machines en kunnen daarom breken.

• Vermijd het vastlopen van de snijschijf of te veel druk. Maak geen te diepe sneden. Overbelasting van de snijschijf verhoogt de belasting op het mes en de neiging om vast te lopen of te blokkeren en dus de kans op afwerpen of breken.

• Vermijd het gebied voor en achter de draaiende snijschijf. Als u de snijschijf in het werkstuk van u af beweegt, kan de machine terugspringen met de roterende schijf direct naar u toe in geval van terugslag.

• In het geval van een vastgelopen maaischijf of een stilstand, schakelt u de machine uit en wacht u tot de schijf volledig tot stilstand is gekomen. Probeer nooit de nog bewegende schijf uit het snijgebied te trekken, want dit kan terugslag veroorzaken. De oorzaak van het vastlopen moet opgespoord en verwijderd worden.

• Start de machine niet opnieuw terwijl deze zich in het materiaal bevindt. De slijpschijf moet zijn volledige snelheid bereiken voordat je verder gaat met snijden. Anders kan de slijpschijf vastgrijpen, van het werkstuk afspringen of terugslag veroorzaken.

• Platen of grote voorwerpen moeten ondersteund worden voordat ze bewerkt worden om het risico van terugslag door een vastgelopen schijf te verkleinen. Grote werkstukken kunnen doorbuigen onder hun eigen gewicht. Het werkstuk moet aan beide kanten ondersteund worden, zowel bij de snijlijn als aan de rand.

• Wees extra voorzichtig bij het zagen van gaten in muren of op andere onzichtbare plaatsen. Als de snijschijf in het materiaal duikt, kan het gereedschap terugspringen als het in aanraking komt met gasleidingen, waterleidingen, elektriciteitskabels of andere voorwerpen.

• Gebruik geen te grote vellen schuurpapier. Volg de aanbevelingen van de fabrikant bij het kiezen van het formaat schuurpapier. Schuurpapier dat buiten de schuurplaat uitsteekt kan letsel veroorzaken en kan ertoe leiden dat het papier verstopt raakt of scheurt, of dat het terugspringt.

• Houd er rekening mee dat er zelfs bij normaal gebruik stukjes draad door de borstel verloren gaan. Overbelast de draden niet door te veel druk uit te oefenen. In de lucht zwevende stukjes draad kunnen gemakkelijk door dunne kleding en/of huid prikken.

• Als een beschermkap wordt aanbevolen, voorkom dan dat de borstel in contact komt met de beschermkap. De diameter van plaat- en potborstels kan toenemen door druk en centrifugale krachten.

• Draag altijd een veiligheidsbril bij het werken met staalborstels. AANVULLENDE VEILIGHEIDSINFORMATIE

• Verwijder de batterij uit het toestel voor alle installatiewerkzaamheden.

• Schuurgereedschap moet voor gebruik worden gecontroleerd. Het schuurgereedschap moet correct gemonteerd zijn en vrij kunnen draaien. Laat de machine als onderdeel van de test minstens één minuut onbelast draaien in een veilige positie. Gebruik geen beschadigd of trillend schuurgereedschap. Schuurgereedschap moet rond van vorm zijn. Beschadigd schuurgereedschap kan breken en letsel veroorzaken.

• Controleer na het monteren van het schuurgereedschap en voordat u de schuurmachine start of het schuurgereedschap goed gemonteerd is, of het vrij ronddraait en of het niet blijft haken aan de beschermkap.

• De spindelvergrendelknop kan alleen worden bediend als de slijpspil stilstaat.

• Controleer bij gereedschappen voor slijpschijven met schroefdraad of de lengte van de schroefdraad van de slijpschijf overeenkomt met de lengte van de schroefdraad van de as.

• Het werkstuk moet worden vastgezet. Het werkstuk in een klem of bankschroef klemmen is veiliger dan het in je hand houden.

• Als het eigen gewicht van het object geen stabiele positie garandeert, moet het worden vastgezet.

• Raak de snij- en slijpschijven niet aan voordat ze zijn afgekoeld.

• Oefen geen zijdelingse druk uit op de slijp- of doorslijpschijf. Zaag geen werkstukken die dikker zijn dan de maximale zaagdiepte van de snijschijf.

• Zorg er bij gebruik van een snelflens voor dat de binnenflens op de spindel voorzien is van een rubberen O-ring en dat deze ring niet beschadigd is. Zorg er ook voor dat de oppervlakken van de buitenflens en de binnenflens schoon zijn.

• Gebruik de snelkoppelflens alleen met schuur- en doorslijpschijven. Gebruik alleen onbeschadigde en goed werkende flenzen. JUISTE OMGANG MET EN GEBRUIK VAN BATTERIJEN

• Het opladen van de batterij moet onder controle van de gebruiker staan.

• Laad de batterij niet op bij temperaturen onder 0 C.

• Laad de accu's alleen op met de door de fabrikant aanbevolen oplader. Het gebruik van een oplader die is ontworpen om een ander type batterij op te laden, brengt brandgevaar met zich mee.

• Houd de batterij uit de buurt van metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen die kortsluiting kunnen veroorzaken. Kortsluiting van de batterijpolen kan brandwonden of brand veroorzaken.

• Bij beschadiging en/of verkeerd gebruik van de batterij kunnen gassen vrijkomen. Ventileer de ruimte, raadpleeg een arts in geval van ongemak. De gassen kunnen de luchtwegen beschadigen.

• Vloeistoflekkage uit de batterij kan zich voordoen in extreme omstandigheden. Vloeistof die uit de batterij lekt, kan irritatie of brandwonden veroorzaken. Ga als volgt te werk als er een lek wordt gedetecteerd:

• Veeg de vloeistof voorzichtig af met een doek. Vermijd contact van de vloeistof met de huid of ogen.

• als de vloeistof in contact komt met de huid, moet het betreffende lichaamsdeel onmiddellijk worden gewassen met veel schoon water of neutraliseer de vloeistof met een mild zuur zoals citroensap of azijn.

• als de vloeistof in de ogen komt, spoel ze dan onmiddellijk met veel schoon water gedurende minstens 10 minuten en raadpleeg een arts.

• Gebruik geen beschadigde of gewijzigde batterijen. Beschadigde of gewijzigde batterijen kunnen zich onvoorspelbaar gedragen, wat kan leiden tot brand, explosies of gevaar voor letsel.

• De batterij mag niet worden blootgesteld aan vocht of water.

• Houd de batterij altijd uit de buurt van een warmtebron. Laat de batterij niet gedurende langere tijd achter in een omgeving met hoge temperaturen (in direct zonlicht, in de buurt van radiatoren of ergens waar de temperatuur hoger is dan 50°C).

• Stel de batterij niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130°C kan een explosie veroorzaken. OPMERKING: Een temperatuur van 130°C kan worden gespecificeerd als 265°F.

• Alle oplaadinstructies moeten worden opgevolgd en de accu mag niet worden opgeladen bij een temperatuur buiten het bereik dat is aangegeven in de nominale tabel in de gebruiksaanwijzing. Verkeerd opladen of opladen bij temperaturen buiten het opgegeven bereik kan de accu beschadigen en het risico op brand vergroten. REPARATIE VAN ACCU'S:

• Beschadigde batterijen mogen niet worden gerepareerd. Reparaties aan de batterij zijn alleen toegestaan door de fabrikant of een erkend servicecentrum.

• De gebruikte batterij moet naar een inzamelpunt voor gevaarlijk afval worden gebracht.

VEILIGHEIDSINSTRUCTIES VOOR DE OPLADER

• De lader mag niet worden blootgesteld aan vocht of water. Het binnendringen van water in de lader verhoogt het risico op schokken. De lader mag alleen binnenshuis in droge ruimtes worden gebruikt.

• Haal de stekker van de oplader uit het stopcontact voordat u onderhoud of reiniging uitvoert.

• Gebruik de oplader niet op een ontvlambaar oppervlak (bijv. papier, textiel) of in de buurt van ontvlambare stoffen. Door de temperatuurstijging van de oplader tijdens het opladen bestaat er brandgevaar.

• Controleer elke keer voor gebruik de staat van de oplader, de kabel en de stekker. Als er schade wordt geconstateerd - gebruik de lader dan niet. Probeer de lader niet te demonteren. Laat alle reparaties over aan een erkende onderhoudswerkplaats. Een onjuiste installatie van de lader kan leiden tot een risico op elektrische schokken of brand.

• Kinderen en personen met een lichamelijke, emotionele of mentale beperking, evenals andere personen met onvoldoende ervaring of kennis om de lader met alle veiligheidsmaatregelen te bedienen, mogen de lader niet bedienen zonder toezicht van een verantwoordelijke persoon. Anders bestaat het gevaar dat het apparaat verkeerd wordt gebruikt, met letsel tot gevolg.

• Als de lader niet wordt gebruikt, moet deze worden losgekoppeld van het lichtnet.

• Alle oplaadinstructies moeten worden opgevolgd en de accu mag niet worden opgeladen bij een temperatuur buiten het bereik dat is aangegeven in de nominale tabel in de gebruiksaanwijzing. Verkeerd opladen of opladen bij temperaturen buiten het opgegeven bereik kan de accu beschadigen en het risico op brand vergroten. OPLADER REPARATIE

• Een defecte lader mag niet worden gerepareerd. Reparaties aan de lader zijn alleen toegestaan door de fabrikant of een erkend servicecentrum.

• De gebruikte lader moet naar een afvalverwerkingscentrum voor dit soort afval worden gebracht.

• ATTENTIE: Het apparaat is ontworpen voor gebruik binnenshuis.

• Ondanks het gebruik van een inherent veilig ontwerp, het gebruik van veiligheidsmaatregelen en extra beschermende maatregelen, is er altijd een restrisico op letsel tijdens het werk. Li-Ion-batterijen kunnen gaan lekken, in brand vliegen of exploderen als ze te warm worden of als er kortsluiting optreedt. Bewaar ze niet in de auto tijdens warme en zonnige dagen. Open de accu niet. Li-Ion-batterijen bevatten elektronische veiligheidsvoorzieningen die, als ze beschadigd raken, kunnen leiden tot brand of ontploffing van de batterij.

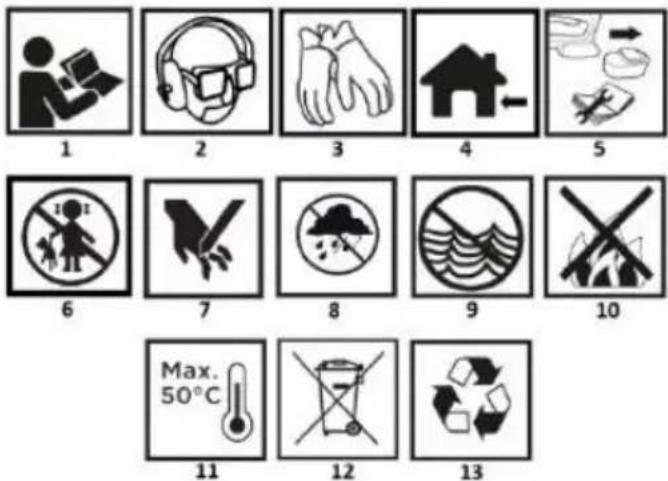

1.Lees de gebruiksaanwijzing, neem de waarschuwingen en veiligheidsvoorschriften in acht. 2.Draag een veiligheidsbril, gehoorbescherming en een beschermingsmasker. 3.Draag beschermende handschoenen. 4.Voor gebruik binnenshuis, beschermen tegen water en vocht. 5.Haal de stekker uit het stopcontact voor reparatie en onderhoud. 6.Houd kinderen uit de buurt van het apparaat.

7. Risico op verlies van vingers, wees voorzichtig.

8.Beschermen tegen regen. 9.Gooi de cellen niet in het water, ze vormen een risico voor het aquatisch milieu. 10.Gooi cellen niet in vuur 11.Laat de cellen niet warmer worden dan 50°C 12.Niet met het huishoudelijk afval weggooien. 13.Recyclebaar en selectief ingezameld.

BESCHRIJVING VAN DE GRAFISCHE ELEMENTEN

De volgende nummering verwijst naar de onderdelen van het apparaat getoond op de grafische pagina's van deze handleiding. Aanduiding Fig. A Beschrijving

Bevestigingsflenzen voor schild

Extra handvat Aanduiding Fig. B Beschrijving

Schakelaar in de aan-stand (I)

Schakelaar in de uit-stand (0)

Indicator voor huidige versnelling

• Er kunnen verschillen zijn tussen de afbeelding en het daadwerkelijke product.

CONSTRUCTIE EN TOEPASSING

De haakse slijper is een handgereedschap dat wordt aangedreven door een accu. Hij wordt aangedreven door een borstelloze gelijkstroommotor, die de rotatie overbrengt via een tandwieloverbrenging. Het kan worden gebruikt voor zowel slijpen als doorslijpen. Dit type elektrisch gereedschap wordt veel gebruikt voor het verwijderen van alle soorten bramen van het oppervlak van metalen onderdelen, oppervlaktebehandeling van lasnaden, snijden door dunwandige buizen en kleine metalen onderdelen, enz. Met de juiste accessoires kan de haakse slijper niet alleen worden gebruikt voor snijden en slijpen, maar ook voor het reinigen van bijvoorbeeld roest, verflagen, enz. Het toepassingsgebied omvat uitgebreide reparatie- en constructiewerkzaamheden met betrekking tot interieurinrichting, kameraanpassingen, enz. Het apparaat is alleen bedoeld voor droog gebruik, niet voor polijsten. Gebruik het elektrische gereedschap niet verkeerd. Misbruik.

• Hanteer geen materialen die asbest bevatten. Asbest is kankerverwekkend.

• Werk niet met materialen waarvan de stof ontvlambaar of explosief is. Bij het werken met het elektrische gereedschap ontstaan vonken die de vrijkomende dampen kunnen ontsteken.

• Doorslijpschijven mogen niet gebruikt worden voor slijpwerkzaamheden. Doorslijpschijven werken aan de voorkant en bij het slijpen met het zijvlak van een dergelijke schijf bestaat het risico dat de schijf beschadigd raakt, wat kan leiden tot persoonlijk letsel bij de gebruiker.

• Druk op de bevestigingsknop van de batterij en schuif de batterij in de aansluiting Fig. A5.

• Plaats de opgeladen batterij in de handgreephouder totdat de vasthoudknop van de batterij hoorbaar vastklikt.

Het apparaat wordt geleverd met een gedeeltelijk opgeladen batterij. De batterij moet worden opgeladen bij een omgevingstemperatuur van 4

C. Een nieuwe batterij of een batterij die lange tijd niet is gebruikt, bereikt het volledige vermogen na ongeveer 3 - 5 laad- en ontlaadcycli.

• Verwijder de batterij uit het apparaat.

• Steek de lader in een stopcontact (230 V AC).

• Plaats de batterij in de oplader. Controleer of de batterij goed op zijn plaats zit (helemaal erin).

• Als de lader is aangesloten op een stopcontact (230 V AC), gaat de groene LED op de lader branden om aan te geven dat de spanning is aangesloten.

• Als de batterij in de oplader wordt geplaatst, gaat er een rode LED branden om aan te geven dat de batterij wordt opgeladen.

• Tegelijkertijd gaan de groene LED's voor de batterijstatus pulserend branden in verschillende patronen. Als de batterij is opgeladen, brandt de LED op de oplader groen en branden alle LED's voor de batterijstatus continu. Na enige tijd gaan de lampjes voor de batterijstatus uit. De batterij mag niet langer dan 8 uur worden opgeladen. Als dit langer duurt, kunnen de batterijcellen beschadigd raken. De oplader schakelt niet automatisch uit wanneer de batterij volledig is opgeladen. De groene LED op de acculader blijft branden. De LED op de acculaadstatus gaat na enige tijd uit. Koppel de voeding los voordat u de batterij uit de oplader haalt. Vermijd opeenvolgende korte ladingen. Laad batterijen niet opnieuw op na kort gebruik. Een aanzienlijke afname van de tijd tussen noodzakelijke oplaadbeurten geeft aan dat de batterij versleten is en moet worden vervangen. Accu's worden warm tijdens het opladen. Voer geen werkzaamheden uit direct na het opladen - wacht tot de accu op kamertemperatuur is. Dit voorkomt schade aan de batterij.

AANDUIDING LAADSTATUS BATTERIJ

De batterij is uitgerust met een laadstatusindicator (3 LED's). Om de oplaadstatus van de batterij te controleren, drukt u op de knop voor de oplaadstatusindicator. Als alle LED's branden, is het oplaadniveau van de batterij hoog. Het branden van 2 LED's duidt op gedeeltelijke ontlading. Als er maar 1 diode brandt, betekent dit dat de batterij leeg is en moet worden opgeladen.

INSTALLATIE EN AFSTELLING VAN HET SCHILD

De mesbescherming beschermt de bediener tegen vuil, toevallig contact met het uitrustingsstuk of vonken. Hij moet altijd worden104 gemonteerd met extra aandacht om ervoor te zorgen dat het afdekkende deel naar de bediener is gericht.

• Dankzij het ontwerp van de bevestiging van de beschermkap kan deze zonder gereedschap in de optimale positie worden gezet.

• Maak de hendel fig. A6 op de schijfbescherming fig. A8.

• Draai de schijfbescherming Fig. A8 in de gewenste positie.

• Vergrendel door de hendel omlaag te laten gaan Fig. A6.

• Het verwijderen en afstellen van de schijfbescherming gebeurt in omgekeerde volgorde van de installatie.

VERVANGING VAN GEREEDSCHAP

• Tijdens het verwisselen van gereedschap moeten werkhandschoenen worden gedragen.

• De spilvergrendelknop fig. A1 wordt alleen gebruikt om de as van de slijpmachine te vergrendelen bij het monteren of demonteren van het uitrustingsstuk. Hij mag niet worden gebruikt als remknop terwijl de schijf draait. Dit kan de slijpmachine beschadigen of de gebruiker verwonden. SCHIJFBEVESTIGING

• Bij slijp- of doorslijpschijven met een dikte van minder dan 3 mm moet de moer van de buitenflens fig. A7 vlak aan de schijfzijde worden vastgeschroefd.

• Druk op de spilvergrendelknop Afb. A1.

• Steek de speciale sleutel (meegeleverd) in de gaten van de buitenflens.

• Draai de sleutel om - draai de buitenste flens los en verwijder deze Fig. A7.

• Plaats de schijf zodanig dat deze tegen het oppervlak van de binnenste flens wordt gedrukt, afb. A7.

• Schroef de buitenste flens vast, afb. A7, en draai deze lichtjes aan met de speciale sleutel.

• Het verwijderen van de schijven gebeurt in omgekeerde volgorde van de montage. Bij montage moet de schijf tegen het oppervlak van de binnenflens worden gedrukt en gecentreerd op de onderflens.

MONTAGE VAN WERKGEREEDSCHAP MET DRAADGAT

• Druk op de spilvergrendelknop Afb. A1

• Verwijder het eerder gemonteerde werktuig - indien aanwezig.

• Verwijder beide flenzen - binnenflens en buitenflens Fig. A7 - vóór de installatie.

• Schroef het schroefdraadgedeelte van het uitrustingsstuk op de as en draai het iets vast.

• Demontage van werkgereedschap met schroefdraadboring gebeurt in omgekeerde volgorde van montage.

MONTAGE VAN HAAKSE SLIJPER IN HAAKSE

SLIJPMACHINEHOUDER Het is toegestaan om de haakse slijper te gebruiken in een speciaal statief voor haakse slijpers, op voorwaarde dat het correct gemonteerd is in overeenstemming met de montage-instructies van de fabrikant van het statief. BEDIENING / INSTELLINGEN Controleer de staat van de slijpschijf voordat je deze gebruikt. Gebruik geen afgebrokkelde, gebarsten of anderszins beschadigde slijpschijven. Een versleten schijf of borstel moet voor gebruik direct worden vervangen door een nieuwe. Als je klaar bent met werken, schakel dan altijd de schuurmachine uit en wacht tot het gereedschap volledig tot stilstand is gekomen. Pas dan kan de schuurmachine worden opgeborgen. Rem de draaiende slijpschijf niet door deze tegen het werkstuk te drukken.

• Overbelast de slijpmachine nooit. Het gewicht van het elektrische apparaat oefent voldoende druk uit om het apparaat effectief te laten werken. Overbelasting en te hoge druk kunnen leiden tot gevaarlijke breuk van het elektrische gereedschap.

• Als de schuurmachine tijdens het gebruik valt, is het essentieel om het gereedschap te inspecteren en, indien nodig, te vervangen als het beschadigd of vervormd blijkt te zijn.

• Sla het gereedschap nooit tegen het werkmateriaal.

• Vermijd stuiteren en schrapen met de schijf, vooral bij het werken aan hoeken, scherpe randen enz. (dit kan leiden tot verlies van controle en terugslag). (dit kan leiden tot verlies van controle over het elektrische gereedschap en terugslageffect).

• Gebruik nooit schijven van cirkelzagen die ontworpen zijn voor het zagen van hout. Het gebruik van dergelijke zaagbladen resulteert vaak in een terugslagverschijnsel van het elektrische gereedschap, verlies van controle en kan leiden tot letsel bij de bediener. AAN/UIT Houd de schuurmachine tijdens het opstarten en gebruik met beide handen vast. De schuurmachine is uitgerust met een veiligheidsschakelaar om onbedoeld starten te voorkomen.

• Druk de schakelaar in stand fig. B1 om het apparaat te starten.

• Druk de schakelaar in positie fig. B2 om het apparaat uit te schakelen.

• Wacht na het starten van de slijpmachine tot de slijpschijf de maximale snelheid heeft bereikt voordat u met het werk begint. De schakelaar mag niet worden bediend terwijl de schuurmachine is in- of uitgeschakeld. De schakelaar van de schuurmachine mag alleen worden bediend als het elektrische gereedschap uit de buurt van het werkstuk is. VERSNELLINGEN SCHAKELEN OPMERKING: De molen onthoudt de laatste snelheidsinstelling die was ingesteld voordat de machine werd uitgeschakeld.

• De slijpmachine kan werken met 3 vooraf ingestelde snelheden (zie tabel). Dit kan worden gecontroleerd op het display fig. B4.

• Druk op de knop afb. B5

• Als je op de knop afb. B5 drukt, wordt de versnelling gewijzigd afhankelijk van de oorspronkelijke instelling. Dit gaat als volgt met versnelling I ingesteld, door op de knop fig. B5 te drukken schakelt u naar versnelling II, door nogmaals op de knop fig. B5 te drukken schakelt u naar versnelling III, door nogmaals op de knop fig. B5 te drukken schakelt u terug naar versnelling I.

• 1e versnelling laagste snelheid 1 diode

• 2e versnelling gemiddelde snelheid 2 diodes

• 3e versnelling hoogste snelheid 3 LED's SNIJDEN

• Snijden met een haakse slijper kan alleen in een rechte lijn.

• Snijd het materiaal niet terwijl je het in je hand houdt.

• Grote werkstukken moeten ondersteund worden en er moet op gelet worden dat de steunpunten zich dicht bij de snijlijn en aan het uiteinde van het materiaal bevinden. Materiaal dat stabiel geplaatst is, zal tijdens het snijden niet bewegen.

• Kleine werkstukken moeten bijvoorbeeld in een bankschroef of met klemmen worden vastgeklemd. Het materiaal moet zo worden opgespannen dat het snijpunt zich dicht bij het spanelement bevindt. Dit zorgt voor een grotere snijprecisie.

• Laat de snijschijf niet trillen of stampen, omdat dit de kwaliteit van de snede vermindert en de snijschijf kan breken.

• Tijdens het snijden mag er geen zijdelingse druk worden uitgeoefend op de snijschijf.

• Gebruik de juiste snijschijf afhankelijk van het te snijden materiaal.

• Bij het doorsnijden van materiaal wordt aanbevolen dat de aanvoerrichting in lijn is met de draairichting van de snijschijf.

• De zaagdiepte is afhankelijk van de diameter van de schijf.

• Gebruik alleen schijven met een nominale diameter die niet groter is dan aanbevolen voor het slijpmodel.

• Bij diepe zaagsneden (bijv. profielen, bouwstenen, bakstenen, enz.) mogen de klemflenzen niet in contact komen met het werkstuk.

• Snijschijven bereiken zeer hoge temperaturen tijdens gebruik - raak ze niet aan met onbeschermde lichaamsdelen voordat ze zijn afgekoeld. SCHUREN Slijpwerkzaamheden kunnen worden uitgevoerd met bijvoorbeeld slijpschijven, komschijven, lamellenschijven, schijven met schuurvlies, staalborstels, flexibele schijven voor schuurpapier, enz. Elk type schijf en werkstuk vereist een geschikte werktechniek en het gebruik van geschikte persoonlijke beschermingsmiddelen.

• Schijven die zijn ontworpen voor snijden mogen niet worden gebruikt voor schuren.

• Slijpschijven zijn ontworpen om materiaal te verwijderen met de rand van de schijf.

• Slijp niet met de zijkant van de schijf. De optimale werkhoek voor dit type schijf is 30

• Slijpwerkzaamheden mogen alleen worden uitgevoerd met slijpschijven die geschikt zijn voor het materiaal.

• Bij het werken met lamellenschijven, schuurvliesschijven en flexibele schijven voor schuurpapier moet worden gelet op de juiste invalshoek, zodat de lamellen parallel zijn aan het werkstuk.

• Schuur niet met het hele oppervlak van de schijf.105

• Deze soorten schijven worden gebruikt voor het bewerken van vlakke oppervlakken.

• Draadborstels zijn voornamelijk bedoeld voor het reinigen van profielen en moeilijk bereikbare plaatsen. Ze kunnen worden gebruikt om bijvoorbeeld roest, verflagen enz. van materiaaloppervlakken te verwijderen.

• Gebruik alleen gereedschappen waarvan de toegestane snelheid hoger is dan of gelijk is aan de maximale snelheid van de onbelaste haakse slijper.

BEDIENING EN ONDERHOUD

Verwijder de batterij uit het apparaat voordat u overgaat tot installatie, afstelling, reparatie of bediening.

• Het wordt aanbevolen om het apparaat onmiddellijk na elk gebruik schoon te maken.

• Gebruik geen water of andere vloeistoffen om schoon te maken.

• Het apparaat moet worden schoongemaakt met een droge doek of worden doorgeblazen met perslucht onder lage druk.

• Gebruik geen reinigingsmiddelen of oplosmiddelen, want deze kunnen de plastic onderdelen beschadigen.

• Maak de ventilatiesleuven in de motorbehuizing regelmatig schoon om oververhitting van het apparaat te voorkomen.

• Als er overmatige vonken op de commutator ontstaan, laat dan de koolborstels van de motor controleren door een gekwalificeerd persoon.

• Bewaar het apparaat altijd op een droge plaats buiten het bereik van kinderen.

• Bewaar het apparaat met verwijderde batterij.

• Eventuele defecten moeten worden verholpen door de geautoriseerde servicedienst van de fabrikant. Energy+ haakse slijper 58GE142 Parameter Waarde Accuspanning 18 V DC Nominale snelheid 0-3500/6500/9200 min

58GE142 geeft zowel het type als de aanduiding van de machine aan

Informatie over geluid en trillingen Het geluidsemissieniveau van de apparatuur wordt beschreven door: het uitgezonden geluidsdrukniveau LpA en het geluidsvermogenniveau LWA (waarbij K de meetonzekerheid is). De trillingen die door de apparatuur worden uitgestraald, worden beschreven door de trillingsversnellingswaarde ah (waarbij K de meetonzekerheid is). Het geluidsdrukniveau LpA , het geluidsvermogenniveau LWA en de trillingsversnellingswaarde ah die in deze instructies worden gegeven, zijn gemeten in overeenstemming met EN 62841-1. Het opgegeven trillingsniveau ah kan worden gebruikt voor het vergelijken van apparatuur en voor een voorlopige beoordeling van blootstelling aan trillingen. Het vermelde trillingsniveau is alleen representatief voor het basisgebruik van het apparaat. Als het apparaat voor andere toepassingen of met ander gereedschap wordt gebruikt, kan het trillingsniveau veranderen. Een hoger trillingsniveau wordt beïnvloed door onvoldoende of te weinig onderhoud aan het apparaat. De bovengenoemde redenen kunnen leiden tot een verhoogde blootstelling aan trillingen gedurende de gehele werkperiode. Om de blootstelling aan trillingen nauwkeurig te kunnen schatten, moet rekening worden gehouden met perioden waarin het apparaat is uitgeschakeld of waarin het is ingeschakeld maar niet voor het werk wordt gebruikt. Als alle factoren nauwkeurig zijn ingeschat, kan de totale blootstelling aan trillingen veel lager uitvallen. Om de gebruiker te beschermen tegen de effecten van trillingen, moeten extra veiligheidsmaatregelen worden genomen, zoals cyclisch onderhoud van de machine en het werkgereedschap, zorgen voor een goede handtemperatuur en een goede werkorganisatie. MILIEUBESCHERMING

Elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden weggegooid, maar moeten naar een geschikte afvalverwerkingsfaciliteit worden gebracht. Neem contact op met uw leverancier of de plaatselijke autoriteiten voor informatie over afvalverwerking. Afgedankte elektrische en elektronische apparatuur bevat milieu-inerte stoffen. Apparatuur die niet wordt gerecycled, vormt een potentieel risico voor het milieu en de volksgezondheid. "Grupa Topex Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa met maatschappelijke zetel in Warschau, ul. Pograniczna 2/4 (hierna: "Grupa Topex") deelt mee dat alle auteursrechten op de inhoud van deze handleiding (hierna: "Handleiding"), met inbegrip van onder andere. De tekst, foto's, diagrammen, tekeningen en de samenstelling ervan behoren uitsluitend toe aan Grupa Topex en vallen onder de wettelijke bescherming van de wet van 4 februari 1994 betreffende het auteursrecht en de naburige rechten (Staatsblad 2006 nr. 90 Poz. 631, zoals gewijzigd). Het kopiëren, verwerken, publiceren, wijzigen voor commerciële doeleinden van het gehele Handboek en de afzonderlijke elementen ervan, zonder de schriftelijke toestemming van Grupa Topex, is ten strengste verboden en kan leiden tot civiele en strafrechtelijke aansprakelijkheid. EG-verklaring van overeenstemming Fabrikant: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa Product: Draadloze haakse slijper Model: 58GE142 Handelsnaam: GRAPHITE Serienummer: 00001 ÷ 99999 Deze conformiteitsverklaring wordt afgegeven onder volledige verantwoordelijkheid van de fabrikant. Het hierboven beschreven product voldoet aan de volgende documenten: Machinerichtlijn 2006/42/EG Richtlijn elektromagnetische compatibiliteit 2014/30/EU RoHS-richtlijn 2011/65/EU zoals gewijzigd door Richtlijn 2015/863/EU En voldoet aan de eisen van de normen: EN 62841-1:2015+A11; EN IEC 62841-2-3:2021+A11 EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 63000:2018 Deze verklaring heeft alleen betrekking op de machine zoals die in de handel wordt gebracht en niet op componenten toegevoegd door de eindgebruiker of later door hem/haar uitgevoerd. Naam en adres van de in de EU woonachtige persoon die gemachtigd is om het technisch dossier voor te bereiden: Ondertekend namens: Grupa Topex Sp. z o.o. Sp.k. 2/4 Pograniczna-straat 02-285 Warschau Paweł Kowalski Kwaliteitsfunctionaris TOPEX GROEP Warschau, 2023-12-22
