LIETOŠANAS INSTRUKCIJA 58GE142 Graphite

Rūpīgi izlasiet lietošanas instrukciju, ievērojiet tajā ietvertos brīdinājumus un drošības nosacījumus. Ierīce ir izstrādāta drošai ekspluatācijai. Tomēr ierīces uzstādīšana, apkope un ekspluatācija var būt bīstama. levērojot turpmāk minētās procedūras, samazināsiet ugunsgrēka, elektriskās strāvas trieciena, traumu risku un ierīces uzstādīšanas laiku.

UZMANİGI IZLASIET LIETOŠANAS PAMÄCİBU, LAI IEPAZITOS AR IERİCI, SAGLABÄJIET ŠO ROKASGRÄMATU TURPMÄKAI LIETOŠANAI.

DROŠĪBAS NOTEIKUMI

İPAŠI NOTEIKUMI DROŠAI LENKA SLİPMAŠINU EKSPLUATACIJAI DROŠIBAS INSTRUKCIJAS SLİPĒŠANAI, SLİPĒŠANAI AR SMILŠPAPIRU, DARBAM AR STIEPLU BIRSTEM UN GRIEŠANAI AR SLİPRIPU.

- Šo mašinu var izmantot kā parastu slīpmašinu, slīpmašinu ar smilšpapīru, slīpmašinu ar stieplu suku un slīpmašinu ar slīpripu. levērojiet visus drošības norādījumus, instrukcijas, aprakstus un datus, kas pievienoti mašinai.

Šo norādījumu neievērošana var radīt elektriskās strāvas trieciena, ugunsgrēka un/vai smagu traumu briesmas.

- Šo ierīci nedrīkst izmantot pulēšanai. Ierīces lietošana citam darbam, nevis paredzētajam, var radīt apdraudējumus un traumas.

- Neizmantojiet piederumus, kas nav īpaši paredzēti un ko ražotājs nav ieteicis ierīcei. Tas, ka piederumu var uzstādīt ierīcei, nav drošas lietošanas garantija.

- Izmantotā darba rīka pieļaujamais ātrums nedrīkst būt mazāks par maksimālo ātrumu, kas norādīts uz iekārtas. Darba rīks, kas griežas ātrāk par pieļaujamo ātrumu, var salūzt un tā dalas var saškelties.

- Darba rīka ārējam diametram un biezumam jāatbilst iekārtas izmēriem. Darba rīkus ar nepareiziem izmēriem nevar pietiekami aizsargāt vai pārbaudīt.

- Darba instrumentiem ar vītņotiem ieliktniem precīzi jāpiegul vārpstas vītnei. Ar atloku montētiem darba instrumentiem darba instrumenta urbuma diametram jāsakrīt ar atloka diametru. Darbarīki, kas nevar precīzi piestiprināties pie mašīnas, rotēs nevienmērīgi, ħoti stipri vibrēs un var izraisīt mašīnas vadības zudumu.

- Nekādā gadījumā nedrīkst izmantot bojātus darba rīkus. Pirms katras lietošanas reizes pārbaudiet darbarīkus, piemēram, slīpēšanas ritenus, lai konstatētu, vai tie nav saskrāpējušies un radušās plaisas, slīpēšanas spilventiņus, lai konstatētu plaisas, nodilumu vai lielu nodilumu, stieplų birstes, lai konstatētu, vai stieples nav atslābušas vai salauztas. Ja mašīna vai darba rīks ir nokritis, pārbaudiet, vai tas nav bojāts, vai izmantojet citu nebojātu instrumentu. Ja darbarīks ir pārbaudīts un nostiprināts, mašīna uz vienu minūti jāieslēdz ar vislielāko apgriezienu skaitu, uzmanot, lai operators un tuvumā esošie apkārtējie cilvēki atrastos ārpus rotējošā darbarīka darbības zonas. Bojātie instrumenti parasti salūst šajā pārbaudes laikā.

- Jālieto individuālie aizsardzības līdzekļi. Atkarībā no darba veida jālieto aizsargmaska, kas nosedz visu seju, acu aizsardzība vai aizsargbrilles. Ja nepieciešams, izmantojiet putekļu masku, dzirdes aizsardzības līdzekļi, aizsargcimdus vai speciālu priekšautu, lai pasargātu no mazām slīpēta un apstrādāta materiāla dalīnām. Aizsargājiet acis no darba laikā gaisā nonākušiem svešķermeņiem. Ar putekļu masku un elpošanas ceļu aizsardzības līdzekļiem jāfiltrē darba laikā radušies putekļi. Ilgstoša trokšņa iedarbība var izraisīt dzirdes zudumu.

- Jāuzmanās, lai apkārtējie cilvēki atrastos drošā attālumā no ierīces darbības zonas. Visiem, kas atrodas darba iekārtas tuvumā, jālieto individuālie aizsardzības līdzekļi. Darbagaldu škembas vai salauzti darba rīki var šķelties un radīt traumas arī ārpus tiešās darbības zonas.

- Veicot darbus, kuros instruments var saskarties ar sleptiem elektrības vadiem, turiet instrumentu tikai par roktura izolētajām virsmām. Saskaroties ar elektrotikla vadu, spriegums var tikt pārnests uz instrumenta metāla dalām, kas var izraisīt elektrošoku.

- Nekad nenovietojiet ierīci, pirms darba rīks nav pilnībā apstājies. Rotējošais darbarīks var saskarties ar virsmu, uz kuras tas ir nolikts, tādējādi jūs varat zaudēt kontroli pār ierīci.

- Nepārnēsājiet mašīnu, kamēr tā ir kustībā. Apgērba nejauša saskare ar rotējošu darba rīku var izraisīt tā ievilkšanu un darba rīka iueurbšanos operatora kernenī.

- Regulāri tīriet ierīces ventilācijas atveres. Motora ventilators ilevelk puteklus korpusā, un liels metāla puteklu uzkrājums var radīt elektrības apdraudējumu.

- Nelietojiet ierīci viegli uzliesmojošu materiālu tuvumā. Tie var aizdegties no dzirkstelām.

- Neizmantojiet instrumentus, kuriem nepieciešams škidrs dzesēšanas škidrums. Ūdens vai citu škidro dzesētāju izmantošana var izraisīt elektrošoku.

IZMEŠANAS UN DROŠĪBAS NORĀDĪJUMI

- Atpakalplūsma ir mašīnas pēkšņa reakcija uz rotējoša instrumenta, piemēram, slīpripas, slīpripas, stieplu sukas u. c., blokēšanu vai škēršlu radīšanu. Aizkeršanās vai blokēšanās izraisa pēkšņu rotējošā darba rīka apstāšanos. Tādējādi nekontrolējama ierīce tiek aizstumta virzienā, kas ir pretējs darba rīka rotācijas virzienam. Ja, piemēram, slīpēšanas ritenis iestrēgst vai iesprūst apstrādājamajā

priekšmetā, slīpēšanas riteņa iegremdētā mala var blokēties un izraisīt tā izkrišanu vai izmešanu. Slīpēšanas riteņa kustība (virzienā uz operatoru vai prom no tā) tad ir atkarīga no riteņa kustības virziena blokēšanas vietā. Turklāt slīpripas var arī salūzt.

• Atgriešanās ir nepareizas vai nepareizas ierīces lietošanas sekas. To var novērst, veicot tālāk aprakstītos piesardzības pasākumus.
• lerīce jātur stingri, ar kernenì un rokām tādā stāvoklī, lai mīkstinātu atsitienu. Ja standarta aprīkojumā ir iekļauts papildu rokturis, tas vienmēr jāizmanto, lai palaišanas laikā varētu pēc iespējas labāk kontrolēt atvilces spēku vai atvilces momentu. Operators var kontrolēt trieciena un atvilces parādības, veicot atbilstošus piesardzības pasākumus.
• Nekad neturiet rokas tuvu rotējošiem darba rīkiem. Darba rīks var savainot jūsu roku atsitiena dēl.
• Atrodieties tâlâk no darbîbas zonas, kur ierīce pārvietosies atsitiena laikā. Atsitiena rezultātā ierīce pārvietojas pretējā virzienā slīpripas kustībai blokēšanas vietā.
• Esiet īpaši uzmanīgi, apstrādājot stūrus, asas malas utt. Nelaujiet darba instrumentiem atliecties vai blokēties.
• Rotējošs darbarīks ir vairāk pakļauts aizķeršanās riskam, ja tiek apstrādāti lenķi, asas malas vai ja tas ir atgrūsts atpakal. Tas var klūt par kontroles zuduma vai atsitiena cēloni.
• Neizmantojiet koka vai zobainus diskus.
• Šāda veida darba rīki bieži vien izraisa atsitienu vai kontroles zudumu.

IPASI DROŠIBAS NORADIJUMI SLIPESANAI UN GRIEŠANAI AR SLIPRIPU

• Izmantojiet tikai slīpēšanas disku, kas paredzēts darbgaldam, un šim diskam paredzētu aizsargu. Slīpēšanas diskus, kas nav paredzēti konkrētai mašīnai, nevar pietiekami aizsargāt un tie nav pietiekami droši.
• Izliektie slīpēšanas diski jāuzstāda tā, lai to slīpēšanas virsma neizvirzītos ārpus aizsargvāciņa malas. Nepareizi uzstādītu slīpēšanas disku, kas izvirzās ārpus aizsargvāciņa malas, nevar pietiekami aizsargāt.
• Aizsargam jābūt stingri piestiprinātam pie mašīnas, lai garantētu pēc iespējas lielāku drošību, - tas jānovieto tā, lai slīpripas daļa, kas ir atklāta un vērsta pret operatoru, būtu pēc iespējas mazāka. Aizsargs pasargā operatoru no gružiem, nejaušas saskares ar slīpripu, kā arī no dzirksteļām, kas var aizdedzināt apģērbu.
• Slīpēšanas diskus drīkst izmantot tikai tiem paredzētajiem darblem.
• Piemēram, nekad neslīpējiet ar griezējriteņa sānu virsmu. Griešanas diski ir paredzēti materiāla noņemšanai ar diska malu. Šiem slīpēšanas diskiem sānu spēki var tos salauzt.
• Vienmēr izmantojiet nebojātus, pareizā izmēra un formas stiprinājuma atlokus, kas atbilst izvēlētajam slīpripas izmēram un formai. Pareizi piestiprinātie atloki atbalsta slīpēšanas disku un tādējādi samazina tā lūzuma risku. Frēzes griezējdiskiņiem var atškirties no citu slīpēšanas disku frēzēm.
• Neizmantojiet nolietotus slīpēšanas diskus no lielākām mašīnām. Lielāku mašīnu slīpēšanas diski nav paredzēti lielākiem apgriezieniem minūtē, kas raksturīgi mazākām mašīnām, tāpēc tie var salūzt.

PAPILDU SPECIFISKI DROŠĪBAS NORĀDĪJUMI SLĪPĒŠANAS RITENU GRIEŠANAI

• Izvairieties no griešanas diska aizkeršanās vai pārāk liela spiediena. Neveiciet pārāk dzilus iegriezumus. Pārslodze palielina griešanas diska slodzi un tā tendenci aizkerties vai blokēties, tādējādi palielinot izmešanas vai lūzuma iespēju.
• Izvairieties no zonas pirms un aiz rotējošā griešanas diska. Pļaušanas diska pārvietošana apstrādājamā izstrādājumā prom no jums var izraisīt mašīnas atvilkšanu ar rotējošo disku tieši pret jums, ja notiek atsitiens.
• lesprūduša griešanas diska vai apstāšanās gadījumā izslēdziet mašīnu un pagaidiet, līdz disks pilnībā apstājas. Nekad nemēģiniet izvilk t vēl kustīgo disku no griešanas zonas, jo tas var izraisīt atsitienu. Jāatrod un jānovērš aizkeršanās cēlonis.
• Neiedarbiniet mašīnu no jauna, kamēr tā atrodas materiālā. Pirms turpināt griešanu, griešanas ritenim jāsasniedz pilns apgriezienu skaits. Pretējā gadījumā slīpēšanas ritenis var aizkerties, atlēkt no apstrādājamās detaļas vai izraisīt atsitienu.
• Plāksnes vai lielus priekšmetus pirms apstrādes ir jāatbalsta, lai samazinātu diska atsitiena risku, ko var izraisīt iesprūdis disks. Lieli apstrādājamie priekšmeti var saliekties zem sava svara. Apstrādājamais gabals jāatbalsta no abām pusēm, gan pie griešanas līnijas, gan pie malas.

- Esiet īpaši uzmanīgi, kad griežat caurumus sienās vai strādājat citās neredzamās zonās. Ja griezejdisks iegrimst materiālā, instruments var atsitināties, ja tas saskaras ar gāzes caurulēm, ūdensvadiem, elektrības kabeliem vai citiem priekšmetiem.

IPASI DROŠIBAS NORADIJUMI SLIPESANAI AR SMILSPAPIRU

- Neizmantojiet liela izmēra smilšpapīra loksnes. Izvēloties smilšpapīra izmēru, ievērojiet ražotāja ieteikumus. Smilšpapīrs, kas izvirzās ārpus slīpēšanas plāksnes, var radīt traumas un var izraisīt papīra aizkeršanos, plīsumus vai atkrišanu.

IPASI DROŠIBAS NORADIJUMI DARBAM AR STIEPLU BIRSTEM

• Jānem vērā, ka, pat normāli lietojot, caur birsti tiek zaudēti stieples gabaliņi. Nepārslogojiet vadus, pielietojot pārāk lielu spiedienu. Gaisā nonākušie stieples gabaliņi var viegli izlauzties cauri plānam apgērbam un/vai ādai.
• Ja ieteicams izmantot aizsargu, neļaujiet sukai saskarties ar aizsargu. Plākšņu un trauku birstes diametrs var palielināties spiediena un centrbēdzes spēku dēļ.
• Strādājot ar stieplu birstēm, vienmēr lietojiet aizsargbrilles.

PAPILDU DROŠĪBAS INFORMĀCIJA

• Pirms visiem uzstādīšanas darbiem izņemiet akumulatoru no ierīces.
• Pirms lietošanas slīpēšanas instrumenti ir jāpārbauda. Slīpēšanas instrumentam jābūt pareizi piestiprinātam un brīvi rotētam. Veicot pārbaudi, vismaz vienu minūti darbiniet mašīnu bez slodzes drošā pozīcijā. Neizmantojiet bojātus vai vibrējošus slīpēšanas instrumentus. Slīpēšanas instrumentiem jābūt apaļas formas. Bojāti slīpēšanas instrumenti var salūzt un radīt traumas.
• Pēc slīpēšanas instrumenta uzstādīšanas un pirms slīpmašīnas iedarbināšanas pārbaudiet, vai slīpēšanas instruments ir pareizi uzstādīts, vai tas brīvi griežas un vai tas nav aizkēries uz aizsarga.
• Vārpstas blokēšanas pogu var darbināt tikai tad, ja slīpēšanas vārpsta ir nekustīga.
• Instrumentiem, kas paredzēti slīpēšanas diskiem ar vītnēm, pārbaudiet, vai slīpēšanas diska vītnes garums atbilst vārpstas vītnes garumam.
• Apstrādājamais gabals ir jānostīprina. Drošāk ir detaļu saspiest skavā vai savilcējierīcē, nekā turēt to rokās.
• Ja objekta svars nenodrošina stabilu stāvokli, tas ir jānostiprina.
• Nepieskarieties griešanas un slīpēšanas diskiem, pirms tie nav atdzisuši.
• Nespiediet slīpēšanas vai griešanas disku sānu virzienā. Negrieziet apstrādājamos priekšmetus, kas ir biezāki par griešanas diska maksimālo griešanas dzilumu.
• Ja izmantojat ātrās darbības atloku, pārliecinieties, ka uz vārpstas piestiprinātais iekšējais atloks ir aprīkots ar gumijas blīvgredzenu un ka šis gredzens nav bojāts. Pārliecinieties arī, ka ārējā atloka un iekšējā atloka virsmas ir tīras.
• Ātrās darbības atloku izmantojiet tikai ar abrazīviem un griešanas diskiem. Izmantojiet tikai nebojātus un pareizi funkcionējošus atlokus.

PAREIZA AKUMULATORU LIETOŠANA UN EKSPLUATĆCIJA

- Akumulatora uzlādes procesam jābūt lietotāja kontrolē.

- Izvairieties no akumulatora uzlādes temperatūrā, kas zemāka par 0 C.°

- Uzlādējiet akumulatorus tikai ar ražotāja ieteikto lādētāju. Izmantojot lādētāju, kas paredzēts cita tipa akumulatoru uzlādei, pastāv ugunsgrēka risks.

- Kad akumulators netiek lietots, turiet to tālāk no metāla priekšmetiem, piemēram, papīra saspraudēm, monētām, atslēgu nagiem, skrūvēm vai citiem maziem metāla priekšmetiem, kas var radīt īssavienojumu akumulatora terminālos. Akumulatora spailu īssavienojums var izraisīt apdegumus vai ugunsgrēku.

- Akumulatora bojājumu un/vai nepareizas lietošanas gadījumā var izdalīties gāzes. Izvēdiniet telpu, diskomforta gadījumā konsultējieties ar ārstu. Gāzes var bojāt elpošanas celus.

- Ekstrēmos apstāklos var rasties škidruma noplūde no akumulatora. Škidruma noplūde no akumulatora var izraisīt kairinājumu vai apdegumus. Ja tiek konstatēta noplūde, rīkojieties šādi:

- Rūpīgi noslaukiet šķidrumu ar drānu. Izvairīties no šķidruma saskares ar ādu vai acīm.

- ja škidrums nonāk saskarē ar ādu, attiecīgā kermana vieta nekavējoties jānomazgā ar lielu daudzumu tīra ūdens vai jāneitralizē škidrums ar vieglu skābi, piemēram, citronu sulu vai etiki.

- ja škidrums noklūst acīs, nekavējoties vismaz 10 minūtes skalot acis ar lielu daudzumu tīra ūdens un meklēt medicīnisku palīdzību.

• Neizmantojiet bojātu vai pārveidotu akumulatoru. Bojātas vai pārveidotas baterijas var darboties neparedzēti, izraisot ugunsgrēku, sprādzienu vai traumu draudus.
• Akumulatoru nedrīkst pakļaut mitruma vai ūdens iedarbībai.
• Akumulatoru vienmēr turiet tālu no karstuma avota. Neatstājiet to ilgstoši augstā temperatūrā (tiešos saules staros, radiatoru tuvumā vai vietās, kur temperatūra pārsniedz 50°C).
• Akumulatoru nepakļaujiet uguns iedarbībai vai pārmērīgai temperatūrai. Uguns vai temperatūras virs 130°C iedarbība var izraisīt sprādzienu.

PIEZIME: 130°C temperatūru var norādīt kā 265°F.

- Jäievëro visi uzlādes norādījumi, un akumulatoru nedrīkst uzlādēt temperatūrā, kas ir ārpus ekspluatācijas instrukcijas tabulā norādītā diapazona. Nepareiza uzlāde vai uzlāde temperatūrā, kas ir ārpus norādītā diapazona, var sabojāt akumulatoru un palielināt ugunsgrēka risku.

AKUMULATORU REMONTS:

• Bojātas baterijas nedrīkst remontēt. Akumulatoru drīkst remontēt tikai ražotājs vai pilnvarots servisa centrs.
• Izlietotā baterija jānogādā šāda veida bīstamo atkritumu iznīcināšanas centrā.

LĀDĒTĀJA DROŠĪBAS INSTRUKCIJAS

• Lādētājs nedrīkst būt pakļauts mitruma vai ūdens iedarbībai. Ūdens iekļūšana lādētājā palielina trieciena risku. Lādētāju drīkst lietot tikai telpās, sausās telpās.
• Pirms apkopes vai tīrīšanas darbu veikšanas atvienojiet lādētāju no elektrotīkla.

- Nelietojiet lādētāju uz viegli uzliesmojošas virsmas (piemēram, papīra, tekstila) vai viegli uzliesmojošu vielu tuvumā. Lādētāja temperatūras paaugstināšanās lādēšanas procesa laikā rada aizdegšanās risku.

- Katru reizi pirms lietošanas pärbaudiet lādētāja, kabela un kontaktdakšas stāvokli. Ja tiek konstatēti bojājumi, lādētāju nelietojiet. Nemēginiet izjaukt lādētāju. Visus remontdarbus nododiet autorizētai servisa darbnīcai. Nepareiza lādētāja uzstādīšana var radīt elektriskās strāvas trieciena vai ugunsgrēka risku.

- Bērni un fiziski, emocionāli vai garīgi atpalikušas personas, kā arī citas personas, kuru pieredze vai zināšanas nav pietiekamas, lai darbinātu lādētāju, ievērojot visus drošības pasākumus, nedrīkst lietot lādētāju bez atbildīgas personas uzraudzības. Pretējā gadījumā pastāv risks, ka ierīce tiks nepareizi lietota, kā rezultātā var tikt gūti ievainojumi.

- Ja lādētājs netiek lietots, tas jāatvieno no elektrotīkla.

- Jäievēro visi uzlādes norādījumi, un akumulatoru nedrīkst uzlādēt temperatūrā, kas ir ārpus ekspluatācijas instrukcijas tabulā norādītā diapazona. Nepareiza uzlāde vai uzlāde temperatūrā, kas ir ārpus norādītā diapazona, var sabojāt akumulatoru un palielināt ugunsgrēka risku.

LĀDĒTĀJA REMONTS

• Bojātu lādētāju nedrīkst remontēt. Lādētāja remontu drīkst veikt tikai ražotājs vai pilnvarots servisa centrs.
• Izlietotais lādētājs jānogādā šāda veida atkritumu iznīcināšanas centrā.
• UZMANĪBU: lerīce ir paredzēta darbam telpās.
• Neraugoties uz to, ka tiek izmantota pēc būtības droša konstrukcija, drošības pasākumi un papildu aizsardzības pasākumi, darba laikā vienmēr pastāv atlikušais traumu risks.

Li-lon akumulatori var noplust, aizdegties vai eksplodēt, ja tie tiek sasildīti līdz augstai temperatūrai vai notiek ëssavienojums. Neglabājiet tās automašinā karstās un saulainās dienās. Neatveriet akumulatoru komplektu. Li-lon akumulatori satur elektroniskās drošības ierīces, kuru bojājuma gadījumā akumulators var aizdegties vai eksplodēt.

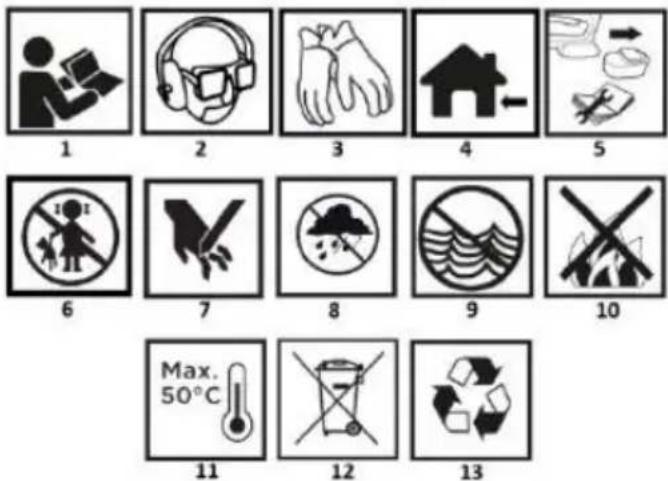

PIKTOGRAMMAS UN BRĪDINĀJUMI

1 2 3 4 5 6 7 8 9 10 Max. 50°C 11 12 13

1. Izlasiet lietošanas instrukciju, ievērojiet tajā ietvertos brīdinājumus un drošības nosacījumus.
   2.Nēsājiet aizsargbrilles un ausu aizsarglīdzekļus, kā arī aizsargmasku.
2. Valkājiet aizsargcimdus.
3. Lietošanai iekštelpās, pasargājiet no ūdens un mitruma.
   5.Pirms remonta un tehniskās apkopes atvienojiet no strāvas padeves.
   6.Sargājiet bērnus no ierīces.
4. Risk zaudēt pirkstus, lietojiet piesardzīgi.
5. Protect no lietus.
6. Neizmetiet šūnas ūdenī, jo tās rada risku ūdens videi.
   10.Neiemetiet šūnas ugunī
   11.Nelaujiet šūnām sakarst vairāk par 50°C
7. Neizmetiet kopā ar sadzīves atkritumiem.
8. Pārstrādājami un selektīvi savācami.

GRAFISKO ELEMENTU APRAKSTS

Tālāk norādītā numerācija attiecas uz ierīces sastāvdaļām. attēlots šīs rokasgrāmatas grafiskajās lapās.

Apzīmējums A attēls	Apraksts
1	Vārpstas blokēšanas poga
2	Pārslēdziet
3	Galvenais rokturis
4	Vadības panelis
5	Akumulatora ligzda
6	Asmeņu aizsarga fiksators
7	Vairoga montāžas atloki
8	Vairogs
9	Papildu rokturis
Apzīmējums B attēls	Apraksts
1	Slēdzis ieslēgtā stāvoklī (I)
2	Slēdzis izslēgtā stāvoklī (0)
3	Akumulatora uzlādes statusa indikators
4	Pašreizējā pārnesuma indikators
5	Nostrādāšanas poga

* lespējamas atšķirības starp grafisko attēlu un faktisko produktu.

KONSTRUKCIJA UN PIELIETOJUMS

Lenka slīpmašina ir ar akumulatoru darbināms rokas darbarīks. To darbina līdzstrāvas bezsuku motors, kas rotāciju pārnes ar lenka pārnesumkārbas palīdzību. To var izmantot gan slīpēšanai, gan griešanai. Šāda veida elektroinstrumentu plaši izmanto visu veidu urbumu noņemšanai no metāla detaļu virsmas, šuvju virsmas apstrādei, plānsienu cauruļu un mazu metāla detaļu griešanai u. c. Izmantojot atbilstošus piederumus, lenka slīpmašīnu var izmantot

ne tikai griešanai un slīpēšanai, bet arī, piemēram, rūsas, krāsas pārklājumu tīrīšanai u. c.

Tās izmantošanas jomas ietver plašus remonta un celtniecības darbus, kas saistīti ar iekšējo apdari, telpu pielāgošanu utt.

Ierīce ir paredzēta tikai sausai lietošanai, nevis pulēšanai. Neizmantojiet elektroinstrumentu nepareizi.

Nepareiza lietošana.

• Nestrādājiet ar azbestu saturošiem materiāliem. Azbests ir kancerogēns.
• Nedarboties ar materiāliem, kuru putekļi ir viegli uzliesmojoši vai sprādzienbīstami. Strādājot ar elektroinstrumentu, rodas dzirksteles, kas var aizdedzināt izdalītos tvaikus.
• Slīpēšanas darbiem nedrīkst izmantot griezējdiski. Nogriešanas diski darbojas uz virsmas, un, slīpējot ar šāda diska sānu virsmu, pastāv risks sabojāt riteni, kā rezultātā operators var gūt miesas bojājumus.

IERICES DARBIBA

AKUMULATORA IZNEMŠANA / IEVIETOŠANA

• Nospiediet akumulatora fiksācijas pogu un ievietojiet akumulatoru ligzdā A5. attēls.
• levietojiet uzlādēto akumulatoru roktura turētājā, līdz akumulatora fiksācijas poga dzirdami ieslēdzas.

AKUMULATORA UZLÄDE

lerīce tiek piegādāta ar daļēji uzlādētu akumulatoru. Akumulatoru jāuzlādē apstāklos, kad apkārtējās vides temperatūra ir 4 ^0 C - 40 ^0 C. Jauns akumulators vai akumulators, kas nav lietots ilgu laiku, sasniegs pilnu jaudu pēc aptuveni 3 - 5 uzlādes un izlādes cikliem.

- Iznemiet akumulatoru no ierīces.

• lespraudiet lādētāju elektrotīkla kontaktligzdā (230 V mainstrāvas).
• levietojiet akumulatoru lādētājā .Pārbaudiet, vai akumulators ir pareizi ievietots (ievietots līdz galam).
• Kad lādētājs ir pievienots elektrotīkla kontaktligzdai (230 V mainstrāvas), uz lādētāja iedegas zaļš LED indikators, kas norāda, ka spriegums ir pievienots.
• Kad akumulators ir ievietots lādētājā, iedegsies sarkans LED indikators, kas norāda, ka akumulators tiek uzlādēts.
• Tajā pašā laikā zaļās akumulatora uzlādes statusa gaismas diodes pulsējoši iedegas dažādos modelos.

Kad akumulators ir uzlādēts, lādētāja indikators iedegas zaļā krāsā un visi akumulatora uzlādes statusa indikatori nepārtraukti iedegas. Pēc kāda laika akumulatora uzlādes statusa indikatori izslēdzas.

Akumulatoru nedrīkst uzlādēt ilgāk par 8 stundām. Pārsniedzot šo laiku, var tikt bojātas akumulatora šūnas. Lādētājs neizslēdzas automātiski, kad akumulators ir pilnībā uzlādēts. Uz lādētāja joprojām degs zaļais LED indikators. Akumulatora uzlādes stāvokļa indikators pēc kāda laika izslēgsies. Pirms akumulatora izņemšanas no lādētāja kontaktligzdas atvienojiet strāvas padevi. Izvairieties no secīgas īslaicīgas uzlādes. Neuzlādējiet akumulatorus pēc īslaicīgas lietošanas. levērojams laika samazinājums starp nepieciešamajām uzlādēm norāda, ka akumulators ir nolietojies un ir jānomaina.

Uzlādes laikā akumulatori sasilst. Neuzsāciet darbu uzreiz pēc uzlādes - pagaidiet, līdz akumulators ir sasniedzis istabas temperatūru. Tas novērsīs akumulatora bojājumus.

AKUMULATORA UZLĀDES STATUSA INDIKĀCIJA

Akumulators ir aprikots ar uzlādes stāvokla indikatoru (3 LED). Lai pārbaudītu akumulatora uzlādes stāvokli, nospiediet akumulatora uzlādes stāvokla indikatora pogu. Ja deg visi LED indikatori, akumulatora uzlādes līmenis ir augsts. Ja iedegas 2 gaismas diodes, tas norāda uz daļēju izlādi. Tas, ka deg tikai 1 diode, norāda, ka akumulators ir izlādējies un tas ir jāuzlādē.

VAIROGA UZSTĀDĪŠANA UN REGULĒŠANA

Asmeņu aizsargs pasargā operatoru no gružiem, nejaušas saskares ar darba rīku vai dzirksteļām. Tas vienmēr jāuzstāda īpaši uzmanīgi, lai nodrošinātu, ka tā nosedzošā daļa ir vērsta pret operatoru.

• Asmeņu aizsarga stiprinājuma konstrukcija ħauj bez instrumentiem regulēt aizsargu optimālā stāvoklī.
• Atbrīvojiet un pavelciet atpakal sviru attēlā. A6 uz diska aizsarga att. A8.
• Pagrieziet diska aizsargu A8. att. vēlamajā pozīcijā.
• Blokējiet, nolaižot sviru A6. attēls.
• Disku aizsarga noņemšana un regulēšana tiek veikta pretējā secībā nekā tā uzstādīšana.

INSTRUMENTU NOMAINA

• Darbarīku maiņas laikā jāvalkā darba cimdi.

- Värpstas blokēšanas poga att. A1 tiek izmantota tikai slīpmašīnas värpstas blokēšanai, montējot vai demontējot darba instrumentu. To nedrīkst izmantot kā bremzēšanas pogu, kamēr disks griežas. Šāda darbība var sabojāt slīpmašīnu vai savainot lietotāju.

DISKA UZMONTĚŠANA

• Ja slīpēšanas vai griešanas disku biezums ir mazāks par 3 mm, ārējā atloka uzgrieznis attēlā. A7 ir jāpieskrūvē līdzenumā no diska puses.
• Nospiediet vārpstas blokēšanas pogu A1. attēls.
• levietojiet speciālo atslēgu (komplektā) ārējā atloka caurumos.
• Pagrieziet atslēgu - atslābiniet un nonemiet ārējo atloku A7. attēls.
• Novietojiet disku tā, lai tas būtu piespiests pie iekšējā atloka virsmas, 1. attēls. A7.
• Uzskrūvējiet ārējo atloku, 1. attēls. A7, un nedaudz pievelciet ar speciālo uzgriežņu atslēgu.
• Disku nonemšana notiek pretējā secībā, kā tas notiek montāžas laikā. Montāžas laikā disks jāpiespiež pie iekšējās atloka virsmas un jäcentrē uz tā apakšatloka.

DARBA RIKU AR VITNOTU CAURUMU MONTAZA

• Nospiediet vārpstas blokēšanas pogu A1. attēls
• Nonemiet iepriekš uzstādīto instrumentu, ja tas ir uzstādīts.
• Pirms uzstādīšanas noņemiet abus atlokus - iekšējo atloku un ārējo atloku A7. att.
• Uzskrūvējiet darba rīka vītnoto daļu uz vārpstas un nedaudz pievelciet.
• Vītņotā urbuma darba rīku demontāža notiek pretējā secībā, nekā montāža.

LEŃKA SLIPMAŠINAS MONTĀŽA LENKA SLIPMAŠINAS STATIVĀ

Ir pieļaujama lenķa slīpmašīnas lietošana ar lenķa slīpmašīnām paredzētu statīvu, ja tas ir pareizi uzstādīts saskaņā ar statīva ražotāja montāžas instrukcijām.

DARBIBA / IESTATIJUMI

Pirms slīpēšanas diska lietošanas pārbaudiet tā stāvokli. Neizmantojiet škembas, plaisas vai citādi bojātus slīpēšanas diskus. Nolietots ritenis vai birste pirms lietošanas nekavējoties jānomaina pret jaunu.

Pabeidzot darbu, vienmēr izslēdziet slīpmašīnu un pagaidiet, līdz darba instruments pilnībā apstājas. Tikai tad slīpmašīnu var novietot.

Nebremzējiet rotējošo slīpripu, piespiežot to pie apstrādājamās detaļas.

• Nekad nepārslogojiet slīpmašīnu. Elektroinstrumenta svars rada pietiekamu spiedienu, lai efektīvi darbinātu instrumentu. Pārslodze un pārmērīgs spiediens var izraisīt bīstamu elektroinstrumenta lūzumu.
• Ja slīpmašīna darba laikā nokrīt, ir svarīgi pārbaudīt un, ja nepieciešams, nomainīt darba rīku, ja konstatēts, ka tas ir bojāts vai deformēts.
• Nekad netrieciet darba rīku pret apstrādājamo materiālu.
• Izvairieties no diska atsitieniem un skrāpēšanas, jo īpaši strādājot uz stūriem, asām malām u.c. (tas var izraisīt kontroles zudumu un atsitienu). (tas var izraisīt elektroinstrumenta kontroles zudumu un atsitiena efektu).
• Nekad neizmantojiet kokmateriālu griešanai paredzētus diskus no ripzāgiem. Šādu zāgēšanas disku izmantošana bieži vien izraisa elektroinstrumenta atsitiena parādību, kontroles zudumu un var izraisīt operatora traumas.

IESLÊGTS/IZSLÊGTS

Darba uzsākšanas un darbības laikā turiet slīpmašīnu ar abām

rokām. Slīpmašīna ir aprīkota ar drošības slēdzi, lai novērstu nejaušu iedarbināšanu.

• Nospiediet slēdzi uz pozīciju att. B1, lal iedarbinātu ierīci.
• Nospiediet slēdzi uz pozīciju att. B2, lai izslēgtu ierīci.
• Pēc slīpmašīnas iedarbināšanas pirms darba uzsākšanas pagaidiet, līdz slīpripas ir sasniedzis maksimālo ātrumu. Slēdzis nedrīkst

darboties, kamër slīpmašina ir ieslēgta vai izslēgta. Slīpmašinas slēdzi drīkst darbināt tikai tad, kad elektroinstruments atrodas tālāk no apstrādājamās detaļas.

PĀRNESUMU PĀRSLĒGŠANA

PIEZIME: Dzirnaviñas atmiñā ir saglabāts pēdējais ātruma iestatījums, kas tika iestatīts pirms ierīces izslēgšanas.

• Slīpmašīnai ir iespēja strādāt ar 3 iepriekš noteiktiem apgriezieniem (skat. veiktspējas tabulu). To var pārbaudīt uz displeja att. B4.
• Lai pārslēgtu pārnesumu, nospiediet pogu fig. B5
• Nospiežot pogu att. B5 pārslēdz pārnesumu atkarībā no sākotnējā iestatījuma. Tas notiek šādi: ja ir iestatīts I pārnesums, nospiežot pogu B5, pāriet uz II pārnesumu, vēlreiz nospiežot pogu B5, pāriet uz III pārnesumu, vēlreiz nospiežot pogu B5, pāriet atpakaļ uz I pārnesumu.
  • 1. pārnesums zemākais ātrums 1 diode
  • 2. pārnesums vidējais ātrums 2 diodes
  • 3. pārnesums, augstākais ātrums 3 gaismas diodes

CUTTING

• Griešanu ar lenka slīpmašīnu var veikt tikai taisnā līnijā.
• Nepārgrieziet materiālu, turot to rokās.
• Lieli apstrādājamie priekšmeti ir jāatbalsta, un jāraugās, lai atbalsta punkti atrastos tuvu griešanas līnijai un materiāla galam. Stabili novietotais materiāls griešanas laikā nekustēsies.
• Nelieli apstrādājamie priekšmeti jānostiprina, piemēram, skavās, ar skavām utt. Materiāls jānostiprina tā, lai griešanas punkts atrastos tuvu skavas elementam. Tas nodrošinās lielāku griešanas precizitāti.
• Nepieļaujiet griešanas diska vibrāciju vai blietēšanu, jo tas pasliktina griezuma kvalitāti un var izraisīt griešanas diska lūzumu.
• Griešanas laikā uz griešanas disku nedrīkst izdarīt sānu spiedienu.
• Izmantojiet pareizo griešanas disku atkarībā no griezējamā materiāla.
• Griežot caur materiālu, ieteicams, lai padeves virziens atbilstu griešanas diska rotācijas virzienam.
• Griešanas dzilums ir atkarīgs no diska diametra.
• Jäizmanto tikai tādi diski, kuru nominālais diametrs nav lielāks par slīpmašīnas modelim ieteikto.
• Veicot dzilus griezumus (piemēram, profiliem, celtniecības blokiem, kieģeliem u. c.), neļaujiet fiksācijas atlokiem saskarties ar apstrādājamo detalu.
• Darba laikā griešanas diski sasniedz ľoti augstu temperatūru - nepieskarieties tiem ar neaizsargātām kērmeņa daļām, pirms tie ir atdzisuši.

SANDING

Slīpēšanas darbus var veikt, izmantojot, piemēram, slīpēšanas diskus, kausveida diskus, lāpstīndiskus, diskus ar abrazīvu vilnu, stieplu birstes, elastīgus diskus smilšpapīram utt. Katram diska un apstrādājamās detaļas veidam ir nepieciešama piemērota darba tehnika un piemēroti individuālie aizsardzības līdzekļi.

• Griešanai paredzētus diskus nedrīkst izmantot slīpēšanai.
• Slīpēšanas diski ir paredzēti materiāla nonemšanai ar diska malu.
• Neslīpējiet ar diska malu. Optimālais darba leņķis šāda veida diskiem ir 30°.
• Slīpēšanas darbus drīkst veikt tikai ar materiālam piemērotiem slīpēšanas diskiem.
• Strādājot ar lāpstīņu diskiem, abrazīviem vilnas diskiem un elastīgiem slīpēšanas papīra diskiem, ir jāraugās, lai nodrošinātu pareizu uzplūdes leņķi, lai lāpstīņas būtu paralēlas apstrādājamai detaļai.
• Neslīpējiet visu diska virsmu.
• Šāda veida diskus izmanto plakanu virsmu apstrādei.
• Stieplu birstes galvenokārt ir paredzētas profilu un grūti aizsniedzamu vietu tīrīšanai. Tās var izmantot, piemēram, rūsas, krāsu pārklājumu utt. nonemšanai no materiālu virsmām.
• Jāizmanto tikai tādi darba rīki, kuru pieļaujamais ātrums ir lielāks vai vienāds ar leŋka slīpmašīnas maksimālo ātrumu bez slodzes.

EKSPLUATĀCIJA UN APKOPE

Pirms instalēšanas, regulēšanas, remonta vai darbības veikšanas izņemiet akumulatoru no ierīces.

APKOPE UN UZGLABĀŠANA

• lerīci ieteicams tīrīt uzreiz pēc katras lietošanas reizes.
• Tīrīšanai neizmantojiet ūdeni vai citus škidrumus.

• lerīce jānotīra ar sausu drānu vai jāizpūš ar zema spiediena saspiestu gaisu.

• Nelietojiet nekādus tīrīšanas līdzekļus vai šķīdinātājus, jo tie var sabojāt plastmasas detalas.

• Regulāri tīriet ventilācijas atveres motora korpusā, lai novērstu ierīces pārkaršanu.
• Ja komutatorā rodas pārmērīga dzirksteļošana, uzticiet kvalificētai personali pārbaudīt motora ogles suku stāvokli.
• Vienmēr uzglabājiet ierīci sausā, bērniem nepieejamā vietā.
• Uzglabājiet ierīci ar izņemtu akumulatoru.
• Jebkādi defekti jānovērš ražotāja pilnvarotajā servisa nodalā.

Energy+ lenka slīpmašina 58GE142
Parametrs	Vērtība
Akumulatora spriegums	18 V LĪDZSTRĀVAS SPRIEGUMS
Nominālais ātrums	0-3500/6500/9200 min ^1
Maksimālais diska diametrs	125 mm
Vārpstas vītnes	M14
IP aizsardzības klase	IPX0
Aizsardzības klase	III
Masu	1,362 kg
Ražošanas gads	2023
58GE142 norāda gan mašīnas tipu, gan apzīmējumu.

TROKŠNA UN VIBRĀCIJAS DATI

Skaņas spiediena līmenis	L_pA = 82,01 dB (A) K=3dB (A)
Skaņas jaudas līmenis	L_WA = 90,01 dB (A) K=3dB (A)
Vibrācijas paātrinājuma vērtība(galvenais rokturis)	a_h = 6,120 m/s K=1,5 m/s
Vibrācijas paātrinājuma vērtība(papildu rokturis)	a_h = 4,498 m/s K=1,5 m/s

Informācija par troksni un vibrāciju

lekārtas trokšna emisijas līmeni raksturo: emitētais skaņas spiediena līmenis LpA un skaņas jaudas līmenis LwA (kur K apzīmē mērījumu nenoteiktību). Iekārtas emitēto vibrāciju raksturo vibrācijas paātrinājuma vērtība ah (kur K ir mērījumu nenoteiktība).

Skañas spiediena līmenis LpA, skañas jaudas līmenis Lwa un vibrācijas paātrinājuma vērtība ah, kas norādīta šajos norādījumos, tika mērīta saskaņā ar EN 62841-1. Norādīto vibrācijas līmeni ah var izmantot iekārtu salīdzināšanai un vibrācijas iedarbības sākotnējam novērtējumam.

Norādītais vibrāciju līmenis ir reprezentatīvs tikai ierīces pamatlietošanas gadījumā. Ja ierīce tiek izmantota citiem mērķiem vai ar citiem darba rīkiem, vibrācijas līmenis var mainīties. Augstāku vibrācijas līmeni ietekmēs nepietiekama vai pārāk reta ierīces apkope. lepriekš minētie iemesli var izraisīt paaugstinātu vibrācijas iedarbību visā darba laikā.

Lai precīzi novērtētu vibrācijas iedarbību, ir jānem vērā periodi, kad ierīce ir izslēgta vai kad tā ir ieslēgta, bet netiek izmantota darbam. Kad visi faktori ir precīzi novērtēti, kopējā vibrācijas iedarbība var izrādīties daudz mazāka.

Lai aizsargātu lietotāju no vibrācijas iedarbības, jāievieš papildu drošības pasākumi, piemēram, cikliski jāveic mašīnas un darba rīku apkope, jānodrošina atbilstoša rokas temperatūra un pareiza darba organizācija.

VIDES AIZSARDZĪBA

Ar elektroenerğiju darbināmus izstrādājumus nedrīkst izmest kopa sadzīves atkritumiem, bet tie jānogādā atbilstošas utilizācijas vietās. I elegūtu informāciju par utilizāciju, sazinieties ar sava izstrādājuma zplatītāju vai vietējo iestādi. Elektrisko un elektronisko iekārtu atkritur satur videi nekaitīgas vielas. Aprīkojums, kas netiek pārstrādāts, ra potenciālu risku videi un cilvēku veselībai.

"Grupa Topex Spółka z ierobeżoną odpowiedzialnością" Spółka komandytowa ar juridisko adresi Varšavą, ul. Pograniczna 2/4 (turpmāk tekstā - "Grupa Topex") informē, ka visas autortiesības uz šīs rokasgrāmatas (turpmāk tekstā - "Rokasgrāmata") saturu, tostarp, cita starpā. Tās teksts, fotogrāfijas, diagrammas, zīmējumi, kā arī tās sastāvs, pieder tikai grupai Grupa Topex un ir pakļautas tiesiskai aizsardzībai saskaņa ar 1994. gada 4. februāra Likumu par autortiesībām un blakustiesībām (2006. gada 4. februāra likums Nr. 90 Poz. 631, ar grozījumiem). Visas Rokasgrāmatas un tās atsevišku elementu kopēšana, apstrāde, publicēšana, pārveidošana komerciālos nolūkos bez Grupa Topex rakstiski izteiktas piekrīšanas ir stingri aizlegta un var novest pie civiltiesiskās un kriminālatbildības.

EK atbilstības deklarācija

Ražotājs: Sp.k., Pograniczna 2/4 02-285 Warszawa

Izstrādājums: Akumulatora lenka slīpmašina

Modelis: 58GE142

Tirdzniecības nosaukums: GRAPHITE

Sērijas numurs: 00001 ÷ 99999

Šī atbilstības deklarācija ir izdota uz ražotāja atbildību.

lepriekš aprakstītais izstrādājums atbilst šādiem dokumentiem:

Mašinu direktiva 2006/42/EK

Elektromagnētiskās saderības direktīva 2014/30/ES

RoHS Direktīva 2011/65/ES, kurā grozījumi izdarīti ar Direktīvu 2015/863/ES

Un atbilst standartu prasībām:

EN 62841-1:2015+A11; EN IEC 62841-2-3:2021+A11

EN IEC 55014-1:2021; EN IEC 55014-2:2021;

EN IEC 63000:2018

Šī deklarācija attiecas tikai uz tirgū laistajām mašinām, un tā neattiecas uz sastāvdalām.

pievieno galalietotājs vai vēlāk veic pats lietotājs.

Tās ES rezidējošās personas vārds, uzvārds un adrese, kura ir pilnvarota sagatavot tehnisko dokumentāciju:

Parakstīts uznēmuma vārdā:

Grupa Topex Sp. z o.o. Sp.k.
