KASUTUSJUHEND 58GE142 Graphite

MÄRKUS! Lugege hoolikalt kasutusjuhendit, järgige selles sisalduvaid hoiatusi ja ohutustingimusi. Seade on projekteeritud ohutuks kasutamiseks. Siiski: seadme paigaldamine, hooldus ja kasutamine võib olla ohtlik. Järgmiste protseduuride järgimine vähendab tulekahju, elektrilöögi ja vigastuste ohtu ning vähendab seadme paigaldamise aega LUGEGE KASUTUSJUHEND HOOLIKALT LÄBI, ET TUTVUDA

• Seda masinat saab kasutada tavalise lihvijana, liivapaberiga lihvijana, traatharjaga lihvijana ja lihvketta lõikamise masinana. Järgige kõiki masinaga kaasas olevaid ohutusjuhiseid, juhiseid, kirjeldusi ja andmeid. Järgnevate juhiste eiramine võib põhjustada elektrilöögi, tulekahju ja/või tõsiste vigastuste ohtu.

• Seda seadet ei tohi kasutada poleerimiseks. Seadme kasutamine muuks kui ettenähtud tööks võib põhjustada ohte ja vigastusi.

• Ärge kasutage lisaseadmeid, mis ei ole tootja poolt spetsiaalselt seadme jaoks ette nähtud ja soovitatud. Asjaolu, et lisaseadmele saab paigaldada lisaseadme, ei taga ohutut kasutamist.

• Kasutatava töövahendi lubatud kiirus ei tohi olla väiksem kui seadmel märgitud maksimaalne kiirus. Lubatud kiirusest kiiremini pöörlev töövahend võib puruneda ja töövahendi osad võivad puruneda.

• Töövahendi välisläbimõõt ja paksus peavad vastama seadme mõõtmetele. Valede mõõtmetega töövahendeid ei saa piisavalt kaitsta ega kontrollida.

• Tööriistad, millel on keermestatud sisestus, peavad täpselt sobima spindli keermele. Servaga varustatud töövahendite puhul peab töövahendi ava läbimõõt vastama serva läbimõõdule. Töövahendid, mis ei sobi täpselt masinale, pöörlevad ebaühtlaselt, vibreerivad väga tugevalt ja võivad põhjustada masina kontrolli kaotamist.

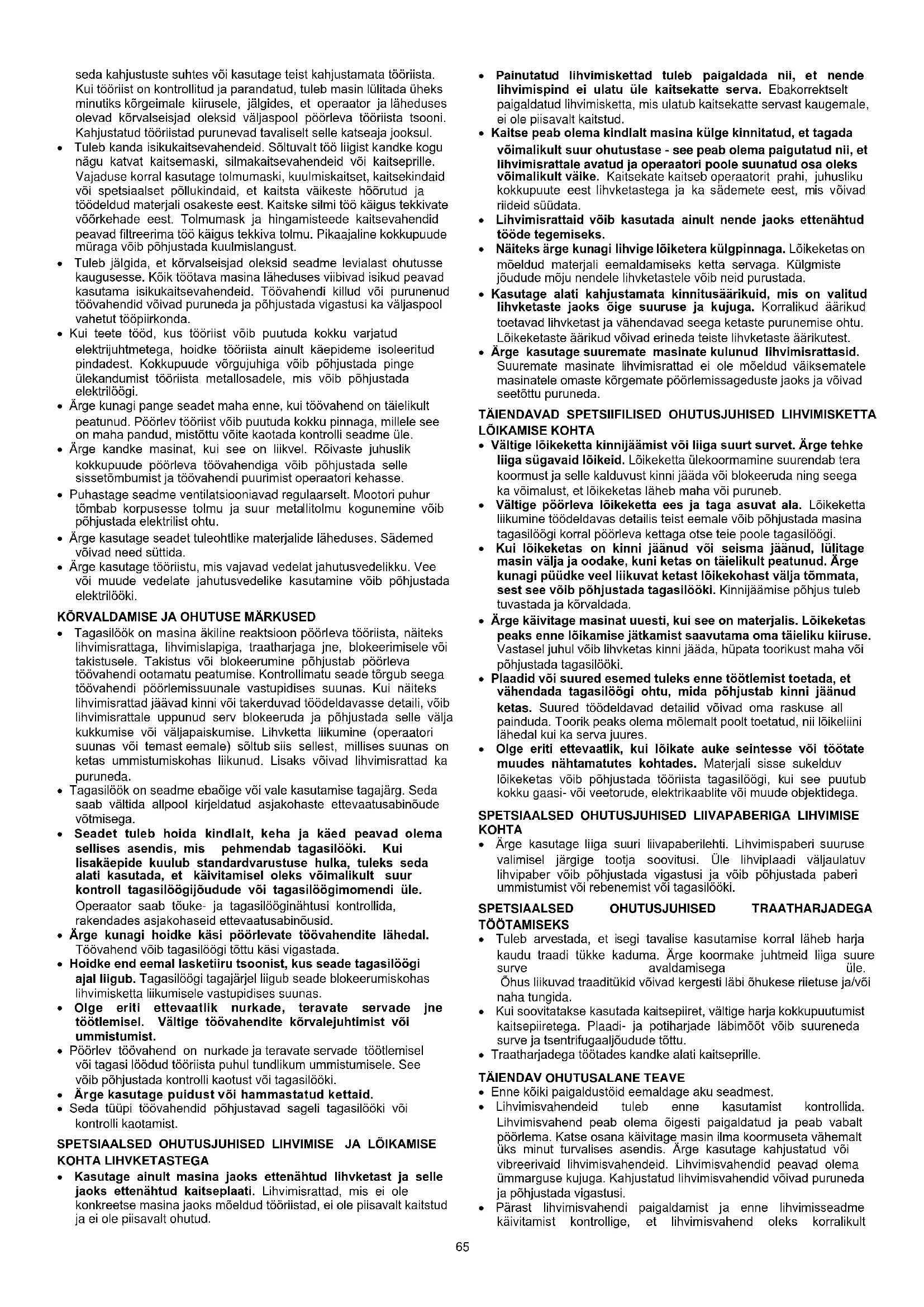

• Mitte mingil juhul ei tohi kasutada kahjustatud töövahendeid. Kontrollige töövahendeid enne iga kasutamist, nt lihvimisrattad lõhestumise ja pragude suhtes, lihvimisplaadid pragude, kulumise või tugeva kulumise suhtes, traatharjad lahtiste või katkiste juhtmete suhtes. Kui masin või töövahend on maha kukkunud, kontrollige65 seda kahjustuste suhtes või kasutage teist kahjustamata tööriista. Kui tööriist on kontrollitud ja parandatud, tuleb masin lülitada üheks minutiks kõrgeimale kiirusele, jälgides, et operaator ja läheduses olevad kõrvalseisjad oleksid väljaspool pöörleva tööriista tsooni. Kahjustatud tööriistad purunevad tavaliselt selle katseaja jooksul.

• Tuleb kanda isikukaitsevahendeid. Sõltuvalt töö liigist kandke kogu nägu katvat kaitsemaski, silmakaitsevahendeid või kaitseprille. Vajaduse korral kasutage tolmumaski, kuulmiskaitset, kaitsekindaid või spetsiaalset põllukindaid, et kaitsta väikeste hõõrutud ja töödeldud materjali osakeste eest. Kaitske silmi töö käigus tekkivate võõrkehade eest. Tolmumask ja hingamisteede kaitsevahendid peavad filtreerima töö käigus tekkiva tolmu. Pikaajaline kokkupuude müraga võib põhjustada kuulmislangust.

• Tuleb jälgida, et kõrvalseisjad oleksid seadme levialast ohutusse kaugusesse. Kõik töötava masina läheduses viibivad isikud peavad kasutama isikukaitsevahendeid. Töövahendi killud või purunenud töövahendid võivad puruneda ja põhjustada vigastusi ka väljaspool vahetut tööpiirkonda.

• Kui teete tööd, kus tööriist võib puutuda kokku varjatud elektrijuhtmetega, hoidke tööriista ainult käepideme isoleeritud pindadest. Kokkupuude võrgujuhiga võib põhjustada pinge ülekandumist tööriista metallosadele, mis võib põhjustada elektrilöögi.

• Ärge kunagi pange seadet maha enne, kui töövahend on täielikult peatunud. Pöörlev tööriist võib puutuda kokku pinnaga, millele see on maha pandud, mistõttu võite kaotada kontrolli seadme üle.

• Ärge kandke masinat, kui see on liikvel. Rõivaste juhuslik kokkupuude pöörleva töövahendiga võib põhjustada selle sissetõmbumist ja töövahendi puurimist operaatori kehasse.

• Puhastage seadme ventilatsiooniavad regulaarselt. Mootori puhur tõmbab korpusesse tolmu ja suur metallitolmu kogunemine võib põhjustada elektrilist ohtu.

• Ärge kasutage seadet tuleohtlike materjalide läheduses. Sädemed võivad need süttida.

• Ärge kasutage tööriistu, mis vajavad vedelat jahutusvedelikku. Vee või muude vedelate jahutusvedelike kasutamine võib põhjustada elektrilööki.

KÕRVALDAMISE JA OHUTUSE MÄRKUSED

• Tagasilöök on masina äkiline reaktsioon pöörleva tööriista, näiteks lihvimisrattaga, lihvimislapiga, traatharjaga jne, blokeerimisele või takistusele. Takistus või blokeerumine põhjustab pöörleva töövahendi ootamatu peatumise. Kontrollimatu seade tõrgub seega töövahendi pöörlemissuunale vastupidises suunas. Kui näiteks lihvimisrattad jäävad kinni või takerduvad töödeldavasse detaili, võib lihvimisrattale uppunud serv blokeeruda ja põhjustada selle välja kukkumise või väljapaiskumise. Lihvketta liikumine (operaatori suunas või temast eemale) sõltub siis sellest, millises suunas on ketas ummistumiskohas liikunud. Lisaks võivad lihvimisrattad ka puruneda.

• Tagasilöök on seadme ebaõige või vale kasutamise tagajärg. Seda saab vältida allpool kirjeldatud asjakohaste ettevaatusabinõude võtmisega.

• Seadet tuleb hoida kindlalt, keha ja käed peavad olema sellises asendis, mis pehmendab tagasilööki. Kui lisakäepide kuulub standardvarustuse hulka, tuleks seda alati kasutada, et käivitamisel oleks võimalikult suur kontroll tagasilöögijõudude või tagasilöögimomendi üle. Operaator saab tõuke- ja tagasilööginähtusi kontrollida, rakendades asjakohaseid ettevaatusabinõusid.

• Ärge kunagi hoidke käsi pöörlevate töövahendite lähedal. Töövahend võib tagasilöögi tõttu käsi vigastada.

• Hoidke end eemal lasketiiru tsoonist, kus seade tagasilöögi ajal liigub. Tagasilöögi tagajärjel liigub seade blokeerumiskohas lihvimisketta liikumisele vastupidises suunas.

• Olge eriti ettevaatlik nurkade, teravate servade jne töötlemisel. Vältige töövahendite kõrvalejuhtimist või ummistumist.

• Pöörlev töövahend on nurkade ja teravate servade töötlemisel või tagasi löödud tööriista puhul tundlikum ummistumisele. See võib põhjustada kontrolli kaotust või tagasilööki.

• Ärge kasutage puidust või hammastatud kettaid.

• Seda tüüpi töövahendid põhjustavad sageli tagasilööki või kontrolli kaotamist.

• Kasutage ainult masina jaoks ettenähtud lihvketast ja selle jaoks ettenähtud kaitseplaati. Lihvimisrattad, mis ei ole konkreetse masina jaoks mõeldud tööriistad, ei ole piisavalt kaitstud ja ei ole piisavalt ohutud.

• Painutatud lihvimiskettad tuleb paigaldada nii, et nende lihvimispind ei ulatu üle kaitsekatte serva. Ebakorrektselt paigaldatud lihvimisketta, mis ulatub kaitsekatte servast kaugemale, ei ole piisavalt kaitstud.

• Kaitse peab olema kindlalt masina külge kinnitatud, et tagada võimalikult suur ohutustase - see peab olema paigutatud nii, et lihvimisrattale avatud ja operaatori poole suunatud osa oleks võimalikult väike. Kaitsekate kaitseb operaatorit prahi, juhusliku kokkupuute eest lihvketastega ja ka sädemete eest, mis võivad riideid süüdata.

• Lihvimisrattaid võib kasutada ainult nende jaoks ettenähtud tööde tegemiseks.

• Näiteks ärge kunagi lihvige lõiketera külgpinnaga. Lõikeketas on mõeldud materjali eemaldamiseks ketta servaga. Külgmiste jõudude mõju nendele lihvketastele võib neid purustada.

• Kasutage alati kahjustamata kinnitusäärikuid, mis on valitud lihvketaste jaoks õige suuruse ja kujuga. Korralikud äärikud toetavad lihvketast ja vähendavad seega ketaste purunemise ohtu. Lõikeketaste äärikud võivad erineda teiste lihvketaste äärikutest.

• Ärge kasutage suuremate masinate kulunud lihvimisrattasid. Suuremate masinate lihvimisrattad ei ole mõeldud väiksematele masinatele omaste kõrgemate pöörlemissageduste jaoks ja võivad seetõttu puruneda.

• Vältige lõikeketta kinnijäämist või liiga suurt survet. Ärge tehke liiga sügavaid lõikeid. Lõikeketta ülekoormamine suurendab tera koormust ja selle kalduvust kinni jääda või blokeeruda ning seega ka võimalust, et lõikeketas läheb maha või puruneb.

• Vältige pöörleva lõikeketta ees ja taga asuvat ala. Lõikeketta liikumine töödeldavas detailis teist eemale võib põhjustada masina tagasilöögi korral pöörleva kettaga otse teie poole tagasilöögi.

• Kui lõikeketas on kinni jäänud või seisma jäänud, lülitage masin välja ja oodake, kuni ketas on täielikult peatunud. Ärge kunagi püüdke veel liikuvat ketast lõikekohast välja tõmmata, sest see võib põhjustada tagasilööki. Kinnijäämise põhjus tuleb tuvastada ja kõrvaldada.

• Ärge käivitage masinat uuesti, kui see on materjalis. Lõikeketas peaks enne lõikamise jätkamist saavutama oma täieliku kiiruse. Vastasel juhul võib lihvketas kinni jääda, hüpata toorikust maha või põhjustada tagasilööki.

• Plaadid või suured esemed tuleks enne töötlemist toetada, et vähendada tagasilöögi ohtu, mida põhjustab kinni jäänud ketas. Suured töödeldavad detailid võivad oma raskuse all painduda. Toorik peaks olema mõlemalt poolt toetatud, nii lõikeliini lähedal kui ka serva juures.

• Olge eriti ettevaatlik, kui lõikate auke seintesse või töötate muudes nähtamatutes kohtades. Materjali sisse sukelduv lõikeketas võib põhjustada tööriista tagasilöögi, kui see puutub kokku gaasi- või veetorude, elektrikaablite või muude objektidega.

• Ärge kasutage liiga suuri liivapaberilehti. Lihvimispaberi suuruse valimisel järgige tootja soovitusi. Üle lihviplaadi väljaulatuv lihvipaber võib põhjustada vigastusi ja võib põhjustada paberi ummistumist või rebenemist või tagasilööki.

• Tuleb arvestada, et isegi tavalise kasutamise korral läheb harja kaudu traadi tükke kaduma. Ärge koormake juhtmeid liiga suure surve avaldamisega üle. Õhus liikuvad traaditükid võivad kergesti läbi õhukese riietuse ja/või naha tungida.

• Kui soovitatakse kasutada kaitsepiiret, vältige harja kokkupuutumist kaitsepiiretega. Plaadi- ja potiharjade läbimõõt võib suureneda surve ja tsentrifugaaljõudude tõttu.

• Traatharjadega töötades kandke alati kaitseprille.

TÄIENDAV OHUTUSALANE TEAVE

• Enne kõiki paigaldustöid eemaldage aku seadmest.

• Lihvimisvahendeid tuleb enne kasutamist kontrollida. Lihvimisvahend peab olema õigesti paigaldatud ja peab vabalt pöörlema. Katse osana käivitage masin ilma koormuseta vähemalt üks minut turvalises asendis. Ärge kasutage kahjustatud või vibreerivaid lihvimisvahendeid. Lihvimisvahendid peavad olema ümmarguse kujuga. Kahjustatud lihvimisvahendid võivad puruneda ja põhjustada vigastusi.

• Pärast lihvimisvahendi paigaldamist ja enne lihvimisseadme käivitamist kontrollige, et lihvimisvahend oleks korralikult66 paigaldatud, et see pöörleb vabalt ja et see ei jääks kaitsepiirde külge kinni.

• Spindlilukustusnuppu saab kasutada ainult siis, kui lihvimisspindel on paigal.

• Tööriistade puhul, mis on ette nähtud lihvimisrattade jaoks, kontrollige, et lihvimisratta keermete pikkus vastaks spindli keermete pikkusele.

• Toorik peab olema kinnitatud. Tooriku kinnipidamine kinnitusseadme või kääridega on ohutum kui selle käes hoidmine.

• Kui objekti enda kaal ei taga stabiilset asendit, tuleb see fikseerida.

• Ärge puudutage lõike- ja lihvimiskettaid enne, kui need on jahtunud.

• Ärge avaldage lihvimis- või lõikekettale külgsurvet. Ärge lõigake toorikuid, mis on paksemad kui lõikeketta maksimaalne lõikesügavus.

• Kui kasutate kiirkinnitusäärikut, veenduge, et spindlile paigaldatud sisemine äärik on varustatud kummist O-rõngaga ja et see rõngas ei ole kahjustatud. Veenduge ka, et välisääriku ja sisemise ääriku pinnad on puhtad.

• Kasutage kiirkinnitust ainult koos abrasiiv- ja lõikekettadega. Kasutage ainult vigastamata ja korralikult töötavaid äärikuid. AKU NÕUETEKOHANE KÄITLEMINE JA KASUTAMINE

• Aku laadimisprotsess peaks olema kasutaja kontrolli all.

• Laadige akusid ainult tootja soovitatud laadijaga. Teistsuguse akutüübi laadimiseks mõeldud laadija kasutamine kujutab endast tuleohtu.

• Kui akut ei kasutata, hoidke seda eemal metallesemetest, nagu näiteks kirjaklambrid, mündid, võtmed, naelad, kruvid või muud väikesed metallesemed, mis võivad aku klemmid lühistada. Akuklemmide lühistamine võib põhjustada põletusi või tulekahju.

• Aku kahjustamise ja/või väärkasutuse korral võivad eralduda gaasid. Ventileerige ruumi, ebamugavuste korral pöörduge arsti poole. Gaasid võivad kahjustada hingamisteid.

• Ekstreemsetes tingimustes võib tekkida vedeliku leke akust. Akust lekkinud vedelik võib põhjustada ärritust või põletusi. Kui leke avastatakse, toimige järgmiselt:

• Pühkige vedelik ettevaatlikult lapiga ära. Vältige vedeliku kokkupuudet naha või silmadega.

• kui vedelik satub nahale, tuleb asjaomane kehapiirkond viivitamatult pesta rohke puhta veega või neutraliseerida vedelik kerge happega, näiteks sidrunimahla või äädikaga.

• kui vedelik satub silmadesse, loputage neid kohe vähemalt 10 minuti jooksul rohke puhta veega ja pöörduge arsti poole.

• Ärge kasutage kahjustatud või muudetud akut. Kahjustatud või modifitseeritud akud võivad toimida ettearvamatult, põhjustades tulekahju, plahvatuse või vigastuse ohu.

• Aku ei tohi puutuda kokku niiskuse või veega.

• Hoidke akut alati eemal soojusallikast. Ärge jätke seda pikaks ajaks kõrge temperatuuriga keskkonda (otsese päikesevalguse kätte, radiaatorite lähedusse või kuhugi, kus temperatuur ületab 50 °C).

• Ärge puutuge akut kokku tulega ega liigse temperatuuriga. Kokkupuute tulega või temperatuuriga üle 130 °C võib põhjustada plahvatuse. MÄRKUS: temperatuuri 130 °C võib täpsustada kui 265 °F.

• Tuleb järgida kõiki laadimisjuhiseid ning akut ei tohi laadida temperatuuril, mis jääb väljapoole kasutusjuhendis esitatud nimitabelis määratud vahemikku. Vale laadimine või laadimine väljaspool ettenähtud vahemikku võib akut kahjustada ja suurendada tulekahjuohtu. AKU REMONT:

• Kahjustatud patareisid ei tohi parandada. Aku parandamine on lubatud ainult tootja või volitatud hoolduskeskuse poolt.

• Kasutatud aku tuleb viia seda tüüpi ohtlike jäätmete kõrvaldamiskeskusesse.

OHUTUSJUHISED LAADIJA JAOKS

• Laadija ei tohi puutuda kokku niiskuse või veega. Vee sattumine laadija sisse suurendab elektrilöögi ohtu. Laadijat tohib kasutada ainult siseruumides kuivades ruumides.

• Enne hooldust või puhastamist ühendage laadija vooluvõrgust lahti.

• Ärge kasutage laadijat süttimisohtlikul pinnal (nt paber, tekstiil) või süttimisohtlike ainete läheduses. Laadija temperatuuri tõusu tõttu laadimisprotsessi ajal on tulekahju oht.

• Kontrollige iga kord enne kasutamist laadija, kaabli ja pistiku seisukorda. Kui leiate kahjustusi - ärge kasutage laadijat. Ärge püüdke laadija lahti võtta. Viige kõik remonditööd volitatud hooldustöökotta. Laadija ebaõige paigaldamine võib põhjustada elektrilöögi või tulekahju ohtu.

• Lapsed ja füüsiliselt, emotsionaalselt või vaimselt puudega isikud, samuti muud isikud, kelle kogemused või teadmised ei ole piisavad, et kasutada laadijat kõiki ohutusabinõusid järgides, ei tohiks kasutada laadijat ilma vastutava isiku järelevalveta. Vastasel juhul on oht, et seadme valesti käsitsemine võib põhjustada vigastusi.

• Kui laadijat ei kasutata, tuleb see vooluvõrgust lahti ühendada.

• Tuleb järgida kõiki laadimisjuhiseid ning akut ei tohi laadida temperatuuril, mis jääb väljapoole kasutusjuhendis esitatud nimitabelis määratud vahemikku. Vale laadimine või laadimine väljaspool ettenähtud vahemikku võib akut kahjustada ja suurendada tulekahjuohtu. LAADIMISE PARANDAMINE

• Defektset laadija ei tohi parandada. Laadija parandamine on lubatud ainult tootja või volitatud teeninduskeskuse poolt.

• Kasutatud laadija tuleb viia seda tüüpi jäätmete kõrvaldamiskeskusesse.

• TÄHELEPANU: Seade on mõeldud kasutamiseks siseruumides.

• Vaatamata ohutu konstruktsiooni, ohutusmeetmete ja täiendavate kaitsemeetmete kasutamisele, on töö käigus alati olemas vigastuste jääkoht. Li-ioonakud võivad lekkida, süttida või plahvatada, kui neid kuumutatakse kõrgel temperatuuril või kui neid lühistatakse. Ärge hoidke neid kuumadel ja päikesepaistelistelistel päevadel autos. Ärge avage akupakki. Li-ioonakud sisaldavad elektroonilisi ohutusseadmeid, mis võivad kahjustuse korral põhjustada aku süttimist või plahvatamist.

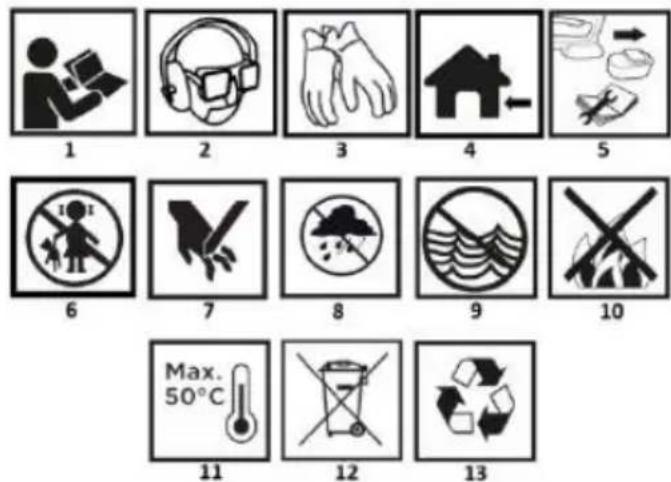

1.Lugege kasutusjuhendit, järgige selles sisalduvaid hoiatusi ja ohutustingimusi. 2.Kandke kaitseprille ja kõrvakaitseid ning kaitsemaski. 3.Kandke kaitsekindaid. 4.Siseruumides kasutamiseks kaitske vee ja niiskuse eest. 5.Ühendage seade enne remonti ja hooldust vooluvõrgust lahti. 6.Hoidke lapsed seadmest eemal.

7. sõrmede kaotamise oht, olge ettevaatlik.

8.Protect vihma eest. 9.Ärge visake rakke vette, need kujutavad endast ohtu veekeskkonnale. 10.Ärge visake rakke tulle 11.Ärge laske elementidel kuumeneda üle 50°C. 12.Ärge visake koos majapidamisjäätmetega. 13.Taaskasutatav ja valikuliselt kogutav.

GRAAFILISTE ELEMENTIDE KIRJELDUS

Seadme komponentide numeratsioon on järgmine. näidatud käesoleva juhendi graafilistel lehekülgedel. Nimetus Joonis A Kirjeldus

Täiendav käepide Nimetus Joonis B Kirjeldus

Lüliti sisse lülitatud asendis (I)

Lüliti väljalülitatud asendis (0)

Aku laetuse oleku indikaator

Praeguse käigu näitaja

• Graafika ja tegelik toode võivad erineda.

KONSTRUKTSIOON JA KOHALDAMINE

Nurklihvmasin on akuga töötav käeshoitav elektriline tööriist. Seda ajendab harjadeta alalisvoolumootor, mis edastab pöörlemist hammasratta nurgavõlli kaudu. Seda saab kasutada nii lihvimiseks kui ka lõikamiseks. Seda tüüpi elektrilist tööriista kasutatakse laialdaselt igat liiki kobestuste eemaldamiseks metalldetailide pinnalt, keevisõmbluste pinnatöötluseks, õhukese seinaga torude ja väikeste metalldetailide läbilõikamiseks jne. Sobivate tarvikutega saab nurklihvijat kasutada mitte ainult lõikamiseks ja lihvimiseks, vaid ka näiteks rooste, värvikihi jne puhastamiseks. Selle kasutusvaldkondade hulka kuuluvad ulatuslikud remondi- ja ehitustööd, mis on seotud sisustuse, ruumide kohandamise jne. Seade on ette nähtud ainult kuivaks kasutamiseks, mitte poleerimiseks. Ärge kasutage elektrilist tööriista vääralt. Väärkasutamine.

• Ärge käsitsege asbesti sisaldavaid materjale. Asbest on kantserogeenne.

• Ärge töötage materjalidega, mille tolm on tuleohtlik või plahvatusohtlik. Elektritööriistaga töötades tekivad sädemed, mis võivad tekitatud aurud süüdata.

• Lihvimistöödel ei tohi kasutada lõiketerasid. Lõikeketas töötab näoga ja sellise ratta külgpinnaga lihvimisel on oht ratast kahjustada, mille tagajärjel võib operaator saada kehavigastusi. SEADME TÖÖ

• Sisestage laetud aku käepideme hoidikusse, kuni aku hoidmise nupp kuuldavalt sisse lülitub. AKU LAADIMINE Seade on varustatud osaliselt laetud akuga. Akut tuleb laadida tingimustes, kus ümbritsev temperatuur on 4

C. Uus või pikka aega kasutamata aku saavutab täieliku võimsuse umbes 3-5 laadimis- ja tühjendustsükli järel.

• Eemaldage aku seadmest.

• Ühendage laadija vooluvõrku (230 V AC).

• Asetage aku laadijasse .Kontrollige, et aku oleks korralikult paigas (kogu ulatuses sisse pandud).

• Kui laadija on ühendatud pistikupessa (230 V AC), süttib laadija roheline LED, mis näitab, et pinge on ühendatud.

• Kui aku asetatakse laadijasse, süttib punane LED, mis näitab, et aku on laetud.

• Samal ajal põlevad rohelised aku laetuse oleku LED-id pulseerivalt eri mustrites. Kui aku on laetud, süttib laadija LED roheliselt ja kõik aku laetuse oleku LED-id põlevad pidevalt. Mõne aja pärast lülituvad aku laetuse oleku LED-id välja. Akut ei tohiks laadida kauem kui 8 tundi. Selle aja ületamine võib kahjustada aku elemente. Laadija ei lülitu automaatselt välja, kui aku on täielikult laetud. Laadija roheline LED jääb põlema. Aku laetuse oleku LED lülitub mõne aja möödudes välja. Enne aku laadimisseadme pistikupesast eemaldamist ühendage vooluvõrk lahti. Vältige järjestikuseid lühiajalisi laadimisi. Ärge laadige akusid pärast lühiajalist kasutamist. Vajalike laadimisaegade märkimisväärne vähenemine näitab, et aku on kulunud ja tuleks välja vahetada. Akud muutuvad laadimise ajal soojaks. Ärge alustage tööd kohe pärast laadimist - oodake, kuni aku on saavutanud toatemperatuuri. See hoiab ära aku kahjustumise.

AKU LAETUSE OLEKU NÄITAMINE

Aku on varustatud laadimisoleku indikaatoriga (3 valgusdioodi). Aku laadimisoleku kontrollimiseks vajutage aku laadimisoleku näidiku nuppu. Kui kõik valgusdioodid põlevad, on aku laetuse tase kõrge. 2 valgusdioodi põlemine näitab osalist tühjenemist. Kui põleb ainult 1 valgusdiood, näitab see, et aku on tühi ja vajab laadimist.

KILBI PAIGALDAMINE JA REGULEERIMINE

Terakaitse kaitseb operaatorit prahi, töövahendi juhusliku kokkupuute või sädemete eest. Kaitse tuleb alati paigaldada nii, et selle kattev osa oleks operaatori poole suunatud.

• Terakaitse kinnituse konstruktsioon võimaldab kaitse optimaalsesse asendisse seadistada ilma tööriistadeta.

• Lõdvendage ja tõmmake hooba tagasi joonis. A6 ketasekaitse kohta joonis A6. A8.

• Keerake kettakaitse joonisel A8 soovitud asendisse.

• Lukustage hooba langetades joonis A6.

• Kettakaitse eemaldamine ja reguleerimine toimub vastupidises järjekorras kui selle paigaldamine.

TÖÖRIISTA ASENDAMINE

• Tööriistade vahetamise ajal tuleb kanda töökindaid.

• Spindlilukustusnupp joonis. A1 kasutatakse ainult lihvimasina spindli lukustamiseks töövahendi paigaldamisel või eemaldamisel. Seda ei tohi kasutada pidurdusnupuna, kui ketas pöörleb. See võib lihvimisseadet kahjustada või kasutajat vigastada. KETTA PAIGALDAMINE

• Alla 3 mm paksuste lihvimis- või lõikekettade puhul tuleb välise ääriku mutter joon. A7 peab olema kruvitud plaadi küljele.

• Vajutage spindliluku nuppu joonis A1.

• Sisestage spetsiaalne võti (kaasas) välisääriku aukudesse.

• Keerake võtit - keerake lahti ja eemaldage välimine äärik, joonis A7.

• Asetage ketas nii, et see on surutud vastu sisemise ääriku pinda, joonis. A7.

• Kruvige välisääriku külge, joonis. A7 ja pingutage veidi spetsiaalse mutrivõtmega.

• Ketaste eemaldamine toimub vastupidises järjekorras kui kokkupanek. Kokkupanekul tuleb ketas suruda vastu sisemise ääriku pinda ja tsentreerida selle alläärikule.

• Eemaldage eelnevalt paigaldatud tööriist - kui see on paigaldatud.

• Enne paigaldamist eemaldage mõlemad äärikud - sisemine äärik ja välimine äärik, joonis A7.

• Keerake töövahendi keermestatud osa spindlile ja pingutage seda veidi.

• Keermestatud puuriga töövahendite lahtivõtmine toimub vastupidises järjekorras kui kokkupanek.

NURKLIHVIJA PAIGALDAMINE NURKLIHVIJA STATIIVILE

Nurklihvijat on lubatud kasutada nurklihvijate jaoks ettenähtud statiivil, kui see on nõuetekohaselt paigaldatud vastavalt statiivi tootja koostamisjuhistele. TÖÖ / SEADED Kontrollige enne lihvimisrattaga töötamist selle seisukorda. Ärge kasutage lõhutud, pragunenud või muul viisil kahjustatud lihvimisrattasid. Kulunud ketas või harja tuleb enne kasutamist kohe uue vastu vahetada. Kui olete töö lõpetanud, lülitage lihvimismasin alati välja ja oodake, kuni töövahend on täielikult seisma jäänud. Alles siis võib lihvimisseadme ära panna. Ärge pidurdage pöörlevat lihvketast, surudes seda vastu töödeldavat detaili.

• Ärge kunagi koormake lihvijat üle. Elektritööriista kaal avaldab tööriista tõhusaks kasutamiseks piisavat survet. Ülekoormus ja liigne surve võivad põhjustada elektritööriista ohtliku purunemise.

• Kui lihvija kukub töö käigus, tuleb töövahend kindlasti kontrollida ja vajaduse korral välja vahetada, kui leitakse, et see on kahjustatud või deformeerunud.68

• Ärge kunagi lööge töövahendit vastu töömaterjali.

• Vältige kettaga põrgatamist ja kraapimist, eriti kui töötate nurkades, teravatel servadel jne (see võib põhjustada kontrolli kaotamist ja tagasilööki). (see võib põhjustada kontrolli kaotamist elektrilise tööriista üle ja tagasilöögi efekti).

• Ärge kunagi kasutage puidu lõikamiseks mõeldud ketaste ketaste kasutamist ketassaagidest. Selliste saekettade kasutamine põhjustab sageli elektrilise tööriista tagasilöögi nähtust, kontrolli kaotamist ja võib põhjustada operaatori vigastusi. ON/OFF Hoidke lihvijat käivitamise ja töötamise ajal mõlema käega. Lihvija on varustatud ohutuslülitiga, et vältida juhuslikku käivitamist.

• Vajutage lüliti asendisse fig. B1, et käivitada seade.

• Lükake lüliti asendisse fig. B2, et seade välja lülitada.

• Pärast lihvimasina käivitamist oodake enne töö alustamist, kuni lihvimisrattad on saavutanud maksimaalse pöörlemiskiiruse. Lülitit ei tohi kasutada, kui lihvija on sisse- või väljalülitatud. Lihvimisseadme lülitit tohib kasutada ainult siis, kui elektriline tööriist on töödeldavast detailist eemal.

VAHETUSE VÄLJENDAMINE

MÄRKUS: Lihvimismasin mäletab viimast kiiruse seadistust, mis oli seadistatud enne masina väljalülitamist.

• Lihvijal on võimalus töötada 3 etteantud kiirusel (vt hindamistabelit). Seda saab kontrollida kuvaril fig. B4.

• Käigu vahetamiseks vajutage nuppu fig. B5

• Nupu vajutamine joonis. B5 muudab käiku sõltuvalt algsest seadistusest. See on järgmine, kui käik I on seadistatud, nupu Fig. B5 vajutades lülitatakse II käigule, nupu Fig. B5 uuesti vajutades lülitatakse III käigule, nupu Fig. B5 uuesti vajutades lülitatakse tagasi I käigule.

• 1. käik madalaim kiirus 1 diood

• 2. käik keskmise kiirusega2 dioodid

• 3. käik kõrgeim kiirus 3 valgusdioodi CUTTING

• Nurklihvijaga saab lõigata ainult sirgjooneliselt.

• Ärge lõigake materjali käes hoides.

• Suured töödeldavad detailid tuleb toetada ja tuleb jälgida, et toetuspunktid oleksid lõikeliini lähedal ja materjali otsas. Stabiilselt asetatud materjal ei kipu lõikamise ajal liikuma.

• Väikesed töödeldavad detailid tuleb kinnitada nt vaagnas, klambrite abil jne. Materjal tuleks kinnitada nii, et lõikekoht oleks kinnituselemendi lähedal. See tagab suurema lõiketäpsuse.

• Ärge lubage lõikeketta vibratsiooni ega tampimist, sest see halvendab lõikekvaliteeti ja võib põhjustada lõikeketta purunemise.

• Lõikekettale ei tohi lõikamise ajal avaldada külgsurvet.

• Kasutage õiget lõikeketast sõltuvalt lõigatavast materjalist.

• Materjali läbilõikamisel on soovitatav, et etteande suund oleks kooskõlas lõikeketta pöörlemissuunaga.

• Lõikesügavus sõltub ketta läbimõõdust.

• Kasutada tohib ainult selliseid kettaid, mille nimiläbimõõt ei ole suurem kui lihvimismudeli jaoks soovitatud nimiläbimõõt.

• Sügavate lõigete (nt profiilid, ehitusplokid, tellised jne) tegemisel ärge laske kinnitusäärikutel puutuda toorikuga kokku.

• Lõikekettad saavutavad töö ajal väga kõrge temperatuuri - ärge puudutage neid kaitsmata kehaosadega enne, kui need on maha jahtunud. SANDIMINE Lihvimistöid saab teha näiteks lihvimiskettade, tassikettade, klappketaste, abrasiivvillaga ketaste, traatharjade, liivapaberi paindlike ketaste jne abil. Iga ketas- ja toorikutüüp nõuab sobivat töövõtet ja asjakohaste isikukaitsevahendite kasutamist.

• Lõikamiseks mõeldud kettaid ei tohiks kasutada lihvimiseks.

• Lihvimiskettad on mõeldud materjali eemaldamiseks ketta servaga.

• Ärge lihvige ketta küljega. Optimaalne töönurk selle tüüpi ketaste puhul on 30 .

• Lamellkettaga, abrasiivvillakettaga ja lihvpaberi paindlike ketastega töötamisel tuleb jälgida, et klappide õige nurk oleks paralleelne töödeldava detailiga.

• Ärge lihvige kogu ketaste pinda.

• Seda tüüpi kettaid kasutatakse tasaste pindade töötlemiseks.

• Traatharjad on mõeldud peamiselt profiilide ja raskesti ligipääsetavate kohtade puhastamiseks. Neid saab kasutada näiteks rooste, värvikihi jne eemaldamiseks materjalipindadelt.

• Kasutada tohib ainult selliseid töövahendeid, mille lubatud kiirus on suurem või võrdne nurklihviku maksimaalse kiirusega ilma koormuseta.

KÄITAMINE JA HOOLDUS

Enne paigaldamist, reguleerimist, parandamist või kasutamist eemaldage aku seadmest.

HOOLDUS JA LADUSTAMINE

• Seadet on soovitatav puhastada kohe pärast iga kasutamist.

• Ärge kasutage puhastamiseks vett ega muid vedelikke.

• Seadet tuleks puhastada kuiva lapiga või puhuda madala rõhuga suruõhuga.

• Ärge kasutage mingeid puhastusvahendeid ega lahusteid, sest need võivad kahjustada plastosasid.

• Puhastage regulaarselt mootori korpuse ventilatsiooniavad, et vältida seadme ülekuumenemist.

• Kui kommutaatoril tekib liigne sädemete teke, laske kvalifitseeritud isikul kontrollida mootori süsiharjade seisundit.

• Hoidke seadet alati kuivas ja lastele kättesaamatus kohas.

• Hoidke seadet aku eemaldatud akuga.

• Kõik defektid peab kõrvaldama tootja volitatud teenindusosakond. Energy+ nurklihvmasin 58GE142 Parameeter Väärtus Aku pinge 18 V DC Nimikiirus 0-3500/6500/9200 min

Max. ketta läbimõõt 125 mm Spindli keermed M14 IP-kaitseklass IPX0 Kaitseklass III Mass 1,362 kg Tootmisaasta

58GE142 näitab nii masina tüüpi kui ka nimetust.

MÜRA JA VIBRATSIOONI ANDMED

Helirõhu tase LpA = 82,01 dB (A) K=3dB (A) Helivõimsuse tase LWA = 90,01 dB (A) K=3dB (A) Vibratsioonikiirenduse väärtus (peamine käepide) ah = 6,120 m/s

Vibratsioonikiirenduse väärtus (lisakäepide) ah = 4,498 m/s

Teave müra ja vibratsiooni kohta Seadme mürataset kirjeldavad: kiiratav helirõhutase LpA ja helivõimsuse tase LWA (kus K tähistab mõõtemääramatust). Seadme tekitatud vibratsiooni kirjeldatakse vibratsioonikiirenduse väärtusega ah (kus K on mõõtemääramatus). Käesolevas juhendis esitatud helirõhu tase LpA , helivõimsuse tase LWA ja vibratsioonikiirenduse väärtus ah on mõõdetud vastavalt standardile EN 62841-1. Esitatud vibratsioonitaset ah võib kasutada seadmete võrdlemiseks ja vibratsiooniga kokkupuute esialgseks hindamiseks. Esitatud vibratsioonitase iseloomustab ainult seadme põhikasutust. Kui seadet kasutatakse muudes rakendustes või koos teiste töövahenditega, võib vibratsioonitase muutuda. Kõrgemat vibratsioonitaset mõjutab seadme ebapiisav või liiga harv hooldus. Eespool nimetatud põhjused võivad põhjustada suuremat vibratsioonikoormust kogu tööperioodi jooksul. Vibratsiooniga kokkupuute täpseks hindamiseks tuleb arvesse võtta ajavahemikke, mil seade on välja lülitatud või kui see on sisse lülitatud, kuid ei kasutata tööks. Kui kõik tegurid on täpselt hinnatud, võib kogu vibratsioonikiiritus osutuda palju väiksemaks. Selleks, et kaitsta kasutajat vibratsiooni mõju eest, tuleks rakendada täiendavaid ohutusmeetmeid, näiteks masina ja töövahendite tsüklilist hooldust, piisava käetemperatuuri tagamist ja nõuetekohast töökorraldust. KESKKONNAKAITSE

Elektritoitega tooteid ei tohiks hävitada koos olmejäätmetega, vaid need tuleks viia asjakohastesse jäätmekäitluskohtadesse. Teabe saamiseks kõrvaldamise kohta võtke ühendust oma toote edasimüüja või kohaliku omavalitsusega. Elektri- ja elektroonikaseadmete jäätmed sisaldavad keskkonnasõbralikke aineid. Taaskasutamata seadmed kujutavad endast potentsiaalset ohtu keskkonnale ja inimeste tervisele. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa, mille registrijärgne asukoht on Varssavis, ul. Pograniczna 2/4 (edaspidi "Grupa Topex") teatab, et kõik autoriõigused käesoleva käsiraamatu (edaspidi "käsiraamat") sisule, sealhulgas muu hulgas Selle tekst, fotod, diagrammid, joonised ja koostamine kuuluvad eranditult Grupa Topexile ja on õiguskaitse all vastavalt 4. veebruari 1994. aasta seadusele autoriõiguse ja sellega seotud õiguste kohta (Teataja 2006 nr 90 Poz. 631, muudetud69 kujul). Kogu käsiraamatu ja selle üksikute elementide kopeerimine, töötlemine, avaldamine ja muutmine ärilistel eesmärkidel ilma Grupa Topexi kirjaliku nõusolekuta on rangelt keelatud ning võib kaasa tuua tsiviil- ja kriminaalvastutuse. EÜ vastavusdeklaratsioon Tootja: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa Toode: Kaubamärk: akutoiteta nurklihvija Mudel: 58GE142 Kaubanimi: GRAPHITE Seerianumber: 00001 ÷ 99999 Käesolev vastavusdeklaratsioon on välja antud tootja ainuvastutusel. Eespool kirjeldatud toode vastab järgmistele dokumentidele: Masinadirektiiv 2006/42/EÜ Elektromagnetilise ühilduvuse direktiiv 2014/30/EL RoHS direktiiv 2011/65/EL, muudetud direktiiviga 2015/863/EL Ja vastab standardite nõuetele: EN 62841-1:2015+A11; EN IEC 62841-2-3:2021+A11 EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 63000:2018 Käesolev deklaratsioon käsitleb ainult masinat sellisena, nagu see on turule viidud, ja ei hõlma komponente mida lõppkasutaja lisab või mida ta teeb hiljem. Tehnilise toimiku koostamiseks volitatud ELi residendist isiku nimi ja aadress: Allkirjastatud järgmiste isikute nimel: Grupa Topex Sp. z o.o. Sp.k. 2/4 Pograniczna tänav 02-285 Varssavi Paweł Kowalski TOPEX GROUP Kvaliteediametnik Varssavi, 2023-12-22
