BEDIENUNGSANLEITUNG 58GE142 Graphite

ÜBERSETZUNG (BENUTZERHANDBUCH) Winkelschleifer: 59GE142 HINWEIS: BEVOR SIE DAS GERÄT BENUTZEN, LESEN SIE BITTE DIESE ANLEITUNG SORGFÄLTIG DURCH UND BEWAHREN SIE SIE ZUM NACHSCHLAGEN AUF. PERSONEN, DIE DIE ANLEITUNG NICHT GELESEN HABEN, DÜRFEN DAS GERÄT NICHT ZUSAMMENBAUEN, EINSTELLEN ODER BEDIENEN. BESONDERE SICHERHEITSBESTIMMUNGEN HINWEIS! Lesen Sie die Bedienungsanleitung sorgfältig durch, beachten Sie die darin enthaltenen Warnhinweise und Sicherheitsvorschriften. Das Gerät wurde für einen sicheren Betrieb konzipiert. Dennoch: Installation, Wartung und Betrieb des Geräts können gefährlich sein. Wenn Sie die folgenden Verfahren befolgen, verringern Sie die Gefahr von Bränden, Stromschlägen und Verletzungen und verkürzen die Installationszeit des Geräts LESEN SIE DIE BEDIENUNGSANLEITUNG SORGFÄLTIG DURCH, UM SICH MIT DEM GERÄT VERTRAUT ZU MACHEN. BEWAHREN SIE DIESE ANLEITUNG ZUM SPÄTEREN NACHSCHLAGEN AUF. SICHERHEITSVORSCHRIFTEN BESONDERE VORSCHRIFTEN FÜR DEN SICHEREN BETRIEB VON WINKELSCHLEIFERN

SICHERHEITSHINWEISE ZUM SCHLEIFEN, SCHLEIFEN MIT

SCHLEIFPAPIER, ARBEITEN MIT DRAHTBÜRSTEN UND TRENNEN

MIT EINER SCHLEIFSCHEIBE

• Diese Maschine kann als normaler Schleifer, als Schleifpapierschleifer, als Drahtbürstenschleifer und als Trennschleifmaschine verwendet werden. Befolgen Sie alle Sicherheitshinweise, Anweisungen, Beschreibungen und Daten, die mit der Maschine geliefert werden. Bei Nichtbeachtung der folgenden Anweisungen besteht die Gefahr eines elektrischen Schlags, eines Brands und/oder schwerer Verletzungen.

• Dieses Gerät darf nicht zum Polieren verwendet werden. Die Verwendung des Geräts für eine andere als die vorgesehene Arbeitstätigkeit kann zu Gefahren und Verletzungen führen.

• Verwenden Sie kein Zubehör, das nicht ausdrücklich für das Gerät vorgesehen und vom Hersteller empfohlen ist. Die Tatsache, dass ein Zubehörteil an einem Gerät angebracht werden kann, ist keine Garantie für eine sichere Verwendung.

• Die zulässige Drehzahl des verwendeten Arbeitswerkzeugs darf nicht unter der auf dem Gerät angegebenen Höchstdrehzahl liegen. Ein Arbeitswerkzeug, das sich schneller als die zulässige Drehzahl dreht, kann brechen und Teile des Werkzeugs können absplittern.

• Der Außendurchmesser und die Dicke des Arbeitswerkzeugs müssen mit den Abmessungen des Geräts übereinstimmen. Arbeitsgeräte mit falschen Abmessungen können nicht ausreichend abgeschirmt oder geprüft werden.

• Arbeitsgeräte mit einem Gewindeeinsatz müssen genau auf das Gewinde der Spindel passen. Bei angeflanschten Werkzeugen muss der Durchmesser der Bohrung des Werkzeugs mit dem Durchmesser des Flansches übereinstimmen. Arbeitswerkzeuge, die nicht genau auf die Maschine passen, drehen sich ungleichmäßig, vibrieren sehr stark und können zum Verlust der Kontrolle über die Maschine führen.

• Beschädigte Arbeitsgeräte dürfen auf keinen Fall verwendet werden. Überprüfen Sie die Werkzeuge vor jedem Einsatz, z. B. Schleifscheiben auf Absplitterungen und Risse, Schleifkissen auf Risse, Abrieb oder starke Abnutzung, Drahtbürsten auf lose oder gebrochene Drähte. Wenn eine Maschine oder ein Arbeitsgerät heruntergefallen ist, überprüfen Sie es auf Schäden oder verwenden Sie ein anderes unbeschädigtes Werkzeug. Wenn das Werkzeug überprüft und repariert wurde, sollte die Maschine eine Minute lang auf höchste Drehzahl gebracht werden, wobei darauf zu achten ist, dass sich der Bediener und Unbeteiligte in der Nähe nicht im Bereich des rotierenden Werkzeugs befinden. Beschädigte Werkzeuge brechen in der Regel während dieser Testzeit.

• Persönliche Schutzausrüstung muss getragen werden. Tragen Sie je nach Art der Arbeit eine Schutzmaske, die das ganze Gesicht bedeckt, einen Augenschutz oder eine Schutzbrille. Verwenden Sie gegebenenfalls eine Staubmaske, einen Gehörschutz, Schutzhandschuhe oder eine spezielle Schürze, um sich vor kleinen Partikeln des abgeschliffenen und bearbeiteten Materials zu schützen. Schützen Sie Ihre Augen vor Fremdkörpern in der Luft, die bei der Arbeit entstehen. Eine Staubmaske und ein Atemschutz müssen den bei der Arbeit entstehenden Staub herausfiltern. Lärmbelastung über einen längeren Zeitraum kann zu Gehörschäden führen.

• Es muss darauf geachtet werden, dass Unbeteiligte einen sicheren Abstand zum Erfassungsbereich des Geräts einhalten. Personen, die sich in der Nähe der arbeitenden Maschine aufhalten, müssen eine persönliche Schutzausrüstung tragen. Splitter von Werkstücken oder zerbrochenen Arbeitswerkzeugen können auch außerhalb des unmittelbaren Reichweitenbereichs splittern und Verletzungen verursachen.

• Fassen Sie das Gerät bei Arbeiten, bei denen es auf verdeckte elektrische Leitungen treffen könnte, nur an den isolierten Flächen des Griffs an. Der Kontakt mit dem Netzkabel kann dazu führen, dass Spannung auf die Metallteile des Werkzeugs übertragen wird, was zu einem elektrischen Schlag führen kann.

• Setzen Sie das Gerät niemals ab, bevor das Arbeitswerkzeug vollständig zum Stillstand gekommen ist. Ein rotierendes Werkzeug kann mit der Oberfläche, auf der es abgesetzt wird, in Berührung kommen, so dass Sie die Kontrolle über das Gerät verlieren könnten.

• Tragen Sie die Maschine nicht, während sie in Bewegung ist. Ein versehentlicher Kontakt der Kleidung mit einem rotierenden Arbeitsgerät kann dazu führen, dass sie eingezogen wird und sich das Arbeitsgerät in den Körper des Bedieners bohrt.

• Reinigen Sie die Lüftungsschlitze des Geräts regelmäßig. Das Motorgebläse zieht Staub in das Gehäuse, und eine große Ansammlung von Metallstaub kann zu einer elektrischen Gefährdung führen.

• Verwenden Sie das Gerät nicht in der Nähe von brennbaren Materialien. Funken können diese entzünden.15

• Verwenden Sie keine Werkzeuge, die flüssige Kühlmittel benötigen. Die Verwendung von Wasser oder anderen flüssigen Kühlmitteln kann zu einem elektrischen Schlag führen.

ENTSORGUNGS- UND SICHERHEITSHINWEISE

• Rückschlag ist die plötzliche Reaktion der Maschine auf die Blockierung oder Behinderung eines rotierenden Werkzeugs wie einer Schleifscheibe, eines Schleifpads, einer Drahtbürste usw. Das Hängenbleiben oder Blockieren führt zu einem plötzlichen Stillstand des rotierenden Arbeitswerkzeugs. Ein unkontrolliertes Gerät wird dadurch in die der Drehrichtung des Arbeitswerkzeugs entgegengesetzte Richtung geschleudert. Wenn sich z. B. die Schleifscheibe im Werkstück verklemmt oder verklemmt, kann die eingetauchte Kante der Schleifscheibe blockiert werden und zum Herausfallen oder Ausstoßen führen. Die Bewegung der Schleifscheibe (auf den Bediener zu oder von ihm weg) ist dann abhängig von der Bewegungsrichtung der Scheibe an der Blockierungsstelle. Darüber hinaus können Schleifscheiben auch brechen.

• Rückstöße sind eine Folge unsachgemäßer oder falscher Verwendung des Geräts. Er kann vermieden werden, indem die unten beschriebenen Vorsichtsmaßnahmen getroffen werden.

• Das Gerät sollte fest gehalten werden, wobei der Körper und die Hände in einer Position sein sollten, die den Rückstoß dämpft. Wenn ein Hilfsgriff zur Standardausrüstung gehört, sollte er immer verwendet werden, um die Rückstoßkräfte oder das Rückstoßmoment beim Start so gut wie möglich kontrollieren zu können. Der Bediener kann die Ruck- und Rückstoßerscheinungen durch geeignete Vorkehrungen kontrollieren.

• Halten Sie niemals die Hände in die Nähe rotierender Arbeitswerkzeuge. Das Arbeitswerkzeug kann Ihre Hand durch den Rückstoß verletzen.

• Halten Sie sich von dem Bereich fern, in dem sich das Gerät während des Rückstoßes bewegt. Durch den Rückstoß bewegt sich das Gerät in die entgegengesetzte Richtung zur Bewegung der Schleifscheibe an der Blockierstelle.

• Seien Sie besonders vorsichtig bei der Bearbeitung von Ecken, scharfen Kanten usw. Verhindern Sie, dass die Arbeitswerkzeuge abgelenkt oder blockiert werden.

• Ein rotierendes Arbeitswerkzeug ist bei der Bearbeitung von Winkeln, scharfen Kanten oder bei einem Rückschlag anfälliger für Verklemmungen. Dies kann zu einem Kontrollverlust oder Rückschlag führen.

• Verwenden Sie keine Holz- oder gezahnten Scheiben.

• Arbeitsgeräte dieser Art führen häufig zu einem Rückschlag oder zum Verlust der Kontrolle. BESONDERE SICHERHEITSHINWEISE FÜR DAS SCHLEIFEN UND

TRENNEN MIT EINER SCHLEIFSCHEIBE

• Verwenden Sie nur eine für die Maschine ausgelegte Schleifscheibe und eine für die Scheibe ausgelegte Schutzvorrichtung. Schleifscheiben, die nicht für eine bestimmte Maschine bestimmt sind, können nicht ausreichend abgeschirmt werden und sind nicht ausreichend sicher.

• Gebogene Schleifscheiben müssen so montiert werden, dass ihre Schleiffläche nicht über den Rand der Schutzabdeckung hinausragt. Eine unsachgemäß montierte Schleifscheibe, die über den Rand der Schutzabdeckung hinausragt, kann nicht ausreichend geschützt werden.

• Die Schutzvorrichtung muss fest mit der Maschine verbunden sein, um ein Höchstmaß an Sicherheit zu gewährleisten. Sie muss so angebracht werden, dass der Teil der Schleifscheibe, der dem Bediener zugewandt ist, so klein wie möglich ist. Die Schutzvorrichtung schützt den Bediener vor Schmutz, versehentlichem Kontakt mit der Schleifscheibe sowie vor Funken, die die Kleidung entzünden könnten.

• Schleifscheiben dürfen nur für die dafür vorgesehenen Arbeiten verwendet werden.

• Schleifen Sie zum Beispiel niemals mit der Seitenfläche einer Trennscheibe. Trennscheiben sind so konstruiert, dass sie Material mit der Kante der Scheibe abtragen. Die Wirkung von Seitenkräften auf diese Schleifscheiben kann sie brechen.

• Verwenden Sie immer unbeschädigte Spannflansche in der richtigen Größe und Form für die gewählte Schleifscheibe. Richtige Flansche stützen die Schleifscheibe und verringern so die Bruchgefahr der Scheibe. Flansche für Trennscheiben können sich von denen für andere Schleifscheiben unterscheiden.

• Verwenden Sie keine abgenutzten Schleifscheiben von größeren Maschinen. Schleifscheiben für größere Maschinen sind nicht für die höheren Drehzahlen ausgelegt, die für kleinere Maschinen charakteristisch sind, und können daher brechen. ZUSÄTZLICHE SPEZIFISCHE SICHERHEITSHINWEISE FÜR DAS

TRENNEN VON SCHLEIFSCHEIBEN

• Vermeiden Sie ein Verklemmen der Trennscheibe oder zu starken Druck. Machen Sie keine zu tiefen Schnitte. Eine Überlastung der Mähscheibe erhöht die Belastung der Klinge und ihre Neigung zum Verklemmen oder Blockieren und damit die Möglichkeit des Ablegens oder Bruchs.

• Vermeiden Sie den Bereich vor und hinter der rotierenden Trennscheibe. Wenn Sie die Trennscheibe im Werkstück von sich weg bewegen, kann die Maschine bei einem Rückschlag mit der rotierenden Scheibe direkt auf Sie zustoßen.

• Schalten Sie im Falle einer verklemmten Mähscheibe oder eines Stillstands die Maschine aus und warten Sie, bis die Scheibe zum Stillstand gekommen ist. Versuchen Sie niemals, die sich noch bewegende Scheibe aus dem Schnittbereich zu ziehen, da dies einen Rückstoß verursachen kann. Die Ursache der Verklemmung muss festgestellt und beseitigt werden.

• Starten Sie die Maschine nicht neu, solange sie sich im Material befindet. Die Trennscheibe sollte ihre volle Drehzahl erreichen, bevor sie weiter schneidet. Andernfalls kann die Schleifscheibe hängen bleiben, vom Werkstück abspringen oder einen Rückschlag verursachen.

• Platten oder große Gegenstände sollten vor der Bearbeitung abgestützt werden, um das Risiko eines Rückschlags durch eine verklemmte Scheibe zu verringern. Große Werkstücke können sich unter ihrem eigenen Gewicht verbiegen. Das Werkstück sollte auf beiden Seiten abgestützt werden, sowohl in der Nähe der Schnittlinie als auch an der Kante.

• Seien Sie besonders vorsichtig, wenn Sie Löcher in Wände schneiden oder in anderen unsichtbaren Bereichen arbeiten. Die in das Material eintauchende Trennscheibe kann einen Rückstoß verursachen, wenn sie auf Gas- oder Wasserrohre, Stromkabel oder andere Gegenstände trifft. BESONDERE SICHERHEITSHINWEISE FÜR DAS SCHLEIFEN MIT SCHLEIFPAPIER

• Verwenden Sie keine übergroßen Schleifpapierblätter. Halten Sie sich bei der Auswahl der Schleifpapiergröße an die Empfehlungen des Herstellers. Schleifpapier, das über die Schleifplatte hinausragt, kann Verletzungen verursachen und dazu führen, dass das Papier verstopft oder zerrissen wird, oder zu einem Rückschlag führen. BESONDERE SICHERHEITSHINWEISE FÜR DIE ARBEIT MIT DRAHTBÜRSTEN

• Es ist zu beachten, dass auch bei normalem Gebrauch Drahtstücke durch die Bürste verloren gehen. Überlasten Sie die Drähte nicht, indem Sie zu viel Druck ausüben. In der Luft befindliche Drahtstücke können leicht durch dünne Kleidung und/oder Haut dringen.

• Wenn eine Schutzvorrichtung empfohlen wird, muss verhindert werden, dass die Bürste mit der Schutzvorrichtung in Berührung kommt. Der Durchmesser von Teller- und Topfbürsten kann sich durch Druck- und Zentrifugalkräfte vergrößern.

• Tragen Sie bei der Arbeit mit Drahtbürsten immer eine Schutzbrille.

ZUSÄTZLICHE SICHERHEITSINFORMATIONEN

• Nehmen Sie vor allen Installationsarbeiten die Batterie aus dem Gerät.

• Schleifwerkzeuge müssen vor der Verwendung überprüft werden. Das Schleifwerkzeug muss korrekt montiert sein und sich frei drehen lassen. Lassen Sie die Maschine im Rahmen der Prüfung mindestens eine Minute lang ohne Last in einer sicheren Position laufen. Verwenden Sie keine beschädigten oder vibrierenden Schleifwerkzeuge. Schleifwerkzeuge müssen eine runde Form haben. Beschädigte Schleifwerkzeuge können brechen und Verletzungen verursachen.

• Prüfen Sie nach der Montage des Schleifwerkzeugs und vor der Inbetriebnahme der Schleifmaschine, ob das Schleifwerkzeug richtig montiert ist, ob es sich frei drehen lässt und ob es nicht am Schutzgitter hängen bleibt.

• Die Spindelarretierungstaste kann nur bei stillstehender Schleifspindel betätigt werden.

• Bei Werkzeugen, die für die Aufnahme von Gewindeschleifscheiben ausgelegt sind, ist zu prüfen, ob die Länge des Schleifscheibengewindes der Länge des Spindelgewindes entspricht.

• Das Werkstück muss gesichert werden. Das Einspannen des Werkstücks in eine Spannvorrichtung oder einen Schraubstock ist sicherer, als es in der Hand zu halten.16

• Wenn das Eigengewicht des Objekts keine stabile Lage garantiert, muss es fixiert werden.

• Berühren Sie die Trenn- und Schruppscheiben nicht, bevor sie abgekühlt sind.

• Üben Sie keinen seitlichen Druck auf die Schleif- oder Trennscheibe aus. Schneiden Sie keine Werkstücke, die dicker sind als die maximale Schnitttiefe der Trennscheibe.

• Bei Verwendung eines Schnellspannflansches ist darauf zu achten, dass der Innenflansch an der Spindel mit einem O-Ring aus Gummi versehen ist und dieser nicht beschädigt ist. Achten Sie auch darauf, dass die Oberflächen des äußeren und inneren Flansches sauber sind.

• Verwenden Sie den Schnellspannflansch nur mit Schleif- und Trennscheiben. Verwenden Sie nur unbeschädigte und einwandfrei funktionierende Flansche.

ORDNUNGSGEMÄSSE HANDHABUNG UND BETRIEB VON

• Der Ladevorgang sollte unter der Kontrolle des Benutzers stehen.

• Vermeiden Sie das Aufladen des Akkus bei Temperaturen unter 0 °C.

• Laden Sie die Batterien nur mit dem vom Hersteller empfohlenen Ladegerät. Die Verwendung eines Ladegeräts, das für das Laden eines anderen Batterietyps ausgelegt ist, stellt eine Brandgefahr dar.

• Wenn der Akku nicht in Gebrauch ist, halten Sie ihn von Metallgegenständen wie Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen fern, die einen Kurzschluss an den Akkuanschlüssen verursachen können. Ein Kurzschluss der Batteriepole kann zu Verbrennungen oder Feuer führen.

• Bei Beschädigung und/oder unsachgemäßem Gebrauch der Batterie können Gase freigesetzt werden. Lüften Sie den Raum, suchen Sie bei Unwohlsein einen Arzt auf. Die Gase können die Atmungsorgane schädigen.

• Unter extremen Bedingungen kann Flüssigkeit aus der Batterie austreten. Aus der Batterie auslaufende Flüssigkeit kann Reizungen oder Verbrennungen verursachen. Wenn ein Leck entdeckt wird, gehen Sie wie folgt vor:

• Wischen Sie die Flüssigkeit vorsichtig mit einem Tuch ab. Vermeiden Sie den Kontakt der Flüssigkeit mit der Haut oder den Augen.

• wenn die Flüssigkeit mit der Haut in Berührung kommt, sollte die betreffende Körperstelle sofort mit reichlich sauberem Wasser gewaschen oder die Flüssigkeit mit einer milden Säure wie Zitronensaft oder Essig neutralisiert werden.

• Wenn die Flüssigkeit in die Augen gelangt, spülen Sie diese sofort mindestens 10 Minuten lang mit reichlich klarem Wasser aus und suchen Sie einen Arzt auf.

• Verwenden Sie keine beschädigten oder modifizierten Akkus. Beschädigte oder modifizierte Batterien können sich unvorhersehbar verhalten, was zu Feuer, Explosion oder Verletzungsgefahr führen kann.

• Die Batterie darf nicht mit Feuchtigkeit oder Wasser in Berührung kommen.

• Halten Sie den Akku immer von einer Wärmequelle fern. Lassen Sie ihn nicht über einen längeren Zeitraum in einer Umgebung mit hohen Temperaturen liegen (in direktem Sonnenlicht, in der Nähe von Heizkörpern oder an Orten, an denen die Temperatur 50 °C übersteigt).

• Setzen Sie den Akku keinem Feuer oder übermäßigen Temperaturen aus. Feuer oder Temperaturen über 130°C können eine Explosion verursachen. HINWEIS: Eine Temperatur von 130°C kann als 265°F angegeben werden.

• Alle Ladeanweisungen müssen befolgt werden, und die Batterie darf nicht bei einer Temperatur außerhalb des in der Tabelle in der Bedienungsanleitung angegebenen Bereichs geladen werden. Falsches Laden oder Laden bei Temperaturen außerhalb des angegebenen Bereichs kann die Batterie beschädigen und die Brandgefahr erhöhen. BATTERIE-REPARATUR:

• Beschädigte Batterien dürfen nicht repariert werden. Reparaturen an der Batterie sind nur durch den Hersteller oder eine autorisierte Servicestelle zulässig.

• Die verbrauchte Batterie sollte zu einer Entsorgungsstelle für diese Art von Sondermüll gebracht werden.

SICHERHEITSHINWEISE FÜR DAS LADEGERÄT

• Das Ladegerät darf nicht mit Feuchtigkeit oder Wasser in Berührung kommen. Das Eindringen von Wasser in das Ladegerät erhöht die Gefahr eines Stromschlags. Das Ladegerät darf nur in trockenen Räumen verwendet werden.

• Trennen Sie das Ladegerät vom Stromnetz, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen.

• Verwenden Sie das Ladegerät nicht auf einer brennbaren Oberfläche (z. B. Papier, Textilien) oder in der Nähe von brennbaren Stoffen. Durch den Temperaturanstieg des Ladegerätes während des Ladevorgangs besteht Brandgefahr.

• Überprüfen Sie den Zustand des Ladegeräts, des Kabels und des Steckers jedes Mal vor der Benutzung. Wenn Sie eine Beschädigung feststellen, dürfen Sie das Ladegerät nicht verwenden. Versuchen Sie nicht, das Ladegerät zu zerlegen. Überlassen Sie alle Reparaturen einer autorisierten Servicewerkstatt. Bei unsachgemäßer Installation des Ladegeräts besteht die Gefahr eines Stromschlags oder Brands.

• Kinder und körperlich, seelisch oder geistig behinderte Personen sowie andere Personen, deren Erfahrung oder Kenntnisse nicht ausreichen, um das Ladegerät unter Beachtung aller Sicherheitsvorkehrungen zu bedienen, sollten das Ladegerät nicht ohne Aufsicht einer verantwortlichen Person bedienen. Andernfalls besteht die Gefahr, dass das Gerät falsch gehandhabt wird und zu Verletzungen führt.

• Wenn das Ladegerät nicht in Gebrauch ist, sollte es vom Netz getrennt werden.

• Alle Ladeanweisungen müssen befolgt werden, und die Batterie darf nicht bei einer Temperatur außerhalb des in der Tabelle in der Bedienungsanleitung angegebenen Bereichs geladen werden. Falsches Laden oder Laden bei Temperaturen außerhalb des angegebenen Bereichs kann die Batterie beschädigen und die Brandgefahr erhöhen. CHARGER REPAIR

• Ein defektes Ladegerät darf nicht repariert werden. Reparaturen am Ladegerät sind nur durch den Hersteller oder eine autorisierte Servicestelle zulässig.

• Das gebrauchte Ladegerät sollte zu einer Entsorgungsstelle für diese Art von Abfall gebracht werden.

• ACHTUNG: Das Gerät ist für den Betrieb in Innenräumen konzipiert.

• Trotz einer inhärent sicheren Konstruktion, der Anwendung von Sicherheitsmaßnahmen und zusätzlichen Schutzmaßnahmen besteht bei der Arbeit immer ein Restrisiko für Verletzungen. Li-Ionen-Batterien können auslaufen, Feuer fangen oder explodieren, wenn sie zu heiß werden oder kurzgeschlossen werden. Bewahren Sie sie an heißen und sonnigen Tagen nicht im Auto auf. Öffnen Sie das Akkupaket nicht. Li-Ion-Batterien enthalten elektronische Sicherheitsvorrichtungen, die bei Beschädigung zu einem Brand oder einer Explosion führen können.

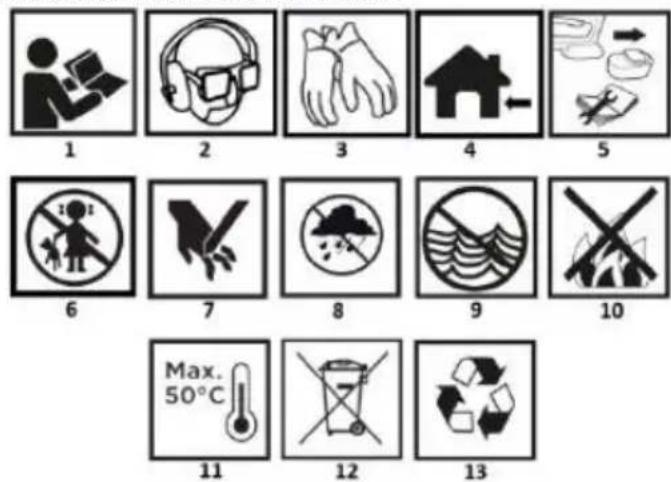

1 Lesen Sie die Bedienungsanleitung, beachten Sie die darin enthaltenen Warn- und Sicherheitshinweise.

2. eine Schutzbrille, einen Gehörschutz und eine Schutzmaske

tragen.17 3.tragen Sie Schutzhandschuhe.

4. für den Innenbereich, vor Wasser und Feuchtigkeit schützen.

5. vor Reparatur- und Wartungsarbeiten von der Stromversorgung

6. halten Sie Kinder von dem Gerät fern.

7. die Gefahr des Verlustes von Fingern, seien Sie vorsichtig.

8. vor Regen schützen.

9. werfen Sie die Zellen nicht ins Wasser, sie stellen eine Gefahr

für die aquatische Umwelt dar.

10. die Zellen nicht ins Feuer werfen

11. die Zellen nicht heißer als 50°C werden lassen

12. nicht über den Hausmüll entsorgen.

13. wiederverwertbar und selektiv gesammelt.

BESCHREIBUNG DER GRAFISCHEN ELEMENTE

Die folgende Nummerierung bezieht sich auf die Komponenten des Geräts die auf den grafischen Seiten dieses Handbuchs dargestellt sind. Bezeichnung Abb.

Knopf für Spindelarretierung

Flansche zur Befestigung der Abschirmung

Zusätzlicher Griff Bezeichnung Abb.

Schalter in der Aus-Stellung (0)

Batterieladezustandsanzeige

Indikator für den aktuellen Gang

• Es kann zu Abweichungen zwischen der Abbildung und dem tatsächlichen Produkt kommen.

KONSTRUKTION UND ANWENDUNG

Der Winkelschleifer ist ein handgehaltenes Elektrowerkzeug, das mit einem Akku betrieben wird. Er wird von einem bürstenlosen Gleichstrommotor angetrieben, der die Drehbewegung über ein Winkelgetriebe überträgt. Er kann sowohl zum Schleifen als auch zum Trennen verwendet werden. Diese Art von Elektrowerkzeug wird häufig zum Entfernen aller Arten von Graten auf der Oberfläche von Metallteilen, zur Oberflächenbehandlung von Schweißnähten, zum Schneiden von dünnwandigen Rohren und kleinen Metallteilen usw. verwendet. Mit dem entsprechenden Zubehör kann der Winkelschleifer nicht nur zum Trennen und Schleifen, sondern auch zum Reinigen von z. B. Rost, Farbschichten usw. verwendet werden. Zu seinen Einsatzgebieten gehören umfangreiche Reparatur- und Bauarbeiten im Zusammenhang mit Innenausbauten, Raumanpassungen usw. Das Gerät ist nur für den Trockengebrauch bestimmt, nicht zum Polieren. Verwenden Sie das Elektrowerkzeug nicht falsch. Mißbrauch.

• Hantieren Sie nicht mit asbesthaltigen Materialien. Asbest ist krebserregend.

• Arbeiten Sie nicht mit Materialien, deren Stäube brennbar oder explosiv sind. Bei der Arbeit mit dem Elektrowerkzeug werden Funken erzeugt, die die entstehenden Dämpfe entzünden können.

• Trennschleifscheiben dürfen nicht für Schleifarbeiten verwendet werden. Trennscheiben arbeiten auf der Stirnseite und beim Schleifen mit der Seitenfläche einer solchen Scheibe besteht die Gefahr, dass die Scheibe beschädigt wird, was zu Verletzungen des Bedieners führen kann.

• Drücken Sie den Knopf zum Fixieren der Batterie und schieben Sie die Batterie in die Buchse Abb. A5.

• Setzen Sie den geladenen Akku in die Griffhalterung ein, bis der Akku-Halteknopf hörbar einrastet.

Das Gerät wird mit einem teilweise geladenen Akku geliefert. Der Akku sollte bei einer Umgebungstemperatur von 4

geladen werden. Ein neuer Akku oder ein Akku, der über einen längeren Zeitraum nicht benutzt wurde, erreicht seine volle Leistungsfähigkeit nach etwa 3 - 5 Lade- und Entladezyklen.

• Nehmen Sie den Akku aus dem Gerät.

• Schließen Sie das Ladegerät an eine Netzsteckdose (230 V AC) an.

• Legen Sie den Akku in das Ladegerät ein und vergewissern Sie sich, dass der Akku richtig sitzt (bis zum Anschlag eingelegt).

• Wenn das Ladegerät an eine Netzsteckdose (230 V AC) angeschlossen ist, leuchtet die grüne LED am Ladegerät auf, um anzuzeigen, dass die Spannung angeschlossen ist.

• Wenn der Akku in das Ladegerät eingelegt wird, leuchtet eine rote LED auf, um anzuzeigen, dass der Akku geladen wird.

• Gleichzeitig leuchten die grünen Akkuladezustands-LEDs pulsierend in verschiedenen Mustern auf. Wenn der Akku geladen ist, leuchtet die LED am Ladegerät grün und alle Akkuladezustands-LEDs leuchten kontinuierlich. Nach einiger Zeit erlöschen die Akkuladestatus-LEDs. Der Akku sollte nicht länger als 8 Stunden geladen werden. Eine Überschreitung dieser Zeit kann die Akkuzellen beschädigen. Das Ladegerät schaltet sich nicht automatisch aus, wenn der Akku vollständig geladen ist. Die grüne LED am Ladegerät leuchtet weiter. Die LED für den Ladezustand des Akkus schaltet sich nach einer gewissen Zeit aus. Trennen Sie das Gerät von der Stromversorgung, bevor Sie den Akku aus der Ladebuchse nehmen. Vermeiden Sie aufeinanderfolgende kurze Ladevorgänge. Laden Sie Akkus nicht nach kurzem Gebrauch wieder auf. Eine deutliche Verkürzung der Zeit zwischen den erforderlichen Aufladungen deutet darauf hin, dass der Akku abgenutzt ist und ersetzt werden sollte. Akkus werden während des Ladevorgangs warm. Arbeiten Sie nicht sofort nach dem Laden, sondern warten Sie, bis der Akku Raumtemperatur erreicht hat. So vermeiden Sie Schäden an der Batterie.

ANZEIGE DES BATTERIELADEZUSTANDS

Der Akku ist mit einer Ladezustandsanzeige (3 LEDs) ausgestattet. Um den Ladezustand des Akkus zu überprüfen, drücken Sie auf die Taste der Akkuladezustandsanzeige. Wenn alle LEDs leuchten, ist der Ladezustand des Akkus hoch. Das Aufleuchten von 2 LEDs zeigt eine Teilentladung an. Wenn nur 1 Diode leuchtet, ist der Akku erschöpft und muss wieder aufgeladen werden.

MONTAGE UND EINSTELLUNG DES SCHILDES

Der Messerschutz schützt den Bediener vor Schmutz, versehentlichem Kontakt mit dem Arbeitsgerät oder Funken. Er sollte immer so angebracht werden, dass sein abdeckender Teil dem Bediener zugewandt ist.

• Die Konstruktion der Messerschutzbefestigung ermöglicht eine werkzeuglose Einstellung des Schutzes auf die optimale Position.

• Lösen und ziehen Sie den Hebel Abb. A6 am Scheibenschutz Abb. A8.

• Drehen Sie den Scheibenschutz Abb. A8 in die gewünschte Position.

• Verriegeln durch Absenken des Hebels Abb. A6.

• Der Ausbau und die Einstellung des Scheibenschutzes erfolgen in umgekehrter Reihenfolge wie der Einbau. WERKZEUGWECHSEL

• Beim Werkzeugwechsel müssen Arbeitshandschuhe getragen werden.18

• Die Spindelarretierungstaste Abb. A1 dient nur zum Arretieren der Spindel der Schleifmaschine beim Auf- und Abbau des Arbeitswerkzeugs. Sie darf nicht als Bremstaste verwendet werden, während sich die Scheibe dreht. Andernfalls kann die Schleifmaschine beschädigt werden oder der Benutzer kann sich verletzen. SCHEIBENBEFESTIGUNG

• Bei Schleif- oder Trennscheiben mit einer Dicke von weniger als 3 mm muss die Mutter des Außenflansches Abb. A7 flach auf der Scheibenseite aufgeschraubt werden.

• Drücken Sie die Spindelarretierungstaste Abb. A1.

• Stecken Sie den mitgelieferten Spezialschlüssel in die Löcher des äußeren Flansches.

• Drehen Sie den Schlüssel - lösen und entfernen Sie den äußeren Flansch Abb. A7.

• Platzieren Sie die Scheibe so, dass sie gegen die Oberfläche des inneren Flansches gedrückt wird, Abb. A7.

• Schrauben Sie den äußeren Flansch an, Abb. A7, und mit dem Spezialschlüssel leicht anziehen.

• Die Demontage der Scheiben erfolgt in umgekehrter Reihenfolge wie die Montage. Bei der Montage ist die Scheibe gegen die Oberfläche des inneren Flansches zu drücken und auf ihrem Unterflansch zu zentrieren.

MONTAGE VON ARBEITSGERÄTEN MIT GEWINDEBOHRUNG

• Drücken Sie die Spindelarretierungstaste Fig. A1

• Entfernen Sie das zuvor montierte Gerät - falls vorhanden.

• Entfernen Sie beide Flansche - Innenflansch und Außenflansch Abb. A7 - vor dem Einbau.

• Schrauben Sie das Gewindeteil des Arbeitsgerätes auf die Spindel und ziehen Sie es leicht an.

• Die Demontage von Werkzeugen mit Gewindebohrung erfolgt in umgekehrter Reihenfolge wie die Montage.

MONTAGE DES WINKELSCHLEIFERS IM

WINKELSCHLEIFERSTÄNDER Es ist zulässig, den Winkelschleifer in einem speziellen Stativ für Winkelschleifer zu verwenden, vorausgesetzt, es wird ordnungsgemäß gemäß der Montageanleitung des Stativherstellers montiert. BEDIENUNG / EINSTELLUNGEN Überprüfen Sie den Zustand der Schleifscheibe, bevor Sie sie verwenden. Verwenden Sie keine abgesplitterten, gerissenen oder anderweitig beschädigten Schleifscheiben. Eine abgenutzte Scheibe oder Bürste sollte vor der Verwendung sofort durch eine neue ersetzt werden. Schalten Sie die Schleifmaschine nach Beendigung der Arbeit immer aus und warten Sie, bis das Arbeitsgerät vollständig zum Stillstand gekommen ist. Erst dann kann der Schleifer abgestellt werden. Bremsen Sie die rotierende Schleifscheibe nicht ab, indem Sie sie gegen das Werkstück drücken.

• Überlasten Sie die Schleifmaschine nicht. Das Gewicht des Elektrowerkzeugs übt genügend Druck aus, um das Werkzeug effektiv zu betreiben. Eine Überlastung und ein zu hoher Druck können zu einem gefährlichen Bruch des Elektrowerkzeugs führen.

• Wenn die Schleifmaschine während des Betriebs herunterfällt, muss das Arbeitswerkzeug unbedingt überprüft und gegebenenfalls ausgetauscht werden, wenn es beschädigt oder verformt ist.

• Schlagen Sie das Arbeitswerkzeug niemals gegen das Arbeitsmaterial.

• Vermeiden Sie das Aufprallen und Schaben mit der Scheibe, insbesondere bei Arbeiten an Ecken, scharfen Kanten usw. (dies kann zum Verlust der Kontrolle und zu Rückschlägen führen). (dies kann zum Verlust der Kontrolle über das Elektrowerkzeug und zu einem Rückschlag führen).

• Verwenden Sie niemals für das Schneiden von Holz bestimmte Scheiben von Kreissägen. Die Verwendung solcher Sägeblätter führt oft zu einem Rückschlag des Elektrowerkzeugs, zum Verlust der Kontrolle und kann zu Verletzungen des Bedieners führen. EIN/AUS Halten Sie die Schleifmaschine während der Inbetriebnahme und des Betriebs mit beiden Händen fest. Der Schleifer ist mit einem Sicherheitsschalter ausgestattet, der ein versehentliches Einschalten verhindert.

• Drücken Sie den Schalter in die Position Abb. B1, um das Gerät zu starten.

• Schieben Sie den Schalter in die Position Abb. B2, um das Gerät auszuschalten.

• Warten Sie nach dem Einschalten der Schleifmaschine, bis die Schleifscheibe die maximale Drehzahl erreicht hat, bevor Sie mit der Arbeit beginnen. Der Schalter darf nicht betätigt werden, während die Schleifmaschine ein- oder ausgeschaltet ist. Der Schalter der Schleifmaschine darf nur betätigt werden, wenn das Elektrowerkzeug vom Werkstück entfernt ist.

HINWEIS: Das Mahlwerk speichert die letzte Geschwindigkeitseinstellung, die vor dem Ausschalten des Geräts vorgenommen wurde.

• Der Schleifer kann mit 3 vordefinierten Geschwindigkeiten arbeiten (siehe Leistungstabelle). Dies kann auf dem Display kontrolliert werden, Abb. B4.

• Um den Gang zu wechseln, drücken Sie die Taste Abb. B5

• Durch Drücken der Taste Abb. B5 wird der Gang in Abhängigkeit von der ursprünglichen Einstellung gewechselt. Bei eingestelltem Gang I wird durch Drücken der Taste Abb. B5 in den Gang II geschaltet, durch erneutes Drücken der Taste Abb. B5 wird in den Gang III geschaltet, durch erneutes Drücken der Taste Abb. B5 wird wieder in den Gang I geschaltet.

• 1. Gang niedrigste Geschwindigkeit 1 Diode

• 2. Gang mittlere Geschwindigkeit 2 Dioden

• 3. Gang höchste Geschwindigkeit 3 LEDs CUTTING

• Das Schneiden mit einem Winkelschleifer kann nur in einer geraden Linie erfolgen.

• Schneiden Sie das Material nicht, während Sie es in der Hand halten.

• Große Werkstücke sollten unterstützt werden, und es sollte darauf geachtet werden, dass die Unterstützungspunkte nahe an der Schnittlinie und am Ende des Materials liegen. Stabil aufgelegtes Material neigt nicht dazu, sich während des Schneidens zu bewegen.

• Kleine Werkstücke sollten z. B. in einem Schraubstock, mit Zwingen usw. eingespannt werden. Das Material sollte so eingespannt werden, dass sich die Schneidspitze nahe am Spannelement befindet. Dadurch wird eine höhere Schnittgenauigkeit erreicht.

• Achten Sie darauf, dass die Trennscheibe nicht vibriert oder gestaucht wird, da dies die Schnittqualität beeinträchtigt und zum Bruch der Trennscheibe führen kann.

• Beim Schneiden sollte kein seitlicher Druck auf die Trennscheibe ausgeübt werden.

• Verwenden Sie je nach dem zu schneidenden Material die richtige Trennscheibe.

• Beim Schneiden durch Material wird empfohlen, dass die Vorschubrichtung mit der Drehrichtung der Trennscheibe übereinstimmt.

• Die Schnitttiefe hängt vom Durchmesser der Scheibe ab.

• Es dürfen nur Scheiben verwendet werden, deren Nenndurchmesser nicht größer ist als der für das Schleifmaschinenmodell empfohlene.

• Bei tiefen Schnitten (z.B. Profile, Bauklötze, Ziegelsteine, etc.) dürfen die Spannflansche nicht mit dem Werkstück in Berührung kommen.

• Trennscheiben erreichen während des Betriebs sehr hohe Temperaturen - berühren Sie sie nicht mit ungeschützten Körperteilen, bevor sie abgekühlt sind. SANDING Schleifarbeiten können z. B. mit Schleifscheiben, Schleiftöpfen, Fächerscheiben, Scheiben mit Schleifvlies, Drahtbürsten, flexiblen Scheiben für Schleifpapier usw. durchgeführt werden. Jeder Scheibentyp und jedes Werkstück erfordert eine geeignete Arbeitstechnik und die Verwendung einer geeigneten persönlichen Schutzausrüstung.

• Zum Schneiden bestimmte Scheiben sollten nicht zum Schleifen verwendet werden.

• Schleifscheiben sind so konzipiert, dass sie das Material mit der Kante der Scheibe abtragen.

• Schleifen Sie nicht mit der Seite der Scheibe. Der optimale Arbeitswinkel für diesen Scheibentyp beträgt 30

• Schleifarbeiten dürfen nur mit für das Material geeigneten Schleifscheiben durchgeführt werden.

• Bei der Arbeit mit Fächerschleifern, Schleifvliesscheiben und flexiblen Schleifpapierscheiben muss auf den richtigen Anstellwinkel19 geachtet werden, damit die Lamellen parallel zum Werkstück stehen.

• Schleifen Sie nicht mit der gesamten Oberfläche der Scheibe.

• Diese Arten von Scheiben werden für die Bearbeitung von flachen Oberflächen verwendet.

• Drahtbürsten sind hauptsächlich für die Reinigung von Profilen und schwer zugänglichen Stellen bestimmt. Sie können verwendet werden, um z. B. Rost, Farbschichten usw. von Materialoberflächen zu entfernen.

• Es dürfen nur Arbeitswerkzeuge verwendet werden, deren zulässige Drehzahl größer oder gleich der maximalen Drehzahl des Winkelschleifers ohne Last ist.

Nehmen Sie die Batterie aus dem Gerät, bevor Sie es installieren, einstellen, reparieren oder bedienen.

WARTUNG UND LAGERUNG

• Es wird empfohlen, das Gerät sofort nach jedem Gebrauch zu reinigen.

• Verwenden Sie kein Wasser oder andere Flüssigkeiten zur Reinigung.

• Das Gerät sollte mit einem trockenen Tuch gereinigt oder mit Niederdruck-Pressluft ausgeblasen werden.

• Verwenden Sie keine Reinigungs- oder Lösungsmittel, da diese die Kunststoffteile beschädigen können.

• Reinigen Sie regelmäßig die Lüftungsschlitze im Motorgehäuse, um eine Überhitzung des Geräts zu vermeiden.

• Wenn übermäßige Funkenbildung am Kommutator auftritt, lassen Sie den Zustand der Kohlebürsten des Motors von einer qualifizierten Person überprüfen.

• Bewahren Sie das Gerät immer an einem trockenen Ort und außerhalb der Reichweite von Kindern auf.

• Lagern Sie das Gerät mit herausgenommenem Akku.

• Etwaige Mängel sollten von der autorisierten Kundendienststelle des Herstellers behoben werden. Energy+ Winkelschleifer 58GE142 Parameter Wert Spannung der Batterie 18 V GLEICHSTROM Nenngeschwindigkeit 0-3500/6500/9200 min

Max. Scheibendurchmesser 125 mm Spindelgewinde M14 IP-Schutzklasse IPX0 Schutzklasse III Masse 1,362 kg Jahr der Herstellung

58GE142 gibt sowohl den Typ als auch die Bezeichnung der Maschine an

LÄRM- UND VIBRATIONSDATEN

Schalldruckpegel LpA = 82,01 dB (A) K=3dB (A) Schallleistungspegel LWA = 90,01 dB (A) K=3dB (A) Schwingungsbeschleunigungswert (Hauptgriff) ah = 6,120 m/s

Schwingungsbeschleunigungswert (Hilfsgriff) ah = 4,498 m/s

Informationen über Lärm und Vibrationen Der Geräuschemissionspegel des Geräts wird beschrieben durch: den emittierten Schalldruckpegel LpA und den Schallleistungspegel LWA (wobei K die Messunsicherheit bezeichnet). Die von der Maschine ausgehenden Vibrationen werden durch den Wert der Vibrationsbeschleunigung ah beschrieben (wobei K die Messunsicherheit bezeichnet). Der in dieser Anleitung angegebene Schalldruckpegel LpA , der Schallleistungspegel LWA und der Schwingungsbeschleunigungswert ah wurden in Übereinstimmung mit EN 62841-1 gemessen. Der angegebene Schwingungspegel ah kann zum Vergleich von Geräten und zur vorläufigen Bewertung der Schwingungsbelastung verwendet werden. Das angegebene Vibrationsniveau ist nur repräsentativ für die grundlegende Verwendung des Geräts. Wenn das Gerät für andere Anwendungen oder mit anderen Arbeitsgeräten verwendet wird, kann sich der Vibrationspegel ändern. Ein höheres Vibrationsniveau wird durch unzureichende oder zu seltene Wartung des Geräts beeinflusst. Die oben genannten Gründe können zu einer erhöhten Vibrationsbelastung während der gesamten Arbeitsdauer führen. Um die Vibrationsexposition genau abzuschätzen, müssen auch die Zeiten berücksichtigt werden, in denen das Gerät ausgeschaltet ist oder wenn es zwar eingeschaltet ist, aber nicht zum Arbeiten verwendet wird. Wenn alle Faktoren genau abgeschätzt wurden, kann die Gesamtvibrationsexposition viel niedriger ausfallen. Um den Benutzer vor den Auswirkungen von Vibrationen zu schützen, sollten zusätzliche Sicherheitsmaßnahmen ergriffen werden, wie z. B. die zyklische Wartung der Maschine und der Arbeitsgeräte, die Gewährleistung einer angemessenen Handtemperatur und eine angemessene Arbeitsorganisation.

Elektrisch betriebene Produkte dürfen nicht mit dem Hausmüll entsorgt werden, sondern müssen einer geeigneten Einrichtung zur Entsorgung zugeführt werden. Wenden Sie sich an Ihren Händler oder die örtlichen Behörden, um Informationen zur Entsorgung zu erhalten. Elektro- und Elektronik-Altgeräte enthalten umweltverträgliche Stoffe. Geräte, die nicht recycelt werden, stellen eine potenzielle Gefahr für die Umwelt und die menschliche Gesundheit dar. "Grupa Topex Spółka z ograniczoną odpowiedzialnością". Spółka komandytowa mit Sitz in Warschau, ul. Pograniczna 2/4 (im Folgenden: "Grupa Topex") teilt mit, dass alle Urheberrechte am Inhalt dieses Handbuchs (im Folgenden: "Handbuch"), einschließlich, unter anderem. Der Text, die Fotografien, die Diagramme, die Zeichnungen sowie die Zusammensetzung des Handbuchs gehören ausschließlich der Grupa Topex und unterliegen dem rechtlichen Schutz gemäß dem Gesetz vom 4. Februar 1994 über das Urheberrecht und verwandte Rechte (Gesetzblatt 2006 Nr. 90 Poz. 631, in der geänderten Fassung). Das Kopieren, Verarbeiten, Veröffentlichen, Verändern des gesamten Handbuchs und seiner einzelnen Elemente zu kommerziellen Zwecken ist ohne schriftliche Zustimmung von Grupa Topex strengstens verboten und kann zivil- und strafrechtliche Folgen haben. EG-Konformitätserklärung Hersteller: Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa Produkt: Schnurloser Winkelschleifer Modell: 58GE142 Handelsname: GRAPHITE Seriennummer: 00001 ÷ 99999 Diese Konformitätserklärung wird unter der alleinigen Verantwortung des Herstellers ausgestellt. Das oben beschriebene Produkt entspricht den folgenden Dokumenten: Maschinenrichtlinie 2006/42/EG Richtlinie 2014/30/EU über die elektromagnetische Verträglichkeit RoHS-Richtlinie 2011/65/EU, geändert durch Richtlinie 2015/863/EU Und erfüllt die Anforderungen der Normen: EN 62841-1:2015+A11; EN IEC 62841-2-3:2021+A11 EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 63000:2018 Diese Erklärung bezieht sich nur auf die Maschine in der Form, in der sie in Verkehr gebracht wird, und umfasst keine Bauteile vom Endnutzer hinzugefügt oder von ihm nachträglich durchgeführt werden. Name und Anschrift der in der EU ansässigen Person, die zur Erstellung des technischen Dossiers befugt ist: Unterzeichnet im Namen von: Grupa Topex Sp. z o.o. Sp.k. 2/4 Pograniczna Straße 02-285 Warschau Paweł Kowalski TOPEX GROUP Qualitätsbeauftragter Warschau, 2023-12-22

SCHUURPAPIER, WERKEN MET STAALBORSTELS EN SNIJDEN
