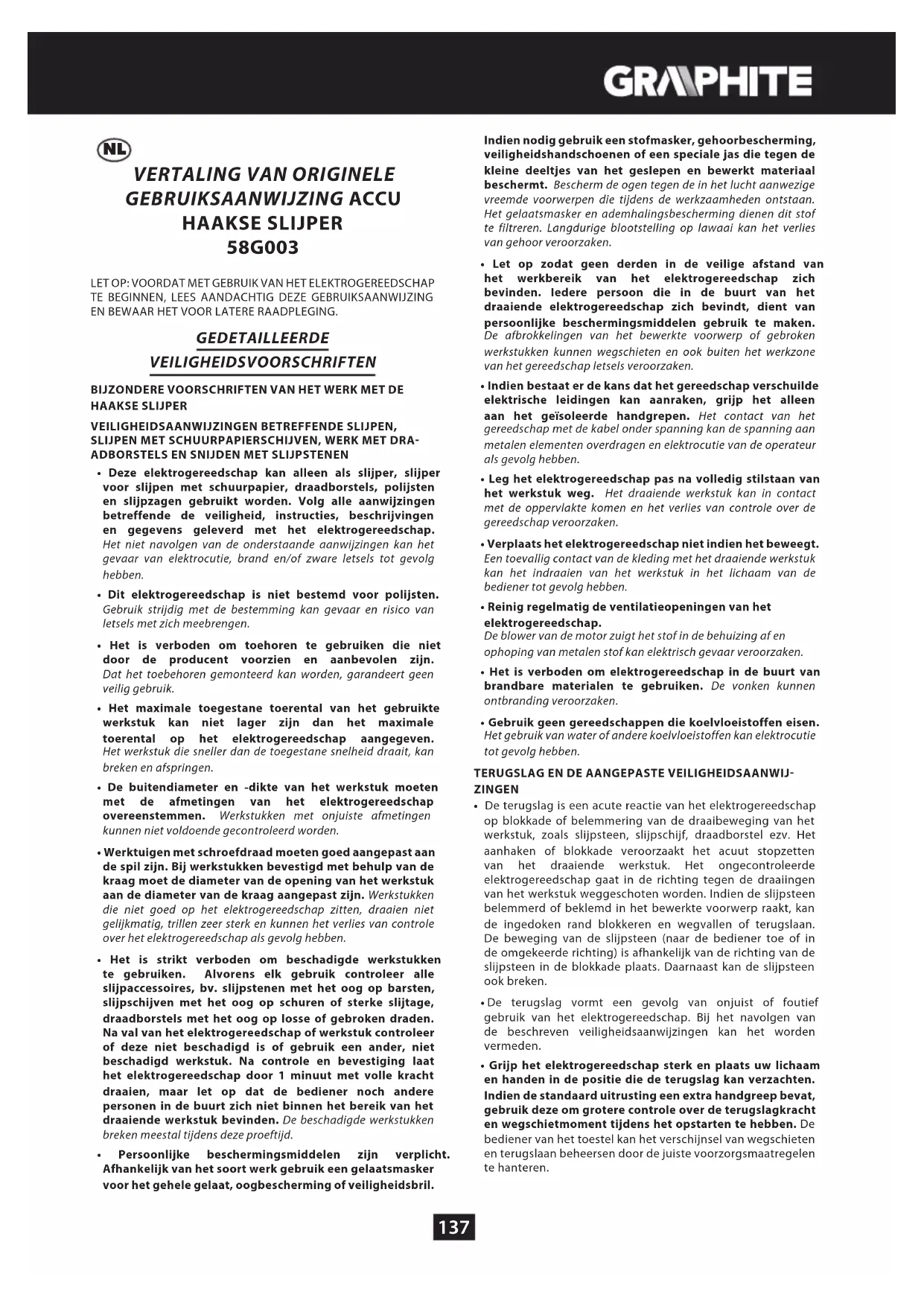

GEBRUIKSAANWIJZING 58G003 Graphite

TE BEGINNEN, LEES AANDACHTIG DEZE GEBRUIKSAANWIJZING

• Deze elektrogereedschap kan alleen als slijper, slijper voor slijpen met schuurpapier, draadborstels, polijsten en slijpzagen gebruikt worden. Volg alle aanwijzingen betreffende de veiligheid, instructies, beschrijvingen en gegevens geleverd met het elektrogereedschap. Het niet navolgen van de onderstaande aanwijzingen kan het gevaar van elektrocutie, brand en/of zware letsels tot gevolg hebben.

• Dit elektrogereedschap is niet bestemd voor polijsten. Gebruik strijdig met de bestemming kan gevaar en risico van letsels met zich meebrengen.

• Het is verboden om toehoren te gebruiken die niet door de producent voorzien en aanbevolen zijn. Dat het toebehoren gemonteerd kan worden, garandeert geen veilig gebruik.

• Het maximale toegestane toerental van het gebruikte werkstuk kan niet lager zijn dan het maximale toerental op het elektrogereedschap aangegeven. Het werkstuk die sneller dan de toegestane snelheid draait, kan breken en afspringen.

• De buitendiameter en -dikte van het werkstuk moeten met de afmetingen van het elektrogereedschap overeenstemmen. Werkstukken met onjuiste afmetingen kunnen niet voldoende gecontroleerd worden.

• Werktuigen met schroefdraad moeten goed aangepast aan de spil zijn. Bij werkstukken bevestigd met behulp van de kraag moet de diameter van de opening van het werkstuk aan de diameter van de kraag aangepast zijn. Werkstukken die niet goed op het elektrogereedschap zitten, draaien niet gelijkmatig, trillen zeer sterk en kunnen het verlies van controle over het elektrogereedschap als gevolg hebben.

• Het is strikt verboden om beschadigde werkstukken te gebruiken. Alvorens elk gebruik controleer alle slijpaccessoires, bv. slijpstenen met het oog op barsten, slijpschijven met het oog op schuren of sterke slijtage, draadborstels met het oog op losse of gebroken draden. Na val van het elektrogereedschap of werkstuk controleer of deze niet beschadigd is of gebruik een ander, niet beschadigd werkstuk. Na controle en bevestiging laat het elektrogereedschap door 1 minuut met volle kracht draaien, maar let op dat de bediener noch andere personen in de buurt zich niet binnen het bereik van het draaiende werkstuk bevinden. De beschadigde werkstukken breken meestal tijdens deze proeftijd.

• Persoonlijke beschermingsmiddelen zijn verplicht. Afhankelijk van het soort werk gebruik een gelaatsmasker voor het gehele gelaat, oogbescherming of veiligheidsbril.

Indien nodig gebruik een stofmasker, gehoorbescherming, veiligheidshandschoenen of een speciale jas die tegen de kleine deeltjes van het geslepen en bewerkt materiaal beschermt. Bescherm de ogen tegen de in het lucht aanwezige vreemde voorwerpen die tijdens de werkzaamheden ontstaan. Het gelaatsmasker en ademhalingsbescherming dienen dit stof te filtreren. Langdurige blootstelling op lawaai kan het verlies van gehoor veroorzaken.

• Let op zodat geen derden in de veilige afstand van het werkbereik van het elektrogereedschap zich bevinden. Iedere persoon die in de buurt van het draaiende elektrogereedschap zich bevindt, dient van persoonlijke beschermingsmiddelen gebruik te maken. De afbrokkelingen van het bewerkte voorwerp of gebroken werkstukken kunnen wegschieten en ook buiten het werkzone van het gereedschap letsels veroorzaken.

• Indien bestaat er de kans dat het gereedschap verschuilde elektrische leidingen kan aanraken, grijp het alleen aan het geïsoleerde handgrepen. Het contact van het gereedschap met de kabel onder spanning kan de spanning aan metalen elementen overdragen en elektrocutie van de operateur als gevolg hebben.

• Leg het elektrogereedschap pas na volledig stilstaan van het werkstuk weg. Het draaiende werkstuk kan in contact met de oppervlakte komen en het verlies van controle over de gereedschap veroorzaken.

• Verplaats het elektrogereedschap niet indien het beweegt. Een toevallig contact van de kleding met het draaiende werkstuk kan het indraaien van het werkstuk in het lichaam van de bediener tot gevolg hebben.

• Reinig regelmatig de ventilatieopeningen van het elektrogereedschap. De blower van de motor zuigt het stof in de behuizing af en ophoping van metalen stof kan elektrisch gevaar veroorzaken.

• Het is verboden om elektrogereedschap in de buurt van brandbare materialen te gebruiken. De vonken kunnen ontbranding veroorzaken.

• Gebruik geen gereedschappen die koelvloeistoffen eisen. Het gebruik van water of andere koelvloeistoffen kan elektrocutie tot gevolg hebben.

• De terugslag is een acute reactie van het elektrogereedschap op blokkade of belemmering van de draaibeweging van het werkstuk, zoals slijpsteen, slijpschijf, draadborstel ezv. Het aanhaken of blokkade veroorzaakt het acuut stopzetten van het draaiende werkstuk. Het ongecontroleerde elektrogereedschap gaat in de richting tegen de draaiingen van het werkstuk weggeschoten worden. Indien de slijpsteen belemmerd of beklemd in het bewerkte voorwerp raakt, kan de ingedoken rand blokkeren en wegvallen of terugslaan. De beweging van de slijpsteen (naar de bediener toe of in de omgekeerde richting) is afhankelijk van de richting van de slijpsteen in de blokkade plaats. Daarnaast kan de slijpsteen ook breken.

• De terugslag vormt een gevolg van onjuist of foutief gebruik van het elektrogereedschap. Bij het navolgen van de beschreven veiligheidsaanwijzingen kan het worden vermeden.

• Grijp het elektrogereedschap sterk en plaats uw lichaam en handen in de positie die de terugslag kan verzachten. Indien de standaard uitrusting een extra handgreep bevat, gebruik deze om grotere controle over de terugslagkracht en wegschietmoment tijdens het opstarten te hebben. De bediener van het toestel kan het verschijnsel van wegschieten en terugslaan beheersen door de juiste voorzorgsmaatregelen te hanteren.138

• Nooit plaats uw handen in de buurt van draaiende werkstukken. Tijdens terugslag kan het werkstuk de hand beletselen.

• Hou een afstand van de zone waarin het elektrogereedschap tijdens de terugslag gaat bewegen. Als gevolg van de terugslag beweegt het elektrogereedschap in de omgekeerde richting dan de beweging van het werkstuk.

• Werk bijzonder voorzichtig bij bewerking van hoeken, scherpe randen ezv. Voorkom dat werkstukken terugslaan of geblokkeerd rakken.

• Het draaiende werkstuk is meer vatbaar voor beklemming bij bewerking van hoeken, scherpe randen of na terugslaan. Het kan het verlies van controle of terugslag als gevolg hebben.

• Gebruik geen schijven voor hout of tandschijven.

• Deze soort werkstukken vaak veroorzaken terugslag of het verlies van controle over het elektrogereedschap.

BIJZONDERE VEILIGHEIDSAANWIJZINGEN BETREFFENDE

SLIJPEN EN SNIJDEN MET SLIJPSTEEN

• Gebruik alleen slijpstenen bestemd voor het bepaalde elektrogereedschap en met de aangepaste beschermer. De slijpstenen die geen toebehoren van het bepaalde elektrogereedschap vormen, kunnen niet voldoende beschermd worden en zijn niet voldoende veilig.

• Gebogen slijpschijven moeten op zulke manier gemonteerd worden zodat hun slijpoppervlakte niet buiten de beschermende deksel oversteekt. Onkundig geplaatste slijpschijf die buiten de rand van de deksel oversteekt, kan niet voldoende beschermd worden.

• De behuizing dient op een juiste manier aan het elektrogereedschap bevestigd te worden – om het grootse veiligheidsniveau te garanderen – en zodat het deel van de slijpsteen die niet afgedekt is en naar de bediener gericht zo klein mogelijk is. De bescherming beschermt de bediener tegen de afbrokkelingen en toevallig contact met de slijpsteen alsook vonken die brand van de kleding kunnen veroorzaken.

• Gebruik het slijpgereedschap alleen conform de bestemming.

• Het is verboden om met de zijoppervlakte van de snijschijf te slijpen. De snijschijven zijn bestemd voor het wegsnijden van het materiaal. Invloed van zijkrachten kan zulke schijven breken.

• Gebruik de gekozen slijpsteen altijd met onbeschadigde bevestigingskragen van de aangepaste afmetingen en vorm. De juiste kragen ondersteunen de slijpsteen en verminderen op deze manier het risico van breken. De kragen voor snijschijven kunnen verschillen van kragen bestemd voor andere slijpschijven.

• Gebruik geen versleten slijpstenen bestemd voor grotere elektrogereedschappen. Slijpstenen voor grotere elektrogereedschappen zijn niet geschikt voor hoger aantal toerental dat voor mindere elektrogereedschappen kenmerkend is en kunnen makkelijk breken.

AANVULLENDE BIJZONDERE VEILIGHEIDSAANWIJZIN

GEN BETREFFENDE HET SNIJDEN MET GEBRUIK VAN SLIJPSTEEN

• Vermijd blokkering van de snijschijf of te grote druk. Voer geen te diepe sneden uit. De overbelasting van de snijschijf verhoogt de belasting en het risico van klem raken of blokkade waardoor ook het risico van terugslag of breken van de schijf.

• Vermijd het gebied voor en achter de draaiende schijf. Het verschuiven van de snijschijf in de richting naar zich kan veroorzaken dat bij terugslag het elektrogereedschap tezamen met de bewegende schijf naar de gebruiker gaat afspringen.

• Bij het klem raken van de snijschijf of pauze in het werk zet het elektrogereedschap uit en wacht totdat de schijf volledig stopt. Trek nooit aan de bewegende schijf omdat zulke handeling de terugslag als gevolg kan hebben. Onderzoek en verwijder de reden van het klem raken.

• Zet het elektrogereedschap niet opnieuw aan indien deze steeds in het materiaal zit. Alvorens met het snijden door te gaan, wacht totdat de snijschijf het volledige toerental bereikt. In een ander geval de slijpsteen kan aanhaken, van het bewerkte materiaal uitspringen of terugslag veroorzaken.

• Alvorens met de bewerking te beginnen, ondersteun platen of grote voorwerpen zodat het risico van terugslag door klem geraakte schijf verminderd wordt. Grote voorwerpen kunnen onder eigen gewicht afbuigen. Ondersteun het bewerkte voorwerp van beide kanten, zoveel in de buurt van de snijlijn alsook bij de rand. Wees bijzonder voorzichtig bij het snijden van openingen of operaties in andere onzichtbare gebieden. Het in het materiaal verdiepende snijschijf kan terugslag van het gereedschap bij het aanraken van gas-, riool-, elektrische of andere leidingen veroorzaken.

AANVULLENDE BIJZONDERE VEILIGHEIDSAANWIJZINGEN

BETREFFENDE HET SLIJPEN MET GEBRUIK VAN SCHUURPA PIERSCHIJVEN

• Gebruik niet te grote schuurpapierbladen. Bij de keuze van de grootte volg de aanwijzingen van de producent op. Het schuurpapier dat buiten de slijpschijf stekt kan letsels alsook blokkade, schuren van het papier of terugslag als gevolg hebben.

AANVULLENDE BIJZONDERE VEILIGHEIDSAANWIJZINGEN

BETREFFENDE WERK MET GEBRUIK VAN DRAADBORSTELS

• Neem in acht dat zelfs bij normaal gebruik raakt de borstel de draden kwijt. Overbelast de draden niet door te sterke druk. De in de lucht vliegende stukken draad kunnen makkelijk door dunne kleding en/of huid doorheen gaan.

• Bij gebruik van de beschermer vermijd het contact van de borstel met de beschermer. De diameter van de borstels kan door de drukkracht en centrufugale kracht vergroten.

• Tijdens het werk met draadborstels gebruik altijd veiligheidsbril. AANVULLENDE VEILIGHEIDSAANWIJZINGEN

• Alvorens met enige montagewerkzaamheden te beginnen, trek de stekker uit het stopcontact uit.

• Controleer het slijpgereedschap voor gebruik. Het slijpgereedschap moet juist gemonteerd worden en onbelemmerd draaien. Laat het toestel door 1 minuut zonder belasting in een veilige positie draaien. Gebruik geen beschadigde of vibrerende slijpgereedschap. Slijpgereedschap moet rond zijn. Beschadigde slijpgereedschappen kunnen breken en letsels veroorzaken.

• Na montage van het slijpgereedschap en alvorens de slijper aan te zetten, controleer of het slijpgereedschap juist bevestigd is en onbelemmerd draait.

• De knop van de spilblokkade kan alleen aangezet worden als de spil niet bewegt.

• Bij gereedschappen die de bevestiging van slijpstenen met schroefdraadopening mogelijk maken, controleer of de lengte van de schroefdraad van de slijpsteen gelijk aan de schroefdraad van de spil is.

• Beveilig het bewerkte voorwerp. Het vastzetten van het bewerkte voorwerp in een bevestigende toestel of bankschroef is meer veilig dan met de hand vasthouden.

• Indien het eigen massa van het voorwerp geen stabiele positie garandeert, dient deze bevestigd te worden.

• Raak de slijpstukken niet aan voordat ze afgekoeld zijn.

• Oefen geen zijdruk op de slijp- of snijschijf uit. Snij geen voorwerpen van de dikte groter dan de maximale diepte van de snijschijf.139

• Bij gebruik van een snelmontagekop verzeker u zich of de binnenste kop op de spil van een rubberen o-ring voorzien is en of deze ring niet beschadigd is. Zorg dat de oppervlake van de buitenste kop en de binnenste kop schoon zijn. Zorg dat de oppervlakte van de binnenste kop en externe snelmontagekop altijd schoon zijn.

• Gebruik de snelmontagekop alleen met de schuur- en snijschijven. Gebruik alleen onbeschadigde en op een juiste manier werkende koppen. JUISTE BEDIENING EN EXPLOITATIE VAN DE ACCU’S

• Het oplaadproces dient altijd onder de controle van de gebruiker te gebeuren.

• Vermijd het opladen van de accu bij temperaturen onder 0°C.

• Laad de accu’s alleen met een door de producent aanbevolen oplader. Het gebruik van oplader bestemd voor een ander type accu’s veroorzaakt het risico van brand.

• Als de accu in niet in gebruik is, bewaar deze niet in de buurt van metalen voorwerpen, zoals papierclips, munten, sleutels, nagels, schroeven of andere kleine metalen elementen die de klemmen van de accu kunnen sluiten. Het sluiten van de klemmen van de accu kan brandwonden of brand veroorzaken.

• Bij beschadiging en/of onjuist gebruik van de accu kunnen er gassen vrijkomen. Verlucht de ruimte en bij klachten neem contact met de arts op. Gassen kunnen de ademhalingswegen beschadigen.

• In extreme omstandigheden kan een vloeistof van de accu lekken. Het vloeistof dat uit de accu komt kan irritaties en brandwonden veroorzaken. Indien de lekkage bevestigd wordt, volg de navolgende instructies: - verwijder het vloeistof met een doekje. Vermijd contact met de huid en ogen. - bij contact van het vloeistof met de huid, was deze plaats overvloedig met het schoon water of eventueel neutraliseer het vloeistof met gebruik van een zacht zuur, zoals citroensap of azijn. - bij contact van het vloeistof met de ogen, spoel deze met een grote hoeveelheid van schoon water door tenminste 10 minuten en raadpleeg de arts.

• Het is verboden om een beschadigde of gemodificeerde accu te gebruiken. Beschadigde of gemodificeerde accu’s kunnen op een onverwachte manier werken alsook brand, explosie of letsels veroorzaken.

• De accu mag niet aan de werking van vocht of water worden blootgesteld.

• Plaats de accu nooit in de buurt van warmtebronnen. Het is verboden om de accu voor een langere tijd in een omgeving waar hoge temperatuur is te laten staan (plaatsen met sterk zonlicht, in de buurt van radiatoren of overal waar de temperatuur boven 50°C is).

• Stel de accu niet aan de werking van vuur of hoge temperatuur bloot. Het blootstellen van de accu aan de werking van vuur of temperatuur boven 130°C kan explosie tot gevolg hebben. LET OP! De temperatuur van 130°C kan ook als 265°F worden aangegeven.

• Volg alle instructies van het opladen op. Het is verboden om de accu in de temperatuur boven het bereik aangegeven in de tabel met typegegevens in de gebruiksaanwijzing op te laden. Het onjuist opladen en in de temperatuur buiten het aangegeven bereik kan de accu beschadigen en het risico van brand vergroten. REPARATIE VAN DE ACCU’S:

• Het is verboden om de beschadigde accu’s te repareren. Alle reparaties van de accu dienen alleen door de producent of in een geautoriseerde servicedienst uitgevoerd te worden.

• De afgedankte accu dient aan een inzamelplaats van gevaarlijk afval geleverd worden.

VEILIGHEIDSAANWIJZINGEN BETREFFENDE DE OPLADER

• De oplader mag niet aan de werking van vocht of water worden blootgesteld. Het doordringen van water in de oplader vergroot het risico van de elektrocutie. De oplader mag alleen binnen droge ruimtes gebruikt worden.

• Haal de stekker uit het stopcontact voor het uitvoeren van enig onderhoud of reiniging van de oplader.

• Gebruik nooit de oplader die op een brandbare ondergrond (bv. papier, textiel) of in de buurt van brandbare stoffen staat. Door verhoging van de temperatuur van de oplader tijdens het oplaadproces bestaat er een risico van brand.

• Telkens voordat met het gebruik te beginnen, controleer de toestand van de oplader, leiding en stekker. Bij constatering van beschadigingen – gebruik de oplader niet. Het is verboden om de oplader te demonteren. Alle reparaties moeten door een erkend bedrijf worden uitgevoerd. Onjuiste montage van de oplader kan tot elektrocutie of brand leiden.

• Laat de oplader niet door kinderen en personen met fysieke, emotionele of psychische beperking alsook personen welke niet voldoende ervaring of kennis om de oplader veilig te gebruiken hebben, gebruiken, tenzij dit onder toezicht van een verantwoordelijke gebeurt. In een ander geval bestaat er een gevaar dat het toestel onjuist bediend wordt wat het risico van letsels met zich meebrengt.

• Als de oplader niet gebruikt wordt, trek de stekker uit het stopcontact.

• Volg alle instructies van het opladen op. Het is verboden om de accu in de temperatuur boven het bereik aangegeven in de tabel met typegegevens in de gebruiksaanwijzing op te laden. Het onjuist opladen en in de temperatuur buiten het aangegeven bereik kan de accu beschadigen en het risico van brand vergroten.

REPARATIE VAN DE OPLADER

• Het is verboden om de beschadigde oplader te repareren. Alle reparaties van de oplader dienen alleen door de producent of in een geautoriseerde servicedienst uitgevoerd te worden.

• De afgedankte oplader dient aan een inzamelplaats van gevaarlijk afval geleverd worden. LET OP! Het toestel is alleen voor binnengebruik bestemd. Ondanks toepassing van veilige constructie, gebruik van veiligheidsmiddelen en aanvullende beschermende middelen altijd bestaat er een klein risico van lichaamsletsels tijdens de werkzaamheden. De Li-ion accu’s kunnen uitlekken, in brand vliegen of exploderen bij verhitting tot hoge temperaturen of bij kortsluiting. Bewaar ze niet in de auto tijdens warme en zonnige dagen. Open de accu niet. De Li-Ion accu’s bevatten elektronische veiligheidsvoorzieningen die kunnen ontploffen of ontbranden als ze beschadigd zijn.140 Uitleg van de gebruikte pictogrammen

1. Lees de gebruiksaanwijzing, volg de waarschuwingen en veiligheidsaanwijzingen op.2. Gebruik veiligheidsbril en gehoorbescherming.3. Werk in een beschermende masker. 4. Laat kinderen niet in de buurt van het gereedschap komen. 5. Bescherm tegen regen.6. Voor binnengebruik bestemd, bescherm tegen water en vocht.7. Let op, scherpe elementen!8. Gebruik beschermende handschoenen. 9. Recyclage.10. Tweede veiligheidsklasse. 11. Selectief inzamelen.12. Accucellen niet in het vuur werpen.13. Ze vormen een bedreiging voor het watermilieu.14. Het opwarmen boven 50°C niet toelaten.OPBOUW EN TOEPASSINGDe haakse slijper is een elektrogereedschap door de accu aangedreven. Ze worden aangedreven door eenfasige collectormotor waarvan het toerental wordt verminderd door het conische tandwiel met gebogen tanden. Het kan zowel voor slijpen als voor snijden gebruikt worden. Dit type elektrische gereedschappen worden op grote schaal gebruikt om bramen van alle soorten metalen oppervlakken te verwijderen, voor oppervlaktebehandeling van lasnaden, het snijden van dunwandige buizen en kleine metalen onderdelen, enz. Door het gebruik van de juiste accessoires de slijpers kunnen worden gebruikt om roest, verflagen ezv. te verwijderen.De toepassingsgebieden zijn herstelwerkzaamheden en constructiewerkzaamheden, interieurinrichting, verbouwen van interieurs ezv. Het toestel is alleen voor werk in droge omstandigheden bestemd, niet bestemd voor polijsten. Gebruik het elektrogereedschap alleen in overeenstemming met het beoogde doel.Gebruik strijdig met de bestemming.

• Bewerk geen materialen die asbest bevatten. Asbest is kankerverwekkend. • Bewerk geen materialen waarvan de stoen brandbaar of explosief zijn. Tijdens het werk met het elektrogereedschap kunnen vonken ontstaan die de geproduceerde dampen kunnen aansteken.
• Gebruik geen snijschijven voor slijpwerkzaamheden. Bij snijschijven wordt de voorkant gebruikt en het slijpen met de zijkant van zulke schijf kan beschadiging ervan of lichaamsletsels van de operator als gevolg hebben.BESCHRIJVING VAN GRAFISCHE PAGINA'SDe onderstaande nummering heeft betrekking op de elementen van het toestel weergegeven op de grafische pagina's van deze gebruiksaanwijzing.1. Blokkadeknop van de spil2. Blokkadeknop van de hoofdschakelaar3. Hoofdschakelaar4. Extra handgreep5. Beschermer van de snijschijf6. Buitenste kraag7. Binnenste kraag8. Hendel (van de beschermer van de snijschijf)9. Accu10. Schakelaar van accumontage11. LED diodes12. Oplader13. Knop van de indicatie van de oplaadstatus van de accu14. Indicatie van de oplaadstatus van de accu (LED diode).* Er kunnen verschillen tussen de afbeelding en het product optreden.OMSCHRIJVING VAN DE GEBRUIKTE GRAFISCHE TEKENS LET OP WAARSCHUWING MONTAGE/INSTELLINGEN INFORMATIEUITRUSTING EN ACCESSOIRES1. Schijfafscherming - 1 st.2. Speciale sleutel - 1 st.3. Extra handgreep - 1 st. WERKVOORBEREIDING

ACCU PLAATSEN / VERWIJDEREN

• Druk op de bevestigingsknoppen van de accu (9) en trek de accu (10) naar beneden (afb. A).
• Plaats de opgeladen accu (9) in het handvat zodat de knoppen van de blokkade een geluid geven (10).ACCU OPLADENHet toestel wordt tezamen met gedeeltelijk opgeladen accu geleverd. Het opladen van de accu dient in de temperatuur tussen 4 C - 40 C te gebeuren. Een nieuw accu of een door een langere periode niet gebruikte accu gaat de volledige aandrijvingsvermogen na ong. 3 - 5 oplaadbeurten bereiken.
• Verwijder de accu (9) uit het toestel (afb. A).

• Steek de oplader in het stopcontact (230 V AC).

• Schuif de accu (9) in de oplader (12) (afb. B). Controleer of de accu juist geplaatst werd (tot het einde ingeschoven).141 Na aansluiting van de oplader op het netwerk (230 V AC) gaat de groene diode (11) op de oplader branden, wat het aansluiten van de spanning weergeeft. Na het plaatsen van de accu (9) in de oplader (12) gaat de rode diode (11) op de oplader branden, wat het opladen van de accu weergeeft. Tegelijkertijd gaan de groene diodes (14) van de indicatie van de oplaadstatus met een pulslicht in verschillende combnaties branden (zie eronder).

• Pulslicht van alle diodes - de accu is leeg en moet worden opgeladen.

• Pulslicht van 2 diode’s - accu is gedeeltelijk leeg.

• Pulslicht van 1 diode - accu is bijn volgeladen. Als de accu vol is, gaat de diode (11) op de oplader met een groen licht branden en alle diodes van de indicatie van de oplaadstatus van de accu (14) gaan met een constant licht branden. Na een bepaalde tijd (ong. 15 sec.) gaan de diodes van de oplaadstatus van de accu (14) dimmen. De accu mag niet langer dan 8 uur worden opgeladen. De overschrijding van deze tijd kan een beschadiging van de cellen van de accu als gevolg hebben. Na het volladen van de accu gaat de oplader niet automatisch uit. De groene diode op de oplader gaat steeds branden. De diodes van de indicatie van de oplaadstatus van de accu gaan na een bepaalde tijd dimmen. Voordat de accu uit de oplader weg te nemen, onderbreek de verbinding met de spanning. Vermijd korte, opeenvolgende oplaadbeurten. Laad de accu’s niet bij na een kort gebruik van het toestel. Een aanzienlijke verkorting van de tijd tussen de nodige oplaadbeurten houdt in dat de accu verbruikt en uitgewisseld dient te worden. Tijdens het oplaadproces raken de accu’s zeer heet. Begin nooit met het werk als de accu pas opgeladen werd – wacht totdat de accu tot de kamertemperatuur afkoelt. Op die manier kunnen de beschadigingen van de accu worden voorkomen. INDICATIE VAN DE OPLAADSTATUS VAN DE ACCU De accu is voorzien van een indicatie van de oplaadstatus van de accu (3 LED diode’s) (14). Om de oplaadstatus van de accu te checken, druk op de knop van de indicatie van de oplaadstatus (13) (afb. C). Het branden van alle 3 diodes geeft een hoog oplaadniveau van de accu weer. Het branden van 2 diodes geeft een gedeeltelijk lege accu weer. Het branden van alleen maar 1 diode geeft een lege accu en de noodzaak van het opladen weer.

MONTAGE EN REGELEN VAN SCHIJFBESCHERMING

Schijfbescherming zorgt voor bescherming van de operator tegen afspringende stukken, toevallig contact met het werktuig of vonken. Tijdens de montage let op zodat het beschermende deel naar de operator gericht is. De constructie van het bevestigen van de schijfbescherming toelaat om deze in een optimale positie te plaatsen.

• Maak de hendel (8) los en trek deze weg op de schijfbescherming (5).

• Plaats de schijfbescherming in de gekozen positie (5).

• Blokkeer door de hendel (8) naar beneden te brengen. Demontage en regeling van de schijfbescherming dient in de omgekeerde volgorde te gebeuren.

UITWISSELING VAN HET WERKSTUK

Bij het uitwisselen van werkstukken gebruik beschermende handschoenen. De spilblokkadeknop (1) is alleen bestemd voor bevestigen of wegnemen van het werkstuk. Het is verboden om deze knop als rem tijdens het ronddraaien van de spil te gebruiken. In zulk geval kan de slijper beschadigd raken of de gebruiker kan letsels oplopen.

MONTAGE VAN SCHIJVEN

Bij gebruik van slijp- of snijschijven van de dikte onder 3 mm, draai de moer van de buitenkraag (6) op de vlakke oppervlakte vanaf de zijde van de schijf (afb. d).

• Druk op de blokkadeknop van de spil (1).

• Plaats de speciale sleutel (in de set) in de openingen van de buitenkraag (6) (afb. E).

• Draai de sleutel om – maak de buitenkraag (6) los en demonteer het.

• Plaats de schijf zodat deze goed aan de zijde van de binnenkraag (7) gedrukt is.

• Draai de buitenkraag (6) en druk zacht met de speciale sleutel. Demontage gebeurt in de omgekeerde volgorde dan montage. De schijf dient goed aan de oppervlakte van de binnenkraag (7) gedrukt zijn en centrisch op de schroefdraad zitten.

MONTAGE VAN WERKTUIGEN MET SCHROEFDRAADOPENING

• Druk op de blokkadeknop van de spil (1).

• Demonteer het gemonteerde werktuig – indien aanwezig.

• Alvorens met de montage te beginnen, neem beide kragen – binnenkraag (7) en buitenkraag (6) weg.

• Draai de schroefdraad van het werktuig op de spil en trek er zacht aan. Demontage van werktuigen met schroefdraadopening gebeurt in de omgekeerde volgorde dan montage.

MONTAGE VAN HAAKSE SLIJPER IN DRIEPOOT

Onder de voorwaarde van de juiste montage volgens de aanwijzingen van de producent is het mogelijk om de haakse slijper in een driepoot voor haakse slijpers te gebruiken. WERK / INSTELLINGEN Alvorens met de werkzaamheden te beginnen, controleer de toestand van de slijpsteen. Gebruik geen gebroken, versleten of op een andere manier beschadigde slijpstenen. Zulke werkstukken dienen altijd te worden vervangen. Na beëindiging van de werkzaamheden altijd zet de slijper uit en wacht totdat het werkstuk volledig stil is. Pas dan kan de slijper weggelegd worden. Rem het werkstuk niet door het op het bewerkte materiaal na het uitzetten van de slijper te drukken.

• Het is verboden om de slijper over te belasten. De massa van het elektrogereedschap oefent de voldoende druk om eectief met het gereedscahp te werken. Bij overbelasting en te grote drukkracht kan het gevaarlijk breken van het werkstuk plaatsvinden.

• Indien de slijper tijdens de werkzaamheden valt, controleer altijd en eventueel vervang het werkstuk bij constatering van beschadiging of vervorming.

• Sla nooit met het werkstuk op het bewerkte materiaal.

• Vermijd het terugslaan met het werkstuk en afscheuren van het materiaal, in het bijzonder bij bewerking van messen, scherpe randen ezv. (het kan het verlies van controle over het elektrogereedschap en terugslaan als gevolg hebben).

• Het is verboden om de haakse slijper met snijschijven voor schijfslijpers voor hout te gebruiken. Het nalaten van zulke aanwijzing kan het terugslaan van het elektrogereedschap, verlies van de controle en letsels van de operator als gevolg hebben. AAN-/UITZETTEN Houd de slijper met beide handen bij het aanzetten en werk vast. De slijper is van een blokkadeknop van de hoofdschakelaar voorzien die tegen het toevallig aanzetten beschermt.

• Druk op de blokkadeknop (2).

• Druk op de hoofdschakelaar (3) (afb. F).

• Het loslaten van de hoofdschakelaar (3) stopt de slijper.142 Na het aanzetten van de slijper wacht totdat de slijpsteen de maximale snelheid gaat bereiken en pas daarna begin het werk. Het is verboden om op de schakelaar tijdens de werkzaamheden te drukken om de slijper aan- en uit te zetten. De schakelaar mag alleen bediend worden als de slijper het bewerkte materiaal niet aanraakt. SNIJDEN

• Het snijden met de haakse slijper kan alleen maar in de rechte lijn.

• Snij geen materiaal dat in de hand wordt vastgehouden.

• Ondersteun de grote elementen en let op zodat de steunpunten dicht bij de snijlijn en het einde van het materiaal zich bevinden. Stabiel bevestigd materiaal gaat niet verschuiven tijdens het snijden.

• Kleine elementen dienen met behulp van bv. met klemmen, bankschroef gemonteerd te zijn. Om meer precies snijden te garanderen, bevestig het materiaal dicht bij het snijpunt.

• Vermijd trillingen of opspringen van de slijpschijf omdat op die manier de kwaliteit van het snijden verlaagt en de schijf kan breken.

• Tijdens het snijden oefen geen zijdruk op de snijschijf uit.

• Gebruik de snijschijf die aan het te snijden materiaal aangepast is.

• Het is aangeraden dat bij het snijden de schuifrichting gelijk aan de richting van de omdraaiingen van de snijschijf is. Diepte van de snede is afhankelijk van de schijfdiameter (afb. G).

• Gebruik alleen schijven met nominale diameters die niet groter zijn dan aanbevolen voor de bepaalde type slijper.

• Bij diepe sneden (bv. proelen, bouwblokken, bouwstenen ezv.) laat de bevestigingskragen niet aan het bewerkte materiaal aanraken. Tijdens het snijden raken de snijschijven zeer heet – raak deze niet met blote lichaamsdelen voordat ze afgekoeld zijn aan. SLIJPEN Gebruik voor slijpwerkzaamheden bv. slijpschijven, slijpstenen, lamellenslijpschijven, schijven met schuurtextiel, draadborstels, flexibele schijven voor schuurpapier ezv. Elke soort schijf alsook bewerkt materiaal eisen een aangepaste werkmethode en toepassing van de aangepaste persoonlijke beschermingsmiddelen. Het is verboden om snijschijven voor het slijpen te gebruiken. Slijpschijven bestemd voor het verwijderen van het materiaal met de rand van de schijf.

• Voer geen werkzaamheden met de zijoppervlakte van de schijf uit. De optimale werkhoek van deze soort schijven bedraagt 30° (afb. H).

• Werkzaamheden verbonden met het slijpen kunnen alleen met gebruik van de slijpschijven bestemd voor de bepaalde soort materiaal uitgevoerd worden. Bij gebruik van lamellenschijven, schijven met schuurtextiel en exibele slijpschijven voor schuurpapier let op op de juiste hoek (afb. I).

• Slijp niet met de volledige oppervlakte van de schijf.

• Deze soort schijven worden gebruikt voor bewerking van vlakke oppervlaktes. Draadborstels zijn voornamelijk bestemd voor het reinigen van proelen en moeilijk bereikbare plaatsen. Ze kunnen voor verwijdering van bv. roest, veragen ezv. dienen (afb. K). Gebruik alleen werktuigen waarvoor het toegestane toerental hoger of gelijk aan de maximale snelheid van de haakse slijper zonder belasting is.

BEDIENING EN ONDERHOUD

Voordat met enige installatie-, regel-, reparatie- of bedieningswerkzaamheden te beginnen, verwijder de accu uit het gereedschap.

• Het is aangeraden om het toestel direct na elk gebruik te reinigen.

• Gebruik geen water of andere vloeistoen voor reiniging.

• Het toestel dient met gebruik van een droog doekje of zacht perslucht gereinigd te worden.

• Gebruik geen reinigingsmiddelen noch oplosmiddelen zodat de kunststof onderdelen niet beschadigd raken.

• Reinig regelmatig de ventilatieopeningen in de behuizing van de motor, zodat het toestel niet oververhit raakt.

• Bij te grote vonkproductie op de commutator dient de controle van de staat van de koolborstels door een vakbekwame medewerker uitgevoerd te worden.

• Bewaar het toestel altijd op een droge plek en buiten bereik van kinderen.

• Bewaar het toestel met de verwijderde accu. Allerlei soorten van stoornissen dienen door een geautoriseerde servicedienst van de producent verwijderd te worden. TECHNISCHE PARAMETERS TYPEPLAATJE Accu haakse slijper Parameter Waarde Spanning van de accu 18 V DC Nominale toerental 10000 min

Max. schijfdiameter 115 mm Binnen diameter van de schijf 22,2 mm Schroefdraad van de spil M14 Veiligheidsklasse III Massa 1,5 kg Bouwjaar 2018 Graphite Energy+ SYSTEEM ACCU Parameter Waarde Accu 58G001 58G004 Spanning van de accu 18 V DC 18 V DC Soort accu Li-Ion Li-Ion Capaciteit van de accu 2000 mAh 4000 mAh Bereik van de omgewingstemperatuur

Oplaadtijd met 58G002 oplader 1 h 2 h Massa 0,400 kg 0,650 kg Bouwjaar 2018 2018143 Graphite Energy+ systeem oplader Parameter Waarde Soort oplader 58G002 Voedingsspanning 230 V AC Frequentie 50 Hz Oplaadspanning 22 V DC Max. oplaadstroom 2300 mA Bereik van de omgewingstemperatuur

Oplaadtijd van 58G001 accu 1 h Oplaadtijd van 58G004 accu 2 h Veiligheidsklasse

Massa 0,300 kg Bouwjaar

Informatie betreffende lawaai en trillingen Het niveau van het geëmitteerde lawaai, zoals akoestische druk niveau Lp

en akoestische kracht niveau Lw

en meetonzekerheid K worden eronder conform de norm EN 60745 aangegeven. De waarde van trillingen a

en meetonzekerheid K worden eronder conform de norm EN 60745 aangegeven. Het in deze gebruiksaanwijzing aangegeven niveau van trillingen werd conform de procedure van de norm EN 60745 gemeten en kan voor vergelijking van elektrogereedschap gebruikt worden. Het kan eveneens voor voorlopige beoordeling van de blootstelling aan trillingen gebruikt worden. Het aangegeven niveau van trillingen is kenmerkend voor de basis toepassingsgebieden van het elektrogereedschap. Bij toepassing voor andere doeleinden of met andere werkstukken alsook bij gebrekkig onderhoud kan het trillingenniveau veranderen. De bovenstaande omstandigheden kunnen de blootstelling aan trillingen tijdens het werk verhogen. Om de blootstelling aan trillingen goed te schatten, neem de periodes van het uitzetten van het elektrogereedschap of de periodes van het aanzetten zonder gebruik in acht. Op die manier kan de totale blootstelling aan trillingen aanzienlijk lager zijn. Voer de extra veiligheidsmaatregelen in om de gebruiker tegen de risico’s van trillingen te beschermen, zoals: onderhoud van het elektrogereedschap en werkstukken, verzekering van de juiste temperatuur van de handen, juiste organisatie van het werk. Akoestische druk niveau: Lp A = 85,06 dB (A) K=3dB (A) Akoestische kracht niveau: Lw A = 96,06 dB (A) K=3dB (A) Waarde van de trillingen versnelling (achterste handgreep)

Waarde van de trillingen versnelling (voorste handgreep)

MILIEUBESCHERMING De elektrisch aangedreven producten mogen niet met het huishoudelijk afval worden afgevoerd, maar moeten voor het hergebruik in aangepaste faciliteiten worden gebracht. Nodige informatie kunt u bij de verkoper of plaatselijke autoriteiten verkrijgen. De afgedankte elektrische en elektronische apparatuur bevat stoen gevaarlijk voor het milieu. De apparatuur die niet aan recycling wordt onderworpen, vormt een potentiële bedreiging voor het milieu en de menselijke gezondheid. Li-Ion Accu’s / batterijen mogen niet met het huishoudelijk afval worden afgevoerd, het is eveneens verboden om in vuur of water te werpen. Laat de beschadigde of afgedankte accu’s op een juiste manie recycleren conform de geldende richtlijn inzake utilisatie van accu’s en batterijen.

• Wijzigingen voorbehouden. „Topex Groep Vennootschap met beperkte aansprakelijkheid [Grupa Topex Spółka z ograniczoną odpowiedzialnością]” Commanditaire Vennootschap [Spółka komandytowa] met zetel te Warszawa, ul. Pograniczna 2/4 (verder: „Topex Groep”) deelt u mede, dat alle auteursrechten op de inhoud van deze gebruiksaanwijzing (verder: „Gebruiksaanwijzing”), waaronder de tekst, geplaatste foto’s, schema’s, tekeningen, alsook de opbouw aan Topex Groep behoren en worden op basis van de Wet van 4 februari 1994 inzake auteursrechten en aanverwante rechten (Stb. 2006, Nr. 90, Pos. 631 met latere aanpassingen) beschermd. Kopiëren, bewerken, publiceren en modificeren voor handelsdoeleinden van deze Gebruiksaanwijzing alsook enkele delen ervan zonder schriftelijke toestem144
