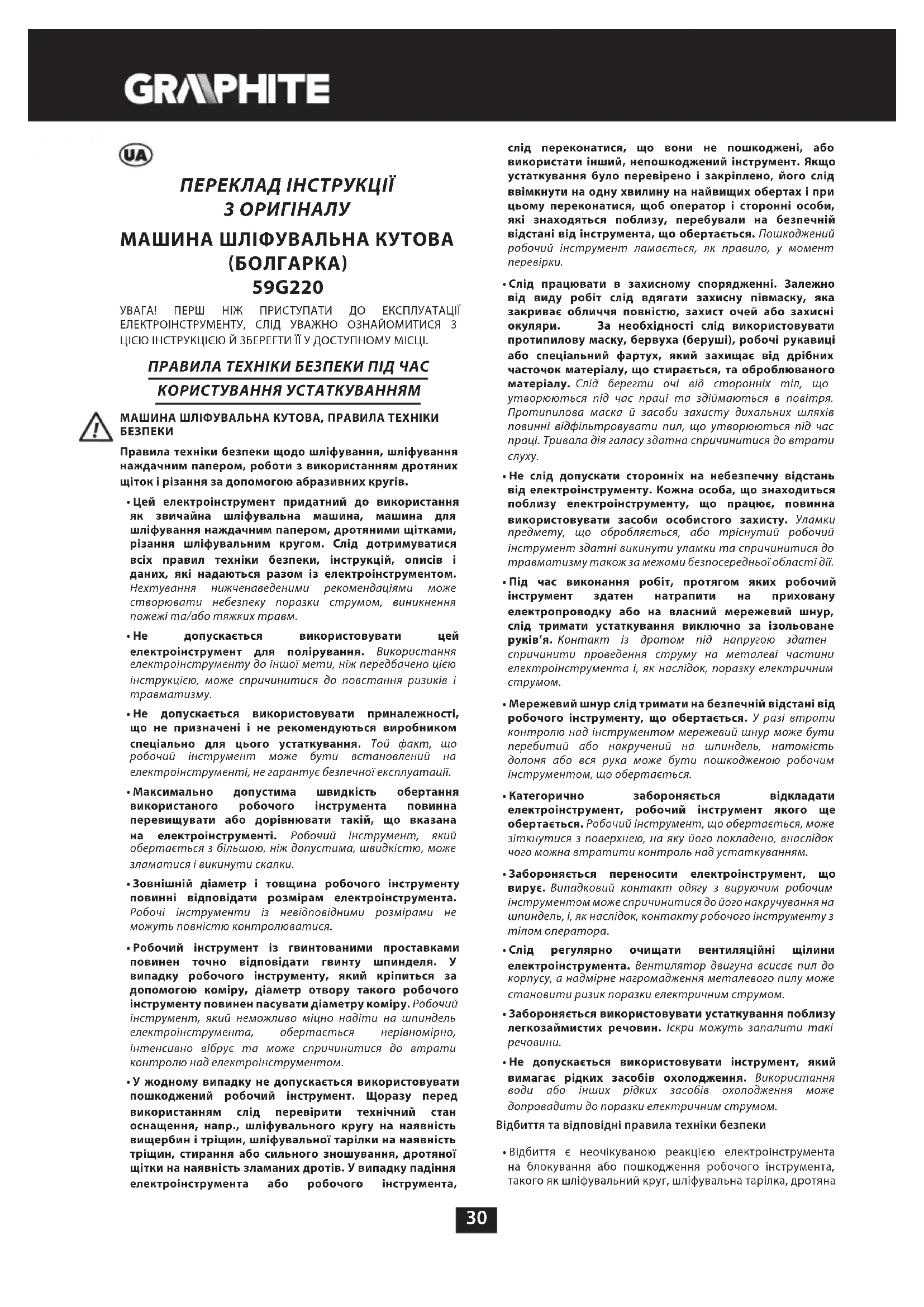

ПОСІБНИК КОРИСТУВАЧА 59G220 Graphite

59G220 УВАГА! ПЕРШ НІЖ ПРИСТУПАТИ ДО ЕКСПЛУАТАЦІЇ ЕЛЕКТРОІНСТРУМЕНТУ, СЛІД УВАЖНО ОЗНАЙОМИТИСЯ З ЦІЄЮ ІНСТРУКЦІЄЮ Й ЗБЕРЕГТИ ЇЇ У ДОСТУПНОМУ МІСЦІ. ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ ПІД ЧАС КОРИСТУВАННЯ УСТАТКУВАННЯМ

Нехтування нижченаведеними рекомендаціями може створювати небезпеку поразки струмом, виникнення пожежі та/або тяжких травм.

. Використання електроінструменту до іншої мети, ніж передбачено цією інструкцією, може спричинитися до повстання ризиків і травматизму.

. Той факт, що робочий інструмент може бути встановлений на електроінструменті, не гарантує безпечної експлуатації.

. Робочий інструмент, який обертається з більшою, ніж допустима, швидкістю, може зламатися і викинути скалки.

Робочі інструменти із невідповідними розмірами не можуть повністю контролюватися.

інструмент, який неможливо міцно надіти на шпиндель електроінструмента, обертається нерівномірно, інтенсивно вібрує та може спричинитися до втрати контролю над електроінструментом.

, . Пошкоджений робочий інструмент ламається, як правило, у момент

. Слід берегти очі від сторонніх тіл, що утворюються під час праці та здіймаються в повітря. Протипилова маска й засоби захисту дихальних шляхів повинні відфільтровувати пил, що утворюються під час праці. Тривала дія галасу здатна спричинитися до втрати

предмету, що обробляється, або тріснутий робочий інструмент здатні викинути уламки та спричинитися до травматизму також за межами безпосередньої області дії.

’. Контакт із дротом під напругою здатен спричинити проведення струму на металеві частини електроінструмента і, як наслідок, поразку електричним

, . У разі втрати контролю над інструментом мережевий шнур може бути перебитий або накручений на шпиндель, натомість долоня або вся рука може бути пошкодженою робочим інструментом, що обертається.

. Робочий інструмент, що обертається, може зіткнутися з поверхнею, на яку його покладено, внаслідок чого можна втратити контроль над устаткуванням.

. Випадковий контакт одягу з вируючим робочим інструментом може спричинитися до його накручування на шпиндель, і, як наслідок, контакту робочого інструменту з тілом оператора.

. Вентилятор двигуна всисає пил до корпусу, а надмірне нагромадження металевого пилу може становити ризик поразки електричним струмом.

. Іскри можуть запалити такі

. Використання води або інших рідких засобів охолодження може допровадити до поразки електричним струмом. Відбиття та відповідні правила техніки безпеки

• Відбиття є неочікуваною реакцією електроінструмента на блокування або пошкодження робочого інструмента, такого як шліфувальний круг, шліфувальна тарілка, дротяна31 щітка тощо. Перечеплення або заблокування викликає різку зупинку робочого інструмента, що вирує. Неконтрольований електроінструмент смикнеться в напрямку противному від напрямку обертання робочого інструмента. Коли, напр., шліфувальний круг, застрягне або заклиниться в матеріалі, що оброблюється, окрайка кругу, занурена в матеріал, може заблокуватися та спричинити вискочення кругу або відбиття. У цьому випадку рух шліфувального кругу (в напрямку оператора або від нього) залежить від напрямку руху кругу в місці заблокування. Крім того шліфувальний круг може зламатися. Відбиття виникає внаслідок неправильної або неналежної експлуатації електроінструмента. Його можна уникнути шляхом описаних нижче відповідних застережних заходів.

• Електроінструмент слід міцно тримати, натомість тіло та руки слід тримати у такому положенні, що уможливлює максимальне нівелювання відбиття. Якщо до стандартного комплекту постачання входить поміжне руків’я, його слід завжди використовувати, щоб мати якнайповніший контроль над силою відбиття або моментом відведення під час відбиття. Оператор може опанувати смикання і явище відбиття, якщо дотримуватися відповідних правил техніки безпеки.

• Категорично забороняється наближати руки до робочого інструменту, що обертається. Робочий інструмент може, внаслідок відбиття, поранити руку.

• Не допускається наближатися до зони дії, в якій працює електроінструмент під час відбиття. Внаслідок відбиття електроінструмент рухається в напрямку протилежному від руху шліфувального кругу у місці заблокування.

• Особливо обережно слід обробляти кути, гострі окрайки тощо. Слід запобігати тому, щоб робочий інструмент був відбитий або заблокований. Робочий інструмент, що обертається, більш податний на заклинювання під час обробки кутів, гострих окрайок або під час відбиття. Це може спричинити втрату контролю або відбиття.

• Не допускається використовувати диски для пиляння дерева або диски з зубцями. Робочий інструмент даного типу часто спричиняє відбиття або втрату контролю над електроінструментом. Специфічні правила техніки безпеки під час шліфування та пиляння за допомогою шліфувального кругу

• Слід використовувати виключно ті шліфувальні диски, що призначені для даного електроінструменту, а також захисний кожух, призначений для шліфувального диску даного типорозміру. Шліфувальні круги, що не можуть використовуватися з даним електроінструментом, не забезпечуються достатнім захистом і не є достатньо безпечними.

• Вигнуті шліфувальні диски слід кріпити таким чином, щоб їх поверхня не виставала поза край захисного кожуху. Непрофесійно встановлений шліфувальний круг, що видостається поза окрайку захисного кожуха, не може забезпечити достатнього захисту.

• Захисний кожух повинен бути добре закріплений на електроінструменті та (щоб гарантувати якнайбільший ступінь захисту) встановлений таким чином, щоб частина шліфувального круга, закрита кожухом і звернута до оператора, була якнайменшою. Кожух захищає оператора від уламків, випадкового контакту зі шліфувальним диском, а також від іскор, які могли б спричинити загоряння одягу.

• Шліфувальний диск може використовуватися тільки для тих робіт, для яких він призначений.

• Категорично не допускається шліфувати бічною поверхнею прорізного диску. Прорізні диски призначені для шліфування матеріалу окрайкою диску. Вплив бічних сил на диски цього типу здатен призвести до їхнього

• До вибраного типу шліфувального кругу допускається використовувати лише непошкоджені кріпильні коміри відповідного розміру та форми. Відповідні типорозмірі комірів «підпирають» шліфувальний круг, не даючи йому, тим самим, зламатися. Коміри до шліфувальних кругів можуть відрізнятися від комірів, призначених до інших типів шліфувальних дисків.

• Не допускається використовувати стерті шліфувальні диски від електроінструменту з більшим діаметром дисків. Шліфувальні круги від більшого електроінструменту не призначені для більш високої швидкості обертання, яка відрізняє менший електроінструмент, і, в зв’язку з цим можуть зламатися. Додаткові правила техніки безпеки щодо пиляння шліфувальним диском

• Не рекомендується використовувати занадто великих листів наждачного паперу. Під час вибору розміру наждачного паперу рекомендується дотримуватися інструкцій виробника. Наждачний папір, що вистає за межі робочої плити шліфмашини може спричинити травми, а також спричинитися до заблокування устаткування, роздирання паперу або відбиття. Специфічні правила техніки безпеки під час використання дротяних щіток

• Слід пам’ятати, що навіть під час нормальної експлуатації зі щітки відриваються шматочків дроту. Не допускається перевантажувати щітку шляхом спричинення надто сильного натиску. Шматочки дротів, що відриваються, здатні пробити тонку тканину вбрання та/або шкіру.

• Якщо рекомендується використання кожуху, слід запобігти контакту щітки з кожухом. Діаметр щіток до тарілки або горщику може збільшитися внаслідок дії відцентрової та доцентрової сили. Додаткові правила техніки безпеки

• Перш ніж увімкнути устаткування до мережі живлення, слід упевнитися, що значення напруги, що вказане на табличці з даними, співпадає з таким мережі.

• Перед кожним підключенням електроінструменту до мережі слід перевіряти мережевий шнур на предмет зношування. В разі пошкоджень його слід замінити в авторизованому сервісному центрі.

• Перед будь-якими працями з електроустаткуванням його слід вимкнути й витягти виделку з розетки.

• Перш ніж приступати до експлуатації, слід перевірити стан шліфувального інструмента. Шліфувальний інструмент повинен бути правильно закріплений та повинен вільно обертатися. Для перевірки справності функціонування устаткування його слід ввімкнути на яловому ході прибл. на хвилину, тримаючи у безпечній позиції. Не допускається використовувати пошкоджений шліфувальний інструмент або такий, у якому спостерігається явище биття. Шліфувальний інструмент повинен мати округлу форму. Пошкоджений шліфувальний інструмент здатен тріснути та спричинити травму.

• Після встановлення шліфувального інструмента і перед ввімкненням устаткування слід переконатися, що шліфувальний інструмент встановлений правильно та надійно закріплений, а також вільно обертається і не перечіплюється за кожух.

• Кнопку блокування шпинделя допускається натискати тільки у тому випадку, коли шпиндель шліфувальної машини не рухається.32

• В інструменті, що призначений до кріплення шліфувальних/різальних дисків і посідає патрон із різьбою, слід перевірити, чи довжина нарізної частини патрона відповідає довжині нарізної частини хвостовика різального/шліфувального інструменту.

• Предмет, що його оброблюють, слід міцно закріпити. Закріплювати оброблюваний предмет у струбцині або лещатах безпечніше, ніж притримувати його рукою.

• Якщо власна вага предмету не гарантує стабільного положення, такий предмет слід обов’язково знерушити.

• Не допускається торкатися шліфувального диску, доки він не остигне.

• Не допускається спричиняти надмірний тиск на шліфувальний або різальний диск.

• Не допускається перерізати предмети, товщина яких перевищує максимальну глибину пропилу шліфувальним/різальним диском.

• У випадку використання швидкознімного коміру слід упевнитися, що внутрішній комір, встановлений на шпинделі, має гумове ущільнювальне кільце типу o-ring, і воно не пошкоджене. Слід також подбати про те, щоб поверхні зовнішнього коміру та внутрішнього коміру були чисті.

• Швидкознімний комір допускається використовувати виключно з відрізними кругами та шліфувальними дисками. Допускається використовувати виключно непошкоджені та справні коміри.

• У випадку миттєвого зникнення напруги в мережі або після виймання виделки з розетки з кнопкою вимикача в положенні «ввімкнено» перед черговим ввімкненням слід розблокувати кнопку ввімкнення й перевести його в положення «вимкнено». УВАГА! Устаткування призначене для експлуатації у приміщеннях і не призначене для праці назовні. Незважаючи на застосування безпечної конструкції, заходи безпеки й додаткові засоби особистої безпеки, завжди існує залишковий ризик травматизму під час праці. Умовні позначки

1. Увага! Слід зберігати обачність.

2. Прочитайте інструкцію, дотримуйтесь правил техніки

безпеки, що містяться в ній!

3. Слід обов’язково застосовувати засоби особистої

безпеки як, наприклад, захисні окуляри, навушники.

4. Застосовуйте захисні рукавиці.

5. Від’єднати мережевий шнур, перш ніж заходитися

обслуговувати чи ремонтувати.

6. Зберігати у недоступному для дітей місці!

8. II клас з електроізоляції

БУДОВА І ПРИЗНАЧЕННЯ Машина шліфувальна кутова являє собою ручний електроінструмент, якому надано II клас з електроізоляції. Він працює від однофазного електромотору з редуктором швидкості (зубчастої передачі). Устаткування допускається використовувати як до шліфування, так і для різання. Даний інструмент широко використовується до усування всілякого типу задирів із металевих поверхонь, обробки поверхні зварних швів, перетину тонкостінних труб та невеликих металевих деталей тощо. У випадку використання відповідного оснащення кутова шліфувальна машина може бути використана не тільки до різання та шліфування, але також до чищення, напр., від іржі, шарів фарби тощо. Галузі її застосування - ремонтні та монтажні роботи з металом у широкому розумінні. Кутова шліфувальна машина може також використовуватися для різання та шліфування будівельних матеріалів, таких як цегла, тротуарна плитка, кахлі тощо. Устаткування призначене виключно для сухої обробки і не призначене для полірування. Не допускається використовувати електроінструментом не за призначенням. Використання не за призначенням:

• Не допускається оброблювати будь-які матеріали, що містять азбест! Азбест вважається канцерогеном.

• Забороняється оброблювати матеріали, пил яких є легкозаймистим або вибухонебезпечним. Під час праці електроінструментом утворюються іскри, які можуть спровокувати займання випаровувань, що утворюються.

• Не допускається використовувати для шліфування диски, призначені для різання. Робоча поверхня дисків для різання - чолова, і шліфування бічною поверхнею такого диску загрожує його пошкодженням і, як наслідок, ризиком травматизму. ОПИС МАЛЮНКІВ Перелік елементів зовнішнього вигляду електроінструменту, що зазначений нижче, стосується малюнків до цієї інструкції.

1. Кнопка блокування шпинделя

2. Кнопка ввімкнення

4. Кожух диску захисний

7. Кнопка блокування кнопки ввімкнення

8. Кришка відсіку щіточок

9. Кнопка блокування головного руків’я

10. Важіль (кожуху диску)

11. Коліщатко регулювання швидкості обертання

• Існує можливість відмінності між фактичним зовнішнім виглядом електроінструменту та таким, що зображений на малюнку ОПИС ГРАФІЧНИХ СИМВОЛІВ

ЗАСТЕРЕЖЕННЯ МОНТАЖ/НАЛАШТУВАННЯ

1. Захисний кожух диску - 1 шт.

2. Ключ спеціальний - 1 шт.

3. Руків’я поміжне - 1 шт.

ПІДГОТОВКА ДО РОБОТИ МОНТАЖ ПОМІЖНОГО РУКІВ’Я Додаткове руків’я (3) кріпиться на бабці шліфувальної машини, в одному з отворів у корпусі. Рекомендується експлуатувати шліфмашину з додатковим руків’ям. Обіручне33 утримування шліфмашини під час праці (з використанням поміжного руків’я) дозволяє скоротити ризик торкання рукою до вируючого диску або щітки та травматизму у випадку відбиття. РЕГУЛЮВАННЯ ОСНОВНОГО РУКІВ’Я Перш ніж приступати до праці, ви маєте можливість відрегулювати положення основного руків’я шліфмашини таким чином, щоб зайняти якнайвигідніше положення під час самої праці електроінструментом. Руків’я допускається встановлювати в одному з 3 положень, обертаючи його на кут 90

ліворуч або праворуч відносно базового положення.

• Натисніть кнопку блокування основного руків’я (9) (мал. D).

• Встановіть руків’я в бажаному положенні.

• Основне руків’я автоматично блокується в новому

МОНТАЖ І РЕГУЛЮВАННЯ КОЖУХА ДИСКУ Кожух диску захищає оператора від уламків, випадкового контакту з робочим інструментом або іскрами. Під час монтажу кожуху слід звертати додаткову увагу на те, щоб його закрита частина була звернута до оператора. Спосіб кріплення кожуху диску дозволяє без залучення спеціального інструменту встановлювати кожух в оптимальному положенні.

• Ослабте та відпустіть важіль (10) на кожусі диску (4).

• Поверніть кожух диску (4) в бажане положення.

• Зафіксуйте шляхом відпускання важеля (10). Демонтаж і регулювання положення захисного кожуху диску відбуваються в зворотному порядку ЗАМІНА РІЗАЛЬНОГО/РОБОЧОГО ІНСТРУМЕНТУ Змінюючи робочий інструмент, використовуйте робочі

Кнопка блокування шпинделя (1) призначена виключно для блокування шпинделя шліфмашини під час монтажу- демонтажу робочого інструмента. Не допускається використовувати його для гальмування кругу під час обертання останнього. Це здатне спричинитися як до пошкодження самої машини, так і до травмування користувача. МОНТАЖ ДИСКУ У випадку використання шліфувальних кругів чи різальних дисків завтовшки менш 3 мм накрутку зовнішнього коміра (5) накручують пласкою поверхнею до диску (мал. B).

• Відпустіть кнопку блокування шпинделя (1).

• Вставте спеціальний ключ (постачається в комплекті) по черзі до двох отворів в зовнішньому комірі (5) (мал. A).

• За допомогою ключа послабте та зніміть зовнішній комір (5).

• Надіньте диск таким чином, щоб він був притиснутий до внутрішнього коміру (6).

• Нагвинтіть зовнішній комір (5) та злегка притягніть спеціальним ключем. Демонтаж дисків відбувається в зворотній послідовності. Під час монтажу диск повинен бути притиснутий до поверхні внутрішнього коміру (6) та рівномірно входити до його

• Натисніть кнопку блокування шпинделя (1).

• Демонтуйте встановлений робочий інструмент.

• Перед монтажем демонтуйте обидва коміри - внутрішній (6) та зовнішній (5).

• Нагвинтіть робочий інструмент гвинтованою частиною на шпиндель і злегка притягніть. Демонтаж робочого інструмента з гвинтованим отвором відбувається в зворотній послідовності. МОНТАЖ КУТОВОЇ ШЛІФУВАЛЬНОЇ МАШИНИ (БОЛГАРКИ) НА ШТАТИВІ ДЛЯ КУТОВИХ ШЛІФУВАЛЬНИХ

Допускається експлуатація кутової шліфувальної машини (болгарки) на спеціальному штативі для кутових шліфувальних машин за умови її правильного монтажу відповідно до інструкцій виробника штативу. ПОРЯДОК РОБОТИ/РОБОЧІ НАЛАШТУВАННЯ Перш ніж приступати до експлуатації кутової шліфувальної машини (болгарки), слід перевірити стан шліфувального кругу/диску. Не допускається використання дисків із вищербинами, тріщинами чи іншими пошкодженнями. Зужиті диски чи щітку перед використанням слід негайно замінити. Після закінчення роботи шліфувальною машину її слід вимкнути та зачекати до повної зупинки робочого інструменту. Після цього допускається покласти інструмент на поверхню. Не допускається гальмувати диск, що обертається, притискаючи його до матеріалу, що обробляється.

• Не допускається спричиняти зайвого обтяження на електроінструмент. Маса електроінструменту є достатньою для ефективної роботи ним. Надмірний тиск на електроінструмент під час праці здатен викликати тріскання робочого інструменту, що є небезпечним.

• У випадку падіння електроінструмента під час праці необхідно упевнитися у його придатності до подальшої експлуатації та, в разі необхідності, замінити робочий інструмент, якщо той було пошкоджено або деформовано.

• Не допускається бити робочим інструментом матеріал, що оброблюється.

• Не допускається оббивати й здирати диском матеріалу, що оброблюється, особливо в разі обробки кутів, гострих окрайок тощо. Недотримання до цього правила здатне призвести до втрати контролю над електроінструментом і викликати явище відбиття електроінструмента назад у напрямку оператора.

• Не допускається використовувати в кутових шліфмашинах пильних дисків, призначених до дискових пил. В разі недотримання до рекомендації спостерігається явище «відбиття» електроінструменту назад в напрямку оператора, втрата контролю над ним, що здатне призвести до травматизму. ВМИКАННЯ І ВИМИКАННЯ Під час ввімкнення і праці електроінструмент слід ціпко тримати обома руками. Шліфмашину обладнано кнопкою блокування кнопки ввімкнення, що призначена для запобігання самочинного ввімкнення електроінструмента.

• Натисніть кнопку блокування (7).

• Натисніть кнопку ввімкнення (2) (мал. C).

• В разі послаблення тиску на кнопку ввімкнення (2) електромотор шліфмашини вимикається. Після ввімкнення слід зачекати, доки не буде осягнуто повну швидкість обертання, й тільки тоді приступати до роботи. Під час роботи не допускається вмикати й вимикати, або перемикати електроінструмент. Кнопку ввімкнення допускається натискати тільки тоді, коли електроінструмент приймають з матеріалу, що обробляється.34 РЕГУЛЮВАННЯ ШВИДКОСТІ ОБЕРТАННЯ В задній верхній частині корпусу електроінструмента знаходиться коліщатко регулювання швидкості обертання (11) (мал. L). Діапазон регулювання швидкості складає від 1 до 6. Швидкість обертання допускається обирати в залежності від потреб користувача. РОЗПИЛЮВАННЯ

• Різання за допомогою кутової шліфувальної машини (болгарки) допускається виконувати виключно вздовж прямої лінії.

• Не допускається пиляти матеріал, тримаючи його в

• Габаритні елементи слід підперти та таким чином, щоб точки підпирання знаходилися поблизу лінії різання та біля країв матеріалу. Матеріал, що розміщений стабільно, не виявляє тенденції до переміщення під час

• Невеликі елементи слід закріплювати, напр., у лещатах, струбцинах тощо. Матеріал слід закріплювати таким чином, щоб місце різання знаходилося поблизу елементу кріплення. Це дозволяє забезпечити більшу точність різання.

• Не допускайте дрижання або нерівномірних рухів пильним диском, оскільки це сприяє погіршенню якості різання та може спричинитися до тріскання пильного

• Під час різання не допускається спричиняти боковий тиск на пильний диск.

• Пильний диск слід підбирати залежно від типу матеріалу, що перерізається.

• Під час пере різання матеріалу рекомендується, щоб напрямок просування співпадав із напрямком обертання пильного диску. Глибина пропилу залежить від діаметра диску (мал. G).

• Допускається використовувати тільки диски з номінальним діаметром не більшим, ніж рекомендований для даної моделі шліфувальної машини.

• У випадку різання на велику глибину (напр., у профілі, будівельних блоках, цеглі тощо) не допускайте торкання кріпильних комірів до оброблюваного матеріалу. Під час праці пильні диски сильно нагріваються; не допускається торкатися їх оголеними частинами тіла, доки вони не охололи.

До шліфування допускається використовувати, напр., шліфувальні диски, тарілки, листкові та сегментовані шліфувальні диски, шліфувальні круги з нетканого матеріалу, дротяні щітки, еластичні диск для наждачного паперу тощо. Кожний тип диску чи кругу, як і оброблюваного матеріалу, вимагає відповідної техніки праці та застосування відповідних засобів особистого захисту. Не допускається використовувати диски, що призначені до різання, для шліфувальних робіт. Шліфувальні диски призначені для шліфування матеріалу окрайкою диску.

• Не допускається використовувати до шліфування бічну поверхню диску. Оптимальний кут праці для даного виду дисків складає 30

• Роботи, пов’язані зі шліфуванням, допускається виконувати тільки за допомогою відповідних для даного виду матеріалу шліфувальних дисків. У випадку шліфування листковими кругами, шліфувальними дисками з нетканого матеріалу й еластичними дисками для наждачного паперу належить звернути увагу на правильний кут входження (мал. I).

• Не допускається використовувати до шліфування всю поверхню диску.

• Диски такого типу використовуються для обробки пласких поверхонь. Дротяні щітки призначені, переважно, для очищення профілів і важкодоступних місць. Вони дозволяють усунути з поверхні матеріалу, напр., іржи, шари фарби тощо. (мал. K). Допускається використовувати тільки такий робочий інструмент, допустима швидкість обертання якого є вищою або дорівнює максимальній швидкості кутової шліфувальної машини без навантаження. ЗБЕРІГАННЯ ТА ОБСЛУГОВУВАННЯ Перш ніж регулювати, ремонтувати устаткування або виконувати регламентні роботи з ним, його слід вимкнути кнопкою ввімкнення й витягти виделку з розетки. ДОГЛЯД І ЗБЕРІГАННЯ

• Рекомендується чистити устаткування щоразу після використання.

• Не допускається чистити устаткування за допомогою води чи іншої рідини.

• Устаткування допускається чистити виключно за допомогою сухої ганчірки, пензля або струменем стисненого повітря низького тиску.

• Не допускається використовувати при цьому ані мийні засоби, ані розчинники, оскільки вони здатні пошкодити пластикові елементи електроінструменту.

• Вентиляційні щілини в корпусі двигуна належить утримувати в чистоті, щоб запобігти перегріванню електроінструмента.

• У разі пошкодження мережевого шнуру його слід замінити на один з аналогічними характеристиками. Будь-які сервісні та ремонтні роботи слід виконувати виключно в авторизованому сервісному центрі.

• У разі появи надмірного іскрення комутатору устаткування слід передати кваліфікованому спеціалісту на перевірку стану вугільних щіточок двигуна.

• Електроінструмент зберігають в сухому місці, недоступному

ЗАМІНА ВУГІЛЬНИХ ЩІТОК Вугільні щіточки у двигуні, що зносилися (тобто коротші за 5 мм), спалені чи тріснуті, слід негайно замінити. Завжди слід заміняти обидві щіточки одночасно.

• Вигвинтіть і зніміть кришки з-над вугільних щіточок (8) (мал. E).

• Витягніть притискну пружину, вийміть зужиті вугільні щітки.

• Усуньте вугільний пил за допомогою стисненого повітря.

• Вкладіть нові вугільні щіточки (вони повинні вільно вставитися до щіткотримачів), а притискну пружину вкладіть на місце (мал. F).

• Встановіть корпус відсіку вугільних щіточок (8). Після заміни щіток слід ввімкнути електроінструмент на яловому ході й зачекати прибл. 1-2 хвилини, поки щітки допасують до колектору електромотору. Заміну вугільних щіточок завжди слід доручати кваліфікованим спеціалістам та використовувати виключно оригінальні запчастини. У разі будь-яких неполадок слід звертатися до авторизованого сервісного центру виробника.35 ТЕХНІЧНІ ХАРАКТЕРИСТИКИ НОМІНАЛЬНІ ХАРАКТЕРИСТИКИ Шліфмашина кутова (болгарка) 59G220 Характеристика Значення Напруга живлення 230В зм.стр. Частота струму 50 Гц Номінальна потужність 1200 Вт Діапазон швидкості обертів

Макс. діаметр диску 125 мм Діаметр диску внутрішній 22,2 мм Гвинт шпинделя M14 Клас електроізоляції II Маса 3,8 кг Рік виготовлення 2019 ІНФОРМАЦІЯ ПРО РІВЕНЬ ШУМУ І КОЛИВАНЬ Інформація щодо галасу та вібрації Рівні галасу, такі як рівень акустичного тиску Lp

рівень акустичної потужності Lw

, а також невизначеність вимірювання K, вказані в інструкції нижче, згідно зі стандартом EN 60745. Амплітуда коливань або вібрації (значення прискорення)

і невизначеність вимірювання K визначаються згідно зі стандартом EN 60745 і наводяться нижче. Зазначений у цій інструкції рівень вібрації (коливань) виміряний згідно з визначеною стандартом EN 60745 процедурою вимірювання і може бути використаний до порівняльного аналізу електроінструментів. Він також годиться до попереднього аналізу експозиції вібрації. Вказаний рівень вібрації відповідає основним варіантам експлуатації електроінструменту. Якщо електроінструмент експлуатується з іншою метою або з іншими робочими інструментами, а також, якщо регламентні роботи не будуть адекватними та достатніми, рівень вібрації може відрізнятися. Вищезгадані причини можуть викликати підвищену експозицію вібрації протягом усього періоду експлуатації. Для ретельного визначення експозиції вібрації слід взяти до уваги періоди, коли електроінструмент вимкнений або коли він ввімкнений, але не використовується у роботі. Таким чином, сумарна експозиція вібрації може виявитися суттєво

Слід впровадити додаткові засоби безпеки з метою захисту користувача від наслідків вібрації, таких як: догляд за електроінструментом і робочим інструментом, забезпечення відповідної температури рук, належна організація праці. Рівень тиску галасу: Lp

= 97,1 дБ (A) K= 3 дБ (A) Рівень акустичної потужності: Lw

= 108,1 дБ (A) K= 3 дБ (A) Значення вібрації (прискорення коливань) на задньому руків’ї:

ОХОРОНА СЕРЕДОВИЩА Зужиті продукти, що працюють на електричному живленні, не слід викидати разом з побутовими відходами, а утилізовувати в спеціальних закладах. Відомості про утилізацію можна отримати в продавця продукції чи в органах місцевої адміністрації. Відпрацьовані електричні та електронні прилади містять речовини, що не є сприятливими для природного середовища. Обладнання, що не передається до переробки, може становити небезпеку для середовища та здоров’я людини.

• Виробник залишає за собою право вносити зміни. «Grupa Topex Spółka z ograniczoną odpowiedzialnością» Spółka komandytowa, з юридичною адресою в Варшаві, ul. Pograniczna 2/4, (тут і далі згадуване як «Grupa Topex») сповіщає, що всі авторські права на зміст даної інструкції (тут і далі називаної «Інструкція»), в тому на її текст, розміщені світлини, схематичні рисунки, креслення, а також розташування текстових і графічних елементів належать виключно до Grupa Topex і застережені відповідно до Закону від 4 лютого 1994 року «Про авторське право й споріднені права» (див. орган держдруку Польщі «Dz. U.» 2006 № 90 п. 631 з подальш. зм.). Копіювання, переробка, публікація, переробка в комерційних цілях всієї Інструкції чи окремих її елементів без письмового дозволу Grupa Topex суворо заборонене. Недотримання до цієї вимоги тягне за собою цивільну та карну відповідальність36
