NAUDOJIMO INSTRUKCIJA 59G184 Graphite

JSPÉJIMAS Perskaitykite visus saugos įspėjimus, instrukcijas, ilustracijas ir specifikacijas, pateiktas su šiuo elektriniu įrankiu. Nevykdant visų žemiau pateiktų instrukcijų, gali įvykti elektros smūgis, gaisras ir (arba) sunkūs sužalojimai.

Visus įspėjimus ir instrukcijas išsaugokite ateityje.

- Šis elektrinis įrankis skirtas naudoti kaip šlifuoklis, poliravimo įrankis arba pjovimo įrankis. Perskaitykite visus saugos įspėjimus, instrukcijas, iliustracijas ir specifikacijas, pateiktas su šiuo elektriniu įrankiu. Nevykdant visų žemiau pateiktų instrukcijų, gali įvykti elektros smūgis, gaisras ir (arba) sunkūs sužalojimai.

- Nenaudokite šio elektrinio įrankio šlifavimui, valymui vieliniu šepečiu ar skylių pjovimui. Veiksmai, kuriems šis elektrinis įrankis nėra skirtas, gali sukelti pavojų ir sužaloti.

- Nekeiskite šio elektrinio įrankio jokiais būdais, kurie nėra aiškiai nurodyti ir apibrėžti įrankio gamintojo. Tokie pakeitimai gali sukelti kontrolės praradimą ir rimtus sužalojimus.

- Nenaudokite priedų, kurie nėra specialiai suprojektuoti ir nurodyti įrankio gamintojo. Vien tai, kad priedas tinka elektriniam įrankiui, negarantuoja saugaus veikimo.

- Priedo vardinis greitis turi būti ne mažesnis už elektriniame įrankyje nurodytą maksimalų greitį. Priedai, veikiantys didesniu nei vardinis greitis, gali būti pažeisti ir suskilti į gabalus.

- Priedo išorinis skersmuo ir storis turi atitikti įrankio nominalius parametrus. Netinkamų matmenų priedai negali būti tinkamai pritvirtinti ar valdomi.

- Priedo montavimo matmenys turi atitikti elektrinių įrankių montavimo matmenis. Priedai, kurie neatitinka elektrinių įrankių montavimo matmenų, taps nesubalansuoti, pernelyg vibruos ir gali sukelti kontrolės praradimą.

- Nenaudokite pažeistų priedų. Prieš kiekvieną naudojimą patikrinkite, ar šlifavimo diskai nėra įskilę ar įtrūkę, ar šlifavimo disko pagalvėlės nėra įtrūkusios, suplėšytos ar pernelyg nusidėvėjusios, o vieliniai šepečiai nėra laisvi ar sulūžę. Jei elektriniam įrankiui ar priedui nukrito, patikrinkite, ar jie nėra pažeisti, arba pritvirtinkite nepažeistus priedus. Patikrinę ir pritvirtinę priedą, įsitikinkite, kad operatorius ir aplink stovintys žmonės yra atokiau nuo besisukančio priedo plokštumos, ir vieną minutę paleiskite elektrinį įrankį didžiausiu greičiu be apkrovos. Pažeisti priedai paprastai per šį bandymą sugenda.

- Naudokite asmenines apsaugos priemones. Priklausomai nuo naudojimo paskirties, naudokite veido skydą, apsauginius akinius arba apsaugines akines. Jei reikia, dévėkite dulkių kaukę, ausų apsaugą, pirštines ir darbo prijuostę, kad apsaugotumėte save nuo smulkių abrazyvinių dalelių ar ruošinio fragmentų. Akių apsauga turi būti tokia, kad galėtų sustabdyti įvairių darbų metu susidarančius fragmentus. Dulkių kaukė arba respiratorius turi būti tokie, kad galėtų filtruoti darbo metu susidarančias daleles. Ilgalaikis buvimas didelio triukšmo aplinkoje gali sukelti klausos praradimą.

- Aplink esantys asmenys turi laikytis saugaus atstumo nuo darbo vietos. Visi, jeinantys į darbo vietą, turi dévėti asmenines apsaugos

priemones. Darbinio objekto fragmentai arba sugadinta jranga gali išskristi ir sukelti sužalojimus už darbo vietos ribų.

- Atliekant darbus, kurių metu pjovimo įrankis gali liestis su paslėptais laidais arba savo pačio kabeliu, elektriniame įrankyje laikykitės tik už izoliuotų rankenų. Pjovimo įrankio ir įtampos turinčio laido sąlytis gali sukelti, kad atidengtos metalinės elektrinio įrankio dalys taps įtampos turinčios, o tai gali sukelti operatoriaus elektros smūgį.

- Laikykite kabelj atokiau nuo besisukančios dalies. Jei prarasite kontrolę, kabelis gali būti perkirptas arba užsikabinti, o jūsų ranka ar ranka gali būti jtraukta į besisukančią dalį.

- Niekada nenuleiskite elektrinių jrankių, kol priedas visiškai nesustojo. Sukantis priedas gali užsikabinti už paviršiaus ir ištraukti elektrinius jrankius iš jūsų rankų.

- Nenaudokite elektrinių jrankių, kai juos nešate. Atsitiktinis sąlytis su besisukančiu priedu gali sukelti jo užsikabinimą už drabužių ir priedo jtraukimą i kūną.

- Reguliariai valykite elektrinių įrankių ventiliacijos angas. Variklio ventilatorius į korpusą įtraukia dulkes, o per didelis metalinių dulkių susikaupimas gali sukelti elektros pavojų.

- Nenaudokite elektrinių įrankių netoli degių medžiagų. Kibirkštys gali uždegti šias medžiagas.

- Nenaudokite priedų, kuriems reikalingi skysčio aušintuvai. Vandens ar kitų skysčio aušintuvų naudojimas gali sukelti elektros smūgį ar elektros smūgį.

- Naudokite tik elektriniam jrankiui skirtus diskus ir pasirinktiems diskams skirtas apsaugas. Diskai, kuriems elektrinis jrankis néra pritaikytas, gali būti nepakankamai apsaugoti ir yra pavojingi.

- Ritinių su centrine įduba šlifavimo paviršius turi būti montuojamas žemiau apsaugos krašto plokštumos. Netinkamai sumontuotas ritinys, kuris išsikiša už apsaugos krašto plokštumos, negali būti tinkamai apsaugotas.

- Apsaugas turi būti tvirtai pritvirtintas prie elektrinių įrankių ir išdėstytas taip, kad būtų užtikrintas maksimalus saugumas, t. y. kuo mažesnė disko paviršiaus dalis būtų atvira operatoriaus atžvilgiu. Apsaugas apsaugo operatorių nuo disko fragmentų, atsitiktinio sąlyčio su disku ir kibirkščių, kurios gali uždegti drabužius.

- Diskai gali būti naudojami tik tam tikroms reikmėms. Pavyzdžiui: negrindžiokite pjovimo disko šonu. Pjovimo abrazyviniai diskai yra skirti periferiniam šlifavimui, o šoninės jėgos, veikiančios šiuos diskus, gali sukelti jų lūžimą.

- Visada naudokite nepažeistus flanšus, kurie yra tinkamo dydžio ir formos pasirinktam diskui. Tinkami disko flanšai palaiko diską, taip sumažindami lūžimo riziką. Pjovimo diskų flanšai gali skirtis nuo šlifavimo diskų flanšų.

- Nenaudokite nusidėvėjusių diskų, skirtų galingesniems elektriniams įrankiams. Didesniems elektriniams įrankiams skirtas diskas netinka mažesnio įrankio didesniam greičiui ir gali lūžti.

- Naudodami dvigubo naudojimo diskus, visada naudokite apsaugą, tinkamą atliekamai użduočiai. Nenaudojant tinkamos apsaugos, ji gali nesuteikti reikiamo apsaugos lygio, o tai gali sukelti rimtus sužalojimus.

- Negalima „užstrigti“ pjovimo disko arba daryti pernelyg didelį spaudimą. Negalima bandyti daryti per gilių pjūvių. Perkraunant diską padidėja jo apkrova ir polinkis sususukti arba užstrigti pjovimo metu, taip pat padidėja atatrankos arba disko lūžimo rizika.

- Nestatykite savo kūno vienoje linijoje su besisukančiu disku arba už jo. Kai diskas darbo metu nutolsta nuo jūsų kūno, bet koks atatrankos smūgis gali sukelti besisukančio disko ir elektrinių įrankių išmetimą tiesiai į jus.

- Jei diskas užstrigo arba pjovimas dėl kokios nors priežasties buvo nutrauktas, išjunkite elektrinij įrankį ir laikykite jį stabiliai, kol diskas visiškai sustos. Niekada nebandykite išimti pjovimo disko iš pjovimo vietos, kol diskas juda, nes tai gali sukelti atatranką. Išsiaiškinkite disko užstrigimo priežastį ir imkitės veiksmų ją pašalinti.

- Nenutraukite pjovimo. Palaukite, kol pjovimo diskas pasieks maksimalų greitį, ir tada atsargiai tęskite pjovimą. Jei tęsite elektrinių įrankių naudojimą, pjovimo diskas gali užstrigti, pasislinkti arba atšokti.

- Remkite plokštes ar kitus didelius daiktus, kad sumažintumėte disko užstrigimo ir atatrankos riziką. Dideliai daiktai linkę smukti dėl savo svorio. Atramos turėtų būti padėtos po daiktu netoli pjovimo linijos ir daikto kraštų abiejose disko pusėse.

- Būkite ypač atsargūs, kai darote „kišeninius pjūvius“ esamose sienose ar kitose aklose vietose. Išsikišęs peilis gali perpjauti duju

ar vandens vamzdžius, elektros laidus ar daiktus, kurie gali sukelti atatranką.

- Nesistenkite daryti išlenktų pjūvių. Per didelė pjūklo apkrova padidina slėgį ir pjūklo susisukimo ar užstrigimo tikimybę pjovimo metu, taip pat atatrankos ar lūžio riziką, o tai gali sukelti rimtus sužalojimus.

- Neleiskite, kad bet kokios laisvos poliravimo dangtelio dalys ar jo tvirtinimo virvės laisvai suktųsi. Paslėpkite arba nukirpkite bet kokias laisvas tvirtinimo virves. Laisvos ir besisukančios tvirtinimo virvės gali apsivynioti aplink pirštus arba užsikabinti už darbo ruošinio.

• ATŠOKIMO PRIEŽASTYS IR PREVENCIJA:

- Atatürkaya yra staigi reakcija i sukamo disko, trinkelės, šepečio ar kito priedo užstrigimą ar užsikabinimą. Užstrigimas ar užsikabinimas sukelia staigų sukamo priedo sustojimą, o tai savo ruožtu sukelia nekontroliuojamo elektrinio įrankio stūmimą priešinga kryptimi nei priedo sukimosi kryptis užstrigimo vietoje.

- Pavyzdžiui, jei šlifavimo diskas užsikabina arba užstrigsta ant darbo ruošinio, šlifavimo disko kraštas, patekęs i užstrigimo vietą, gali jsikasti i medžiagos paviršiu, dėl to šlifavimo diskas gali šoktelėti arba išsviesti. Šlifavimo diskas gali atšokti link operatoriaus arba nuo jo, priklausomai nuo šlifavimo disko judėjimo krypties užstrigimo momentu. Tokiomis sąlygomis šlifavimo diskai taip pat gali lūžti.

- Atšokimas yra netinkamo elektrinių įrankių naudojimo ir (arba) netinkamų procedūrų ar darbo sąlygų rezultatas ir jo galima išvengti imantis toliau išvardytų atitinkamų atsargumo priemonių:

Tvirtai laikykite elektrinij jrankj abiem rankomis ir laikykite kūną bel rankas taip, kad galėtumėte atsverti atatrankos jėgą. Visada naudokite pagalbinę rankeną, jei jrankis ją turi, kad galėtumėte maksimaliai kontroliuoti atatranką arba sukimo momento reakciją paleidimo metu. Vykdydamas atitinkamas atsargumo priemones, operatorius gali kontroliuoti sukimo momento reakcijas arba atatrankos jėgas.

Niekada nelaikykite rankų šalia besisukančių priedų. Atatürką gali sukelti priedo atšokimą i jūsų rankas.

Nestatykite savo kūno į vietą, kurioje elektriniam įrankiui atsitraukus jis galėtu judėti. Atsitraukimas gali sukelti įrankio išmetimą priešinga kryptimi nei rato judėjimo kryptis sąlyčio taške.

Būkite ypač atsargūs dirbdami kampuose, ant aštriu kraštų ir pan. Venkite priedo atšokimo ir užsikabinimo. Kampai ar aštri kraštai gali sukelti priedo užsikabinimą ar atšokimą, dėl ko prarandama kontrolė arba ivyksta atatranka.

Nenaudokite medžio drožimo grandininio disko, segmentinio deimantinio disko, kurio perimetrinis tarpas didesnis nei 10 mm, arba dantyto disko. Šie diskai sukelia dažnus atatrankos reiškinius ir kontrolės praradimą.

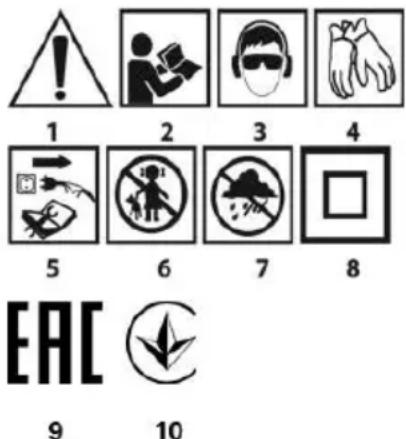

Naudojamų piktogramų paaiškinimas.

1 2 3 4 5 6 7 8 EAC 9 10

1. Atsargiai: imkitės specialių atsargumo priemonių

2. „“ Perskaitykite naudojimo instrukcijas ir laikykitės jose pateiktų įspėjimų ir saugos priemonių!

3. Naudokite asmenines apsaugos priemones (apsauginius akinius, ausų apsaugus, dulkių kaukę)

4. Naudokite apsaugines pirštines

5. „“ Prieš atliekant bet kokius techninės priežiūros ar remonto darbus, atjunkite maitinimo laidą.

6. Laikykite vaikus atokiau nuo jrankio

7. Saugokite nuo lietaus.

8. Apsaugos klasė II.

9. EAC sertifikavimo ženklas.

10. Ukrainos rinkos sertifikavimo ženklas.

ŽENKLAI ANT IRENGINIO

SN

RRRRMM Y XXXXX

NNN

RRRR - pagaminimo metai

MM - gamybos mėnuo

Y -papildomas žymėjimas

XXXXX -serijos numeris

NNN -papildomas ženklas

KONSTRUKCIJA IR TAIKYMAS

Kampinis šlifuoklis yra rankinis elektrinis įrankis su II klasės izoliacija. Irenginys varomas vienfaziu komutatoriaus varikliu, kurio sukimosi greitis mažinamas dantytu kampiniu reduktoriumi. Jis gali būti naudojamas tiek šlifavimui, tiek pjovimui. Šio tipo elektrinis įrankis plačiai naudojamas visų tipų atplaišų pašalinimui nuo metalinių elementų paviršių, suvirinimo siūlių paviršiaus apdorojimui, plonasienių vamzdžių ir mažų metalinių elementų pjovimui ir pan. Naudojant atitinkamus priedus, kampinis šlifuoklis gali būti naudojamas ne tik pjovimui ir šlifavimui, bet ir valymui, pvz., rūdžių, dažų dangų ir pan.

Jo taikymo sritys apima plačiai suprantamus remonto ir statybos darbus, ne tik susijusius su metalais. Kampinis šlifuoklis taip pat gali būti naudojamas statybinių medžiagų, pvz., plytų, grindinio akmenų, keraminių plytelių ir pan. pjovimui ir šlifavimui.

Prietaisas skirtas naudoti tik sausai ir netinka poliravimui.

Nenaudokite elektrinio įrankio kitais tikslais, nei numatyta.

Netinkamas naudojimas.

• Nenaudokite medžiagų, kurių sudėtyje yra asbesto. Asbestas yra kancerogenas.
• Nenaudokite medžiagų, kurių dulkės yra labai degios ar sprogios. Dirbant su elektrinių įrankiu susidaro kibirkštys, kurios gali uždegti išsiskiriančius garus.
• Nenaudokite pjovimo diskų šlifavimo darbams. Pjovimo diskai veikia savo šoniniu paviršiumi, o šlifavimas tokio disko priekiniu paviršiumi gali ji pažeisti ir sukelti operatoriaus sužalojimą.

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Toliau pateikti numeriai nurodo šio vadovo grafiniuose puslapiuose pavaizduotus prietaiso komponentus.

1. Veleno fiksavimo mygtukas

2. Jungiklis

3. Papildoma rankena

4. Disco apsauga

5. Išorinis flanšas

6. Vidinis flanšas

7. Svirtis (peilio apsauga)

8. Specialus raktas

* Brėžinys ir produktas gali skirtis.

Priedai

• Disko apsauga 1 vnt.
• Specialus raktas 1
• Papildoma rankena 1 vnt.

PASIRENGIMAS DARBUI

PAPILDOMOS RANKENOS MONTAVIMAS

Papildoma rankena (3) montuojama vienoje iš šlifuoklio galvutės skylių. Rekomenduojama naudoti šlifuoklj su papildoma rankena. Jei darbo metu šlifuoklj laikote abiem rankomis (taip pat naudodami papildomą rankeną), sumażėja rizika, kad ranka paliesite besisukantį diską ar šepetį ir susižeisite atatrankos metu.

DISKO APSAUGOS MONTAVIMAS IR REGULIAVIMAS

Disko apsauga apsaugo operatorius nuo nuolaužų, atsitiktinio sąlyčio su darbo įrankiu ar kibirkščių. Ji turi būti visada pritvirtinta, ypatingą dėmesį skiriant tam, kad dengiamoji dalis būtų nukreipta į operatorių.

Montavimo konstrukcija montavimo leidžia reguliuoti apsaugą iki optimalaus padėties be jokių įrankių.

• Atlaisvinkite ir atitraukite peilio apsaugo (4) svirtj (7).
• Pasukite peilio apsaugą (4) i norimą padėtį.
  • Užfiksuokite nuleidžiant svirtj (7).

Peilio apsaugo nuėmimas ir reguliavimas atliekami atvirkštine tvarka nei jo montavimas.

DARBO IRANKIŲ KEITIMAS

Keisdami darbo įrankius, dévėkite darbo pirštines.

Veleno fiksavimo mygtukas (1) naudojamas tik šlifuoklio velenui užfiksuoti montuojant arba nuimant darbo įrankį. Nenaudokite jo kaip stabdymo mygtuko, kai diskas sukasi. Tai gali sugadinti šlifuoklj arba sužeisti naudotoją.

DISKU MONTAVIMAS

Šlifavimo arba pjovimo diskams, kurių storis mažesnis nei 3 mm, išorinio flanšo (5) savaiminio fiksavimo veržlė turi būti prisukta plokščiu paviršiumi disko pusėje.

• Paspauskite veleno fiksavimo mygtuką (1).
• Prisukite išorinį flanšą (5) specialiu raktu (8).
• Atlaisvinkite ir nuimkite savaime užsifiksuojantį išorinį flanšą (5).
• Diską padėkite taip, kad jis būtų prispaustas prie vidinio flanšo (6) paviršiaus.
• Prisukite išorinį flanšą (5) ir priveržkite specialiu raktu (8).

Diskai nuimami atvirkštine tvarka nei montuojami. Montuojant diskas turi būti prispaustas prie vidinio flanšo (6) paviršiaus ir centruotas ant jo nuožulniosios briaunos. Jei savaiminio fiksavimo veržlė užstrigo, naudokite specialų raktą.

DARBO JRANKIŲ SU SRAIGTINE SKYLA MONTAVIMAS

• Paspauskite veleno fiksavimo mygtuka (1).
• Jei yra, nuimkite anksčiau sumontuotą darbo jrankj.
• Prieš montuodami nuimkite abu flanšus – vidinį flanšą (6) ir savaime užsifiksuojantį išorinį flanšą (5).
• Prisukite darbo įrankio srieginę dalį prie veleno ir šiek tiek priveržkite.

Darbiniai jrankiai su sriegine skyle nuimami atvirkštine tvarka nei montuojami.

KAMPINIO ŠLIFUOKLIO MONTAVIMAS KAMPINIO ŠLIFUOKLIO STOVELYJE

Kampinj šlifuoklj leidžiama naudoti specialioje stovėje, skirtoje kampiniams šlifuokliams, jei jis yra teisingai sumontuotas pagal stovės gamintojo montavimo instrukcijas.

NAUDOJIMAS / NUSTATYMAI

Prieš naudodami šlifuoklj, patikrinkite šlifavimo disko būklę. Nenaudokite įskilusių, įtrūkę ar kitaip pažeistų šlifavimo diskų. Nusidėvėjusiį diską ar šepetėlj pakeiskite nauju prieš pat naudojimą. Baigę darbą, visada išjunkite šlifuoklj ir palaukite, kol darbo įrankis visiškai sustos. Tik tada šlifuoklj galima padėti į vietą. Nesulėtinkite besisukančio šlifavimo disko, spausdami įj prie ruošinio.

• Niekada neperkraukite šlifuoklio. Elektrinio įrankio svoris sukuria pakankamą spaudimą, kad būtų galima efektyviai dirbti. Perkraunant ir pernelyg spaudžiant gali įvykti pavojingas darbo įrankio sulūžimas.

• Jel šlifuoklis nukrenta darbo metu, būtina patikrinti ir, jel reikia, pakeisti darbo įrankį, jei jis yra pažeistas ar deformuotas.

• Niekada nemuškite darbo ruošinio jrankiu.

• Venkite disko šokčiojimo ir medžiagos grandymo juo, ypač dirbant kampuose, aštriuose kraštuose ir pan. (tai gali sukelti elektrinių įrankių kontrolės praradimą ir atatranką).
• Niekada nenaudokite diskų, skirtų medienai pjauti su diskinių pjūklu. Tokių diskų naudojimas dažnai sukelia elektrinių įrankių atatranką, kontrolės praradimą ir gali sukelti operatorlaus sužalojimus.

IJUNGIMAS/IŠJUNGIMAS

Paleidžiant ir dirbant su šlifuokliu, laikykite ji abiem rankomis.

Šlifuoklis yra jrengtas saugos jungikliu, kuris apsaugo nuo atsitiktinio paleidimo.

• Paspauskite jungiklio mygtuką (2).
- Atleidus spaudimą ant jungiklio mygtuko (2), šlifuoklis sustoja.

Paleidus šlifuoklj, prieš pradedant darba palaukite, kol šlifavimo diskas pasieks maksimalų greitį. Dirbdami nenaudokite jungiklio šlifuokliui jjungti ar išjungti. Šlifuoklio jungiklj galima naudoti tik tada, kai elektriniam įrankiui yra toli nuo apdirbamojo ruošinio.

PJAUSTYMAS

• Pjovimas kampiniu šlifuokliu gali būti atliekamas tik tiesia linija.
• Negalima pjaustyti medžiagos, laikant ją rankoje.
• Didelės detalės turi būti pritvirtintos, o atrama turi būti arti pjovimo linijos ir medžiagos gale. Tvirtai pritvirtinta medžiaga pjovimo metu neslinksta.
• Maži elementai turi būti pritvirtinti, pvz., spaustuvuose, naudojant spaustukus ir pan. Medžiaga turi būti pritvirtinta taip, kad pjovimo taškas būtų arti tvirtinimo elemento. Tai užtikrins didesnį pjovimo tikslumą.

- Neleiskite pjovimo diskui vibruoti ar šokinėti, nes tai pablogins pjovimo kokybę ir gali sugadinti pjovimo diską.

- Pjovimo metu netaikykite šoninio spaudimo pjovimo diskui.

- Naudokite tinkamą pjovimo diską pagal pjaunamos medžiagos tipą.

- Pjaunant medžiagą, rekomenduojama, kad padavimo kryptis atitiktų pjovimo disko sukimosi kryptį.

Pjovimo gylis priklauso nuo disko skersmens.

- Naudokite tik diskus, kurių nominalus skersmuo neviršija rekomenduojamo konkrečiam šlifuoklio modeliui.

- Atliekant gilius pjūvius (pvz., profilius, statybinius blokelius, plyteles ir pan.), neleiskite, kad tvirtinimo flanšai liestų apdirbamą medžiagą.

Pjovimo diskai darbo metu labai jkaista – nelieskite jų atviromis kūno dallmils, kol jle neatvės.

ŠLIFAVIMAS

Šlifavimo darbams galite naudoti, pvz., šlifavimo diskus, taurės formos diskus, atvartinius diskus, diskus su abrazyviniu neaustiniu audiniu, vielinius šepečius, lanksčius diskus šlifavimo popieriui ir pan. Kiekvienam disko tipui ir apdirbamam gaminiui reikalinga atitinkama darbo technika ir tinkamų asmeninių apsaugos priemonių naudojimas.

Šlifavimui nenaudokite pjovimui skirtų diskų.

Šlifavimo diskai yra skirti medžiagai pašalinti disko kraštu.

• Negalima šlifuoti disko šoniniu paviršiumi. Optimalus darbo kampas šios rūšies diskams yra 30°.
• Šlifavimo darbus galima atlikti tik naudojant šlifavimo diskus, tinkamus atitinkamai medžlagal.

Dirbdami su skiautinlais diskais, abrazyviniais pluošto diskais ir lanksčiais diskais, skirtais šlifavimo popieriui, atkreipkite dėmesį į tinkamą atakos kampą.

• Negrindžiokite visą disko paviršiumi.
• Šios rūšies diskai naudojami plokščių paviršių apdirbimui.

Vieliniai šepečiai daugiausia skirti profiliams ir sunkiai pasiekiamoms vietoms valyti. Juos galima naudoti rūdims, dažų dangoms ir kt. nuo medžiagos paviršiaus pašalinti.

Naudokite tik įrankius, kurių leistinas sukimosi greitis yra didesnis arba lygus kampinio šlifuoklio maksimaliam greičiui be apkrovos.

EKSPLOATAVIMAS IR PRIEŽIŪRA

Prieš atliekant bet kokius montavimo, reguliavimo, remonto ar priežiūros darbus, ištraukite maitinimo laido kištuką iš elektros lizdo.

PRIEŽIŪRA IR LAIKYMAS

• Rekomenduojama valyti jrenginj iškart po kiekvieno naudojimo.
• Valymui nenaudokite vandens ar kitų skysčių.
• įrenginį valykite sausa šluoste arba pūskite žemo slėgio suslėgtu oru.
• Nenaudokite valymo priemonių ar tirpiklių, nes jie gali pažeisti plastiko dalis.
• Reguliariai valykite ventiliacijos angas variklio korpuse, kad prietaisas neperkaistu.
• Jei maitinimo laidas yra pažeistas, pakeiskite jį tokiomis pačiomis specifikacijomis. Tai turėtų atlikti kvalifikuotas specialistas arba įrenginį reikia nunešti į aptarnavimo centrą.
• [renginj visada laikykite sausoje vietoje, nepasiekiamoje vaikams.

Visus gedimus turi remontuoti gamintojo igaliotas aptarnavimo centras.

TECHNINIAI PARAMETRAI

NOMINALÜS DUOMENYS

PARAMETRAS	VERTÉ
Maitinimo įtampa	230 V AC
Maitinimo dažnis	50 Hz
Nominali galia	950 W
Nominali sukimosi greitis	3000–12000 min ^-1
Maks. peilio skersmuo	125 mm
Vidinis peilio skersmuo	22,2 mm
Veleno sriegis	M14
Apsaugos klasė	II
Svoris	2 kg
TRIKDŽIŲ IR VIBRACIJŲ DUOMENYS
Garso slėgio lygis	LPA= 92,23 dB(A)K=3 dB(A)
Garso galios lygis	LWA= 100,23 dB(A)K=3 dB(A)
Pagreitėjimo vertė	aħ= 12,723 m/s ^2 K=1,5 m/s ^2

TRIKDŽIŲ IR VIBRACIJŲ DUOMENYS

Informacija apie triukšmą ir vibraciją

Išskiriamo triukšmo lygiai, tokie kaip išskiriamo garso slėgio lygis Lp ir garso galios lygis Lw bei matavimo neapibrėžtis K, pateikiami žemiau esančiame vadove pagal standartą EN 62841-1.

Vibracijos vertės (pagreičio vertės) a ir matavimo neapibrėžtis K yra pažymėtos pagal EN 62841-1 ir pateiktos žemiau.

Šiame vadove nurodytas vibracijos lygis buvo išmatuotas pagal EN 62841-1 standarte nurodyta matavimo procedūrą ir gali būti naudojamas elektriniams įrankiams palyginti. Jis taip pat gali būti naudojamas preliminariam vibracijos poveikio įvertinimui.

Nurodytas vibracijos lygis atitinka pagrindines elektrinių įrankių naudojimo sąlygas. Jei elektrinis įrankis naudojamas kitoms reikméms arba su kitais darbo įrankiais, arba jei jis nėra tinkamai prižiūrimas, vibracijos lygis gali pasikeisti. Dėl minėtų priežasčių vibracijos poveikis gali padidėti per visą darbo laiką.

Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgtį į laikotarpius, kai elektriniam įrankiui yra išjungtas arba kai jis yra jjungtas, bet nenaudojamas darbui. Tokiu būdu bendras vibracijos poveikis gali būti žymiai mažesnis.

Siekiant apsaugoti naudotoją nuo vibracijos poveikio, reikia imtis papildomų saugos priemonių, pvz., prižiūrėti elektrinius įrankius ir darbo įrankius, užtikrinti tinkamą rankų temperatūrą, tinkamai organizuoti darbą.

APLINKOS APSAUGA

Elektros įrankiai neturėtų būti išmetami su buitinėmis atliekomis, bet turėtų būti nunešti į atitinkamas atliekų tvarkymo įstaigas. Informacija apie atliekų tvarkymą galima gauti iš produkto pardavėjo arba vietos valdžios institucijų. Naudota elektros ir elektroninė įrangą yra medžiagų, kurios nėra neutralios aplinkai. įrangą, kuri nėra perdirbama, kelia potencialią grėsmę aplinkai ir žmonių sveikatai.

„GTX Poland Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa, kurios registruota buveinė yra Varšuvoje, ul. Pograniczna 2/4 (toliau – „GTX Poland”), informuoja, kad visos autorių teisės i šio vadovo (toliau – „Vadovas”), įskaitant, be kita ko, jo tekstą, nuotraukas, diagramas, brėžinius, taip pat jo sudėtį, priklauso išimtinai GTX Poland ir yra saugomos įstatymų pagal 1994 m. vasario 4 d. Autorių teisių ir gretutinių teisių įstatymą (t. y. įstatymų leidinys 2006 Nr. 90, 631 punktas, su pakeitimais). Kopijuoti, apdoroti, skelbti ar keisti visą Vadovą ar bet kurį jo elementą komerciniais tikslais be raštisko GTX Poland sutikimo yra griežtai draudžiama ir gali užtraukti civilinę bei baudžiamają atsakomybę.

EB atitikties deklaracija

Gamintojas: GTX Poland Sp. z o.o. Sp.k, Pograniczna gatve 2/4 02-285 Varšuva

Produktas: Kampinis šlifuoklis

Modelis: 59G184

Prekès pavadinimas: GRAPHITE

Serijos numeris: 00001 ÷ 99999

Pirmiau aprašytas produktas atitinka šiuos dokumentus:

Mašinų direktyva 2006/42/EB

Ir atitinka šių standartų reikalavimus:

EN IEC 62841-2-3:2021+A11; EN 62841-1:2015+A11

EN IEC 55014-1:2021; EN IEC 55014-2:2021; EN IEC 61000-3-

2:2019+A1; EN 61000-3-3:2013+A1+A2

EN IEC 63000:2018

Ši deklaracija taikoma tik mašinai tokioje būklėje, kokioje ji buvo pateikta j rinką, ir neapima komponentų

, kuriuos pridėjo galutinis vartotojas, arba vėlesnius jo atliktus veiksmus. Asmens, įgalioto parengti techninę dokumentaciją, kuris yra ES rezidentas arba įsteigtas ES, vardas, pavardė ir adresas:

Pasirašyta vardu:

GTX Poland Sp. Z o.o. Sp.k. Pograniczna gatvé 2/4 02-285 Varšuva

Paweł Kowalski

Techninės dokumentacijos atstovas GTX Poland

Varšuva, 2024 m. sausio 16 d.

Varšuva, 2024 m. sausio 16 d.

(LV) ORIGINĀLO NORĀDĪJUMU TULKOJUMS LEnKŠU SLĒPĒJS 58G184
