AR400130 - ανεμιστήρας GAGGENAU - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ανεμιστήρας εξαγωγής
Μάρκα	Gaggenau
Μοντέλο	AR400130
Κατηγορία	Ανεμιστήρας
Βάρος	7,3 kg
Διαστάσεις (εκτίμηση)	Ύψος: 250 mm, Πλάτος: 350 mm, Βάθος: 350 mm
Εγκατάσταση	Εσωτερική τοιχοστήριξη
Ηλεκτρική σύνδεση	Μέσω καλωδίου σύνδεσης 5 m που παρέχεται με τον απορροφητήρα
Τροφοδοσία	230 V ~, 50 Hz
Ισχύς	150 W (εκτίμηση)
Υλικό	Μέταλλο αντιδιαβρωτικής επεξεργασίας
Χρήση	Απομάκρυνση μολυσμένου αέρα, συμβατό με απορροφητήρες
Συντήρηση	Καθαρισμός με υγρό πανί, αποσύνδεση τροφοδοσίας
Ασφάλεια	Αποσυνδέστε τη συσκευή πριν από οποιαδήποτε επέμβαση· επισκευές μόνο από ειδικό
Συμμόρφωση	Ισχύουσες διατάξεις ασφαλείας
Εγγύηση	2 έτη (ανταλλακτικά και εργασία)
Παρεχόμενα αξεσουάρ	Ούπα και βίδες για μασίφ τοιχοποιία
Διάμετρος αγωγού	150 mm (εκτίμηση)
Θερμοκρασία περιβάλλοντος	0 έως 40 °C
Βαθμός προστασίας	IPX4 (εκτίμηση)

Συχνές ερωτήσεις - AR400130 GAGGENAU

Πώς να εγκαταστήσω τον ανεμιστήρα Gaggenau AR400130;

Η εγκατάσταση πρέπει να γίνει από ειδικό. Σημειώστε τις 4 οπές στερέωσης, ανοίξτε με τρυπάνι 8 mm, τοποθετήστε τα ούπα και βιδώστε τον ανεμιστήρα. Συνδέστε το καλώδιο σύνδεσης 5 m στον απορροφητήρα.

Τι είδους τοίχος για την τοποθέτηση;

Ο τοίχος πρέπει να είναι επίπεδος και κατακόρυφος, κατά προτίμηση από μασίφ τοιχοποιία. Για άλλα υλικά (Rigips, αεριζόμενο σκυρόδεμα), χρησιμοποιήστε κατάλληλα ούπα.

Πώς να συνδέσω ηλεκτρικά τον ανεμιστήρα;

Η σύνδεση γίνεται μέσω του προεκτείνοντα 5 m που παρέχεται με τον απορροφητήρα. Ο σύνδεσμος πρέπει να προστατεύεται από το παρεχόμενο κάλυμμα σε κλειστή θέση. Μόνο ένας ειδικός πρέπει να κάνει τη σύνδεση.

Μπορεί ο ανεμιστήρας να τοποθετηθεί εξωτερικά;

Όχι, ο ανεμιστήρας είναι σχεδιασμένος για εσωτερική τοιχοστήριξη εντός του κτιρίου, σε μη κατοικήσιμο χώρο. Οι ηλεκτρικές συνδέσεις πρέπει να παραμένουν εσωτερικά.

Πώς να καθαρίσω τον ανεμιστήρα;

Πριν από κάθε καθαρισμό, θέστε τη συσκευή εκτός τάσης αποσυνδέοντας τον απορροφητήρα. Χρησιμοποιήστε υγρό πανί χωρίς λειαντικά προϊόντα. Μην βυθίζετε.

Τι να κάνω σε περίπτωση βλάβης;

Οι επισκευές πρέπει να γίνονται μόνο από τον κατασκευαστή, το σέρβις του ή εξειδικευμένο άτομο. Μην ανοίγετε τον ανεμιστήρα μόνοι σας.

Ποια είναι η ισχύς του ανεμιστήρα;

Η ισχύς δεν αναφέρεται στο εγχειρίδιο, αλλά για ένα μοντέλο αυτής της σειράς, εκτιμάται στα 150 W για κατάλληλη ροή αέρα.

Είναι θορυβώδης ο ανεμιστήρας;

Η στάθμη θορύβου δεν προσδιορίζεται, αλλά οι ανεμιστήρες Gaggenau είναι σχεδιασμένοι για αθόρυβη λειτουργία, κάτω από 50 dB(A) σε κανονική ταχύτητα.

Πώς να εξασφαλίσω βέλτιστη απαγωγή αέρα;

Τηρείτε τους τοπικούς κανονισμούς. Μην συνδέετε τον αγωγό σε καμινάδα σε λειτουργία. Βεβαιωθείτε ότι η εισροή αέρα στο δωμάτιο είναι επαρκής (υποπίεση < 4 Pa).

Ποια είναι τα βασικά σημεία ασφαλείας;

Αποσυνδέετε πάντα τη συσκευή πριν από συντήρηση. Οι μη επαγγελματικές επισκευές εγκυμονούν κινδύνους. Μην απομακρύνετε ποτέ τον αέρα σε καμινάδα καπνού σε λειτουργία.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ AR400130 GAGGENAU

el Οδηγίες τοποθέτησης Εσωτερική φτερωτή

Η συσκευή αυτή ανταποκρίνεται στις σχετικές διατάξεις ασφαλείας.

Οι επισκευές επιτρέπεται να εκτελούνται μόνον από τους ειδικούς.

Όταν δεν γίνονται σωστά οι επισκευές, μπορούν να προκύψουν σοβαρές ζημιές για τον χρήστη.

⚠️ Σημειώστε την ονομασία τύπου της εξωτερικής φτερωτής στις οδηγίες χρήσης του απορροφητήρα.

ΔΗ σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος και η θέση για πρώτη φορά σε λειτουργία επιτρέπεται να διεξαχθούν μόνον από τον ειδικό.

⚠️ Για την επισκευή και συντήρηση πρέπει η φτερωτή να απομονωθεί από το ρεύμα. Για τον σκοπό αυτό διακόψτε τη βυσματική σύνδεση του ηλεκτρικού καλώδίου προς τον απορροφητήτα ή απομονώστε το τροφοδοτικό καλώδιο του απορροφητήρα από το δίκτυο του ρεύματος.

ΔΑν το καλώδιο σύνδεσης αυτής της συσκευής είναι φθαρμένο, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από την υπηρεσία τεχνικής εξυπηρέτησης πελατών ή από παρόμοια ειδικευμένο πρόσωπο, για να αποφεύγεται ο κίνδυνος.

ΔΟι παλιές συσκευές δεν αποτελούν άχρηστα απορρίμματα. Με την απόσυρσή τους σύμφωνα με τους κανονισμούς για την προστασία του περιβάλλοντος μπορούν να επαναποκτηθούν πολύτιμες πρώτες ύλες.

Протоù αποσύρετε την παλιά συσκευή, πρέπει να την αχρηστέψετε.

⚠️ H συσκευασία προστατεύει την καινούργια σας συσκευή κατά τη μεταφορά μέχρι το σπίτι σας. Όλα τα χρησιμοποιούμενα υλικά συσκευασίας είναι αβλαβή για το περιβάλλον και μπορούν να ξαναχρησιμοποιηθούν. Παρακαλούμε να συντελέσετε κι εσείς στην προστασία του περιβάλλοντος και ν' αποσύρετε τη συσκευασία με τρόπο αβλαβή για το περιβάλλον.

Για τους επίκαιρους τρόπους απόσυρσης παρακαλείσθε να ζητήσετε πληροφορίες από το ειδικό κατάστημα, από το οποίο αγοράσατε τη συσκευή ή από τη Δημοτική ή Κοινοτική Αρχή της περιοχής σας.

Πριν την τοποθέτηση

Ο ακάθαρτος αέρας δεν επιτρέπεται να διοχετεύεται ούτε σε καπνοδόχο βρισκόμενη σε λειτουργία, από την οποία εξέρχεται καπνός ή καυσαέρια ούτε σε αγωγό αερισμού χώρων με εστίες φωτιάς.

Σχετικά με την απαγωγή ακάθαρτου αέρα πρέπει να τηρούνται οι υπηρεσιακές και νομικές διατάξεις (π.χ. εθνικοί κανονισμοί δόμησης).

Για τη διοχέτευση του ακάθαρτου αέρα σε καπνοδόχους για την έξοδο καπνού ή καυσαερίων που βρίσκονται εκτός λειτουργίας, απαιτείται η συγκατάθεση του αρμοδίου εργοδηγού καπνοδοχοκαθαριστών.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα μέσω του απορροφητήρα κουζίνας και την ταυτόχρονη λειτουργία εγκαταστάσεων πυράς, των οποίων ο καπνός πρέπει να εξέρχεται μέσω καπνοδόχου (όπως π.χ. συσκευές θέρμανσης με αέριο, πετρέλαιο ή κάρβουνο, θερμοσίφωνες, συσκευές θέρμανσης νερού), πρέπει να λαμβάνονται μέτρα παροχής επαρκούς ποσότητας αέρα, ο οποίος απαιτείται για την καύση στις εστίες πυράς.

Ακίνδυνη λειτουργία είναι δυνατή μόνον, όταν η υποπίεση στον χώρο φωτιάς δεν υπερβεί τα 4 Pa (0,04 mbar).

Αυτό μπορεί να επιτευχθεί, όταν με ανοίγματα που δεν κλείνουν, π.χ. σε πόρτες, παράθυρα και σε συνδυασμό με πλαίσια εντοιχισμού εισόδου/εξόδου αέρα ή άλλα τεχνικά μέτρα , όπως αμοιβαία μανδάλωση κ.τ.ο., είναι δυνατή ή κατόπιν εισροή του αέρα καύσης.

Σε μη επαρκή παροχή αέρα υπάρχει κίνδυνος δηλητηρίασης από την επαναπορρόφηση των καυσαερίων.

Από τη χρήση πλαισίων εντοιχισμού εισόδου/εξόδου αέρα και μόνο δεν διασφαλίζεται η τήρηση της οριακής τιμής. Παρατήρηση: Για την εκτίμηση πρέπει να λαμβάνεται πάντοτε υπόψη ο συνολικός αερισμός της κατοικίας. Για τη λειτουργία συσκευών μαγειρέματος, π.χ. σκαφοειδούς εστίας μαγειρέματος και κουζίνας αερίου δεν βρίσκει εφαρμογή ο κανόνας αυτός.

⚠️Τοποθετήστε τη φτερωτή εσωτερικού τοιχώματος μόνον εντός του κτιρίου, όχι όμως σε χώρους κατοικίας.

⚠️Τοποθετήστε τη φτερωτή εσωτερικού τοιχώματος σε τέτοιο σημείο, ώστε να είναι προσιτή για τη συντήρηση και επισκευή.

⚠️Οι βυσματικές συνδέσεις των ηλεκτρικών καλωδίων πρέπει να βρίσκονται εντός του κτιρίου.

Προετοιμασία του τοίχου

Ο τοίχος πρέπει να είναι επίπεδος και κάθετος.
Η σταθερότητα των οὐπατ πρέπει να είναι εξασφαλισμένη.

Bàpoç: 7,3 kg.

Επιφυλασσόμεθα για αλλαγές κατασκευής στα πλαίσια της τεχνικής προόδου.

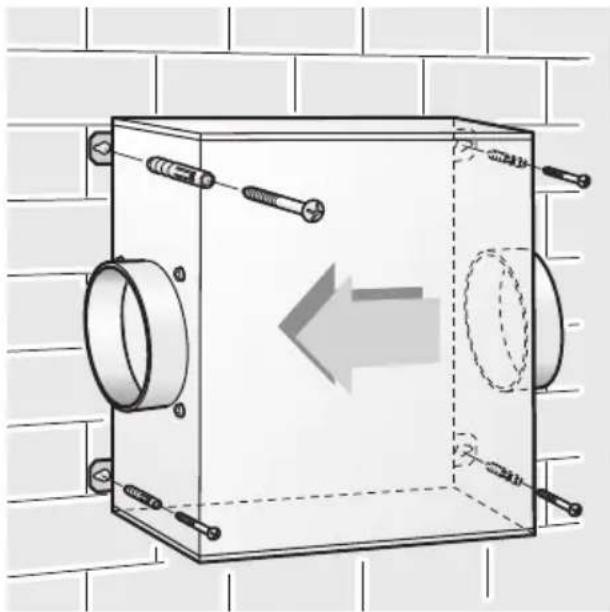

Τοποθέτηση

1. Κρατήστε τη φτερωτή στο σημείο τοποθέτησης, προσέχοντας την κατεύθυνση της απαγωγής αέρα.
2. Σχεδιάστε τις 4 οπές στερέωσης.
3. Ανοίξτε τις 4 οπές στερέωσης φ 8 mm. Τοποθετήστε τα οὐπατ και βιδώστε γερά τη φτερωτή.

⚠️Ta οὐπατ πρέπει να είναι κατάλληλα για την τοιχοποιία.
ΔΗ ηλεκτρική σύνδεση στον απορροφητήρα γίνεται μέσω του καλωδίου επιμήκυνσης μήκους \~ 5 m, που συνοδεύει τον απορροφητήρα.
4. Κάνετε τη σύνδεση του σωλήνα από τη φτερωτή προς τον απορροφητήρα και προς τα έξω.
5. Κάνετε την ηλεκτρική σύνδεση στον απορροφητήρα.

⚠️ Το πρόσθετο κάλυμμα στο φις πρέπει για λόγους ασφαλείας να είναι πάντοτε τοποθετημένο και κλειστό.

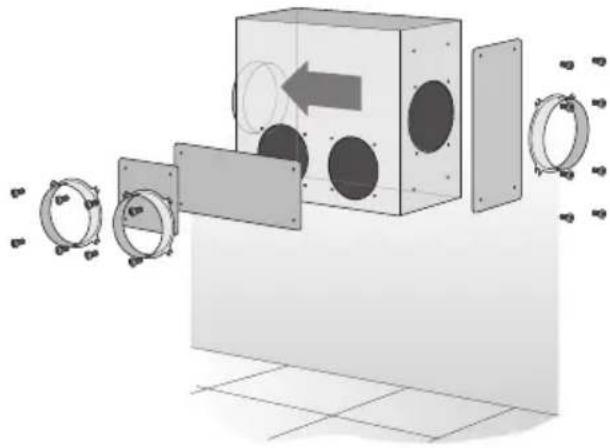

Διάφορες δυνατότητες σύνδεσης:
