AR400130 - Admirador GAGGENAU - Manual de uso y guía de instrucciones gratis

Tipo de producto	Ventilador de extracción
Marca	Gaggenau
Modelo	AR400130
Categoría	Ventilador
Peso	7,3 kg
Dimensiones (estimación)	Altura: 250 mm, Ancho: 350 mm, Profundidad: 350 mm
Instalación	Montaje mural interior
Conexión eléctrica	Mediante cable de conexión de 5 m suministrado con la campana
Alimentación	230 V ~, 50 Hz
Potencia	150 W (estimación)
Material	Metal tratado anticorrosión
Uso	Evacuación de aire viciado, compatible con campanas extractoras
Mantenimiento	Limpieza con un paño húmedo, desconectar la alimentación
Seguridad	Desconectar el aparato antes de cualquier intervención; reparaciones solo por un especialista
Conformidad	Disposiciones de seguridad aplicables
Garantía	2 años (piezas y mano de obra)
Accesorios incluidos	Tacos y tornillos para albañilería maciza
Diámetro del conducto	150 mm (estimación)
Temperatura ambiente	0 a 40 °C
Índice de protección	IPX4 (estimación)

Preguntas frecuentes - AR400130 GAGGENAU

¿Cómo instalar el ventilador Gaggenau AR400130?

La instalación debe ser realizada por un especialista. Marque los 4 agujeros de fijación, taladre con una broca de 8 mm, inserte los tacos y atornille el ventilador. Conecte el cable de conexión de 5 m a la campana extractora.

¿Qué tipo de pared para el montaje?

La pared debe ser plana y vertical, preferiblemente de albañilería maciza. Para otros materiales (Rigips, hormigón celular), use tacos adecuados.

¿Cómo conectar eléctricamente el ventilador?

La conexión se realiza mediante el prolongador de 5 m suministrado con la campana. El conector debe estar protegido por la tapa suministrada en posición cerrada. Solo un especialista debe realizar la conexión.

¿El ventilador puede montarse en el exterior?

No, el ventilador está diseñado para un montaje en pared interior dentro del edificio, en un local no habitado. Las conexiones eléctricas deben permanecer en el interior.

¿Cómo limpiar el ventilador?

Antes de cualquier limpieza, ponga el aparato fuera de tensión desconectando la campana. Use un paño húmedo sin productos abrasivos. No sumergir.

¿Qué hacer en caso de avería?

Las reparaciones deben ser realizadas únicamente por el fabricante, su servicio técnico o una persona calificada. No abra el ventilador usted mismo.

¿Cuál es la potencia del ventilador?

La potencia no está indicada en el manual, pero para un modelo de esta gama, se estima en 150 W para un caudal de aire adecuado.

¿El ventilador es ruidoso?

El nivel sonoro no está especificado, pero los ventiladores Gaggenau están diseñados para un funcionamiento silencioso, inferior a 50 dB(A) en velocidad normal.

¿Cómo asegurar una evacuación de aire óptima?

Respete la normativa local. No conecte el conducto a una chimenea en funcionamiento. Asegúrese de que la entrada de aire en la habitación sea suficiente (depresión < 4 Pa).

¿Cuáles son los puntos de seguridad esenciales?

Desconecte siempre el aparato antes del mantenimiento. Las reparaciones no profesionales presentan riesgos. Nunca evacue el aire por un conducto de humo en funcionamiento.

MANUAL DE USUARIO AR400130 GAGGENAU

es Instrucciones de montaje Soplador interno

Este equipo responde a las prescripciones de seguridad pertinentes.

Las reparaciones que fuera necesario efectuar en el aparato sólo podrán ser ejecutadas por técnicos especializados del ramo.

Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar a situaciones de serio peligro para el usuario.

⚠️ Anote el modelo del ventilador exterior en las instrucciones de uso de su campana extractora.

⚠ La conexión y puesta en marcha del aparato sólo podrán ser efectuadas por un técnico especialista del ramo.

⚠️ Para efectuar los trabajos de reparación o mantenimiento que fueran necesarios, hay que dejar previamente el ventilador (soplador) sin corriente. Separar para ello el cable de conexión del ventilador de su acoplamiento con la campana extractora o separar el cable de conexión de la campana extractora de la toma de corriente de la red.

⚠ En caso de producirse daños en el cable de conexión del aparato, éste sólo podrá ser sustituido por el fabricante, un técnico especializado del Servicio de Asistencia Técnica Oficial o un técnico especializado del ramo, a fin de evitar situaciones de peligro.

⚠️No tire su aparato usado al vertedero más próximo. Los aparatos eléctricos usados incorporan materiales valiosos que se pueden recuperar.

Por ello deberán entregarse a dicho efecto en un centro oficial de recogida o recuperación de materiales reciclables (por ejemplo Servicio o centro municipal de desguace o instituciones semejantes).

Su Ayuntamiento o Administración local le facilitarán gustosamente las señas del Centro de recuperación de materiales más próximo.

Antes de deshacerse de su aparato usado deberá inutilizarlo.

⚠️Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente.

Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales.

Antes del montaje

El aire de evacuación no debe pasar a ninguna chimenea de humos o gases de escape en servicio, ni tampoco a túneles de ventilación de locales con hogares.

Al proceder a la evacuación del aire al exterior deberán tenerse en cuenta las normas y disposiciones locales y legales vigentes al respecto.

En caso de hacer pasar el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicio, deberá consultarse con el deshollinador del distrito competente.

Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay que procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.

Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión (presión negativa) admisible de 4 Pa (0,04 mbares).

Esto se puede lograr a través del libre acceso del aire de combustión a través de unas aberturas sin posibilidad de cierre ni bloqueo, por ejemplo puertas, ventanas, cajas murales para alimentación y evacuación de aire u otras medidas técnicas como bloqueos recíprocos.

En caso de una insuficiente alimentación de aire existe peligro de intoxicación a causa del retorno de los gases de combustión tóxicos.

La simple existencia de una caja mural para alimentación y evacuación del aire no basta para observar el valor límite válido.

Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda.

Esta regla no es válida para las placas de cocción y las cocinas de gas.

⚠ Montar el soplador para pared interna en el interior de un edificio, evitando su instalación en espacios habitados.

⚠ Montar el soplador para pared interna en un sitio que permita el acceso hacia el mismo, a fin de realizar el mantenimiento y reparaciones.

⚠Las conexiones y acoplamientos de los cables de conexión a la red eléctrica tienen que encontrarse en el interior del edificio.

Preparativos en la pared

⚠️PELIGRO DE LESIONES, PELIGRO DE DAÑOS MATERIALES

Cerciorarse antes de proceder a realizar los taladros en el lugar de montaje seleccionado si por éste discurren tuberías (eléctricas, de agua, etc.) empotradas.

□ La pared tiene que ser lisa y vertical.

Los tacos y tornillos suministrados con el aparato están destinados a paredes macizas. Para otros tipos de construcción (pladur, hormigón con celdillas, ladrillos porotón) deberán emplearse los tacos y tornillos adecuados. Cerciorarse de que la pared posee suficiente capacidad de sustentación.

☐ Prestar atención a que la profundidad de los taladros corresponde a la longitud de los tornillos.

☐ Procurar un asiento firme de los tacos en la pared.

Peso: 7,3 kg.

Nos reservamos el derecho de introducir modificaciones o cambios constructivos en los aparatos como consecuencia del progreso técnico.

Montaje

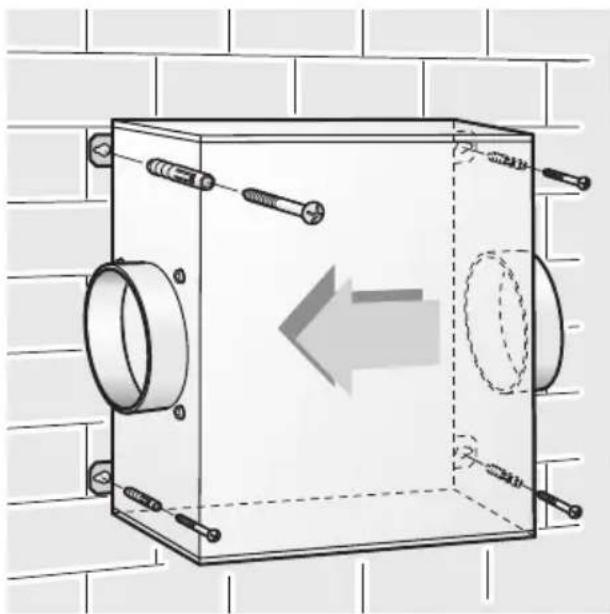

1. Asentar el soplador en el sitio para su montaje, prestando atención al sentido de circulación del aire.
2. Marcar las 4 perforaciones de sujeción.
3. Realizar las perforaciones de sujeción de 8 mm de diámetro. Colocar los tacos y atornillar el soplador.

⚠️La unión hacia la campana de aspiración se realiza mediante el cable de prolongación adjunto de aprox. 5 m de longitud.

1. Realizar la unión mediante tubos desde del soplador hacia la campana de aspiración y hacia afuera.
2. Efectuar la unión eléctrica hacia la campana de aspiración.

⚠ Por razones de seguridad, el recubrimiento adicional del enchufe deberá permanecer siempre montado y cerrado.

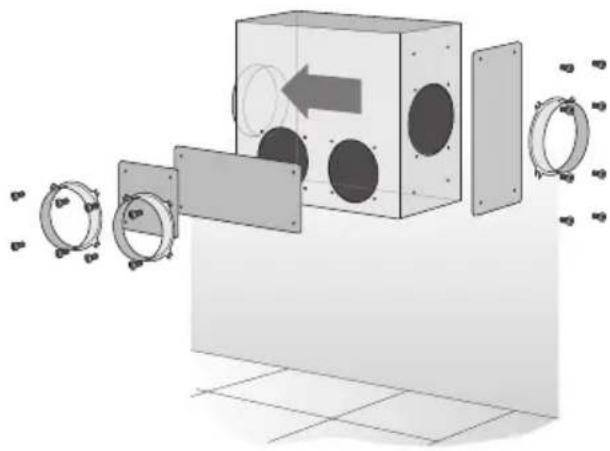

Posibilidades de conexión variables:
