AR400130 - Ventilator GAGGENAU - Kostenlose Bedienungsanleitung

Produkttyp	Abluftventilator
Marke	Gaggenau
Modell	AR400130
Kategorie	Ventilator
Gewicht	7,3 kg
Abmessungen (Schätzung)	Höhe: 250 mm, Breite: 350 mm, Tiefe: 350 mm
Installation	Innenwandmontage
Elektrischer Anschluss	Über das mitgelieferte 5 m Verbindungskabel der Dunstabzugshaube
Stromversorgung	230 V ~, 50 Hz
Leistung	150 W (Schätzung)
Material	Korrosionsgeschütztes Metall
Verwendung	Abführung von verbrauchter Luft, kompatibel mit Dunstabzugshauben
Wartung	Reinigung mit einem feuchten Tuch, Stromversorgung trennen
Sicherheit	Gerät vor jedem Eingriff vom Netz trennen; Reparaturen nur durch Fachpersonal
Konformität	Anwendbare Sicherheitsbestimmungen
Garantie	2 Jahre (Teile und Arbeit)
Mitgeliefertes Zubehör	Dübel und Schrauben für Massivmauerwerk
Leitungsdurchmesser	150 mm (Schätzung)
Umgebungstemperatur	0 bis 40 °C
Schutzart	IPX4 (Schätzung)

Häufig gestellte Fragen - AR400130 GAGGENAU

Wie installiere ich den Gaggenau AR400130 Ventilator?

Die Installation muss von einem Fachmann durchgeführt werden. Markieren Sie die 4 Befestigungslöcher, bohren Sie mit einem 8 mm Bohrer, setzen Sie die Dübel ein und schrauben Sie den Ventilator fest. Schließen Sie das 5 m Verbindungskabel an die Dunstabzugshaube an.

Welcher Wandtyp für die Montage?

Die Wand muss eben und senkrecht sein, vorzugsweise aus Massivmauerwerk. Für andere Materialien (Gipskarton, Porenbeton) verwenden Sie geeignete Dübel.

Wie schließe ich den Ventilator elektrisch an?

Der Anschluss erfolgt über das mitgelieferte 5 m Verlängerungskabel der Haube. Der Stecker muss durch den mitgelieferten Deckel in geschlossener Position geschützt sein. Nur ein Fachmann darf den Anschluss durchführen.

Kann der Ventilator im Außenbereich montiert werden?

Nein, der Ventilator ist für die Innenwandmontage im Gebäudeinneren, in einem unbewohnten Raum, ausgelegt. Die elektrischen Verbindungen müssen im Innenbereich bleiben.

Wie reinige ich den Ventilator?

Schalten Sie das Gerät vor jeder Reinigung spannungsfrei, indem Sie die Haube vom Netz trennen. Verwenden Sie ein feuchtes Tuch ohne Scheuermittel. Nicht eintauchen.

Was tun bei einer Störung?

Reparaturen dürfen nur vom Hersteller, dessen Kundendienst oder einer qualifizierten Person durchgeführt werden. Öffnen Sie den Ventilator nicht selbst.

Welche Leistung hat der Ventilator?

Die Leistung ist nicht in der Anleitung angegeben, aber für ein Modell dieser Reihe wird sie auf 150 W für einen angemessenen Luftdurchsatz geschätzt.

Ist der Ventilator laut?

Der Geräuschpegel ist nicht angegeben, aber Gaggenau-Ventilatoren sind für einen leisen Betrieb ausgelegt, unter 50 dB(A) bei normaler Geschwindigkeit.

Wie sorge ich für eine optimale Luftabsaugung?

Beachten Sie die örtlichen Vorschriften. Schließen Sie das Rohr nicht an einen in Betrieb befindlichen Schornstein an. Stellen Sie sicher, dass die Luftzufuhr im Raum ausreichend ist (Unterdruck < 4 Pa).

Was sind die wesentlichen Sicherheitspunkte?

Trennen Sie das Gerät immer vor der Wartung vom Netz. Nicht fachgerechte Reparaturen bergen Risiken. Niemals die Luft in einen aktiven Rauchabzug leiten.

BEDIENUNGSANLEITUNG AR400130 GAGGENAU

de Montageanleitung Innengebläse

en Installation instructions Internal fan

Dieses Gerät entspricht den einschlägigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften durchgeführt werden.

Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen.

⚠️ Notieren Sie die Typenbezeichnung des externen Gebläses in der Gebrauchsanweisung der Dunstabzugshaube.

⚠ Anschluss und Inbetriebnahme dürfen nur von einem Fachmann durchgeführt werden.

⚠️ Zur Reparatur und Wartung muss das Gebläse stromlos gemacht werden. Hierzu die Steckverbindung des Elektrokabels zur Dunstabzugshaube trennen, oder die Netzanschlussleitung der Dunstabzugshaube vom Stromnetz trennen.

⚠Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdung zu vermeiden.

⚠ Altgeräte sind kein wertloser Abfall. Durch umweltgerechte Entsorgung können wertvolle Rohstoffe wiedergewonnen werden. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar.

⚠️ Ihr neues Gerät wurde auf dem Weg zu Ihnen durch die Verpackung geschützt. Alle eingesetzten Materialien sind umweltverträglich und wieder verwertbar. Bitte helfen Sie mit und entsorgen Sie die Verpackung umweltgerecht.

Über aktuelle Entsorgungswege informieren Sie sich bitte bei Ihrem Fachhändler oder bei Ihrer Gemeindeverwaltung.

Vor der Montage

Die Abluft darf weder in einen in Betrieb befindlichen Rauch- oder Abgaskamin noch in einen Schacht, welcher der Entlüftung von Aufstellungsräumen von Feuerstätten dient, abgegeben werden.

Bei der Ableitung von Abluft sind die behördlichen und gesetzlichen Vorschriften (z. B. Landesbauordnungen) zu beachten.

Bei Abführung der Luft in nicht in Betrieb befindliche Rauch- oder Abgaskamine ist die Zustimmung des zuständigen Schornsteinfegermeisters einzuholen.

Bei Abluftbetrieb der Dunstabzugs-haube und gleichzeitigem Betrieb schornsteinabhängiger Feuerungen (wie z. B. Gas-, Öl- oder Kohleheizgeräte, Durchlauferhitzer, Warmwasserbereiter) muss für ausreichend Zuluft gesorgt werden, die von der Feuerstätte zur Verbrennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn der Unterdruck im Aufstellraum der Feuerstätte von 4 Pa (0,04 mbar) nicht überschritten wird.

Dies kann erreicht werden, wenn durch nicht verschließbare Öffnungen, z. B. in Türen, Fenstern und in Verbindung mit Zuluft/Abluftmauerkasten oder durch andere techn. Maßnahmen, wie gegenseitige Verriegelung o. ä., die Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht Vergiftungsgefahr durch zurückgesaugte Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt die Einhaltung des Grenzwertes nicht sicher.

Anmerkung: Bei der Beurteilung muss immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z. B. Kochmulde und Gasherd wird diese Regel nicht angewendet.

⚠Das Gebläse nur innerhalb des Gebäudes jedoch nicht in bewohnten Räumen montieren.

⚠Das Gebläse an einer Stelle montieren, die Zugänglichkeit für Wartung und Reparatur ermöglicht.

⚠️Die Steckverbindungen der Elektrokabel müssen innerhalb des Gebäudes sein.

Vorbereiten der Wand

⚠ VERLETZUNGSFEFAHR, GEFAHR VON SACHSCHÄDEN

Überprüfen Sie vor dem Bohren den vorgesehenen Montageort auf das Vorhandensein von unter Putz verlegten elektrischen oder anderen Installationsleitungen.

☐ Die Wand muss eben und senkrecht sein.

☐ Die beiliegenden Schrauben und Dübel sind für massives Mauerwerk geeignet. Verwenden Sie für andere Wandkonstruktionen (z.B. Rigips, Porenbeton, Poroton-Mauerziegel) die entsprechenden Befestigungsmittel. Achten Sie auf eine ausreichende Tragfähigkeit der Wand.

☐ Achten Sie darauf, dass die Tiefe der Bohrlöcher der Länge der Schrauben entspricht.

☐ Für festen Halt der Dübel ist zu sorgen.

Gewicht: 7,3 kg.

Konstruktionsänderungen im Rahmen der technischen Entwicklung bleiben vorenthalten.

Montage

1. Gebläse anhalten. Dabei auf die Richtung der Luftführung achten.

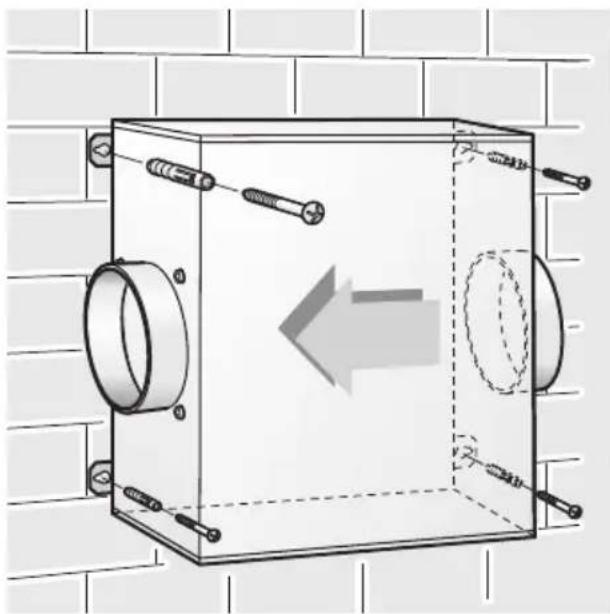

2. Die 4 Befestigungsbohrungen anzeichnen.

3. Die 4 Befestigungsbohrungen ∅ 8 mm ausführen. Dübel einsetzen und das Gebläse fest- schrauben.

⚠️Die elektrische Verbindung zur Dunstabzugshaube erfolgt durch das der Dunstabzugshaube beiliegende \~ 5 m lange Verlängerungskabel.

1. Rohrverbindung vom Gebläse zur Dunstabzugshaube und nach aussen herstellen.

2. Elektrische Verbindung zur Dunstabzugshaube herstellen.

⚠️ Die Zusatzabdeckung am Stecker muss aus Sicherheitsgründen immer angebracht und geschlossen sein.

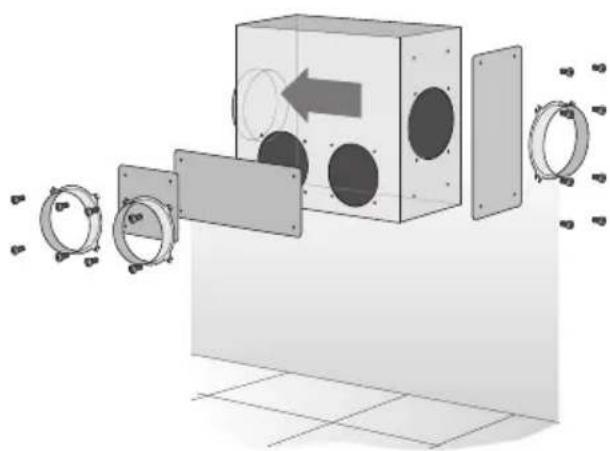

Variable Anschlussmöglichkeiten:
