Tipo de produto	Ventilador de extração
Marca	Gaggenau
Modelo	AR400130
Categoria	Ventilador
Peso	7,3 kg
Dimensões (estimativa)	Altura: 250 mm, Largura: 350 mm, Profundidade: 350 mm
Instalação	Montagem na parede interior
Ligação elétrica	Através do cabo de ligação de 5 m fornecido com o exaustor
Alimentação	230 V ~, 50 Hz
Potência	150 W (estimativa)
Material	Metal tratado anticorrosão
Utilização	Evacuação de ar viciado, compatível com exaustores
Manutenção	Limpeza com pano húmido, desligar a alimentação
Segurança	Desligar o aparelho antes de qualquer intervenção; reparações apenas por um especialista
Conformidade	Disposições de segurança aplicáveis
Garantia	2 anos (peças e mão de obra)
Acessórios fornecidos	Buchas e parafusos para alvenaria maciça
Diâmetro do duto	150 mm (estimativa)
Temperatura ambiente	0 a 40 °C
Índice de proteção	IPX4 (estimativa)

Perguntas frequentes - AR400130 GAGGENAU

Como instalar o ventilador Gaggenau AR400130?

A instalação deve ser realizada por um especialista. Marque os 4 furos de fixação, perfure com uma broca de 8 mm, insira as buchas e aparafuse o ventilador. Ligue o cabo de ligação de 5 m ao exaustor.

Qual tipo de parede para a montagem?

A parede deve ser plana e vertical, de preferência em alvenaria maciça. Para outros materiais (Rigips, betão celular), utilize buchas adequadas.

Como ligar eletricamente o ventilador?

A ligação é feita através do prolongador de 5 m fornecido com o exaustor. O conector deve ser protegido pela tampa fornecida na posição fechada. Apenas um especialista deve efetuar a ligação.

O ventilador pode ser montado no exterior?

Não, o ventilador foi concebido para montagem na parede interior no interior do edifício, num local não habitado. As junções elétricas devem permanecer no interior.

Como limpar o ventilador?

Antes de qualquer limpeza, desligue o aparelho da tensão desligando o exaustor. Utilize um pano húmido sem produtos abrasivos. Não imergir.

O que fazer em caso de avaria?

As reparações devem ser efetuadas apenas pelo fabricante, seu serviço de assistência ou uma pessoa qualificada. Não abra o ventilador você mesmo.

Qual é a potência do ventilador?

A potência não está indicada no manual, mas para um modelo desta gama, é estimada em 150 W para um caudal de ar adequado.

O ventilador é ruidoso?

O nível sonoro não é especificado, mas os ventiladores Gaggenau são concebidos para um funcionamento silencioso, inferior a 50 dB(A) em velocidade normal.

Como garantir uma evacuação de ar ideal?

Respeite os regulamentos locais. Não ligue o duto a uma chaminé em funcionamento. Certifique-se de que a entrada de ar na divisão é suficiente (depressão < 4 Pa).

Quais são os pontos de segurança essenciais?

Desligue sempre o aparelho antes da manutenção. As reparações não profissionais apresentam riscos. Nunca evacue o ar para um duto de fumo em funcionamento.

MANUAL DE UTILIZADOR AR400130 GAGGENAU

pt Instruções de Montagem Turbina interior

Este aparelho corresponde às normas de segurança em vigor.

As reparações só devem ser efectuadas por pessoal especializado.

Reparações inadequadas podem a carretar perigos vários para o utilizador.

⚠️ Tome nota da designação do tipo da turbina exterior referida nas Instruções de Serviço do exaustor.
⚠ A ligação e a colocação em funcionamento só devem ser efectuadas por um técnico.
⚠️ Para reparação e manutenção, a turbina tem que estar completamente desligada da corrente.

Para isso separar a ligação de encaixe do cabo eléctrico para o exaustor, ou desligar o cabo de alimentação de corrente do exaustor da corrente eléctrica.

⚠ Se o cabo de ligação deste aparelho estiver danificado, ele terá que ser substituido pelo fabricante, pelos seus Serviços Técnicos ou, ainda, por uma pessoa qualificada, a fim de se evitarem situações de perigo para o utilizador.

⚠️Aparelhos velhos não são, de forma alguma, lixo.

Através de reciclagem compatível com o meio ambiente, é possível recuperar matérias primas valiosas.

Antes de enviar o aparelho para reciclagem, inutilize-o.

⚠️O seu novo aparelho esteve protegido pela embalagem até chegar a sua casa. Todos os materiais aplicados na embalagem são compatíveis com o meio ambiente e reutilizáveis. Por favor contribua também para a preservação do meio ambiente, reciclando a embalagem em conformidade.

Junto do Agente Especializado ou na Câmara Municipal da sua área de residência informe-se sobre os processos de reciclagem disponíveis.

O ar da exaustão não pode ser encaminhado para uma chaminé em serviço e por onde passem fumos ou gases provenientes de combustão, nem para uma conduta que sirva de ventilação de locais de instalação para aparelhos de aquecimento de águas e de ambiente ou para confecção de alimentos.

No encaminhamento dos vapores da cozinha, têm que ser respeitadas as normas locais e a legislação em geral para o efeito em vigor (p. ex. legislação para a construção).

No encaminhamento do ar para chaminés de fumos ou gases fora de serviço, é necessária uma autorização das entidades municipais competentes.

No funcionamento do exaustor com a exaustão do ar para o exterior e funcionamento simultâneo de aparelhos de queima dependentes duma chaminé (como p. ex. aparelhos de queima a gás, óleo ou carvão, esquentadores, é necessário garantir) uma suficiente renovação do ar necessário para uma boa combustão dos referidos aparelhos.

É possível o funcionamento sem problemas, se a depressão no local de instalação dos aparelhos de queima não for superior a 4 Pa (0,04 mbar).

Isto pode ser conseguido, se for garantida a renovação constante do ar ambiente por meio de aberturas não fecháveis, p. ex. em portas, janelas e em ligação com caixas murais de admissão/exaustão de ar ou, ainda, através doutras medidas técnicas, como travamento recíproco.

Caso a renovação de ar não seja suficiente, corre-se o risco de envenenamento provocado pelo retorno dos gases da combustão.

Uma caixa mural de admissão/exaustão de ar isolada não garante a manutenção do valor limite acima referido.

Nota: Na avaliação, tem que ser, sempre, considerada a necessidade global de renovação de ar na habitação.

No funcionamento de aparelhos de confecção de alimentos, por. ex. placas e fogões a gás, esta regra não se aplica.

⚠ Montar a turbina para paredes interiores só dentro do edifício, mas não em espaços habitados.

⚠ Montar a turbina para paredes interiores num local que permita o acesso fácil para manutenção e reparações.

⚠As ligações de encaixe dos cabos eléctricos têm que estar, sempre, localizadas dentro do edifício.

Preparação da parede

⚠PERIGO DE FERIMENTOS, PERIGO DE DANOS MATERIAIS

Verificar, antes de efectuar furos no local previsto para a montagem, se existem cabos eléctricos ou outras tubagens embutidas na parede.

☐ A parede tem que ser plana e vertical.

Os parafusos e as buchas anexos são indicados para paredes maciças de alvenaria. Para outras construções de paredes (p. ex. placas de gesso para remodelações de interiores, betão poroso, tijolos de barro poroso para remodelações de interiores), utilizar o material de fixação correspondente. Tomar atenção à capacidade de carga da parede.

☐ Verificar se a profundidade dos furos corresponde ao comprimento dos parafusos.

□ Tomar atenção à fixação segura das buchas.

Peso: 7,3 kg.

Reservamo-nos o direito a alterações de construção no âmbito do desenvolvimento técnico.

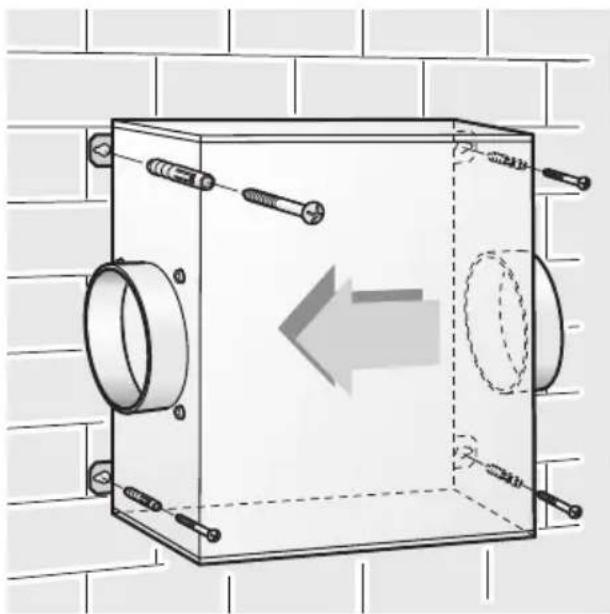

Montagem

1. Segurar a turbina. Ter em atenção a direcção da passagem do ar.
2. Marcar os 4 furos de fixação.
3. Fazer os 4 furos de fixação ∅ 8 mm. Aplicar as buchas e fixar a turbina.

⚠️A ligação eléctrica para o exaustor é feita com o cabo de prolongamento de 5 m que faz parte do equipamento do exaustor.
4. Fazer a ligação do tubo da turbina para o exaustor e, depois, para o exterior.
5. Fazer a ligação eléctrica para o exaustor.

⚠ Por questão de segurança, a protecção adicional na ficha tem que estar sempre colocada e ligada.

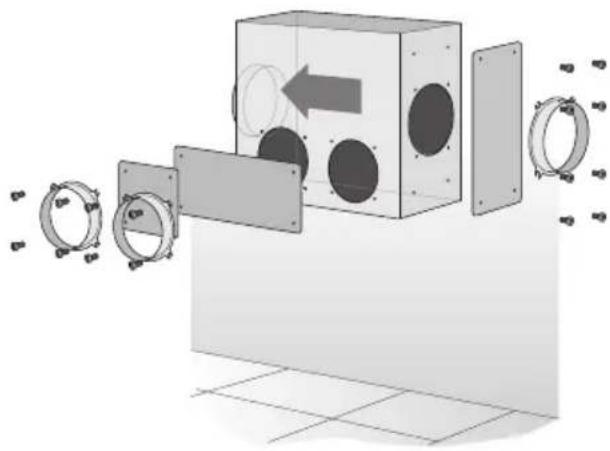

Possibilidades de ligação variáveis:
