AR400130 - вентилятор GAGGENAU - Бесплатное руководство пользователя

Тип продукта	Вытяжной вентилятор
Бренд	Gaggenau
Модель	AR400130
Категория	Вентилятор
Вес	7,3 кг
Размеры (приблизительно)	Высота: 250 мм, Ширина: 350 мм, Глубина: 350 мм
Установка	Внутренний настенный монтаж
Электрическое подключение	Через соединительный кабель длиной 5 м, прилагаемый к вытяжке
Питание	230 В ~, 50 Гц
Мощность	150 Вт (приблизительно)
Материал	Антикоррозийно обработанный металл
Использование	Удаление загрязненного воздуха, совместимость с вытяжками
Обслуживание	Очистка влажной тканью, отключение питания
Безопасность	Отключайте прибор перед любым вмешательством; ремонт только специалистом
Соответствие	Применимые правила безопасности
Гарантия	2 года (запчасти и работа)
Комплектация	Дюбели и винты для массивной каменной кладки
Диаметр воздуховода	150 мм (приблизительно)
Окружающая температура	от 0 до 40 °C
Степень защиты	IPX4 (приблизительно)

Часто задаваемые вопросы - AR400130 GAGGENAU

Как установить вентилятор Gaggenau AR400130?

Установка должна выполняться специалистом. Разметьте 4 крепежных отверстия, просверлите сверлом 8 мм, вставьте дюбели и привинтите вентилятор. Подключите соединительный кабель длиной 5 м к вытяжке.

Какой тип стены подходит для монтажа?

Стена должна быть ровной и вертикальной, предпочтительно из массивной каменной кладки. Для других материалов (гипсокартон, газобетон) используйте подходящие дюбели.

Как подключить вентилятор к электричеству?

Подключение осуществляется через удлинитель 5 м, поставляемый с вытяжкой. Разъем должен быть защищен прилагаемой крышкой в закрытом положении. Подключение должен выполнять только специалист.

Можно ли установить вентилятор снаружи?

Нет, вентилятор предназначен для внутреннего настенного монтажа внутри здания, в нежилом помещении. Электрические соединения должны оставаться внутри.

Как чистить вентилятор?

Перед любой очисткой отключайте прибор от напряжения, отключив вытяжку. Используйте влажную ткань без абразивных средств. Не погружайте в воду.

Что делать в случае неисправности?

Ремонт должен выполняться только производителем, его сервисной службой или квалифицированным лицом. Не открывайте вентилятор самостоятельно.

Какова мощность вентилятора?

Мощность не указана в инструкции, но для модели этой серии она оценивается в 150 Вт при соответствующем воздушном потоке.

Шумный ли вентилятор?

Уровень шума не указан, но вентиляторы Gaggenau спроектированы для тихой работы, менее 50 дБ(А) на нормальной скорости.

Как обеспечить оптимальное удаление воздуха?

Соблюдайте местные нормативы. Не подключайте воздуховод к действующему дымоходу. Убедитесь, что приток воздуха в помещение достаточен (разрежение < 4 Па).

Какие основные моменты безопасности?

Всегда отключайте прибор перед обслуживанием. Непрофессиональный ремонт представляет опасность. Никогда не отводите воздух в действующий дымовой канал.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AR400130 GAGGENAU

ru Инструкция по монтажу Внутренний вентилятор

Этот бытовой прибор отвечает соответствующим требованиям техники безопасности.

Ремонт должны производить только квалифицированные специалисты.

Вследствие неквалифицированно выполненного ремонта может возникнуть серьезная опасность для пользователя.

⚠️Запишите обозначение типа наружного вентилятора в инструкцию по эксплуатации вытяжки.

⚠ Электроподключение и приведение в действие должны выполнять только квалифицированные специалисты.

⚠️Перед началом ремонта и техобслуживания вентилятор необходимо отсоединить от электросети.

Разомкните для этого штекерное соединение сетевого шнура с вытяжкой или отсоедините соединительный кабель вытяжки от сети питания.

⚠️ Из-за соображений безопасности замена поврежденного соединительного провода прибора должна осуществляться предприятием-изготовителем, его службой сервиса или другими квалифицированными специалистами.

Отслужившие свой строк бытовые приборы – это не бесполезный мусор. Путем утилизации в соответствии с экологическими требованиями из них можно получить ценное сырье.

Перед утилизацией Вы обязаны привести свой старый бытовой прибор в непригодное для эксплуатации состояние.

⚠️ Ваш новый бытовой прибор по дороге к Вам был защищен от повреждений упаковкой.

Для упаковки нами использовались лишь экологически чистые материалы, пригодные для вторичного использования.

Пожалуйста, внесите свой вклад в дело защиты окружающей среды, обеспечив надлежащую утилизацию упаковки.

Актуальную информацию об утилизации Вы можете получить в специализированном магазине или в администрации по месту жительства.

Перед монтажом

Вытяжной воздух нельзя отводить в действующие дымовые и вытяжные трубы или в канал шахты, служащей для вентиляции помещения с топкой.

При отводе вытяжного воздуха необходимо руководствоваться указаниями, приведенными в официальных и законодательных предписаниях (напр., Строительные правила).

Если планируется выводить вытяжной воздух через неиспользуемые дымовые или вытяжные трубы, то прежде следует получить на это разрешение ответственной за эти сооружения организации по очистке труб.

В случае одновременной эксплуатации вытяжки, работающей в режиме вытяжной вентиляции, и топок с дымоотводами (напр., работающие на газе, жидком топливе или угле отопительные установки, проточные водонагреватели, бойлеры) необходимо обеспечить достаточный приток воздуха, требуемого для сжигания топлива.

Для безопасной эксплуатации понижение давление в помещении, где установлена топка, должно не превышать 4 Па (0,04 мбар).

Это можно обеспечить, если воздух, необходимый для сжигания топлива, будет поступать через не закрываемые отверстия, напр., в дверях, окнах, и стенные короба приточно-вытяжной вентиляции или с помощью других технических мер, напр., взаимное блокирование и т.п.

Недостаточный приток воздуха сопряжен с опасностью отравления втянутыми обратно газами, выделяющимися при горении.

Стенной короб приточно-вытяжной вентиляции сам по себе не гарантирует соблюдения предельной величины.

Примечание: Принимая решение, необходимо всегда учитывать всю вентиляционную систему жилища в целом. Это требование, как правило, не распространяется на эксплуатацию кухонных приборов, напр., кухонные и газовые плиты.

⚠️Вентилятор должен устанавливаться обязательно внутри здания, однако только в нежилых помещениях.

⚠️Вентилятор следует установить в таком месте, которое обеспечивает свободный доступ для проведения техобслуживания и ремонта.

⚠️Штекерные соединения электрокабеля должны находиться внутри помещения.

Подготовка стены

⚠️ ОПАСНОСТЬ ПОЛУЧЕНИЯ ТРАВМ, ОПАСНОСТЬ ПОВРЕЖДЕНИЙ

Перед тем как начать сверлить отверстия, проверьте, нет ли на предусмотренном для монтажа участке расположенных под штукатуркой электрических и прочих бытовых проводов.

□ Стена должна быть ровной и вертикальной.

Входящие в комплект поставки винты и дюбели рассчитаны на массивную кирпичную кладку. Для стен другой конструкции (напр., из гипсокартона, пористого бетона, кирпича из поротона) необходимо использовать соответственно другие, подходящие средства крепления. Проследите, чтобы стена обладала достаточной несущей способностью.

☐ Старайтесь, чтобы глубина высверленных отверстий соответствовала длине винтов.

☐ Позаботьтесь о прочной фиксации дюбелей.

Bec: 7,3 кг.

В конструкцию могут вноситься изменения в рамках технического развития.

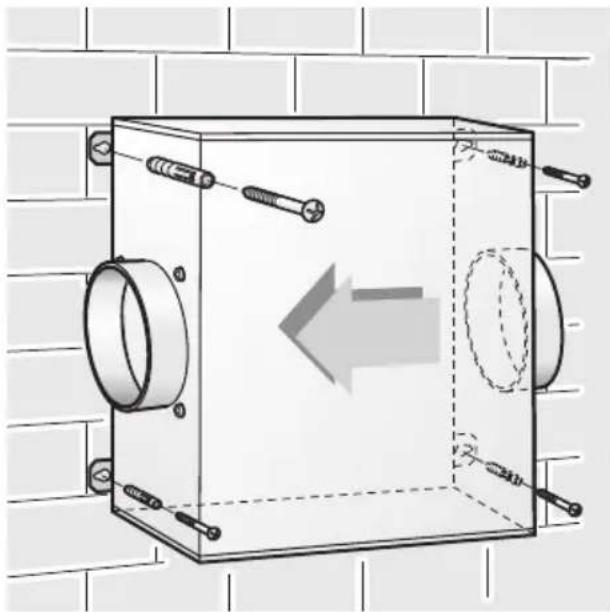

Монтаж

1. Остановите вентилятор. Обратите внимание при этом на направление потока воздуха.
2. Обозначьте на стене 4 точки для отверстий для крепежных винтов.
3. Просверлите 4 отверстия ∅ 8 мм для крепежных винтов. Вдавите дюбели и привинтите вентилятор.

⚠ Электрическое подключение к вытяжке осуществляется при помощи удлинительного кабеля длиной \~ 5 м, поставляемого в комплекте с вытяжкой.

1. Соедините трубы вентилятора и вытяжки, а также выходящей наружу трубы.

2. Выполните электрическое подключение к вытяжке.

Дополнительная крышка на штекере из-за соображений безопасности должна всегда находиться на месте и быть закрыта.

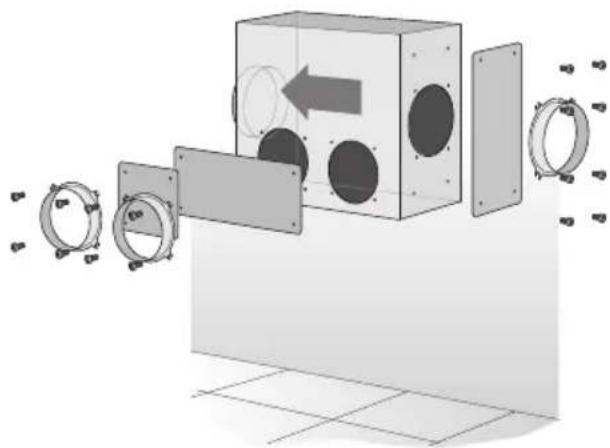

Варианты подсоединения:
