MODE D'EMPLOI AR400130 GAGGENAU

fr Notice de montage Ventilateur interne

Cet appareil est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectuées que par un spécialiste.

Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.

⚠️ Veuillez inscrire la désignation du type du ventilateur externe dans la notice d'utilisation de la hotte aspirante.

⚠ Le branchement et la mise en service ne doivent être effectués que par un spécialiste.

⚠ Les réparations et opérations d'entretien sur le ventilateur exigent de le mettre hors tension.

Pour ce faire, défaites la jonction enfichée reliant le secteur et la hotte aspirante, ou débranchez du secteur le câble d'alimentation électrique arrivant à la hotte.

⚠ Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques.

⚠ Les anciens appareils ne sont pas des déchets sans valeur.

Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières.

Avant de vous débarrasser de l'appareil, rendez-le inutilisable.

⚠️Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement.

Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles.

Avant le montage

L'air vicié ne doit jamais être évacué vers une cheminée en service, rejetant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

L'évacuation de l'air vicié devra se conformer à la réglementation locale et nationale applicable (par ex. les ordonnances municipales, préfectorales et régionales).

En cas d'évacuation de l'air par des cheminées à gaz et fumées ne servant plus, vous devrez préalablement obtenir l'autorisation du ramoneur compétent dans votre quartier.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbar).

On y parvient en présence d'ouvertures non obturables telles que par ex. dans les portes, fenêtres, ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque: lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

⚠️Ne montez le ventilateur sur mur intérieur qu'à l'intérieur du bâtiment, mais pas dans des locaux habités.

⚠Montez le ventilateur sur mur intérieur à un endroit le rendant accessible lors de l'entretien et des réparations.

⚠ Les jonctions enfichées des câbles électriques doivent se trouver à l'intérieur du bâtiment.

Préparation du mur

⚠RISQUES DE BLESSURES, RISQUES DE DEGATS MATERIELS

Avant de commencer à percer à l'emplacement prévu pour le montage, vérifiez qu'il n'y a pas entre autres de câbles électriques encastrés.

□ Le mur doit être plat et vertical.

□ Les vis et chevilles livrées d'origine conviennent à la maçonnerie massive. En présence de murs construits différemment (p. ex. en Rigips, béton cellulaire, briques Poroton), utilisez des moyens de fixation adaptés. Veillez à ce que le mur offre une portance suffisante.

□ Ce faisant, veillez à ce que la profondeur des tgrous percés corresponde à la longueur des vis.

□ Veillez à ce que les chevilles offrent une retenue suffisante.

Poids: 7,3 kg.

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

Montage

1. Arrêtez le ventilateur. Tenez compte du sens de circulation de l'air.

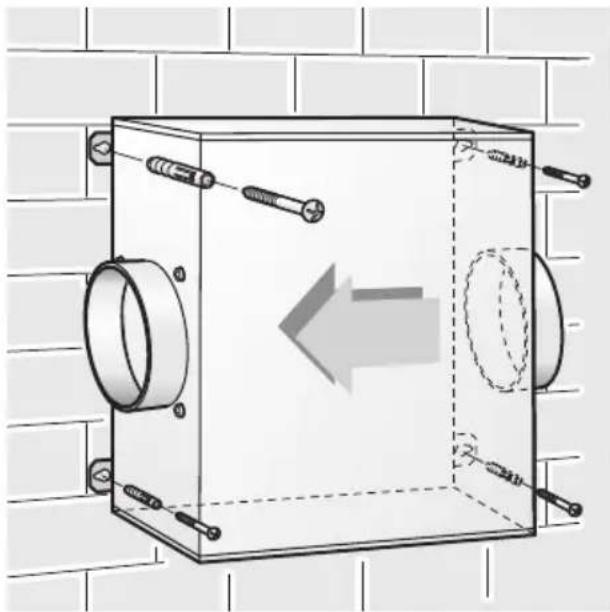

2. Marquez l'emplacement des 4 trous de fixation.
3. Percez les 4 trous de fixation ( 8 mm). Insérez les chevilles et vissez le ventilateur à fond.

⚠ La jonction électrique avec la hotte aspirante a lieu au moyen du prolongateur d'env. 5 m livré avec la hotte.

1. Posez le conduit de liaison entre le ventilateur, la hotte et l'extérieur.

2. Effectuez le branchement électrique de la hotte.

⚠ Pour des raisons de sécurité, le couvercle supplémentaire protégeant le connecteur doit toujours être fixé et se trouver en position fermée.

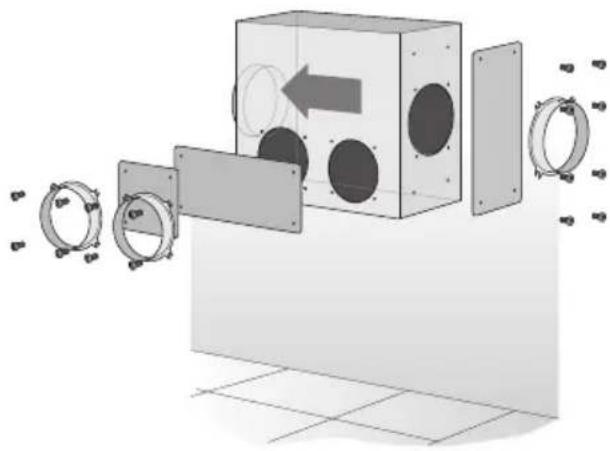

Possibilités de raccordement variables:
