Produkttyp	Frånluftsfläkt
Märke	Gaggenau
Modell	AR400130
Kategori	Fläkt
Vikt	7,3 kg
Mått (uppskattning)	Höjd: 250 mm, Bredd: 350 mm, Djup: 350 mm
Installation	Inomhus väggmontage
Elektrisk anslutning	Via 5 m anslutningskabel medföljer köksfläkten
Strömförsörjning	230 V ~, 50 Hz
Effekt	150 W (uppskattning)
Material	Korrosionsbehandlad metall
Användning	Avluftning, kompatibel med köksfläktar
Underhåll	Rengöring med fuktig trasa, koppla bort strömmen
Säkerhet	Koppla bort apparaten före ingrepp; reparationer endast av specialist
Överensstämmelse	Tillämpliga säkerhetsbestämmelser
Garanti	2 år (delar och arbete)
Medföljande tillbehör	Pluggar och skruvar för massivt murverk
Kanaldiameter	150 mm (uppskattning)
Omgivningstemperatur	0 till 40 °C
Skyddsklass	IPX4 (uppskattning)

Vanliga frågor - AR400130 GAGGENAU

Hur installerar jag Gaggenau AR400130 fläkten?

Installationen måste utföras av en specialist. Markera de 4 fästhålen, borra med 8 mm borr, sätt i pluggar och skruva fast fläkten. Anslut den 5 m långa kabeln till köksfläkten.

Vilken typ av vägg för montering?

Väggen ska vara plan och vertikal, helst i massivt murverk. För andra material (gips, lättbetong) använd lämpliga pluggar.

Hur ansluter jag fläkten elektriskt?

Anslutningen görs via den 5 m långa förlängningskabeln som medföljer köksfläkten. Kontakten måste skyddas av det medföljande locket i stängt läge. Endast en specialist får utföra anslutningen.

Kan fläkten monteras utomhus?

Nej, fläkten är avsedd för inomhus väggmontage inne i byggnaden, i ett obebott utrymme. Elektriska anslutningar måste förbli inomhus.

Hur rengör jag fläkten?

Före rengöring, koppla bort apparaten genom att dra ur köksfläktens kontakt. Använd en fuktig trasa utan slipande medel. Doppa inte i vatten.

Vad gör jag vid fel?

Reparationer får endast utföras av tillverkaren, dess service eller en kvalificerad person. Öppna inte fläkten själv.

Vilken effekt har fläkten?

Effekten anges inte i manualen, men för en modell i denna serie uppskattas den till 150 W för lämpligt luftflöde.

Är fläkten bullrig?

Ljudnivån anges inte, men Gaggenau-fläktar är konstruerade för tyst drift, under 50 dB(A) vid normal hastighet.

Hur säkerställer jag optimal avluftning?

Följ lokala föreskrifter. Anslut inte kanalen till en skorsten i bruk. Se till att lufttillförseln i rummet är tillräcklig (undertryck < 4 Pa).

Vilka är de viktigaste säkerhetspunkterna?

Koppla alltid bort apparaten före underhåll. Icke-professionella reparationer innebär risker. Avled aldrig luft i en rökkanal som är i bruk.

BRUKSANVISNING AR400130 GAGGENAU

sv Monteringsanvisning Innerfläkt

da Monteringsanvisning Indvendig ventilator

no Monteringsveiledning Innvendig vifte

Denna produkt uppfyller gällande säkerhetskrav.

Reparationer får endast utföras av fackman.

Reparationer som inte utförts på ett sakkunnigt sätt kan innebära stor fara för användaren.

⚠️ Anteckna typbeteckningen på den externa fläktmotorn i bruksanvisningen till fläkten.

⚠️ Installation och idriftsättande får endast utföras av fackman.

⚠️ Före alla slags reparationer och service måste fläktmotorn göras strömlös: Dra ut sladden mellan fläktmotor och spisfläkt eller dra ut sladden till spisfläkten ur vägguttaget.

⚠ Om anslutningsledningen skadas måste den bytas ut av tillverkaren eller service eller av annan fackman. Detta för att undvika fara.

⚠Gamla uttjänta produkter är inte värdelöst avfall. Om de får tas om hand på miljöriktigt sätt kan värdefulla råmaterial återvinnas. Förstör den gamla fläkten innan den lämnas till skrotning.

⚠ Den nya fläkten har skyddats av förpackningsmaterialet på sin väg till dig. Samtliga material som använts är miljövänliga och kan återvinnas.

Hör med din kommun eller det lokala renhållningsverket var du kan lämna förpackningsmaterialet så att det tas om hand på bästa miljöriktiga sätt.

Före monteringen

Den avgående luften får ej ledas ut i skorsten som redan används för att leda bort rök eller avgas eller i en trumma som används för ventilation av rum där det står en eldstad.

Gällande föreskrifter (ex. byggnorm) i respektive land måste åtföljas beträffande hur den avgående luften får ledas ut.

Leds den avgående luften ut genom en skorsten för rök eller avgas som inte längre är i funktion, måste tillstånd inhämtas från ansvarig sotare.

Sörj för god ventilation om du använder spisfläkten samtidigt med en eldstad som är beroende av luften i rummet (t.ex. gas-, olje- eller kolugn, varmvattenberedare) eftersom fläkten suger upp luft som respektive ugn behöver för sin för bränning, vilket kan leda till att oförbrända gaser kommer in i rummet.

Det är ingen fara om undertrycket i det rum där eldstaden står uppställd aldrig överskrider 4 Pa (0,04 mbar).

Detta kan man uppnå om förbränningsluften leds genom öppningar som inte går att stänga, t.ex. i dörrar, fönster och i kombination med öppningar för tilluft/frånluft i väggar eller med andra tekniska åtgärder.

Om inte tillräcklig mängd tilluft tillförs finns det risk för förgiftning pga att oförbrända gaser sugs tillbaka in i rummet.

Enbart ett hål i väggen för tilluft och frånluft är inte tillräckligt för att värdena ska hamna inom tillåtna gränser.

Observera att du vid beräkningen alltid måste utgå ifrån hela våningens ventilation. Denna regel gäller inte för spisar, t.ex. spishällar och gasspisar.

⚠Innerväggsfläkten får endast monteras inne i ett hus men inte i bebodda rum.

⚠Innerväggsfläkten monteras på plats som går att nå för service och reparationer.

⚠️Alla stickkontakter måste befinna sig inomhus.

Förberedelser i väggen

⚠RISK ATT DU SJÄLV SKADAR DIG, RISK FÖR SAKSKADOR

Kontrollera innan du borrar på avsedd plats att det inte finns elledningar eller andra installationsledningar under putsen.

Väggen måste vara plan och lodrät.
☐ Bifogade skruvar och plugg är avsedda för massiva väggar. Om väggen har annan konstruktion (t.ex. gips, porbetong, poroton tegelblock), använd lämpligt fästmedel. Kontrollera att väggen är tillräckligt bärkraftig.
☐ Var noga med att borrhålens djup motsvarar skruvarnas längd.
□ Kontrollera att plugg sitter fast ordentligt.

Vikt: 7,3 kg.

Rätt till tekniska ändringar förbehålles

Montering

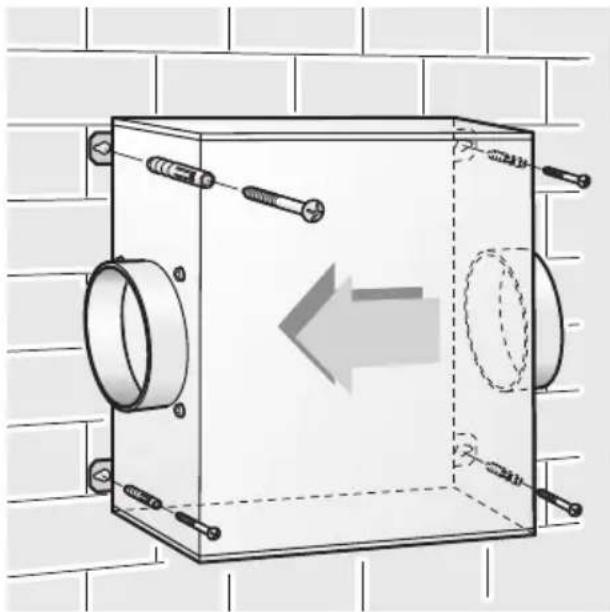

1. Håll i fläkten.
   Lägg i samband med detta märke till luftens riktning.
2. Markera var de fyra fästhålen ska borras.
3. Borra hålen, diameter 8 mm.
   Sätt in plugg och skruva fast fläkten.

⚠ Fläkten kopplas till spiskåpan och elnätet med hjälp av den ca 5 m långa förlängningssladd som följer med spiskåpan

1. Montera rörkanalen från fläkten till spiskåpan och ut.

2. Koppla fläkten till spiskåpan och elnätet.

⚠ Skyddshöljet över stickkontakten måste av säkerhetsskäl alltid sitta på plats samt vara stängt.
