AR400130 - Ventilátor GAGGENAU - Bezplatný návod k obsluze

Typ produktu	Odtahový ventilátor
Značka	Gaggenau
Model	AR400130
Kategorie	Ventilátor
Hmotnost	7,3 kg
Rozměry (odhad)	Výška: 250 mm, Šířka: 350 mm, Hloubka: 350 mm
Instalace	Vnitřní nástěnná montáž
Elektrické připojení	Prostřednictvím propojovacího kabelu o délce 5 m dodávaného s digestoří
Napájení	230 V ~, 50 Hz
Výkon	150 W (odhad)
Materiál	Kov s antikorozní úpravou
Použití	Odvod znečištěného vzduchu, kompatibilní s odsávacími digestořemi
Údržba	Čištění vlhkým hadříkem, odpojte napájení
Bezpečnost	Před jakýmkoli zásahem odpojte spotřebič; opravy provádějte pouze odborníkem
Shoda	Platná bezpečnostní ustanovení
Záruka	2 roky (náhradní díly a práce)
Dodávané příslušenství	Hmoždinky a šrouby pro masivní zdivo
Průměr potrubí	150 mm (odhad)
Okolní teplota	0 až 40 °C
Stupeň krytí	IPX4 (odhad)

Často kladené otázky - AR400130 GAGGENAU

Jak nainstalovat ventilátor Gaggenau AR400130 ?

Instalaci musí provést odborník. Označte 4 upevňovací otvory, vyvrtejte vrtákem o průměru 8 mm, vložte hmoždinky a přišroubujte ventilátor. Připojte propojovací kabel o délce 5 m k odsávací digestoři.

Jaký typ stěny pro montáž?

Stěna musí být rovná a svislá, nejlépe z masivního zdiva. U jiných materiálů (sádrokarton, pórobeton) použijte vhodné hmoždinky.

Jak elektricky připojit ventilátor?

Připojení se provádí pomocí prodlužovacího kabelu o délce 5 m dodávaného s digestoří. Konektor musí být chráněn dodávaným krytem v uzavřené poloze. Připojení smí provést pouze odborník.

Lze ventilátor namontovat venku?

Ne, ventilátor je určen pro montáž na vnitřní stěnu uvnitř budovy, v neobývaném prostoru. Elektrické spoje musí zůstat uvnitř.

Jak čistit ventilátor?

Před čištěním odpojte spotřebič od napájení odpojením digestoře. Použijte vlhký hadřík bez abrazivních prostředků. Neponořujte do vody.

Co dělat v případě poruchy?

Opravy smí provádět pouze výrobce, jeho servis nebo kvalifikovaná osoba. Neotevírejte ventilátor sami.

Jaký je výkon ventilátoru?

Výkon není v návodu uveden, ale u modelu této řady se odhaduje na 150 W pro odpovídající průtok vzduchu.

Je ventilátor hlučný?

Hladina hluku není specifikována, ale ventilátory Gaggenau jsou navrženy pro tichý provoz, nižší než 50 dB(A) při normální rychlosti.

Jak zajistit optimální odvod vzduchu?

Dodržujte místní předpisy. Nepřipojujte potrubí k používanému komínu. Ujistěte se, že je v místnosti dostatečný přívod vzduchu (podtlak < 4 Pa).

Jaké jsou základní bezpečnostní body?

Vždy odpojte spotřebič před údržbou. Neodborné opravy představují riziko. Nikdy neodvádějte vzduch do aktivního kouřovodu.

NÁVOD K OBSLUZE AR400130 GAGGENAU

cs Montážní návod Vnitřní ventilátor

Tento spotřebič odpovídá příslušným bezpečnostním předpisům.

Opravy smějí provádět pouze odborníci.

V důsledku neodborně provedených oprav mohou vzniknout vážná nebezpečí pro uživatele.

⚠️Zapište si do návodu k použití odsavače par typové označení externího ventilátoru.
⚠️Připojení a uvedení do provozu smí provádět pouze odborník.
⚠️K opravě a údržbě se ventilátor musí uvést do bezproudového stavu.

K tomuto účelu odpojte konektor elektrického kabelu k odsavači par nebo odpojte síťový přívod odsavače par od elektrické sítě.

⚠️Bude-li připojovací kabel tohoto spotřebiče poškozen, musí jej vyměnit výrobce nebo jeho zákaznický servis nebo podobně kvalifikovaná osoba, aby se zabránilo ohrožení.
⚠ Staré spotřebiče nejsou žádným bezcenným odpadem.

Zásluhou ekologicky nezávadné likvidace lze znovu získat cenné suroviny.

Dříve než starý spotřebič zlikvidujete, učiňte jej nepoužitelným.

⚠️Váš nový spotřebič byl na cestě k Vám chráněn obalem.

Všechny použité materiály jsou ekologicky přijatelné a opětovně recyklovatelné.

Podílejte se prosím také a zlikvidujte obal ekologicky nezávadně.

O aktuálních likvidačních možnostech se prosím informujte u Vašeho odborného prodejce nebo u Vaší obecní správy.

Před montáží

Odvětrání se nesmí odvádět ani do kouřovodu nebo komína pro odvod spalin, které jsou v provozu, ani do šachty sloužící k ventilaci místností v níž jsou instalována topeniště.

Při odvodu vzduchu dodržujte úřední a zákonné předpisy (např. stavební řády země).

Při odvádění vzduchu kouřovody nebo komíny pro odvod spalin, které nejsou v provozu, je nutný souhlas příslušného kominického mistra.

Při provozu odsavače par s odvětráním a současném provozu topenišť závislých na komínu (jako jsou např. plynová, naftová nebo uhelná topidla, průtokové ohřívače, teplovodní ohřívače) se musíte postarat o dostatečné množství přiváděného vzduchu, který ohniště potřebují ke spalování.

Bezpečný provoz je možný, když se v místnosti s instalovanými topeništi nepřekročí podtlak 4 Pa (0,04 mbar).

Lze toho dosáhnout tím, když neuzavíratelnými otvory, např. ve dveřích, oknech a ve spojení s teleskopickými stěnovými průchodkami přiváděného/odváděného vzduchu nebo jinými technickými opatřeními, jako je vzájemné zablokování nebo pod., může dodatečně proudit vzduch potřebný ke spalování.

Při nedostatečném množství přiváděného vzduchu je nebezpečí otravy zpětně nasátými spalinami.

Samotná teleskopická stěnová průchodka přiváděného/odváděného vzduchu nezajistí dodržení mezní hodnoty.

Poznámka: Při posuzování se vždy musí vzít v úvahu celkové vzduchotechnické poměry bytu. Při provozu kuchyňských spotřebičů, např. vařidlové desky a plynového sporáku se tento předpis nepoužívá.

⚠ Namontujte ventilátor pouze uvnitř budovy, nikoli však v obývaných místnostech.
⚠ Namontujte ventilátor na místě, umožňujícím přístup pro údržbu a opravy.
⚠️Konektory elektrického kabelu musí být uvnitř budovy.

Příprava stěny

⚠ NEBEZPEČÍ PORANĚNÍ, NEBEZPEČÍ VĚCNÝCH ŠKOD

Před vrtáním zkontrolujte určené místo montáže na přítomnost elektrických nebo jiných instalačních vedení položených pod omítkou.

Stěna musí být rovná a svislá.
☐ Přiložené šrouby a hmoždinky jsou vhodné pro masivní zdivo. Pro jiné stěnové konstrukce (např. sádro-karton, pórobeton, porotonové cihly) použijte příslušné upevňovací prostředky. Dbejte na dostatečnou nosnost stěny.
☐ Dbejte na to, aby hloubka vyvrtaných děr odpovídala délce šroubů.
□ Postarejte se o pevné držení hmoždinek.

Hmotnost: 7,3 kg.

Konstrukční změny v rámci technického vývoje zůstávají vyhrazeny.

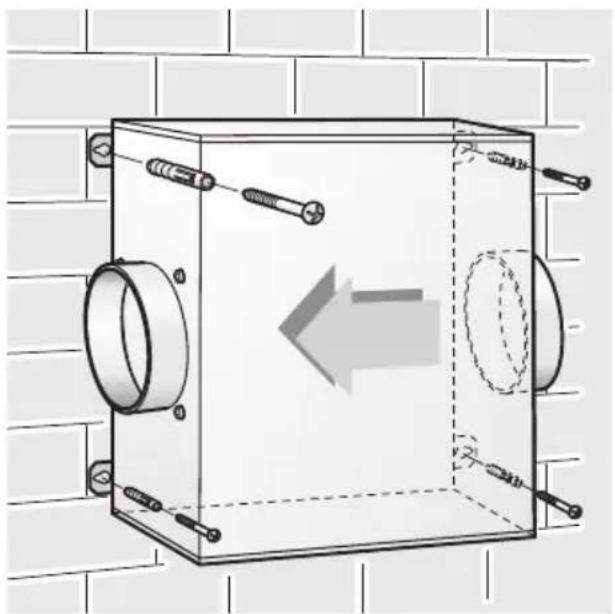

Montáž

1. Přidržte ventilátor. Dbejte přitom na směr vedení vzduchu.
2. Označte 4 upevňovací otvory.
3. Provedte 4 upevňovací vývrty ∅ 8 mm. Nasadte hmoždinky a ventilátor pevně přišroubujte.

⚠️Elektrické připojení k odsavači par je provedeno pomocí prodlužovacího kabelu délky \~ 5 m, přiloženého k odsavači par.
4. Zhotovte spojení potrubí od ventilátoru k odsavači par a směrem ven.
5. Zhotovte elektrické připojení k odsavači par. ⚠️Dodatečný kryt na konektoru musí být z bezpečnostních důvodů vždy namon- tován a uzavřen.

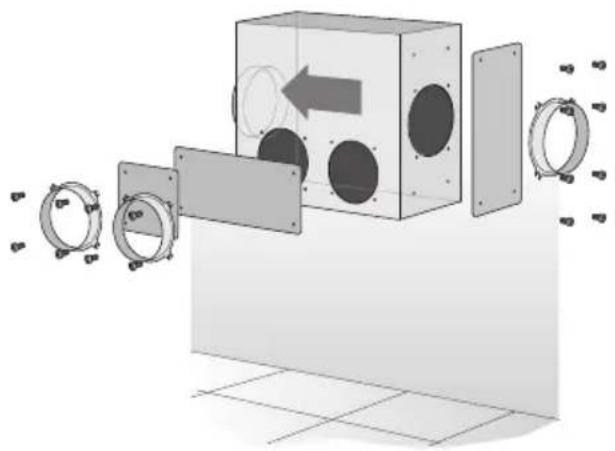

Variabilní možnosti připojení:
