AR400130 - Tuuletin GAGGENAU - Ilmainen käyttöohje ja opas

Tuotetyyppi	Poistopuhallin
Merkki	Gaggenau
Malli	AR400130
Kategoria	Puhallin
Paino	7,3 kg
Mitat (arvio)	Korkeus: 250 mm, Leveys: 350 mm, Syvyys: 350 mm
Asennus	Sisäseinäasennus
Sähköliitäntä	Liesituulettimen mukana tulevan 5 m liitäntäkaapelin kautta
Sähkönsyöttö	230 V ~, 50 Hz
Teho	150 W (arvio)
Materiaali	Korroosionkäsitelty metalli
Käyttö	Poistoilman poisto, yhteensopiva liesituulettimien kanssa
Huolto	Puhdistus kostealla liinalla, irrota virtalähde
Turvallisuus	Irrota laite ennen toimenpiteitä; korjaukset vain ammattilaisen toimesta
Vaatimustenmukaisuus	Sovellettavat turvallisuusmääräykset
Takuu	2 vuotta (osat ja työ)
Mukana tulevat lisävarusteet	Tulpat ja ruuvit massiivimuuraukselle
Putken halkaisija	150 mm (arvio)
Ympäristön lämpötila	0–40 °C
Suojausluokka	IPX4 (arvio)

Usein kysytyt kysymykset - AR400130 GAGGENAU

Kuinka Gaggenau AR400130 -puhallin asennetaan?

Asennus on suoritettava ammattilaisen toimesta. Merkitse 4 kiinnitysreikää, poraa 8 mm poralla, aseta tulpat ja ruuvaa puhallin kiinni. Liitä 5 m liitäntäkaapeli liesituulettimeen.

Millainen seinä asennukseen?

Seinän on oltava tasainen ja pystysuora, mieluiten massiivimuuraus. Muille materiaaleille (Rigips, kevytbetoni) käytä sopivia tulppia.

Kuinka puhallin kytketään sähköisesti?

Kytkentä tapahtuu liesituulettimen mukana tulevan 5 m jatkojohdon kautta. Liittimen on oltava suojattu mukana toimitettavalla suojuksella suljetussa asennossa. Vain ammattilainen saa tehdä kytkennän.

Voiko puhallimen asentaa ulos?

Ei, puhallin on suunniteltu sisäseinäasennukseen rakennuksen sisällä, asumattomaan tilaan. Sähköliitosten on pysyttävä sisällä.

Kuinka puhallin puhdistetaan?

Ennen puhdistusta irrota laite pistorasiasta. Käytä kosteaa liinaa ilman hankaavia tuotteita. Älä upota.

Mitä tehdä vian sattuessa?

Korjaukset saa suorittaa vain valmistaja, sen huoltopalvelu tai pätevä henkilö. Älä avaa puhallinta itse.

Mikä on puhaltimen teho?

Tehoa ei ole ilmoitettu ohjekirjassa, mutta tämän sarjan mallilla se on arviolta 150 W sopivaa ilmavirtaa varten.

Onko puhallin meluisa?

Melutaso ei ole määritelty, mutta Gaggenau-puhaltimet on suunniteltu hiljaiselle toiminnalle, alle 50 dB(A) normaalilla nopeudella.

Kuinka varmistaa optimaalinen ilmanpoisto?

Noudata paikallisia määräyksiä. Älä liitä kanavaa käytössä olevaan savupiippuun. Varmista, että huoneen ilmanotto on riittävä (alipaine < 4 Pa).

Mitkä ovat olennaiset turvallisuusnäkökohdat?

Irrota laite aina ennen huoltoa. Epäammattimaiset korjaukset aiheuttavat vaaroja. Älä koskaan johda poistoilmaa käytössä olevaan savuhormiin.

KÄYTTÖOHJE AR400130 GAGGENAU

fi Asennusohjeet Sisäpuolinen tuuletinmoottori

Tämä laite täyttää asiaankuuluvien turvamääräysten vaatimukset.

Korjauksia saa suorittaa vain alan ammattimies.

Ammattitaidottomasti tehdyt korjaukset voivat aiheuttaa laitteen käyttäjälle suuria vaaroja.

⚠ Merkitse ulkopuolisen tuuletinmoottorin tyyppimerkintä liesituulettimen käyttöohjeeseen.

⚠️ Liitännän ja käyttöönoton saa suorittaa vain alan ammattimies.

⚠️ Korjausta ja huoltoa varten tuuletinmoottori on tehtävä virrattomaksi. Irrota liesituulettimelle menevän sähköjohdon pistoliitin tai irrota liesituulettimen verkkoliitäntäjohto sähköverkosta.

⚠Jos liesituulettimen liitäntäjohto vioittuu, sen saa vaihtaa vain valmistaja tai valtuutettu huoltoliike tai huoltomies vahinkojen välttämiseksi.

⚠️Käytöstä poistetut laitteet voidaan käyttää hyväksi toimittamalla ne kierrätykseen, jolloin niistä saadaan raaka-aineita uusiokäyttöön.

Tee käytöstä poistettu laite käyttökelvotto- maksi ennen hävittämistä.

⚠ Kuljetussyistä uusi liesituulettimesi on pakattu sitä suojaavaan pakkaukseen. Kaikki pakkauksessa käytetyt materiaalit ovat ympäristöystävällisiä ja ne voidaan kierrättää. Suojele ympäristöä hävittämällä pakkausmateriaali ympäristöystävällisesti.

Myyntiliike tai kunnan tai kaupungin jätehuoltoasioista vastaavat henkilöt antavat neuvoja paikallisesta jätehuollosta.

Ennen asennusta

Poistoilmaa ei saa johtaa toiminnassa olevan savu- tai ilmanvaihtohormiin (esim. tulisijojen ilmanvaihtohormit).

Kun poistoilma johdetaan ulos, on noudatettava maakohtaisia lakisääteisiä määräyksiä.

Mikäli poistoilma johdetaan käyttämättömänä olevaan savu- tai ilmanvaihtohormiin, siihen on saatava lupa paikallisilta viranomaisilta.

Kun liesituuletin on hormiliitäntäinen ja samanaikaisesti käytössä on huoneilmaa tarvitseva tulisija (kuten esim. kaasu-, öljy- tai hiililämmitteinen lämmityslaite tai vedenlämmitin) on huolehdittava riittävästä tuloilman saannista, jotta tulisija saa tarpeeksi ilmaa palamista varten.

Vaaraton toiminta on mahdollista, jos tulisijan sijoitushuoneessa alipaine ei ole korke-ampi kuin 4 Pa (0,04 mbar).

Tähän päästään, jos palamiseen tarvittava ilma voi aina virrata avoimien aukkojen kautta, joita on esim. ovissa, ikkunoissa, tulo- ja poistoilman liitännöissä, tai ilmavirtaus on järjestetty muita teknisiä toimenpiteitä käyttäen, esim. keskinäisen lukituksen tms. avulla.

Jos tuloilman saanti ei ole riittävä, aiheuttavat takaisinimetyt palamiskaasut myrkytysvaaran.

Tuloilma-/poistoilmahormi ei yksistään takaa raja-arvojen pysymistä annetuissa rajoissa. Huomautus: Tilannetta arvioitaessa on aina otettava huomioon asunnon ilmastoinnin kokonaisratkaisu. Tämä sääntö ei koske keittolaitteiden, esim. keittotason tai kaasulieden, käyttöä.

⚠️Kiinnitä sisäseinään asennettava tuuletinmoottori vain rakennuksien sisälle, mutta ei kuitenkaan asuintiloihin.

⚠️Kiinnitä sisäseinään asennettava tuuletinmoottori sellaiseen paikkaan, että huolto- ja korjaustyöt voidaan suorittaa helposti.

⚠️Sähköjohtojen pistoliittimien tulee olla rakennuksen sisällä.

Seinän esivalmistelut

⚠LOUKKAANTUMISVAARA, ESINEVAHINKOJEN VAARA

Tarkista ennen kiinnitysreikien poraamista asennuskohteessa mahdollisesti olevien sähköjohtojen, putkien tms. sijainti.

Seinän tulee olla tasainen ja pystysuora.

☐ Oheiset ruuvit ja tulpat on tarkoitettu massiiviselle tilliseinälle. Jos seinärakenne on muuta materiaalia (esim. Rigips-levy, kevytbetoni, Poroton-kennotiili), käytä siihen soveltuvia kiinnitystarvikkeita. Varmista, että seinä kestää liesituulettimen painon.

□ Varmista, että porausten syvyys vastaa ruuvien pituutta.

□ Varmista, että kiinnitystulpat on kiinnitetty kunnolla.

Paino kiloissa: 7,3 kg.

Oikeudet muutoksiin teknisen kehityksen puitteissa pidätetään.

Asennus

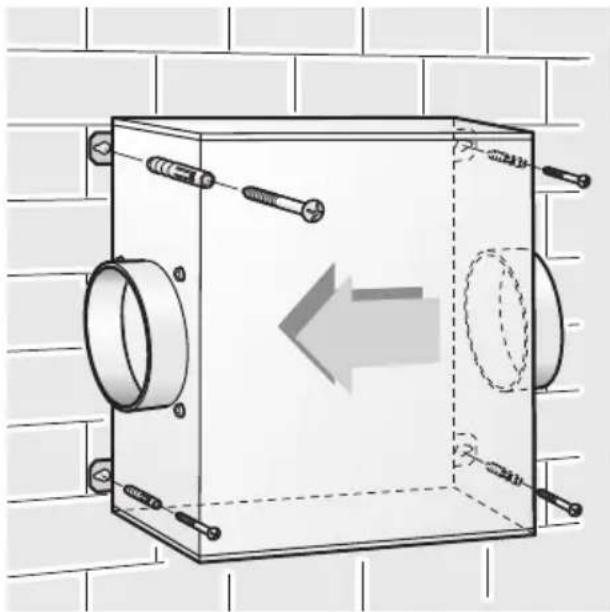

1. Pitele tuuletinmoottoriyksikköä seinää vasten. Huomioi samalla ilman ohjaussuunta.
2. Merkitse neljän (4) kiinnitysreiän paikat.
3. Poraa neljä kiinnitysreikää ∅ 8 mm. Aseta tulpat reikiin ja kiinnitä tuuletinmoottoriyksikkö ruuveilla.

⚠️Sähköliitos liesituulettimelle tehdään liesituulettimen mukana tulevalla ∼ 5 m pituisella jatkojohdolla.
4. Tee putkiliitos tuuletinmoottoriyksiköstä liesituulettimelle ja ulos.
5. Tee sähköliitos liesituulettimelle. ⚠️ Pistokkeen lisäsuojuksen tulee turvallisuussyistä olla aina paikoillaan ja suljettuna.

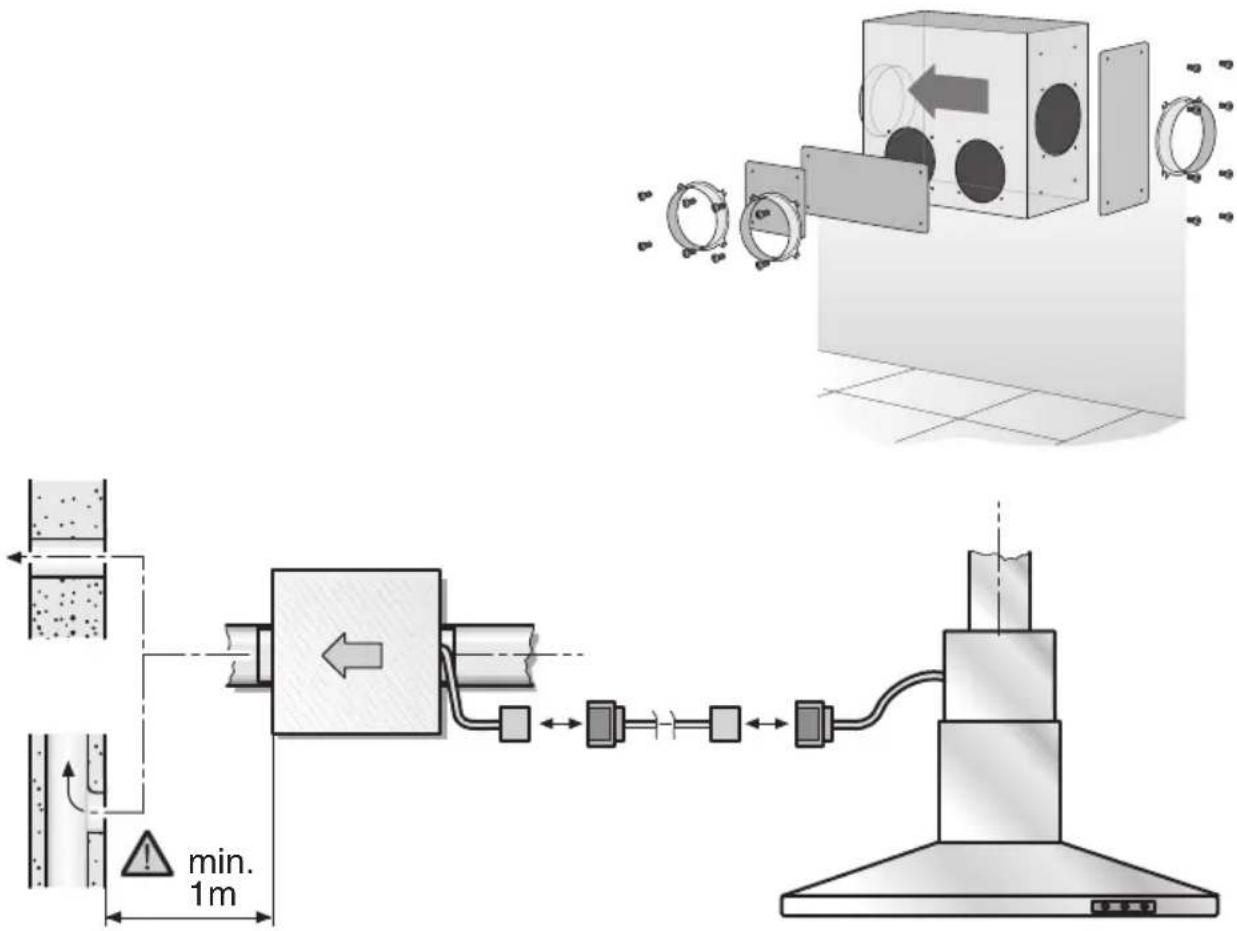

Eri asennusmahdollisuudet:
