Ürün Tipi	Egzoz Fanı
Marka	Gaggenau
Model	AR400130
Kategori	Fan
Ağırlık	7,3 kg
Boyutlar (tahmini)	Yükseklik: 250 mm, Genişlik: 350 mm, Derinlik: 350 mm
Kurulum	İç duvar montajı
Elektrik bağlantısı	Davlumbazla birlikte verilen 5 m bağlantı kablosu ile
Besleme	230 V ~, 50 Hz
Güç	150 W (tahmini)
Malzeme	Korozyona karşı işlenmiş metal
Kullanım	Kirli hava tahliyesi, davlumbazlarla uyumlu
Bakım	Nemli bir bezle temizleyin, elektrik bağlantısını kesin
Güvenlik	Herhangi bir müdahaleden önce cihazın bağlantısını kesin; onarımlar yalnızca bir uzman tarafından yapılmalıdır
Uygunluk	Geçerli güvenlik hükümleri
Garanti	2 yıl (parça ve işçilik)
Verilen aksesuarlar	Masif duvar için dübel ve vidalar
Boru çapı	150 mm (tahmini)
Ortam sıcaklığı	0 ila 40 °C
Koruma sınıfı	IPX4 (tahmini)

Sık sorulan sorular - AR400130 GAGGENAU

Gaggenau AR400130 fanı nasıl kurulur?

Kurulum bir uzman tarafından yapılmalıdır. 4 montaj deliğini işaretleyin, 8 mm matkap ucuyla delin, dübelleri takın ve fanı vidalayın. 5 m bağlantı kablosunu davlumbaza bağlayın.

Montaj için hangi duvar tipi?

Duvar tercihen düz ve dikey olmalı, masif duvar olmalıdır. Diğer malzemeler (Rigips, gaz beton) için uygun dübeller kullanın.

Fan elektrik olarak nasıl bağlanır?

Bağlantı, davlumbazla birlikte verilen 5 m uzatma kablosu ile yapılır. Konnektör, sağlanan kapakla kapalı konumda korunmalıdır. Bağlantıyı yalnızca bir uzman yapmalıdır.

Fan dışarıya monte edilebilir mi?

Hayır, fan iç duvar montajı için tasarlanmıştır, binanın içinde, iskan edilmeyen bir alanda. Elektrik bağlantıları içeride kalmalıdır.

Fan nasıl temizlenir?

Temizlemeden önce, davlumbazın fişini çekerek cihazı elektrik bağlantısını kesin. Aşındırıcı ürünler olmadan nemli bir bez kullanın. Suya daldırmayın.

Arıza durumunda ne yapılmalı?

Onarımlar yalnızca üretici, yetkili servis veya kalifiye bir kişi tarafından yapılmalıdır. Fanı kendiniz açmayın.

Fanın gücü nedir?

Güç kılavuzda belirtilmemiştir, ancak bu serideki bir model için uygun hava akışı ile 150 W olarak tahmin edilmektedir.

Fan gürültülü mü?

Ses seviyesi belirtilmemiştir, ancak Gaggenau fanları normal hızda 50 dB(A)'nın altında sessiz çalışma için tasarlanmıştır.

En iyi hava tahliyesi nasıl sağlanır?

Yerel yönetmeliklere uyun. Kanalı çalışan bir bacaya bağlamayın. Odadaki hava girişinin yeterli olduğundan emin olun (basınç düşüşü < 4 Pa).

Temel güvenlik noktaları nelerdir?

Bakımdan önce cihazın fişini her zaman çekin. Profesyonel olmayan onarımlar risk oluşturur. Havayı asla çalışan bir duman kanalına tahliye etmeyin.

KULLANIM KILAVUZU AR400130 GAGGENAU

tr Montaj kılavuzu iç fan

Bu cihaz, genel olarak geçerli güvenlik yönetmeliklerine uygundur.

Onarım çalışmaları sadece yetkili uzman elemanlar tarafından yapılmalıdır.

Gerektiği şekilde, uzmanca yapılmayan onarım çalışmaları, kullanıcı açısından ciddi tehlikeli durumların ortaya çıkmasına neden olabilir.

⚠ Harici fanın tip tanımını aspiratörün kullanma kılavuzuna not ediniz.

⚠️Cihazın bağlanması ve devreye sokulması sadece yetkili uzman bir eleman tarafından yapılmalıdır.

⚠️Onarım veya bakım çalışmaları için fanın elektrik gerilimi kesilmelidir. Bunun için aspiratöre giden elektrik kablosunun geçmeli bağlantısını çözünüz veya aspiratörün elektrik şebekesi bağlantı kablosunu elektrik şebekesinden ayırınız.

⚠️Eğer bu cihazın elektrik bağlantı kablosu zarar görürse, herhangi bir tehlikeye olanak tanımamak için, kablonun üretici, üreticinin yetkili servisi veya benzeri ustalık özelliklerine sahip başka bir kişi tarafından değiştirilmesi gerekir.

⚠️Eski cihazlar, değersiz çöp değildir. Çevre dostu bir giderme yöntemiyle, değerli ham maddelerin yeniden geri kazanılması mümkündür. Eski cihazı gidermeden önce, kullanılamaz hale getiriniz.

⚠️Yeni cihazınız size ulaştırılırken, yolda zarar görmemesi için ambalajı sayesinde korunmuştur.

Ambalajda kullanılmış olan tüm malzemeler, çevreye zarar vermeyen türdendir ve yeniden kullanılabilir.

Ambalajı çevreye zarar vermeyecek şekilde gidererek, lütfen çevrenin korunmasına yardımcı olunuz.

Güncel giderme yol ve yöntemleri hakkında bilgi edinmek için, lütfen yetkili saticınıza veya bağlı olduğunu bezlediye idaresine başvurunuz.

Montajdan önce

Atık hava, ne devrede olan bir duman veya atık gaz bacasına, ne de ısıtma kaynaklarının kurulu olduğu yerlerin havalandırılması için kullanılan bir bacaya aktarılmalıdır.

Atık havanın akatarılmasında, resmi kurumların ve yasal yönetmeliklerin (örn. ülke inşaat nizamnameleri) dikkate alınması gerekir.

Havanın kullanılmayan bir duman veya atık hava bacasına aktarılması halinde, ilgili baca temizleme ustasının tasdiki alınmalıdır.

Aspiratörün atık hava modunda kullanılması ve aynı zamanda bacaya bağlı ateş kaynaklarının (örn. gaz, yağ veya kömür ile çalışan cihazlar, aralıksız ıstıcılar, sıcak su hazırlayıcılar) kullanılması halinde, yeterli miktarda hava beslemesinin olması sağlanmalıdır, çünkü ilgili ateş kaynağının yanma işleminde bu havaya ihtiyacı vardır.

Isı kaynağının kurulduğu yerdeki vakum 4 Pa (0,04 mbar) değerini aşmadığı sürece, tehlikesiz bir işletme mümkündür.

Örn. kapılardaki veya pencerelerdeki, hava giriş/çıkış duvar kasaları veya karşılıklı kilitleme vb. başka teknik önlemler sayesinde, kapatılamayan delikler üzerinden, gerekli havanın takviyesinin sağlanması halinde, böyle bir durum sağlanabilir.

Besleme havası yeterli olmadığı zaman, geri emilen yanıcı gazlardan dolayı zehirlenme tehlikesi söz konusudur.

Sadece bir giriş/çıkış havası duvar kasası mevcut olması, sınır değerlere uyulması için yeterli değildir.

Not: Mevcut durumun değerlendirilmesinde, daima evin veya dairenin tüm hava bağlantıları dikkate alınmalıdır. Örn. pişirme ocakları ve gaz bekleri gibi pişirme cihazlarının kullanımında, bu kural uygulanmaz.

⚠️Fanı binanın içine monte ediniz, fakat insanların normal olarak oturduğu veya zaman geçirdiği yerlere monte etmeyiniz.
⚠️Fanı, bakım ve onarım çalışmaları için erişme olanağı sunan bir yere monte ediniz.
⚠️Elektrik kablosunun geçmeli bağlantıları bina dahilinde olmalıdır.

Duvarın hazırlanması

⚠YARALANMA TEHLİKESİ, EŞYALARA ZARAR GELMESİ TEHLİKESİ

Delik açmadan önce, öngörülmüş montaj yerinde, sıva altına yerleştirilmiş olabilecek elektrik hatlarının veya başka tesisatların mevcut olup olmadığını kontrol ediniz.

☐ Duvar düz ve dik konumda olmalıdır.
☐ Ekteki civatalar ve dübeller, sağlam yekpare duvarlar için kullanılmaya uygundur. Başka duvar konstrüksiyonları için (örn. alçı plaka, gözenekli beton, proton duvar tuğlaları) ilgili uygun sabitleme malzemeleri kullanınız. Duvarın yeterince sağlam ve gerekli taşıma gücüne sahip olmasına dikkat ediniz.
☐ Delik derinliklerinin, civata uzunluklarına uygun olmasına dikkat ediniz.
☐ Dübellerin sıkıca sabitlenmesini sağlayınız.

Ağırlık: 7,3 kg.

Teknik geliştirme çalışmaları çerçevesinde konstrüksiyon değişiklikleri yapma hakkımız saklıdır.

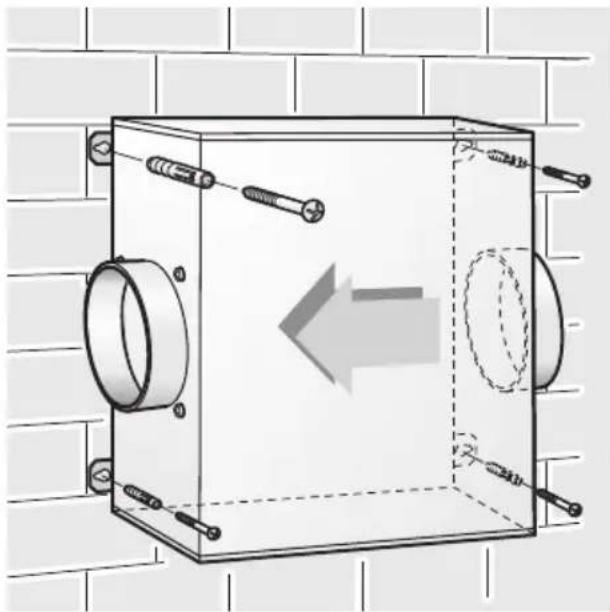

Montaj

1. Fanı durdurunuz. Bu esnada hava akış yönüne dikkat ediniz.
2. 4 sabitleme deliğinin konumunu çizerek işaretleyiniz.
3. 4 sabitleme deliğini ∅ 8 mm matkap ile açınız. Deliklere dübel takınız ve fanı vidalayıp sabitleyiniz.

Aspiratöre giden elektrik bağlantısı, aspiratör ile birlikte teslim edilen \~ 5 m uzunluktaki uzatma kablosu ile gerçekleştirilir.

1. Fandan aspiratöre ve oradan dışarıya boru bağlantısı kurunuz.
2. Aspiratöre elektrik bağlantısı kurunuz. ⚠️Fişteki ek kapak güvenlik sebeplerinden dolayı daima takılmış ve kapatılmış olmalıdır.

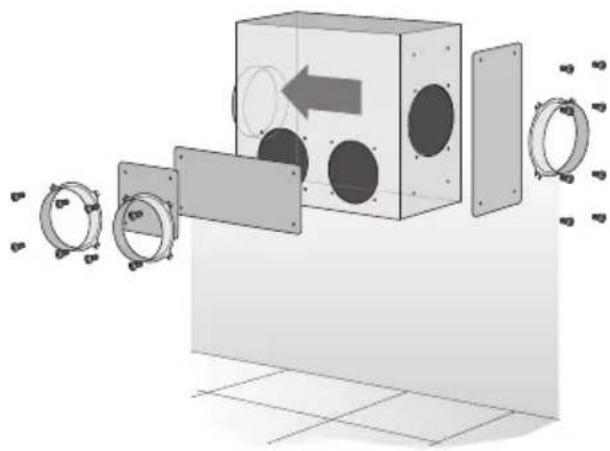

Değişken bağlantı olanakları:
