AR400130 - Ventilator GAGGENAU - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigventilator
Merk	Gaggenau
Model	AR400130
Categorie	Ventilator
Gewicht	7,3 kg
Afmetingen (schatting)	Hoogte: 250 mm, Breedte: 350 mm, Diepte: 350 mm
Installatie	Binnenmuurmontage
Elektrische aansluiting	Via meegeleverde verbindingskabel van 5 m met de afzuigkap
Voeding	230 V ~, 50 Hz
Vermogen	150 W (schatting)
Materiaal	Corrosiebestendig behandeld metaal
Gebruik	Afvoer van vervuilde lucht, geschikt voor afzuigkappen
Onderhoud	Reinigen met een vochtige doek, stroom uitschakelen
Veiligheid	Apparaat loskoppelen voor elke ingreep; reparaties alleen door een specialist
Conformiteit	Toepasselijke veiligheidsbepalingen
Garantie	2 jaar (onderdelen en arbeid)
Meegeleverde accessoires	Pluggen en schroeven voor massief metselwerk
Leidingdiameter	150 mm (schatting)
Omgevingstemperatuur	0 tot 40 °C
Beschermingsgraad	IPX4 (schatting)

Veelgestelde vragen - AR400130 GAGGENAU

Hoe installeer ik de Gaggenau AR400130 ventilator?

De installatie moet worden uitgevoerd door een specialist. Markeer de 4 bevestigingsgaten, boor met een 8 mm boor, plaats de pluggen en schroef de ventilator vast. Sluit de verbindingskabel van 5 m aan op de afzuigkap.

Welk type muur voor de montage?

De muur moet plat en verticaal zijn, bij voorkeur in massief metselwerk. Gebruik voor andere materialen (gipsplaten, cellenbeton) geschikte pluggen.

Hoe sluit ik de ventilator elektrisch aan?

De aansluiting gebeurt via de meegeleverde 5 m verlengkabel met de afzuigkap. De connector moet worden beschermd door het meegeleverde deksel in gesloten stand. Alleen een specialist mag de aansluiting uitvoeren.

Kan de ventilator buiten worden gemonteerd?

Nee, de ventilator is ontworpen voor montage aan de binnenmuur in het gebouw, in een onbewoonde ruimte. De elektrische verbindingen moeten binnen blijven.

Hoe reinig ik de ventilator?

Schakel vóór het reinigen het apparaat spanningsloos door de afzuigkap los te koppelen. Gebruik een vochtige doek zonder schurende middelen. Niet onderdompelen.

Wat te doen bij een storing?

Reparaties mogen alleen worden uitgevoerd door de fabrikant, zijn klantenservice of een gekwalificeerd persoon. Open de ventilator niet zelf.

Wat is het vermogen van de ventilator?

Het vermogen staat niet in de handleiding, maar voor een model uit deze serie wordt het geschat op 150 W voor een geschikte luchtstroom.

Is de ventilator lawaaierig?

Het geluidsniveau is niet gespecificeerd, maar Gaggenau ventilatoren zijn ontworpen voor stille werking, lager dan 50 dB(A) bij normale snelheid.

Hoe zorg ik voor een optimale luchtafvoer?

Houd u aan de lokale regelgeving. Sluit het kanaal niet aan op een in gebruik zijnde schoorsteen. Zorg ervoor dat de luchttoevoer in de ruimte voldoende is (onderdruk < 4 Pa).

Wat zijn de essentiële veiligheidspunten?

Koppel het apparaat altijd los voor onderhoud. Niet-professionele reparaties brengen risico's met zich mee. Voer nooit lucht af in een actief rookkanaal.

GEBRUIKSAANWIJZING AR400130 GAGGENAU

nl Montageaanwijzing Interne ventilator

Dit apparaat voldoet aan de geldende veiligheidsvoorschriften.

Reparaties mogen uitsluitend worden uitgevoerd door een vakman.

Door ondeskundige reparaties kunnen aanzienlijke gevaren voor de gebruiker ontstaan.

⚠️ Noteer de typeaanduiding van de externe ventilator in de gebruiksaanwijzing van de afzuigkap.

⚠Aansluiting en ingebruikneming mogen alleen door een vakman worden uitgevoerd.

⚠️ Voor reparatie en onderhoud moet de ventilator stroomloos worden gemaakt. Maak hiertoe de steekverbinding van de elektriciteitskabel van de afzuigkap los of trek de netstekker van de afzuigkap uit het stopcontact.

⚠Als de elektriciteitskabel van het apparaat beschadigd raakt, moet deze worden vervangen door de klantenservice van de fabrikant of door een gekwalificeerd vakman, om gevaren te voorkomen.

⚠️Oude apparaten zijn geen waardeloos afval. Door een milieubewuste afvoer kunnen waardevolle materialen opnieuw worden gebruikt. Maak het oude apparaat onbruikbaar voordat u het afvoert.

⚠ Uw nieuwe apparaat wordt tijdens het vervoer beschermd door de verpakking. Alle gebruikte materialen zijn milieu-vriendelijk en kunnen opnieuw worden gebruikt. Lever uw bijdrage door de verpakking milieubewust af te voeren.

Informeer bij uw vakhandel of bij de gemeente naar de beste manier om uw oude apparaat en de verpakking af te voeren.

Voor de montage

De afvoerlucht mag niet worden afgevoerd via een in gebruik zijnde rook- of afvoergasschoorsteen, noch via een schacht die dient voor de ontluchting van ruimtes met stookplaatsen.

Bij de afvoer van afvoerlucht moeten de officiële en wettelijke voorschriften (bijv. nationale bouwverordeningen) in acht worden genomen.

Bij afvoer van lucht via een niet in gebruik zijnde rook- of afvoergasschoorsteen, dient u een vakbekwame schoorsteenveger te raadplegen.

Wanneer de afzuigkap wordt gebruikt met afvoerlucht en er gelijktijdig schoorsteenafhankelijke stookvoorzieningen worden gebruikt (bijv. gas-, olie- of kolenverwarmingsapparaten, doorstroom heetwaterapparaten, warmwaterboilers), moet er worden gezorgd voor voldoende luchtaanvoer voor de stookvoorziening.

Het apparaat kan zonder gevaren worden gebruikt indien de onderdruk in de opstelruimte van de stookvoorziening niet hoger is dan 4 Pa (0,04 mbar).

Dit kan worden bereikt door ervoor te zorgen dat er verbrandingslucht kan doorstromen via niet-afsluitbare openingen in deuren, vensters of luchtaanvoer-/ luchtafvoermuurkasten, of door andere technische maatregelen zoals wederzijdse vergrendeling.

Wanneer er onvoldoende lucht wordt aangevoerd, bestaat er vergiftigingsgevaar door teruggezogen verbrandingsgassen.

Een luchtaanvoer-/luchtafvoermuurkast alleen vormt geen waarborg dat de grenswaarde niet wordt overschreden.

Opmerking: Bij de beoordeling moet rekening worden gehouden met de totale ventilatietoestand van de woning.

Bij gebruik van kookapparaten, bijv. kookplaat en gasfornuis, is deze regel niet van toepassing.

⚠️De binnenmuurventilator uitsluitend binnen in het gebouw, maar niet in woonruimtes monteren.

⚠️De binnenmuurventilator monteren op een plaats waar deze toegankelijk is voor onderhoud en reparatie.

⚠️De steekverbindingen van de elektriciteitskabel moeten binnen het gebouw liggen.

Voorbereiden van de muur

⚠️VERWONDINGSGEVAAR, GEVAAR VAN MATERIËLE SCHADE

Voordat u gaat boren, dient u te controleren of er op de montageplaats elek- trische of andere installatieleidingen zijn aangelegd in de muur.

☐ De muur moet vlak en loodrecht zijn.
☐ De bijgevoegde schroeven en pluggen zijn geschikt voor massieve muren. Gebruik voor andere muurconstructies (bijv. gipsplaat, poreus beton, poroton-stenen) bevestigingsmiddelen die daarvoor geschikt zijn. Controleer of de muur voldoende draagvermogen heeft.
☐ Zorg ervoor dat de diepte van de boorgaten overeenkomt met de lengte van de schroeven.
☐ De pluggen moeten stevig vastzitten.

Gewicht: 7,3 kg.

Constructiewijzigingen in het kader van technische verbeteringen voorbehouden.

Montage

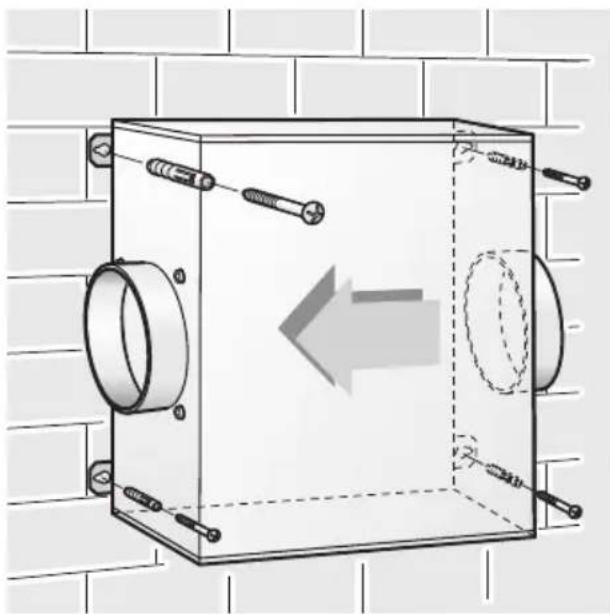

1. Ventilator tegen de muur houden. Hierbij rekening houden met de richting van de luchtafvoer.
2. De 4 bevestigingsgaten aftekenen.
3. De 4 bevestigingsgaten ( 8 mm) boren. Pluggen aanbrengen en de ventilator vastschroeven.

⚠ Met de bij de afzuigkap geleverde verlengkabel van \~ 5 m wordt de ventilator elektrisch aangesloten op de afzuigkap.

1. Buisverbinding van de ventilator naar de afzuigkap en naar de buitenlucht tot stand brengen.
2. Elektrische verbinding met de afzuigkap tot stand brengen.

⚠ De extra afdekking van de stekken moet om veiligheidsredenen altijd aangebracht en gesloten zijn.

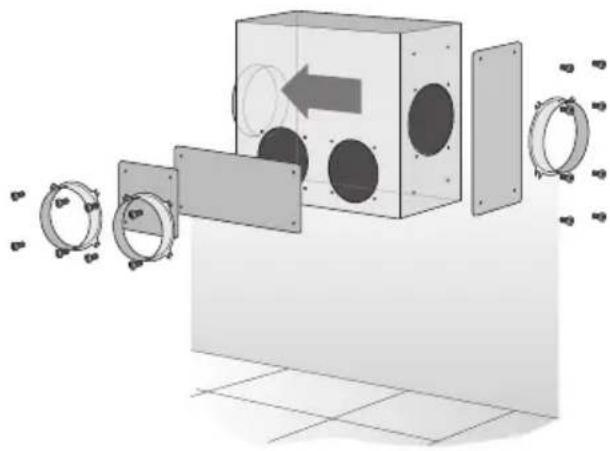

Variabele aansluitmogelijkheden:
