Typ produktu	Wentylator wyciągowy
Marka	Gaggenau
Model	AR400130
Kategoria	Wentylator
Waga	7,3 kg
Wymiary (szacowane)	Wysokość: 250 mm, Szerokość: 350 mm, Głębokość: 350 mm
Instalacja	Montaż ścienny wewnętrzny
Podłączenie elektryczne	Przez 5-metrowy przewód łączący dostarczony z okapem
Zasilanie	230 V ~, 50 Hz
Moc	150 W (szacowane)
Materiał	Metal z powłoką antykorozyjną
Zastosowanie	Usuwanie zużytego powietrza, kompatybilny z okapami
Konserwacja	Czyścić wilgotną szmatką, odłączyć zasilanie
Bezpieczeństwo	Przed jakąkolwiek interwencją odłączyć urządzenie; naprawy wyłącznie przez specjalistę
Zgodność	Obowiązujące przepisy bezpieczeństwa
Gwarancja	2 lata (części i robocizna)
Dostarczone akcesoria	Kołki i śruby do muru pełnego
Średnica przewodu	150 mm (szacowane)
Temperatura otoczenia	0 do 40 °C
Stopień ochrony IP	IPX4 (szacowane)

Często zadawane pytania - AR400130 GAGGENAU

Jak zainstalować wentylator Gaggenau AR400130 ?

Instalacja musi być wykonana przez specjalistę. Zaznacz 4 otwory montażowe, wywierć otwory wiertłem 8 mm, włóż kołki i przykręć wentylator. Podłącz 5-metrowy przewód łączący do okapu.

Jaki typ ściany do montażu ?

Ściana musi być płaska i pionowa, najlepiej z pełnego muru. W przypadku innych materiałów (płyta gipsowo-kartonowa, beton komórkowy) użyj odpowiednich kołków.

Jak podłączyć elektrycznie wentylator ?

Podłączenie odbywa się przez przedłużacz 5 m dostarczony z okapem. Złącze musi być chronione przez dostarczoną pokrywę w pozycji zamkniętej. Podłączenie może wykonać tylko specjalista.

Czy wentylator można zamontować na zewnątrz ?

Nie, wentylator jest przeznaczony do montażu na ścianie wewnętrznej wewnątrz budynku, w pomieszczeniu nieużytkowym. Połączenia elektryczne muszą pozostać wewnątrz.

Jak wyczyścić wentylator ?

Przed czyszczeniem odłącz urządzenie od zasilania poprzez odłączenie okapu. Użyj wilgotnej szmatki bez środków ściernych. Nie zanurzaj.

Co robić w przypadku awarii ?

Naprawy mogą być wykonywane wyłącznie przez producenta, jego serwis lub wykwalifikowaną osobę. Nie otwieraj wentylatora samodzielnie.

Jaka jest moc wentylatora ?

Moc nie jest podana w instrukcji, ale dla modelu z tej serii szacuje się ją na 150 W dla odpowiedniego przepływu powietrza.

Czy wentylator jest głośny ?

Poziom hałasu nie jest określony, ale wentylatory Gaggenau są zaprojektowane do cichej pracy, poniżej 50 dB(A) przy normalnej prędkości.

Jak zapewnić optymalny wywiew powietrza ?

Przestrzegaj lokalnych przepisów. Nie podłączaj przewodu do czynnego komina. Upewnij się, że dopływ powietrza do pomieszczenia jest wystarczający (podciśnienie < 4 Pa).

Jakie są kluczowe punkty bezpieczeństwa ?

Zawsze odłączaj urządzenie przed konserwacją. Niefachowe naprawy niosą ryzyko. Nigdy nie odprowadzaj powietrza do czynnego przewodu dymowego.

INSTRUKCJA OBSŁUGI AR400130 GAGGENAU

Instrukcja montażu pl Dmuchawa do instalowana w pomieszczeniach

Dostarczone urządzenie spełnia wymogi zarządzeń dotyczących przepisów bezpieczeństwa pracy.

Wykonanie naprawy jest dozwolone tylko specjalistom.

Nieprawidłowe wykonanie naprawy może stanowić źródło znacznego zagrożenia dla użytkownika.

⚠ Zanotować oznaczenie typu peryferyjnej dmuchawy w instrukcji użytkowania okapu kuchennego.

⚠ Wykonanie podłączenia i uruchomienie jest dozwolone tylko specjaliście.

⚠ Przed rozpoczęciem napraw lub czynności serwisowych należy odłączyć zasilanie prądowe.

W tym celu wyjąć wtyczkę kabla okapu kuchennego lub odłączyć obwód zasilania okapu kuchennego od sieci prądowej.

⚠️ W razie uszkodzenia przewodu podłączeniowego urządzenia należy zwrócić się do producenta, serwisu fabrycznego lub podobnie wykwalifikowanej osoby o wymianę, celem uniknięcia wystąpienia zagrożeń.

⚠️ Nieużyteczne urządzenia nie są bezwartościowymi odpadami.

Poprzez utylizację zgodną z wymogami ochrony środowiska mogą zostać odzyskane cenne surowce wtórne.

Przed oddaniem starego urządzenia do utylizacji należy je pozbawić możliwości użytkowania.

⚠ Urządzenie zostało zapakowane na czas transportu w opakowanie ochronne.

Wszystkie zastosowane materiały nadają się do utylizacji zgodnej z wymogami ochrony środowiska.

Prosimy o pomoc i usunięcie opakowania w sposób zgodny z wymogami ochrony środowiska.

Informacji na temat aktualnych możliwości utylizacji starych urządzeń udzielą lokalne władze oraz handel specjalistyczny.

Przed montażem

Powietrza wylotowego nie wolno kierować do komina odprowadzającego spaliny lub dym z użytkowanych jeszcze palenisk, ani do kanału wentylacyjnego pomieszczeń, w których stoją piece z paleniskami.

Przy odprowadzaniu powietrza wylotowego należy uwzględnić przepisy i zarządzenia (np. obowiązujący kodeks budowlany).

Jeżeli powietrze wylotowe ma być kierowane do komina odprowadzającego spaliny lub dym należącego do wycofanego z użytku paleniska, to należy uzyskać zgodę okręgowego kominiarza.

W przypadku trybu pracy okapu kuchennego z wywiewem powietrza na zewnątrz i jednoczesnym użytkowaniem palenisk z odprowadzaniem spalin do komina (jak np. piece gazowe, węglowe lub na olej opałowy, podgrzewaczy przepływowych, grzejników wody) musi być zapewniony dostateczny dopływ świeżego powietrza, niezbędnego do spalania w piecu opałowym. Bezpieczne użytkowanie jest możliwe wtedy, gdy podciśnienie w pomieszczeniu ustawienia pieca opałowego nie przekracza 4 Pa (0,04 mbar).

To jest osiągane wtedy, gdy przez niezamykalne otwory – np. w drzwiach; oknach; w połączeniu z zamurowaną skrzynką wentylacyjną dopływu/odpływu powietrza; lub inne techniczne rozwiązania, jak system powiązanych blokad – może napływać powietrze niezbędne do spalania.

W przypadku niewystarczającego dopływu powietrza występuje niebezpieczeństwo zatrucia spalinami powrotnie zassanymi.

Zastosowanie jedynie zamurowanej skrzynki wentylacyjnej dopływu/odpływu powietrza nie zapewnia nieprzekroczenia wartości granicznej.

Uwaga: Przy ocenianiu należy zawsze uwzględnić kompleksowe warunki wentylacji całego mieszkania. W przypadku użytkowania urządzeń kuchennych takich, jak płyta do gotowania lub kuchenka gazowa, zasada ta nie jest stosowana.

⚠️Dmuchawę montować tylko we wnętrzu budynku, jednak poza pomieszczeniami mieszkalnymi.
⚠️Dmuchawę montować tylko miejscu zapewniającym dostęp w celu przeprowadzenia czynności serwisowych i napraw.
⚠️Połączenia wtykowe kabla elektrycznego muszą znajdować się wewnątrz budynku.

Przygotowanie ściany

⚠️NIEBEZPIECZEŃSTWO ZRANIENIA, NIEBEZPIECZEŃSTWO PONIESIENIA STRAT MATERIALNYCH

Przed przystąpieniem do wiercenia sprawdzić na miejscu montażu, czy pod tynkiem występują przewody elektryczne lub inne instalacje.

Ściana musi być płaska i pionowa.
☐ Dołączone śruby i kołki rozporowe są przeznaczone do litych ścian murowanych. W przypadku innych konstrukcji ściany (np. płyty gipsowe, beton porowaty, bloki cegieł Poroton) zastosować odpowiedni materiał do mocowania. Uwzględnić wystarczającą nośność ściany.
☐ Zwrócić uwagę, aby głębokość otworów była odpowiednia do długości śrub.
□ Zapewnić mocne osadzenie kołka rozporowego.

Cieżar: 7,3 kg.

Wprowadzenie zmian konstrukcyjnych podyktowanych postępem technicznym pozostaje zastrzeżone.

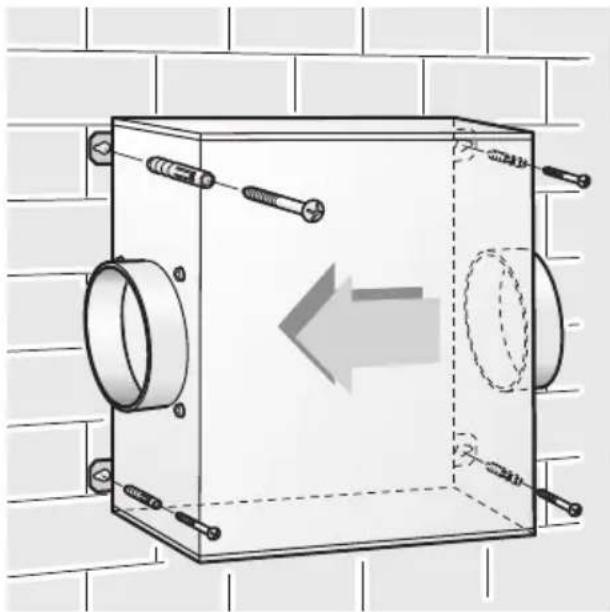

Montaż

1. Zatrzymać dmuchawę. Zwrócić uwagę na kierunek przepływu powietrza.
2. Zaznaczyć 4 otwory do mocowania.
3. Wywiercić 4 otwory ∅ 8 mm do mocowania. Włożyć kołki rozporowe i przykręcić dmuchawę śrubami.

⚠ Okap kuchenny jest podłączony do sieci za pomocą kabla przedłużacza o długości \~ 5 m, dostarczonego wraz z okapem.

1. Wykonać połączenie rurowe między dmuchawą a okapem kuchennym oraz na zewnątrz.
2. Wykonać podłączenie elektryczne okapu kuchennego.

⚠ Pokrywa dodatkowa wtyczki musi być zawsze założona i zamknięta w celu zapewnienia należytego bezpieczeństwa.

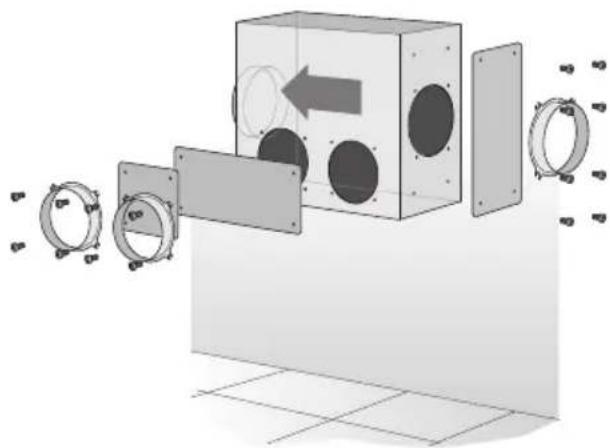

Różne możliwości podłączenia:
