Produkttype	Udsugningsventilator
Mærke	Gaggenau
Model	AR400130
Kategori	Ventilator
Vægt	7,3 kg
Dimensioner (estimat)	Højde: 250 mm, Bredde: 350 mm, Dybde: 350 mm
Installation	Indendørs vægmontering
Elektrisk tilslutning	Via 5 m forbindelseskabel medfølger emhætten
Strømforsyning	230 V ~, 50 Hz
Effekt	150 W (estimat)
Materiale	Korrosionsbehandlet metal
Anvendelse	Udsugning af brugt luft, kompatibel med emhætter
Vedligeholdelse	Rengøring med en fugtig klud, afbryd strømmen
Sikkerhed	Afbryd apparatet før indgreb; reparationer kun af en specialist
Overensstemmelse	Gældende sikkerhedsbestemmelser
Garanti	2 år (dele og arbejdsløn)
Medfølgende tilbehør	Dyvler og skruer til massivt murværk
Rørdiameter	150 mm (estimat)
Omgivelsestemperatur	0 til 40 °C
Beskyttelsesklasse	IPX4 (estimat)

Ofte stillede spørgsmål - AR400130 GAGGENAU

Hvordan installerer jeg Gaggenau AR400130 ventilatoren?

Installationen skal udføres af en specialist. Marker de 4 monteringshuller, bor med et 8 mm bor, indsæt dyvlerne og skru ventilatoren fast. Tilslut 5 m forbindelseskablet til emhætten.

Hvilken vægtype til montering?

Væggen skal være flad og lodret, helst massivt murværk. Til andre materialer (gipsplader, gasbeton) skal du bruge egnede dyvler.

Hvordan tilsluttes ventilatoren elektrisk?

Tilslutningen sker via 5 m forlængerkabel, der følger med emhætten. Stikket skal beskyttes af det medfølgende dæksel i lukket position. Kun en specialist må udføre tilslutningen.

Kan ventilatoren monteres udendørs?

Nej, ventilatoren er designet til indendørs vægmontering inde i bygningen, i et ubeboet rum. Elektriske samlinger skal forblive indendørs.

Hvordan rengør jeg ventilatoren?

Før rengøring skal apparatet afbrydes ved at tage stikket ud af emhætten. Brug en fugtig klud uden slibende midler. Må ikke nedsænkes i vand.

Hvad gør jeg ved fejl?

Reparationer må kun udføres af producenten, dennes kundeservice eller en kvalificeret person. Åbn ikke ventilatoren selv.

Hvad er ventilatorens effekt?

Effekten er ikke angivet i vejledningen, men for en model i denne serie estimeres den til 150 W til et passende luftflow.

Er ventilatoren støjende?

Støjniveauet er ikke specificeret, men Gaggenau-ventilatorer er designet til støjsvag drift, under 50 dB(A) ved normal hastighed.

Hvordan sikrer jeg optimal luftudsugning?

Følg lokale regler. Tilslut ikke kanalen til en skorsten i brug. Sørg for tilstrækkelig lufttilførsel i rummet (undertryk < 4 Pa).

Hvad er de vigtigste sikkerhedspunkter?

Tag altid stikket ud af apparatet før vedligeholdelse. Ikke-faglige reparationer indebærer risici. Udsug aldrig luft i en aktiv skorsten.

BRUGSANVISNING AR400130 GAGGENAU

Denne ventilator er i overensstemmelse med de relevante sikkerhedsregler.

Reparationer må kun udføres af fagfolk.

Ufagligt udførte reparationer kan være til stor fare for den, der benytter apparatet.

⚠️ Notér typebetegnelsen på den eksterne ventilator i emhættens brugsanvisning.

⚠ Tilslutningen og idrifttagningen må kun udføres af en fagmand.

⚠️ Ventilatoren skal være gjort strømløs, før den repareres og vedligeholdes. Dette gøres ved at trækket stikket på emhættens el-ledning ud af stikdåsen eller trække ledningen ud på emhætten.

⚠ En beskadiget tilslutningsledning skal erstattes af fabrikanten eller af dennes serviceafdeling eller af en tilsvarende kvalificeret person, så fare ikke kan opstå.

⚠ Udtjente apparater indeholder materialer, der er velegnede til genbrug. Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljøet. Udtjente maskiner bør gøres ubrugelige.

⚠ Forpakningsmaterialet skal bortskaffes forskriftsmæssigt:

Vore produkter kræver en effektiv beskyttelsesemballage under transporten. I denne sammenhæng begrænser vi os til det absolut nødvendige. Emballagen er fremstillet af miljøvenlige materialer og kan behandles som andet normalt affald.

Brug genbrugsordningerne for emballage og ældre apparater og vær med til at skåne miljøet. Er der tvivl om ordningerne og hvor genbrugspladserne er placeret, kan kommunen eller Deres forhandler kontaktes.

Inden monteringen

Den brugte luft, der går bort, må hverken ledes ud i en røg- eller røggasskorsten, der er i funktion, eller i en skakt, der benyttes til udluftning af rum, hvor der findes ildsteder.

Den brugte luft skal bortledes iht. gældende forskrifter fra myndigheder og lovbestemmelser (f.eks. den tyske delstatsbyggelov).

Ved luftens udstrømning til røg- eller røggasskorstene, der er ude af drift, skal De overholde de i Danmark gældende bestemmelser.

Ved emhættens aftræksdrift og samtidig drift af skorstensafhængig fyring (som f.eks. varmeapparater med gas, olie eller kul, gennemstrømningsvandvarmer, varmvandsboiler) skal De sørge for tilstrækkelig tilførselsluft, der kræves af ildstedet for forbrændingen.

Der er ingen fare på færde, hvis undertrykket i køkkenet, hvor ildstedet befinder sig, ikke overskrider 4 Pa (0,04 mbar).

Dette kan opnås ved at sørge for, at der i køkkenet findes åbninger, der ikke kan lukkes, f.eks. i døre, vinduer, murkasse til ny luft/brugt luft eller andre tekniske foranstaltninger, som gensidig aflåsning og lignende, således at den luft, der skal bruges til forbrændingen, kan strømme ind.

Utilstrækkelige mængder frisk luft kan føre til forgiftning, hvis forbrændingsgasser suges tilbage.

En murkasse til ny luft/brugt luft er ikke i sig selv en garanti for, at grænseværdien overholdes.

Anmærkning: Når man overvejer, hvilke forholdsregler, der skal træffes, skal man tage ventilationssystemet i hele boligen i betragtning. Denne regel gælder ikke, når f.eks. nedsænkede kogeplader og gaskomfurer er i brug.

⚠ Indervægventilatoren må kun monteres inde i bygningen, dog ikke i beboede rum.
⚠ Indervægventilatoren skal monteres et sted, hvor den er tilgængelig til udførelse af vedligeholdelse og reparation.
⚠️EI-kablets stikforbindelser skal være i bygningen

Forberedelse af væggen

⚠️FARE FOR KVÆSTELSER, FARE FOR TINGSKADER

Kontrollér monteringsstedet for skjulte elektriske ledninger eller andre installationsledninger, før borearbejdet påbegyndes.

□ Væggen skal være lige og lodret.
☐ De vedlagte skruer og dyvler er egnet til massivt murværk.
Anvend til andre vægkonstruktioner (f.eks. porebeton, poroton-mursten) de tilsvarende fastgørelsesmidler. Kontroller, at væggen har en tilstrækkelig bæreevne.
☐ Sørg for, at borehullernes dybde svarer til skruernes længde.
☐ Sørg for, at dyvlerne sidder fast.

Vægt: 7,3 kg.

Der forbeholdes ret til kontruktionsændringer indenfor den tekniske udviklings rammer.

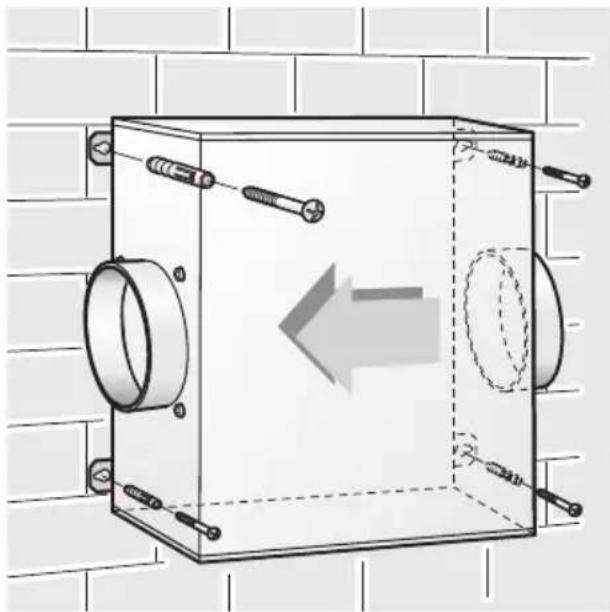

Montering

1. Hold ventilatoren op mod væggen. Kontrollér at luftføringen vender rigtigt.
2. Opmærk de 4 fastgørelsesboringer.
3. Bor de 4 fastgørelsesboringer ∅ 8 mm. Isæt dyvler og skru ventilatoren fast.

⚠ Emhætten forbindes elektrisk med den \~ 5 m lange forlængerledning, der følger med emhætten.
4. Forbind røret fra ventilatoren til emhætten og ud i det fri.
5. Eltilslut emhætten.

⚠️ Af sikkerhedstekniske grunde skal den ekstra afdækning altid være anbragt på stikket og være lukket.

Det er mulig med en ubetenkelig drift dersom undertrykket i rommet hvor fyringen skjer ikke overstiger 4 Pa (0,04 mbar).

⚠️Kontaktforbindelsen for elektrokabelen må være innenfor bygningen.

⚠️Den elektriske forbindelsen til damphetten foretas med den ∼ 5 m lange forlengelseskabelen som er vedlagt damphetten.
4. Foreta rørforbindelsen fra viften til damphetten og til utsiden.
5. Foreta den elektriske forbindelsen til damphetten.
